Цоколи светодиодных ламп: виды, маркировка, параметры, выбор

Цветовая температура

Возможные показатели:

От 2700 до 3000К;
4000К;
6500К.

Данное понятие также является одной из характеристик диодных ламп. Измеряется она в Кельвинах (К). От этого показателя зависит цвет свечения. Так, например, значение цветовой температуры в пределах 2700К – 3000К указывает, что свет будет желтоватого цвета.

Лампы с цветовой температурой 4000К имеют белое свечение. Такой свет используют обычно в торговых центрах. А если показатель 6500К, то свет будет холодно белым. Такие лампы используют только в производственных помещениях.

Для дома лучше всего подойдут лампы с уровнем цветовой температуры 2700К – 3000К.

Умные цоколи

Вещи, которые когда-то казались чем-то подобным волшебству, постепенно внедряются в нашу жизнь. Один из ярких примеров – это умный цоколь.

Его конструкция содержит непосредственно основание цоколя, как правило, с резьбовым соединением для подключения к электрической сети. В верхней части расположен патрон, в который устанавливается светодиодная лампа освещения. Таким образом, лампа имеет как бы два цоколя – родной и умный.

Особенность данного цоколя – наличие электронной схемы управления, для сохранения её работоспособности и защиты от перегрева, такие лампы имеют ограничение по мощности не более 60 Вт.

Умный цоколь

Управляется такой цоколь как с обычного выключателя путем переключения клавиш, так и со смартфона по связи Bluetooth. Единственный нюанс, что для управления цоколем на расстоянии со смартфона необходимо, чтобы положение стационарного выключателя всегда было в положении «включено». При его отключенном положении связь со смартфоном теряется.

При выборе умного цоколя обратите внимание на версию вашей операционной системы, она должна поддерживать специальное приложение, с помощью которого выполняются следующие команды:

Включить/отключить лампу
Задать расписание для включения/отключения лампы в нужное время и день недели.
Таймер. Включает/отключает лампу через заданный промежуток времени.
Функция «я дома». Включает лампу при вашем приближении и отключает при отдалении.

В зависимости от завода – изготовителя умного цоколя ряд функций может быть дополнен.

Несмотря на удобность системы, она имеет ряд минусов:

Итоговая стоимость, которая складывается из:
цена светодиодной лампы 60 Вт, равнозначной по яркости стандартной лампе накаливания 100 Вт. Разница в цене увеличивается в 5-10 раз.
Цена непосредственно умного цоколя (от тысячи рублей и выше).

Таким образом, для установки умного цоколя в одной точке потребуются значительные затраты. При установке умного цоколя в люстре стоимость зависит от количества ламп в ней.

Необходимость постоянного включения связи Bluetooth.
Сохранение работоспособности только при наличии постоянного напряжения электрической сети.
Отсутствует сигнал о перегоревшей лампе.
Отсутствие возможности управлять одновременно группой ламп.
Масштабная конструкция удлиняет лампу, как следствие лампа длиннее плафона.

Умный цоколь будет полезен для людей с ограниченными возможностями, в случае долгой поездки для имитации нахождения хозяев в квартире.

Параметры

Есть несколько важных характеристик, на которые следует обращать внимание. К ним относятся описанные ниже пункты. Коррелированная цветовая температура

Проще говоря, коррелированная цветовая температура (CCT) — это цвет белого света. К примеру, классическая лампа накаливания мощностью 60 Вт составляет около 2700 К при полной яркости. CCT выражается в градусах Кельвина, часто сокращается до K. Обычно, на коробке изделия присутствуют цифры, такие как 2700 K и 5000 K. Чем ниже число, тем «теплее» цвет. 2700 К можно охарактеризовать как теплый белый, а 5000 К можно считать холодным белым. Большинство продуктов внутреннего освещения производят свет в диапазоне от 1800 К до 6500 К

Коррелированная цветовая температура. Проще говоря, коррелированная цветовая температура (CCT) — это цвет белого света. К примеру, классическая лампа накаливания мощностью 60 Вт составляет около 2700 К при полной яркости. CCT выражается в градусах Кельвина, часто сокращается до K. Обычно, на коробке изделия присутствуют цифры, такие как 2700 K и 5000 K. Чем ниже число, тем «теплее» цвет. 2700 К можно охарактеризовать как теплый белый, а 5000 К можно считать холодным белым. Большинство продуктов внутреннего освещения производят свет в диапазоне от 1800 К до 6500 К.

Характеристики по типам ламп

Люмен. Люмены — это яркость источника белого света. Часто можно встретить много лампочек, рекламируемых с такими терминами, как «Эквивалент 60 Вт». В основном эти заявления ложны. Например, есть ряд лампочек «Эквивалент 60 Вт», которые на самом деле имеют люмены ближе к лампе 40 Вт.

Вам это будет интересно Как правильно подключать лампу дневного света

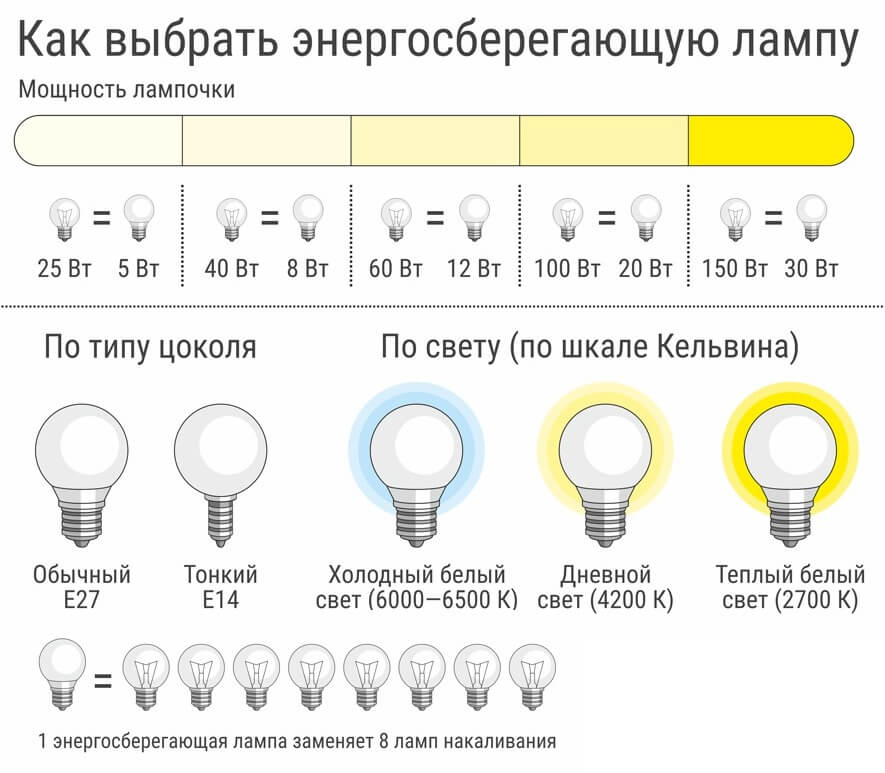

При замене Led ламп следует использовать следующие значения люменов, чтобы найти светодиодный эквивалент:

40 ватт: ~ 400 люмен.
60 ватт: ~ 800 люмен.
75 Вт: ~ 1100 люмен.
100 Вт: ~ 1600 люмен.
150 Вт: ~ 2200 люмен.

Обратите внимание! При замене светодиодной лампы на 60 Вт, необходимо подбирать устройство с яркостью около 800 люмен. Индекс цветопередачи. Индекс цветопередачи (CRI) — это показатель того, как «реальные» или точные цвета выглядят под источником белого света

Значения CRI варьируются от 0 до 100. Для большинства приложений, чем выше CRI, тем лучше. CRI дневного света составляет около 100. При сравнении с оранжевым освещением уличного фонаря, трудно различить цвет чего-либо. Он будет иметь CRI, близкий к 0. Классические лампы накаливания имеют очень высокий CRI около 100. Большинство светодиодов, продаваемых сегодня, имеют около 80 CRI. Однако встречаются лампочки с CRI 90 или выше

Индекс цветопередачи (CRI) — это показатель того, как «реальные» или точные цвета выглядят под источником белого света. Значения CRI варьируются от 0 до 100. Для большинства приложений, чем выше CRI, тем лучше. CRI дневного света составляет около 100. При сравнении с оранжевым освещением уличного фонаря, трудно различить цвет чего-либо. Он будет иметь CRI, близкий к 0. Классические лампы накаливания имеют очень высокий CRI около 100. Большинство светодиодов, продаваемых сегодня, имеют около 80 CRI. Однако встречаются лампочки с CRI 90 или выше

Индекс цветопередачи. Индекс цветопередачи (CRI) — это показатель того, как «реальные» или точные цвета выглядят под источником белого света. Значения CRI варьируются от 0 до 100. Для большинства приложений, чем выше CRI, тем лучше. CRI дневного света составляет около 100. При сравнении с оранжевым освещением уличного фонаря, трудно различить цвет чего-либо. Он будет иметь CRI, близкий к 0. Классические лампы накаливания имеют очень высокий CRI около 100. Большинство светодиодов, продаваемых сегодня, имеют около 80 CRI. Однако встречаются лампочки с CRI 90 или выше.

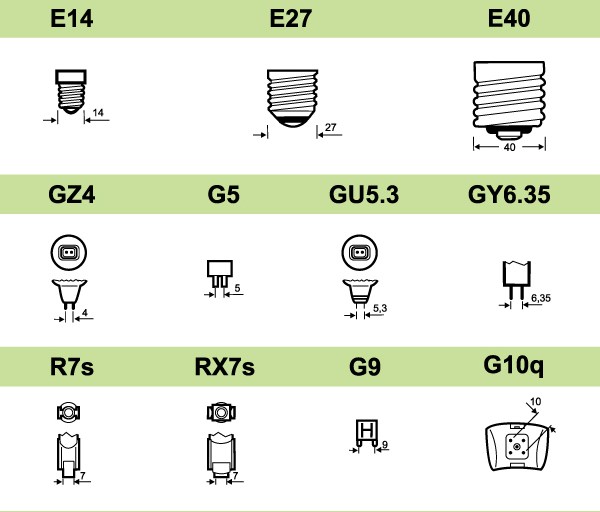

Виды цоколей ламп на светодиодах

Одним из критериев, по которым различают светодиодные лампы, является вид цоколя. Все их можно разделить на две объемные категории — резьбовые и контактные. Внутри групп существует много видов, но среди них есть пять самых популярных.

Е27. Используют для всех стандартных светильников, а для таких, где световой поток превосходит 1200 Лм, применяют только этот тип. Как правило, лампы Е27 функционируют в условиях переменного тока и при напряжении 220 В.

Е14. Применим для всех вариантов типовых светильников, но с миниатюрными размерами. Лампы с Е14, которые еще называют «миньон», имеют интересные формы: свеча, грибок, шарик.

GU10. Имеет двухштыревой разъем, поворотное крепление. Их применяют для потолочных осветительных приборов в виде LED-ламп с типоразмером MR16.

Источник света, помещенный в патрон, удерживает специальный замок, из-за этого они востребованы в местах, где наблюдается вибрация или другие внешние воздействия.

GU5/3. Применяют в светильниках с лампами, работающими на светодиодах, рефлекторного типа MR16 для декоративной подсветки. Питаются как от сети 220 , так и 12V.

G13. Используют для трубкообразных ламп Т-8 и Т-10. Их устанавливают в потолочные панели, которые чаще всего встречаются в офисных помещениях для целевого освещения рабочих мест.

Перед тем как приобретать новую лампу для своего светильника, нужно определиться с видом цоколя, используемого в нем. Типов этих элементов много и далеко не все они взаимозаменяемы (+)

Первые два вида относятся к резьбовым. Чтобы соединить изделие с таким цоколем и патрон, ее вворачивают, как простую лампу накаливания.

Остальные три вида относятся к контактным или штырьковым. Эти цоколи оснащены выводами в виде штырей, находящихся на краю лампы.

Менее популярными резьбовыми цоколями являются Е10, применяемые в лампах, освещающих внутреннее пространство холодильников и Е42 — для уличных ламп.

Светодиодные светильники, широко используемые дизайнерами, оснащены переходными элементами G4, GU4, G9.

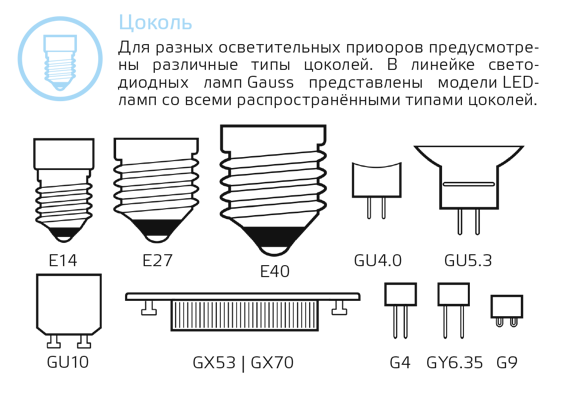

Типы цоколей под LED-лампы

Резьбовой, Е (Эдисона)

Самый распространённый тип держателей. Буква Е прямо указывает на отца этой лампочки – Томаса Эдисона. Резьбовой цоколь – наиболее универсальный способ крепления не только из-за простоты, но и благодаря работе от напряжения 220 В.

Стандартная ЛЕД-лампочка с резьбовым разъёмом Е-27.

Известные модели ЛЕД-ламп с разъёмом типа Е:

Е5;
Е10;
Е12;
Е14 (миньон);
Е17;
Е27;
Е40.

Узнайте также: Чем отличаются цоколи Е14 и Е27.

Штырьковый, G

Не меньшим спросом пользуются светодиодные лампы с соединительными разъёмами, маркированными литерой G.

Такие держатели визуально похожи на вилку.

Чаще всего используются следующие модели:

GU3 (для сети 220 В или 12 В);
G4 (12 В или 24 В);
GU10 (поворотный цоколь);
G9 (для декоративных ЛЕД-ламп);
G13;
G23;
GX53 – лампочка с закручиваемым держателем, используется для установки в натяжные, подвесные, гипсокартонные потолки;
GX70 – отличается от GX53 только расстоянием между штырьками.

Телефонный, Т

Такой тип светодиодных лампочек в быту не используется. Сферы применения – электроника и промышленность:

пульты управления;
автоматические щитки;
электростанции.

Лампочки имеют продолговатый вид и напоминают колбу.

Цифра после буквы Т в маркировке показывает внешнюю ширину, которую замеряют по контактным пластинам.

Штифтовой, В

Этот тип держателя, по сути – усовершенствованная версия резьбовых цоколей Эдисона. Его сконструировали под более маленькие виды ламп, которые, если понадобится, можно быстро заменять. Штифтовой цоколь ЛЕД отличают круглые штифты, расположенные по бокам. С помощью этих деталей держатель вставляется в патрон.

Здесь хорошо виден один из штифтов.

Встречается также модель ВА с ассиметрично расположенными штифтами. Такие световые устройства используют в автомобильных фарах, огнях морских судов, поездов.

Держатель с утопленным контактом, R

Цоколи типа R редко используются в LED-освещении. Эти держатели более характерны для галогенных и кварцевых лампочек. Чаще всего разъёмы с утопленным контактом применяют в небольших, лёгких светильниках, что входят в высокоинтенсивные осветительные системы. Простой пример подобной установки – уличные прожекторы.

Самая известная модель держателя с утопленным контактом – R7s. На маркировке после этих символов указаны числа 78 или 118. Это – общая длина лампы в миллиметрах.

Софитный, S

Маркировку с заглавной литерой S имеют софитные держатели. Они оборудованы контактами с обеих сторон

Автолюбители, конечно, знают о важности ламп с софитными цоколями для подсветки номеров. Помимо этого, S-цоколи используют для освещения зеркал, ванных комнат, а также сцен в театрах и концертных залах

Цифра после буквы S указывает на величину диаметра корпуса.

Типовой софитный цоколь.

Фокусирующий, Р

Основная задача этого типа цоколя заложена в самом названии. Кинопроекторы, прожекторы: все эти осветительные приборы невозможно представить без ламп с фокусирующими держателями. Главный нюанс конструкции таких соединений – специальная линза. Она собирает, а затем рассеивает световой поток в нужном направлении. Цифра в маркировке указывает на диаметр корпуса держателя.

Характеристика

Резьбовой (E). Несмотря на то, что он появился самым первым практически полтора столетия назад, свою популярность данный вид не утратил до сегодняшнего дня. Это связано с простой и удобной конструкцией, которая позволяет вкручивать колбу за считанные секунды. Сейчас такие типы цоколей могут быть установлены во всех видах лампочек: светодиодных, галогенных, люминесцентных и, конечно же, накаливания. Что касается видов резьбовых цоколей, то они могут иметь следующие диаметры согласно ГОСТ: 5 мм (E5), 10 мм (E10), 12 мм (E12), 14 мм (E14, миньон), 17 мм (E17), 26 мм (E26), 27 мм (E27, обычный), 40 мм (E40). В домашних условиях обычно меньше чем Е14 не используют.

С утопленным контактом. Такой тип цоколя лампы используется в освещении трубчатыми кварцевыми и галогенными источниками света, которые обладают высокой температурой нагрева и мощностью.

Обращаем Ваше внимание на то, что в маркировке данных изделий может присутствовать цифра (к примеру, 118). Она означает полную длину всего изделия. Софитный (S). Этот тип чаще всего используется при монтаже освещения в ванной комнате, а также для подсветки зеркал

Обозначение S6 либо S8,5 означает, что диаметр корпуса составляет 6 (8,5) мм

Софитный (S). Этот тип чаще всего используется при монтаже освещения в ванной комнате, а также для подсветки зеркал. Обозначение S6 либо S8,5 означает, что диаметр корпуса составляет 6 (8,5) мм.

Штифтовой (B). Данный вид имеет принцип действия, аналогичный резьбовому. Различие лишь в том, что для резьбового соединения нужна резьба, а в данном случае применяются два штифта, установленных напротив друг друга по внешнему диаметру цоколя. Такая конструкция упрощает подключение лампы к сети. В основном областью применения является автомобильное освещение. Маркировка осуществляется следующим образом: BA – штифты установлены симметрично, BAZ – один из штифтов смещен по радиусу и высоте, BAY – смещение произошло только по радиусу. Цифра указывает диаметр корпуса в мм.

Телефонный (T). Может использоваться для подсветки электроприборов в машине, а так же для сигнальных лампочек в щитах автоматического управления. Маркировка цифровая, отображает ширину контактной пластинки (в мм).

Что касается остальных, они применяются крайне редко, а сама маркировка может даже отсутствовать. В этом случае указывается тип самой лампы освещения, по которой уже и определяется размер и вид цоколя.

Редко встречаемые держатели

Некоторые виды этих неотъемлемых элементов осветительного прибора встречаются довольно редко. К ним относятся и устройства с утопленным контактом.

Характеристика редких типов цоколя

С утопленным контактом. На принадлежность к этому виду указывает присутствие в маркировке символа «R». Используют их в лампах небольших габаритов и маленького веса.

Софитные «S». Бывают варианты расположения как с одной стороны трубчатой лампы, так и с двух. Такие цоколи уместны в светильниках, используемых в качестве подсветки зеркал, в ванных, а также в автомобильных салонах.

Цоколь софитный с контактами, разнесенными по противоположным сторонам лампы. Когда-то их применяли только для освещения сцены, откуда и такое название

Фиксирующие «Р». В кинопроекторах, фонарях, прожекторах применяют цоколь «Р» — фиксирующий. По конструкционному исполнению он напоминает софитный. Отличие — в присутствии дополнительной рассеивающей площадки.

Направление нужного светового потока задает сборная линза. Конструкцию используют для кинопроекторов, прожекторов, фонариков.

Телефонный «Т». Этот тип применяют в лампах, используемых в роли подсветки, в пультах, панели приборов в автомобилях.

Цоколь Т6,8 применяют в лампочках КМ (коммутаторных). Цифра после Т обозначает, что контактные выводы размещены на расстоянии друг от друга 6,8 мм

В Евросоюзе применяют лампочки КМ с меньшими размерами. По цоколю их маркируют6 Т4,5; Т4,6; Т5,5.

Стеклянные и кабельные вариации

Среди большого разнообразия светодиодных ламп существуют и такие, что называют безцокольными. Этот элемент там есть, но он стеклянный, как и сам осветительный прибор.

Использование их — узкопрофильное. Встречаются чаще всего в автомобильной отрасли. Когда в начале маркировки стоит символ «W», значит это лампа со стеклянным цоколем

На ее основании имеются токовые выводы. Через них происходит контакт стеклянного цоколя с патроном. Цифры, присутствующие в маркировке, указывают на толщину стеклянной части. За ними следует знак «х» и размер цоколя по ширине.

Не так уж часто встречаются и кабельные цоколи (К). Область их применения — проекторные лампы.

Светодиодное освещение

Светодиодный светильник — один из наиболее популярных видов приборов для освещения.

Цветовая температура ламп накаливания светодиодов представлена такими оттенками:

теплый белый (Warm White) — до 3300 К;
натуральный белый (Natural White) — до 5000 К;
холодный белый (Cold White или Cool White) — более 5000 К.

Характеристики температуры диодов являются определяющим фактором при выборе сферы их использования. Они применяются для освещения улиц, подсветки рекламных щитов и осветительного оборудования для автомобиля.

К преимуществам холодного света можно отнести контрастность, благодаря которой он находит широкое применение в освещении затемненных территорий. Такие светодиодные лампы могут распространять свет на большие расстояния, поэтому их часто используют в освещении дорог.

Светодиоды, излучающие теплое свечение, используются в основном для освещения небольших территорий. Световой поток теплых и нейтральных тонов создает нужный эффект при пасмурной и дождливой погоде. Наличие атмосферных осадков оказывает влияние на излучение холодного света, в то время как теплый свет не претерпевает какого-либо существенного искажения при дождливой или снежной погоде.

Особенность теплого свечения светодиодных ламп заключается в том, что они позволяют четко увидеть как освещаемый предмет, так и окружающую его территорию. Благодаря такой специфике теплая гамма эффективно применяется при подводном освещении.

Цветопередача светодиодных ламп имеет свои особенности: холодные оттенки свечения неправильно передают цвета окружающих вещей. Такой свет создает резкость и яркость, что негативно отражается на зрении. Теплый цвет свечения более благотворно влияет на глаза.

Свечение энергосберегающих ламп характеризуется теплой цветовой гаммой. Они близки к естественным источникам света, благодаря этому их хорошо использовать, чтобы освещать жилища.

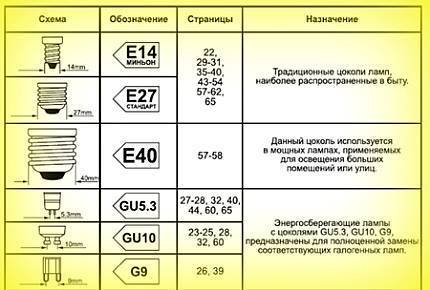

Характеристики популярных типов цоколей для ламп освещения

Цоколь Е14

Всеми любимый популярный «миньон». Подходит под множество типов лампочек, используется как для декоративного, так и для обычного освещения. Наиболее часто потребляется под лампы накаливания, так как энергосберегающий вариант стоит дороже. Также не стоит забывать и о led-разновидности, что не имеют недостатков, присущих лампам, упомянутым выше. Из-за своей компактности «миньоны» пользуются широким применением, ведь их можно вставить практически в любой светильник или люстру.

Цоколь E27

По свойствам такой же, как и вышеназванный Е14, отличающийся от него только более древней историей происхождения и большей известностью. Касательно универсальности, то здесь обе конструкции практически одинаковы, ведь в случае чего есть несчитанное количество специальных адаптеров.

Цоколь G4

Рассчитан на напряжение от 12 до 24В, ориентировочный срок службы – до двух тысяч часов. Предназначены для совсем миниатюрных лампочек галогенового типа, которые исполняют исключительно декоративную роль в освещении.

Цоколь G5

В отличии от своего более мелкого подтипа, рассчитан и на светодиодные лампы. Их часто используют в навесном потолке для локального освещения отдельных элементов внутреннего декора помещения.

Цоколь G9

Отличаются своей работой без трансформаторов, используются в обычной сети 220В. Устанавливаются во многих светильниках и люстрах, лампы как правило галогенные (тогда цокольную часть делают стеклянным), но встречаются и светодиодные вариации (в таком случае стекло заменяют пластмассой). Занимают второе по популярности место после винта Эдисона.

Цоколь 2G10

Это комбинация двух аналогичных конструкций. Имеет четыре штырька и изготавливается специально под особо плоские лампы люминесцентного типа, которые используются для характерных настенных светильных приборов, либо их потолочных вариантов.

Цоколь 2G11

Еще более компактный вариант, предназначенный для люминесцентных ламп, которые вставляются в светильники особо малых габаритов, что совершают освещение небольшой территории, но тем не менее используются как для внутреннего, так и для наружного осветления прилагаемой площади.

Цоколь G12

Предназначены для металлогалогенных небольших лампочек, которые отличаются прекрасной цветопередачей и светоотдачей, поэтому широко используются в сфере ландшафтного дизайна, часто для подсветки фасадов, монументов или фонтанов. Относительно долговечны. Стабильно работают в наружных условиях и в целом неприхотливы. Довольно популярная подгруппа.

Цоколь G13

Применимы для установления стандартных ламп люминесцентного типа Т8, с колбой, диаметр которой до 26 мм. Их газоразрядный подвид отличается повышенной экономичностью сравнительно большой освещаемой площадью и явно большей долговечностью, чем аналогичные лампы накаливания. Используется как правило для внутреннего пространства.

Цоколь R50

Самая популярная сфера потребления этой группы – в спотах (разновидность точечных светильников) или в подвесных потолках. Зеркальные лампы набирают известности в домашнем освещении из-за своей низкой стоимости. Тип колбы зачастую каплевидный.

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Что такое люминесцентная лампа и как она работает?

Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока

Как заменить люминесцентную лампу на светодиодную?

Что такое цветовая температура светодиодных ламп?

Установка точечных светильников в подвесной потолок — схемы соединения, расчёт количества ламп

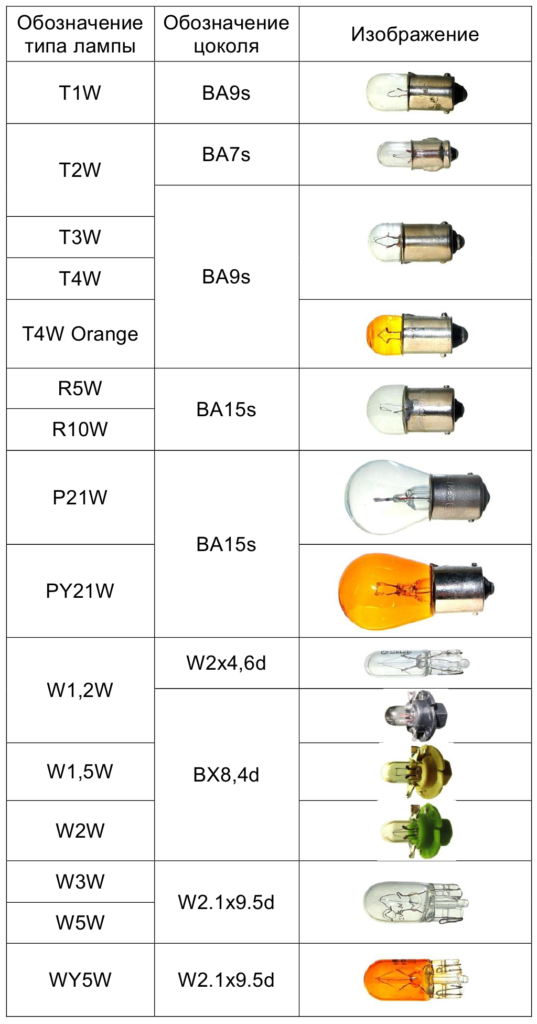

Типы и характеристики автомобильных ламп

В любом транспортном средстве присутствует несколько видов освещения, как внутреннего, так и внешнего, и каждому соответствует свой тип автомобильных ламп.

Галогенные

Этот вид отличается от ламп накаливания формой колбы, высотой спирали, а главное, видом инертного газа. Это стало причиной того, что частицы вольфрама, отделяемые при освещении, не оседают в стеклянной колбе, а вновь возвращаются на нить накала.

В итоге повышается пропускная способность света. Область применения этого вида ламп – головной свет автомобиля и противотуманки.

Газоразрядные

Этот вид автомобильных лампочек был разработан в середине 90-ых годов. Более высокую эффективность по сравнению с галогенными аналогами обеспечивает иное конструктивное решение. Излучение света происходит за счет возникновения электрической дуги между 2-мя электродами. Отличить ксеноновый (газоразрядный) источник от галогенного можно по характерному синему оттенку света. Высокая температура накаливания нити не вредит деталям, скрытым в цоколе за керамической вставкой и фланцем из металла. Дополнительную защиту гарантируют высококачественные термоизоляционные материалы.

Фокусируется световой пучок за чет установки оптики с линзами. Монтаж ксеноновых фар происходит только на заводах и в предусматривающих это конструкциях автомобилей. Одно из главных преимуществ таких ламп – долгий срок эксплуатации.

Светодиодные

Широкое распространение получили и LED-лампы. Их основное достоинство – это мощная светоотдача. Благодаря этому ими могут комплектоваться приборы любых габаритов и конструкции.

Поток света возникает при воздействии тока из источника питания на полупроводники, в результате чего высвобождаются фотоны (электромагнитные частицы). Светодиоды отличаются низким потреблением электроэнергии, ударостойкостью и экологичность.

Накаливания

Строение этого источника света знакомо многим. Стеклянная ваккуумированная колба содержит нить из вольфрама, которая и генерирует свет при нагреве. Сегодня этот вид лампочек практически не используется в автомобилестроении из-за малого срока службы по сравнению с другими видами.
