Самостоятельное возведение ангара из профлиста

Особенности проектирования

Перед началом строительства помещения необходимо четко определиться с несколькими важными параметрами в его проектировании. Это:

Конструкции теплого и холодного ангаров

Предназначение здания (под склад, гараж, как торговый комплекс, теплица, помещение для хранения различных материалов и т. д.).
Вид ангара: холодный или утепленный. Если в помещении будут храниться материалы, требующие поддержания температуры воздуха на одном уровне, необходимо позаботиться об его утеплении.
Площадь здания и его тип (прямостенный, шатровый, арочный или полигональный ангар).
Высота объекта, расположение ворот и т. д.

С учетом всех этих параметров, составляется чертеж ангара.

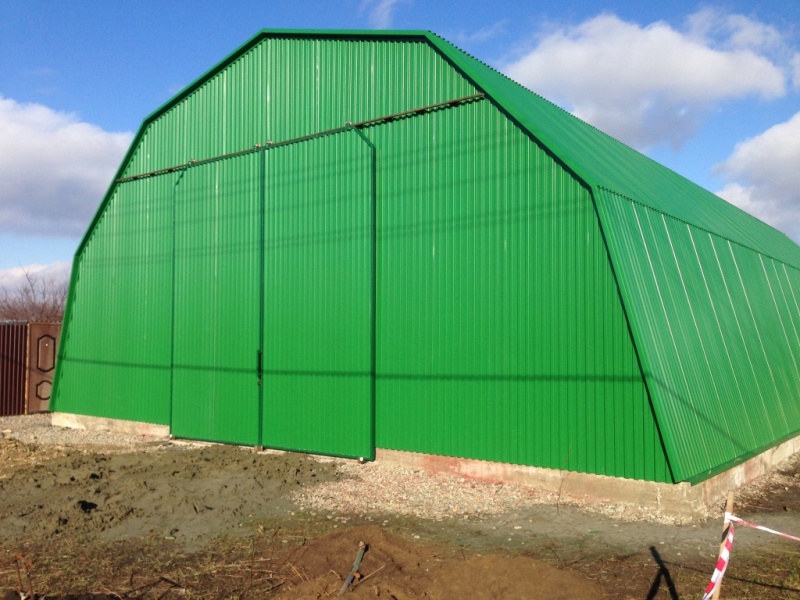

Ангары полигонального типа

По сравнению с арочными зданиями, полигональные имеют вертикальные стены, несмотря на покатую кровлю. Такая геометрия существенно расширяет пространство, а значит, и возможности его использования. Достоинства заключаются в следующем:

достаточно широкие пролеты увеличивающие площадь – например, при высоте в 15 метров ширина крытого полигона может быть 50 метров;
легкость монтажа;
высокая прочность постройки;
расширенные возможности эксплуатации;
возможность демонтажа и повторного сооружения;
возможность подобрать любой цвет профнастила, материала, которым кроется ангар;
преимущества профнастила в дополнительном защитном покрытии – ПВДФ, полиэстер, пластизоль, Призма, Пурал, Лак.

Также как и шатровые, крытые ангарные полигоны имеют лишь несколько недостатков:

недостаточная площадь при использовании более масштабной техники и оборудования, к примеру, на военных объектах;
дополнительное утепление в северных климатических зонах.

Вписанные в эллипс балки, фермы или решетчатые сооружения двутаврового сечения позволяют зданию иметь достаточную механическую прочность.

Самостоятельный монтаж каркаса ангара

Независимо от того какой тип фундамента вы используете монтаж ангара без крановой техники происходит по одному и тому же принципу. Если вы не сделали этого сразу, то необходимо наварить уголок к фундаменту в тех местах, где будут устанавливаться опорные колонны ферм. Это нужно для фиксации металлоконструкции, чтобы при подъеме она не сдвигалась. Дополнительно можно просверлить отверстие в уголке и основании колонны, чтобы надежнее их зафиксировать.

Затем на ровной поверхности по заранее подготовленному макету колонны и фермы либо свариваются между собой в единую конструкцию, либо собираются, если конструкция сделана сборно-разборной на болтовых соединениях.

Чтобы фермы были одинаковыми и геометрически совпадали нет необходимости использовать дорогостоящее оборудование. На ровной поверхности делают выкладку металлоконструкций и помечают мелом или другим способом границы и углы готовой фермы. Затем согласно разметки нарезают и сваривают конструкции.

Готовую ферму с колоннами подносят к месту установки, фиксируют основание и поднимают в вертикальное положение. При этом один человек тянет за трос, прикрепленный к ферме сверху, а двое по бокам приподнимают колонны. Конструкция фиксируется по уровню и приваривается (прикручивается) к основанию.

После чего колонны и фермы скрепляются между собой перемычками, стяжками, обрешеткой.

Таким образом, последовательно устанавливаются и крепятся все фермы.

При необходимости, если высота ангара более 3-х метров, под фермой можно поставить строительные леса, и один человек будет находиться там.

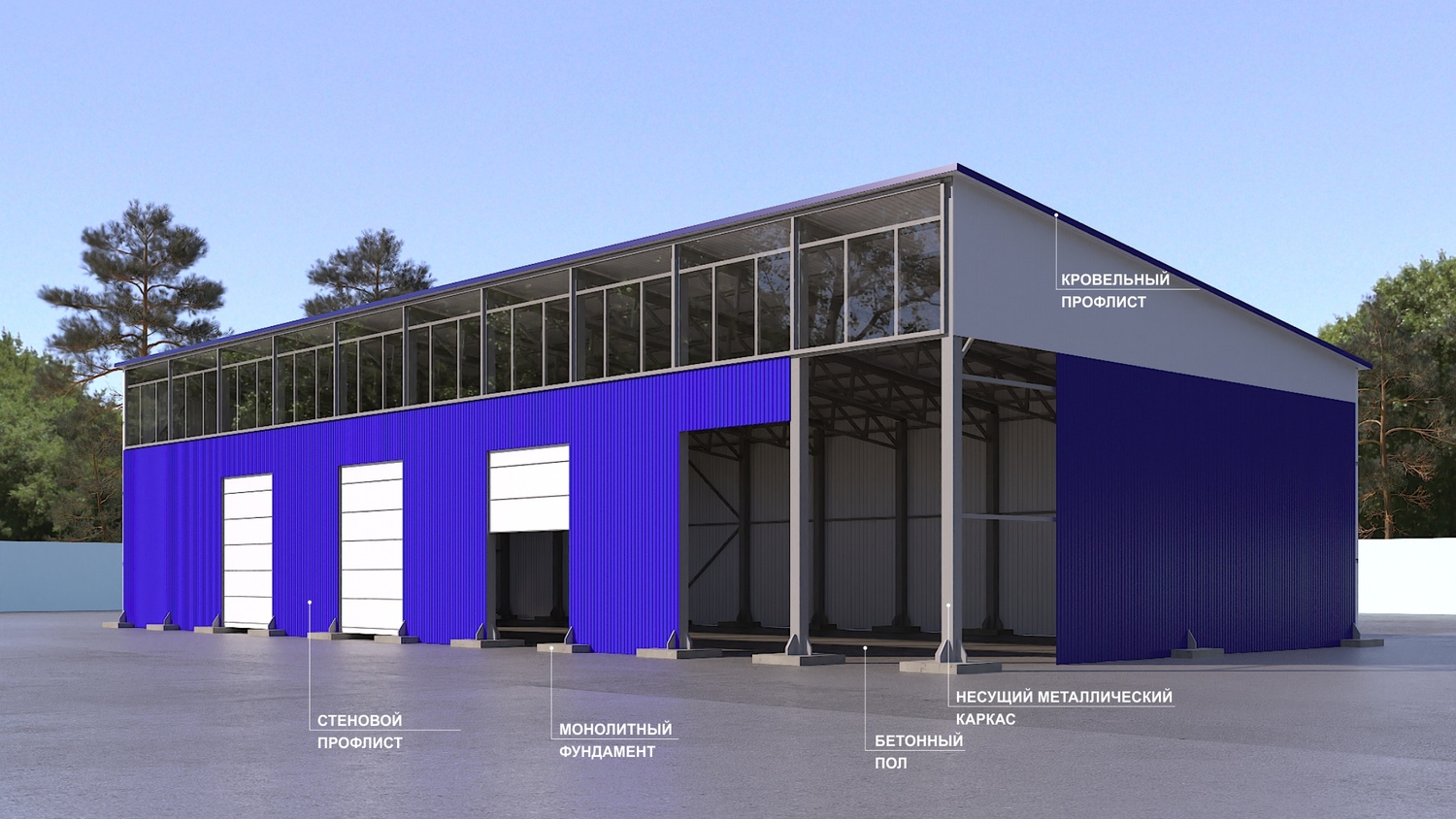

После того как каркас ангара смонтирован осуществляется покрытие стен и кровли. Самый распространенный вариант это профилированный металлический лист, который крепиться на обрешетку саморезами. Для надежной герметичности листы фиксируются внахлест через одну или две волны.

Особых трудностей данный процесс не вызывает, поэтому не видим необходимости на нем останавливаться.

Если же Вы все-таки решили не рисковать при самостоятельном монтаже ангара, а привлечь для строительства профессиональную бригаду, то можете воспользоваться нашим сервисом для подбора подрядчика. Оставьте заявку на расчет стоимости ангара и подрядчики сами предложат Вам сметы с итоговой стоимостью, Вам останется только выбрать наилучший вариант. Наш сервис позволяет найти исполнителя на 30% дешевле рыночной стоимости.

Рассчитать стоимость ангара

Классификация ангаров

На основании современных технологий строительства подобных сооружений все они подразделяются на каркасные и бескаркасные. Для объектов первого вида характерной особенностью является обязательное наличие жёсткого несущего каркаса. Такой каркас обычно выполняется или из деревянного бруса или из металлических элементов, например, металлических балок.

Следует отметить, что все современные конструкции достаточно технологичны в сборке и легко возводятся. Например, для того, чтобы осуществить строительство складов под ключ общей площадью полторы тысячи квадратных метров достаточно нанять около десяти человек рабочих. При правильной организации такое количество людей возведёт подобный ангар за несколько дней.

Особое внимание уделяют материалу, которым будет обшиваться каркас будущего сооружения. Наиболее часто используют металлические гофрированные листы, сайдинг, многослойные панели. Иногда производят строительство складов из сэндвич панелей

Иногда производят строительство складов из сэндвич панелей.

В отличие от каркасной технологии, бескаркасная технология предполагает непрерывную сборку ангарного сооружения без каких бы то ни было перегородок.

Все ангары по внешнему виду разделяют на следующие категории:

арочная конструкция;
полигонная конструкция;
прямостенная конструкция;
конструкция в виде шатра.

Одной из наиболее распространённых видов ангаров считается арочная конструкция. Её основным достоинством является то, что она самая выгодная с точки зрения расхода необходимого материала. Дело в том, что внешняя нагрузка на стенки распределяется по касательной к поверхности и позволяем применять металл более тонкий, что и сказывается на цене самого материала.

Полигонная конструкция значительно проще арочной. Её проще рассчитать и изготовить, так как в ней применяются прямолинейные элементы, а не элементы с изгибом. Обязательно необходимо учесть величину требуемого сечения, размер шага для несущих конструкции, а также толщину, применяемого утеплителя.

Самой простой формой является конструкция с прямыми стенами. Она подходит под любой склад или производственное помещение. Площадь сечения сохраняется по всей высоте здания, что значительно упрощает монтаж любого необходимого оборудования. Однако она требует более тщательного расчёта нагрузки на всю поверхность, что потребует увеличения внутреннего сечения металлического каркаса. Для ускорения работ такие конструкции возводят из сэндвич панелей. Кроме этого при строительстве под ключ цена значительно снижается.

Строения в виде шатра применяются в сельском хозяйстве в качестве помещений для содержания домашних животных, птицы, мест для хранения собранного урожая. Министерство обороны использует их для организации мест хранения военной техники, оборудования ремонтных баз, мест стоянки самолётов. Форма ангара и его размеры определяются исходя из поставленных задач.

Сколько стоит быстровозводимый ангар?

Конечная цена за возведение ангара будет формироваться из полученных данных от заказчика, а именно этажность, площадь и тип используемых материалов. Базовая стоимость ангара высотой 6 метров из цинка составит от 17000 рублей/м2 и из чёрного металла от 20-ти тысяч. При уменьшении высоты стоимость каждого метра квадратного будет снижаться в среднем на тысячу рублей и повышаться на эту же сумму, если планируется увеличение.

Стоимость эскизного проекта будет формироваться от 250 рублей за квадратный метр. На каждом сайте компании, которые занимаются строительством быстровозводимых ангаров, предусмотрен специальный калькулятор, который позволяет осуществить расчёт стоимости будущего сооружения в формате онлайн. Более точная стоимость будет выставлена после консультации со специалистами компании.

Односкатные ангары

Односкатный ангар – это многофункциональный быстровозводимый ангар, который используется для самых разных нужд. Простая конструкция и небольшая масса делают этот вид строения популярным на сегодняшний день.

Назначение односкатных ангаров

Ввиду того, что у односкатных крыш небольшая ширина, как правило, не превышающая 10 м, их назначение сужено. Прежде всего такие строения делаются для:

гаражей;
складов и хозяйственных блоков предприятий;
торговых рядов;
мастерских;
автосервисов и шиномонтажек.

Ангары односкатные из металлоконструкций

Сборно-разборный тип ангаров предполагает расположение конструктивных элементов так, чтобы получить целостную конструкцию с надежными креплениями. Крепление осуществляется болтами. Такой тип ангара выходит по стоимости дороже, но имеет ряд преимуществ перед цельносварным. Он легко собирается и монтируется простыми методами без применения строительной техники и оборудования. Но ангар менее устойчив к ветровым и снеговым нагрузкам.

Ангары с односкатной крышей из сэндвич панелей

Полностью соответствует по конструкционным особенностям монтажа и сборки с ангара из металлоконструкций, за исключением некоторого момента. В качестве кровельного материала всегда используются сэндвич-панели. Толщина утеплителя панелей подбирается в соответствии с погодными условиями того региона, где планируется устанавливать конструкцию. Утепленные ангары такого типа больше подходят под гаражи или складские помещения. По стоимости они обходятся дороже.

Основное назначение бескаркасных ангаров

Ранее здание представлялось как место, где ремонтируются, или хранятся самолеты, вагоны поездов и прочая крупная техника. Сегодня же подобный вид сооружений применяется повсеместно. Они часто применяются в следующих сферах:

складские помещения для стройматериалов и других товаров, не требующих тщательного соблюдения температурного режима, влажности и иных климатических особенностей;
производственные помещения;
промышленные объекты;
сельскохозяйственные объекты;
объекты социального назначения – бассейны, спортзалы, гаражи, художественные студии, обустройство детских лагерей, туристических зон и другие варианты;
военные объекты;
шлюзы досмотровые;
оптовые базы для сезонного и постоянного хранения;
таможенные склады.

Достоинства металлокаркасных арочных ангаров

Арочные ангары, основа конструкций которых является каркас из металлоконструкций, считаются одним из универсальных вариантов быстровозводимых конструкций. Такие ангары имеют ряд положительных характеристик, благодаря которым они востребованы различными производственными и логистическими компаниями:

Благодаря использованию современных технологий строительство арочного ангара с металлокаркасной основой происходит в минимальные сроки. В большинстве случаев процедура строительства может занимать 2-4 недели (зависит от технологии строительства и итоговой площади, а также от того, необходимо ли обустройство дополнительного утепления ангара);
Используемые в процессе строительства материала обладают высокими показателями прочности и устойчивости к множеству внешних негативных факторов – влаге, ветрам, большому количеству осадков, которые возможны в различных регионах нашей страны;
Быстровозводимые арочные металлокаркасные ангары относятся к пожаробезопасным помещениям, поэтом нет необходимости обустраивать дополнительные меры пожарной безопасности;
Несмотря на то, что при строительстве используются инновационные технологии, которые по мнению многих не особо проверенные, можно получить постройки, способные простоят без капитального ремонта не менее 50 лет;
Арочный ангар можно возводить при любой погоде и в любое время года, поэтому при строительстве практически нет ограничений;
В зависимости от предпочтений заказчика арочный ангар может быть построен в любом цвете, с дополнительными декоративными элементами – это достаточно недорогой, но эффективный маркетинговый ход, позволяющий прорекламировать компанию или торговую марку.

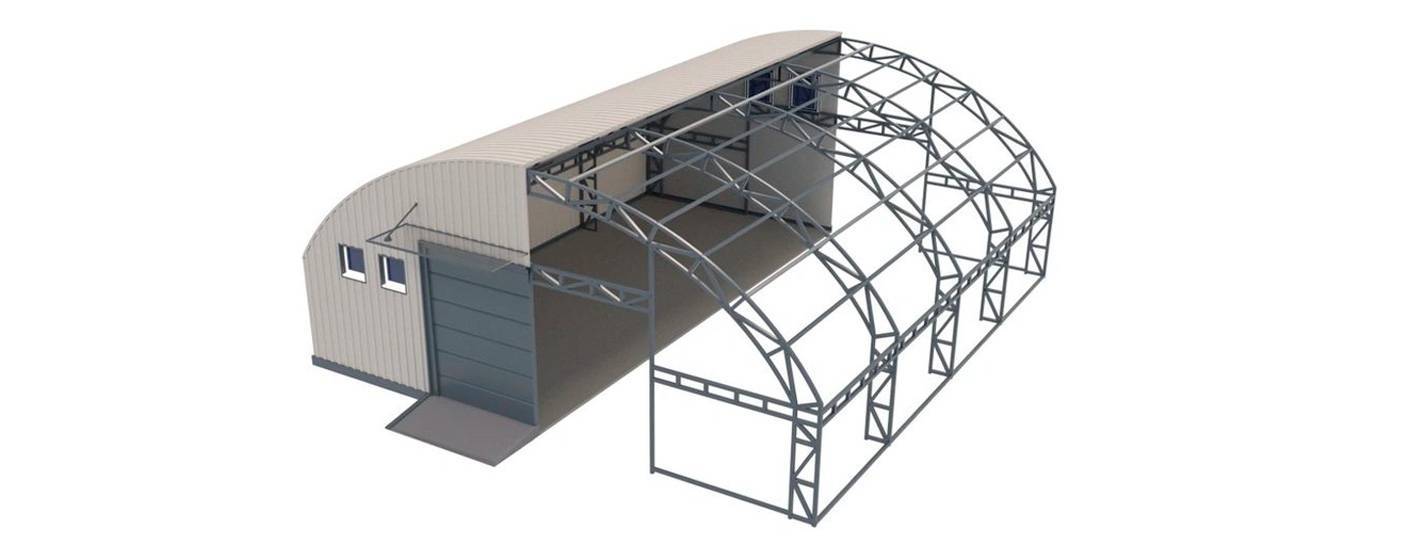

Особенности конструкции металлокаркасных арочных ангаров

Металлические арочные ангары с каркасом выполняются из специального гофрированного профиля из оцинкованной стали толщиной 0,6-1,2 мм. Основа такой конструкции – арки, выполненные в виде полуокружности. В зависимости от предназначения пролет стандартного арочного ангара составляет 8-24 мм, причем его высота (по действующим СНиП и ГОСТ) определяется в зависимости от ширины и равна половине высоты, соответственно она может быть 4-12 метров.

В качестве каркаса таких арочных ангаров используется комплект дугообразных сварных ферм, которые соединены между собой поперечными прогонами, закрепляемыми при помощи болтовых соединений (использование болтов позволяет при необходимости разобрать ангар и возвести его в другом месте). Дуги устанавливаются на расстоянии относительно друг друга около 3 метров. В качестве материала для изготовления дуг используется профильная труба прямоугольного сечения, которая дополнительно покрывается специальными составами, предотвращающими коррозию. Для того чтобы получить максимально качественный металлокаркасный арочный ангар, используется компьютерное моделирование, позволяющее учесть не только нагрузку на фундамент, но и снеговые, ветровые нагрузки, а также нагрузки, сообщаемые тельфером.

С учетом особенностей конструкции металлокаркасные арочные ангары могут быть двух видов:

Холодный – изготавливается из металлопрофиля, профлиста или обтягивается специальной тентовой тканью. Такие ангары отлично подойдут для хранения техники и использования их в качестве складов для товаров, которые не восприимчивы к температурным перепадам;
Теплый – ангар дополнительно утеплен при помощи специальных технологий. В большинстве случае используется двойная арка, между которой производится укладка минеральной ваты или заливается пенополиуретан.

В процессе возведения арочных ангаров важно точно представлять, для каких целей он будет использоваться и какие требования к нему будут предъявлены. Оптимальным решением при заказе строительства арочного ангара является обращение в компанию, которая специализируется на производстве и монтаже таких конструкций, и способна реализовать все требования заказчика, начиная от использования особых профлистов, заканчивая размещением дополнительных входов и обустройства подъездных путей

Фундамент для бескаркасного строительства

Бескаркасные ангары имеют незначительный вес, поэтому не требуют массивных фундаментов, в отличие от каркасных конструкций. Нагрузки от крыши и стен передаются на фундамент через основания каждой арки. Незначительные нагрузки на фундамент снижают уровень затрат материалов и времени на возведение, что позволяет экономить средства, а так же упрощает процесс строительства.

Заместитель генерального директора компании «Санворд-Украина» Валерий Дрюк предупреждает, что при строительстве бескаркасных сооружений должны предъявляться высокие требования к геометрическим размерам фундамента. Нарушение размеров фундамента может существенно снизить качество здания и привести к дорогостоящим переделкам. В связи с небольшим весом металлоконструкций, фундамент не требует глубокого заложения. А строительная площадка должна быть очищена от строительного мусора и насаждений, препятствующих возведению здания. «Так же необходимо нужно предусмотреть места складирования металлоконструкций и обеспечить полную их сохранность», — добавил Валерий Дрюк.

Существует несколько типов фундаментов для арочных зданий: ленточный, столбчатый, плитный, на винтовых сваях и т д. Выбрать подходящий нужно основываясь на следующих параметрах: место строительства, отведенное время и пожелания заказчика.

Чаще всего при строительстве бескаркасных ангаров применяют ленточный фундамент.

Фундамент ленточного типа

Руководитель Инженерного центра «Украинского центра стального строительства» (УЦСС) Артем Билык рассказал: Технология строительства бескаркасных ангаров такова, что под их контур должен быть подготовлен ленточный либо плитный фундамент. Обычно он выполняется отдельно местными строительными бригадами. Соответственно, для надежной совместной работы со стальным ангаром и фундамент должен быть выполнен качественно – провибрирован как следует бетон, соблюдена марка прочности и водостойкости, выполнена гидроизоляция и т.п.

https://youtube.com/watch?v=x0H0mqODvfw

Несмотря на то, что фундамент под арочное сооружения могут возвести местные бригады, нужно внимательно следить за правильностью расчетов и качеством работ. Директор компании «Ангарюгстрой» Андрей Здот вспомнил: У нас был случай, когда заказчик делал сам фундамент. Он уложил в несколько рядов бетонные блоки. Мы ему в устной форме заявили, что такой фундамент не выдержит нагрузку зерна высотой 3-4 м., что эти блоки нужно обязательно армировать и обязательно делать опорные быки. Однако владелец этого не сделал. В процессе эксплуатации он насыпал очень много зерна, которое выдавило бетонные блоки. Арка слетела с фундамента. Хозяин обратился к нам, мы приехали, подняли арку, которая не пострадала от слета с фундамента. «Сделали правильно армокаркас и фундамент, а затем установили на наше основание арку», — добавил Андрей Здот.

Также при строительстве арочного сооружения можно применять фундамент столбчатого типа, который является более экономичным вариантом. После разбивки плана здания, выкапывают или бурят скважины диаметром 250-450 мм и глубиной 500-750 мм. Столбы располагают по всему диаметру здания на расстоянии 1,5-2,5 м.

При строительстве зернохранилища, предназначенного для долговременного хранения урожая, потребуется установка дополнительно оборудования: аэрационных полов, вентканалов, нагнетателей воздуха и т.д. (см. «Активная вентиляция овощехранилищ»). Система аэрационных каналов приводит к удорожанию пола в 2 раза. Если стоимость возведения пола составляет около 600 грн., то цена на пол с аэрацией, всеми каналами, решетками и прочим получается уже 1200-1250 грн. Причем, это самое простое и самое дешевое исполнение. «Все остальные арочные решетки, трубы раздвижные – это вообще огромные деньги. Для среднего фермера данная сумма неподъемна. Это подходит для агрохолдингов, которые могут себе позволить большие инвестиции», — рассказал журналу «Хранение и переработка зерна» (№9 за 2016 г.) коммерческий директор ООО «Промышленные системы» Руслан Дашкевич.

Этапы строительства ангара

Проектирование

От того, кому вы доверите проектирование, зависит результат. Именно на этапе проектирования нужно определиться с выбором материалов и конструкций, из которых складывается стоимость возведения. Причем, заказчик формирует техническое задание, а подрядчик со своей стороны должен продумать, как оптимизировать проект не в ущерб качеству. Опытная компания всегда предлагает разные варианты по конструктиву для заказчика. Это позволяет все взвесить и принять верное решение в зависимости от целей проекта и финансовых возможностей.

Устройство фундамента под арочный ангар

Когда проект готов, значит понимание по фундаменту уже есть. Бывают ситуации, когда нужно делать бетонирование фундамента под ангар. Например, если предполагается использование тяжеловесного оборудования и машин.

Но это далеко не единственный вариант основания. Не все знают, но под бескаркасные конструкции устанавливаются свайно-винтовой или ленточный фундамент.

1. Готовим арки

Материал в виде рулонов стали доставляется на подготовленную строительную площадку. Но пока это просто материал, в ангар его “превращает” специальное оборудование. Автоматизированный комплекс MIC-240 — это профессиональное оборудование, которым могут похвастаться единицы компаний на строительном рынке России. Это не просто машина для устройства ангаров, это целый завод на колесах. Рулоны, загруженные в машину, на выходе становятся гофрированной аркой. Причем диаметр арок и их толщина настраиваются в соответствии с проектом. Этот момент контролируется после выкатывания каждого элемента.

2. Соединяем арки между собой

Соединение арок между собой не требует болтов или других привычных соединительных элементов. Если бы все было так банально, то не было бы так надежно. Сначала арки соединяют временным креплением. Далее, автоматическая забортовочная машина MIC “сшивает” элементы обеспечивает герметичность конструкции. Безусловно, отсутствие зазоров положительно влияет и на эксплуатацию, и на срок службы строения. По технологии между собой соединяют по три арочные конструкции.

3. Монтаж арочных элементов

Арки, соединенные по три устанавливают на подготовленный фундамент. Конечно, на этом этапе без задействования техники не обходится. После установки двух конструкций по три арки, снова происходит вальцевание арок между собой. Так продолжается пока не будут установлены и скреплены все элементы, кроме торцевых стенок. К ним приступают в заключительном этапе монтажа. Торцы монтируют поэлементно, это достаточно трудоемкий процесс.

4. Фиксирование конструкции на фундамент

Это важный и заключительный этап монтажа холодного ангара арочного типа. Чтобы обеспечить полную герметичность конструкции, необходимо закрепить арки на фундаменте. Делают это по технологии заливки бетона на надземную его часть.

5. Дополнительные работы

Если предполагалось строительство холодного ангара, то это все основные этапы возведения ангара. Но, как вы понимаете, есть много работ, которые могут выполняться дополнительно. Сюда относятся как установка окон и дверей, так и утепление конструкции. На самом деле, утепление – это отдельная объемная тема для разговора.

В начале нашей статьи размещен видеоролик ГК СМК, который поможет вам увидеть все этапы строительства. Вы все еще сомневаетесь, что быстровозводимые ангары — это надежно и дешево?! Тогда заходите в раздел “Контакты” и связывайтесь с нами любым удобным вам способом.

Группа Компаний СМК желает вам выгодных инвестиций и добросовестных строителей.

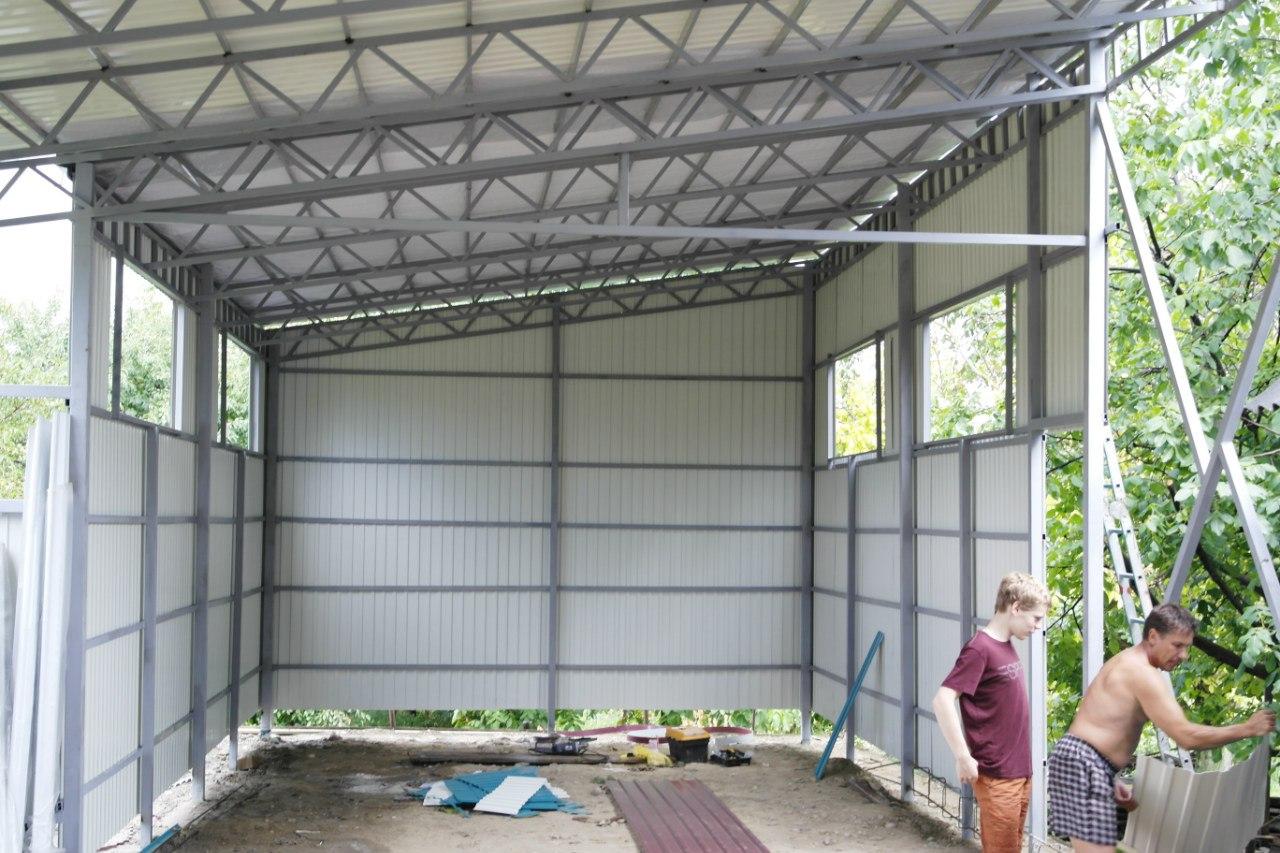

Технологическая карта строительства ангара ( на примере ангара, покрытого профлистом)

Рассмотрим самостоятельное возведение ангара на примере ангара с покрытием из профилированного листа.
1. Делаем несущий каркас будущего ангара. Для прочности и устойчивости конструкции монтируем связки из оцинкованного стального профиля по горизонтали и вертикали.
2. При изготовлении колонн учитывают масштаб нагрузки на них. При строительстве одноэтажного ангара достаточно использовать двутавровый профиль.
3. Монтаж изготовленных колонн производится с помощью закладных деталей и анкерных болтов. Далее они заливаются сверху бетоном.
4. Сводные части каркаса скрепляют друг с другом сваркой или болтовым креплением.
5. Для прочного крепления стеновых конструкций соединяем рамы прогонами из стального профиля.

Что необходимо при строительстве ангара

На протяжении возведения ангара потребуются услуги спецтехники и инструменты:

рабочие в количестве 4-5 человек,
грузовые автомашины, автокран, ямобур, бетономешалка,
нивелир, вибратор, сварочный аппарат, резак, пропан, кислород, болгарка, шуруповерт, рулетка,
стройинвентарь: лопата, лом, кувалда.

Этапы строительства ангара из профлиста

1. начальная подготовка: определяем место расположения будущего сооружения. Обязательным условием является сухость и ровная поверхность. Примерными размерами принято считать длину 20 метров, ширину 5 метров. Начало строительства связано с установкой основания из бетона, что является хорошей заменой фундамента. А при необходимости демонтажа не возникнет проблем. В данном основании сверлим отверстия для крепления будущего ангара.
2. изготовление несущего каркаса для профлиста: предварительно выполняем чертёж схемы конструкций с точным просчётом всех замеров. Чтобы облегчить постройку, выбираем ангар, имеющий вертикальные стенки. Сборку начинаем с составляющих пола. Далее формируем профильные углы и стойки. В конце монтажа собираем стропильные профили крыши.

При желании можно возвести более прочный ангар арочного типа. Он состоит из целого ряда соединённых между собой металлических арок, которые изготавливаются особым образом. Пролёты арки при этом выполняются на расстоянии полутора метров друг от друга. Именно это условие даёт гарантии прочности конструкции.
Далее все составляющие детали арки соединяем между собой стальными полосами и трубами из металла. Для обеспечения устойчивости ангара и образования входа обязательно использовать толстостенные трубы.
3. используемое покрытие: профилированный лист, применяемый для возведения наружных ограждений, стен, крыши. Он представляет собой лист металла, изготовленный из оцинкованной стали путём холодного проката.

Важно: Профнастил зарекомендовал себя как идеальное покрытие для быстровозводимых сооружений. Для строительства ангара необходимо сделать выбор в пользу листов большей толщины, от 0,5 до 1,2 мм

Если необходима эксплуатация в зимнее время, между двумя листами профнастила укладывают утеплитель. В основном используют минеральную вату. Это экологически чистый материал, по свойствам отличающийся своей звукоизоляцией, теплоизоляцией, устойчив к возгоранию. Что обеспечит дополнительную безопасность конструкции. Закрепляют покрытие саморезами по металлу

Для строительства ангара необходимо сделать выбор в пользу листов большей толщины, от 0,5 до 1,2 мм. Если необходима эксплуатация в зимнее время, между двумя листами профнастила укладывают утеплитель. В основном используют минеральную вату. Это экологически чистый материал, по свойствам отличающийся своей звукоизоляцией, теплоизоляцией, устойчив к возгоранию. Что обеспечит дополнительную безопасность конструкции. Закрепляют покрытие саморезами по металлу.
