Винтовая лестница: виды конструкции, расчет параметров и схема, пошаговая инструкция по изготовлению своими руками

Выбор профиля и его возможности

От самых простых – такая конструкция в подвале вполне приемлема.

Идея сборки металлической лестницы не нова. На этом пути было несколько промежуточных решений, в которых главная роль уделялась швеллеру и металлическому уголку.

Принцип сборки был очень простой:

• два швеллера устанавливались параллельно друг другу;
• между ними наваривались контуры из металлического уголка;
• в который можно было закрепить деревянную ступеньку или использовать металлическую рельефную конструкцию.

Однако практика показала одну очень неприятную особенность металлического уголка – способность деформироваться под нагрузкой. Альтернатива ему была очень быстро найдена, это металлический профиль.

К вполне приемлемым домашним – довольно аккуратно смотрится.

Лестница из металлопрофиля имеет те достоинства, которые сложно переоценить, а именно:

• Профильная труба позволяет воссоздать любой тип лестниц от стационарной на несколько маршей, до приставной и винтообразной. Изгибы, углы поворотов решающего значения не имеют (хоть 30, хоть 180 градусов);
• Металл приемлет любые комбинации материалов, использование его с деревом, стеклом и даже пластиком значительно обогатят не только внешний вид готового изделия, но и цветовые возможности;
• Использовать только профиль для лестницы можно. Современные технологии окрашивания металлических изделий предадут ему любой из возможных цветов порошковым методом. Хотя наиболее популярные цветовые решения для металла являются: золото, серебро и ретро черный цвет с элементами блестящего светлого металлика;
• Лестница из профиля, конечно же, надежна и прослужит не один десяток лет;
• Сборка всей конструкции осуществляется быстро, обладая навыками сварки, в течение короткого времени, вы соберете всю конструкцию;
• Сложность каркаса не играет решающей роли в скорости сборки, так как вариант решения проблемы будет находиться в подготовительном этапе (многое зависит от правильности резки заготовок, но об этом в отдельной главе);
• Крепления для таких лестниц можно готовить на любом этапе и во время строительства дома и в готовой коробке;
• Цена профиля не является неподъемной и вполне по карману обычной семье;
• Лестница из профильной трубы спокойно собирается своими руками, сильно облегчит работу сварочный бытовой аппарат.

Особенности работы с материалом при изготовлении лестниц

Можно соорудить скелет и таким образом.

Лестница из профиля прочна и долговечна, однако и у металла существует свой предел, соблюдение же нижеприведенных правил поможет вам избежать неприятностей при работе с профилем. Итак:

К подготовительным работам приступили

Ступеньки для лестницы – форма, материал, особенности конструкции

Любая работа начинается с проведения расчетов и изображения на бумаге. Расчет лестницы из профильной трубы позволит вам подсчитать количество материала, который пойдет на производство несущих элементов, оснований для ступенек, а также количества других материалов.

Схема разложит все по своим полочкам и позволит вам осуществить свой проект «зряче». На этом этапе вам понадобится собрать инструмент, которого будет не так много.

Но тем не менее:

• Сварочный аппарат и пачку электродов к нему;
• Болгарка и круги по металлу;
• Перфоратор и набор сверл (соответствующего характера) для возможности установки крепежных костылей;
• Молоток и маркеры с измерителями.

Также на этом этапе вы проводите разметку и резку металла под планируемые размеры.

А для наглядности лучше иметь чертеж под рукой.

Если для изготовления ступенек вы используете дерево или фанеру, то необходимо подготовить материал и для ступенек.

К сборке

Лестница на косоуре: особенности конструкции и изготовление своими силами

На этапе непосредственной сборки очень важно правильно собрать несущие балки, так как именно на них ляжет вся нагрузка и от конструкции и от проходящих по ней людей, переносимых грузов. Самая простая конструкция металлической лестницы собирается следующим образом:

Самая простая конструкция металлической лестницы собирается следующим образом:

Мы рекомендуем вам, даже если вы все же решите сделать эти щели, произвести дополнительное укрепление конструкции, а именно забив в стену три костыля (для этого можно использовать отрезки арматуры) под основной несущей внутренней трубой и подварить эту конструкцию.

Для наружной стойки можно использовать металлическую трубу, на низ которой наварить такую же площадку как на оконечности швеллеров, а верх срезать под уклон несущей балки и подварить. В этом случае вы вообще забудете про вибрацию, а трубу, которая будет видна, можно использовать как опору для цветочных горшков и прочих элементов декора.

Разновидности винтовых моделей

Уже глядя на фото винтовых лестниц, собранных своими руками, можно обратить внимание, что конструктивные особенности моделей могут отличаться. Фиксация ступеней такой лестницы производится радиально

Если проанализировать горизонтальный срез такого лестничного винта на чертежах, то можно увидеть, что он бывает круглый или многоугольный. Многоугольники оптимальны, если лестница монтируется рядом со стеной. Также возле стены можно удачно спланировать полувинтовую лестницу. Собирается такая конструкция довольно просто, и если вас заинтересовал именно этот вариант, то в сети вы можете найти хорошую подборку видео по данной теме, а также доступные методики расчетов для разработки чертежей.

По способам опоры ступени различают такие типы винтовых лестниц:

• с опорой на стены и опорную стойку;
• с защемлением в опорную стойку;
• с опиранием на гнутые тетивы или ограждение;
• с опиранием на опорные стойки.

Материалы для изготовления самодельных лестниц используются самые разнообразные. Легче всего в домашних условиях собрать винтовую конструкцию из дерева, но можно и использовать бетон или металлические элементы. Очень прочно выглядят представленные на фото и сварные лестницы из металла.

Сварная конструкция

Изготовление бетонной лестницы

Изготовление хорошей винтовой лестницы становится особенно сложной задачей, если принимается решение выполнить ее из бетона. Здесь наиболее важны точный расчет и составление проекта. Лестница, созданная своими руками, чаще всего относится к гладкошовному типу.

Поэтапный порядок действий:

1. Рассчитать размеры опорного столба, ступеней и перил. Расчеты несложные, как это сделать – написано выше в тексте.
2. Составить план-проект и нарисовать чертеж на основе полученных результатов расчетов. Не забыть учесть и то, что под конструкцией должен находиться бетонный мини-фундамент, а не просто черновой пол.
3. Установить опалубку для заливки бетона. Этот этап можно назвать самым трудоемким. Опалубку изготавливают как для фундамента лестницы, так и для всех ее ступеней из досок, фанеры, бруса (последний используется для подпорок). Части опалубки соединяют при помощи саморезов. Конструкция должна быть прочной и не шататься, чтобы успешно сдерживать нагрузку застывающего бетона.
4. Проармировать места заливки бетона. Здесь лучше всего подойдет арматура с толщиной прута 12 мм, а промежутки между прутьями не должны превышать 20 см. Связывают арматуру проволокой.
5. Залить фундамент и дождаться полного застывания.
6. Залить ступеньки. Лучше делать за 1 раз по 2 или 3 ступеньки, потом – ждать застывания и продолжать. Стоит также «провибрировать» все ступеньки арматурными прутьями, удаляя изнутри бетона воздух.
7. Дождаться, пока всё полностью высохнет.
8. Убрать опалубку.

После этого останется провести отделочные работы. Они могут включать шлифовку бетона, покрытие его плиткой или другим декоративным материалом на усмотрение владельца.

Важные условия для создания хорошей бетонной лестницы:

• угол наклона должен быть в пределах от 30° до 45°;
• ширина горизонтальной площадки каждой ступеньки – от 24 до 30 см (должна быть одинаковая у всех ступеней);
• высота подступенка – от 15 до 20 см;
• лучше, чтобы в одном пролете было нечетное количество ступеней;
• оптимальная высота перил – 1 м.

Этапы монтажа металлической лестницы

Металлическая спиральная лестница своими руками – достойная альтернатива деревянной. Ее срок эксплуатации более высок, а материалы – более прочны и надежны. Недостатками же можно назвать высокую стоимость материалов и необходимость уметь пользоваться сваркой.

Технология монтажа деревянной и металлической лестниц в целом одинакова, отличается только способ крепления. Вместо «чопиков» и саморезов в ход идет сварочный аппарат.

Монтаж опорного столба

Винтовые лестницы из металла на второй этаж делаются по тому же алгоритму, что и деревянные. Первый этап – установка центрального столба. Основные условия:

• столб должен состоять из 2 или 3 частей трубы;
• части скрепляются между собой свариванием уже после того, как нижняя часть прикреплена к полу;
• нижнюю часть тоже следует приварить;
• на столбе должны быть зафиксированы облицовочные уголки для установки ступенек.

Ступени

Металлическую ступень для витой лестницы нужно изготавливать по точным, заранее оформленным чертежам. Если нет возможности вырезать цельные ступени – можно сварить их из отдельных деталей.

Для контроля за размером ступеней (все должны быть одинаковыми) часто используют кондуктор из кусков ДСП или фанеры.

Гильзы для ступеней, как правило, выполняют из достаточно толстой трубы. Разрезы этой трубы делают под прямым углом – только так установленные ступени смогут находиться в строго горизонтальном положении. Крепить ступени можно любым способом, но сваривание – самый надежный.

Чтобы обеспечить дополнительную крепость, можно также сделать больцы из трубы с немного меньшим диаметром. Для этого ее надо нарезать на кусочки длины, аналогичной гильзам. Больцы устанавливаются в местах соединений между соседними ступеньками.

Перила

Когда создается металлическая, деревянная винтовая лестница – монтаж перил всегда происходит одинаково:

• сначала монтируют стойки (в идеале – на каждую ступеньку);
• потом – сверху кладут перила и прикрепляют их любым удобным путем (сварка, болты с гайками и т. д.).

Красивые примеры

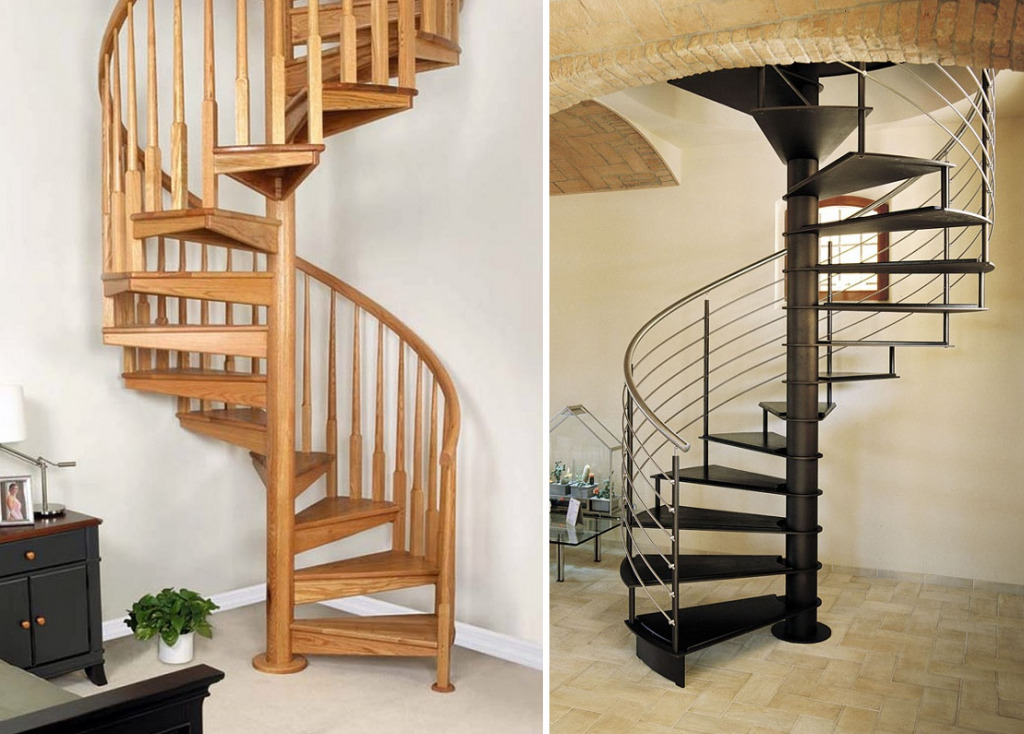

Простая деревянная винтовая лестница экономкласса, полностью созданная руками хозяина. Классическая прямоугольная конструкция с одним пролетом. Используется для спуска в подвал.

Еще одна простая недорогая конструкция, имеющая спиралевидную форму. Основные материалы, использованные при производстве составляющих: дерево и металл. Винтовая лестница опирается на центральную ось, выполненную в виде завитой трубы, имеет металлические перила-прутья. Такая конструкция весьма безопасна и проста в установке.

Межэтажная винтовая лестница из древесины S-образной формы, не имеет перил, но оснащена высоким плинтусом по всей длине. Нижняя и верхняя ступени отличаются по своей форме от остальных. Они чуть шире и более устойчивы. Небезопасна для использования маленькими детьми.

Спиральная винтовая лестница из металла для маленьких проемов. Окрашена в яркий красный цвет, по стилю сочетается с интерьером помещения. Основная опора – металлический столб и угловые стены. Тоже одна из вариаций экономкласса.

Компактные винтовые конструкции из дерева и металла подойдут для использования не только в малогабаритных многоуровневых квартирах. Такая модель также является идеальным вариантом для дачи, для помещений, в которые не имеется большого и постоянного потока людей.

Оригинальная космическая винтовая лестница со ступенями-лепестками из металла. Опора – только центральная труба, на которую нанизаны ступени. Не рекомендована для использования маленькими детьми и пожилыми людьми.

Классическая модульная винтовая конструкция. Состоит из деревянных ступеней и металлической основы. И также очень удобная для использования в узких потолочных проемах. Пригодна только для перемещения человека вверх или вниз.

Ажурная винтовая лестница, выполненная с использованием ковки. Винтажная конструкция станет не только функциональным, но и очень красивым приобретением. Внесет свой шарм в отделку помещения в классическом или ретростиле.

Чугунные винтовые лестницы встречаются довольно редко. Обычно они используются в интерьерах в стиле лофт. Эта оригинальная черная конструкция со ступенями, похожими на ступени в поезде, создает приятную атмосферу, когда все находится на своих местах. Несмотря на свою громоздкую конструкцию, чугунная лестница смотрится довольно легко и непринужденно.

Еще один оригинальный вариант для маленьких проемов в стиле лофт. Ограждение имеет монолитную конструкцию и выполнено в виде перфорированной стали.

Конструкции нового стилевого андеграундного направления производятся не только из металла. Существуют также вариации с деревянными ступенями темного окраса, а также с каменными комплектующими.

Невесомые футуристичные модели в стиле хай-тек не оставят равнодушными любителей оригинальных и практичных интерьеров. Зачастую такие конструкции имеют довольно большой диаметр, соседствуют с панорамными окнами и просторными помещениями.

Основными материалами, используемыми для изготовления винтовых лестниц в стиле хай-тек, являются металл, стекло и пластик. Все те основные сырьевые комбинации, которые так прочно укоренились в современном строительном мире.

Простые бетонные конструкции сегодня также можно встретить повсеместно в интерьерах лофт, хай-тек и модерн. Они очень громоздкие, тяжелые, но винтовая лестница из такого материала прослужит так же долго, как площадки в стандартных подъездах многоквартирных домов.

Нежная винтовая лестница в японском стиле. Способ крепления – на тетивах. Материал изготовления – пластик и дерево. Высокие монолитные перила позволяют уверенно держаться на ней. Белый цвет и оригинальный японский рисунок не оставят вас равнодушными.

Винтовая лестница как центральный предмет интерьера. Массивные деревянные марши, уложенные по спирали. Прозрачные стеклянные поручни. И нижние ступени как пьедестал для постамента. Все указывает на широту размаха и модернистский уклон помещения.

Еще одна конструкция родом из будущего. Парящие в воздухе стеклянные ступени, обрамленные практически невидимой опорой из такого же материала, упираются в периметральные стены помещения. Несмотря на кажущуюся хрупкость всей конструкции, данная винтовая лестница является очень прочной и устойчивой к механическим повреждениям. Одним из нюансов является возможность скольжения ноги по ступеням, который легко устраняется при помощи специальных силиконовых или резиновых накладок.

Подробнее о винтовых лестницах вы узнаете из следующего видео.

Размеры

При прямом типе устройства угол наклона меньше, чем у поворотного изделия. Размеры проема зависят и от типа лестницы: прямой лестнице необходим проем больше, чем винтовой или же складной. После того как размеры проема определены, к ним прибавляют по 5 см с каждой стороны – это делается для последующего удобства при отделке площадки после установки лестницы.

Лестничный проем рассчитывается исходя из таких параметров, как:

• модель конструкции;
• высота необходимого подъема;
• площадь;
• угол наклона;
• число ступенек.

Также рассчитывается стандартный набор показателей:

• длина лестницы;
• ширина лестницы;
• высота пролета;
• глубина проступи;
• высота подступенка.

Промежуток между уровнем чистого пола двух перекрытий выступает в качестве высоты. При определении числа вертикальных частей ступени необходимо учитывать рекомендуемую величину параметра их высоты, которая варьируется от 15 до 18 см. Допустимы отклонения до 12 или 20 см. При определении числа ступеней результат должен быть округлен. Количеством ступеней будет являться частное от деления общей высоты на размер подступенка.

При увеличении количества производится разбивка на 2-3 марша, которые должны быть разделены ровными и поворотными площадками.

В том случае, когда верхний этаж в доме представлен мансардой или выход производится в одну из комнат, достаточно проема шириной 0,6-0,7 м, что является отличной возможностью сэкономить свободное пространство. Если же необходим выход в холл, объединяющий несколько комнат, то для удобства и комфорта в процессе эксплуатации нужна ширина проема не менее 0,8 м.

Учитывая высоту пролета и размер ступеней, определяют предельно допустимое расстояние до перекрытий. Для этого используют следующий алгоритм с формулами:

• Определяют расстояние от пола до верхних перекрытий путем вычисления разницы интервала между полом первого этажа и полом толщины перекрытия.
• От полученной величины отнимают поочередно высоту каждой ступени.
• Прекращают вычисления, когда полученный результат составляет менее двух метров. В таком случае число отнятых ступеней будет находиться под перекрытием, а оставшиеся элементы выйдут за границы проема.

Чтобы успешно выполнить установку лестницы в уже смонтированном перекрытии, необходимо увеличить угол за счет увеличения шага подъема. Кроме того, проводя расчет проема под лестницу, можно несколько сократить размеры проступи. В некоторых вариантах модульных лестниц размер проступи может составлять до 16 см.

Также необходимо учесть такие параметры, как:

• Расположение отверстия проема. При монтаже следует учитывать, что площадь пола существенно сократится. Наиболее подходящим вариантом считается расположение конструкции параллельно несущих балок. Проем располагается возле стены, поэтому балки закреплены одним концом к стене.
• Ширину конструкции. Если подъем по лестнице предполагает выход в одну комнату, то приемлема ширина не менее 0,6 м. Если же будет находиться несколько разных помещений, то ширина проема должна увеличиваться.
• Длину лестничного проема. Расстояние между балкой в потолочном проеме и ступенями лестницы должно составлять минимум два метра.

При проектировании важно учитывать следующие показатели:

• геометрическую форму и размер проема;
• высоту помещения;
• толщину межэтажного перекрытия;
• максимально допустимые размеры будущей конструкции;
• наклон лестничного пролета;
• глубину создаваемых ступеней;
• метод крепления ограждений.

Принимая во внимание, что оптимальный параметр глубины ступенек достигает 28-32 см, потребуется точный расчет. Согласно нормативным документам потребуется сумма высоты (h) и глубины (b) ступенек в плане, равная 47 см. Глубина проступи определяется по формуле:

Глубина проступи определяется по формуле:

b = 47 – h.

Учитывая минимальную нормативную высоту прохода в два метра и ширину марша не менее 0,6 м, проем должен быть примерно 2×2,5м. При таких размерах можно обеспечить наиболее благоприятный угол наклона, который составляет от 30 до 45 градусов.

Как построить винтовую лестницу своими руками

Если речь идет про наружные лестницы, выполняющие чисто служебные функции, упор надо сделать на прочность и долговечность, а значит и составляющие необходимо выбирать соответствующие. Такие изделия не требуют дополнительной отделки и называются открытыми.

Если же предполагается изготовление винтовых лестниц для дома и дачи, то для придания внешней привлекательности, металлический каркас следует обшить декоративными панелями, поставить деревянные ступени, алюминиевыми перилами и поручни из массива или ПВХ. Это закрытый вариант.

Поворотная лестница на двух косоурах

Если предполагается делать лестницу на двух косоурах, то их длины будут равны 8,5 м для внешнего и 3,8 м для внутреннего (рассчитано ранее). Вы можете заказать сварку профиля на металлобазе или изготовить каркас из стали своими руками.

Вам понадобится металлический профиль с прямоугольным сечением. Вырезаем из него “косынки”, одни по высоте подступенка, другие по глубине проступи. Далее свариваем их вместе под прямым углом. В итоге должен получится каркас в форме “лесенки”.

Если Вы решили построить винтовую лестницу с открытым каркасом, который виден и не скрыт обшивкой, то тщательно поработайте со сварочными швами, чтобы их не было заметно. Готовую конструкция покройте эмалью.

Далее устанавливаем деревянные ступени. Проступь можно прикрутить саморезами к профилю или закрепить с помощью уголков, установленных во внутренней части каркаса.

Обязательно установите ограждения. По внешней стороне марша перила из нержавеющей стали можно приварить к каркасу ступеней, а по внутренней – прикрепить к стене. Стену внизу лучше защитить калошницей. Стойки перил привариваются на расстоянии 60 см друг от друга. Высота поручня – 90 см, пространство между стойками должно быть закрыто панелями или леерами. Также можно установить алюминиевые перила для лестниц. Отделка металлической лестницы завершена.

Модульная винтовая лестница на центральном косоуре

Сборная или модульная лестница в основе имеет один косоур, состоящий из отдельных секций, которые образуют жесткую несущий элемент – хребет, именно поэтому подобная конструкция также носит название “хребтовая лестница”. Каждая секция выставляется по высоте и направлению и закрепляется. Под каждую четвертую ступень устанавливается стойка-опора. Сборные лестницы имеют простую конструкцию и устанавливаются за считанные часы.

После того, как металлический каркас смонтирован, необходимо установить деревянные ступени. Это делается с помощью саморезов. Сборные винтовые лестницы из нержавейки не нуждаются в дополнительной отделке и прекрасно вписываются в современный интерьер.

Видео инструкция по сборке модульной лестницы

Спиральная лестница на столбе

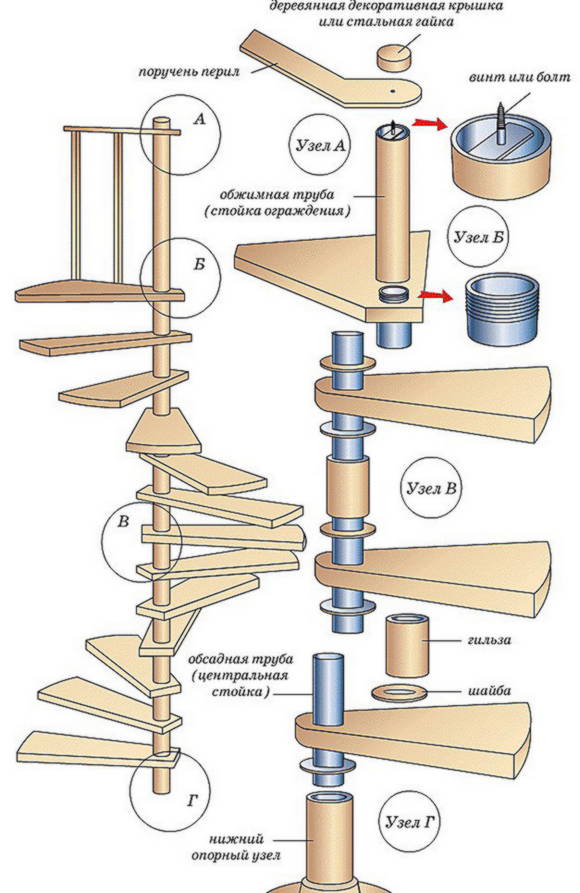

Изделие с центральным столбом или опорной трубой – классическая конструкция винтовой лестницы, пригодная для любых помещений. Она очень компактная, простая в изготовлении и монтаже. Давайте посмотрим как сделать винтовую лестницу своими руками.

Для каркаса центрального столба понадобится толстостенная труба соответственной длины. И труба потоньше и большего диаметра для изготовления гильз. Последнюю нужно нарезать на равные части так, чтобы получились гильзы высотой 230-260 мм. Отрезать надо строго перпендикулярно трубе, иначе ступени будут под наклоном.

Плотность установки гильз, которые мы будем нанизывать на центральную стойку, должна быть максимальной – без перекосов и щелей. Если вы выбрали слишком большой диаметр гильз, у Вас образуются зазоры. Чтобы их закрыть можно сделать кольца-уплотнители из трубы нужного диаметра. Потом кольца ввариваются в гильзы и шлифуются фрезером.

Чтобы изготовить ступени одинаковой формы можно использовать специальный кондуктор. Мы его сделаем из деревянных кусочков ДСП и оправки для трубы.

Теперь свариваем части ступеней под нужным углом, вкладывая их в кондуктор. Одновременно привариваем ступень к гильзе. По завершению отчищаем швы от заусенцев.

Монтаж модульной лестницы заключается в том, чтобы аккуратно нанизать гильзы на центральную стойку и разместить получившуюся конструкцию в подготовленном месте. Для большей надежности и устойчивости нижний конец стойки можно залить бетоном.

Когда установка винтовой лестницы завершена, выставляем ступени в нужные положения, придерживаясь необходимого угла. Надежно фиксируем и свариваем гильзы между собой. После грунтовки и окраски поверхностей конструкции, укладываем ступени на получившийся каркас. По необходимости проводим отделку металлической лестницу декоративным элементами. Сборка винтовой лестницы окончена.

Видео: монтаж винтовой лестницы с центральным столбом

Расчет конструкции

Схема расчета винтовой лестницы

Количество забежных ступенек рассчитывается по такому же принципу, как и в аналогичных расчетах при изготовлении маршевых лестниц прямого типа:

Чертеж для изготовления конструкции

• Глубина ступенек по средней линии — минимум 200 мм;
• Глубина ступеньки на расстоянии от опорной стойки на 150 мм — минимум 100 мм;
• В широкой части, у края лестницы, глубина ступеньки — до 400 мм;
• Диаметр конструкции – 1,5 — 3 метра;
• Диаметр для прохода внутри лестницы – 1,2 – 2,8 метра;
• Ширина марша – в пределах 750 — 1430 мм;
• Проем в перекрытии диаметром – 1,3 – 3метра.

Важный расчетный параметр, при разработке чертежа винтовой лестницы — высота подъема, для комфортного передвижения по ней.

Для примера взят расчет лестницы высотой 3 метра и шириной марша 900 мм:

• D = 900 х 2 + 200 = 2000 мм, где:
• 900 – ширина марша в мм;
• 200 — диаметр опорной стойки, в мм.

Радиус подъема конструкции равен сумме ½ ширины марша лестницы и радиуса стойки: Rn = 0,4 + 0,1 = 0,5 м

Для расчета количества ступенек используется формула, по которой подсчитывается число ступенек на один виток спирали:

• L = 2 πr : 0,2 = 2 х 3,14 х 0,5 : 0,2 = 17,2 где:
• L – число ступенек в одном витке лестничной спирали;
• r – радиус подъема конструкции;
• 0,2 – глубина проступи.

Округлив полученную величину, получаем, что один виток лестничной спирали состоит из 17 ступенек. Обычно лестница содержит один виток, но может состоять из нескольких.

Оптимальная высота ступеньки рассчитывается так, чтобы высота витка спирали была удобной и безопасной для перемещения человека достаточно высокого роста. Для этого к росту человека 1800 мм добавляется дополнительно 200 мм, затем эта величина делится на число ступенек в одном витке: h = 200 : 17 = 12 см

Общее количество ступенек для винтовой лестницы, высота которой 300 см: n = 300 : 12 = 25 ступенек.

Чтобы винтовая лестница своими руками из металла была долговечной, безопасной и комфортной для передвижения, стоит соблюдать несколько полезных правил при разработке чертежей:

• При отсутствии в конструкции подступенков, повышается ее безопасность. В этом случае нога будет прочно опираться на ступеньку и не соскальзывать с нее и в узком месте;
• Если высота прохода не меньше 2 метров, обеспечивается безопасное и комфортное перемещение и довольно высокого человека;
• Место для размещения и жесткого крепления стойки для опоры конструкции выбирается так, чтобы она выдерживала вес конструкции и массу не менее двух-трех человек;
• При размещении ступенек внахлест на несколько сантиметров, обеспечивается комфорт передвижения, к тому же дополнительно укрепляется вся конструкция. Это обеспечивает установка кронштейна между задней и передней кромками расширенной части смежных ступенек.

Конструктивные размеры для монтажа винтовой лестницы

Разработка чертежа винтовой лестницы

После проведения замеров и выполнения расчетов, составляется чертеж конструкции. При этом на нем должны быть: основной вид, вид сверху и узлы для сборки лестницы, как на фото, что позволит самостоятельно создать качественный и подробный чертеж.

На виде сверху рекомендуется тонкими линиями начертить план помещения, указать на нем место установки и вид лестницы, направление движения человека на второй с первого.

Чтобы винтовая лестница на второй этаж (чертеж для ее изготовления) была понятной и содержала все необходимые сведения, имеется специальная инструкция для ее разработки:

• На чертеже указываются тип лестницы, масштаб изображения, обычно 1:5 или 1:10;
• Деревянная поверхность в разрезе наносится круговыми линиями;
• Металлические элементы – линиями под 45°, с удобным для восприятия шагом;
• Бетон – хаотичным расположение точек и маленьких кружочков;
• Пунктирными линиями указываются невидимые детали, прилегающие к конкретной поверхности, например, ступеньки на основном виде, примыкающие к тетивам;
• Выносятся номера позиций, для составления спецификации;
• Указываются габаритные и привязочные размеры для сборки конструкции. Если отдельные детали изготавливаются по сборочному чертежу, проставляются все размеры для их изготовления или дополнительно разрабатывается детальный чертеж;
• Разрабатывая конструкции на винтовые лестницы, на чертежах обязательно составляется спецификация узлов и деталей, с указанием их количества, материала для изготовления, массы. При отсутствии места, ее можно приложить к сборочному чертежу на отдельном формате;
• Угловой штамп содержит: наименование организации разработавшей чертеж, название изделия, должности и фамилии проектировщиков, масштаб изображения, массу всей конструкции.

Инструкция к калькулятору металлической лестницы с поворотом 90 градусов

Для того, чтобы осуществить расчет лестницы из металла с поворотом на 90 градусов, используя данный калькулятор, необходимо знать высоту этажа, размер пространства, которое Вы можете выделить под лестницу, материалы, с которых Вы собираетесь её строить, и, конечно же, цели её использования. Перед тем как приступить к работе, необходимо тщательно продумать все нюансы: примыкает ли лестница к стене, или соприкасается с элементами интерьера дома, и как это должно отразится на самой конструкции и процессе её постройки. Возможно, для выбора правильного варианта по размерам и по конструкции, Вам придётся, используя калькулятор, рассчитать и сравнить несколько. Перед началом обработки материала удостоверьтесь, что чертежи деталей соответствуют лестнице, которая подходит именно для Вас и Ваших целей. При постройке прикрепляйте детали друг к другу, а саму лестницу к дому так, чтобы можно было гарантировать надёжность и прочность конструкции на протяжении десятилетий.

Лестницы на металлических тетивах, представленные на нашем сайте можно разделить на категории по четырём зависящим друг от друга критериям:

1. Габарит по длине

а. Максимальная длина — все ступени размещены на одном марше;

б. Средняя длина — ступени размещены на двух маршах;

2. Габарит по ширине

а. Максимальная ширина — ступени размещены на двух маршах, габарит по ширине регулируется изменением количества ступеней на соответствующей паре тетив;

б. Средняя ширина — ступени размещены на двух параллельных маршах, габарит по ширине равен двум ширинам лестницы;

в. Минимальная ширина — все ступени размещены на одном марше, габарит по ширине равен ширине лестницы;

3. Сложность изготовления

 а. Простая в изготовлении — изготавливается из тетив и прямоугольных ступеней;

 б. Средняя сложность изготовления — изготавливается из тетив, прямоугольных ступеней и площадок.

4. По виду тетив и креплению ступеней к ним, лестницы делятся на две категории:

а. На опорах — тетива представляет собой цельную балку, к которой прикреплены опоры для ступеней;

б. С тетивой зигзаг — тетива состоит из множества взаимоперпендикулярных частей, расположенных горизонтально и вертикально.

В каждой конкретной ситуации высота этажа уже задана. Исходя из собственных предпочтений, Вы можете выбрать уровень удобства: или выдержаны критерии удобства, или лестница более пологая, или более крутая и т. д.. Имея эту информацию, можно говорить о количестве подъёмов (ступеней и площадок) в той или иной конкретной ситуации.

Представим, что у нас, например, 13 подъёмов — ступеней и площадок. Конструкция лестницы — это форма этих подъёмов (ступени, площадки) и то, как эти 13 подъёмов размещены друг относительно друга.

Можно все эти 13 подъёмов разместить в один ряд по длине проёма — «Металлическая лестница», «Металлическая лестница с тетивой зигзаг ». В этом случае Ваша лестницы будет иметь максимальный габарит по длине, минимальный габарит по ширине и будет не сложна в изготовлении. Рассчитать металлическую лестницу на второй этаж можно с помощью удобной и интуитивно понятной программы.

Можно эти 13 подъёмов разместить в 2 ряда, повёрнутых друг относительно друга на 90° (при виде сверху) — «Металлическая лестница с поворотом на 90°«, «Металлическая лестница с поворотом на 90° и тетивой зигзаг»  (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и регулируемый габарит по ширине. Расчет ступеней металлической лестницы поможет правильно рассчитать объёмы материала, который понадобится на выполнение данной работы.

Можно эти 13 подъёмов разместить в 2 параллельных (при виде сверху) размещённых рядом ряда — «Металлическая лестница с поворотом на 180°», «Металлическая лестница с поворотом на 180° и тетивой зигзаг»  (например, 4 ступени на нижнем марше, площадка и 8 ступеней на верхнем марше). В этих случаях Ваша лестница будет иметь средний габарит по длине и средний габарит по ширине.

Калькуляторы расчёта металлических лестниц, которые представлены на нашем сайте:

• Металлическая лестница                                                                                  — 1.а.-2.в.-3.а.-4.а.
• Металлическая лестница с тетивой зигзаг                                                  — 1.а.-2.в.-3.а.-4.б.
• Металлическая лестница с поворотом на 90°                                             — 1.б.-2.а.-3.б.-4.а.
• Металлическая лестница с поворотом на 90° и тетивой зигзаг            — 1.б.-2.а.-3.б.-4.б.
• Металлическая лестница с поворотом на 180°                                           — 1.б.-2.б.-3.б.-4.а.
• Металлическая лестница с поворотом на 180° и тетивой зигзаг          — 1.б.-2.б.-3.б.-4.б.

Данная конструкция актуальна в ситуации, когда Вы хотите лестницу в два пролёта, а количество пространства в том месте, где её необходимо разместить, ограничено.

Советы

Существует множество технологий монтажа винтовой конструкции. Чтобы сделать все правильно и облегчить процесс, каждый мастер использует свои хитрости и секреты. С некоторыми из которых предлагаем вам познакомиться. Надеемся, что подборка станет полезным руководством к действию.

Основное внимание стоит уделять ступеням, от их качества и расположения зависит насколько комфортной, будет конструкция.
Немаловажным фактом является материал, из которого она будет сделана

Материалы должны отличаться прочностью, долговечностью и надежностью.
Немаловажно уделить внимание на пожаро и влагоустойчивость лестницы
При необходимости обработать дерево специальными пропитками.
Лестницу необходимо оборудовать удобными перилами, чтобы пожилые люди и дети, не испытывали дискомфорта при подъеме или спуске.
Все крепежи осуществлять качественно и надежно. На ступнях не должны торчать острые предметы.
Окрашивать основу и ступени только в чистом виде, для надежности по поверхностям можно пройтись пылесосом.
При разметках недопустимы неточности, иначе ступени будут скрипеть.
Если вдруг деревянные элементы износятся, их можно в любой момент заменить

Чтобы избежать травматизма, любую неисправность нужно сразу же устранять.
В качестве декора перил часто используют: кованые элементы, стекло, резное дерево.
За состоянием лестничных маршей нужно регулярно следить, окрашивать и очищать от засора.

Знания, как изготовить винтового типа лестницу своими руками, помогут сэкономить и придадут жилищу эксклюзивности. В сделанной собственными руками конструкции не может быть сомнений по качеству и долговечности. Представленные выше рекомендации помогут самостоятельно выбрать нужные материалы, произвести расчеты и сделать качественный монтаж.

Итог

Если кратко подвести итоги всех вычислений стандартная, а значит наиболее удобная и функциональная консоль должна выглядеть так:

1. Ширина — в наиболее узкой части 10 — 15 см, в центральной — 25 — 30 см, в наиболее широкой — 40 — 45 см.
2. Высота — 18 — 20 см.
3. Длина — не менее 80 см, но не более 1 м.
4. Форма ступени должна быть клинообразной, с краями, расходящимися под углом примерно в 40 градусов.

В общем, имея достаточные познания в геометрии и черчении, вполне возможно самому составить чертежи конструкции. А при наличии умения в обращении со строительными инструментами, можно своими руками воплотить эти проекты в жизнь.
