Вытяжка в ванной и санузле с помощью вытяжного вентилятора

Прочие параметры

Как сделать хорошую вентиляцию в ванной комнате и туалетесовмещенного санузла это значение увеличивается вдвое – до 50 м3.

Еще сравнительно недавно вентиляции не уделяли такого пристального внимания и даже в многоэтажках, построенных в советское время, вполне можно было обойтись имеющимися вентиляционными каналами, максимум – установить на кухне над плитой вытяжку. Но буквально за минувшее десятилетие ситуация изменилась кардинально:

Проведен комплекс мероприятий по повышению энергоэффективности (утепление дверей, стен и чердаков, металлопластиковые окна), который снизил уровень естественной вентиляции (воздух, поступающий/убывающий через щели в окнах, неплотно закрытые двери, «дышащие» стены) до минимума. Дома и квартиры превратились в своеобразный термос – воздух как не поступает, так и не убывает.

Ванная комната (от 8 до 16 м2)	6 – 10	90 – 300
Туалетная комната (от 2 до 8 м2)	6 – 8	90 – 190
Кухня (от 8 до 18 м2)	6 – 12	100 – 320
Погреб (от 4 до 8 м2)	6 – 8	90 – 190
Гостиные и спальни (от 15 до 25 м2)	4 – 8	90 – 300

Варианты монтажа вытяжного вентилятора

Современные двери и окна, сохраняя тепло, делают невозможным какой-либо естественный воздухообмен

Строительные материалы, химические средства и бытовая техника – все то, без чего сегодня тяжело представить наш быт, – все в разной мере являются источником веществ, которые, накапливаясь в достаточной концентрации, могут представлять большую опасность для здоровья человека.

Многолетнее отсутствие плановых ремонтов привело к захламлению и загрязнению вентиляционных каналов

Кроме того, самостоятельно проводя ремонт, жильцы часто недооценивают важность вентиляции. Простой пример – в типовых девятиэтажках в трехкомнатной квартире санузел раздельный, но в стене между туалетом и ванной есть небольшая щель, через которую насыщенный водяным паром воздух попадал в туалет, откуда выводился наружу через вентиляционную шахту. Факт! Во время ремонта многие жильцы обкладывают стену плиткой по максимуму, от пола до самого потолка, закрывая вентиляционную щель

В результате – ванная превращается в каменный мешок с повышенной влажностью

Факт! Во время ремонта многие жильцы обкладывают стену плиткой по максимуму, от пола до самого потолка, закрывая вентиляционную щель. В результате – ванная превращается в каменный мешок с повышенной влажностью.

Проведение теста позволит быстро узнать о состоянии вентиляции в ванной комнате и туалете

Стремясь создать атмосферу полной приватности (что, в принципе, вполне оправдано для таких помещений, как туалет и ванная), жильцы устанавливают на них двери, закрывающиеся максимально плотно. В результате даже в помещении, имеющем вентиляционный отвод, движение воздушных масс становится минимальным, комната превращается в своего рода «душегубку».

Последствия, к которым приводит нарушение вентиляции, весьма негативны – как для человека, так и для конструкции дома и расположенных в нем вещей:

Факт! Увеличенная концентрация в воздухе углекислого газа, что вызывает кислородное голодание, провоцирует головные боли, снижение работоспособности, сонливость, общую слабость.

Бытовой вытяжной вентилятор Electrolux со встроенным датчиком влажности

CATA EXHAUST FAN – E 100 GTH – модель с монитором, где отображается температура и уровень влажности

Кроме того это провоцирует:

Накапливание неприятных запахов.

Резкий рост влажности воздуха, что приводит к образованию конденсата на трубах, стенах и предметах мебели. Это может стать причиной образования ржавчины на трубах, разрушаются отделочные материалы (например, набухают и расслаиваются обои, происходит гниение дерева и т. д.), нарушается прочность несущих конструкций.

Высокую влажность – причина появления грибков, плесени и болезнетворных бактерий.

Накапливаются вредные испарения лаков, красок, строительных материалов и мебели.

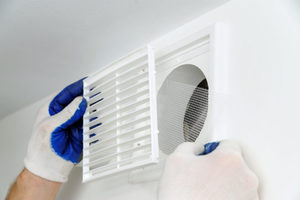

Монтаж вытяжки в ванной

Как подключить вытяжку в дачном туалете или в квартире? Монтаж выполняется просто и легко осуществляется собственными силами.

В зависимости от типа, устройство может целиком погружаться в вентиляционный канал, либо устанавливаться на стену или потолок. Потолочная вытяжка для ванной, как и настенная, в зависимости от материала поверхности крепится на жидкие гвозди, дюбели, саморезы.

Установка вытяжки в ванной требует особого внимания в плане снижения шума. Для надежной шумоизоляции по всей окружности отверстия наносится слой герметика толщиной не менее 3 мм, при этом вентилятор не должен касаться поверхности. При установке канального вентилятора для вытяжки в вентиляционный канал изнутри укладывается мягкая резиновая прокладка.

Для подключения электропитания к вентилятору в дачном туалете и ванной в стене или в потолке устраиваются глубокие канавки, а сами провода нужно поместить в гофрированный кожух.

Также вентилятор можно подключить к выключателю посредством контактной пары. Для удобства выполнения ремонта туалета на даче или в квартире для вытяжки можно установить отдельный выключатель, который устанавливаем на фазу, а не на ноль. Если в конструкции вентилятора имеется таймер, то пара проводов идет на питание, а один — на заземление.

Из-за повышенного уровня влажности, вентиляция в ванной комнате должна быть надежна и качественно функционировать. Очень многие, делая ремонт в ванной, не придают значения дополнительной вентиляции. В итоге это приводит к появлению сырости, конденсату на стенах, потолке, зеркалах. Также появляется неприятная ржавчина на металлических трубах и сантехнике. Может образовать грибок, которые часто становится причиной многих инфекционных заболеваний.

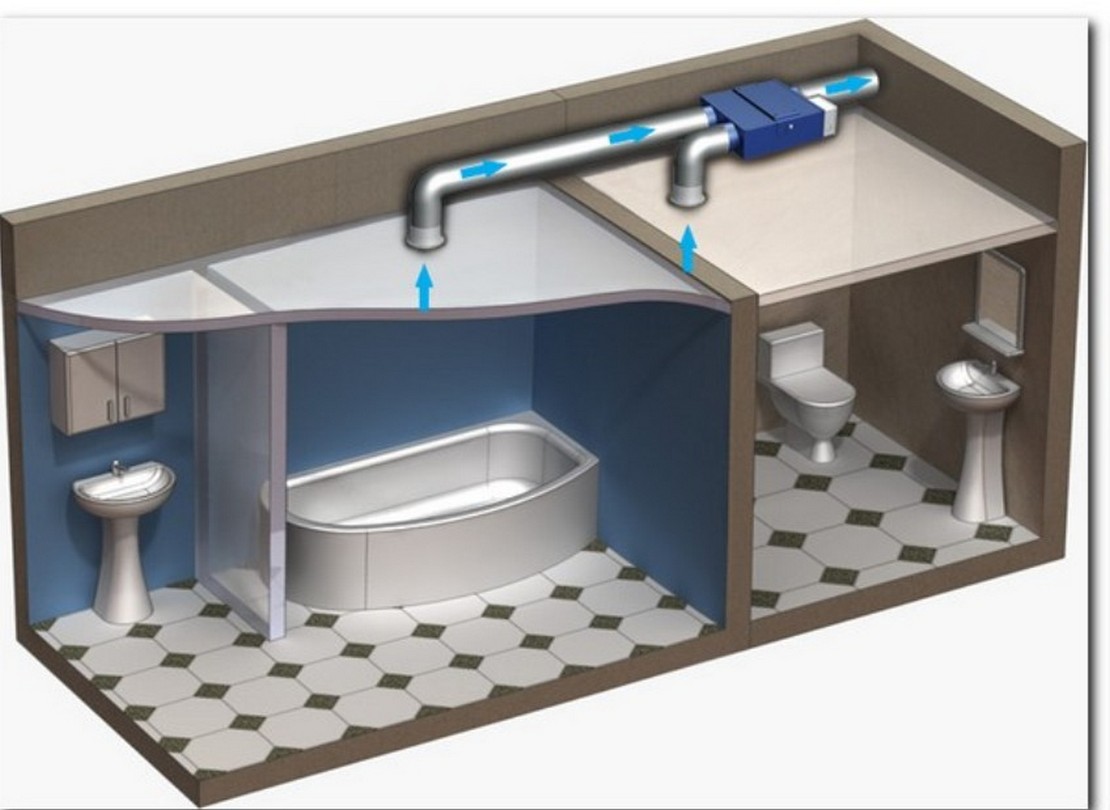

Схемы устройства вентиляционных систем

Удобнее всего, когда встраивается вытяжка в ванную комнату в потолок, – так прибор легко прикрыть навесной или натяжной конструкцией.

Рекомендации по формированию схемы следующие:

При расположении вытяжки на стене, в любой другой области кроме потолка, надо рассчитать скорость циркуляции потоков.
Перед установкой прибора расчистить вентиляционный канал из шахты. Там скапливается мусор, пыль – все это помешает нормальной работе устройства.
Если канал узкий, его можно расширить перфоратором, а широкие раструбы уменьшают фановой трубой из пластика. Для фиксации трубы применяется цемент, щели герметизируются монтажной пеной. После высыхания пены излишки срезать, чтобы выступающие части герметика не мешали установке устройства.
Затем проложить под потолком воздуховоды, конец которых закреплен к вентиляционному выходу в стене, протянуть кабель для подключения прибора. Провода защитить гофрированным шлангом, он снижает риск замыкания и порчу проводов от острых краев каркаса для подвесной системы.
Теперь обустраивается обрешетка для отделки, в зоне установки вытяжки каркас усиливается рейками так, чтобы крепежи прибора вкручивались как раз по центру реек.
При натягивании полотна в точку монтажа прибора фиксируется кусок фанеры размером больше площадки вентилятора. Крепить фанеру на П-образные подвесы, затем выровнять высоту в одной плоскости с поверхностью натягиваемого полотна.
Уложить обшивку, натянуть полотно. В точке установки прибора для вентиляции лист ГКЛ пробурить, а натяжное полотно сначала защитить монтажным кольцом, затем прорезать внутри кольца.
Подключить вытяжку к проводам, соединить с концом воздуховода, плотно вставив в раструб, затем зафиксировать прибор на фанеру или через лист ГКЛ к каркасу.

Осталось проверить систему на работоспособность, установить поверху декоративную накладку – этот аксессуар будет видно, поэтому накладку выбирают в тон покрытию.

Как выбрать вентилятор

При выборе вентилятора необходимо учесть ряд технических характеристик: производительность, безопасность, уровень шума. Эти показатели, в обязательном порядке, должны быть указаны в паспорте устройства.

Важный момент: Когда вентилятор выключен, то он своим корпусом закрывает практически всё отверстие канала вентиляции и это плохо! Таким образом ваша ванная комната практически не проветривается. Выход — ставить дополнительную или двойную решетку вентиляции.
Двойные решетки — оптимальный выбор для ванной и кухни

• Производительность вентилятора – объем воздуха, который будет перемещен за определенный промежуток времени. Для любого помещения этот показатель рассчитывается по простой формуле: объем помещения умножают на кратность воздухообмена, этот показатель задан строительными нормами. Для санузлов, которыми пользуются 1-3 человека – 6, более 3 человек – 8. Полученная цифра указывает, при какой производительности вентилятора весь воздух в помещении будет заменен свежим в течение часа. Производительность бытовых вентиляторов для туалетов и ванных комнат, обычно, составляет 90-100 м3/час.
• Уровень шума. Работа вентилятора всегда сопровождается шумом механической и аэродинамической природы, который не должен превышать 35-40 дБ. Если внутреннюю поверхность воздуховода облицевать звукоизолирующим материалом или установить в систему вентиляции шумоглушитель, показатель можно снизить. Также можно приобрести бесшумный вентилятор для ванной, который, правда, немного дороже.

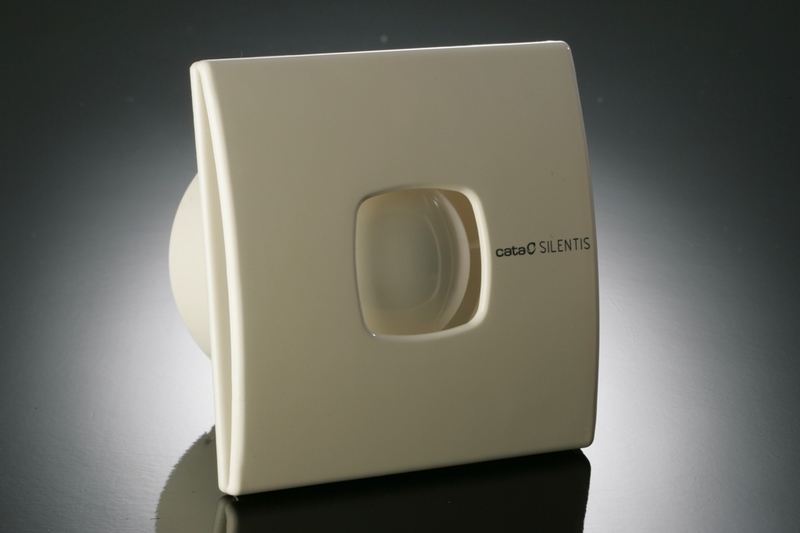

Бесшумные вентиляторы для ванной

• Безопасность. Как и любой другой электрический прибор, вентилятор подвержен короткому замыканию, особенно в ванной, где уровень влаги в воздухе достаточно высокий, поэтому лучше отдать предпочтение устройствам с высоким уровнем защиты от брызг.

Принудительная вентиляция в туалете, если он не совмещен с ванной, вопрос исключительно эстетического характера. Для маленького помещения будет достаточно вентилятора с самой низкой производительностью. Не лишним будет обратный клапан для канальной системы вентиляции. А высокий уровень шума в данном случае некоторые считают совсем не лишним, хотя при желании можно установить и бесшумный энергосберегающий вентилятор для ванной.

Советы по выбору

Если принцип действия вентилятора и способ его установки определены, можно переходить к покупке

На этом этапе важно не ошибиться в выборе качественной модели с максимальной надежностью, эффективностью и долговечностью

Чтобы подобрать оптимальный вариант, стоит обратить внимание на паспортные характеристики и особенности изделия

Производительность работы

В целом прибор за час работы должен обеспечивать смену десяти объемов воздуха в помещении.

Вытяжной вентилятор для туалета может иметь и небольшую мощность, поскольку площадь обычно невелика. Для ванной комнаты может потребоваться чуть большая производительность. Самые эффективные модели стоит приобретать для кухни, особенно если в ней установлена газовая плита. Это объясняется необходимостью полностью удалять продукты сгорания бытового газа.

Часто в паспорте прибора указана не только потребляемая мощность, но и производительность в кубометрах воздуха, которые прокачиваются за час работы. Опираясь на это значение, легко выбрать нужную модель. Для этого следует вычислить объем помещения, перемножив его длину, ширину и высоту. Полученный результат умножить на необходимую кратность смены воздуха, то есть на десять. Выбор можно остановить на модели с ближайшей большей производительностью.

Применяемые материалы

Большинство современных моделей изготавливаются из пластика. Применение прочных полимерных материалов позволяет достичь длительных сроков эксплуатации.

Качественный пластик сохраняет свои прочностные характеристики долгое время и успешно противостоит ударным нагрузкам.

Иногда бывает сложно отличить дешевый материал пониженной прочности. В этом случае может помочь внимательный осмотр поверхности деталей. Если нет следов некачественного литья, необработанных швов и других дефектов, с большой долей вероятности можно утверждать, что использован полимер высокого качества. Если же не все поверхности имеют идеальную структуру, возможно, был применен дешевый пластик, который может получить повреждения в ближайшее время после начала эксплуатации.

Уровень шума

Создаваемый прибором во время работы шум не оказывает влияния на эффективность, но может доставлять определенные неудобства. Не рекомендуется использовать устройства, создающие шум свыше 40 дБ.

Если вращающиеся элементы не закреплены жестко на валу двигателя, они могут устанавливаться на втулках или с использованием подшипников. Втулки не только усиливают шум, но и более подвержены износу, который существенно сокращает срок службы прибора.

Степень защиты

Поскольку вентилятор может использоваться в условиях повышенной влажности, стоит обратить внимание на степень защиты. Она отражена в маркировке IP, которая наносится на корпус изделия

Пылезащищенность вентилятора вполне может быть нулевой. Влагозащищенность намного важнее. Рекомендуется выбирать значение 4, указывающее на защиту от сильных направленных брызг воды. Впрочем, для вентиляторов, установленных под потолком, подойдут и меньшие значения.

https://youtube.com/watch?v=mz3NcHFO3to

Правила выбора вытяжного вентилятора

Вентилятор в ванной: роскошь или необходимость.

Как известно, в любом типовом проекте дома обязательно предусмотрена естественная вентиляция в ванной, кухни и туалета. Она включает в себя вентиляционные каналы, на входах которых стоят декоративные решетки. Движение воздуха в системе осуществляется за счет разницы атмосферного давления снаружи и внутри помещения. Вопрос в том, работает ли она полноценно, если вообще сохранена после ремонта.

Принцип работы бытового канального вентилятора

Эффективность естественной вентиляции зависит от многих факторов.

• Температура воздуха. Например, летом из-за высокой температуры, воздухообмен минимальный.
• Поступление воздуха в дом. Когда в строительстве использовались преимущественно деревянные окна с множество щелей, этот вопрос не был актуален. Но сегодня, с появлением пластиковых окон, воздух практически не проникает в помещение и это существенно снижает эффективность системы.
• Засоренность. Не многие следят за чистотой вентиляции. С годами в ней накапливается грязь, пыль, паутина, насекомые, а это, в свою очередь, препятствует движению воздушных масс.

Ванная комната – закрытое помещение с повышенной влажностью, здесь воздухообмен должен быть особенно хорошим. А единственный способ сделать его эффективным, независимо от внешних факторов – установить вентилятор. Принудительная вентиляция в ванной обеспечит необходимый объем свежего воздуха независимо от погодных условий и позволит, при необходимости, осуществлять обязательное проветривание. Но нужно учесть, что бытовые вентиляторы для санузлов, после установки закрывают собой вент канал и полностью препятствуют естественному воздухообмену.

Принцип работы бытового канального вентилятора

Решение проблемы воздухообмена таким способом имеет ряд и других недостатков.
• Любое устройство работает с определенным уровнем шума, который может доставлять дискомфорт. Неплохим решение станет бесшумный вентилятор для ванной, но тишина обойдется немного дороже.
• Производительность бытового вентилятора, обычно, выше, чем установлено нормами. Это значит, что работу устройства нужно контролировать. Особенно в холодную пору года, когда непрерывное вентилирование, непременно, повлечет за собой лишние расходы на тепло.
• Дополнительные, хоть и небольшие, затраты на электроэнергию.

На строительном рынке представлены самые разнообразные модели вытяжных систем, но прежде чем сделать выбор вентилятора для ванной, нужно определиться с некоторыми техническими и функциональными параметрами этих устройств.

Какими бывают вентиляторы бытового назначения по конструкции

Причины плохой (или обратной) тяги в туалете и ванной.

Рассмотрим несколько причин плохой вентиляции в ванной или туалете:

При открытых дверях тяга присутствует, но когда мы закрываем двери в санузел, пар и неприятные запахи повисают в воздухе. Для обеспечения притока воздуха между полом и дверным полотном делают зазор 1,5 – 2 см.
А если при закрытых окнах включить на кухне мощную вытяжку, производительностью 1000 м3/ч, то после того, как это оборудование «выберет» весь воздух из квартиры, начнет его вытягивать из единственно доступного места — вентиляционного канала санузла. Возникает обратная тяга. Как правило, ситуацию помогут изменить приточные клапаны на окнах или стенах.
Плохая тяга бывает из-за засоренности вентиляционных каналов. Воздуховод на выходе из санузла можно прочистить пылесосом, а чисткой шахт занимаются специальные службы.
Также существует проблема с последними этажами из-за маленькой остаточной высоты шахты. Удлинением каналов также занимаются спецслужбы.
Габариты шахты (сборного канала) рассчитаны на естественную приточно-вытяжную вентиляцию, но никак не принудительную. Но мощный вытяжной вентилятор в ванной, туалете и кухне сейчас скорее норма, чем исключение. И весь этот воздух сбрасывается в общую вентиляцию, создавая в шахте и вентканалах область повышенного давления. Результат — обратная тяга в ваших квартирах. Тут вы изменить ничего не в силах, поэтому единственный выход — установить вытяжной вентилятор.

Выбор прибора для вентиляции

При обустройстве вытяжки в санузле нужно будет подобрать подходящий вентилятор.

Рассмотрим параметры, на которые следует обратить внимание:

Вначале необходимо узнать его мощность, то есть, какое количество воздуха он может продвигать по системе. В основном, это значение находится в зависимости от диаметра изделия.
Диаметр вентилятора. Подробнее об этом показателе будет изложено ниже.
Немаловажный фактор – дизайн прибора. Некоторые изготовители производят вентиляторы с заменяющейся наружной панелью. Модели Elicent, Electrolux, Ballu выпускаются с разными оттенками по цветовой гамме.
Красивый и модный прибор можно разместить так, что он будет в центре внимания при входе в ванную. А можно наоборот, спрятать за панелью, и его не будет видно

Единственное условие, которое нужно соблюдать – не допускать его контакта с внешней электропроводкой, ведь прибору придется находиться в зоне повышенной влажности.
Обратить внимание при выборе на шумность вентилятора, поскольку лишний шум в ванной действует раздражающе. Уровень шума, не влияющий на слух, не должен превышать 25-27 дБ.

А также нужно обратить внимание на гарантию, какую предоставляет производитель. Если срок ее составляет меньше 12 месяцев, то лучше воздержаться от покупки этой модели

Разберем более детально некоторые характеристики вентилятора.

Расчет мощности

Прежде необходимо вычислить объем комнаты.

V= a × b × h, где:

а – длина комнаты;

в – ширина;

h – высота;

V – объем помещения.

а. Например, ванная комната имеет размеры: 1,5 – длина; 1,5 – ширина; 2,8 – высота. Путем перемножения узнать объем комнаты. Он равен 1,5 × 1,5 × 2,8 = 6,3 м³. Округляем до 6 м³.

Для расчета производительности надо объем помещения умножить на кратность воздухообмена (это значение определяется из справочника по СНиП). Число замены воздуха в ванной комнате составляет 6-8 раз, для туалета этот показатель равен 8-10 раз. Конкретное число выбирается в зависимости от количества членов семьи, воспользовавшихся процедурами в этих комнатах.
Соответственно, из таблицы подбираем нужную кратность воздухообмена, например, возьмем для ванной комнаты показатель 8. Умножаем 6 м³ × 8 = 48 м³/ч. Другими словами, за один час должно быть заменено 48 м³ воздуха.

По полученным расчетам для ванной нужно подобрать соответствующий вентилятор. При этом обычно добавляется до 30% от общей производительности прибора.

Диаметр устройства

Сейчас на рынке вентиляционной техники можно найти изделия с разным сечением воздуховода. К классическим размерам относятся: 100, 105, 125, 160 мм и другие. Подбирать по диаметру такие устройства нужно, в первую очередь, исходя от размера отверстия вентиляционной шахты.

Во-вторых, от необходимых параметров изделия. Например, от диаметра лопастей ощутимо будет зависеть мощность вытяжного устройства. Очевидно, что чем больше диаметр, тем большей производительности будет прибор.

В домах постройки 60-х – 70-х лет квартиры сравнительно небольшие, и там лучшим вариантом будет диаметр 105 мм. В новостройках же последних десятилетий квартиры сдаются с большей площадью, в этом случае рекомендуется сделать выбор на 125 или 160 мм.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй — это питание приходящее с распредщитка (Гр.Осв)

третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L — к клемме с аналогичной маркировкой

фазу таймера вентилятора — на средний контакт с надписью Т

нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света

Ни о какой автоматике и задержке времени здесь речи быть не может

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Основные критерии выбора

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

сам вытяжной вентилятор с таймером
