Cоединение металлической трубы с полипропиленовой

Причины соединения труб из разных материалов

Сегодня соединение полипропиленовой трубы с металлической можно встретить в основном в трех случаях:

1. строительство. Не секрет, что при возведении нового строения решением многообразных задач занимаются разные организации. Так, подведение теплотрассы может выполнять один исполнитель, а прокладку канализационных колодцев – другой. Не факт, что оба исполнителя остановят свой выбор на трубах из одного материала;
2. плановая замена. С течением времени трубопровод и стояки в домах заменяются на новые, так как старые приходят в негодность. Разумеется, гораздо проще в данном случае локально соединить металлическую и пропиленовую трубу, нежели расселить весь дом и поставить его на капремонт;
3. текущий ремонт. Довольно часто в старых домах происходят поломки старых металлических труб. Сомневаюсь, что жилконтора или владелец дома готов потратить кучу времени на поиски чугунных труб, гораздо легче будет осуществить замену испорченной конструкции на современную полипропиленовую;
4. частный ремонт. Здесь речь идет о личной инициативе владельца квартиры. Очень часто при такой локальной замене металлическая труба от соседей соединяется с полипропиленовой.

Фитинг гебо. Гебо соединение для отопления

Гебо/GEBO

Соединительная муфта гебо поможет вам подключиться к железной трубе не нарезая на ней резьбу. Бывают случаи, когда нет альтернатив этому соединению. Например если труба старая и на нарезать резьбу на ней уже рисковано.

GEBO или GEBO ARMATUREN GMBH, это название производителя компрессионных фитингов, т.е. фитингов с помощью которых можно соединять железные трубопроводы методом обжима.  Производится в германии.

Выглядит она вот так:

На фото, уже побывавшее в работе устройство в течении нескольких лет на стояке холодной воды, резиновый уплотнитель за это время не разрушился и остался таким же эластичным как и в новом фитинге.

Подобные соединения я устанавливаю в случаях срочного ремонта и невозможности нарезать резьбу. Соединения вполне надёжное. При правильном монтаже можно даже не сомневаться в его «честной» работоспособности.

Данные фитинги бывают разные: с наружной резьбой, внутренней, тройники, соединители и все они разного диаметра. Есть даже «вампирчики», т.е. это такие устройства с помощью которого можно подключиться к основному трубопроводу просверлив в нём отверстие.

В данном материале мы рассмотрим только прямой фитинг ибо это позволит понять принцип действия сего фитинга.

Раскручиваем :Пример схема, найденная в сети:

Как видите, все достаточно просто. Пример монтажа: На первом снимке, видно как к ней уже прикручен шаровой кран. На втором, к кранику уже прикручен переходная муфта на полипропиленовую трубу.

Кое что о монтаже.

При монтаже этого устройства, надо очистить трубу от каски и от всего что не является трубой. Надо четко соблюдать последовательность всех колец: на трубу одевается большая гайка, за тем конусовидное зажимное кольцо, далее плоское прижимное кольцо и резиновый уплотнитель и только потом корпус. Потом это дело стягивается большим разводным ключом/шведкой.

И напоследок…

Spiritiara  пишет:

Всем привет! Я не мастер, но внесу свою небольшую лепту — возможно кому-то поможет. Мне ставили Gebo на ХВС и ГВС при замене участков стояков. Так вот через 2-3 месяца (точно не помню) трубу ГВС вырвало из муфты (труба ушла вниз почти на 20 см). После того, как я пробежался по всем нижним этажам в попытке понять как такое возможно и куда делась труба, спустился в подвал и увидел замечательную картину: новенькая труба стояка (ЖЭК поменял накануне участок в подвале) выходит из потолка (подвала) и под углом 90 гр уходит метров на 10 к стене. И все это счастье без каких-либо креплений: подвесов, подпорок и т.д. Другими словами, из-за того что прогнили межэтажные крепления (или как они там называются) и не было никаких креплений в подвале — труба ГВС просто «висела» . В конечном итоге ее из Gebo (слабое место) и вырвало

Чего этим хочу сказать: Gebo — штука хорошая, сам хочу на отвод от стояка поставить, но обращайте внимание, чтобы она не ставилась там где есть нагрузка «на разрыв». Надеюсь, писал не зря

Варианты соединения металла и полипропилена

Существует две технологии, позволяющие стыковать сталь и полимер:

1. Резьбовое соединение используются для труб под давлением, и диаметром не более 40 мм.
2. Фланцевое соединение исполняется без резьбы, и примнется на трубопроводах диаметром от 40 мм и более.

Каждый из методов имеет ряд особенностей, и предполагает использование специальных устройств.

Резьбовое соединение: пошаговая инструкция

Для стыковки металла и полимера потребуется специальный переходник – фитинг. С одной стороны это муфта с гладкой поверхностью, с другой располагается резьба. На муфту напаивается пластмасс, другой край прикручивается к железному выводу трассы.

Пошаговая инструкция:

1. Стояк разрезается, либо если имеется муфта, то ее откручивают. Если речь идет о срезе, то после, нарежьте леркой новую резьбу.
2. Исключить утечку воды поможет ФУМ лента или льняной уплотнитель. Ее наматывают в 1-2 витка по виткам (по часовой стрелке).
3. Устанавливается уплотнительное кольцо.
4. Накручивается фитинг «Американка» очень нежно, так как он изготовлен из хрупкого сплава.

Муфта приваривается к полипропиленовой трубе при помощи паяльника. После этого можно подавать воду.

Фланцевое соединение по шагам

Фланец – это соединительное устройство без резьбы, позволяющее осуществить переход с железных на пластиковые трубы. Он представляет собой втулку, которую устанавливают в стальной или чугунный вывод трассы. Фланец крепится к полипропилену при помощи болтового соединения, что исключает осевое смещение и разгерметизацию.

Порядок монтажа следующий:

Металл срезается, заусенцы удаляются болгаркой

Важно, чтобы срез был перпендикулярным оси трубопровода. Фланец подгоняется напильником, если на его поверхностях имеются мешающие выступы

Наплывы на кромках снимаются, т.к. они могут повредить полипропилен. Фланец с переходником прижимается при помощи соединительных болтов. Затягивать сразу не нужно. Подтянуть можно будет после того, как будет включена система. Это в случае, если будет выявлена утечка.

Особенности применения изделий из металла и полимерной трубной продукции

Свойства любых, в том числе металлических труб, определяются характеристиками материала, применяемого для их изготовления:

• чугун использовался при закладке трубопровода ещё в не столь далёкие советские времена. Он и поныне считается хрупким материалом. Чугунную трубу легко разрушить одним более-менее сильным ударом. Однако у изделия из относительной новинки — Высокопрочного Чугуна с Шаровидным Графитом (сокращённо ВЧШГ) – уровень ударной стойкости сопоставим со значением этого параметра стальной трубы;
• сталь. Этот материал подвержен воздействию коррозии, а на внутренней поверхности изготовленных из него элементов трубопровода образуются скопления грязи и примесей;
• нержавейка. По-прежнему является самым дорогим металлом, служащим долгие годы, но трудным в обработке.
• оцинкованная сталь отлично зарекомендовала себя по уровню стойкости к коррозионным процессам, но профессионалы отмечают сложность установки изготовленных из неё труб.

Стальные трубы используются для монтажа трубопроводов и в современном мире, так как по прочности им практически нет конкурентов

Пластиковые элементы трубопроводов также подразделяются на несколько видов:

• полипропиленовые детали. Не требовательны в уходе и просты в монтаже. Часто раскупаемый материал;
• полиэтиленовые годятся как для водопровода, так и для прокладки канализации;
• ПВХ изделия применяются для закладки канализации автономного типа;
• металлопластиковая трубная продукция.

В каких случаях проводится стыковка двух разных труб

Ситуации встречаются разные, чаще всего соединение производится при проведении ремонта зданий или помещений с производством монтажа новых сетей. На бытовом уровне это замена внутренней разводки водопровода холодной и горячей воды, отопительной системы и канализации. На уровне промышленных объектов и трасс – это не только капитальный ремонт с заменой, но и перевод на экономически выгодные материалы. В этом плане пластик в разы дешевле металла.

Пластиковые трубы по выдерживанию внешних нагрузок уступают металлическим. Поэтому внешние сети собирают из последних, особенно в местах прокладки и монтажа под автотрассами и железнодорожными путями. Поэтому стык между двумя видами труб – простая необходимость, встречающаяся часто.

Особенности соединений без пайки

Соединение пластиковых труб без пайки не потребует больших финансовых расходов. И доставать где-то дорогостоящее паяльное оборудование (очевидно, что оно есть далеко не у каждого) тоже не придётся.

Стоит признать, что сам процесс пайки кажется некоторым очень сложным. Человек должен уметь правильно обращаться с паяльным аппаратом, устанавливать нужное давление и температуру, подбирать припой. В общем, чтобы качественно спаять трубы, нужно знать действительно много нюансов.

Причём вместо паяльника предлагается использовать газовую горелку или зажигалку. Но и этот способ у некоторых может вызвать отторжение, так как здесь приходится иметь дело с открытым огнём.

Представим форс-мажорную ситуацию: случился прорыв пластикового водопровода. На то, чтобы вернуть ему герметичность методом пайки, может уйти много времени

А восстановление герметичности труб, соединённых без пайки, может быть осуществлено гораздо быстрее — это действительно важное преимущество

Достоинства и недостатки различных способов соединения

Все вышеперечисленные способы используются сегодня в решении задачи стыковки трубопроводов из металла и пластика. Все они относятся к категории разъемных соединений, что дает возможность при необходимости провести демонтаж трубопровода для дальнейшего его ремонта или прочистки с последующим монтажом. Это их общий большой плюс.

Касаемо резьбового соединения, не все домашние мастера имеют опыт герметизации стыка. Это приводит к протечкам и переделке

Поэтому важно правильно проводить данный процесс, используя самые передовые материалы. Это не касается стыка при помощи американки, где используется резиновая прокладка

Она со временем теряет свои свойства, становится тоньше, что приводит к появлению подтеков. Исправить ситуацию несложно, поменяв прокладку на новую.

Что касается фланцевых соединений, это стопроцентная герметичность при правильном подборе толщины используемой прокладки. Она со временем становится тоньше, теряет свои характеристики, но, как и в случае с американкой, заменить ее на новую проще простого: надо расслабить болты, вытащить старую манжету и поставить новую, затягивая болтовое соединение.

Разнообразие соединения двух разных труб дает возможность выбрать подходящий вариант, обеспечивающий качество конечного результата с возможностями производителя работ. Все обозначение технологии просты, не требуют больших затрат. Основное – правильно провести монтажный процесс.

Рекомендуем посмотреть видео о соединении разных труб:

Способы соединения труб из пластика и металла

Трубопроводные магистрали, применяемые в системе отопления, водопровода, газоснабжения, находятся под довольно высоким давлением, поэтому к стыкам предъявляются повышенные требования по прочности и герметичности.

При помощи резьбовых фитингов

Резьбовые соединения — одни из самых известных и популярных видов сращивания различных деталей, имеющих цилиндрическую форму. Принцип резьбового крепления состоит в нарезании на стенках стальных труб резьбы внутри или снаружи, а на ответную деталь из пластика крепится соответствующий резьбовой фитинг.

Типовой переходник с металлической трубы на пластиковую состоит из двух частей — один участок подсоединяется к пластмассовой детали, а второй патрубок с резьбой внутри или снаружи, фитингом типа американка, прикручивается к стальному элементу.

Рис. 6 Сопряжение фитингов с изделиями из ПЭ (НСПС), ПП (пайка), PEX (напрессовка) и PE-AL-PE (опрессовка)

В зависимости от материала труб используются следующие способы монтажа на их торцах резьбовых фитингов:

Полипропиленовые ПП. Переход с железной трубы на полипропилен состоит из металлической части с резьбой и короткого ПП патрубка, имеющего внутренний посадочный размер, равный внешнему трубной оболочки. При сборке переход со стальной трубы на полипропилен и внешняя стенка ПП-трубы нагреваются специальным паяльником и соединяются вместе на некоторое время до спайки полипропилена. При данном способе стыкования ответная деталь из металла должна иметь резьбовую нарезку.

Полипропиленовые трубы можно соединить с металлической, имеющей наружную резьбу чуть большего диаметра, чем внутренний полипропиленовый, более простым способом. Для этого паяльным утюгом разогревают внутреннюю полость ПП-трубы и быстро одевают ее на стальной резьбовой отвод, обжимая руками, после остывания полипропиленовую деталь можно вкручивать и выкручивать по своему усмотрению.

Полиэтиленовые ПЭ. Самое распространенное соединение водопроводных ПЭ труб с металлическими  производится при помощи компрессионных фитингов, которые выполнены из пластика (полипропилена или полиэтилена). Принцип компрессионного фитинга заключается в обжиме муфты специальной цанговой шайбы, которая находится внутри фитинга. Эта цанга имеет обратные пазы, которые врезаются в тело трубы и не дают стыку разъединяться при высоких давлениях.  Данным методом соединяются водопроводные трубы диаметром от 20 до 110 мм, а также скважинные адаптеры к водопроводной магистрали.

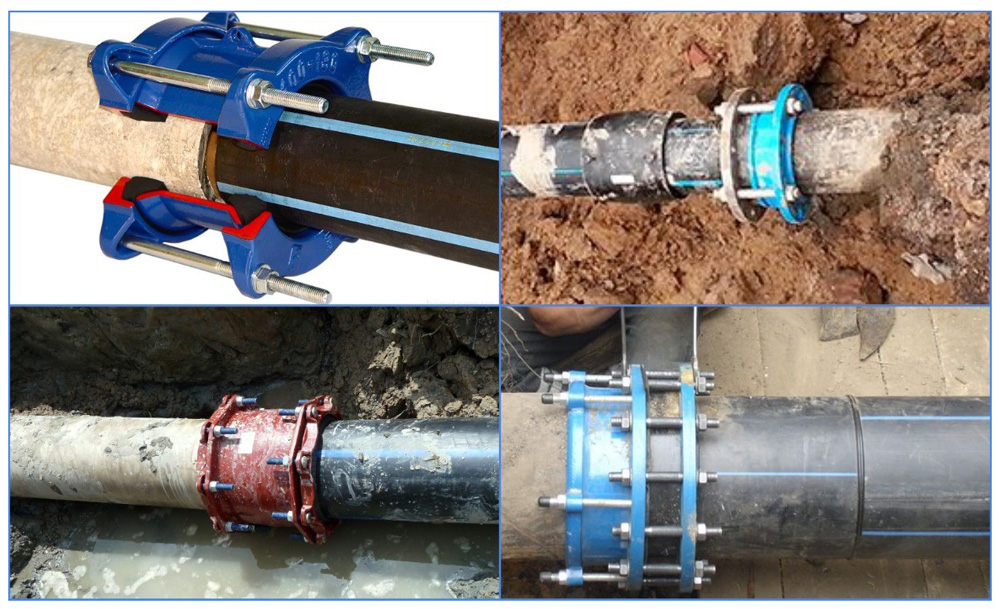

В промышленной сфере для сопряжения ПЭ-труб со стальными применяется неразъемное соединение полиэтилен-сталь НСПС, представляющее собой терморезисторную сварку под давлением двух коротких патрубков из указанных материалов.

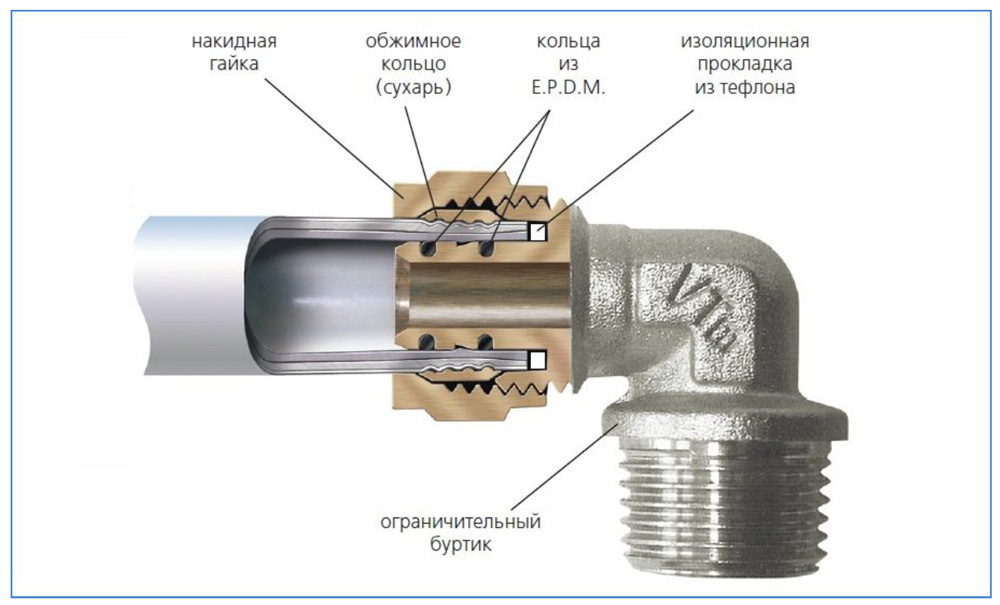

Рис. 7 Принцип сопряжения компрессионной муфтой

Сшитый полиэтилен, металлопластКомпрессионная муфта. На пластиковую трубу одевается накидная гайка с внутренней резьбой, под которой находится зажимное кольцо с прорезью. Внутрь трубной оболочки вставляют переходную муфту с уплотнительными кольцами для обеспечения жесткости стенок. При прикручивании наружной резьбовой гайки к резьбе металлической трубы происходит прижимание ее стенок к внутреннему переходнику, что обеспечивает герметичность и одновременную стыковку.
Опрессовка. Переходной металлический фитинг с уплотнительными кольцами или ребрами в виде елки вставляют внутрь трубы, сверху на трубную оболочку одевают гильзу, которую затем сдавливают специальным инструментом, прижимая внутренний штуцер к стенкам трубы. Ответная металлическая деталь может иметь любую форму и наружную или внутреннюю резьбу, американку – ассортимент опрессуемых фитингов весьма широк.
Напрессовка. Переходной фитинг вставляют внутрь трубы, сверху на ее оболочку одевают гильзу. Далее с помощью специального инструмента гильзу сдвигают вперед, сдавливая тем самым трубную оболочку снаружи и прижимая ее к стенкам внутреннего переходника, имеющего различные форму, тип и размер резьбы.

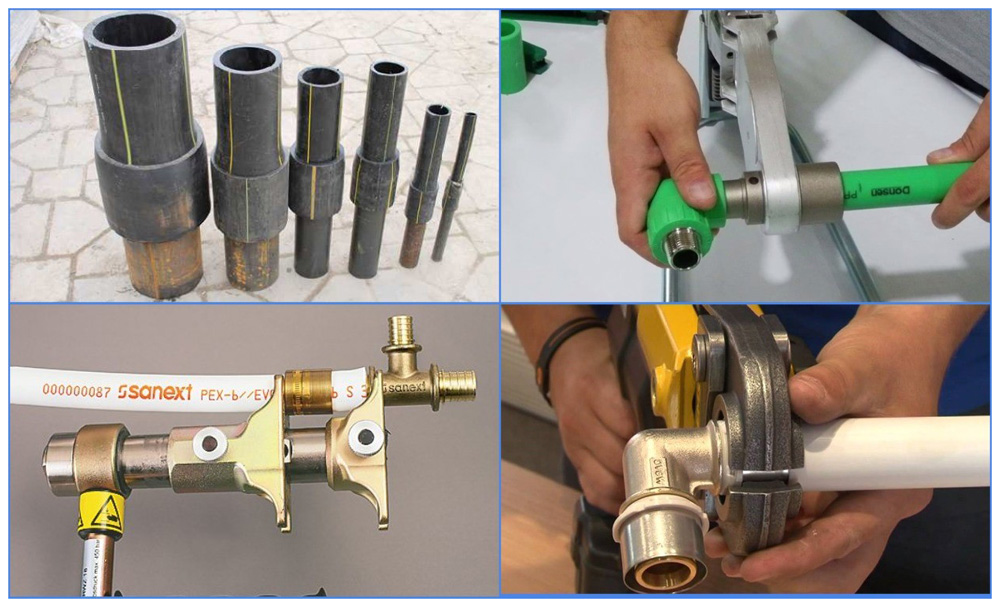

Рис. 7 Варианты соединения труб с помощью специальных муфт

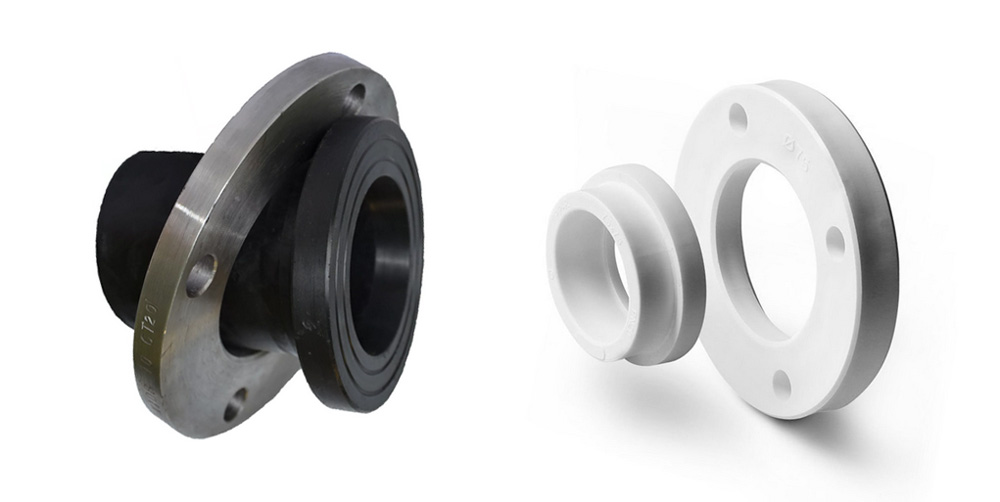

Рис. 8 Втулка полиэтиленовая и бурт из полипропилена в сборе для реализации флацевого соединения

Устанавливаем фланцы

Этот вариант больше подойдёт тем, кто работает с большими диаметрами. Благодаря ему в процессе эксплуатации возникает меньше проблем с доступом при необходимости сделать очистку.

Фланцы выглядят как диски плоской формы с опорой на прямые бруты.

Монтаж труб в системе состоит из нескольких этапов.

Начинается всё с создания ровного среза на концах заготовок. Главное – чтобы пыль и стружка внутри отсутствовали.
Затем переходят к надеванию фланцев на срезы, подготовленные заранее. Между местами с дисками располагаем прокладки из резины.
Для соединения фланцев друг с другом применяют болты

Важно, чтобы затягивание было равномерным, без прикладывания больших усилий.

Склеивание пластиковых труб

Поскольку у клея низкая механическая прочность его используют в сочетании со специальными фитингами или для стыковки пластиковых труб с раструбами. Состав на основе эпоксидной смолы и отвердителя применяется обычно для соединения пластиковых водопроводных труб, по которым подается холодная вода. Но есть марки клея выдерживающие высокую температуру.

Текучие виды продаются упаковками, где жидкие компоненты помещаются в разных емкостях. Перед работой они смешиваются. Составы для «холодной сварки» продаются в виде брусков похожих на пластилин, у которых верхний слой состоит из отвердителя, а внутренний из пластичной массы. При покупке лучше приобретать двухкомпонентный клей с добавками, улучшающими адгезию. При этом нужно интересоваться, для каких материалов он предназначен, так как не каждый состав подходит для склеивания полипропиленовых труб.

К достоинствам склеивания относятся:

• надежная герметизация стыков;
• большой ассортимент марок клея дает возможность выбрать состав для работы с конкретным видом пластика;
• компактность стыка улучшает презентабельность трубной разводки.

Работа проводится при температуре воздуха +5 — +35˚C в защитных перчатках. Поскольку клей легко воспламеняется рядом не должно быть источников открытого огня. Приготовленный состав используется в течение 20 минут, иначе он затвердеет. Для нанесения клея потребуется кисточка с натуральным ворсом. Обычно она вложена в упаковку.

Концы пластиковых труб очищаются от заусенцев и обрабатываются наждачной бумагой, чтобы сделать поверхность шероховатой. После обезжиривания метиленхлоридом ее покрывают тонким слоем клея. Состав наносится на участок, который будет вставляться в фитинг или раструб и на 2/3 длины внутри них. Концы вставляются до упора и удерживаются в этом положении в течение 30 — 60 секунд. Через 15 — 20 минут клей схватится, но максимальную прочность наберет через сутки.

Склеивание пластиковых труб

Чтобы смонтировать трубопровод необязательно уметь паять пластиковые трубы. Достаточно выбрать подходящий способ соединения из перечисленных в статье, чтобы всю работу выполнить самостоятельно. Однако следует учитывать, что самыми надежными будут стыки на муфтах, а клееные соединения чаще всего выполняются в экстренных случаях. Поэтому использовать их лучше на неответственных трубопроводах, например, для системы полива.

Типы соединения стальных труб

Стыковка пластика со сталью и пластика с чугуном отличаются чисто технологически. Соответственно в процессе соединения используются разные соединительные элементы. Соединение пластиковых труб с металлическими (стальными) производится двумя способами:

1. Резьбовым.
2. Фланцевым.

Резьбовое соединение

Здесь два варианта с использованием разных соединительных фитингов.

1. Применяется ниппель из пластика, внутрь которого запаяна жестко муфта с нарезанной внутренней резьбой. Для соединения необходимо к металлической трубе приварить сгон с резьбой. Если сварки (электрической или газовой) нет, можно нарезать резьбу плашкой. Ниппель накручивается на резьбу, но предварительно на нее наматывается уплотнительный материал, к примеру, ФУМ-лента. Основная задача – провести накручивание ниппеля, чтобы соединение между ним и металлической трубой было герметичным. Далее приваривается полипропиленовая пластиковая труба к свободному концу ниппеля, который собой представляет патрубок диаметром, равным диаметру подсоединяемой трубы. Сварка производится специальным аппаратом посредством двусторонней муфты.

Ниппельное соединение пластиковой и металлической трубы

1. Соединение производится специальным фитингом, который называют американкой. Состоит из двух частей: одна – металлическая с накидной гайкой и внутренней резьбой, вторая пластиковая, в которую впаяна металлическая муфта с нарезанной внешней резьбой. Первая приваривается к металлическому трубопроводу, вторая к пластиковому. Обе части соединяются между собой накручиванием первой на вторую. Герметичность стыка обеспечивает резиновая прокладка, уложенная между двумя частями.

Фланцевое соединение

В быту такой вид стыковки двух трубопроводов встречается не часто. Обычно его используют для прокладки внешних сетей. Суть соединения заключается в том, что на стальную трубу приваривается стальной фланец электро- или газосваркой. Есть вариант насадки стального или пластикового фланца на трубу при помощи резиновой прокладки, которая герметизирует плоскость соприкосновения. Способ не такой надежный. Поэтому лучше использовать сварку.

Что касается стороны полипропиленовой трубы, то здесь используется специальный фитинг с фланцем. Его приваривают к пластиковому трубопроводу. Производители сегодня предлагают достаточно большой ассортимент этого вида соединения именно для пластиковых труб:

• стальной фланец с пластиковым патрубком, на конце которого есть бортик, куда упирается первый;
• пластиковый фланец с патрубком приваривается к трубопроводу;
• то же самое, только соединение с трубой производится посредством компрессионной муфты.

Что касается самого соединения, то между двумя фланцами устанавливается резиновая или паранитовая прокладка, а крепление производится четырьмя болтами.

Фланцевое соединение двух трубопроводов из разных материалов

Основные ошибки

Во время стыковки трубопроводов из полипропилена и металлопластика часто допускают следующие ошибки:

• прилагают большое усилие, что приводит к уменьшению внутреннего диаметра;
• выполняют неплотное соединение, поэтому возникает течь;
• не используют уплотнительные материалы — лен-паклю, сантехническую пасту, силиконовый герметик.

Одной из ошибок также является несоблюдение температурного режима и время нагрева ПП деталей, когда необходимо спаять полипропиленовые элементы фитингов с ПП трубами. В результате не удается создать монолитный стык, если полимер был недостаточно нагрет.

Когда пластик перегревается, происходит деформация изделий и уменьшение внутреннего диаметра. Поэтому снижается пропускная способность системы.

Особенности фланцевого крепления

При этом варианте крепежа полимерных и металлических труб используются специальные разъемные приспособления – фланцы и хомуты. Они не только позволяют создать прочный стык, но и дают возможность доступа к месту соединения труб (для этого достаточно открутить болты).

На представленной схеме показано соединение металлической и пластиковой трубы при помощи хомута. Такой крепеж можно использовать на отрезках трубопровода большого диаметра

Существуют несколько вариантов подобных приспособлений, среди которых особенно распространены:

Свободные хомуты, опирающиеся на прямой бурт Такие детали предназначены для монтажа легких элементов диаметром до 30 см, а также для средних и тяжелых труб, у которых этот показатель не превышает 15 сантиметров. Свободные хомуты с опорой на конусный бурт помогут создать конструкции из труб диаметром не более 20 см

Клинковые крепежи с фигурным фланцем и стальным выступом считаются универсальными, их можно применять для стыков разных элементов, при этом важно обращать внимание на размер. Прямой бурт с конусным переходом позволяет значительно увеличить прочность соединения

Вне зависимости от используемой модели хомута, для создания соединения нужно придерживаться следующего регламента работ:. Вне зависимости от используемой модели хомута, для создания соединения нужно придерживаться следующего регламента работ:

Вне зависимости от используемой модели хомута, для создания соединения нужно придерживаться следующего регламента работ:

Перед началом манипуляции важно подобрать элемент необходимого типа, размер которого соответствовал бы диаметру металлической части трубопровода. Следует внимательно осмотреть выбранную деталь: на детали не должно быть острых заусенцев, которые могут поцарапать и повредить достаточно хрупкие пластиковые требы

На стальной (металлической) трубе определяется место предполагаемой врезки, затем она аккуратно разрезается (края должны быть ровными). После этого на металлическую деталь надевается хомут. Для обеспечения герметичного соединения к нему добавляется прокладка из резины, которая не должна выходить за линию среза больше, чем на один сантиметр. Далее нужно соединить все элементы крепежного узла, скрепив при помощи болтов хомут на металлической трубе с аналогичным элементом, установленным на полимерной детали.. Затягивание болтов нужно производить спокойно и равномерно, делая полный оборот резьбы и не допуская излишнего приложения сил, чтобы не повредить достаточно хрупкую деталь

Затягивание болтов нужно производить спокойно и равномерно, делая полный оборот резьбы и не допуская излишнего приложения сил, чтобы не повредить достаточно хрупкую деталь.

Галерея изображений

Фото из

Фланцевый фитинг с привариваемым кольцом

Ремонт наружного трубопровода фланцем

Замена участка внутреннего трубопровода

Использование фланцев большого диаметра

О применении хомутов в соединении, ремонте труб и фиксации открыто проложенных трубопроводов подробно написано в этой статье.

Подводя итоги

Как видно из вышесказанного, процедура монтажа тем и другим способом довольно простая

В первую очередь, важно уделять внимание соответствию размеров труб и стыковых элементов. Также следует внимательно осматривать все элементы на отсутствие изъянов, трещин и заусенцев. Любое повреждение негативно скажется на надежности конструкции, в результате чего спустя некоторое время придется заново производить ремонт водопровода

Любое повреждение негативно скажется на надежности конструкции, в результате чего спустя некоторое время придется заново производить ремонт водопровода.

И последний момент – это четкое следование инструкции. Всю работу необходимо производить пошагово, не пренебрегая этапами и следуя рекомендациям

Особое внимание следует уделять герметизирующим средствам, и ни в коем случае не забывать про них, так как они – важная составляющая всей водопроводной конструкции. Не стоит и наносить их в большом количестве – спасибо за это трубы не скажут
