Как починить сливной бачок унитаза: устранение наиболее частых поломок

Ремонт сливного бачка с двумя кнопками

Бачки с двумя кнопками производятся для того, чтобы можно было использовать два режима слива – полный и экономный. Арматура в таких бачках оснащена мембранным клапаном слива. Если вы нажимаете на кнопку экономного режима, рычаг не позволяет крышке клапана опускаться до конца, и вода расходуется частично.

Сливной механизм с двумя кнопками

• Самая распространенная поломка этой системы – западание кнопок. Снимите крышку бачка и установите кнопки в правильное положение.
• Постоянно течет вода. Меняете либо прокладку, либо мембрану.
• При нажатии не спускается вода. Это случается, если произошло разъединение рычажного механизма. Проблема решается элементарной установкой зацепов на место.

Вода протекает на участке соединения патрубка подачи воды с бачком. Если причина в повреждении герметизирующей прокладки, ее нужно менять. Отсоедините патрубок подачи воды, снимите крепежные винты и замените старую прокладку на новую аналогичного размера.

Течет вода в унитазе после наполнения бачка

Уровень жидкости в сливном бачке поддерживается благодаря специализированному запорному механизму. Для разных моделей его конструкция может отличаться, но принцип действия одинаков.

Запорный механизм состоит из поплавка и крана.

Устройство бачка

Поплавок изготавливается из легких материалов. В некоторых моделях он наполнен воздухом. Кран устанавливается на патрубок подачи воды. Управление краном осуществляется штоком поплавка. По достижении водой установленного уровня, шток поднимается и перекрывает кран. Поступление жидкости прекращается.

Чтобы исключить вероятность затопления помещения при выходе из строя запорного механизма, арматура унитаза оснащается сливным каналом. При превышении допустимого уровня жидкость стекает в систему канализации. Так после заполнения бачка вода течет в унитаз.

Для устранения неисправности потребуется заменить запорный механизм заведомо рабочим. Для этого не требуется наличие специализированного оборудования. Процедура выполняется в следующем порядке:

1. Перекрыть кран подключения воды к унитазу. Если он отсутствует, следует перекрыть магистраль на входе в дом или квартиру.
2. Слить содержимое бачка в унитаз.
3. Открутить крепежный элемент, фиксирующий входной патрубок к корпусу.
4. Демонтировать устройство.
5. Установить новое изделие и подключить его к системе водоснабжения. При установке пластиковых гаек следует учитывать момент затяжки. Превышение допустимого показателя приведет к выходу из строя резьбы.
6. Установить требуемый уровень. Способ регулировки разных моделей отличается.

После замены унитаз будет работать в нормальном режиме. При этом уменьшится расход холодной воды.

Как заменить арматуру в бачке унитаза

При возникновении несерьезных проблем в работе механизма можно обойтись настройкой узлов и заменой небольших запчастей. Однако, если при эксплуатации унитаза постоянно возникают проблемы, более эффективной будет полная замена внутренностей бачка.

Полная замена арматуры

Простым способом решения проблем с унитазом является замена всех внутренних деталей.

Каждый тип бачка с уникальной моделью арматуры. Поэтому не стоит выбрасывать старый механизм. Он пригодится при выборе нового образца – стоит только показать в магазине старую конструкцию. Демонтаж и установка новой системы выполняется в строгой последовательности:

1. перекрыть подачу воды;
2. открутить кнопку в сливном бачке;
3. снять крышку;
4. открутить штуцер и демонтировать систему набора воды;
5. отсоединить клапан с рычагом;
6. после полного извлечения внутренностей бачка начать сборку новых механизмов;
7. установить крышку бачка и проверить правильность набора и слива.

Определение причины

Чтобы определить проблему, нужно установить время ее появления и локализацию. При поломке поплавка или трещине в чаше вода может стекать постоянно, а при небольших дефектах клапанов или перекосе механизма – только после смыва.

Постоянная течь

При неисправности системы перелива или уплотнителей клапанов бачок начинает пропускать воду в унитаз безостановочно. Возможными причинами поломки могут стать:

• повреждение и дефекты креплений;
• утрата герметичности поплавка;
• засорение резиновой прокладки слива грязью и минеральными отложениями;
• деформация, износ, трещины и разрывы эластичных колец, обеспечивающих прилегание.

Постоянная течь бачка может возникнуть при повреждении и дефектах креплений.

При неисправности поплавкового модуля бачок постоянно наполняется, а избыток жидкости вытекает через слив. При потере эластичности прокладок проблема может заключаться как в непрерывном наборе воды, так и в ее свободном вытекании вне смыва.

Течь после смыва

Протечка сразу после слива может быть вызвана следующими причинами:

1. Загрязнение клапана слива. При налипании крупных частиц грязи или минеральных солей соединение теряет герметичность. По мере наполнения бачка давление на клапан увеличивается. Резиновая прокладка плотно сдавливает препятствие, блокируя утечку в унитаз.
2. Поломка небольших элементов систем слива и перелива. Если некоторые детали повреждены, но не вышли из строя полностью, то набор воды может происходить с задержкой, протечками и сдвигом основных конструкций относительно друг друга. При протекании нового бачка диагностируется брак клапанов или сливной колонки.
3. Неправильное положение сифона. Случайное смещение спускного механизма является одной из причин утечек. Если проблема вызвана нестабильностью положения модуля, а не сдвигом унитаза или перекосом кнопки, она может наблюдаться только после смыва. При движении воды сифон смещается обратно и перекрывает отверстие.

Если струя небольшая, то бачок постепенно наполняется и прекращает течь.

Из-за чего может подтекать вода у крепления унитаза к поверхности

В некоторых случаях вода может протекать не внутрь унитаза, а на пол к основанию сантехники. Это происходит при неплотном закреплении бачка в компакт-конструкции или повреждении прокладки между 2 чашами.

Вода может подтекать на пол к основанию сантехники.

При неплотной фиксации самого унитаза на полу резкий сдвиг и динамическая нагрузка могут вызвать смятие эластичного уплотнителя.

Течь из-за перекоса кнопки смыва

При перекосе кнопки происходит смещение всего механизма слива относительно отверстия в верхней чаше. Сдвиг сифона можно заметить даже без снятия крышки, поскольку кнопка проваливается внутрь, заедает при нажатии или утапливается с усилием.

Если течет вода в унитазе после наполнения бачка, то прежде всего нужно проверить стабильность положения сливного модуля.

Трещина в сантехнике

Удар, воздействие слишком большого веса или высокой температуры могут привести к растрескиванию чаши. В зависимости от положения дефекта, унитаз может течь постоянно или по мере наполнения бачка до уровня повреждения. При отсутствии ремонта трещина постепенно расширяется и удлиняется за счет концентрации напряжений от внутреннего давления.

Удар по унитазу может привести к растрескиванию.

Чаще всего дефект локализуется на площадке соединения бачка и унитаза.

Устройство бачка с кнопкой

Сливной бачок является емкостью, в которой хранится вода для слива. Для работы бачок оснащается элементами арматуры. Устройство сливного бачка унитаза с кнопкой:

1. сливной механизм. Устройство, соединенное с кнопкой, отвечает за слив воды. В нижней части механизм слива оснащен герметичной мембраной, защищающей от образования протечки воды в унитаз;

Механизм для слива воды посредство нажатия на кнопку

Механизм слива может быть оснащен:

однорежимной кнопкой. Спуск воды происходит при нажатии на кнопку. При этом вся жидкость из бачка поступает в унитаз;

Кнопка слива, работающая в одном режиме

двухрежимной кнопкой. Кнопка с несколькими режима работы разделена на две части: маленькую и большую. При использовании меньшей части в унитаз попадает половина жидкости, имеющейся в бачке. При спуске воды большей частью кнопки воды сливается в полном объеме.

Кнопка слива, способная работать в двух режимах

Использование кнопки с двумя режимами работы позволяет экономить холодную воду.

2. наливным клапаном, отвечающим за набор воды в емкость. Наливной механизм оснащается поплавком, который регулирует уровень воды в бачке. Механизм может иметь:

Наливной клапан с боковым подводом воды

нижний подвод воды

При монтаже клапана с нижней подводкой важно достичь полной герметичности соединения

Механизм налива воды с нижним подводом

Вся арматура, установленная в сливном бачке, взаимосвязана. После нажатия на кнопку происходит слив воды. При этом поплавок наливного клапана опускается на дно емкости и открывает впускной клапан. Вода начинает поступать из водопровода и поднимать поплавок до установленного уровня. Когда емкость заполнится, впускной клапан будет автоматически перекрыт.

Как работает арматура сливного бачка

Разновидности сливной системы для унитаза

Существует несколько классификаций, одна из которых основана на особенностях сливного механизма бачка унитаза.

По типу спускового устройства

Кнопки слива унитаза (клавиши) или рычаги имеют два варианта расположения:

1. Боковое. Обычно используется у сливных бачков, которые устанавливаются не на полке унитаза, а на стенке определенной высоты. Об этом вы можете прочитать в статье на нашем сайте «На какой высоте вешать унитаз?».

Бачок слива: конструкция механизма с боковой подачей

При такой конструкции вода сливается при помощи дергания за цепочку.

2. Верхнее. Кнопка, которая вызывает движение сливной системы для унитаза, прикреплена точно посередке крышки бачка.

Кнопочное спусковое устройство

Про принцип работы сливного бачка унитаза читайте в статье на нашем сайте «Конструкция слива унитаза».

По способу установки

1. Верхнее крепление. Сливной бачок унитаза устанавливается очень высоко и ровно на стене, над прибором и соединяется с последним при помощи трубы.

Этот способ монтажа устарел, хотя продаются несколько конструкций такого типа, т. к. спрос на них всегда есть.

Верхнее крепление сливного бачка

2. Установка в стене. Этот способ является современным, который требует переделки как минимум одной и всей стены, т.к. сливной бачок унитаза будет спрятан внутри нее. Благодаря этому кажется, что площадь уборной стала больше.

Сливной бачок скрыт в стене

3. Бачок слива на полке унитаза. Этот способ является наиболее распространенным, привычным для всех форм сливного унитаза. И кроме того, если в таком унитазе что-то придет в негодность, то его можно легко и быстро, а главное – своими руками отремонтировать.

Бачок слива на полке унитаза

По материалу изготовления

1. Сливной унитаз с бачком из чугуна. Это вид сливного бачка как раньше, так и сейчас является наиболее практичным. Поэтому не все готовы расстаться с раритетами и заменить их на новые – более красивые и удобные.

Чугунный бачок

2. Сливной унитаз с бачком из фаянса является наиболее популярным. Так как подобный бачок – это часть компакт-унитаза. Привычные конструкции, которые легко устанавливаются на полку унитаза, обладают множеством исполнений, отличающихся по цветовой палитре и конфигурации.

Фаянсовый бачок

3. Сливной унитаз с бачком из пластика. Такой сливной бачок унитаза встраивается в стену и поэтому обладает не совсем обычной формой. Он имеет более плоскую конструкцию.

Пластиковый бачок

По виду сливной системы

1. Слив типа «Колокол». Чугунный старый сливной бачок унитаза обычно имеет этот тип системы. Если открыть такой сливной бачок унитаза, то вы увидите внутри него рычаг с закрепленной на нем цепочкой. А второе плечо этого рычага поднимает тяжелую пробку из чугуна с прокладкой на нижней плоскости.

Бачок со сливной системой «Колокол»

При поднятии пробки водный поток уходит в сливную трубу. А после опускаем цепочку. Вслед ей опускается и пробка, но при этом вода льется пол трубе, тем самым создается разрежение в ее верхней плоскости. И вся вода в бачке уходит через перелив (П-образный).

2. Система с гофрой, которая также находится в сливном бачке унитаза старого образца.

Если потянуть за веревочку, которая закреплена на рычаге из пластика гофры, то она наклонится и затянет воду. Если веревка опущена, то выходной патрубок сохранит наклон до тех пор, пока не уйдет вся вода в сливном бачке. Тут также есть разрежение в трубе слива воды при ее смыве.

Механизм слива − гофра

3. Слив типа «Груша». Все современные сливные системы для унитаза в любом случае применяют один и тот же принцип работы: нажимается клавиша (кнопка) или рычаг, тянется шток вверх – груша выходит из седла, т. е. освобождает дорогу воде. Груша, да и седло по форме может быть различным.

Механизм слива – груша

Устройство и принцип работы кнопочных бачков

Все сливные бачки конструктивно очень похожи, разница состоит лишь в механизме пуска воды. Они представляют собой емкость для хранения воды, необходимой для слива после пользования унитазом. Оснащаются для работы элементами арматуры. Состоят из:

• наливного клапана;
• поплавка;
• сливного механизма;
• защиты от перелива.

Принцип функционирования сливного бачка достаточно простой. При опущенном вниз состоянии поплавка вода поступает через наливной клапан, отвечающий за поддержание уровня жидкости в бачке на определенной отметке.

Сливной бачок с кнопкой

Сам поплавок присоединен к наливному механизму и руководит его работой, поднимаясь, когда бачок наполняется, и опускаясь при его опустошении.

Сливной механизм управляется вручную с помощью кнопки на бачке. Он оборудован защитой от перелива — обязательным элементом бачка, который регулируется по высоте при установлении предела в уровне жидкости. При его превышении она выходит сразу в канализационную трубу, не выливаясь за пределы емкости.

Устройство сливного бачка

Если требуется произвести ремонт сливного бачка унитаза, то первое что надо сделать — это изучить внутреннюю конструкцию. Установленный бачок может иметь верхнюю или боковую подачу воды, но этот фактор никак не влияет на составляющие элементы системы. Итак, бачок, предназначенный для слива воды, состоит из:

корпуса, который может быть установлен на унитазе (унитаз-компакт), вмонтирован в стену (применяется для подвесных унитазов) или располагаться на стене выше унитаза. Для установки бачка на унитаз используется специальная резиновая прокладка;

Уплотнительное кольцо для установки бачка на унитаз

• корпус бачка, входящего в состав компакт-системы, крепится к унитазу специальными болтами, расположенными на дне бачка. Крепление производится через герметизирующие прокладки;
• на бачке установлен спусковой рычаг, предназначенный для спуска воды в унитаз. Рычаг также может быть изготовлен в форме кнопки;

Сливной бачок, оборудованный кнопкой для смыва воды

• при воздействии на спусковой рычаг начинает работать сливной механизм, в нижней части которого установлен специальный клапан, не позволяющий пропускать воду в унитаз в неработающем состоянии;
• после спуска воды на дно бачка опускается поплавок, отвечающий за определение уровня воды в бачке;
• при недостаточном уровне воды поплавок открывает определенный кран (в некоторых конструкциях впускной клапан), через который вода поступает в бачок.

Внутренняя арматура бачка для унитаза

Для получения доступа к внутренней арматуре бачка требуется снять крышку устройства. Обычно она крепится спусковым рычагом.

Протекание сливного бачка

Протекание сливного бачка может происходить по четырем причинам. Первая и самая распространенная – это из-за переполнения бачка, когда вся лишняя жидкость начинает уходить через перелив. Такое может случится по нескольким причинам:

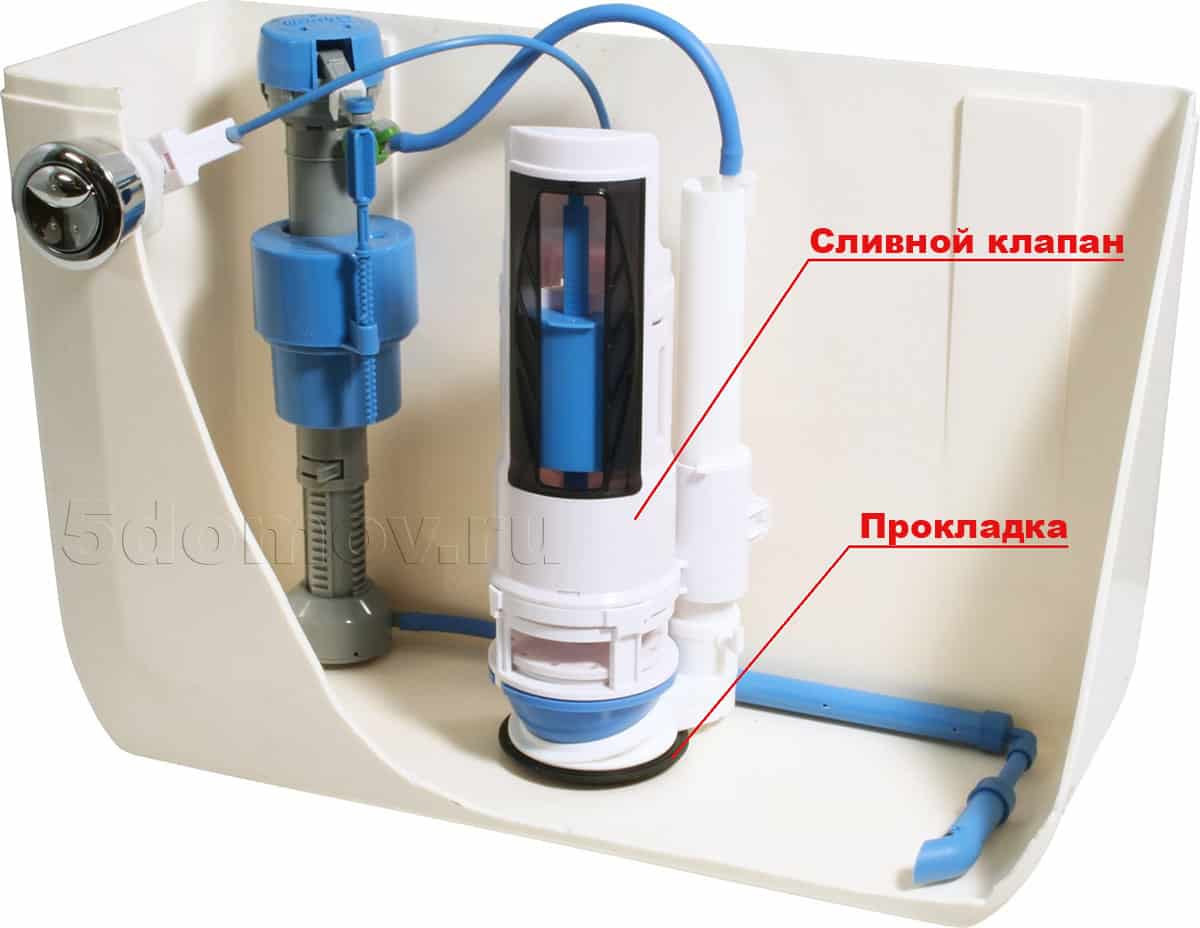

1. Недожата прокладка, которая находится на выходном отверстии сливного клапана. Необходимо, чтобы прокладка была надежно дожата к детали унитаза. Ведь протекание может быть не только из-за потери эластичности или деформирования.

Прокладка сливного клапана может быть недожата или деформирована в процессе использования, что является причиной протекания воды

2. В процессе использования резиновая прокладка может деформироваться и терять эластичность, поэтому появляется щель, через которою вода начинает протекать.

3. Внутри сливного бачка может появится трещина сливного клапана, через которую течет вода.

Сливной клапан

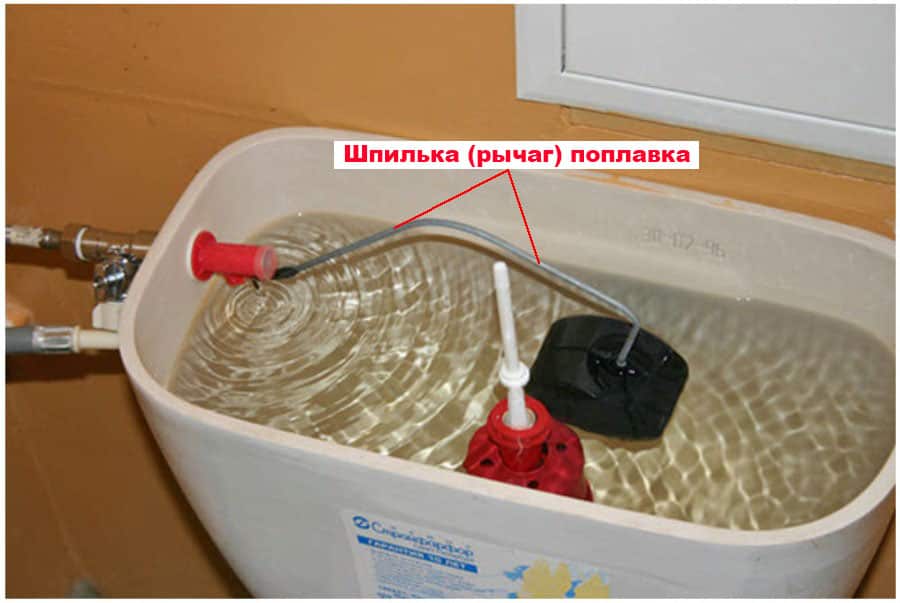

4. В корпусе клапана есть шпилька, которая удерживает поплавок. Из-за частого использования может заржаветь, что тоже приводит к течи воды.

Шпилька поплавка унитаза

Вторая причина заключается в болтах, которыми соединяется унитаз со сливным бачком. Болты бывают или пластиковые, или стальные. В случае с первым, из-за эксплуатации он лопается и жидкость постепенно протекает. Если говорить о стальных, то проблема в том, что со временем он ржавеет, и эффект получается тот же.

Соединительные болты

Третья причина – неисправная резиновая груша. Любая резиновая деталь со временем становится менее эластичной чем, когда она была новая, резиновая груша тоже не исключение. Она становится жесткой и не приобретает нужную форму, в результате чего протекает вода.

Груша сливного клапана

Четвёртая причина поломки заключается в перекосе бачка, либо в сдвиге рычага поплавка в бачке.

Существуют две основные причины перекоса этого устройства: некачественные сантехнические детали, или наличие дырки в поплавке, куда затекает вода. Еще одна причина заключается в частом использовании сантехнической детали.

Что нужно знать про устройство бачка?

Характер функционирования сливного бачка унитаза зависит от того, какие механизмы использованы при установке арматуры. В общем случае монтируется запорный клапан (поплавок), который предотвращает переполнение ёмкости после забора воды. Спуск осуществляется посредством активации сливного узла, включающего детали из пластика и прокладку из резины. Если механизм выходит из строя, то вода стекает по специальной трубке, что помогает предотвратить переполнение бачка.

Бачок унитаза представлен в различных вариантах, различаемых в зависимости от конфигурации механизмов забора и смыва воды.

Системы подачи воды

Вода течёт по шлангам и попадает в бачок. Чтобы обеспечить оптимальную силу сопротивления, устанавливаются гибкие подводки. Как только ёмкость начинает наполняться, срабатывает запорный механизм, контролирующий уровень воды.

Разработаны системы подачи 2 типов:

1. Боковые установки, которые включают клапан и поплавок. Они очень просто монтируются и легко обслуживаются. Устройства поплавкового типа обеспечивают правильный слив и стоят недорого.
2. Нижние установки, оснащённые механизмами спецтяги. Они более долговечны и в отличие от поплавковых клапанов лучше справляются с задачей водозабора, однако стоят намного дороже.

Системы слива воды

Бачок унитаза может иметь систему смыва 2 видов:

1. Рычажная. Функционирует благодаря клапанному механизму, который работает подобно вантузу. Рычаг обеспечивает открытие и закрытие отверстия.
2. Кнопочная. Активируется посредством нажатия кнопки, установленной в верхней части сливного бачка (на крышке). Считается наиболее распространённой ввиду простоты эксплуатации.
3. Цепочная. Система начинает функционировать, если потянуть  за специальную цепочку или шнурок (они выполняют функцию рычага).
4. Автоматическая. Механизм не оснащён рычагом и прочими ручными устройствами активации. Автоматизация обеспечена инфракрасными сенсорными датчиками и специальной программой.

Почему течет бачок унитаза

Течь может появиться в любом месте бачка, вплоть до целого с виду фаянса в результате незаметной снаружи трещины. Но обычно вода просачивается в отверстиях. Места наибольшего риска определяются конструкцией устройства.

Более простой вариант конструкции имеет те же отверстия – сливное (откуда вода попадает непосредственно в унитаз), для подачи воды в бачок и в месте установки рычага или кнопки.

Таким образом, жидкость может просачиваться, где угодно, но чаще всего течет вода в унитазе после наполнения бачка. В этом случае избыток жидкости уходит в унитаз после наполнения емкости до верхнего допустимого уровня.

Устройство и работа сливных бачков

Все сливные бачки имеют схожую конструкцию. Различие состоит только в механизме пуска воды.

Конструктивно бачок унитаза с кнопкой или двумя кнопками, а также с рычагом слива можно представить в виде набора взаимодействующих узлов:

• Наливной клапан. Он отвечает за поддержание уровня воды на определенном уровне. Руководит работой клапана пустотелый поплавок. Когда вода поднимется на нужный уровень, поплавок перекрывает канал подачи воды в бачок;
• Пластиковый поплавок, закрепленный на наливном клапане. Работает по принципу коромысла, поднимаясь при наполнении бачка;
• Сливной клапан, имеющий систему перелива. Современные варианты бачков предполагают управление данным клапаном посредством нажатия кнопки. При ручном управлении сливом старого образца достаточно потянуть за рычаг или цепочку для пуска воды в унитаз;
• Перелив является обязательным компонентом бачка. Он регулируется по высоте, благодаря чему устанавливается предельный уровень воды. При превышении этого уровня вода перетекает по переливной трубке в канализацию, не выливаясь наружу через его стенки.

Основные элементы конструкции и принцип работы механизма одни и те же для всех видов сливных бачков, отличается лишь их выполнение

Бачок с механическим спуском воды работает очень просто. Вода поступает в него через наливной клапан при опущенном положении поплавка. После достижения строго определенного уровня поплавок перекрывает подачу воды. Управление сливом осуществляется вручную. Если бачок оборудован кнопками, то сливается вода после нажатия на них. При этом сливной клапан частично или полностью открывается, пропуская воду в унитаз. Поплавок опускается, приоткрывая наливной клапан.

Строение сливного бачка унитаза с двумя кнопками немного сложнее, но пользоваться таким бачком можно более экономно. Если нажать на одну из кнопок, происходит частичный слив воды. Полный же слив происходит при нажатии второй кнопки.

Все чаще можно встретить новые виды бачков, имеющие нижнее подключение водной магистрали. Устанавливать их целесообразно, если использование бокового подключения невозможно по причине нехватки места. Основным отличием такого бачка является наличие мембранного клапана. Под действием напора воды в трубопроводе клапан приоткрывается и пропускает воду внутрь. При подъеме воды поплавок давит на шток поршня, который постепенно перекрывает мембранный клапан. Когда установленный уровень будет достигнут, клапан закрывается полностью.

Арматура с нижним подводом воды и с управлением с помощью кнопки

Устанавливаем новую арматуру на свое место

Выше было сказано, что старые модели сливных систем имеют больше отверстий для крепления арматуры. Это не имеет значение, если на место изношенных деталей арматуры устанавливаются новые, аналогичные по конструкции. Но зачастую, для комплектации нашей старой сантехники более надежной новой «начинкой», нам ничего не остается, как заменить пришедшую в негодность арматуру бачка унитаза на арматуру современную. В частности этому мы и уделим несколько строк в общем процессе сборки.

В старых моделях крепим на дно бачка скобу со штоком и грушей металлическим креплением

В новых, сливная система крепится по центру одной пластмассовой гайкой.
Соблюдаем осторожность! Работаем с пластмассовым крепежом нежно. Чрезмерное усилие при закручивании может привести к повреждению одного из элементов крепежа.
Устанавливаем патрубок для подачи воды. В старых системах к нему потом прикрепим спицу с поплавком

В новых, патрубок может быть совмещен с системой контроля уровня воды. То есть поплавок и водозаборный патрубок объединены в одну конструкцию. Устанавливаем все вместе.

В старых системах к нему потом прикрепим спицу с поплавком. В новых, патрубок может быть совмещен с системой контроля уровня воды. То есть поплавок и водозаборный патрубок объединены в одну конструкцию. Устанавливаем все вместе.

• Дальше бачок с собранной сливной системой требуется установить на унитаз.
• В старых моделях между бачком и унитазом используем большую резиновую прокладку-аммортизатор продолговатой формы. Она «захватывает» два отверстия: сливное, и отверстие для перелива воды. Если в «совдеповский» компакт устанавливается современная система слива, дополнительное отверстие для трубки перелива воды закрываем заглушкой.

• Компакт сегодняшнего дня комплектуется прокладкой-аммортизатором в виде кольца.
• На установленную сверху унитаза прокладку ставим бачок. Прижимаем его к унитазу двумя крепежными болтами с гайками.

Покупая арматуру, нужно ориентироваться на изделия оригинальные, от «фирменного» производителя. Она прослужить дольше, проблем во время эксплуатации будет меньше.

Ремонт мембраны сифона

Если вода с бачка спускается только после многократного нажатия или жидкость постоянно протекает, следует провести замену мембраны.

Устройство смывного бачка с боковым спуском:  1 – труба перелива; 2 — подвод воды; 3 — поплавковый клапан; 4 — поплавок; 5— поплавковый рычаг, 6— сифон; 7— мембрана; 8 — металлическая пластина с отверстиями; 9 — тяга; 10 — рычаг спуска воды; 11 — прокладка; 12 – удерживающая гайка сифона; 13 — фиксирующая гайка; 14 — сливная труба.

Осуществляется такая работа следующим образом:

1. Вместо крышки бачка поставить перекладину, для этого можно использовать небольшую рейку или трубку.

2. Поплавковый рычаг (5) подвязать к перекладине.

3. Полностью слить воду из сливного бачка.

4. Гайку, которая соединяет трубу слива с бачком (13) следует снять.

5. Гайку сифона (12) просто немножко ослабить.

6. Сам сифон (6) необходимо отсоединить и вынуть.

7. Снять поврежденную мембрану (7) и поставить новую, которая должна быть с точно такими же размерами и формой, как и прежняя.

8. Поставить арматуру сливного бачка в обратном порядке.
