Достоинства металлических деталей сточной системы
- Долговечность. Эксплуатационный срок чугуна составляет не
менее 60 лет. - Прочность. Такими элементами можно соорудить стояк любого
размера. - Простой монтаж за счёт наличия раструбов.
Трубы для стоков из металла не могут похвастать такой линейкой
выбора материала для производства. Такие детали изготавливаются исключительно
из чугуна. Однако этот металл может похвастать определёнными достоинствами:
Безусловно, металлические детали гораздо тяжелее своих
пластиковых аналогов. Однако такой недостаток с лихвой компенсируется
надёжностью и запасом прочности.
Так как элементы из пластика могут быть трёх видов, то при
монтаже таких изделий следует понимать их технические, а также базовые отличия.
Единственным неизменным параметром у каждого типа пластика остаётся диаметр.
Кстати, указанное обстоятельство позволяет воспользоваться при обустройстве стока сразу несколькими видами материала.
Всё полезное о канализации — gidkanal.ru
Преимущества и недостатки
Характеристики материала, используемого при изготовлении проката, влияют на свойства ПП коммуникаций.
Водоснабжение дома, концепция
Однако все полимерные трубопроводы обладают следующими преимуществами:
- отсутствием щелочных и соляных отложений и при контакте с водой, что позволяет избежать коррозионных последствий;
- в течение всей эксплуатации не происходит изменение внутреннего диаметра;
- высоким уровнем экологичности, по этому не меняется качество перемещаемой воды;
- отсутствием токсичных выделений и химических реакций с другими материалами и веществами;
- хорошей устойчивостью перед не продолжительными перепадами температуры и давления;
- низкой степенью шероховатости внутренней поверхности, что препятствует снижению напора в результате повышенного трения;
- небольшой теплопроводностью;
- отсутствием появления конденсата, когда система находится в рабочем состоянии;
- хорошими шумопоглощающими свойствами;
- сниженным уровнем образования водорослей и бактерий, потому что из непрозрачного материала;
- устойчивой структурой даже при замерзании перемещаемой воды, так как в таком случае происходит растягивание полимера;
- упрощенным монтажом благодаря возможности применения муфтовой сварки, позволяющей быстро создать надежные соединения;
- маленьким весом, так как масса полимерных в 9 раз меньше аналогичных изделий из стали;
- простым обслуживанием, потому что сети из пластика в стандартных условиях не нужно дополнительно гидро- и теплоизолировать;
- невысокой ценой.
К недостаткам систем из полипропиленовых труб для горячей воды и холодной жидкости относится:
- низкая стойкость перед ультрафиолетовыми лучами;
- невозможность эксплуатировать и выполнять монтажные работы при существенно низких температурах;
- большое линейное расширение.
Трубопроводы из полипропилена не используются в сетях пожаротушения из-за плавления при воздействии открытого огня. На прочность и деформацию любого вида полимерных труб также влияет температура перемещаемой жидкости или газа.
По этим причинам во время проектирования инженерных коммуникаций учитываются особенности места монтажа и требуемый срок эксплуатации будущей системы.
Оптимальная температура и давление воды
При выборе автономного отопления придется самостоятельно подбирать подходящую температуру и давление теплоносителя. Это зависит не только от пожеланий, но и от показателя теплопередачи встроенных батарей.
Видео о прокладке отопления, разводке труб
Монтаж системы отопления дома своими руками
Watch this video on YouTube
Однако если температура на улице постоянно колеблется в разные стороны, подогрев теплоносителя в автономной системе частного дома необходимо регулировать так, чтобы постоянно поддерживать комфортную температуру и не расходовать лишнее.
Для качественной работы помимо температуры нужно следить за давлением в трубах и выбрать оптимальный диаметр. Нормальным считается давление, что находится в промежутке 1,5-2 атмосферы.
Чтобы регулярно проверять давление, при монтаже следует в цепи оставлять место для манометров. Уменьшить напор можно, используя расширительные баки.
Виды отопления
Установка отопительной автономной системы в малоэтажном доме может осуществляться одно и двухтрубными схемами.
Оптимальный вариант должен выбрать заказчик еще на этапе создания проекта, чтобы обеспечить комфортное проживание в своем доме.
Финансово самой оптимальной будет однотрубная разводка, но если цена не так важна, как эффективность работы, то стоит остановить свой выбор на прокладке двухтрубной схемы.
Ниже рассмотрим более детально каждый вид разводки.
Однотрубная система
Прокладка магистрали такой схемы изготавливается из отопительных приборов подсоединенных один за другим. Жидкость проходит поочередно все элементы системы, отдавая понемногу свою тепловую энергию, поэтому в последнюю секцию он поступает с заниженной температурой.
На микроклимат внутри дома это не повлияет, если последнюю батарею в схеме оснастить большим количеством секций.
Однотрубная система отопления. Разбираем ошибки
Watch this video on YouTube
- регуляторов на батареях;
- вентилей для баланса поступающего теплоносителя;
- термостатических или шаровых клапанов.
Использование такого оборудования помогает поддерживать определенную температуру в помещении частного дома.
Зачастую в малоэтажном доме устанавливают отдельное отопление, которое монтируется по:
- горизонтальной схеме с насосом, что обеспечивает перегонку горячей воды методом нагнетания;
- вертикальной схеме, где жидкость перетекает естественным путем;
- вертикальной схеме с естественной, нагнетающей или комбинированной перегонкой.
Прокладка отопительной разводки может осуществляться над полом или под напольным покрытием. Еще одним важным моментом является теплоизоляция, чтобы сохранить больше тепла.
Горизонтальную магистраль монтируют под небольшим наклоном, чтобы теплоноситель перемещался своим ходом. Батареи наоборот устанавливаются на одном уровне. Для спуска воздуха радиаторы оснащаются специальными кранами.
Данную систему можно не оснащать насосом, так как движение жидкости осуществляется естественным способом.
Поэтому такой вид разводки не станет украшением интерьера.
Двухтрубная система
Второй вид схемы отопления частного дома — разводка труб двухтрубного вида потребует при монтаже большего количества составляющих. Параллельно с этим увеличится объем монтажных работ и финансовые растраты на оплату.
Двухтрубная система отопления, разные схемы (схема Тихельмана)
Watch this video on YouTube
Очень важно при установке двухтрубной разводки на верхних позициях установить автостравливающие клапаны. Если дом одноэтажный, то такие клапаны необходимы на последней батарее и на «полотенцесушителе». От того какую схему вы решите выбрать зависит количество составляющих элементов, что потребуются для ее установки
Дома с большой площадью желательно снабжать двухтрубной разводкой и циркуляционным насосом
От того какую схему вы решите выбрать зависит количество составляющих элементов, что потребуются для ее установки. Дома с большой площадью желательно снабжать двухтрубной разводкой и циркуляционным насосом.
Однотрубная или двухтрубная система отопления Как выбрать
Watch this video on YouTube
Если подытожить всю вышеизложенную информацию можно уверенно сказать, что во время проектирования отопительной системы и ее монтажа необходимо учитывать каждую мелочь.
Чтобы исключить всевозможные неточности лучше доверить проектирование и разводку любой отопительной системы профессионалам, которые правильно подберут диаметр трубы для отопления частного дома, а так же проведут все необходимые расчеты.
Классификация полипропиленовых труб по давлению
В процессе транспортировки жидкости по трубной магистрали возникает давление, чтобы подбор и применение труб было надёжным и одновременно рациональным их разделили на 4 категории:
- PN 10 — рекомендуемая нагрузка 10 Бар или 1 МПа. Максимальный нагрев подаваемой жидкости +45-50 градусов. Трубы применяются в системах низкого давления и в подаче холодного водоснабжения;
- PN 16 — рекомендованная нагрузка 15 Бар или 1,5 МПа. Максимальный нагрев подаваемой жидкости +60-65 градусов. Трубы применяются в системах подачи холодной воды. Имеется возможность установки данных труб и в многоэтажные здания;
- PN 20 — рекомендуемая нагрузка 20 Бар или 2 МПа. Максимальный нагрев +75-80 градусов. Трубы могут иметь незначительной толщину стенки, но с обязательным армированием, так как распределяются в системе подачи горячего водоснабжения;
- PN 25 — рекомендуемая нагрузка 25 Бар или 2,5 МПа. Трубы работают с нагревом перемещаемой жидкости до +95 градусов. Трубя всегда имеют толстую стенку и армирование. Так как это самые надёжные варианты, их применяют в многоэтажных домах для подачи горячей воды и отопления. Эта многослойная труба способна выдерживать значительные механические удары.
Также информативна маркировка труб ППР:
- РРВ — труба надёжно переносит механические повреждения и гидроудары. Применяется при монтаже пола с подогревом и для подачи холодной воды в дом;
- РРН — трубы имеют максимальный диаметр и рациональны при монтаже вентиляционных систем;
- PPR — универсальные изделия для организации холодного и горячего водоснабжения. Их крепость так же востребована в канализационных и ливневых системах.
Как выбирать ПП-трубы
Полипропиленовые трубы отличаются по многим параметрам – диаметру, длине, толщине стенок, области применения.
По назначению и диаметру
Труба полипропиленовая канализационная выпускается двух цветов – серого и оранжевого (коричневого). Серые трубы диаметром от 32 до 110 мм прокладывают внутри помещений. Самые «ходовые» размеры – 50 и 110 мм.
- 50 мм трубы используют для внутренней разводки, подключения сливов из ванны, мойки, раковины;
- 110 мм – для унитаза, стояков.
Оранжевые трубы предназначены для наружной прокладки, в том числе в грунте. Их минимальный диаметр 110 мм – это стандартный размер для отвода бытовых стоков из жилого дома.
- 160 мм подключают к сливу из бани или сауны;
- 200 мм – из бассейна.
По номинальному давлению и прочности
На какое давление рассчитаны полипропиленовые трубы, указывается в маркировке. Это код, состоящий из букв PN и следующих за ним цифр: 10, 16, 20, 25.
- Для внутренней разводки применяют обычные серые трубы PN10.
- Для наружной прокладки безнапорной (самотечной) канализации – PN16.
- Напорные системы собирают из труб PN20, обладающих высокой ударной прочностью.
- Маркировку PN25 имеют высокопрочные армированные трубы, которые также применяют для монтажа напорных систем и прокладки в грунте, особенно на большой глубине.
Если перед вами лежат трубы одинакового диаметра, но с разным кодом PN, значит, они отличаются толщиной стенок – чем выше цифровое значение, тем больше толщина. Поэтому иногда вместо этого кода в маркировке указывают коэффициент SDR – соотношение между наружным диаметром трубы и толщиной её стенок.
Подробнее о маркировке и определении номинального давления по SDR – в этом видео:
Несмотря на то, что у полипропилена температура эксплуатации достигает 95 градусов, он менее устойчив к ультрафиолету, в отличие от ПВХ, по трубам из которого не рекомендуется перекачивать жидкости с температурой выше 60 градусов.
Проблемы недостаточной устойчивости к нагрузкам, температурным расширениям и УФ-излучениям удалось решить с помощью армирования ПП-труб. Такая продукция имеет маркировку не ниже PN25.
Армирование выполняется алюминиевой фольгой либо стекловолокном, поэтому трубы имеют многослойную структуру – усиливающий слой располагается между двумя слоями полипропилена. Если есть выбор, лучше предпочесть стекловолоконное армирование. Обладая похожей структурой и сравнимыми коэффициентами температурного расширения, стекловолокно и ПП не отслаиваются друг от друга, как это происходит с металлической фольгой.
Но армируют в основном трубы для отопления и горячего водоснабжения. Во всяком случае, я не встречал в продаже таких канализационных труб. Этот прием позволяет значительно уменьшить температурное расширение материала. Такая высокая температура, которую выдерживает полипропиленовая труба для горячей воды, в канализационной системе если и возникает, то на непродолжительный период, а кратковременное воздействие не наносит ощутимого ущерба.
К тому же изделия из полипропилена и без армирования выдерживают достаточно высокие температуры:
- PN10 – 45°;
- PN16 – 60°;
- PN20 – 75°.
И это при постоянном воздействии.
По типу стенок
Если внутренняя разводка не подвергается серьезным нагрузкам, то наружная может испытывать давление грунта, проезжающего над ней транспорта, ударную нагрузку. Прочность наружных труб увеличивают за счет большей толщины стенок, и в случае прокладки бытовой канализации этого обычно бывает достаточно. Но в сложных условиях эксплуатации лучше отдать предпочтение двухслойным изделиям с гофрированными наружными стенками.
Трубы безнапорные канализационные из полипропилена для внутренней разводки всегда имеют гладкие стенки. А гофротрубы за счет ребер жесткости и увеличенной площади поверхности обладают очень высокой устойчивостью и к нагрузкам, и к механическим повреждениям. Поэтому их можно укладывать в тяжелых грунтах, на большой глубине, использовать для открытой прокладки. При этом их внутренние стенки остаются ровными и гладкими.
Больше информации о канализационных трубах и фитингах из полипропилена – в этом видеоролике:
Диаметры труб и толщина стенок в зависимости от давления
Есть некоторые параметры, которые тоже обязательно нужно учитывать. Иначе понять точные значения будет непросто.
Требования к диаметру труб по ГОСТу
Для недопущения снижения качества любых изделий прописываются нормативы их соответствия.
Описываемое изделие должно соответствовать ГОСТу Р 52134 от 2003 года.
Документ регламентирует не только качества пластиковых труб, но и задействованных в работе с ними дополнительных составляющих — фитингов.
В общие требования входят:
- наличие правильного поперечного среза круглой формы;
- соответствие выбранному напорному типу;
- безопасность и целесообразность каждого вида труб при применении на производстве, в жилых домах и зданиях;
- надёжная транспортировка теплоносителя, технической и питьевой воды.

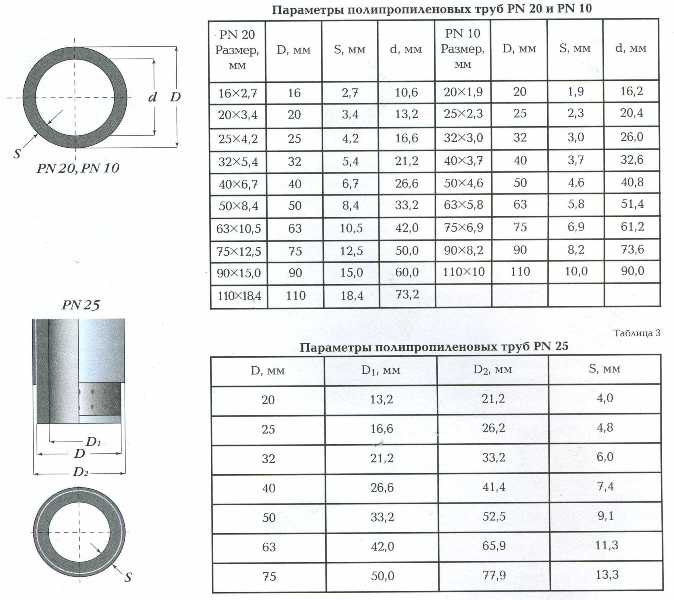

Как определить нужный диаметр
Как правило, пользуются готовыми табличными данными:
Таблица №1 PN 10:
- 1 — наружный диаметр труб в мм;
- 2 — внутренний диаметр (Д) в мм;
- 3 — толщина стенки (т.ст) в мм.
| 16 | ||
| 20 | 16,2 | 1,9 |
| 25 | 20,4 | 2,3 |
| 32 | 26 | 3 |
| 40 | 32,6 | 3,7 |
| 50 | 40,8 | 4,6 |
| 63 | 51,4 | 5,8 |
| 75 | 61,2 | 6,9 |
| 90 | 73,6 | 8,2 |
| 110 | 90 | 10 |
Таблица № 2 PN 20:
- 1 — наружный диаметр труб в мм;
- 2 — внутренний диаметр (Д) в мм;
- 3 — толщина стенки (т.ст) в мм.
| 16 | 10,6 | 2,7 |
| 20 | 13,2 | 3,4 |
| 25 | 16,6 | 4,2 |
| 32 | 21,2 | 5,4 |
| 40 | 26,6 | 6,7 |
| 50 | 33.2 | 8,4 |
| 63 | 42 | 10,5 |
| 75 | 50 | 12.5 |
| 90 | 60 | 15 |
| 110 | 73.2 | 18,4 |
Таблица № 3 PN 25:
- 1 — наружный диаметр труб в мм;
- 2 — внутренний диаметр (Д) в мм;
- 3 — толщина стенки (т.ст) в мм.
| 16 | ||
| 20 | 13,2 | 3,4 |
| 25 | 16,6 | 4,2 |
| 32 | 21,2 | 3 |
| 40 | 26,6 | 3,7 |
| 50 | 33,2 | 4,6 |
| 63 | 42 | 5,8 |
| 75 | 50 | 6,9 |
| 90 | ||
| 110 |
Ориентировочные размеры диаметров полипропиленовых труб, в зависимости от этажности дома, его высоты и типа здания:
- жилой дом с наличием до пяти этажей в качестве стояка требует ППР трубу с диаметром 25 мм;
- жилые дома от шести этажей и выше предполагают трубопроводные магистрали с диаметром 32 мм;
- непосредственно поквартирная разводка производится изделиями с диаметром 20 мм.
Советуем сохранить таблички, так как с распространением ППР труб вам часто придётся с ними сталкиваться при строительстве, ремонте или замене коммуникаций.
Производители полипропиленовых труб
Одним из наиболее популярных производителей по праву можно считать производственно-торговую компанию Heisskraft, которая начала функционировать в 1998 году. Главный принцип предприятия: выпуск только качественного товара. Благодаря инновационным разработкам, клиенты постоянно могут приобретать современные решения для обустройства новых или ремонта уже функционирующих конструкций.
Полипропиленовые стояки и фитинги от крупнейшего российского завода полного цикла «PRO AQUA» также пользуются большим спросом среди покупателей. Предприятие выпускает изделия белых и серых оттенков диаметром от 20 до 110 мм. Высокое качество товара обеспечивается наличием европейского оборудования и постоянного контроля за точным соблюдением производственных процессов. Завод использует импортное сырьё Borealis.
Среди сотен производителей аналогичных изделий в России следует выделить известную московскую фирму «Синикон». Её продукция используется при монтаже магистралей для подачи горячей и холодной воды, канализационных систем.Среди импортных производителей большой популярностью пользуется китайско-иностранная компания ASB. Кроме стояков, предприятие выпускает запорную арматуру, фитинги, наборы сантехнических инструментов.
Параметры
Стандартная маркировка трубопровода из чугуна — от DN 50 до DN
400. Изделия, не имеющие раструбов, то есть с гладкими сторонами, обладают
повышенным запасом прочности. Их длина равна трём метрам. Трубы SMU могут
производиться длиной от 15 см и более.
Параметр толщины стен чугунной трубы практически идентичен
пластиковым изделиям и равен 4—5 мм. Однако, несмотря на схожие размеры по
длине, толщине стен и диаметру, вес металлической конструкции в 10 раз
превышает массу пластикового трубопровода. Для наглядности, метр изделия из
металла будет весить порядка 15 килограмм. Соответственно, пластиковая труба
идентичных размеров будет иметь вес всего 1,5 килограмма.

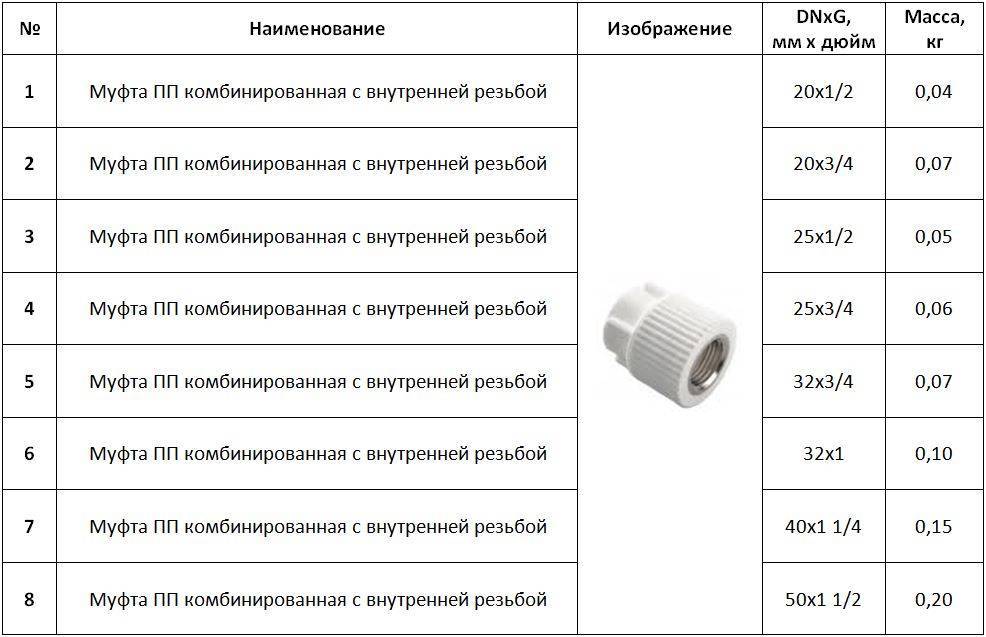

Сечение полипропиленовых фитингов
Фитинги – детали, соединяющие трубы друг с другом. Их формы достаточно разнообразны и позволяют реализовать почти любой поворот или наклон в схеме отопления.
Делятся на два типа:
- обычные;
- резьбовые.
Первые соединяются с сантехникой с помощью диффузной сварки, вторые закручиваются.
Образцов фитингов на рынке достаточно много, в зависимости от условий эксплуатации диаметр фитингов может быть хоть 20, хоть 50 мм. Разберем какие фитинги лучше всего использовать в разных конструкциях.
Для отопления и водоснабжения
Обычно вода в дом проводится или под землей, или по вершине. Для подобных работ подходят диаметры полипропиленовых труб от 16 до 75 мм. Если монтаж проводится внутри дома, то лучше всего использовать детали с внутренним диаметром 12-32 мм. Для системы подачи холодной воды рекомендуется покупать фитинги в 2-4 см.
Если фитинги устанавливаются для систем горячего водоснабжения в ванной или отопления, то используют диаметр полипропиленовых труб от 0.2 до 1 см. При этом стоит понимать, что температура воды в такой системе поднимается до 100 градусов. Это говорит о том, что стоит покупать армированные и термостойкие модели. В противном случае есть риск получить поломку в скором времени после монтажа.
Для канализации
Для канализации хорошо подходят полипропиленовые фитинги, поскольку они долговечны и выносливы. Разберем проектировку частных домов.
Для внешних параметров подойдут трубы диаметром 32-75 мм, а для внутренних 100-110 мм. Для промышленных зданий нужно ставить фитинги выше 110 мм. Более точные размеры назвать сложно, все зависит от требуемой мощности.
Для вентиляции
Вентиляционную систему тоже желательно делать полностью из полипропиленовых материалов.
Стандартная окружность сечения равняется 10-30 см. В качестве альтернативы можно использовать металлические трубы, однако они тяжелее и издают больше звуков.
Полипропиленовые элементы стока
Для регламентирования качества производства, на котором
изготавливаются трубы
пластиковые канализационные с различными размерами, используется таблица
ТУ 4926-002-88742502-00. Согласно условиям, прописанным в документе, диаметр
готовой продукции может быть 50, 100 и 150 мм. Параметр толщины стенки
варьируется от 3 до 5 мм и зависит от значения окружности. Применять такую
продукцию можно при монтаже стояков, либо для организации отводящей линии от
прибора сантехники.
Можно упомянуть, что известные мировые компании производители используют полипропилен в процессе изготовления промышленных труб. Окружность таких изделий может достигать 1,2 метра.
Как подобрать правильный размер магистрали
Внутренний диаметр полипропиленовых труб подбираем путем элементарного расчета с исходными данными:
- скорость движения жидкости по магистрали;
- расход воды.
Диаметр полипропиленовых труб для водоснабжения частного дома или особняка рассчитывается по формуле:
Д=√((4)-Q-(1000/π∙v)) где v – скорость проходящего потока, м/с (принимается от 0,7…2 м/с); π – число Пи, равное 3,14.
Диаметр труб для водопровода частного дома на практике принимают 20 мм по умолчанию. Для многоэтажного дома на каждом этапе строительства используют различные диаметры полипропиленовых труб на основе уточненного расчета: для подвода воды в каждую квартиру, в каждый подъезд, к дому, кварталу, микрорайону используются различные параметры магистралей. Соответственно, чем выше потребление воды, тем большие размеры принимаются.
На практике в многоквартирных домах применяют следующие размеры полипропиленовых труб в мм:
- для стояков 5-этажных строений Ø25 мм;
- разводка внутри помещений – диаметр берется 20 мм;
- для стояков домов 9 и более этажей принимаются полипропиленовые трубы диаметром 32 мм.
Базовая серия труб
Труба PV PP-RCT UNI поставляется диаметром наружным и внутренним от 16×2,2 до 250×22,7 мм. Он используется для распределения горячей и холодной питьевой воды в частных домах и квартирах, особенно хорошо подходит для прокладки горизонтальных и вертикальных магистральных линий, то есть так называемых лагеров и стояков в многоквартирных домах. Главным преимуществом является повышенная скорость потока при сохранении небольшого диаметра. Для облегчения ориентации при работе труба маркируется одной продольной ярко-зеленой полосой.
PV PP-RCT FASER полипропиленовая труба для горячей воды будет поставляться в размерах от 20×2.8 до 250×22.7 мм. Используется для сборки и строительства магистральных горизонтальных и вертикальных магистралей горячей воды в многоквартирных домах, больницах, коммерческих и промышленных зданиях. Большим преимуществом этой трубы является увеличенный диаметр и, следовательно, поток воды, в частности, значительно более чем трехкратное уменьшение продольного теплового расширения. Еще одна очень важная область применения — это строительство коллекторов и питателей централизованно подготовленной горячей воды к местам ее потребления. Трубка помечена одной продольной оранжевой полосой для облегчения идентификации.
PV–PP-RCT полипропиленовая труба для горячей воды будет изготовлена в размерах от 20×2.8 до 125×17.1 мм. Имеет высокий запас производительности благодаря более толстой стенке. Неудивительно, ведь расчетное значение PN достигает PN25. Ее прочность может быть успешно использована там, где горячая вода интенсивно дезинфицируется препаратами на основе свободного хлора. Обозначена производителем одной красной полосой.
PV PP-RCT FASER будет изготовлена в размерах от 40×3.7 до 250×14.8. Используется в основном в больших размерах для сборки и строительства промышленных охлаждающих контуров.
Абсолютно принципиальной особенностью этих труб является их взаимная сочетаемость друг с другом, свариваемость со всеми фитингами PPR, а также трубами PPR серии CLASSIC. Это позволяет легко реконструировать, подключить к существующему разводу и дает значительную экономию средств. Нет ничего проще, чем монтировать стояки в многоквартирных домах из труб PV PP-RCT UNI для питьевой воды и PV PP-RCT FASER HOT для горячей воды. Трубы поставляются длиной 3 м, что исключает ненужную обрезку и в то же время облегчает обращение в относительно тесных помещениях панельных домов. При использовании оригинального сварочного аппарата и сварочного оборудования качество стыков составляет 100%. Уникальная гибкость труб PP-RCT позволяет использовать эту особенность при монтаже в пользу простоты решения компенсации продольного теплового расширения.
Системы водоснабжения из полипропилена – самые используемые и наиболее часто устанавливаемые системы водоснабжения в нашей стране. Их популярность во многом обязана качеству конструкции и выполненных монтажных работ. Убедитесь, что оба этих условия выполнены и безупречные полипропиленовые трубы будут служить вам десятилетиями.
Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!
