Сортамент труб. Диаметры, вес водопроводных, газовых труб ГОСТ 3262-75
Сортамент водогазопроводных труб ГОСТ 3262-75
Сортамент труб водогазопроводных часто нужен для онлайн расчета веса труб систем водогазопровода при строительстве, прокладке коммуникаций, при прокладке водопроводов, газопроводов. Полный сортамент труб применяют при монтаже систем отопления и выполнения деталей трубопроводов, в наружных сетях питьевого водоснабжения.
ГОСТ 3262-62 на водопроводные и газовые трубы допускает выпускать трубный прокат без резьбы на концах или с резьбой, при этом длина черных труб без резьбы колеблется от 4 до 12 м, а черных и оцинкованных с резьбой – от 4 до 8 м.
Стальные водопроводные трубы ГОСТ 3262-75 повышенной точности изготовления применяют для деталей водопроводных и газопроводных конструкций.
Сортамент стальных труб водогазопроводных обычной точности допускает изготовление из сталей по ГОСТ 380 и ГОСТ 1050 без нормирования механических свойств и химического состава. Наиболее ходовой сортамент труб – черный трубный прокат, применяют для водопроводов, газопроводов и систем отопления. Трубы ВГП повышенной точности изготовляют из сталей по ГОСТ 1050. Сортамент оцинкованных труб применяют для деталей водопроводных и газопроводных конструкций с высокими требованиями к долговечности и коррозионной стойкости.
Круглая труба – это вид сортамента металлопроката, который производится методом электросварки. Технология производства трубного проката состоит в том, что стальные листовые заготовки из штрипса (лист стальной в рулонах) проходят процесс размотки и правки на валках, нарезаются в размер заданной длины и ширины, после чего обрабатываются края полос путем снятия фаски. Далее происходит сварка полос в стык, листовые заготовки поступают в накопитель для подачи материала на формовочный стан, где профилируются в круглую трубу требуемого размера диаметра. Толщина стенки трубы (тонкостенные, толстостенные) зависит от толщины листового штрипса. На следующем этапе происходит сварка продольного шва (либо по прямой линии, либо по спирали) путем оплавления кромок металла токами высокой частоты, их замыкание в неразъемное соединение для получения сплошного металла по всему сечению трубы круглой формы. На завершающей стадии технологического процесса снимается грат на готовом изделии и электросварная труба охлаждается, калибруется для соответствия диаметров ГОСТу в пределах допусков и нарезается в требуемый размер по длине.
Соответствие дюймов диаметру условного прохода трубы Ду
Четверть дюйма – 8 мм; полдюйма – 15 мм; три четверти дюйма – 20 мм; дюйм – 25 мм; дюйм с четвертью – 32 мм; полтора дюйма – 40 мм; два дюйма – 50 мм; два с половиной дюйма – 65 мм; 4 дюйма – 100 мм.
Это соотношение между дюймами и миллиметрами значительно упрощает подбор трубопроводной арматуры импортного производства к украинским трубам, однако здесь важно понимать, что такие размеры подходят и для отечественных отводов, переходов, водопроводных кранов, газовых вентилей. Импортные муфты, краны, отводы, тройники, сгоны (а сейчас часто находит применение импортная нержавеющая трубопроводная арматура) имеют реальные дюймовые размеры, которые несколько отличаются от присоединительных размеров труб ВГП
Таблица диаметров труб – Сколько килограммов (кг) в одном метре (м) трубы
Вес погонного метра стальной трубы в таблице – теоретическая масса. Фактическое значение может отличаться на 4-8%
Для перевода метров в килограммы трубы нужно умножить значение веса погонного метра в таблице сортамента на общую длину трубного проката.
Стандартное обозначение диаметра труб в сортаменте (см. таблицу):
- Внутренний диаметр – основная размерная характеристика труб и соединительных частей (фитингов) к ним.
- Наружный диаметр труб (в таблице – dn). Стальной трубный прокат классифицируются именно по наружному диаметру: малые размеры труб – 5-102 мм; средние размеры – 102 – 406 мм; большие размеры 426 мм и более.
- Условный диаметр трубы (в таблице – Dy, Ду) – это номинальный размер внутреннего диаметра в миллиметрах либо его округленное значение в дюймах.
- Диаметр номинальный (в таблице Dn, Дн)
- Толщина стенки, мм (в таблице S).
Предельные отклонения по массе труб в таблице диаметров и весовых данных не должны превышать +8%
Как спаять полипропиленовые трубы труднодоступных местах
Для этого трубопровод разделяют на участки. Первым делом прокладывают неудобный участок. Лучше формировать и устанавливать его отдельно. Потом монтируют более мелкие и простые элементы.
Эти работы должны выполнять минимум два человека, у которых есть нужные знания и опыт. Это позволит правильно соединить пластиковые трубы в труднодоступных местах с помощью вспомогательных инструментов. Поскольку в этом случае о качестве и долговечность водопровода можно забыть.
Сварка полипропиленовых трубопроводов в труднодоступных местах – это трудоемкая работа. Для выполнения которой нужно приложить много сил.
К труднодоступным местам относят:
- подпотолочное пространство;
- углы помещения.
Ремонт полипропиленового водопровода в труднодоступных местах нужно начинать с подготовки места для размещения сварочного устройства. Для этого нужно найти помощника или подвесить сварочный аппарат на крюк, который подготавливают заранее.
Если трубопровод расположена рядом со стенами, нужно использовать особый прием.
Прямую часть и часть с фитингом поочередно греют паяльником. Это необходимо, поскольку нужно, чтобы первая часть не успела остыть, пока будет нагреваться вторая. Нужно также очень внимательно контролировать глубину стыкования трубы. Для этого делают специальную отметку маркером.
Пайка полипропилена в труднодоступных местах ничем не отличается от обычной сварки пластика. Разница только в условиях работы.
Надеемся, с помощью нашей статьи стало понятно, как спаять полипропиленовые водопровод в труднодоступных местах.
Как выполнить гидравлический расчет водопровода
Выяснить пропускную способность трубопровода очень важно. Этот показатель демонстрирует метрическую характеристику — с ее помощью высчитывается количество предельного объема жидкости, которое может пройти через сечение трубы за определенную единицу времени
С появлением металлопластиковых и полимерных водопроводных труб расчет пропускной способности трубы стал выполняться несколько иначе — ведь они не покрываются известковым налетом и другими многослойными отложениями, не корродируют, то есть не изменяют внутренний диаметр в процессе эксплуатации, и не приводят к потерям транспортируемой среды. Если же говорить о стальных трубах, то они долговечны, но с течением времени их пропускная способность сокращается.
Определение пропускной способности позволяет рассчитать объем транспортируемой жидкости, выбрать способ подключения сантехнического оборудования, подобрать водопроводные трубы соответствующего диаметра. Если этого не сделать, то инженерная сеть будет сбоить при работе — возможен даже такой вариант, что вы откроете кран в ванной комнате, а в кухне при этом вода пропадет.
Что включает в себя понятие гидравлического расчета? Здесь подразумевается:
- выбор материалов для труб;
- определение длины трубопровода;
- расчет числа точек водопотребления и количества сантехнического оборудования;
- определение пропускной способности труб.
Существует три методики расчета пропускной способности трубы в зависимости от диаметра и других параметров:
- Использование формул. Для них применяются усредненные показатели, в том числе и коэффициент шероховатости, зависящий от конкретного вида труб. Например, для новых металлических труб этот коэффициент составит 0,2. Также для расчета пропускной способности пригодятся следующие параметры — материал и диаметр водопроводной трубы, уклон, под которым проложен ненапорный трубопровод, или давление подачи транспортируемой среды.
- Использование табличных сведений. В них собраны показатели для каждого конкретного материала. Например, в таблице Шевелева есть сведения о пластиковых, стальных, асбестоцементных и стеклянных трубах.
- С применением программ по оптимизации водопровода. Это самый современный и удобный метод, поскольку в программах задано множество параметров, необходимых при расчете. Работает она по следующему принципу: вам нужно ввести все запрашиваемые сведения и дождаться получения результата. При массовом подключении точек водозабора именно программа будет оптимальным способом расчета для цельной водопроводной сети. Среди сведений, которые использует программа — внутренний диаметр трубы, длина всего участка, коэффициент шероховатости для выбранного материала трубопровода, коэффициент местного сопротивления в фитингах (тройниках, отводах и так далее), величина уменьшения диаметра при эксплуатации.
Для расчета лучше использовать табличные сведения или программы. В результате вы сможете правильно рассчитать необходимый диаметр трубопровода и оснастить систему всеми нужными аксессуарами, в том числе и компенсаторами. Знание того, как подобрать диаметр трубы для водопровода, обеспечит вам хороший напор при подаче воды, а также отсутствие изменений в напоре при использовании нескольких водоразборных точек.
Зачастую ввод холодной воды, канализации в дом производится без помощи сантехников силами бригады, которая ведет строительство и отделку дома. Связано это с необходимостью быстрого проведения работ непосредственно в ходе строительства. Поэтому вызывать сантехника на этом этапе многие заказчики считают нецелесообразным. Они используют силы строителей.
Методы вычисления пропускной способности труб 50, 32, 34, 63, 72, 220 мм с переходниками и маркировкой: стандарт по ГОСТу
Загодя до того, как разбираться в методах и способах расчета разберемся в том, чем является эта пропускная способность водопроводных труб и для чего важен этот параметр, зачем он учитывается при построении схем.
Пропускной показатель характеризуется метрической зависимостью, что позволяет рассчитывать классическое соотношение объема, проходящего сквозь отрезок за единицу времени. Появление такого параметра спровоцировано распространением пластиковых соединений и водопроводов. В этом случае труба и получила иную пропускную способность благодаря инновационным материалам. Учтите, что стальные материалы с течением времени внутри обрастают ржавчиной от регулярного контакта с водой. Пластик же коррозии не поддается и нормально переносит долгую работу. Поэтому в определенных местах актуально использовать такого рода материалы, не прибегая к использованию чугунных вариантов. Пропускная способность пластика сохраняется на долгие годы, пока не забьется жировыми отложениями.
https://youtube.com/watch?v=TQ08Vk7bgJ4
ПОСМОТРЕТЬ ВИДЕО
Типовые решения
По общему правилу для водопровода выбирают трубы диаметром 10 или 15 мм, при этом диаметр труб для стояка должен составлять 25 мм. Приобретая трубы указанного диаметра, будьте готовы к тому, что данные изделия не обладают ювелирной точностью. Т.е труба 10 мм на самом деле может иметь диаметр 10-12 мм.
Сложные сантехнические работы предполагают применение труб увеличенного диаметра. Они оптимальны для эксплуатации системы с многочисленным стыками, поворотами и перманентным изменением давления воды.
Резюмируем: при выборе диаметра труб для водоснабжения обращаем внимание на следующие моменты:
- Чем сложнее конструкция водопровода, тем больше диаметр труб.
- Для труб с горячей водой требуются трубы с усиленной стенкой.
- Чем выше норма потребления воды, тем больше диаметр труб.
Трубы из полиэтилена низкого давления

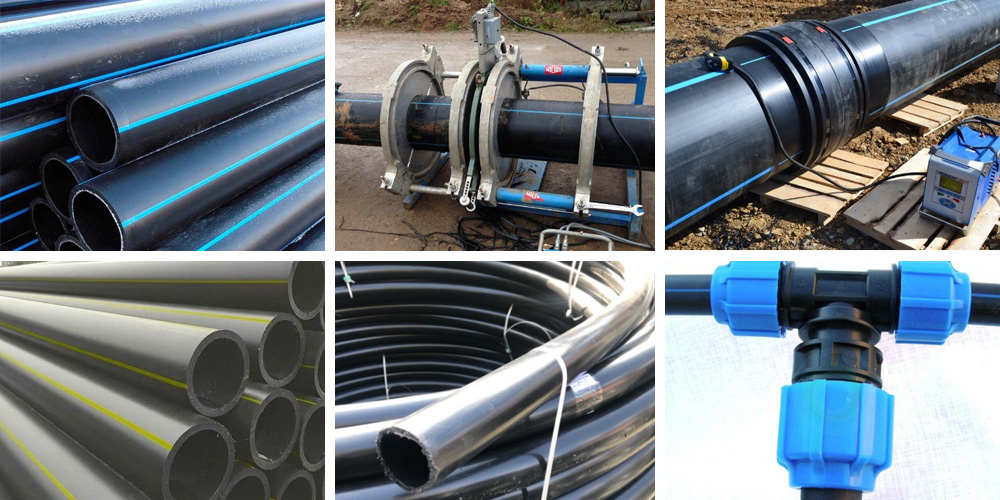

Трубы из ПНД используют для наружной прокладки водопроводов. Их выпускают в отрезках и бухтах диаметров, соответствующих стандартному числовому ряду.
Существует несколько марок полиэтилена в зависимости от его внутренней структуры, трубы изготавливают из ПЭ-80 и ПЭ-100, лучший из них последний.
В отличие от полипропиленовых, у ПНД-труб толщина стенки может варьироваться в более широких границах. Для них также установлено размерное соотношение наружного диаметра к толщине стенки SDR, и оно может быть разным в диапазоне от 2,5 до 41.
ПНД-трубы рассчитаны на транспортировку воды с температурой, не превышающей 40 °С. Понятно, что их используют только в системах холодного водоснабжения.
Что касается напорных характеристик, то давление, которое может выдержать ПНД труба, лежит в диапазоне от 2,5 до 25 бар и напрямую зависит от SDR.
ПНД трубы соединяют при помощи компрессионных наружных муфт, так что их внутренний диаметр на всем протяжении трубопроводной магистрали остается неизменным.
Статья по теме:
Что такое ПНД труба В отдельной статье рассказывается, что такое ПНД труба – процесс производства, применение, способы стыковки, монтаж.

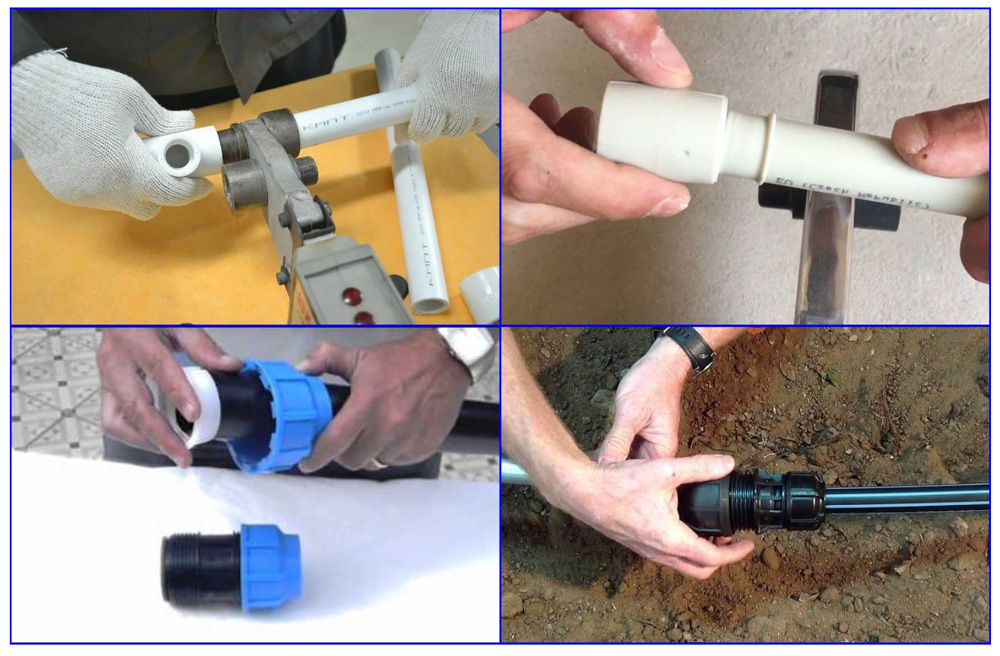

Рис. 4 Монтаж труб из полипропилена и полиэтилена
Подбор диаметра труб отопления — Teplopraktik
Диаметр труб отопления зависит от того какой объем теплоносителя будет проходить через них. Очевидно, что на главном подающем трубопроводе, идущем от отопительного котла, диаметр будет больше, на ветке с тремя радиаторами он будет еще меньше, а на конечном радиаторе он будет самым маленьким. Соответственно диаметр трубы будет зависеть от общей тепловой мощности радиаторов, который питает данный трубопровод.
Кроме того диаметр трубопровода зависит от скорости движения теплоносителя в системе и от перепада температур подача/обратка. Чем выше этот перепад, тем меньше требуется диаметр трубопровода. Стандартный перепад температур – 20°С. В более комфортных системах этот перепад меньше – 10°С.
Отопительная система с циркуляционным насосом характеризуется высокой скоростью теплоносителя, система же с естественной циркуляцией обладает низкой скоростью, поэтому это обязательно надо учитывать при подборе труб отопления. Не стоит закладывать в расчет трубопроводов слишком большую скорость движения воды в трубах, т.к. это создаст различные неприятные шумы и журчание в трубах. При слишком низкой скорости же возникает риск образования воздушных пробок в системе. Скорость движения в трубах должна быть в пределах 0,4 – 0,6 м/с. Самотечная система характеризуется значительно более низкой скоростью теплоносителя, поэтому диаметр труб нужно выбирать больше.
Поэтому ниже мы укажем таблицы подбора диаметра труб для различных систем с указанными параметрами. В таблице используется подбор диаметра труб из различных материалов. Стальные трубы ВГП имеют обозначение по внутреннему диаметру, тогда как полипропиленовые, металлопластиковые и трубы из сшитого полиэтилена имеют обозначение по наружному диаметру. Это учтено в таблице подбора диаметров трубопроводов.
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 40 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 30 | 30 | 1,25 дюйма (32мм), дюйм с четвертью) | 40 | 40 |
| 20 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 15 | 21 | 1 дюйм (25мм) | 32 | 32 |
| 12 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 10 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 8 | 16 | 3/4 дюйма (20мм) | 25 | 25 |
| 6 | 14 | 1/2 дюйма (15мм) | 20 | 20 |
| 5 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 4 | 11 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 10 | 3/8 дюйма (10мм) | 16 | 16 |
| 2 | 8 | 3/8 дюйма (10мм) | 16 | 16 |
| 1 | 6 | 3/8 дюйма (10мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 50 | 55 | 2 дюйма (50мм) | 63 | 63 |
| 40 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 30 | 43 | 2 дюйма (50мм), либо 1,5 дюйма (40мм) | 63 | 63 |
| 20 | 35 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 30 | 1,25 дюйма (32мм) | 40 | 40 |
| 12 | 27 | 1,25 дюйма (32мм) | 40 | 40 |
| 10 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 8 | 22 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 16 | 1/2 дюйма (15мм) | 20 | 20 |
| 3 | 13 | 1/2 дюйма (15мм) | 20 | 20 |
| 2 | 11 | 1/2 дюйма (15мм) | 16 | 16 |
| 1 | 8 | 1/2 дюйма (15мм) | 16 | 16 |
| Тепловая нагрузка, кВт | Необходимый внутренний диаметр трубы, мм | Подбор трубы для необходимого внутреннего диаметра: | ||
| ВГП стальные | Полипропилен | Сшитый полиэтилен | ||
| 30 | 48 | 2 дюйма (50мм) | 63 | 63 |
| 20 | 39 | 1,5 дюйма (40мм) | 50 | 50 |
| 15 | 34 | 1,5 дюйма (40мм) | 50 | 50 |
| 12 | 30 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 10 | 28 | 1,25 дюйма (32мм), (дюйм с четвертью) | 40 | 40 |
| 8 | 25 | 1 дюйм (25мм) | 32 | 32 |
| 6 | 21 | 3/4 дюйма (20мм) | 25 | 25 |
| 5 | 19 | 3/4 дюйма (20мм) | 25 | 25 |
| 4 | 17 | 3/4 дюйма (20мм) | 25 | 25 |
| 3 | 15 | 3/4 дюйма (20мм)) | 25 | 25 |
| 2 | 12 | 1/2 дюйма (15мм) | 20 | 20 |
| 1 | 10 | 1/2 дюйма (15мм) | 20 | 20 |
Пример использования: двухтрубная система с циркуляционным насосом, общая мощность 18 кВт.
Разводка выполнена полипропиленовой трубой, условное обозначение — ПП.
Как видим из схемы — вначале из котла выходит полипропиленовая труба, диаметром 40мм, внутренний просвет у нее 25мм, что соответствует металлической ВГП трубе в 1 дюйм (25мм). Далее идет отвод на бойлер (4 кВт) и теплые полы (2 кВт) двух ПП труб, диаметром 16мм. После этого часть теплоносителя отделилась, поэтому нет необходимости в такой толстой трубе. На отопление 1-ого и 2-ого этажей уже пойдет более тонкая труба — 32мм, она пойдет до первого тройника. На тройнике отделяется ветка на 1-ый этаж, диаметром 25мм, и на 2-ой этаж, также диаметром 25мм. К конечным радиаторам уже подходит полипропиленовая труба диаметром 16мм. И на 3-х последних радиаторах также идет заужение подающей трубы до 16мм.
В однотрубной системе, в отличие от двухтрубной по одному трубопроводу подается весь теплоноситель системы. Поэтому в такой системе весь трубопровод (после ответвления трубы на бойлер и теплый пол) будет диаметром 32мм, а к отдельным радиаторам от основного трубопровода будут подходить трубы 16мм.
teplopraktik.ru
Выбор диаметра труб для частного дома
Выбор диаметра труб производится по следующим критериям:
- 5 мм (1/2 дюйма) — для горизонтальных входов воды в смесители для раковины / раковины, а также для бачков и радиаторов отопления. Это стандартный размер так называемых веток разводки;
- 20 мм (3/4 дюйма) — рекомендуется для некоторых ответвлений, например, для подключения смесителей для ванны;
- 25 или 32 мм (1 или 5/4 дюйма) — это диаметры так называемых стояков, т.е. трубы, проходящие по этажам;
- 40 мм — трубы для отвода сточных вод от посудомоечной машины;
- 50 мм — если сливаем воду из раковины, стиральной машины или короткий слив из ванны;
- 70 мм — длинный слив из ванны;
- 100 мм — минимальный диаметр для отвода сточных вод из унитаза и для коллективного слива между этажами.
Подключение воды на входе в дом выполняется из полипропиленовых или трехслойных полиэтиленовых труб диаметром 32, 40 или 50 мм, гнутых, соединенных сваркой или самозажимных фитингов с прокладками.
Соединительный трубопровод укладывается с уклоном не менее 2% в сторону водопровода и соединяется с ним лентой с резьбовыми концами, соединительной арматурой и так называемым просверленным отверстием. Подключение также может быть выполнено классическим способом через тройник, вставленный в сетевой шнур.
Приведенные в проекте диаметры труб (обычно от 15 до 32 мм) относятся к материалу, предложенному дизайнером. Если вы хотите использовать трубы из другого материала (они могут иметь разные размеры), вам следует преобразовать диаметры в эквивалентные, чтобы, несмотря на изменение внешнего диаметра, внутренний диаметр оставался неизменным.
Как вычислить пропускную способность
Табличный способ – самый простой. Таблиц подсчета разработано несколько: можно выбрать ту, которая подойдет в зависимости от известных параметров.
Вычисление на основе сечения трубы
В СНиП 2.04.01-85 предлагается узнать количество потребления воды по обхвату трубы.
| Внешнее сечение магистрали (мм) | Приблизительное количество жидкости | |
| В литрах в минуту | В кубометрах в час | |
| 20 | 15 | 0,9 |
| 25 | 30 | 1,8 |
| 32 | 50 | 3 |
| 40 | 80 | 4,8 |
| 50 | 120 | 7,2 |
| 63 | 190 | 11,4 |
Расчет по температуре теплоносителя
С ростом температуры уменьшается проходимость трубы – вода расширяется и тем самым создает дополнительное трение.
Вычислить нужные данные можно по специальной таблице:
| Трубное сечение (мм) | Пропускная способность | |||
| По теплоте (гкл/ч) | По теплоносителю (т/ч) | |||
| Вода | Пар | Вода | Пар | |
| 15 | 0,011 | 0,005 | 0,182 | 0,009 |
| 25 | 0,039 | 0,018 | 0,650 | 0,033 |
| 38 | 0,11 | 0,05 | 1,82 | 0,091 |
| 50 | 0,24 | 0,11 | 4,00 | 0,20 |
| 75 | 0,72 | 0,33 | 12,0 | 0,60 |
| 100 | 1,51 | 0,69 | 25,0 | 1,25 |
| 125 | 2,70 | 1,24 | 45,0 | 2,25 |
| 150 | 4,36 | 2,00 | 72,8 | 3,64 |
| 200 | 9,23 | 4,24 | 154 | 7,70 |
| 250 | 16,6 | 7,60 | 276 | 13,8 |
| 300 | 26,6 | 12,2 | 444 | 22,2 |
| 350 | 40,3 | 18,5 | 672 | 33,6 |
| 400 | 56,5 | 26,0 | 940 | 47,0 |
| 450 | 68,3 | 36,0 | 1310 | 65,5 |
| 500 | 103 | 47,4 | 1730 | 86,5 |
| 600 | 167 | 76,5 | 2780 | 139 |
| 700 | 250 | 115 | 4160 | 208 |
| 800 | 354 | 162 | 5900 | 295 |
| 900 | 633 | 291 | 10500 | 525 |
| 1000 | 1020 | 470 | 17100 | 855 |
Поиск данных в зависимости от давления
Давление потока воды общей магистрали учитывается при подборе труб
При подборе труб для установки любой коммуникационной сети нужно учесть давление потока в общей магистрали. Если предусмотрен напор под высоким давлением, надо устанавливать трубы с большим сечением, чем при движении самотеком. Если при подборе трубных отрезков не учтены эти параметры, а по малым сетям пропускают большой водный поток, они станут издавать шум, вибрировать и быстро придут в негодность.
Чтобы найти наибольший расчетный водный расход, используется таблица пропускной способности труб в зависимости от диаметра и разных показателей давления воды:
| Расход | Пропускная способность | |||||||||
| Сечение трубы | 15 мм | 20 мм | 25 мм | 32 мм | 40 мм | 50 мм | 65 мм | 80 мм | 100 мм | |
| Па/м | Мбар/м | Меньше 0,15 м/с | 0,15 м/с | 0,3 м/с | ||||||
| 90,0 | 0,900 | 173 | 403 | 745 | 1627 | 2488 | 4716 | 9612 | 14940 | 30240 |
| 92,5 | 0,925 | 176 | 407 | 756 | 1652 | 2524 | 4788 | 9756 | 15156 | 30672 |
| 95,0 | 0,950 | 176 | 414 | 767 | 1678 | 2560 | 4860 | 9900 | 15372 | 31104 |
| 97,5 | 0,975 | 180 | 421 | 778 | 1699 | 2596 | 4932 | 10044 | 15552 | 31500 |
| 100,0 | 1000,0 | 184 | 425 | 788 | 1724 | 2632 | 5004 | 10152 | 15768 | 31932 |
| 120,0 | 1200,0 | 202 | 472 | 871 | 1897 | 2898 | 5508 | 11196 | 17352 | 35100 |
| 140,0 | 1400,0 | 220 | 511 | 943 | 2059 | 3143 | 5976 | 12132 | 18792 | 38160 |
| 160,0 | 1600,0 | 234 | 547 | 1015 | 2210 | 3373 | 6408 | 12996 | 20160 | 40680 |
| 180,0 | 1800,0 | 252 | 583 | 1080 | 2354 | 3589 | 6804 | 13824 | 21420 | 43200 |
| 200,0 | 2000,0 | 266 | 619 | 1151 | 2488 | 3780 | 7200 | 14580 | 22644 | 45720 |
| 220,0 | 2200,0 | 281 | 652 | 1202 | 2617 | 3996 | 7560 | 15336 | 23760 | 47880 |
| 240,0 | 2400,0 | 288 | 680 | 1256 | 2740 | 4176 | 7920 | 16056 | 24876 | 50400 |
| 260,0 | 2600,0 | 306 | 713 | 1310 | 2855 | 4356 | 8244 | 16740 | 25920 | 52200 |
| 280,0 | 2800,0 | 317 | 742 | 1364 | 2970 | 4356 | 8568 | 17338 | 26928 | 54360 |
| 300,0 | 3000, | 331 | 767 | 1415 | 3078 | 4680 | 8892 | 18000 | 27900 | 56160 |
Так же, рассчитывая расход воды через трубу по таблице значений диаметра трубы и давления, учитывается не только количество кранов, но и численность водонагревателей, ванн и иных потребителей.
Гидравлический расчет по Шевелеву
Для наиболее верного выявления показателей всей водоснабжающей сети используют особые справочные материалы. В них определены ходовые характеристики для труб из разных материалов.
В виде примера хорошего образца для расчетов можно назвать таблицу Шевелева. Это объемный справочник. Чтобы им воспользоваться, не обязательно идти в библиотеку. Все нужные данные можно найти во Всемирной сети. Кроме того, есть электронные программы на основе таблиц Шевелева. Достаточно ввести требуемые параметры, чтобы получить готовый результат.
Применение формул
Применение разных формул зависит от известных данных. Самая простая из них: q = π×d²/4 ×V. В формуле: q показывает расход воды в литрах, d – сечение трубы в см, V – скоростной показатель продвижения гидропотока в м/сек.
Скоростные параметры можно взять из таблицы:
| Тип водоподведения | Скорость (м/сек) |
| Городской водопровод | 0,60–1,50 |
| Магистральный трубопровод | 1,50–3,00 |
| Центральная сеть отопления | 2,00–3,00 |
| Напорная система | 0,75–1,50 |
Знать, какими характеристиками обладают трубы, нужно для грамотного подключения сантехнических приборов. При правильном подборе данных не будет повода беспокоиться, что при открытии крана в ванной комнате вода на кухне перестанет идти либо снизится ее напор.
Как рассчитать диаметр трубопровода
Для расчёта внутреннего диаметра трубопровода потребуются данные, которые можно почерпнуть из таблиц и технической литературы
Для проведения точных вычислений необходимо внимание и знание специфики проводимых операций. При правильном расчёт взаимосвязь между трубопроводом и протекающей по нему жидкости будет оптимальной
Следует знать, что при повышении скорости транспортируемой жидкости, возможно уменьшение внутреннего диаметра труб. Стоимость системы при этом факторе становится более низкой. Но нельзя быть уверенным, что скорость потока будет однородной. Поэтому, диаметр трубопровода должен обладать определённым запасом.
Для водопроводных труб круглого сечения, используют следующую формулу:
Q = (πd²/4)•w
Где Q является параметром расхода воды, d – это диаметр трубопровода, а w – скорость потока. Преобразовав формулу, можно получить её следующий вид:
d = √(4Q/πw)
Скорость потока воды определяется исходя из количества потребителей. Более сложные формулы в своей структуре имеют ещё один немаловажный фактор – коэффициент гидравлического трения. Такие формулы обладают громоздкой структурой и требуют большего времени на расчёты, но на выходе получаются точные цифры.
В современном строительстве предпочитают использовать либо табличный метод, либо прибегать к помощи компьютерных программ. Цифровые устройства обеспечивают введение большого количества параметров, что позволяет сделать расчёты точными, с минимальными погрешностями.
Требования ГОСТ
Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.
Внешний вид труб ПЭ80
Основные параметры:
Пластиковые напорные трубы должны выдерживать давление не менее 6,5 МПа. При этом, в начальном напряженном состоянии, патрубки с большими диаметрами должна переносить воздействие 100 МПа;
Термическая стабильность при максимальной температуре воды (200 градусов по Цельсию) не менее 20 минут;
Не менее основных характеристик, важен внутренний вид патрубков. Их поверхность не должна иметь никаких трещин, пузырьков газа, шероховатостей. Цвет: от черного до темно-синего с явными продольными полосками. При этом, защитная оболочка должна быть яркого синего оттенка, допускается небольшая голубизна поверхности
Это важное отличие труб водопровода от изделий для газопроводов и т. д.;
В ПЭ 32 (диаметр 32 мм, в дюймах 1,25) номинальные показатели удельного удлинения при разрывном воздействии – 250%, у ПЭ 100 (соответственно, 100 мм) – 350;
При нагреве максимально допустимое изменение длины – 3%
Этот показатель стандартный для всех диаметров и любой толщины стенок, в том числе, если они гофрированные;
Обязательно наличие маркировки, на которой указывается номер партии, дату производства, завод, на котором они изготовлены.
Таблица диаметров и ее пояснение (в качестве таблица я возьму — http://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html — ты просто напиши пояснение для нее в нижеследующих подзаголовках)
Факторы, влияющие на выбор трубного диаметра
Трубопровод водоснабжения предназначен для транспортировки к точкам разбора холодной и горячей воды необходимой температуры и напора. Если температурные параметры зависят от свойств источника и теплопроводности труб, то напорные характеристики определяются трубными размерами. То есть, чем меньше сечение и больше длина трубопровода, тем ниже давление воды будет на конце линии.
С учетом вышеизложенного, на выбор диаметра водопроводной трубы влияют следующие факторы:
- Напор на входе внутреннего водопровода. При индивидуальном водоснабжении он задается автоматическими приборами (реле давления).
- Длина трубопроводной магистрали.
- Необходимый напор в точках водоразбора.
- Количество, вид и сечение проходных каналов запорной и регулирующей арматуры, приборов учета, насосного оборудования по пути следования воды. Любое сужение прохода на пути водотока значительно повышает гидропотери.
- Число поворотов и изгибов магистрали. Каждый поворот и изгиб создает сопротивление водному потоку и увеличивает гидравлические потери.
- Объемы водопотребления. Фактор напрямую связан с количеством точек подключения сантехприборов – чем их больше, тем большее понадобится сечение труб.
- Схема разводки трубопровода. Если магистраль подходит последовательно к каждому прибору, ее диаметр делают больше. При использовании коллекторной подводки внутреннее сечение труб берут поменьше.
| Наружный диаметр трубы, подходящей к дому (мм) | Примерный расход воды, который можно получить изданной трубы. | Потребитель | Расход, л/мин | Расход, м3/ч | |
| Умывальник с раковиной | 10 | 0,6 | |||
| л/мин | М3/час | ||||
| Умывальная раковина | 10 | 0,6 | |||
| Ванна/гидромассаж | 18 | 1,08 | |||
| 20 мм | 15 л/мин | 0.9 мЗ/час | |||
| Душ | 12 | 0,72 | |||
| 25 мм | ЗО л/мин | 1.8 мЗ/час | Туалет | 7 | 0,42 |
| 32 мм | 50 л/мин | 3 мЗ/час | Биде | 6 | 0,36 |
| Стиральная машина | 12 | 0,72 | |||
| 40 мм | 80 л/мин | 4.8 мЗ/час | Кухонная мойка | 12 | 0,72 |
| 50 мм | 120 л/мин | 7.2 мЗ/час | Посудомоечная машина | 8 | 0,48 |
| Водоразборный кран 1/2” | 20 | 1,2 | |||
| 63 мм | 190 л/мин | 11.4 мЗ/час | |||
| Водоразборный кран 3/4″ | 25 | 1,5 |
Таблица 3. Сводная таблица пропускной способности трубопроводов и водопотребления отдельными сантехприборами
Гидравлический расчет
Чтобы определить наиболее экономичные сечения водопровода, проводят гидравлический расчет. Должно выполняться условие обеспечения требуемого расхода воды, сохранения давления и минимальных потерь напора. Учитываются:
- расчетное направление движения воды;
- расход согласно нормам водопотребления;
- характеристики водоразборной арматуры и количество точек;
- коэффициент перенаселенности жилья;
- потери напора из-за трения по всей длине трубы.
По результатам расчета подбирают диаметр водопроводных труб исходя из таблицы размеров и сортамента изделий.
Для определения потерь напора используют таблицы Шевелева или онлайн-программы.
В таблицах для гидравлического расчета стальных, чугунных, асбестоцементных, пластиковых и стеклянных водопроводных труб содержатся готовые показатели в зависимости от диаметра, материала, длины линии, давления в сети. Потери определяют на каждом участке и суммируют. По найденному значению определяют требуемый расход и мощность насоса.
Пример гидравлического расчета по таблицам Шевелева
Водопроводная система — сложная инженерная коммуникация
Важно выбрать трубы с учетом их технических, правильно выполнить монтаж
