Отличие стоечного профиля от направляющего

Что такое профили для гипсокартона

«Сухие» строительные работы и отделка редко обходятся без механического крепления к каркасу плит, листовых или реечных материалов. Гипсокартон в этом отношении не исключение — для него также нужна несущая конструкция, которая обеспечит надежное крепление.

Есть только два вида материалов, отвечающих этому требованию: деревянный брусок и тонкостенный металлопрофиль для крепления гипсокартона. Но в силу специфики самого ГКЛ предпочтение отдают именно второму варианту. И вот почему:

• У каждого вида металлического профиля стандартная геометрия, четкие параллели ребер и плоскостей, стабильные размеры сечения. А у деревянного бруска могут быть довольно существенные отклонения в геометрии и размерах сечения
• Гипсокартонный лист имеет идеально ровную поверхность, поэтому каркас должен отвечать самому материалу. Стандартные размеры профилей для гипсокартона лучше всего обеспечивают крепление по уровню во всех плоскостях
• Наиболее «уязвимое место» конструкций с обшивкой ГКЛ — стыки отдельных листов. Дерево — «живой» материал, особенно чувствительный к изменениям влажности (достаточно вспомнить необходимость компенсационных зазоров между деревянными полами и стеной). В отапливаемых помещениях влажность летом и зимой существенно отличается, размеры бруска будут меняться, а это приведет к появлению трещин на финишной отделке стены или перегородки. Размеры оцинкованного профиля для гипсокартона не меняются при колебаниях влажности

Основные виды профиля представляют собой металлический швеллер, у которого полки обеспечивают жесткость и несущие свойства каркаса, а стенка служит плоскостью крепления (к ограждающим поверхностям, самого ГКЛ, закладных элементов).

Материал для изготовления деталей каркаса

Все несущие элементы изготавливают из холоднокатаной оцинкованной стали. Ее толщина (а значит, и толщина профиля для гипсокартона) равна 0.4-0.6 мм.

Внимание! Дальше в статье все размеры толщины, ширины и высоты приведены в миллиметрах. Исключение — профиль для гипсокартона с увеличенной толщиной металла

Его используют для усиления дверных проемов и строительства перегородок с особыми условиями эксплуатации. Компания Knauf заявляет о толщине 2.0, но можно найти аналогичные образцы со стенкой 1.5

Исключение — профиль для гипсокартона с увеличенной толщиной металла. Его используют для усиления дверных проемов и строительства перегородок с особыми условиями эксплуатации. Компания Knauf заявляет о толщине 2.0, но можно найти аналогичные образцы со стенкой 1.5.

Изготовление направляющих и стоечных элементов происходит также с помощью холодного проката, но к этой операции могут добавлять еще ряд других:

• Формирование дополнительных ребер жесткости
• Просечка на стенке отверстий для крепления к ограждающим поверхностям
• Насечка шероховатой поверхности для удобства работы с крепежом

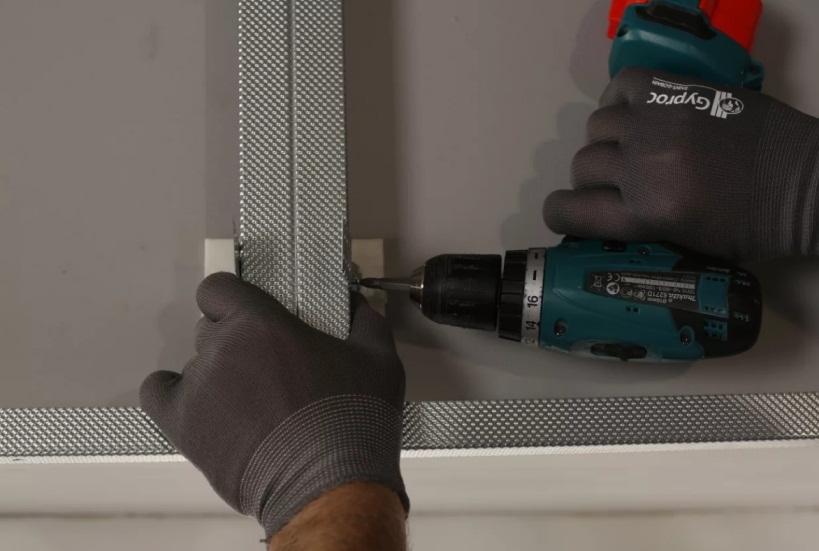

А компания Gyproc выпускает профиль «Ультра» с особенной рифленой поверхностью, которая облегчает выполнение монтажных работ, начиная от предварительной расстановки стоечных элементов и заканчивая ввинчиванием саморезов.

Строительный профиль виды. Строительные профили: виды и область применения

Строительный профиль – это изделие, имеющее заданную форму поперечного сечения, используемое в строительных работах всех типов, видов (в зависимости от самого типа конструкции). Данный вид профилей изготавливается из различных конструкционных материалов (металла, пластика и т.п). Больше стройматериалов можно посмотреть в стройкаталоге . Изготовление изделий осуществляется несколькими основными методами, наиболее распространенными в наше время:

• ковка;
• прокатка;
• экструзия.

Благодаря использованию вышеупомянутых видов конструкций из металла, сроки, легкость возведения зданий и сооружений существенно оптимизируются. Сам процесс постройки, ремонта становится гораздо более простым, удобным. Изготавливают строительные профили из самого высококачественного металла, поскольку они должны обладать хорошими эксплуатационными характеристиками. Фото разновидностей данных металлоконструкций можно посмотреть ниже.

Виды строительных профилей

Используются такие профили во всех видах строительных работ, существует несколько основных видов конструкций, которые применяют в зависимости от того, какое назначение они имеют. По данному принципу следует различать несколько основных видов:

• профиль потолочный – наиболее часто встречающийся элемент декора, так же используется для обустройства фальшивых стен;
• направляющий профиль UD – позволяет создавать арки, откосы. Основная способность – легко поддается резьбе;
• перегородочный строительный профиль – сфера использования понятна из названия;
• направляющий CW – основной сферой применения является создание фальшивых стен в жилых, коммерческих, офисных зданиях.

Строить с помощью такого профиля легко, благодаря хорошим эксплуатационным характеристикам, возможности вариативности использования.

Как изготавливают?

Размеры строительного профиля зависят от того, для чего он будет использоваться. Как же изготавливают профиль для строительства? Поскольку пластик – это не совсем подходящий вариант для строительства (не обладает необходимой для долгой эксплуатации конструкций прочностью), изготавливают данный вид металлический изделий из стали. Именно это позволяет эксплуатировать профили в большинстве конструкций, используемых из строительства. Способы производства таких конструкций – это: ковка, прокатка и экструзия (различные виды создают по-разному).

Область применения

Область применения профилей зависит от того, к какому типу, марке они относятся. В современном строительстве существует много работ, в которых необходимо применение металлического профиля. Вот основные из этих направлений:

• CD 60 или ПП 60 – используется для создания современных, устойчивых к нагрузке потолочных конструкций;
• ПН 27 или UD 27 – строительство арок, ниш и откосов;
• CW 50 – незаменим, если говорить о строительстве тонких перегородок;
• UW 50 – применяется в качестве направляющего профиля для CW 50;
• CW 75 – надежный профиль для создания фальшстен;
• UW 75 – профиль, который служит направляющей для предыдущего, описанного нами (CW 75);
• CW 100 – стоечный профиль для создания перегородок всех типов, видов;
• UW 100 – как во всех предыдущих случаях (по аналогии), используется в качестве направляющего профиля для CW 100.

Без использования профиля было бы невозможно осуществлять некоторые ремонтные и строительные работы. Именно благодаря его качеству, большинство конструкций служит долгие годы, демонстрируя надежность и хорошие эксплуатационные характеристики.

Как правильно выбрать профиль

Надежный каркас является залогом прочности конструкции их гипсокартона. Поэтому не стоит экономить на материалах, необходимых для его изготовления. Лучше выбрать профили известной фирмы, даже если цена на изделия будет выше. Зато в этом случае не придется волноваться за качество металлопрофиля.

Качества, которым должен соответствовать профиль для ГКЛ:

• прочность и жесткость – обеспечиваются толщиной и правильной обработкой материала при изготовлении;
• надежность – ее определяет качество стали;
• легкость – слишком толстый материал имеет большой вес, и с ним неудобно работать.

Лучше всего зарекомендовала себя продукция от мировых лидеров Knauf и Giprok.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Рубанок обдирочный и кромочный для гипсокартона: как сделать своими руками

Расчет нужного количества профилей

Приступая к расчету, следует в масштабе начертить будущий каркас, проставив размеры. Можно также нанести условно обозначение, показывающее каждый вид металлопрофиля. Расчет необходимого количества для стены можно выполнить следующим образом:

• направляющих. Удвоенная сумма длины и высоты каркаса. Если имеются проемы, следует также прибавить их периметр;
• стоек. Их монтируют с максимальным шагом 60 см. Чтобы определить требуемого количество надо длину каркаса разделить на 60 см, полученное значение округлить до ближайшего большего натурального и прибавить 1. Полученное значение умножаем на высоту каркаса;
• перемычек, монтируемых с шагом 0,6 – 0,8 м в местах стыковки листов. Для их изготовления используется стоечный металлопрофиль. Расчет выполняется аналогично предыдущему варианту. Полученное значение добавляется к требуемому количеству стоечного профиля.

Детальный чертеж упростит расчеты

Крепежные элементы

Для фиксации профиля используются дюбели либо саморезы. Их забивают или закручивают в местах пересечения соседних элементов. В качестве крепежных элементов могут выступать:

подвесы, используемые при монтаже потолков. При необходимости их всегда можно согнуть, чтобы получить пластину нужного размера;

Функциональный элемент

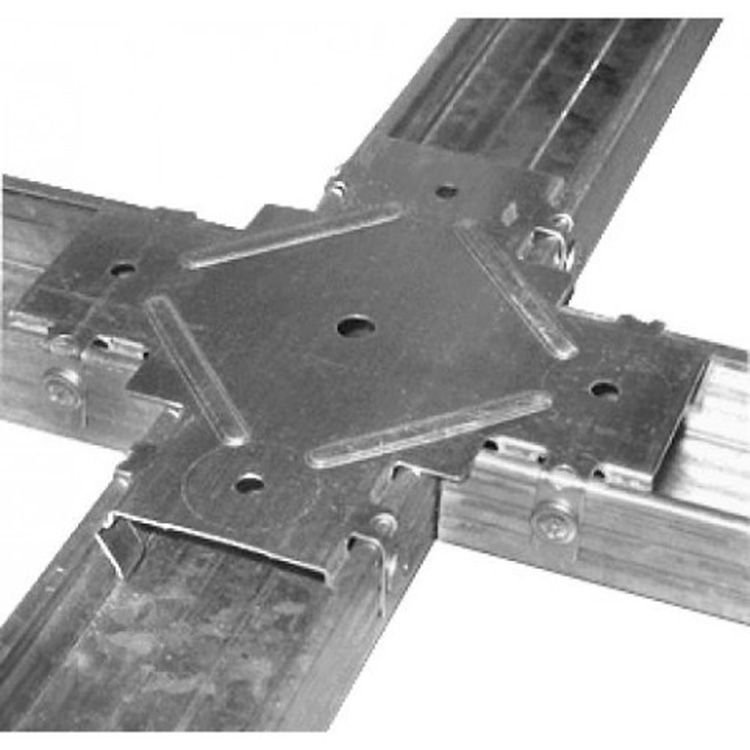

крабы, имеющие характерную крестообразную конфигурацию. С их помощью можно обеспечить жесткое соединение пересекающихся планок;

Сформировать надежное соединение несложно

• двухуровневые кронштейны, актуальные при устройстве многоуровневого потолка;
• угловые скобы, устанавливаемые на торцах элементов конструкции.

Критерии выбора

Попадая в специализированный магазин, обычно покупатель совершает ошибки при выборе, потому что не знает, как выбрать качественный продукт. Распознать некачественный товар можно ещё на стадии выбора.

Критерии качества:

• Покрытие – оцинкованные элементы конструкций менее склонны к появлению ржавчины.
• Толщина – чем больше толщина, тем выше прочность. Минимальная составляет 0,3 мм.
• Заусенцы – наличие заусенцев говорит о плохой обработке металла.
• Заломы – стоит осмотреть будущий инструмент для поддержки гипсокартона, так как во время транспортировки он может быть погнут или сильно поцарапан. Наличие маленьких деформаций скажется на его функциональности в будущем.
• Без краски – рекомендуется приобретать неокрашенные изделия, так как они стоят дешевле. Кроме того, краска может скрывать микроповреждения.

Знание критериев выбора качественных товаров данной категории позволит потребителю избежать возврата изделия или его скорой поломки.

Советы при покупке

Помимо критериев выбора есть ещё то, на что также стоит обратить внимание при покупке металлических приспособлений. Это советы других покупателей, а именно –  те трудности, с которыми они столкнулись при покупке и использовании профилей под гипсокартон

Советы:

Данные рекомендации, полученные на основе опыта других покупателей, позволят лучше подготовиться к покупке приспособления для закрепления каркаса из ГКЛ, не допустить ошибок и сделать приобретение товара максимально эффективным.

Установка каркаса

После разметки приступают к установке. Двигаются от пола вверх, к потолку. После нанесения разметки на пол с помощью отвеса ее переносят и на потолок, чтобы предотвратить крен конструкции. Вот, как делают из профиля каркас для гипсокартона:

1. Монтаж направляющего профиля. С помощью шурупов по периметру устанавливают UW. При монтаже конструкции, в которой будет дверь, на область проема направляющую не накладывают. Расстояние между деталями крепежа составляет 40-60 см, чем больше проем, тем шире можно закладывать шурупы.
2. Установка стоечного профиля. Отмеряют длину металлического элемента на 0,5 см меньше, чем расстояние от потолка до пола. Заводят детали в направляющие, подгоняют под отметки на полу и потолке, соответствующие друг другу. Расстояние между стойками равно широкой части ГКЛ.

3. Обработка проема. Если в перегородке предполагается дверь, то по краям коробки ставят дополнительные стойки. Повернуть их нужно спинкой внутрь каркаса, так как к ним будет присоединяться коробка или арочная обшивка. Над проемом кладут направляющий профиль, который соединяется стойками с потолком. ПС находится в области, где будут соединяться ГКЛ.

Сборка каркаса завершена, теперь приступают к обшивке, используя гипсокартонные листы. Облегчить установку конструкции можно, если по высоте листы выкраивать так, чтобы они на 1 см были меньше абсолютного размера. При установке ГКЛ кладут подкладки 0,5 см сверху и снизу, а вынимают их сразу же после монтажа листа. Благодаря этому создаются деформационные зазоры, помогающие линейному расширению материала.

Профиль перегородочный для гипсокартона. Размеры и виды.

Направляющие профили (UD).

Данный вид годится не только для потолков, а ещё и для гипсокартонных перегородок и обшивки стен. Рассмотрим подробнее: в спинке этих изделий имеются отверстия для дюбилей (8 миллиметров). Профили имеют форму в виде русской буквы «П», а также различаются по размерам.

Размеры: (первая цифра – ширина спинки, вторая – ширина полки)

• 50 х 40 миллиметров
• 65 х 40 миллиметров
• 75 х 45 миллиметров
• 100 х 40 миллиметров

Стоечный профиль (CD).

Для перегородок, у этого вида вдоль полки сделаны специальные канавки. Два крайние предназначаются для вкручивания саморезов, а та что посередине, указывает на место стыков гипсокартонных листов. Ширина спинки у стоечных идентична направляющим. Потому что ПС вставляется в ПН.

Выпускаются размеры:

• 50 х 50 миллиметров
• 65 х 50 миллиметров
• 75 х 50 миллиметров
• 100 х 50 миллиметров

Усиленный (UA).

Профиль используется для дверных проёмов в перегородках. Главное качество – прочность и стойкость к коррозии.

Размеры профиля:

• длина – от 3 до 6 метров
• высота боковых частей – 40 миллиметров
• ширина основания – 50 – 100 миллиметров
• толщина заготовки – 2 миллиметра

Угловой – (ПУ защитный).

Предназначен для защиты углов и торцов гипсокартонных перегородок от механических повреждений. На поверхности профиля есть отверстия, чтобы в них проникал раствор для отделки.

• Длина – 3 метра
• Сечение – 25х25х0,4 миллиметра, 31х31х0,4 миллиметра, 31х31х0,5 миллиметра

Маячковый профиль (ПМ).

Используется при отделочных работах. Крепится при помощи строительных растворов, на необходимый уровень. Помогает зашпаклевать (или оштукатурить) стену ровно.

Размеры:

• Длина – от 2,5 до 3 метров
• Ширина – от 22 до 60 миллиметров
• Толщина металла – от 0,33 до 55 миллиметров
• Выступ маячка – от 6 до 10 миллиметров

GYPROC

Gyproc Products LTD (позднее стала называться BPB, группа Сен-Гобен) — одна из старейших в мире компаний, производящих гипсовые материалы, продающихся под брендом GYPROC. Основана ещё в 1933 году.

Уже в течение первого десятилетия заняла лидирующие позиции в своей стране (Англии) и стала покорять европейский континент, начиная со скандинавских стран.

Первая продукция этой марки стала поставляться в Россию в 90-х из Финляндии. Затем организовано представительство в Санкт-Петербурге.

Популярность товара была такой, что многие стали отождествлять название бренда с гипсокартоном, как таковым. Профили для монтажа в России стали выпускать с 2011 года на производственной площадке под Серпуховом.

Каркас из профиля GYPROC

Ассортимент профилей Гипрок-ультра наиболее широк. Потолочный всего один, и он у всех производителей имеет стандартный размер ПП 60*27 (плюс направляющая ПН 28*27).

А вот стеновых уже не три, а пять видов, и к каждому прилагается своя направляющая. Изделия легко опознать по внешнему виду – такая двухосевая перфорация есть только у них.

Преимущество в том, что для соединения профилей можно вкрутить саморез под любым углом.
Достоинства профилей Гипрок-ультра

Также производитель выпускает весь спектр фурнитуры, необходимой для монтажа каркаса под ГКЛ и оштукатуривания поверхностей. А беспокоиться о качестве не приходится совершенно, так как в цехах налажен полнейший контроль.
