Подъемник для гипсокартона своими руками

Важные нюансы

Правильный выбор типа ГКЛ, который будет использоваться, может существенно упростить все операции. Если взять листы, толщиной не 12 миллиметров, а 9,5, их будет существенно легче поднимать, когда осуществляется монтаж гипсокартона на потолок. Даже тип материала может оказывать влияние на его вес.

Если потолки устраиваются в деревянном доме, поверхности, с которыми предстоит работать, лучше укрыть мембранным материалом, не пропускающим влагу. Когда ширины мембраны не хватает, чтобы одним рулоном закрыть всю плоскость за раз, необходимо сделать нахлест полотен друг на друга, не меньше 15 сантиметров, в крепит мембрану к деревянному основанию, проще всего степлером.

Все элементы крепежа или основания, которые изготовлены из дерева, перед монтажом в обязательном порядке нужно обработать антисептическими составами. Это позволит не беспокоиться об образовании грибков и плесени на покрытии.

Клеить гипсокартонные листы на деревянное основание нельзя. От влажного клея, древесина может разбухнуть еще в процессе монтажа ГКЛ. Однако, через некоторое время, влага испарится и дерево вернется к прежним размерам. Это может вызвать растрескивание уже готового покрытия.

Для чего нужен?

Заводские модели обычно делают металлическими, они разборные, что позволяет удобно их переносить в специальном чехле, наиболее популярным производителем таки приспособлений является компания Премос. В домашних условиях чаще всего своими руками создается подъемник-распорка для гипсокартона.

С помощью указанного устройства можно не только проводить монтаж листов на потолок, но и выполнять разметку.

Делается это следующим образом: берут лазерный уровень (обычно его штатив имеет небольшую высоту), крепят его при помощи струбцин на подъемнике и поднимают на необходимую высоту.

Учитывая то, что высота подъема листов оставляет 3-4 метра, этого будет достаточно для проведения разметочных работ практически в любом помещении.

Необходимо только хорошо закрепить лазерный уровень, чтобы он не упал в процессе работы, и можно выполнять разметку потолка.

Основным назначением указанного устройства является помощь в проведении подшивки потолка большими листами гипсокартона. С его помощью данную работу можно успешно выполнять и без помощника.

Вы сможете плотно прислонить лист именно в то место, куда вам надо, сделать это можно как самодельным устройством, так и, например, используя подъемник Премос.

Для выполнения работы надо сначала наклонить рамку, на нее уложить лист ГКЛ. Так как поднимать надо невысоко, справиться с этим можно и одному работнику. Затем рамка переводится в горизонтальное положение и при помощи реечного механизма можно поднимать лист на необходимую высоту.

Наличие на опорных ножках колесиков позволяет перемещать устройство с листом в нужное вам место.

После того как вы установили лист на место и поджали его, осталось взять шуруповерт и надежно его закрепить.

Наибольшей популярностью пользуется подъемник Премос, это объясняется тем, что цена его небольшая, а схема работы простая, поэтому надежная.

Еще одним назначением данного устройства является облегчение монтажа профилей в тех местах, куда трудно добраться.

При помощи данного устройства можно закреплять перфоратор, край рулонного полотна при выполнении работ на потолке, с его помощью также удобно монтировать массивные люстры, воздуховоды, кондиционеры, фанкойлы и другое оборудование.

Как сделать

Самодельный подъемник-распорка для гипсокартона не менее эффективен, чем профессиональное приспособление (к примеру, «Премос» или «FIT»). К тому же, его можно сделать в домашних условиях. Перед началом работы нужно подготовить чертежи.

Фото — чертеж подъемника

Подпорка по этой схеме может производиться из дерева и металлопрофилей – это очень удобно, т. к. не требуется дополнительных расходов. Нужно учесть только затраты на крепежные элементы и лебедку. Все детали между собой соединяются болтами.

Подъемник можно сделать простой (одноразовый – для работы только в одной комнате) и многоразовый (он подойдет для разной высоты потолка). Нужно отметить, что первый вариант будет проще переоборудовать под другое помещение, нежели сконструировать второй.

Пошаговая инструкция. как сделать подъемник для подшивки гипсокартона на каркас:

1. Первым выбирается брус, длина которого равняется расстоянию от пола до потолка. Далее, к нему подбирается еще один с сечением не менее 40 мм и высотой от 90 мм до 100. Брусья нужно соединить буквой «Т» при помощи гвоздей 150. Соответственно, меньший из них должен образовывать горизонтальную плоскость;
2. На подпорку нужно установить так называемые косынки – они придадут конструкции жесткости. Их монтируют по диагонали от горизонтального бруса к вертикальной опоре. Обязательно отмеряйте прямой угол, после установки должно получиться два идеальных равнобедренных прямоугольных треугольника. В противном случае подъемник для гипсокартона не будет надежным и точным;

Фото — косынки

После при необходимости расширяете горизонтальную поверхность за счет установки дополнительных балок

Все углы должны быть прямые – это очень важно для работы.. Если у Вас в хозяйстве есть профессиональный сварочный инвертор и чертеж металлического телескопического подъемника для гипсокартона – то можно сделать более сложный, но практичный в использовании универсальный. Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые

На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2

Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые. На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2

Если у Вас в хозяйстве есть профессиональный сварочный инвертор и чертеж металлического телескопического подъемника для гипсокартона – то можно сделать более сложный, но практичный в использовании универсальный. Для работы Вам понадобится несколько труб для телескопической ножки – квадратные или круглые. На схемах ниже они представлены металлопрокатом с сечениями 80×80×2, 60×60×2, 40×40×2 мм. Для стола использованы трубы 40×25×2 и 30×20×2.

Фото — стеновой профессиональный подъемник

1. Крепление стола производится по такой же схеме, как и в описании работы выше. Учтите, что нужно обязательно устанавливать косынки под углом 90 градусов и удобнее всего при работе с металлом крепить их не болтами, а сварочным соединением;
2. В трубах проделываются отверстия, через которые будет в дальнейшем проходить лебедка. На самую широкую, которая будет являться станиной, устанавливается барабан. Общая схема имеет следующий вид;

Фото — расположение труб

Далее, сваривается стол, подвижные ножки, каркас и они соединяются между собой. Эти элементы лучше крепить друг к другу болтовым способом, чтобы при необходимости можно было легко разобрать; Фото — металлический подъемник Если соединение некоторых частей по фото не понятны, рекомендуем просмотреть видео-инструкцию.

Видео: наглядное применение подъемника

В некоторых случаях проще купить готовый подъемник для гипсокартона, чем проектировать самодельный, тем более цена на приспособление невысокая.

Как самостоятельно изготовить подъемник для гипсокартона

Как и говорилось выше, подъемный механизм для гипсокартона состоит из четырех основных механизмов – их и придется собрать по отдельности и впоследствии объединить в одно изделие. Оговоримся сразу, гипсокартонщик, как перелетная птица – сегодня он здесь, а завтра там, поэтому и изготавливать подъемник нужно с расчетом на удобную транспортировку. Каждая из его частей должна быть съемной или, по крайней мере, складной. Итак, начнем, действовать будем по порядку.

Тренога. Пожалуй, это самая простая в изготовлении часть (если у вас отсутствуют проблемы со сварочными работами). По сути, вам нужно будет изготовить приспособление для крепления телескопического штатива и приварить к нему три или четыре ноги, оснащенные колесиками со стопорами. Если разбирать этот вопрос подробно, то здесь нужна привязка к размеру штатива – его основание целесообразнее изготовить из профильной трубы размером 80 на 80мм. Следовательно, опора для него должна быть немного шире (трубу по такому калибру подобрать сложно). Скорее всего, прямоугольник, в который будет вставляться штатив, придется также сварить из двух уголков – подогнать их под необходимое сечение достаточно просто, здесь все проблемы решает болгарка. Когда опора будет готова, со всех ее четырех сторон привариваем ножки, которые желательно для жесткости оснастить раскосами. Это все-таки основание, и на него ложится вся нагрузка. Кстати, о компактности. Можно продумать механизм, позволяющий отсоединять или складывать ножки треноги.

Как сделать подъемник для гипсокартона своими руками фото

Теперь телескопический штатив. Здесь тоже сложного нет ничего – понадобится три отрезка профильной трубы. Нижний, как и говорилось выше, имеет сечение 80 на 80мм, средний размером 60 на 60мм и верхний (самый короткий) 40 на 40мм. Трубы вставляются друг в друга – чтобы они не проваливались вниз, их понадобится заглушить с одной стороны. В самом верху телескопа на конце его тонкой трубы нужно сделать крепление для поворотного стола – здесь можно пойди тем же путем, что и при соединении треноги со штативом. Поворотный стол. Для начала вывариваем букву «Н» – но делаем ее таким образом, чтобы средняя перемычка имела сквозной проход. Впоследствии в нее будут вставлены с двух сторон выдвигаемые подпорки, которые гарантируют то, что гипсокартон от перегиба не сломается. Ими и нужно будет заняться после того как разберетесь с буквой «Н». Подпорки представляют собой букву «Т» с удлиненной вертикальной ножкой – чтобы обеспечить жесткость этим выдвижным подпоркам в трубке, в которую они будут вставляться, следует просверлить отверстие, наварить над ним гайку и вкрутить в нее болт (он будет выполнять функцию фиксатора). Теперь, чтобы окончательно решить вопрос, как сделать подъемник для гипсокартона, остается только придумать наклонно-поворотный механизм. Как вариант, можно остановиться только на наклонном, а поворачивать гипсокартон вместе со всем подъемником. Самый простой способ обеспечить наклон площадки – это приварить к ней отрезок трубы и с помощью шпильки или болта соединить ее с вилкой, установленной в верхней части телескопа. Способ этот несложный, но в работе такой механизм будет не очень удобным – с его помощью понадобится приложить много усилий, чтобы наклонить и одновременно закрепить стол в необходимом положении. Лучше продумать какой-то быстрозажимной механизм – например, эксцентрик, наподобие как устанавливается на кожухе болгарки для его быстрого проворота.

Самодельный подъемник для гипсокартона фото

Последняя часть, изготовление которой предусматривает самодельный подъемник для гипсокартона, это лебедка. Ее нужно купить и приспособить для своих нужд. Кстати, придется сделать крепление для нее – как правило, это выносная балка с раскосом. Ее также лучше сделать сборно-разборной, а все части должны соединяться болтами.

Вот так обстоят дела с устройством для подъема и транспортировки гипсокартона. Как видите, механизм этот простой, и его вполне реально изготовить самостоятельно. В моей практике приходилось встречать людей, которые умудрялись собрать подъемник для гипсокартона прямо на месте проведения работ из подручного хлама – вход шло все, но в основном старые дверные коробки. Вид у такого подъемника, конечно, неказистый, но свою функцию он выполнял отменно!

Как выбрать механизм

При выборе аппарата для переноски и монтажа материала в магазине, следует учитывать некоторые особенности и возможности агрегатов.

Это:

• Подъемный вес — который для регулярного монтажа должен быть не менее 30-50 кг;
• Высоту подъема — как минимум 4-5 метров, что, как правило, хватает излишком для монтажа в обычных домах и квартирах, где высота потолков редко достигает даже данных параметров;
• Материал изготовления — желательно игнорировать модели с ненадежными пластиковыми элементами;
• Форму площадки подъемной основы — предпочтительней, чтобы она была н-образной, так как такие основы считаются наиболее устойчивыми;
• Двухфункциональный подъем как на горизонтальные, так и на вертикальные плоскости — если мастер считает данный фактор необходимым. Можно приобрести машину только лишь с верхним подъемом;
• Возможность удобной транспортировки модели. Большинство агрегатов оснащено роликами, для легкого их перемещения, а также сборно-разборной конструкцией;
• Управление — может осуществлять домкратно вручную либо электроприводом. Тут, выбор опять же, зависит от рабочей площади и регулярности монтажа.

На рынке строительно/отделочных материалов и инструментов, подъемник для монтажа гипсокартона, не редкость. Его можно приобрести практически в любом специализированном магазине. Сделать выбор в пользу определенной торговой марки весьма просто. Ведь все брендовые модели эксклюзивны и ориентированы на определенные потребности монтажников.

Самые востребованные аппараты от:

Корпорации Knauf. Среди раскупаемых, подъемник для гипсокартонных панелей — «Платтенхебер». Устройство позволяет закрепление листов, как в горизонтальном, так и в вертикальном положении;
Компании «Премос»

Если выбирать профессиональный подъемник для гипсокартона, следует обратить внимание на данную торговую марку. Модели фирмы осуществляют доставку материала на высоту до 4,5 метров, а также отлично справляются с грузом до 100 кг, позволяя работать не только с ГКЛ, но и с более тяжелыми панелями;
«Эдма» — многофункциональные модели при всей своей мобильности

Так подъемник ГКЛ от этого французского бренда комфортен в эксплуатации даже в тесных условиях.

Деревянный подъемник с размерами – инструкция по изготовлению

Если нет желания или возможности возводить долговечный цельнометаллический подъемник для гипсократона, то никто не мешает ограничиться простым деревянным вариантом. Правда, есть одна оговорка, такой подъемник совершенно не предназначен для длительной эксплуатации. Чтобы его собрать, потребуется обзавестись:

• двумя досками, каждая из которых будет иметь параметры 40х90 мм. Из них будут собраны стойки, выполняющие роль опорных конструктивных элементов;
• брусом. Параметры ширины и толщины бруса полностью идентичны опорным доскам. Оптимальная длина брусков составляет 2,4 м;
• направляющей для опоры.

Опорная площадка, которая будет напрямую взаимодействовать с гипсокартоном, может быть выполнена из остатков фанеры или скрепленных друг с другом тонких дощечек. Ниже размещены несколько чертежей, которыми можно руководствоваться при сборке конструкции, а также пояснения и рекомендации к ним.

Пояснения и рекомендации:

1. Чтобы подъемник не сломался под собственным весом, следует опоры сделать из металлических труб. Есть риск, что тонким деревянным доскам не удастся выдержать нагрузку.
2. На опорных ногах разумно разместить колесики. Подойдут те, что используются в кухонных гарнитурах (некоторые его части часто выполняются подвижными). Приобрести такие можно в магазинах, занимающихся изготовлением и продажей кухонь.
3. Крайнюю часть одной из опорных стоек обязательно требуется закруглить. Имеется в виду та часть стойки, которая непосредственно входит в направляющую.
4. Чтобы поднимать верхнее основание вверх, требуется вмонтировать в конструкцию механическую лебедку. Разумеется, можно использовать и электрическую, однако это сильно увеличит стоимость подъемника (исключение – когда электрическая лебедка уже есть в наличии).

Рассмотренный выше подъемник для гипсокартона можно достаточно быстро разобрать и перенести на другое место. Если же он более не нужен, то составные части можно применять для других целей.

Преимущества и недостатки

У подъемников, сделанных собственными руками, есть немало преимуществ. К наиболее значимым можно отнести:

• элементарность сборки и эксплуатации;
• надежность (при условии, что все правила сборки были соблюдены);
• ощутимую денежную экономию при сборке подъемника;
• возможность разбора конструкции;
• возможность повторного использования составных частей подъемника для иных целей (по их прямому назначению).

Что касается недостатков механизма, то они также имеются. К ним можно отнести возможные ошибки при сборке и необходимость находить составные элементы.

Принцип действия деревянного подъемника

Принцип действия рассматриваемого подъемника прост. Механическая лебедка приводится в действие вращением ручки, которая провоцирует стягивание нижней части стоек. Параллельно с этим происходит плавный подъем верхней балки.

Таким образом, самодельный деревянный подъемник для гипсократона функционирует по принципу ножничного стола, широко используемого в мастерских по ремонту автомобилей.

Важные нюансы

Некоторые моменты, которые необходимо учесть:

• Вне зависимости от материала, металл это или дерево, стойки и другие части, испытывающие серьезные нагрузки, требуется снабжать «косынками» или другими элементами, придающими жесткость и прочность.
• Предпочтительной является складная конструкция подъемника: так его легче транспортировать, да и места при хранении он займет намного меньше.
• Кроме стопорного устройства, имеющегося на лебедке или реечной передаче, обязательно надо предусмотреть дополнительное устройство, надежно фиксирующее рабочий стол в поднятом положении. Иначе существует риск складывания устройства под нагрузкой, что может привести к серьезным травмам. На чем точно экономить не стоит, так это на собственной безопасности.

Ячеистый стол предназначен для работы с листовым материалом и полностью заменяет собой обычные верстаки. Изготовленный из фанеры 12 мм, стол отличается простотой сборки, но при этом не уступает в прочности и функциональности своим более габаритным, но полностью стационарным собратьям. Чаще всего наши клиенты используют ячеистый стол для решения таких задач, как:

• Раскрой гипсокартона;
• Фрезеровочные работы;
• Распил материала погружной пилой.

Преимущества:

• Легко работать Ячеистый стол позволяет эффективно фиксировать заготовки или листовой материал струбцинами в любом нужном вам месте, быстро распиливать материал, обеспечивает удобный подхват и пространство для работы инструмента.
• Удобно перевозить Стол быстро и компактно складывается, занимает минимум места, а поднять его вполне под силу любому здоровому мужчине.
• Быстро собирать Монтаж ячеистого стола с помощью киянки занимает буквально несколько минут.

Производство сегодня 1200х2400х750мм На данный момент основное производство занимает новая модель ячеистого стола, который обладает рядом преимуществ по сравнению с предыдущими моделями.

Габариты одного стола составляют 1200х1200х750мм.Конструкция позволяет делать модульную сборку из нескольких единиц, а их обвязка осуществляется при помощи собственного крепежа (см.инструкцию).

Размеры являются наиболее оптимальными, как для эксплуатации, так и для транспортировки — он с лёгкостью поместиться в легковом автомобиле!

Дополнительный ярус для складирования материала позволит Вам рационально использовать полезное пространство и содержать рабочее место в порядке.

Повышенная плотность ячеек даёт значительную прочность, а парная конструкция из двух столов, которая в длину составляет 2400мм, позволяет производить полноценную работу с ГКЛ стандартного размера.

Для чего нужен?

Заводские модели обычно делают металлическими, они разборные, что позволяет удобно их переносить в специальном чехле, наиболее популярным производителем таки приспособлений является компания Премос. В домашних условиях чаще всего своими руками создается подъемник-распорка для гипсокартона.

С помощью указанного устройства можно не только проводить монтаж листов на потолок, но и выполнять разметку.

Делается это следующим образом: берут лазерный уровень (обычно его штатив имеет небольшую высоту), крепят его при помощи струбцин на подъемнике и поднимают на необходимую высоту.

Учитывая то, что высота подъема листов оставляет 3-4 метра, этого будет достаточно для проведения разметочных работ практически в любом помещении.

Необходимо только хорошо закрепить лазерный уровень, чтобы он не упал в процессе работы, и можно выполнять разметку потолка.

Основным назначением указанного устройства является помощь в проведении подшивки потолка большими листами гипсокартона. С его помощью данную работу можно успешно выполнять и без помощника.

Вы сможете плотно прислонить лист именно в то место, куда вам надо, сделать это можно как самодельным устройством, так и, например, используя подъемник Премос.

Для выполнения работы надо сначала наклонить рамку, на нее уложить лист ГКЛ. Так как поднимать надо невысоко, справиться с этим можно и одному работнику. Затем рамка переводится в горизонтальное положение и при помощи реечного механизма можно поднимать лист на необходимую высоту.

Наличие на опорных ножках колесиков позволяет перемещать устройство с листом в нужное вам место.

После того как вы установили лист на место и поджали его, осталось взять шуруповерт и надежно его закрепить.

Наибольшей популярностью пользуется подъемник Премос, это объясняется тем, что цена его небольшая, а схема работы простая, поэтому надежная.

Еще одним назначением данного устройства является облегчение монтажа профилей в тех местах, куда трудно добраться.

При помощи данного устройства можно закреплять перфоратор, край рулонного полотна при выполнении работ на потолке, с его помощью также удобно монтировать массивные люстры, воздуховоды, кондиционеры, фанкойлы и другое оборудование.

Как самостоятельно сконструировать подъемник для ГКЛ?

Сделать подъемник для гипсокартона, чтобы было удобно работать на высоте, можно собственноручно. Перед тем, как приступить к работе, разумно ознакомиться с составляющими его элементами. Подъемник для гипсокартона включает в себя:

1. Треногу – основание, к которому крепятся все остальные элементы. Именно на треноге размещается стопор для фиксации конструкции в нужном положении и колесики, чтобы ее можно было легко перемещать в пространстве с места на место.
2. Телескопический штатив подвижной части, состоящей из нескольких труб, имеющих разный диаметр. Наиболее часто встречаемые размеры от 5 до 8 см.
3. Подставку, способную при необходимости поворачиваться в нужную сторону. Нужно это для выбора оптимального положения опоры. Внешне подставка похожа на букву «Н».
4. Лебедку. Данный конструктивный элемент соорудить самостоятельно не получится. Его потребуется отдельно приобрести в магазине строительных материалов.

Некоторые энтузиасты не останавливаются на стандартных конструкциях, добавляя в них дополнительную площадку или даже электропривод. Так или иначе, для эффективной работы делать это совершенно необязательно. Теперь стоит рассмотреть сам порядок изготовления.

Процесс изготовления

Для лучшего понимания того, как выглядит описанная ниже конструкция, желательно для начала ознакомиться со схемой. Выглядит она следующим образом:

Начать сборку подъемника для гипсократона разумно с треноги. Для нее лучше всего подходят профильные трубы 6 на 6 см. Такой толщины достаточно, чтобы уверенно справляться даже с повышенными нагрузками. Несколько важных моментов при формировании треноги:

1. Основание должно состоять из трех элементов, два из которых оснащены поворотным механизмом. Третий же элемент соединен со стойкой (приварен к ней).
2. Чтобы механизм было проще перемещать в пространстве, желательно его оснастить колесиками. В целом, если роликов под рукой нет, и работа всегда осуществляется с напарником, который будет помогать перетаскивать подъемник, то вполне можно обойтись и без них.
3. К основанию также можно приварить ножки под углом в 45 градусов. Они способны обеспечить конструкции большую надежность и устойчивость.

Когда формирование основания окончено, можно смело приступать к сборке штатива. Порядок действий при этом будет выглядеть так:

1. Для начала нужно взять три трубы трех разных размерностей (4х4, 6х6 и 8х8 см.). Первая (самая маленькая) вставляется в ту, что побольше. Вторая, в свою очередь, вставляется в трубу наибольшего размера.
2. Получившаяся телескопическая труба сначала подбивается заглушенными частями, после чего устанавливается на телескопическую трубу. Мастера, часто взаимодействующие со всевозможными подъемниками для гипсокартона, рекомендуют выбирать круглые элементы, аргументируя свою позицию тем, что они в применении более удобны и практичны.
3. Труба, расположенная сверху, должна быть оснащена крепежным элементом, на котором впоследствии будет располагаться подставка. При желании, верхнее основание можно сделать съемным, поскольку при работе с особо крупными листами оно не требуется, лишь увеличивая вес подъемника.
4. Когда основания готовы, нужно начинать сборку площадки. Средняя перемычка в ней обязательно должна быть сквозная. Это требуется для того, чтобы было возможно беспрепятственно прикрепить выдвижную конструкцию.
5. Далее стол следует прикрепить к площадке.
6. Затем прикрепляются боковые подпорки.
7. Заключительный этап конструирования подъемника для гипсокартона – размещение лебедки. Чаще всего ее предпочитают монтировать к выносной балке. Ее расположение именно в этом месте считается наиболее оптимальным.

Этапов сборки не так много. Главное, заранее подготовить все необходимые инструменты и материалы. В противном случае придется часто отвлекаться на поиск той или иной части конструкции, что сильно затянет процесс ее сборки.

Монтаж гипсокартона с помощью подъемника

Выравнивание потолка с помощью штукатурки обычно отнимает много времени, требует изрядной сноровки и очень часто результат бывает далек от совершенства. Гораздо проще осуществить задуманное, выполнив монтаж гипсокартона . Однако, одному справиться с задачей довольно сложно по той простой причине, что один лист этого материала весит, ни много ни мало, 30 килограммов. Поднимать такую тяжесть к потолку сподручнее вдвоем, нокогда напарника нет, его заменит подъемник. Для этого раздвигаем опоры стойки, устанавливаем раму в вертикальное положение и укладываем на фиксаторы лист.

Поднять тридцатикилограммовый лист на метр в высоту гораздо легче, чем затаскивать его на козлы или стремянку, а потом пытаться прижать к потолку. Переводим раму в горизонтальное положение, убираем вниз фиксаторы, они нам больше не понадобятся, а вот в профили упереться могут. Теперь беремся за рычаг или поворотный штурвал лебедки и плавно выдвигаем штангу к потолку. В самой верхней точке рама немного покачивается из стороны в сторону, но это не помешает плотно приложить лист гипсокартона к профилям. Остается только подняться по стремянке и крепко зафиксировать покрытие шурупами.

Подъемники – виды, классификация, конструкторские решения

Строители-отделочники, постоянно выполняющие работы по монтажу потолочных гипсокартонных конструкций, знают, как сложно удерживать ГКЛ на весу. Одновременно с этим, листы нужно крепить. И что самое интересное, в конечном итоге лист должен лежать на потолочной поверхности ровно и красиво, а крепление – быть надежным.

Такие манипуляции произвести одному человеку практически невозможно, поэтому даже профессионалы постоянно берут себе кого-нибудь в напарники. Если же у вас нет помощника и даже достойного кандидата на эту должность, то специалисты рекомендуют приобрести специальный подъемник гипсокартона

По прибытию в специализированный магазин, рекомендуем обратить свое внимание на такие лейблы как Levpano и Roger Mondelin. Это наиболее качественные и надежные образцы, проверенные в деле. Агрегат фирмы Levpano

Агрегат фирмы Levpano

Основная задача подъемника ГКЛ – подъем гипсокартона к месту крепления. Подъемники наиболее востребованы при креплении ГКЛ потолков, так как только с их помощью можно максимально ровно прижать лист гипсокартона к каркасу.

Внимание! Листы гипсокартона на подъемнике можно держать бесконечно долго, вплоть до того момента, пока вы не закончите монтаж всей потолочной конструкции. Что касается высоты, то подъемники для ГКЛ бывают как с механическим приводом, так и с электрическим, поэтому вы всегда сможете отрегулировать высоту подъема. Если у вас нет лишних денег на подъемник для монтажа гипсокартона, то можно сконструировать его своими руками

Если у вас нет лишних денег на подъемник для монтажа гипсокартона, то можно сконструировать его своими руками

Что касается высоты, то подъемники для ГКЛ бывают как с механическим приводом, так и с электрическим, поэтому вы всегда сможете отрегулировать высоту подъема. Если у вас нет лишних денег на подъемник для монтажа гипсокартона, то можно сконструировать его своими руками.

Ручки-переноски

Для переноски гипсокартонных листов сегодня используются самые различные устройства. Все они отличаются по своей конструкции, размерам, назначению. Но их объединяет одно — возможность ускорения работы, обеспечение транспортировки и подъема гипсокартонных листов в необходимое положение.

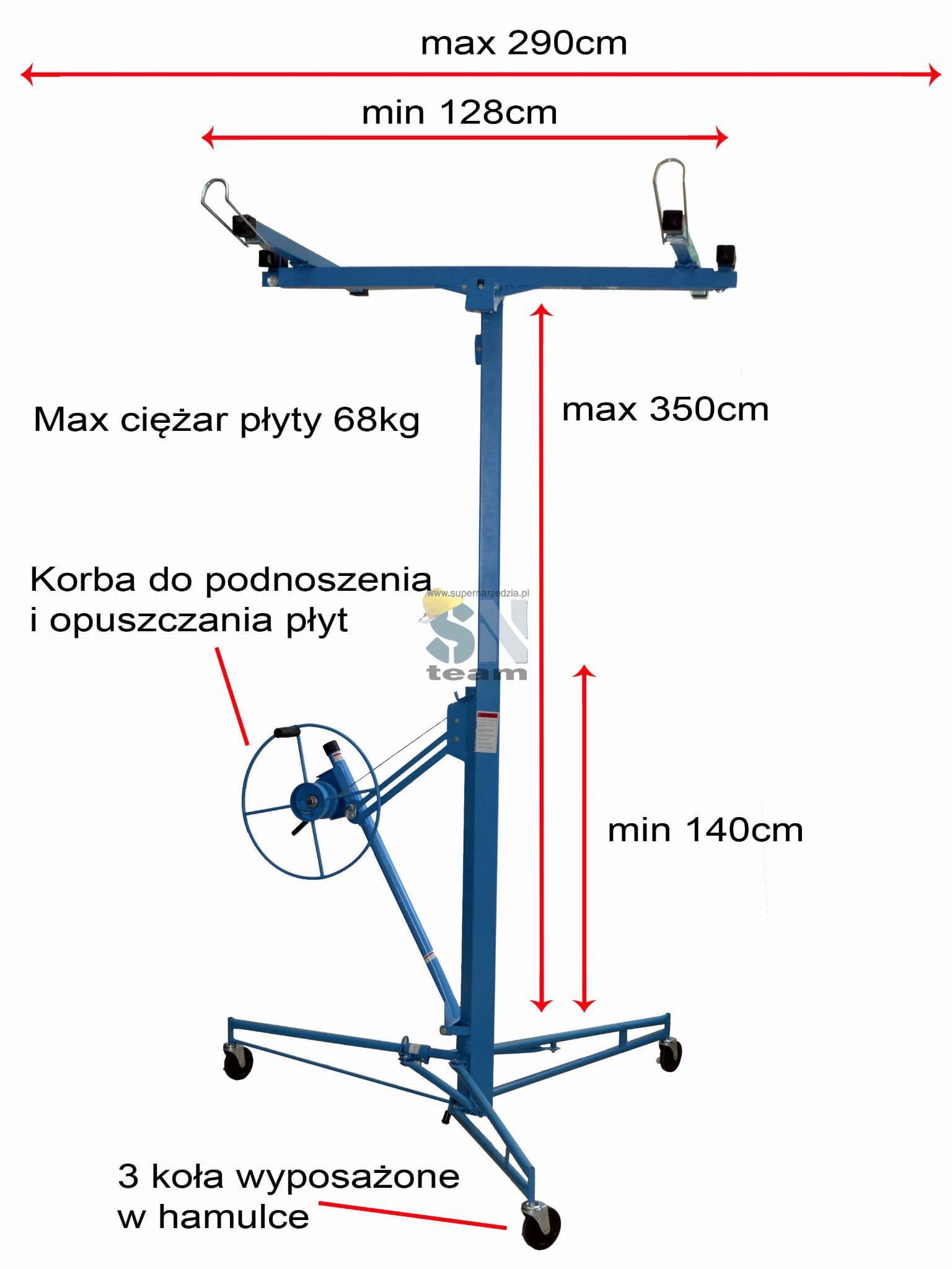

Схема устройства подъемника для гипсокартона.

Сегодня применяются такие устройства для транспортировки плит, как:

• ручки-переноски для нескольких листов;
• стеновые подъемники с опорами-фиксаторами;
• подъемники для потолочных работ;
• универсальные аппараты для подъема и транспортировки;
• столы и тележки, позволяющие перемещать и поднимать плиты на требуемую высоту;
• оборудование, предназначенное для транспортировки и выполнения некоторых технологических операций типа нарезки, проделывания отверстий и прочего.

При работе с такими типами оборудования необходимо соблюдать правила безопасности, как и для любой другой строительной техники, помнить, что гипсокартонные плиты имеют довольно значительный вес, при падении они могут достаточно серьезно травмировать. Поэтому при погрузке следует правильно рассчитывать вес листов, не укладывать больше, чем это предусмотрено правилами эксплуатации. А в остальном все просто и удобно.

Ручками для транспортировки ГКЛ можно переносить только по 1-2 листа.

Чаще всего для транспортировки листов гипсокартона применяется специальная ручка-переноска, которая может принимать самые различные формы. За один раз можно переносить не больше одного-двух листов, но часто этого вполне достаточно для обеспечения быстрой установки. Применение таких ручек возможно только вдвоем, то есть используется комплект из двух рукояток.

Данная ручка применяется только при небольших объемах ремонтных и строительных работ, так как переноска по одному листу время монтажа не сократит. Поэтому применять ручки рекомендуется при ремонте частного дома, а вот для больших площадок лучше всего отдавать предпочтение специальным тележкам, столам и опорам, которые не только позволяют за один раз перевезти большой объем материала, но и выполнить с помощью некоторые технологические операции, необходимые при подготовке гипсокартона к монтажу.

Ручки-переноски

Пример использования трехколесной тележки и опоры.

Используются и специальные столы-тележки, на которые можно сверху нагружать до двенадцати больших листов гипсокартона за один раз. Они используются для транспортировки и прочих технологических операций, связанных с подготовкой листов к монтажу. На них плиты можно резать, делать в них отверстия необходимого размера и формы.

Монтажные опоры для гипсокартона — это приспособления, представляющие собой рычаг и деревянный передвижной упор, который обеспечивает регулировку высоты расположения плиты ГКЛ. При помощи такого устройства можно удерживать листы в вертикальном положении, что необходимо при обшивке стен помещения, при установке различных перегородок, пока осуществляется крепление их саморезами, либо при застывании гипсокартонного клея.

Педальные устройства обеспечивают подъем материала, регулирование высоты осуществляется при помощи педали. Это не всегда удобно, так как действия монтажника ограничены именно необходимостью нажимать на эту педаль, поэтому для масштабных работ такое оборудование применяется редко.

Как выбрать?

Подбирая нужную технику, всегда есть смысл ознакомиться с возможностями оборудования.

На первом месте стоят следующие критерии:

• вес, с которым работает механизм, он может составлять от 30 до 50 кг;
• учитывая размер потолков, следует поинтересоваться, на какую высоту осуществляется доставка листов гипсокартона.

Необходимо знать, что подобные приспособления работают только на подъём и не могут перемещать грузы.

Немаловажны прочность и основательность самой конструкции:

• детали внутреннего механизма и комплектующие должны быть выполнены из прочных и долговечных материалов, поэтому всегда лучше выбирать модели из стали без полимерных дополнений;
• надёжная конфигурация основания – это гарантия устойчивости подъёмника, в этом отношении самой достойной считается стойка в виде буквы «Н».

Недорогие модели, поднимающие гипсокартон выше 4-х метров, могут вполне подойти для обычного жилья. Если зафиксировать покрытие требуется на сложнодоступных участках, предусматривается разное направление креплений, и оптимальным вариантом станет подъёмник-распорка. Он имеет более сложную конструкцию и благодаря этому может быть настроен для разноплановых задач. Правда, такие функциональные модели по стоимости гораздо дороже стандартных.

Помимо этого, нужно учитывать и вспомогательные опции, которые не всегда нужны при монтировании ГКЛ. Но при их наличии цена на устройство существенно повышается.

Поскольку существуют модели ручные и с электроприводом, выбирать электрическую технику имеет смысл при больших объёмах работы. Она помогает увеличить скорость сборки, но при этом стоит дороже. По словам профессионалов, для нерегулярных строительных работ лучше выбирать ручные сооружения, тем более, что они не так часто выходят из строя.
