Водопровод из полипропилена своими руками: пошаговый монтаж с видео инструкцией

Технология пайки полипропиленовых труб

Паять полипропиленовые трубы довольно просто:

Что примечательно, излишний нагрев мест стыковки влечет за собой изменение структуры материалов после застывания и изменение геометрических параметров внутреннего сечения трубок

По этой причине важно обеспечить штатную температуру разогрева утюга, паяльника или другого оборудования на весь период выполнения монтажных работ

Во время проведения работ с полипропиленовыми изделиями могут возникнуть следующие проблемы:

Если во время проведения сварочных работ труба слишком легко поддаётся плавке, то этому есть следующее возможное объяснение. Труба изготовлена из вторичных материалов, предел текучести расплава (ПТР) которой бывает от 1 и больше. В то же время как полипропилен РР в среднем имеет ПТР равный 3.
В том случае, если полипропилен при резке начинает колоться, существует несколько объяснений. Во первых, материал мог быть чрезмерно обожжён на производстве. Во вторых, изделие не было отканденсировано в течение 2 суток в том помещении, где будет устанавливаться. И в третьих, труба была изготовлена из вторичного сырья, либо с превышением содержания мела или талька.

Монтаж полипропиленовых труб своими руками

Преимущества монтажа

Рассчитайте количество труб и фитингов

Для выполнения монтажа трубопровода не требуется выполнение сварочных работ. Все соединения выполняются при помощи пайки. Труба стыкуется в фитинге, а затем спаивается специальной муфтой. Преимущество такой пайки состоит в том, что уже через час после пайки всей системы, трубопровод готов к использованию.

Подготовка инструмента

Шейвер

Кроме наличия всех необходимых деталей и материалов, для выполнения монтажа трубопровода необходимо подготовить весь инструмент.

Самым главным инструментом для работы является паяльник, с помощью которого будет выполняться пайка муфт. Покупая этот инструмент, не стоит экономить. Это может сказаться на качестве пайки и скорости выполнения работ, да и сам паяльник может очень быстро перестать работать. Качественный паяльник при долгой работе не нанесет вред тефлоновому слою покрытия насадок.
Для пайки вам потребуются насадки под трубы. В основном, они идут в комплекте с паяльником.
Основная часть работы будет выполняться стационарно, поэтому под паяльник необходима подставка.
Чтобы отрезать нужный участок трубы, понадобятся специальные кусачки, можно применить труборез.
Снятие с трубы слоя алюминия выполняется с помощью шейвера.
Чтобы впаиваемая труба свободно входила в фитинг, потребуется снять фаску края трубы, используя фаскосниматель.

Трубы и фитинги

Предварительно посетите строительный магазин и купите все необходимые инструменты.

На чем можно сэкономить

Ножницы для полипропиленовых труб

Произвести пайку полипропиленовой трубы подручными средствами не получится. Но все же, на некоторых инструментах можно сэкономить. Если предстоит выполнение небольшого объема работ, из списка покупок можно вычеркнуть кусачки или труборез. Отрезание трубы можно выполнить болгаркой. Шейвер используется только в том случае, если есть алюминиевый слой. Если этот слой отсутствует, то и инструмент можно не покупать.

План работы

План разводки водоснабжения

Решившись на самостоятельный монтаж трубопровода, необходимо составить план выполняемых работ. Требуется все рассчитать так, чтобы пайка муфт в большинстве случаев происходила не на весу, а стационарно. В конце работы останется лишь соединить всю систему и произвести пайку последних точек соединения.

Перед началом работы должна быть тщательно проработанная схема трубопровода. Это сильно облегчит условия работы, и вам не придется покупать лишние материалы. Грамотно выполненный расчет позволит выполнить все неудобные места пайки на столе.

Особенности пайки трубопровода

Для выполнения прочной пайки выполняется прогрев внешнего края трубы и внутренней стороны муфты. Прогревается только тот участок трубы, который полностью войдет в муфту. После соединения прогретых участков, происходит спаивание полипропилена.

В начале пайки необходимо подготовить сам материал. Вымеряется и отрезается необходимая длина трубы. На краю отрезанной трубы, с внешней стороны, снимается фаска глубиной 3 мм, и под наклоном не менее 15 градусов. Края спаиваемых материалов очищаются от загрязнения и обезжириваются специальным раствором. И только теперь можно выполнить пайку изделия.

Пайка трубы

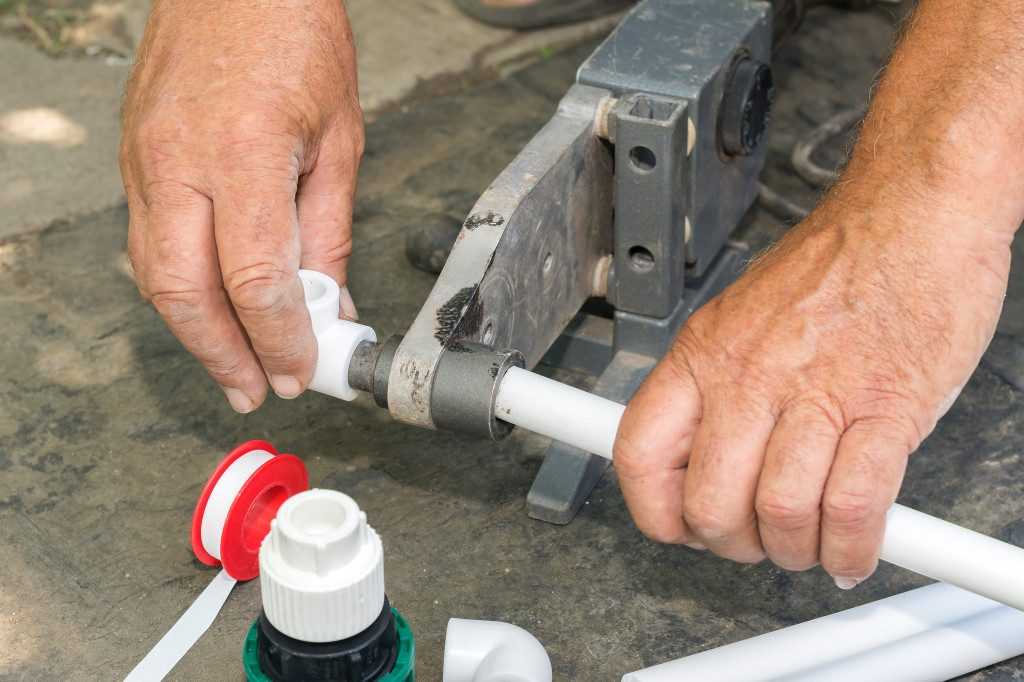

Пайка с помощью паяльника

Перед началом пайки паяльник устанавливается с помощью подставки на столе и подключается к электросети. Пайка происходит при температуре 260°C. Поэтому, если паяльник имеет регулятор температуры, его надо выставить на это значение. К сведению: при других температурах, пайка изделий не выполняется. Следовательно, не стоит переплачивать за покупку паяльника с регулятором температуры.
Когда паяльник полностью прогрелся, можно начинать процесс сваривания деталей. Фитинг должен прогреваться одновременно с трубой, поэтому с одной стороны специального штыря надевается фитинг; труба, вставленная в гильзу, надевается на вторую сторону нагревателя. После полного прогрева детали быстро снимаются с паяльника и соединяются.
При пайке необходимо соблюдать время прогрева деталей, иначе деталь быстро деформируется и станет непригодной для соединения. Недостаточно нагретую деталь не получится надежно спаять, в результате чего образуется течь в месте соединения.

Для определения времени нагрева разработана таблица, которой пользуются специалисты, выполняя монтаж полипропиленовых труб.

Подготовка материалов

Учитывая особенности эксплуатации будущего трубопровода, выбирают подходящую разновидность полипропиленовых труб, разделяющихся по классам и имеющих различную маркировку:

Для холодной воды — PN10, PN16.
Для горячей — PN20.
Для отопительных систем — PN25.

Между марками PN20 и PN16 разница цен небольшая, поэтому при полной замене коммуникаций обычно используют трубу PN20 для всех водопроводов. Подводку к оборудованию выполняют тонкими трубами (21,2 — наружный диаметр), для стояков и подключения нескольких потребителей применяют более толстые изделия.

Предварительно делают схему водоснабжения, внутренние магистрали проектируют на сварных муфтах, разъемные соединения планируют в доступных для ревизии местах. На основании созданных чертежей рассчитывают длину труб и количество комплектующих.

Готовим необходимые инструменты и фитинги

Для обустройства водопровода в квартире своими руками из полипропилена нужны не только трубы. Необходимо также большое количество фитингов — дополнительных соединений, изготовленных тоже из полипропилена. Фитинги могут быть с резьбой или без резьбы.

Какие существуют виды соединительных элементов для полипропиленовых труб:

Муфты необходимы для качественного соединения прямых отрезков труб и для перехода на трубу другого диаметра.
Уголки нужны для установки трубопровода под определенным углом и обхода препятствий.
Обвод (дуговая труба) необходим, чтобы обогнуть одну трубу другой.
Тройники применяются в местах отвода трубопроводов от основного стояка.
Заглушки для закрытия трубопровода.
Крестовины применяются в местах перекрестного соединения труб.
Клипсы необходимы для фиксации трубопровода к стене. Расстояние между креплениями на прямых линиях — 1,5-2 м. В угловых соединениях также применяются клипсы. Для фиксации трубопроводов, расположенных друг над другом, применяют клипсы двойные.
Хомуты из металла с резиновыми прокладками нужны для фиксации стояков. Для жесткости соединенные концы хомута фиксируются болтом с гайкой.

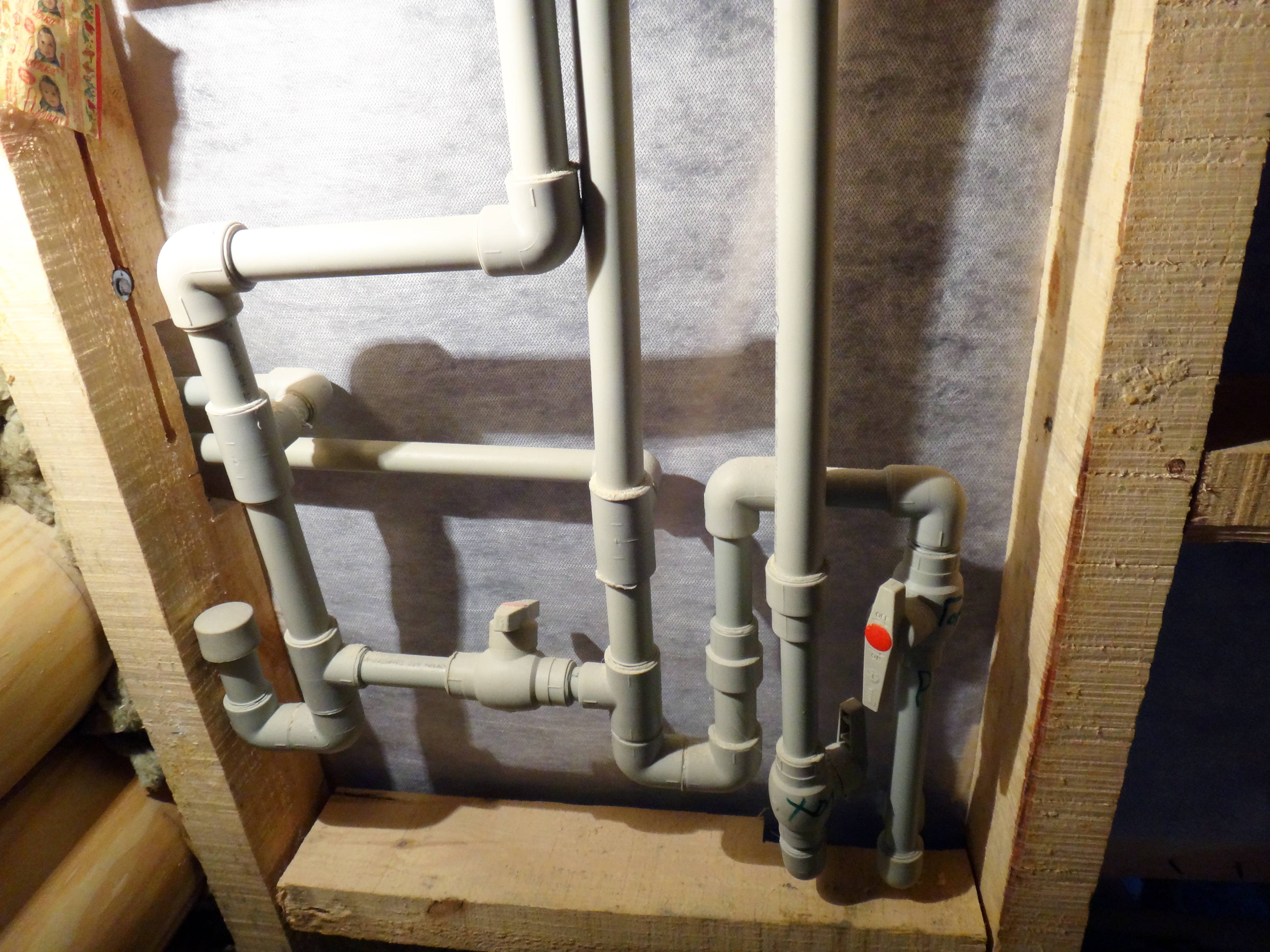

Полипропиленовые фитинги

Какие необходимы инструменты:

Ножницы (в крайнем случае ножовка по металлу, электролобзик) для резки пластика.
Паяльник для сварки полипропиленовых труб и насадки к нему.

Соединение труб армированных алюминием

Требуется соблюдать правила при выполнении сварки полипропиленовых труб с армированием. Усиленный слой создается из алюминия или стекловолокна.

Используются при монтаже систем, перемещающих воду с высокой температурой, потому что под воздействием нагретой жидкости происходит линейное расширение материала и изгиб трубопровода.

При выполнении пайки обязательно проводится удаление алюминиевого защитного материала. Кроме того, этот слой влияет на качество соединения, а время сварки зависит от периода нагрева деталей из полипропилена.

Армированные трубопроводы отличаются увеличенным диаметром. Поэтому использовать стандартные насадки на нагревательном инструменте без предварительной подготовки изделий не получится.

Выполняется путем зачистки деталей. Он не проводится для изделий, усиленных стекловолокном. Они соединяются так же, как и неармированные трубопроводы.

Зачистка выполняется разными методами, потому что существует много технологий армирования изделий из полипропилена. Чаще применяется обработка при использовании шейвера. Он представляет собой металлическое устройство, в виде втулки с лезвиями.

Шейвер

Инструмент надевается на конец трубного изделия и вращается, что позволяет удалить алюминиевый защитный слой. Процесс осуществляется пока не останется только один пластик.

ПП трубы могут иметь исполнение, когда армированный слой находится посередине толщины стенки. В этом случае применяется торцеватель. Этот инструмент сильно похож на шейвер. Другое расположение и устройство ножей.

Инструмент позволяет сделать ровными торцы и удалить 2 мм армированного слоя, расположенного посередине толщины стенки трубы. Благодаря такой обработке получится выполнить качественную пайку.

Типовые схемы разводки водопровода

Проектировщики регулярно разрабатывают новые схемы относительно прокладки систем водоснабжения из полипропилена. Каждое решение реализуется с учетом финансовых возможностей заказчика и особенностей конкретного объекта.

В квартире

Разводка водопровода в квартирах обычно проводится классическим способом. Это однотипная схема для труб с холодной и горячей водой.

Разводка водоснабжения в квартире

Для обоих вариантов подключение домашней сети осуществляется путем врезки трубопроводного отвода в стояк централизованной магистрали. Потом выполняется установка:

запорного (отсекающего) крана;
фильтра грубой очистки;
редуктора давления;
счетчика;
обратного клапана;
фильтра тонкой очистки;
распределительного коллектора (гребенки).

Коллектор необходим для равномерного распределения воды по сантехническим приборам. При наличии гребенки напор жидкости будет одинаковым во всех одновременно используемых смесителях.

В частном доме

Во многих коттеджах и других подобных домах организовывается автономное водоснабжение. В таких хозяйствах нередко планировка отличается от стандартных решений квартир.

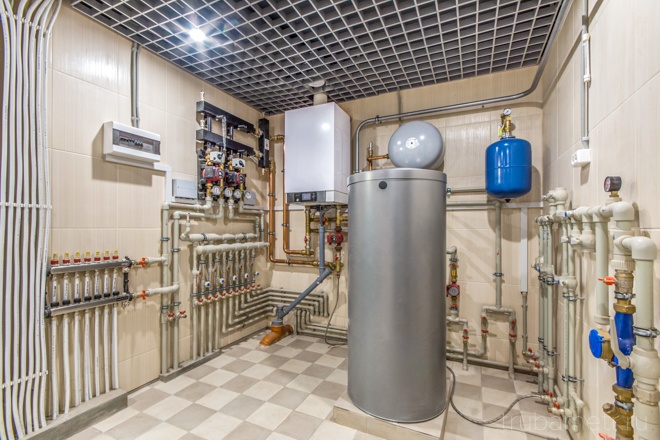

Водоснабжение частного дома

Поэтому разводку полипропиленовых труб с холодной и горячей водой часто выполняют по индивидуально разработанным схемам. Однако в любом случае применяется принцип коллекторного распределения жидкости.

В частных домовладениях обычно бойлерная и/или котельная система подразумевает подвод исключительно холодной воды. В этом случае источником может служить как центральная магистраль, так и скважина, колодец или другой доступный водоисточник.

При такой и иной разводки водопровода всегда проводится установка отсекающих вентилей рядом с каждым сантехническим прибором. Если прокладывается автономная система, обязательно монтируются обводные линии возле каждого водопотребляющего оборудования.

Наличие вентилей и байпасов позволяет ремонтировать сантехнические приборы без остановки работы сети. Их установка также способствует быстрому переключению автономного режима на централизованное снабжение и наоборот.

Ошибки при пайке полипропиленовых труб

Необходимо соблюдать рекомендации по сварке труб из полипропилена и выполнять все шаги инструкций.

Бракованные узлы в системах появляются из-за следующих ошибок:

Не удаляется грязь и жировая пленка с поверхности соединяемых деталей.
Обрезка трубных изделий проводится не под прямым углом.
Конец трубы неплотно вставляется в фитинг.
Не соблюдается временная выдержка при нагреве элементов на паяльнике.
Армированный слой не полностью удаляется с изделий.
Корректировка деталей проводится дольше указанного времени.

На качественных материалах может быть не виден внешний дефект при перегреве, но внутри все равно возникает деформация. Она приводит к уменьшению сечения.

Поэтому при эксплуатации инженерной коммуникации снижается пропускная способность сети. Сужение прохода также становится причиной более быстрого засорения. Это тоже блокирует движение воды.

Если срез выполнен не под прямым углом, трубные изделия стыкуются в скошенной плоскости. В результате у элементов нарушается соосность. Она особенно становится заметной при монтаже длинных участков.

В итоге нередко приходится выполнять демонтаж и проводить весь процесс заново. При нарушенной соосности изделия трудно проложить в штробах.

Обязательно поверхности обезжирить перед пайкой. В противном случае появляются так называемые островки отторжения. На таких участках плохо осуществляется или совсем не происходит полифузное сваривание.

Эта ошибка позволит начать эксплуатировать инженерную коммуникацию, но через некоторый временной промежуток появится течь. Она также нередко возникает при неправильно выставленной температуре паяльника.

Если происходит недостаточное удаление армирующего слоя, остаточная фольга из алюминия способствует возникновению не проваренных участков. В таких зонах чаще всего появляются протечки.

Грубой ошибкой является прокручивание деталей. Такое действие не позволяет получить однородную структуру по всей окружности стыка. Выполненное соединение не будет полноценным, потому что разрушится при повышении давления в системе.

Горизонтальная разводка

Горизонтальное подключение трубы к регистрам в новых частных домах является наиболее популярной. С ее помощью удается сделать дом очень теплым и более эстетичным.

Горизонтальная схема подключения может быть однотрубной или двухтрубной. В зависимости от способа укладки труб бывает периметральной и лучевой.

Периметральная схема

Эта схема предполагает монтаж труб вдоль стен по периметру этажа здания, допустима также скрытая прокладка в полу. Такой водяной контур отопления можно монтировать в процессе строительства дома или во время ремонта. Основной минус – большая длина трубопроводов и сложность слива теплоносителя из системы.

Такая схема прокладки труб напоминает лучи солнца. С ее помощью удается настраивать работу каждого регистра, за счет чего в каждом помещении всегда будет оптимальная температура.

Эту схему подключения в основном применяют во время строительства дома, так как трубы нужно укладывать на черновой пол и заливать стяжкой. К минусам нужно отнести сложность ремонта, так как при возникновении аварии крайне проблематично добраться до повреждённых труб.

Такая схема разводки сегодня используется в типовых коттеджах.

Выводы

Перед самостоятельным монтажом контура отопления из полипропиленовых труб, требуется тщательно изучить технологию сваривания простых и армированных пластиковых изделий, ознакомиться со всеми возможными схемами подключения батарей, а также рассчитать требуемые тепловые нагрузки, начертить общий план и отдельные чертежи всех участков.

Это позволит вам собственноручно обустроить в своём доме эффективную систему отопления, поэтому в нём всегда будет тепло и уютно.

У каждого человека своё понимание комфорта, но тепло необходимо абсолютно всем. Без больших капитальных и временных затрат теплом можно обеспечить дом, используя трубы из полипропилена. А осведомлённость в отопительной системе позволит принять верное решение.

Пожалуйста, оцените наш материал:
Мне нравится2Не нравится

Внутренняя или наружная прокладка

Одно из преимуществ полипропиленового водопровода — его можно без проблем замоноличивать в стены и пол. Этот материал не подвергается коррозии, не реагирует ни с какими материалами, не проводит блуждающие токи. В общем, если соединение сделано правильно, можно без проблем трубы прятать в стену или в пол. Вся загвоздка в том, чтобы качественно сделать соединение.

Чтобы удостовериться в том, что собранная система не потечет, ее проверяют — проводят опрессовку избыточным давлением. Для этого есть специальные аппараты. Они подключаются, закачивают воду, повышают давление. Под этим давлением водопровод оставляют на несколько дней. Если никаких протечек не обнаружилось, значит при рабочем давлении все работать будет долго и без проблем.

Преимущества и недостатки ПП

Преимущества ПП труб при монтаже внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой сфере. Свойствами, которые делают эту продукцию приоритетной для сборки внутридомовых коммуникаций, являются:

бесшумность;
прочность при ударах;
легкость;
устойчивость к коррозии;
долговечность;
герметичность соединений;
дешевизна;
невосприимчивость внутренних стенок к налетам.

Но полипропиленовые трубы обладают и негативными сторонами, которые доставляют неудобства при монтаже:

отсутствие гибкости;
сильное относительное удлинение при нагреве;
необходимость наличия специнструмента при соединении отдельных изделий.

Специалисты, которые ежедневно проводят сборку ПП труб, давно выработали способы компенсации перечисленных недостатков, поэтому особых альтернатив полипропилену нет.

Ошибки при сварке

Сварка пластиковых труб своими руками, особенно у новичков, приведет к появлению ряда ошибок

Мы выбрали самые частые, чтобы вы могли понимать, как сваривать детали правильно, на что следует обратить внимание

Грубая подготовка – наиболее простая и частая оплошность. Неправильное формирование кромки, грязь, вода и жир в месте сварки труб из полипропилена и подобное пренебрежение подготовкой приводит к тому, что место соединения теряет свою монолитность.
Ошибки позиционирования – дефекты, которые возникают при сборе. Это попытки провернуть деталь после сбора, попытки удалить наплывы во время сбора. Все это означает остывание деталей с последующим снижением качества сварного шва.
Неправильный материал. Здесь мы обращаемся к особенностям сварки пп труб. Полипропилен от различных производителей может иметь разную температуру плавления, а значит одна из деталей может быть недогрета или перегрета. Также такая проблема возникает при попытках сварить две трубы различного диаметра.
Некачественная сборка – сюда следует отнести чрезмерное давление при сборе, недостаточное давление, увеличение промежутка между снятием изделия с аппарата для сварки и сбором.

Все описанные проблемы встречаются довольно часто и в своем большинстве появляются из-за обычной халатности проявленной сварщиком. Избежать проблем поможет инструкция по сварке полипропиленовых труб, представленная выше, пробная попытка варить стандартные соединения и обработка полипропиленовых труб в труднодоступных местах.

Способы монтажа

Сантехнический узел в новом исполнении представляет собой отдельное помещение, где создан индивидуальный дизайн. Открыто проложенные трубы даже из полипропилена не станут украшением интерьера. Поэтому часто трубопроводы монтируют в стенах и полу.

Однако не во всех местах требуется уникальный интерьер. В этом случае трубы прокладывают открытым способом. Оба метода наделены своими особенностями.

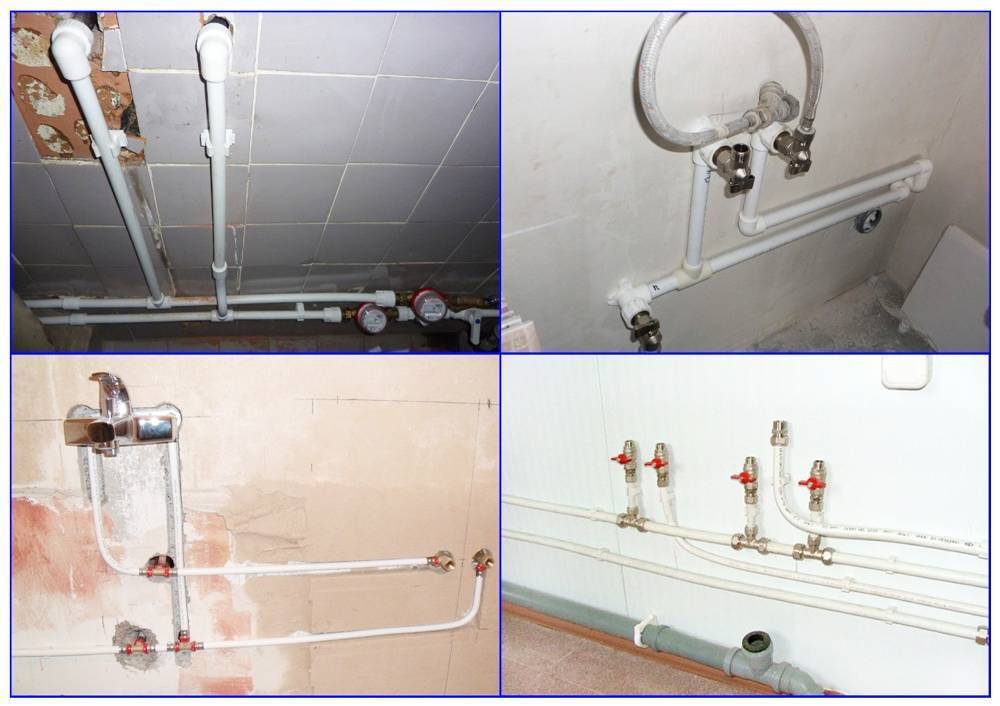

Открытая прокладка

Когда трубы монтируются открытым способом, появляется доступ к любому элементу водопровода. Не замурованные трубопроводы в туалете и ванне это легкое обслуживание системы. При необходимости всегда появляется возможность провести ремонт, не нарушая целостности отделки помещений.

Полипропиленовые трубы в туалете

Открытая прокладка полипропиленовых труб без труда осуществляется своими руками. Ведь такой монтажный процесс требует немного сил и применения небольшого количества инструмента.

Недостатком открытой прокладки является возможность повреждения полипропиленового трубопровода при выполнении других монтажных работ или даже во время уборки. Однако на пластиковые трубы нужно воздействовать с большим усилием для нарушения их целостности.

Открытая прокладка также портит интерьер туалета и ванной. Кроме того, людям может мешать шум, создаваемый перемещаемой водой.

Для уменьшения негативных эффектов от открыто проложенных труб можно выполнить монтаж короба, например, из гипсокартона. Потом конструкция отделывается тем же материалом, который использовался на стенах и/или полу.

При установке короба нужно предусмотреть технический люк. Он позволит получить доступ к счетчикам воды, фильтрам, манометрам, шаровым кранам и другой арматуре.

Лучше всего, если такие элементы системы будут располагаться максимально компактно в одном месте. Это позволит не создавать несколько технических люков.

В некоторых случаях выполняется монтаж разборного короба. Такая конструкция позволяет получить доступ практически ко всей системе. Благодаря разборному коробу удастся удобно проводить ревизию и профилактические мероприятия, чтобы сеть работала безаварийно и эффективно максимально долго.

Скрытая укладка

Этот способ монтажа полипропиленовых труб подразумевает создание штроб в стенах. Они представляют собой ниши, которые прорезаются болгаркой со специальным режущим элементом по камню. В случае с гипсовыми перегородками и стенами трубопроводы прокладываются внутри конструкций.

Водопровод в ванной комнате из полипропиленовых труб

При осуществлении скрытой укладки труб необходимо помнить о следующих нюансах:

Нельзя резать специальные ниши для трубопроводов в перекрытиях. В противном случае будет повреждена арматура в пустотных плитах. Поэтому конструкции потеряют прочность. При необходимости прокладки труб в полу нужно выполнять стяжку.
Смесь из цемента и песка создает дополнительную нагрузку на перекрытия. Это тоже уменьшает их прочность. При большом весе стяжки плиты могут треснуть.
Не рекомендуется создавать штробы в несущих стенах. Выполнение специальных ниш в каркасе здания может нарушить его целостность. В результате произойдет обрушение стен.
Не запрещено выполнять штробы в стенах из блоков и кирпича. Конструкции из пустотных панелей всегда обязаны оставаться целыми.

Если человек не уверен в правильности выполнения монтажных работ относительно прокладки водопровода и создания штроб, можно обратиться за помощью к профессионалам. Специализированные компании также помогут при необходимости подготовить проект перепланировки.

Специалисты даже возьмут на себя заботы относительно получения официального разрешения, позволяющего объединить ванную с туалетом или изменить конфигурацию помещений.

Закрытая укладка позволяет спрятать трубы в строительные конструкции здания. Это существенный плюс такого метода. В результате удастся создать приятный и гармоничный вид в ванной комнате и туалете.

Минусы

Недостатком скрытой прокладки трубопроводов является невозможность контролировать состояние системы и проводить ремонтные работы. В последнем случае придется нарушать целостность отделки, а при утечке даже компенсировать убытки соседей на нижнем этаже.

Полипропиленовые трубы соединяются с помощью пайки. Этот способ позволяет создать надежные стыки. Поэтому пластиковые трубопроводы разрешено прокладывать в стенах. Главное, чтобы сварка была выполнена качественно.

Рекомендуется выполнять работы согласно ГОСТ. В нормативных документах сказано, что места соединения труб нельзя замуровывать в стены и пол. Ведь именно на таких участках чаще всего возникают протечки.

Подбор фитингов и труб

По составленной схеме разводки трубопроводов водоснабжения холодной и горячей воды подбираются необходимые фитинги и трубы.

Чтобы лучше разбираться в фитингах для полипропиленовых труб и естественно грамотней их подобрать приводим рекомендуемую классификацию данных фитингов:

Виды фитингов:: Соединительные фитинги; Переходные фитинги; Поворотные фитинги; Разделительные фитинги; Обходные фитинги; Компенсационные фитинги; Пробковые фитинги

Соединительные фитинги — это муфты, водрозетки. Способствующие соединению труб между собой и с сантехническими приборами.

Переходные фитинги — всевозможные переходы, как с металлическими вставками так и без них.

Поворотные фитинги — это угольники, тройники, креситовины, коллекторные фитинги. Они позволяют поворачивать полипропиленовые трубы в разную сторону и в разных плоскостях.

Разделительные фитинги — это тройники, крестовины, коллекторные фитинги. Позволяющие разделять движение потоков воды в разных направлениях.

Обходные фитинги — разные обводы, позволяющие обходить трубы, расположенные в одной плоскости.

Компенсационные фитинги — это фитинги, позволяющие компенсировать температурное расширение полипропиленовых труб при нагревании.

Пробковые фитинги — разного виды пробки, позволяющие закрыть концы полипропиленовых труб.
При покупке полипропиленовых фитингов и труб необходимо преобретать их одного проверенного произподителя. В этом случае смонтированный трубопровод водоснабжения прослужит долго и его не нужно будет переделывать. Да и в процессе монтажа не будет никаких неожиданностей. В смыле, что фитинг не подходит по диаметру к трубе или они плохо свариваются.

Лучше всего преобретать полипропиленовые трубы армированные алюминием. Да еще чтобы прослойка алюминия находилась посредине двух слоев полипропилена. Такая труба лучше держит температуру. У нее наименьшее температурное удлиннение, и ее проще и легче обрабатывать и сваривать.
