Крепление бачка к унитазу

Какой у вас сливной бачок?

Правильная установка бачка унитаза напрямую зависит от его вида. Деление на виды соотносится с местонахождением и способом установки оборудования.

Выделяют три основных вида:

• Расположенный внизу элемент комплекта унитаз-компакт. Чаша унитаза имеет широкую полочку, к которой монтируется сливная емкость. Вода спускается нажатием на рычаг или кнопку.
• Автономный. Он находится наверху в подвешенном к стене состоянии, с унитазом соединяется с помощью сливной трубы. Чтобы спустить воду, необходимо дернуть за цепочку (или веревку), свисающую вниз.
• Встроенный. Специальная модель, разработанная для подвесного унитаза. Унитаз крепится к стене, резервуар с водой находится внутри нее. Слив производится нажатием на кнопку в стене. Для экономии воды используют две кнопки: для полного или частичного слива.

Монтаж бачка унитаза-компакт

Перед установкой следует подготовить необходимые детали:

• • сливную арматуру, которая будет находиться внутри бака;
  • прокладку для уплотнения между главными частями — емкостью и унитазом;
  • гибкий шланг для подсоединения к водопроводной трубе;
  • комплект крепежных болтов, гаек и резиновых прокладок конусообразной формы;

смазку для исключения возникновения коррозии на крепеже.

Бачок для унитаза-компакт продается в комплекте и после установки образует с унитазом единое целое

После подготовки деталей необходимо поэтапно произвести крепление сливного бачка к унитазу. На полочку чаши кладется уплотнительная самоклеящаяся прокладка, которая будет препятствовать протеканию. На нее ставится сливная емкость и присоединяется к полочке крепежными болтами, которые с обратной стороны фиксируются гайками. Закрепленный бак с помощью гибкого шланга подсоединяют к трубе с холодной водой. Прокладка в шайбе также препятствует протеканию. После окончания работ следует набрать воду и произвести тестовый слив. Отсутствие протечек и верная работа сливной арматуры говорят о правильной установке.

Установка автономной навесной модели

Бачок располагается отдельно, монтаж производится к верхней части стены. Бачок и унитаз соединены между собой сливной трубой.

Автономный сливной бачок устанавливается над унитазом: либо на уровне классической конструкции, либо очень высоко — под потолок

Порядок действий по монтажу:

• присоединяем трубу к унитазу, отмечая место нижнего крепления на стене;
• рассчитываем высоту нахождения бачка, поднимая его на трубе;
• отмечаем места крепления, проверяем их горизонтальное положение при помощи уровня;
• крепим емкость с трубой к стене, используя кронштейны и дюбеля;
• соединяем трубу и унитаз;
• подсоединяем бачок к водопроводной трубе.

В конце работы – тестовое испытание.

Инсталляция бачка в стену

Встраиваемая емкость идет в комплекте с крепящимся к стене унитазом. Бак, сделанный из прочного пластика, скрывают в стене из гипсокартонных панелей.

Такой комплект занимает меньше места и выглядит эстетично. Часто подвесную модель приобретают в паре с биде. Большой плюс встроенного бака – его сохранность. Единственный минус всего комплекта – высокая цена.

Установка сливного бачка унитаза заканчивается монтажом стены таким образом, чтобы снаружи видны были только кнопки на декоративной пластине

Крепеж для установки (монтажная рама, болты) обычно идет в комплекте. Как установить бачок унитаза, подробно говорится в инструкции по монтажу, которая также, как правило, прилагается. Бачок подвешивается на раму, затем регулируется объем слива. Две кнопки позволяют выбирать полный или частичный слив, например, 6 л и 3 л. Это предусмотрено для экономии воды.

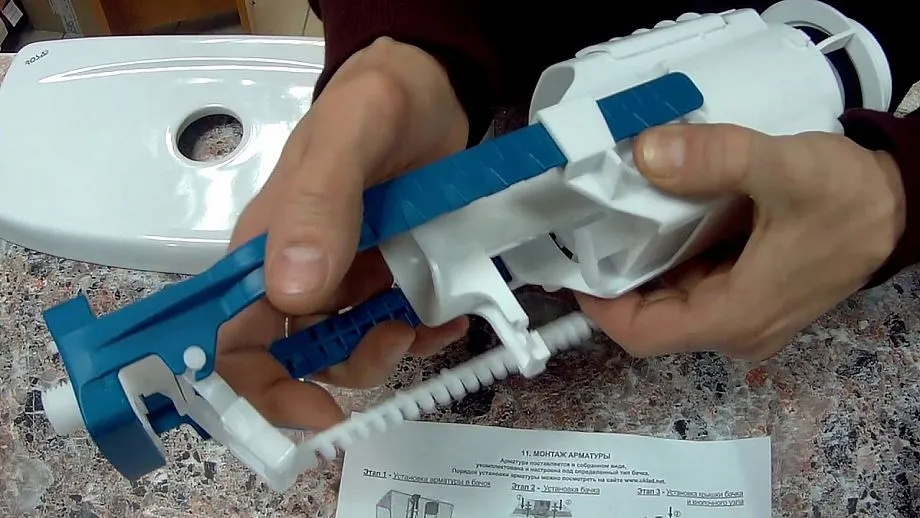

Как собрать бачок с кнопкой?

Арматура компакт-модели – это впускной и выпускной клапаны. Впускной называют поплавком, эта деталь, которая подключается к водопроводу, предназначена для набора жидкости и регулировки ее уровня.

Установка происходит в несколько шагов.

До монтажа во внутреннюю полость механизма у внешнего выхода следует предварительно поставить очистной фильтр

Еще до монтажа важно зафиксировать его присутствие в комплекте.
Приспособление крепится к нижней стенке бака, не забывайте надеть изнутри прокладку для уплотнения (это обязательно!). Снаружи фиксация осуществляется гайкой из набора.
Наружный набор имеет резьбу, к ней после крепления самого бачка подводится гибкий шланг водоподвода.

Выпускной же клапан (или сифон слива) может быть одноуровневым или двухуровневым. В случае одноуровневой конструкции в унитаз выпускается вся вода из бачка. А при конструкции с двумя уровнями сам хозяин решает, всю жидкость спустить или только часть.

Установка аналогизирована с впускной системой. Нижняя деталь делается в виде чаши, которую и нужно поставить в сливное отверстие бачка. И здесь тоже нужно не забыть о силиконовой прокладке и гайке-фиксаторе. Когда нижняя деталь закреплена, простым поворотом и щелчком добавляется основная поршневая система. После установки крышки монтируется кнопочный узел.

Еще раз стоит отметить: до монтажа нужно убедиться, что производитель укомплектовал все детали. Но бывает такое, что владельца не устраивает качество деталей из комплекта, тогда он сам производит замену. Вместо наборных резиновых прокладок, например, можно взять качественные силиконовые. Болты также можно заменить деталями из нержавейки. Но подобные меры, само собой, производятся еще до монтажа. Новые детали нужно сверять с основными узлами механизма.

Как установить подвесную модель унитаза

Такие конструкции характеризуются отдельным расположением бачка и унитаза. Связываются между собой эти элементы при помощи трубы для слива. Как правило, системы смыва располагается на поверхности стены, над сантехническим изделием. Порядок работ по креплению и установке следующий:

Принцип монтажа подвесного унитаза

1. Сначала соединяем унитаз с трубой и отмечаем на стене место, в котором будет закрепляться конструкция.
2. Определяемся с удобной для нас высотой, то есть с расстоянием, на котором будет крепиться .
3. Отмечаем те места, где будут находиться крепежные элементы. Не забывайте проверять, чтобы все было выполнено максимально ровно. Для этого лучше воспользоваться строительным уровнем.
4. С помощью специальных кронштейнов и крепежных изделий к поверхности стены.
5. Сделайте надежное соединение унитаза с системой смыва. Заключительный этап состоит в подсоединении бачка к трубе с водопроводом.
6. После всех этих несложных операций проведите испытание для конструкции, чтобы убедиться, что все работает правильно, и нигде не наблюдается протечек воды.

Виды конструкций

Разновидности по характеру слива

Сантехнические приборы однообразны и неотличимы друг от друга только на первый взгляд. На самом деле варианты конструкции изделия многочисленны и в зависимости от формы бывают:

• воронкообразными
• с полкой (козырьковые либо тарельчатые)
• с уклоном задней стенки

По характеру движения воды различают изделия с горизонтальным и круговым сливом, по размеру – взрослые и детские (с разной высотой подошвы). Полка в унитазе может быть цельноотлитой и приставной.

В зависимости от конструкционных особенностей ключевых узлов приборы выпускают с такими сливами:

1. Горизонтальным
2. Вертикальным
3. Косым

ТОП-10 Лучших септиков для дачи: актуальный рейтинг локальных очистных сооружений, обслуживаемых и автономных (без откачки) | 2019 +Отзывы

Общие рекомендации по установке унитазов

Выбирая бачок, обратите внимание на:

• То, как он крепится к унитазу. Иногда это будет цельная конструкция с чашей, или же бачок навешивается отдельно, или даже он монтируется скрыто. Сборка зависит от места размещения емкости, иногда нужны только болты (цельная чаша), а в случае скрытого крепления понадобится рама-инсталляция.
• То, как к емкости подводится вода. Есть бачки с нижней, задней и боковой подводкой. Боковая подводка считается самой распространенной.
• То, какой тип арматуры используют. Это может быть устройство с рычагом, одной либо же двумя кнопками. Устройство с двумя кнопками считается самым эффективным, так как вода на слив расходуется экономнее.

Но понадобится вам не только сам бочок. Придется приобрести также сливную арматуру, запорную арматуру, подводку, а еще сантехническую полимерную ленту. Последняя используется для дополнительной герметизации резьбового соединения.

Монтаж навесного бачка (старого образца):

• Смывная труба с диаметром в 32 мм стыкуется к низу сливной емкости;
• Затем проводится разметка, бачок нужно приложить к стене на таковой высоте, при которой нижний конец трубы был напротив входного патрубка чаши унитаза, той, что на полу;
• После этого маркером или карандашом на поверхность стены наносят разметку;
• Сверлятся отверстия для кронштейнов, диаметр инструментов при этом должен соответствовать размерам анкерных болтов или дюбелей;
• Наконец, осуществляется крепеж кронштейнов к стене, и на них закрепляйте накопительную емкость.

Стоит сказать, что навесные бачки прикрепить несложно, но вот используются они очень редко. Обычно такие старые конструкции снимают, чтобы уже не на их место, а ниже поставить новый, современный бачок. Но для кого-то хорош вариант именно навесной конструкции, что ж, прикрутить можно и такую.

Читать далее: Течет унитаз после смыва:

Особенности унитазов

Стандартные размеры компакт сантехники с монолитной полочкой для монтажа бака: глубина — 340 мм, высота 605 мм, ширина — 370 мм. Если изделия выпускают с приставной деталью для фиксации резервуара, габариты меняются: глубина — 360 мм, высота — 460 мм, ширина — 400 мм.

Есть две модели компакт бачков, к ним подходят унитазы обыкновенной конструкции:

• Угловой. Ставят в совмещенных санузлах, чтобы заполнить пустующее место.
• Прямой. Используют чаще всего.

Какой у вас бачок?

Прямой
100%

Угловой
0%

Я пока не выбрал, изучаю эту тему
0%

Проголосовало: 23

Модели различают по типу отводного патрубка:

• Косой. Популярный вариант с наклоном трубы под 45°.
• Горизонтальный. Такой выпуск — особенность навесных компакт унитазов.
• Вертикальный. Канализационный раструб монтируется в полу для стыковки с выпуском унитаза.

Для установки бачка требуются крепежные болты и резиновая прокладка в месте стыкования.

Чаша компакт устройств также отличается по форме и исполнению. Тарельчатая форма – поверхность с полкой для сбора отходов. Вариант с низкой гигиеничностью, т. к. испражнения задерживаются до полного удаления.

Воронкообразная чаша не имеет выступов, смывная жидкость идет под напором по всей поверхности. Часто не требуется применения ершика для удаления нечистот.

Козырьковая чаша имеет определенный наклон стенок, поэтому обеспечивается эффективный смыв. По типу слива различают модели с круговым и задним током воды.

Подключение подачи жидкости при сборке сливного бачка унитаза в двух вариантах:

• шланг располагается на боковой стенке;
• воду подключают снизу, на дне.

Современные изделия сантехники дают возможность экономить: в баках устанавливают маленькую и большую кнопки для смывания части объема жидкости или полностью.

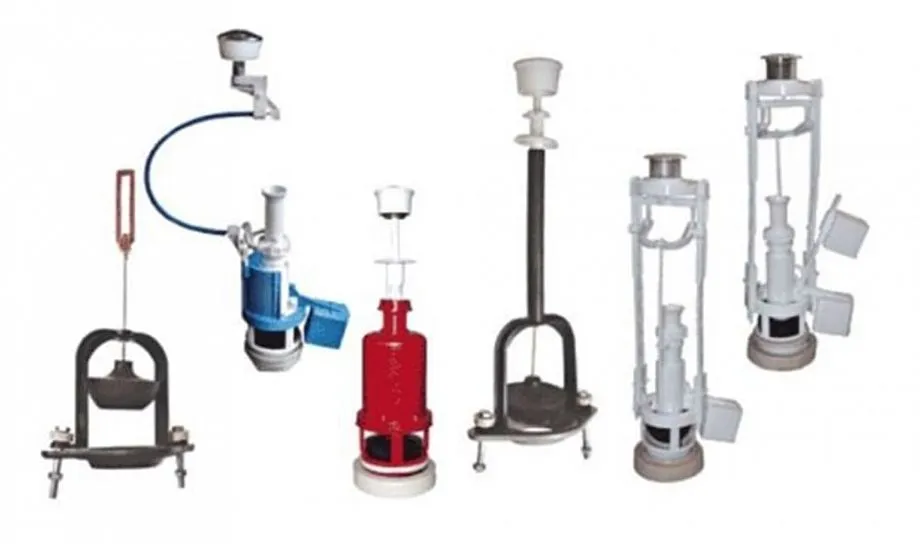

Классификация запорной арматуры

Сантехническую арматуру обычно классифицируют по способу приведения в действие запорного клапана, и это осуществляется при помощи:

1. Нажатием клавиши (самый распространенный вид).
2. Поднятием клапана с помощью шарика над крышкой (встречается все реже).
3. Опусканием рычага (система времен СССР).

Но это только внешний вид – сам механизм находится в бачке и может быть с нижним или боковым спуском, а клапан приводится в действие тоже по-разному. К счастью, на сегодняшний день на рынке сантехники можно встретить только первый вариант сливных бачков, хотя сток там бывает не только прямым, но и вихревым (спиральным), что более эффективно. Но это уже зависит не от арматуры, а от расположения проходных отверстий для воды вверху унитаза.

Прикрепите унитаз к полу

YouTube‑канал Cersanit Придвиньте чашу на предусмотренное место и маркером отметьте на полу крепёжные отверстия. Если в унитазе скрытые кронштейны, обведите нижнюю часть по периметру, а затем отмерьте нужное расстояние от краёв согласно чертежу в инструкции.

YouTube‑канал Cersanit

Просверлите отверстия в полу. Сначала плитку с помощью специального сверла для керамики, а затем бетон — соответствующим буром. Удалите пыль и вставьте в отверстия дюбели.

YouTube‑канал «Александр Черепица»

Нанесите силикон змейкой по периметру унитаза, не доходя до края 2–3 см, и подождите около 20 минут, пока он немного застынет.

YouTube‑канал «Александр Черепица»

Затем установите сантехнику на место и, надев на крепёжные болты пластиковые шайбы, заверните их ключом. Не переусердствуйте, чтобы керамика не лопнула, — лучше при необходимости подтянуть крепёж позже. Наденьте декоративные заглушки на головки болтов.

YouTube‑канал Cersanit

Заполните стык чаши с плиткой при помощи герметика. Снимите излишки пальцем или салфеткой и дайте просохнуть. Лучше используйте прозрачный силикон, поскольку белый желтеет и пачкается со временем.

Для этого поверхность должна быть идеально ровной, чистой и сухой, а перед началом использования новой сантехники нужно подождать не менее суток до полного застывания герметика.

Как установить бачок в унитазе-компакт

В таком варианте крепление бачка к унитазу не представляет никаких сложностей, его вполне можно выполнить своими руками.

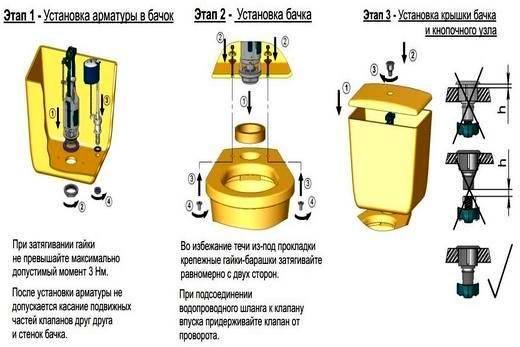

Установка бачка на унитаз

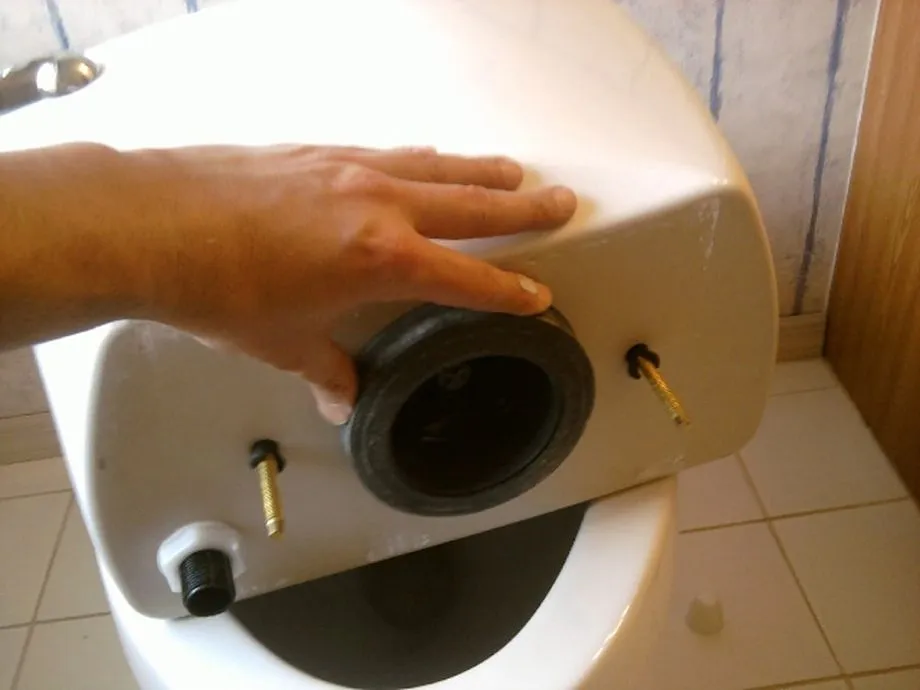

1. Для начала на полочку чаши унитаза нужно прикрепить уплотнительную прокладку, за счет чего мы сможем избежать протекания воды. Чаще всего, такие прокладки изготавливаются на самоклеящейся основе. Если такой не имеется, то приклейте ее с помощью силикона с обеих сторон.
2. На эту подготовленную заранее прокладку следует установить бачок для слива, и прикрепить к полочке на чаше крепежными элементами. С обратной стороны конструкции их нужно зафиксировать при помощи гаек.
3. Далее необходимо установленную конструкцию подключить к водопроводной трубе, лучше всего сделать это гибким шлангом.
4. Наберите воду в емкость и нажмите на кнопку слива. Убедитесь в том, что система работает правильно и отсутствуют какие-либо протечки.

Крепление сливного бачка к унитазу старого образца предполагает установку запорной арматуры, которая имеет штоковый поплавковый клапан.

Этапы замены арматуры

Замена сливной арматуры унитаза возможна только после демонтажа старого и покупки нового механизма регулировки подачи и стока воды. Если вы ещё ни разу этим занимались, а это, скорее всего, так, коли разыскиваете такую информацию, то при покупке лучше всего показать продавцу старое устройство, и он даст вам именно то, которое подойдёт для сантехнического бачка.

Демонтаж старой арматуры

Когда производится замена сливной арматуры бачка унитаза, в первую очередь нужно перекрыть воду. Сделать это можно либо отдельным краном, если таковой был предусмотрен при разводке труб водопровода, либо общим, который отключит всю квартиру или дом. Очень плохо, если в квартире вообще нет центрального крана – тогда он может находиться в подвале и вам придётся перекрывать весь стояк (соседи останутся без воды).

Спустите с унитаза воду, если она там осталась. Теперь нужно снять бачок. Под ним есть по одной гайке (винту) с каждой стороны – их нужно открутить. К сожалению, бывает такое, когда стальные гайки ржавеют и снять их практически невозможно. Поэтому, чтобы не тратить время, рекомендую попросту срезать их болгаркой – если инструмент небольшой, например, с диском 125 мм, то подобраться к месту можно без особого труда. Когда бачок освободится от фиксации, не спешите его снимать, так как там ещё остается немного воды, поэтому лучше предварительно подставить миску или просто подстелить тряпку.

Если у вас боковое подключение воды, то шланг подачи лучше открутить до снятия бачка, и он не будет мешать при дальнейшем демонтаже, но если нижнее подключение, то открутите его после того, как положите бачок на бок. Как только уберёте гайку, можно будет снимать первый узел запорной арматуры, на котором находится поплавок. Оставив емкость в таком же положении, открутите наружную пластиковую гайку, удерживающую механизм запорного клапана слива, и снимите эту часть арматуры.

Если у вас были проблемы именно с запорным клапаном, то его можно выбросить, а блок с поплавком я бы посоветовал сохранить – он может пригодиться для замены в будущем. Протрите сухой тряпкой отверстия для подвода и слива – там всегда скапливаются отложения из щелочей, даже если вода считается очень чистой. Также протрите входное отверстие на унитазе, чтобы редукционная прокладка садилась плотно, и вам не пришлось подмазывать её силиконом.

Сборка и установка

После выполнения всех работ, описанных выше, производится замена арматуры в бачке унитаза. В пакете, который вы принесли из магазина сантехники, есть два блока арматуры – один с поплавком, а другой с запорным клапаном. Начните с установки последнего: вставьте его в отверстие, не забывая о внутренней прокладке, а затем наденьте наружную и закрутите пластиковую гайку. Здесь вам не понадобится ключ – если вы очистили отверстия бачка от накипи, то для хорошего зажима хватает мышечной силы человека, тем более, что сама гайка обычно имеет выступающие шлицы для захвата рукой.

При остановке блока с поплавком механизм с клапаном будет мешать, поэтому уберите его, сделав пол оборота против часовой стрелки – гайки останутся, а шток с клапаном будет у вас в руках. Теперь установите входную часть с поплавком, не забывая о прокладках. Только здесь уже не всегда можно обойтись мышечной силой, поэтому используйте разводной или газовый ключ. Подсоедините шланг подачи воды, вставьте и вкрутите шток. Все, замена сливной арматуры унитаза выполнена, и можно приступать к установке бачка.

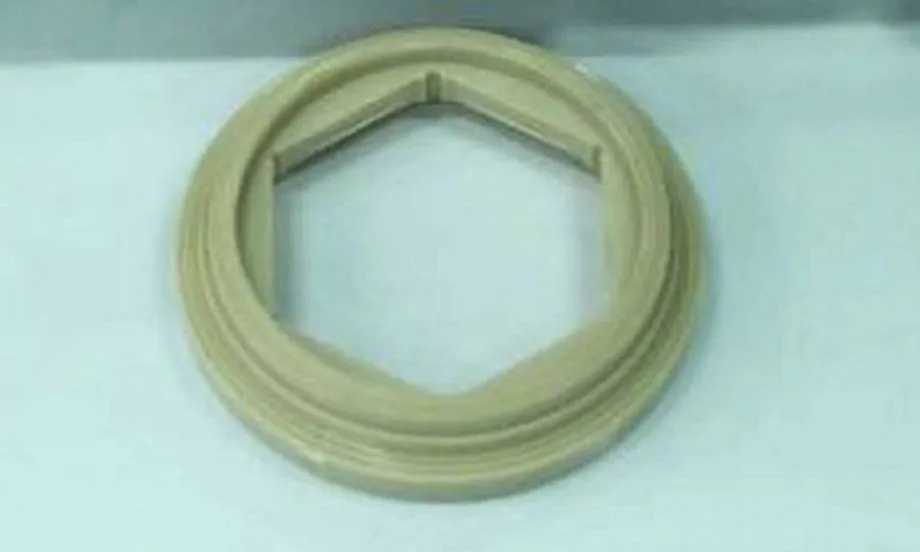

Наденьте на гайку редукционную силиконовую прокладку из комплекта арматуры и поставьте бачок на унитаз. Теперь нужно прикрутить фиксирующие болты, но перед этим посмотрите очередность всех шайб и прокладок – на заводе их специально собирают в том порядке, в котором они должны устанавливаться. Начните с той стороны, где доступ хуже и зажимайте винт снизу до тех пор, пока бачок слегка не перекосится. Потом затяните удобную сторону – когда бачок примет строго горизонтальное положение, он будет хорошо прижат к унитазу и не нужно никакого силикона. Откройте вводу и проверьте, как работает слив. Поплавок с завода обычно установлен в оптимальном положении.

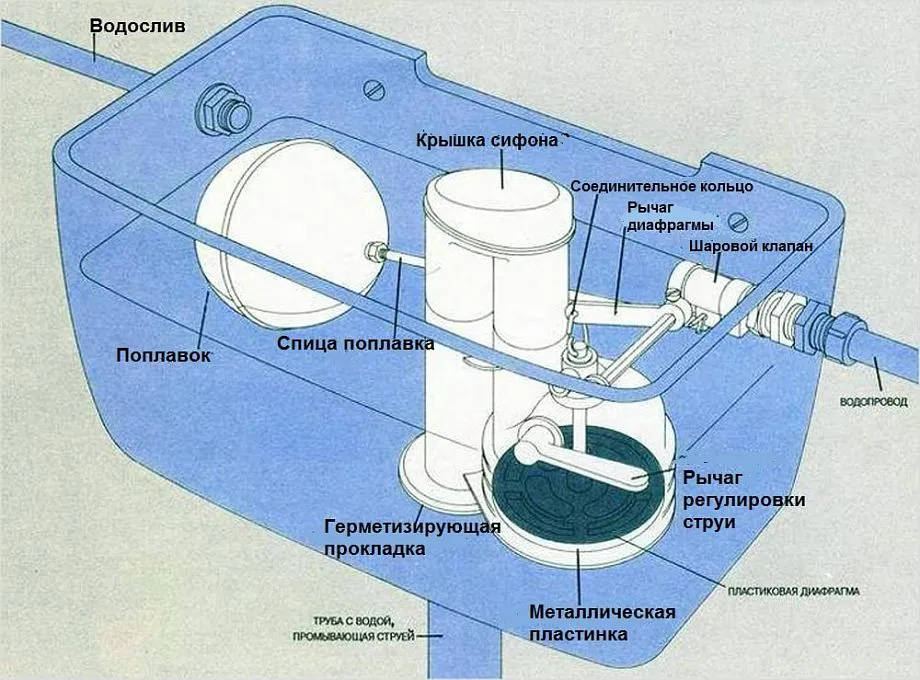

Арматура современного сливного бачка

Практически всегда при самостоятельном креплении сливного бачка приходится собственноручно устанавливать механизм набора и спуска воды – внутреннюю арматуру. К счастью, для большинства современных конструкций этот процесс интуитивно понятен и не вызывает сложностей, да и инструкция присутствует в любом случае

Но на всякий случай мы рассмотрим упрощенную схему, обращая внимание на различные нюансы крепления

Описание внутреннего механизма компакт-унитаза

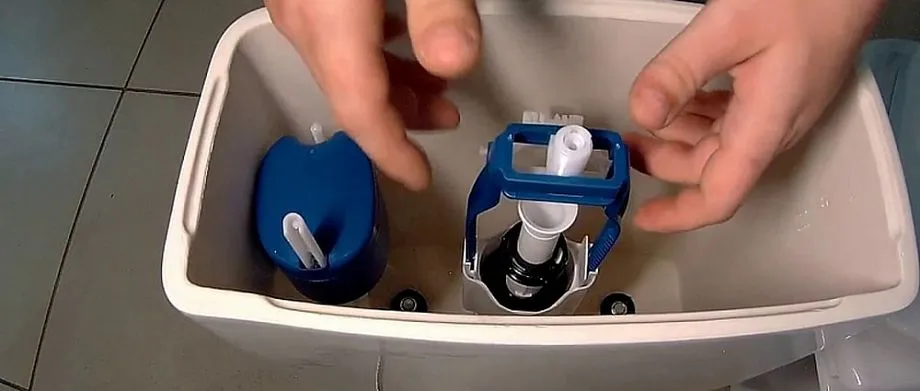

В арматуре компакт-унитаза чаще всего имеются лишь два основных элемента – впускной и выпускной клапан. Впускным (поплавковым) устройством является деталь, подключающаяся к водопроводной трубе, которая служит для набора жидкости и регулировки ее уровня. Установка ее происходит всего в несколько шагов.

• Перед монтажом механизма в его внутреннюю полость у наружного выхода нужно предварительно установить фильтр для очистки поступающей воды или убедиться, что он укомплектован производителем.
• Приспособление крепят к нижней стенке бачка (по приложенной инструкции), надевая изнутри обязательную уплотнительную прокладку, а снаружи закрепляя специальной гайкой, входящей в набор.
• Наружный выход оснащен резьбой, к которой после установки бачка на место подключается гибкий шланг подвода воды.

Выпускной клапан или сливной сифон бывает двух видов – одноуровневый или двухуровневый. И если при открытии первой разновидности в унитаз выпускается вся вода из набранного бачка, то во втором случае вы сами можете решать – спустить весь запас или только его половину.

Само устройство можно разделить на три части: соединительная чаша, основной механизм и кнопка срабатывания. Установка производится по аналогии с впускной конструкцией.

• Нижняя деталь сделана в форме этакой поддерживающей чаши, которая и ставится в отверстие слива бачка. Здесь также применяется резиновая (или силиконовая) прокладка и фиксирующая гайка.
• После закрепления бачка к нижней детали простым поворотом с защелкиванием добавляют основную поршневую систему.
• Последним шагом (уже после установки крышки) будет монтаж кнопочного узла.

Как уже упоминалось, при выборе компакт-системы можно быть уверенным, что все необходимые гайки и прокладки входят в набор. Но в том случае, если вас не устраивает качество материалов, которыми нередко комплектуют сантехнику из среднего или «эконом» класса, можно заменить некоторые запчасти. Например, взять надежные силиконовые прокладки вместо «родных» резиновых или нержавеющие болты.

Арматура современного сливного бачка, вне зависимости от его вида, ограничивается всего двумя механизмами – по набору и спуску воды

Но такую модернизацию стоит провести еще до установки, по образцу выверяя соответствие новых деталей основных узлам механизма.

Особенности арматуры навесного сливного бачка

Чаще всего отличие внутреннего устройства автономного бачка от компакта заключается в выводе впускного клапана на боковую стенку с применением рычажного спускного узла. Из-за этого меняется и вид поплавкового приспособления, и система спускового клапана.

Такой набор арматуры частенько используется для навесного сливного бачка, располагающегося высоко над унитазом и соединенного с чашей подающей трубой

Однако сам монтаж от этого не становится сложнее – достаточно точно следовать указаниям инструкции.

Встроенный сливной бачок – самое легкое

Большим преимуществом при покупке подвесного унитаза со встроенным бачком является отсутствие работ по установке арматуры в смывную емкость. Вы получаете уже полностью собранный механизм, остается только присоединить на переднюю панель двойную кнопку. Но этот этап мы рассмотрим подробней при описании процесса установки бачка.

Подготовка к ремонту

Перед тем, как починить сливной бачок унитаза, его надо открыть. Он имеет доступ только сверху, если снять крышку. Во многих модификациях она крепится с помощью кольца вокруг кнопки. На это кольцо нужно нажать и повернуть против часовой стрелки. После длительной эксплуатации кольцо может не повернуться. Тогда на место крепления наносят несколько капель масла. После того, как кольцо повернется, его откручивают, а затем освобождают кнопку от пластиковых прищепок и снимают крышку.

Модели снабжаются одной кнопкой или двумя. Во втором случае одна из них предназначена для малого смыва, а другая — для большого. Чтобы демонтировать крышку, нажимают на одну кнопку и через технологический паз поочередно снимают обе. После отворачивают винт крепления и снимают крышку.

Выводы и полезное видео по теме

Для того чтобы процесс установки арматуры в бачок был более понятным, посмотрите видеоинструкцию, где рассматривается сборка и настройка нескольких видов клапанов:

Предлагаем просмотреть видео, где происходит полная установка компакт-унитаза профессиональным сантехником с пояснением нюансов для новичков:

Вот одна из инструкций по монтажу инсталляций. Посмотрите, какими отточенными должны быть ваши действия:

https://youtube.com/watch?v=4t5wM-p6fQI

Как видите, некоторые системы может смонтировать абсолютно непричастный к сантехнике человек. Но если вы понимаете, что вам не хватает опыта или времени на ремонтные работы, а купленный комплект обошелся в немалую сумму, лучше пригласить знающего специалиста.
