Как правильно врезаться в водопроводную пластиковую трубу

Врезка в водопроводную магистраль

Характеристиками магистрального водопровода является следующее: прокладка такого трубопровода производится на главных улицах, используются трубы диаметром от 100 до 2000 мм. Для осуществления врезки требуется обращение к одному из двух возможных вариантов исполнения данной задачи:

• сварка – приваривается резьба, необходимая для монтажа крана, который используется с целью подсоединения трубы, идущей к конкретному дому;
• накладной хомут – применяется тогда, когда отсутствует возможность перекрытия поступления воды.

Глубина залегания магистрали определяет место врезки. Если основная труба находится на приличной глубине, то врезка производится в ее верхней части, а в противном случае – с отводом в сторону. Рассмотрим подробнее упомянутые варианты.

Сварочный метод

При использовании этого метода желательно сначала отключить подачу воды, а затем перейти к непосредственной врезке. Для чего потребуется выжечь отверстие в соответствии с диаметром резьбы, которую затем и надо приварить.

При этом не всегда процесс такой работы выглядит именно так. В некоторых случаях врезка в водопроводную трубу осуществляется без перекрытия подачи воды. Объяснить это можно элементарным отсутствием запорных вентилей или тем, что такая арматура есть, но она старая, что не позволяет ее использовать по назначению. На практике предполагается следующий набор действий:

• выбирается место врезки, где и приваривается резьба;
• затем накручивается полнопроходной кран;
• производится сверление отверстия через установленный кран с соблюдением того, чтобы перфоратор был защищен от воды резиновым или картонным экраном;
• по окончании предыдущего процесса сверло дрели резко выдергивается, а кран закрывается.

Сверление следует производить на больших оборотах, так как это уменьшает вероятность того, что сверло заклинит. Данный метод врезки является проблематичным, что обусловливается высоким давлением воды в магистральном водопроводе. Если давление превышает 5 атм., то необходимо отказаться от самостоятельного проведения таких работ. В данном случае следует обратиться к специализированным организациям, а не проявлять инициативу.

Накладной хомут

Вариант использования накладного хомута при необходимости врезки в магистраль вполне подойдет при работе с трубами из разных материалов: сталь, полипропилен, полиэтилен и др.

На практике такая врезка имеет следующий порядок действий:

• производится отключение воды;
• осуществляется крепление накладного хомута на трубу с учетом того, что этот элемент монтажа должен быть на один размер больше трубы;
• под хомут подкладывается уплотнитель, выпускаемый обычно из резины или силикона, что необходимо для обеспечения герметичности соединения;
• с помощью сварки на хомут крепится резьба;
• монтируется кран;
• подается вода.

Точно так же производится врезка в трубу водопровода без отключения воды, но только в том случае, если давление не превышает 5 атм. В большей мере данный способ подходит при работе с полиэтиленовой трубой – более простой процесс сверления. Когда материалом изготовления трубы и хомута является металл, то нет необходимости фиксировать хомут. Что же касается полиэтиленовой трубы, то это не так, что объясняется наличием большого линейного расширения данного изделия. Это заставляет использовать эпоксидный клей для посадки хомута.

Согласование работ

Без документации любые действия будут считаться незаконными.

Сначала нужно получить план данного участка, чтобы определить, какие под землей имеются коммуникации. После этого нужно подать заявление о необходимости подключения к централизованной системе водоснабжения, оно подается в Водоканал. Обязательно наличие документов, удостоверяющих право обратившегося на владение домом или участком.

При подключении обязательно должны учитываться технические параметры:

• точное место врезки;
• диаметр трубопровода, который будет подключен;
• другие сведения необходимые при проведении работ.

Также нужно разрешение санитарно-эпидемиологической службы. Если все документы собраны, тогда можно разрабатывать и подписывать проект и смету на работы, которые будут осуществляться. Установка счетчиков, как и самостоятельное проведение работ по врезке, не отключая водоснабжения, категорически запрещено. Существуют соответствующие государственные или частные организации, которые имеют сертификаты и занимаются проведением данных работ.

Нельзя производить врезку в трубы указанных ниже типов:

• магистральные сети, имеющие большой диаметр;
• трубопроводы, которые не зациклены с канализационным сливом;

В каких случаях используется хомут ↑

Хомут для врезки нужен тогда тогда, когда нет возможности сделать разрез водопроводной магистрали или же она находится под давлением. Многие водопроводы изготовлены из полиэтиленовых труб, что исключает применение электро- и газосварки.

В зависимости от материала изготовления трубы, для врезки используют хомуты различной конфигурации и конструкции. Ниже приведены самые востребованные виды хомутов.

Хомут-обойма предназначен для врезки в водопроводную магистраль, находящуюся не под давлением.

Его конструкция состоит из двух деталей, одна из которых имеет отвод с резьбой. Зажим хомута производится при помощи болтов. Изготовливается из металла или пластика.

Фото: хомут-обойма

Седловой хомут применяется для врезки в металлическую, асбестоцементную или пластиковую трубу. В отличие от хомута-обоймы, состоит из одной половинки – седла, которое укрепляется на трубопроводе при помощи кронштейна.

В большинстве случаев изготавливается из металла, и предназначен для врезки в водопроводную магистраль, находящуюся под давлением. Для этого в его конструкции предусмотрена запирающая пластина или специальный механизм.

Фото: седловой хомут

Хомут засверловочный предназначен для врезки в водопроводную трубу под давлением. Модуль часто имеет дополнительные принадлежности, в виде специальных насадок и поворотных разъемов.

Конструкция хомута включает в себя поворотно-затворный механизм, который впоследствии может служить как запорная и регулировочная арматура.

Фото: хомут засверловочный

Хомут-седелка, электросварной. Применяется для врезки только в пластиковый трубопровод. Конструкция хомута имеет нагревательную спираль и фрезу для проделывания отверстия в трубе.

Для установки необходимо дополнительное оборудование. Корпус выполнен из специального пластика.

Фото: хомут-седелка, электросварной

Как правильно врезаться в водопроводную пластиковую трубу

В вашем частном доме пластиковые коммуникационные системы и им требуется модернизация или ремонт? Выполнить монтаж пластика своими силами несложно, благодаря особенностям этого материала, ведь верно? Но как врезаться в пластиковую трубу, когда она под давлением? И возможно ли это выполнить самостоятельно?

Мы подскажем вам ответы на возникшие вопросы — в статье рассмотрено несколько способов врезки в трубу для организации отвода от уже имеющейся магистрали. Начиная с самого простого — перекрыть трубопровод на время и вставить в нужном месте тройник, вырезав предварительно участок.

Следуя рекомендациям, приведенным в видеосюжетах, можно выполнить большинство работ своими силами, не привлекая квалифицированных специалистов.

Способ #3 — обжимной хомут (накладка)

Помимо электросварной седелки существует ее более простой аналог – накладной хомут. Он состоит из двух раздельных стягиваемых вместе болтами деталей.

Одна для накладки сверху пластиковой трубы, а вторая снизу для притягивания верхней части. Между ними дополнительно вставляется уплотнительная прокладка для предотвращения протечек.

Схема врезки. Количество стягивающих болтов и размеры обжимного хомута зависят от диаметра трубопровода, в который производится врезка

Обычно верхняя и нижняя накладываемые детали в точности повторяют габариты трубы. Но есть и универсальные хомуты, у которых верх сделан небольшим, а вместо низа металлическая полоса для стяжки.

Внешне они напоминают ремонтные аналоги для подсоединения шлангом или закрытия свищей. Только в верхней части у них патрубок для подсоединения отвода.

Хомуты для врезки в пластиковую трубу бывают:

• с запорным краном;
• со встроенной фрезой и защитным клапаном;
• с фланцевым либо резьбовым концом из металла;
• с пластиковым торцом под пайку или склеивание.

Чтобы выполнить врезку, хомут надевается на трубу и фиксируется на ней гайками либо болтами, в зависимости от конструкции. После через имеющийся отводной патрубок производится засверливание. А потом подсоединяется сам отвод от магистрали.

Сверлить трубу, не установив на нее хомут или седелку, не рекомендуется. Можно ошибиться с диаметром сверла и точкой сверления. Лучше всего делать это через патрубок уже установленного для ответвления фитинга.

Так сверло по размерам точно будет несколько меньше внутреннего сечения врезаемого отвода и установлено окажется точно там, где нужно.

Нюансы работ на водопроводе под давлением

Для врезки в напорный трубопровод используются электросварные седелки и хомуты с встроенной фрезой. Она находится в специальном герметичном корпусе насадки.

Для сверления пластика ее зачастую достаточно провернуть шестигранным ключом. Но есть и модели под дрель.

Наличие герметичного ответвления с фрезой внутри гарантирует отсутствие брызг воды в момент просверливания находящейся под давлением трубы

В некоторых подобных конструкциях присутствует встроенный вентиль. Тогда после завершения сверления фреза поднимается, кран закрывается, а насадка со сверлом снимается. Вместо нее монтируется отводная труба.

Применение накладок с внутренней фрезой позволяет врезаться в любые водопроводы

Неважно, под давлением они находятся либо нет. Но стоят такие насадки гораздо дороже обычных хомутов и седелок. Они сильно упрощают процесс врезки, но на них придется потратиться

При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям

Они сильно упрощают процесс врезки, но на них придется потратиться. При этом по герметичности получаемого соединения они не превосходят и не уступают стандартным решениям.

Выводы и полезное видео по теме

Нюансов в подсоединении ответвления к пластиковому трубопроводу существует немало. Различаются и виды пластиков, и фитинги по конструкции, и способы врезки.

Чтобы не допустить грубых ошибок, мы рекомендуем вам просмотреть нижеприведенные видео по этой тематике.

Врезка в трубу из ПНД под давлением с помощью седелки с фрезой:

Особенности монтажа электросварной седелки:

Нюансы врезки в полиэтиленовый водопровод:

Врезаться в существующий пластиковый водопровод приходится нечасто. Но иногда нужно менять трубы, устанавливать счетчики воды либо банально подключать дополнительную сантехнику. Для этого есть несколько различных видов фитингов и технологий врезки.

Для любого случая найдется оптимальный вариант, чтобы монтаж можно было осуществить самостоятельно. Перепоручать эти работы профессиональным сантехникам обязательно только в ситуации подсоединения к общему водопроводу, где требуется проходить предварительные согласования.

Осуществление врезки своими руками

Необходимые инструменты и материалы.

Основные инструменты необходимые для выполнения работ по врезки отвода из пластиковой трубы:

• паяльник утюг;
• труборез;
• карандаш строительный;
• сварочный аппарат (в случае проведения варки электросварочной седелки).

Материалы, применяемые в процессе работ:

• пластиковая труба;
• тройник соответствующего диаметра и другой узел.

Ход работ

Прежде всего, необходимо перед началом проведения работ подготовить весь инструмент и материал необходимый для этого. Убедившись в полной комплектации и наличием, при необходимости, нужных разрешений от контролирующих органов, приступаем к проведению работ.

Подготовка и устройство колодца для врезки в магистральную сеть водоснабжения. Работы выполняются с привлечением специальной техники и сотрудников контролирующих органов, так как работы производятся на сети подведомственной им.

Параллельно проводится работы по подготовке траншеи для прокладки новой линии водоснабжения и водоотведения. Если эти линии пересекают, так же чужие магистральные сети и в проекте указано пригласить представителя при производстве работ, то это придется выполнить обязательно.

Далее выполняются работы по врезке в магистральную сеть водоснабжения, способами в зависимости от выбранного варианта и устройства.

Подключение к смонтированному узлу врезки всей новой линии системы водоснабжения до узла учета и отходящего крана, где представители поставят пломбу.

Как подключаться к магистральному трубопроводу

Спустить воду из такого трубопровода невозможно, поэтому нужно осуществить следующие действия:

1. Для начала нужно будет выкопать почву до места, где будет делаться врезка.
2. Сделать врезку.
3. Сделать все работы по монтированию контура до элементов сантехники.

Работы по выкапыванию потребуют вырыть котлован 150×150 см. Дно выкопанного котлована необходимо сделать примерно на 50 сантиметров ниже трубы. Нужно применять для этого лопаты, экскаватор может выкопать только на глубину около 30 -50 см от трубы. Если точка врезки находится в колодце, работы будут проходить намного проще.

При применении хомута-седелки или разборного, необходимо сделать прокол арматуры. Данный метод наиболее привычен для сантехников, не имеющих опыта, когда технология похожа на тройник на водопроводную трубу. Запорный вентиль, который выполняет роль заглушки, прикручивается на боковой отвод, после того, как в магистрали сделано отверстие.

Если трубопровод пластиковый, можно применить хомут седелка-обойма или седловой.

В случае работ с полимерными материалами лучше всего подойдет разборный электросварный хомут. При его установке две его части нужно вмонтировать точно на месте врезки, после этого припаять к трубе

Выполненное соединение будет очень герметичным и, что немаловажно, прочным

При завершении врезки от вентиля хомута боковая труба отводится до счетчика, находящегося в помещении.

Процесс врезки

В зависимости от варианта изготовления седелки и дополнительных элементов могут быть различные способы врезки.

Простой метод

Как врезаться в водопроводную пластиковую трубу? Сейчас будет описана технология, которая используется как для пластика, так и для металла или других материалов трубопровода. Ей может воспользоваться каждый собственник частного дома. Она не требует покупки дорогих изделий.

К патрубку хомута крепится шаровой запорный кран, через который вводится сверло, закрепленное в дрели. Кран должен быть открыт. Иначе он ему грозит повреждение.

Выполняется отверстие в трубе. Предварительно в месте сверления производят кернение.

Внимательно работают при врезке в чугунную трубу водопровода. Она хрупкая. Поэтому сверлят ее на малых оборотах, не сильно надавливая на дрель.

Для защиты от напора воды применяют обрезанную пластиковую бутылку вместе с пробкой, куда вкручивается сверло.

Работа выполняется вдвоем. Помощник стоит около электрической розетки. Когда хлынет вода, он отсоединяет штепсельную вилку дрели от электричества. Сверлильщик в этот момент вытаскивает сверло из седелки и закрывает кран.

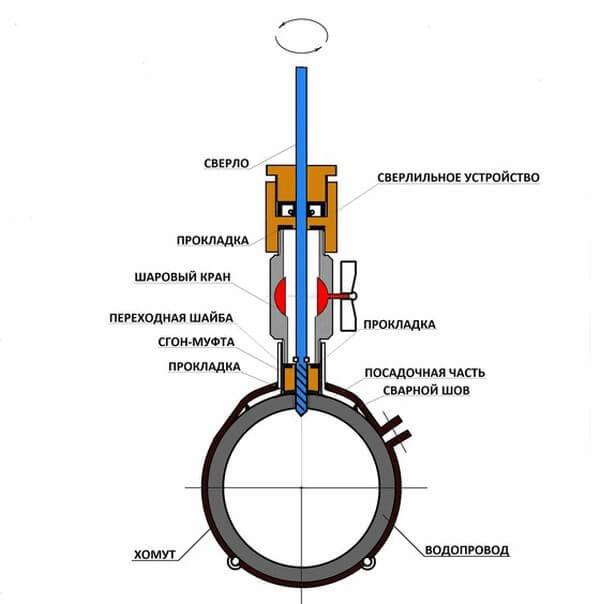

Схема седельного хомута для врезки водопровода под давлением.

Затем производят монтаж домашней водопроводной линии (автономная система водоснабжения частного дома). Она может стыковаться с краном по-разному.

Основные способы соединения:

1. Резьбовое.
2. С использованием компрессионных фитингов.
3. Клеевое.
4. При помощи пайки.

Это зависит от материала трубы.

Применение встроенной фрезы и защитного клапана

Для врезки в водопровод под давлением продаются седелки, в патрубке которых находится встроенная фреза с шестигранным пазом под ключ. Для вращения фрезы в паз вставляется насадка, закрепленная в вороток или дрель.

На торце патрубка выполнено уплотнительное приспособление, через которое и заводится насадка.

Хитрость заключается в том, что патрубок закрыт подпружиненным клапаном. Но стоит на него надавить насадкой, как тот открывается, давая проход к фрезе.

Кроме того, по окружности патрубка располагается резиновое кольцо, охватывающее насадку. Часто такая конструкция применяется при врезке в полиэтиленовую трубу водопровода.

Когда сверление закончится (появится незначительное выбивание воды из-под насадки), фреза выкручивается до касания с клапаном. Сверху ставится заглушка. Она скорее антивандальная, чем уплотняющая.

Сбоку патрубка имеется отвод с запорным шаровым краном. К нему открывается доступ воды после выкручивания фрезы. Но он должен быть закрыт и открывается лишь после монтажа домашнего трубопровода.

Еще способы

Работники водоканала используют для врезки в металлическую трубу без сварки массивное уплотнительное устройство. Оно выглядит в виде трубы с прокладками, которая насаживается на патрубок седелки.

На хомуте или на трубе магистрали монтируется узел крепления и к нему притягивается устройство тремя–четырьмя длинными болтами.

Такая конструкция полностью герметична и не пропускает ни капли воды. Поэтому тут предусмотрен манометр. Когда отверстие будет сделано, то это покажет скачок давления на приборе.

К стальному трубопроводу можно подключиться также, приварив к нему патрубок. Тогда седелка не потребуется. Но здесь имеет значение врезка трубы в трубу в зависимости от диаметра. Такой способ логично использовать при большом сечении магистрального трубопровода водоснабжения.

После сварки дальнейший монтаж производится аналогично вышеописанным методам. Основные шаги – монтаж шарового крана на патрубок, сверление отверстия, подсоединение домашнего водопровода. При этом нужно подумать о варианте защиты электроинструмента от струи воды.

Возможно вам будет интересна информация изложенная в следующих статьях:

Видео о врезке в водопровод под давлением.

https://youtube.com/watch?v=yxTsmEGk_5U

Врезка в горизонтальную систему 110/50

Данный тип врезки можно изготовить несколькими способами. В зависимости от ситуации можно использовать любой из ниже описанных вариантов, т.к. они все проверены на практике и гарантировано рабочие.

При помощи заводской врезки

Подключить слив диаметром 50 мм в трубу 110 мм удобно при помощи заводской «врезки»110/50. Для этого, согласно инструкции производителя, в месте подключения потребуется просверлить отверстие диаметром 57 мм. Изготовить отверстие можно при помощи дрели и корончатого сверла. Далее «врезка» устанавливается в посадочное отверстие и затягивается при помощи ключа, поставляемого в комплекте с фитингом.

При помощи двойника

Второй вариант, при котором можно обойтись без специального врезного фитинга, это использовать обычный двойник 110/50 под 90 градусов, который предварительно разрезать вдоль.

Правильный разрез фитинга

Необходимо подготовить отверстие в основном сливе, куда планируется подключать дополнительную трубу. Диаметр отверстия должен быть не менее 50 мм и не более 60. Форма отверстия не должна быть идеально круглой, поэтому при таком способе, для его изготовления можно использовать болгарку. Отрезанная часть фитинга устанавливается на основную трубу внахлест и закрепляется при помощи обычных сантехнических хомутов. В качестве изолятора можно использовать сырую резину или герметик. Данный метод удобен тем, что не требует полного разрезания основной трубы.

При помощи разветвителя и соединительного фитинга

В том случае, когда необходимо врезать в основной слив равную по диаметру трубу, два предыдущих способа не подходят. Требуется устанавливать разветвитель.

Разветвитель с компенсационным патрубком

Данный метод врезки в пластиковую трубу позволяет смонтировать разветвитель в частично находящийся под землей трубопровод. Диаметр подключаемых выходов разветвителя должен быть равен диаметру основной трубы, это требование должно выполняться и для соединительного фитинга.

Все что нужно сделать, это вырезать из основной трубы отрезок суммарно равный длине разветвители и половине длины соединительного фитинга. Далее зачистить кромки, смазать мыльным раствором и установить фитинги. В первую очередь устанавливается соединительный элемент и сдвигается таким образом, чтобы была возможность установить разветвитель. Затем на основную трубу надевается разветвитель и установленный ранее фитинг сдвигается обратно, соединяя все в единую герметичную систему.

Особенности врезки в водопровод из металла, чугуна и пластика

Для того чтобы врезаться в металлический трубопровод используют седельный хомут со сверлением:

1. Перед тем как начать монтаж прибора на трубу, ее необходимо тщательно очистить от загрязнений (если есть) и ржавчины. Кроме, нижней части, которая имеет форму полукруга, в верхней части хомута располагается клапан с отверстием для сверления непосредственно под сверло. После того как хомут установлен на трубе, его части соединяются между собой болтами.
2. После того как хомут закреплен сверлится отверстие и закрывается заглушкой при помощи специального винта. Этот хомут можно использовать в качестве запорной арматуры. Так же можно использовать хомут с уже установленным вентилем. После того как отверстие готово, сверло вытаскивается и вентиль перекрывается. После чего выполняются другие необходимые работы по установке.
3. На металлический хомут может быть закреплен специальный станок, который состоит из ручки с трещоткой, болта блокировки, вала со сверлом на конце и промывочного крана. Все заключается в металлический корпус, который с помощью уплотнительных резинок крепится к хомуту. Благодаря тому, что есть направляющая муфта, можно сверлить в определенном направлении. Таким способом делается врезка в водопроводную трубу из чугуна или стали.

Врезка в пластиковый трубопровод без снижения давления на нем возможна с помощью электросварного хомута-седелки. Он изготавливается из специального пластика и имеет нагревательную спираль со сверлильным механизмом. На корпусе этого хомута нанесен штрих-код, который позволяет с требуемой точностью вводить характеристики сварки.

1. Трубу нужно заранее очистить и при помощи болтов к ней закрепить хомут, у которого есть клеммы для подключения сварочной машины.
2. При помощи сварочного аппарата нагревается спираль и приваривается отвод.
3. В нынешние дни чаще всего используется седелка со встроенной фрезой и вентилем. Для того чтобы произвести врезку в водопровод с помощью сварки, используют муфту.
4. После того как все полностью остынет, необходимо через час при помощи фрезы сделать отверстие и навинтить запорный вентиль.

Такой способ применим для трубопровода с давлением до 1,6 МПа.

Для того чтобы просверлить чугунную трубу под давлением, применяют хомуты, у которых имеется специальная конструкция и биметаллические коронки. При этом коронка не должна перегреваться, а работы должны проводиться на малых оборотах.

Этапы работ при врезке в чугунную трубу водопровод:

• необходимо раскопать трубу и очистить ее в месте врезки от ржавчины;
• при помощи болгарки срезать верхний слой каленого чугуна;
• установить разборную седелку, для того чтобы герметизировать стык между арматурой и хомутом необходимо положить резиновый уплотнитель;
• запорный вентиль необходимо прикрепить к фланцевому отводу, через него будет вводиться коронка (режущий инструмент);
• чугунную трубу просверлить, охлаждая место реза;
• коронку извлекают из вентиля и перекрывают поток воды.

Трубу сверлят твердосплавной коронкой, менять которую нужно будет как минимум 3-4 раза за весь процесс. Также не нужно забывать о том, что необходимо обеспечить уклон патрубка седелки в направлении дома в 2 градуса.

Для врезки в чугунную трубу нужно применять сверла, предназначенные для работы с металлом!

Сварочная установка патрубка к водопроводу из стали должна делаться только квалифицированными специалистами. Монтаж седелок на чугунный или полимерный трубопровод делается самостоятельно, но для этого необходимо отключить водоснабжение. Врезка под давлением должна осуществляться с учетом всех правил и рекомендаций, в противном случае эти работы могут повлечь опасность для здоровья и материальных ценностей.

Если вы проживаете в доме за городом, то вам нужно обустроить подачу воды в жилье, и для решения этого вопроса существует два решения – обзавестись собственной скважиной или колодцем, или подсоединиться в централизованную трассу с водой под высоким давлением. Первый вариант – дорогостоящий, длительный и трудозатратный. Второе решение обеспечит ваш дом водой в течение одного дня, но вы будете зависимы от графика подачи воды (такое бывает в отдаленных периферийных поселках).

Положительный момент, который дает врезка в водопровод — вы получите стабильное давление в трубах, что обеспечит такую же стабильную работу бытовых приборов, требующих подводки воды – стиральной машины-автомата, посудомойки, сантехнического оборудования – ванны, джакузи, душа или даже бассейна.

Нюансы врезки в водопровод под давлением

Чтобы врезаться в напорный трубопровод, применяют хомуты-накладки или электросварочные седелки, оснащенные фрезой, встроенной внутри накладки. Она располагается в герметично закрытом корпусе и при сверлении брызги воды не мешают процессу.

Накладка приваривается к трубе, устанавливается запорная арматура. Для сверления используется шестигранный ключ. После завершения процесса фреза вынимается и патрубок в накладке закрывается резьбовой крышкой.

Накладки с внутренней фрезой можно применять в любых водопроводах, в том числе находящихся под давлением. Однако их стоимость выше, чем у обычных накладок.
