Как собрать сифон для ванны: особенности установки

Инструкция

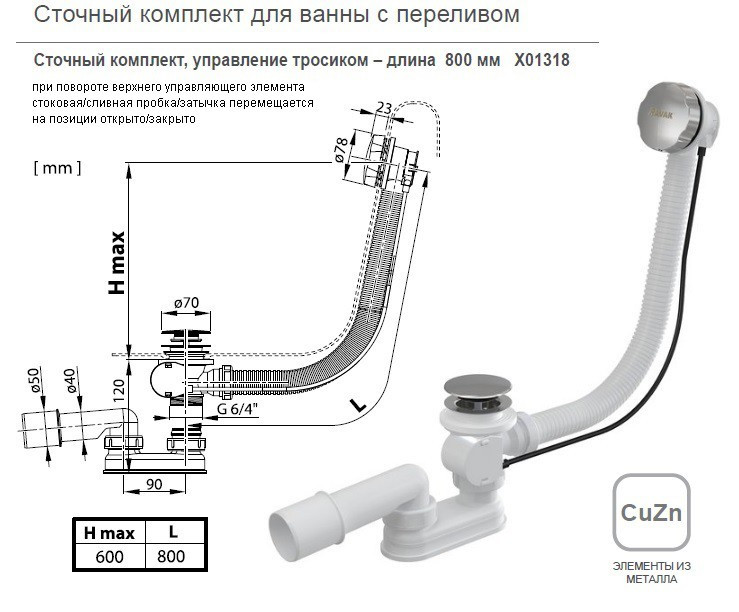

Схема сборки сифона.

Сам сифон представляет собой некий конструктор Лего, и сначала совсем непонятно, как его собирать. Чтобы собрать его, для начала необходимо взять нижний перелив, в который вкладывается прокладка. Он будет располагаться с нижней части сливного отверстия. В то же время накладывается верхняя накладка на отверстие и наживляется туго винтом. Не следует слишком затягивать винт – корпус сифона (ванна) очень хрупкий, может треснуть.

Таким же образом проводится монтаж верхней переливной горловины. Для того чтобы не возникло проблем при соединении патрубка (отводит ненужную часть воды) и сливной горловины, первый лучше направлять немного в сторону, а не вертикально вниз.

Гофрированный шланг соединяется со сливом и переливом (инструкция прилагается в комплекте). Прокладку нужно установить тонким краем к сливной и переливной горловинам. Следует помнить, что на гофрированный шланг сначала нужно одеть гайку и лишь потом прокладку.

К сливному отверстию под ванной присоединяется водный затвор. Как описывалось выше, сливное отверстие должно быть по максимуму очищено, чтобы не возникло проблем с герметизацией

Неважно, какую модель сифона человек захочет установить в ванной, водный затвор присоединяется к горловине накидной гайкой + плоская или конусная прокладка

Схема монтажа сифона для ванны.

Сифон подсоединяется непосредственно к канализационной трубе. Для некоторых сифонов предусмотрено соединение напрямую через раструб пластиковой трубы, но есть модели, которые соединяются уплотнительным манжетом. Если канализационные трубы чугунные, то манжет должен быть обязательно.

После этих работ необходимо проверить, насколько сборка сифона для ванны качественная. Для этого ванна наполняется наполовину водой, проверяются все стыки сифона. Если присутствует протекание, то нужно просто проверить, насколько хорошо подтянуты гайки. В некоторых случаях протекание обуславливается перекосами. При сборке сифона для ванны не нужно прилагать особых усилий – все соединительные материалы сифона должны быть точно и четко сконструированы. Места, особенно на соединениях с канализационной трубой, следует обработать герметиком. После его высыхания еще раз проверить систему сифона на протекание. При правильной установке и сборке капли воды просачиваться не будут. Во многих случаях после сборки сифона, даже если есть инструкция, может просачиваться запах из канализационной трубы. Это значит, что сборка сифона неправильная. В любом случае сразу необходимо проверить сифон на течь и на наличие запаха, лишь потом герметизировать стык гофры и канализации.

Некоторые производители предоставляют к деталям сифона очень подробную инструкцию по сборке. Но, в любом случае главным в самом сифоне является не только правильная сборка, но и его герметичность.

Стандартные сифоны и полуавтоматические собираются практически одинаково по одной инструкции.

Виды сифонов для моек и раковин

Сифоны для раковин умывальников и кухонных моек могут быть:

• трубными;
• гофрированными;
• бутылочными;
• коробчатыми.

В первом случае сифон выглядит как трубка, изогнутая в S-образную или U-образную форму. В нижней части конструкции имеется отверстие, которое облегчает обслуживание сантехнического устройства.

Если отверстия (ревизии) нет, то для прочищения демонтируется вся труба.

Виды сифонов для умывальников, наиболее часто выбираемых потребителями для отвода бытовых стоков в систему канализации жилого объекта

Гофрированный сифон для раковины

Гофросифон рекомендуется использовать для подсоединения раковин в ванной комнате к системе канализации.

Для кухонных моек лучше применять трубные с ревизией и бутылочные сифоны, которые легко прочищаются от осевших загрязнений без демонтажа всего устройства.

Гофрированный сифон выигрывает у своих конкурентов по стоимости и простоте установки. Гофрированный сифон благодаря своей мобильности и способности растягиваться используется повсеместно.

Гофротрубка, достигающая в длину полутора метров, позволяет выполнять монтаж сифона в самых труднодоступных местах.

В комплект поставки гофросифона входит:

• гофра с концевым патрубком диаметром 50 мм, который легко отрезается в случае, если впускное отверстие канализационной системы имеет 40-миллиметровый размер;
• металлический слив;
• комплект прокладок, используемых при установке металлического слива в специальное отверстие, предусмотренное в раковине;
• длинный крепежный болт, вкручивающийся в горловину слива, а именно в резьбовое отверстие переходника сифона;
• хомут-стяжка, позволяющий зафиксировать изогнутое положение гофрированной трубки для создания гидрозатвора.

Бутылочный сифон: удобная конструкция

Производители выпускают множество моделей сифонов бутылочного типа. Отличаются изделия объемными размерами и формой колбы, откручивающейся снизу.

Эту колбу называют еще стаканом или отстойником, потому что в ней оседает большая часть загрязнений, не растворяемых в воде, которые впоследствии удаляются при чистке и промывке сифона.

Сетчатые решетки, устанавливаемые дополнительно на сливное отверстие раковины, снижают количество загрязнений, попадающих в тело сифона. Частота прочистки отстойника зависит от эффективной работы сетчатого фильтра.

Сифоны в коробках для ванных с эксклюзивными интерьерами

В ванных комнатах с изысканным дизайном интерьера используют специальные сифоны, которые маскируют в коробки или в фальш-стены. При этом преследуется одна цель: скрыть все детали сифона, чтобы они не портили элитный вид ванной.

Монтаж сифонов в коробках проводится особым образом. В отверстие, имеющееся в фальш-стене, заводится отвод, а все остальные детали сифона скрывают за стенкой-коробом.

Разветвленные модели сифонов

Разветвленные модели сифонов устанавливают на мойках с двумя отделами, подсоединяющимися к разным отводам.

Также такие  сантехнические устройства используют для одновременного подключения раковины и стиральной машины к системе канализации.

Сборка такого изделия проводится аналогичным способом, лишь дополняется несколькими операциями, связанными с монтажом дополнительного слива.

На кухнях к разветвленным сифонам подключают еще и посудомоечные машины, снижая тем самым количество используемой сантехнической арматуры.

Модель разветвленного сифона из ПВХ, монтируемого под двухсекционные кухонные мойки или под рядом стоящие раковины в ванной комнате

Классификация сифонов по конструкции слива

В зависимости от строения выделяют 4 разновидности сифонов:

1. Гофрированный. Представляет собой сплошную гофрированную трубу. Данный вид механизма самый простой, может принимать любую форму, легко устанавливается (в любой плоскости). Гидрозатвор формируется самостоятельно при помощи изгиба гофры. Единственный минус — обязательный демонтаж и ручная прочистка при засоре.
2. Коленный. Гладкая трубка, в горизонтальном положении напоминающая изогнутую букву S. Чаще всего металлическая. При долгой эксплуатации окисляется. Для прочистки засоров предусмотрена специальная пробка. В роли гидрозатвора выступает вода, постоянно находящая внутри слива.
3. Бутылочный (с колбой). Конструкция, состоящая из гладкого змеевика с гидрозатвором в виде бутылки (колбы). Более востребован на кухне. Очистка от засора проста (достаточно открутить колбу).
4. Плоский. Состоит из горизонтальных и вертикальных труб различного диаметра. Гидрозатвор в данном виде отсутствует. Преимущества этого сифона — быстрая установка и легкость прочистки. Считается наиболее подходящим для монтажа под ванную.

Как собрать ручной сифон

Несмотря на разность конструкций этих элементов, сборка всех сифонов производится по аналогичной схеме.

Пошаговая инструкция, как собрать сифон для ванны:

1. В комплект приспособления входят сам отстойник, трубки разных диаметров, уплотнительные элементы. Первым берется отстойник, на его нижнюю часть надевается самая большая плоская прокладка (чаще всего она синего цвета). При её установке не допускается перекосов или других искривлений;

Трубы перелива и отстойника соединяются между собой. Если собирается пластиковый сифон, то ФУМ-лента не нужна – прокладки достаточно, но для соединения латуни или стали на резьба дополнительно уплотняется;
Сверху и сбоку такого сифона находится два отверстия разного диаметра. Одно предназначено для подключения бокового слива, а другой для соединения системы с канализационным отводом. В соответствии с размерами этих отверстий подбирается конусная прокладка (широкая) и накидная гайка;
Первым берется патрубок, который будет подключен к центральному сливу. На него надевается накидная гайка. Затем надевается уплотнительная прокладка

Обратите внимание на её конструкцию. Один конец прокладки тупой, а другой острый

Вот острым концом уплотнитель надевается к патрубку, тупой в последствии «сядет» на отстойник. Прокладка вставляется до максимального положения, но будьте аккуратны и не порвите её;

Конструкция плоского сифона
Патрубок вставляется в соответствующее отверстие сифона, после закручивается накидная гайка. Точно также подключается патрубок, который будет вести к канализации;
Если всё сделано правильно, то остается широкая прокладка под раковину и тонкое резиновое кольцо для уплотнения патрубка, гайки для подключения канализации, фильтр слива мойки. На верхний патрубок устанавливается широкая прокладка. После отвод соединяется с раковиной;

Пошаговая запрессовка прокладок
Подключение к раковине производится при помощи болтового соединения. Здесь рекомендуется также не использовать ФУМ-ленту (если сифон – пластиковый). Чтобы соединить все части конструкции, нужно на верхний участок слива установить уплотнительное кольцо, после металлическую сетку-фильтр. Снизу крепится патрубок сифона, вся конструкция закручивается болтом;
К канализации вывод подключается при помощи силиконового герметика (для соединения двух пластиковых элементов) или специальным переходником (для подключения металлического и пластикового патрубков). В первом случае торцевые части сифона и трубы канализации смазываются силиконом и соединяется между собой. Во втором смазываются торцы переходника.

После окончания монтажа нужно дождаться полного высыхания герметика (в среднем, от 4 до 6 часов), только потом системой можно пользоваться.

Видео: сборка сифона для ванны

Гофрированные модели не требуют сложных сборочных работ – зачастую, они просто подключаются к системе вывода стоков. При этом, плоские более сложны в конструкции. Главная проблема заключается в большом количестве труб разного диаметра.

Советы для того, чтобы правильно собрать сифон:

1. Все металлические резьбы должны уплотняться ФУМ-лентой;
2. Ни одна прокладка или кольцо не должны остаться «без дела». Если после окончания сборки у Вас остались лишние детали, это значит, что где-то пропущено уплотнение и там будет течь;

При соединении труб можно использовать только одну прокладку. Некоторые домашние мастера на места соединения труб или во время ремонта для предупреждения течи, устанавливаются две прокладки. Это способствует нарушению герметичность системы;
При затягивании накидных гаек нужно быть очень аккуратным (в особенности, если работаете с пластиком). Нельзя чтобы соединение было «растянутым», но при сильном воздействии есть вероятность повредить крепежный элемент;
Тоже самое и при установке прокладок. Их нужно затягивать на патрубки до максимума, но если перетянуть уплотнители, то они порвутся;
Уплотнительные элементы подлежат регулярной замене. Прокладки сливов– 1 раз в 6 месяцев (в среднем), тонкие уплотнители между патрубками – 1 раз в 3 месяца. Эти сроки могут варьироваться, но своевременное предупреждение изношенности резинок поможет избежать затопления и протечки.

Сборка обычного сифона

Продаются сифоны в разобранном виде. Дорогие модели, поставляющиеся в фирменных коробках, обязательно снабжаются подробной инструкцией по сборке. Более дешевые аналоги могут ее не иметь, или же качество руководства пользователя может быть крайне низким. В этом случае установка сифона на ванну выполняется в следующем порядке:

• К накладке переливного отверстия прикрепляется цепочка, присоединенная к пробке.
• Следует убедиться, что на посадочных местах для горловин не осталось мусора или фрагментов старой прокладки.
• В отводной патрубок вкладывается резиновая прокладка, после чего этот элемент подводится снизу к сливному отверстию.

ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Фитинги ПВХ – неотъемлемая часть современной канализации

• К главному сливному отверстию прикрепляется съемное колено. С его помощью обеспечивается такая функция сифонного соединения, как создание гидрозатвора. Именно благодаря нему в квартиру не попадают неприятные запахи из канализации. Одновременно в этом колене, как в отстойнике, накапливается мусор, поэтому придется периодически производить его очистку.
• В другой конец колена вставляется переходник, соединяющий устройство с канализацией. Соединяются все эти части пластиковыми гайками, под которые подкладываются конусные прокладки.

Разновидности и принцип работы сифонов для ванны

Газ, образующийся в канализации, вреден для здоровья и опасен. Если гидрозатвора нет, испарения поступают в комнату. Ванну подключают к местной или центральной сточной системе жесткими или гофрированными трубами.

По конструкции различают 3 основных вида сифона:

• бутылочные;
• трубчатые;
• гофрированные.

Жидкость удерживается в сифоне, водяная пробка не дает запахам проникать в обратном направлении. Обычно гидрозатвор оснащен входом по вертикали и выходом по горизонтали.

Какой ставите сифон?

Трубный
27.59%

Бутылочный
48.28%

Гофрированный
24.14%

Проголосовало: 29

Изготавливают изделия из пластика и металла. Пластиковые стоят недорого, в них нет большого количества сложных элементов, внутри гладкие стенки. В основе лежит ПВХ, полиэтилен, полипропилен (считается более надежным).

Металлические делают из латуни, бронзы, меди и их сплавов, иногда сверху есть хромированный слой. Изделия качественные, стоят дороже пластиковых.

Бутылочный

В конструкции есть отсек в форме колбы, внизу скапливается мусор, здесь же находится водяной заслон. Напоминает по форме бутылку.

Особенности бутылочных сифонов:

• Большие размеры по сравнению с другими типами, поэтому монтировать их можно, если под ванной достаточно места.
• Есть возможность чистить устройство без полной разборки всей конструкции.
• Потерянные мелкие предметы (кольца или сережки) не проскакивают в сливную трубу, задерживаются в колбе.

Трубчатый

Представляет собой изогнутую трубу, участки которой стыкуются последовательно. Эффективная модель прослужит длительно, т. к. в конструкции мало составных элементов и стыков.

Особенности изделий:

• Выполняется U-образной формы.
• Почти не засоряется, при этом пропускает большие объемы жидкости.
• В нижней части есть пробка, чтобы откручивать и прочищать конструкцию.
• В устройстве есть разные по длине трубки, которые соединены последовательно.
• Компактные, мусор не задерживается.
• Для чистки нужно разбирать, как минимум, два стыка, что затрудняет процесс.

Габариты меньше, чем у бутылочных моделей. Их устанавливают под низкими днищами или в условиях сложного расположения коммуникаций под чашей. Обладают жесткостью, прочные, надежные.

Гофрированный

Производят из гибкого пропилена. Трубу самостоятельно изгибают под нужным углом и в требуемой форме. Для фиксации применяют хомуты. Трубу можно откорректировать по длине. Есть возможность поворачивать колено в разные стороны, располагать там, где другие гидрозатворы не поместятся.

Особенности гофрированного гидрозаслона:

• Есть возможность выбирать удобную форму, помещая трубку в стесненных условиях.
• Нет стыков, поэтому снижается опасность протечек.
• Несложная установка, доступная любому пользователю.
• Гофра растягивается, поэтому исключается недостаток по длине.

Виды сифонов для ванн

Среди современных сифонов наиболее часто встречается 4 их вида: гофрированный, коленный или трубчатый, с колбой, плоский. Правильно подобранный как по конструктивному исполнению, так и по материалу, из которого он изготовлен, сифон обеспечит надежную и длительную эксплуатацию.

Плюсы и минусы гофрированного сифона

Среди перечисленных видов конструкция гофрированного сифона самая простая. Состоит он из 2 основных узлов — немного изогнутого выпуска и трубы с каркасом.

Простота монтажа и является главным преимуществом устройства. Гофрированную трубу можно поместить в любой плоскости. Недостаток ее в том, что если, в случае засорения, придется прочищать такой сифон, то делать это нужно будет вручную, предварительно демонтировав конструкцию.

Самостоятельно формируют и гидрозатвор. Используют такой тип в случае, если канализация имеет нестандартное исполнение.

Монтаж гофрированного сифона отличается простотой. К ванной подсоединяют выпуск, а спуск предназначен для монтажа в канализацию

В “чистом виде” гофрированный сифон, формирующий гидрозатвор путем простейшего изгиба трубы, под ванной не устанавливается. Подобное решение угрожало бы частым образованием заторов и не радовало бы сложностью прочистки:

Сифон трубчатого типа

По форме негибкая конструкция напоминает подкову или букву S в горизонтальном расположении. Барьером на пути распространения неприятных запахов из канализации служит вода, которая постоянно присутствует в изгибе трубы.

У качественных сифонов внизу колена предусмотрена пробка для облегчения прочистки. Если такой детали нет — освободить систему от скопившегося мусора сложно.

Металлические сифоны являются частью дорогой сантехники. В таких системах дизайнеры никогда не применяют пластик. Их выполняют из латуни, бронзы или нержавейки. Первые 2 материала окисляются, если их не покрыли специальным составом.

Сифоны трубчатого вида могут быть как цельными, так и разборными. Изготавливают их из металла или пластика

Сифон с колбой или бутылочный

Сифоны с колбой используют наиболее часто для установки под раковиной и реже под ванной. Свое название получил из-за наличия своеобразной бутылки для накопления воды. Устанавливают колбу строго напротив сливного отверстия, соединив посредством жесткой или гофрированной трубки.

Если сливная труба гибкая, бутылочный сифон используют независимо от расположения входа в канализацию. Жесткий слив подходит для установки в ванной под умывальник.

Сток находится выше колбы. «Бутылочник» просто разобрать и очистить. Крупный мусор не попадает в канализацию, а задерживается в емкости

Современный плоский сифон

Этот тип сифонов имеет сходство с коленными или трубными приборами. Отличие — в присутствии гидрозатвора и горизонтального плоского отвода, предназначенного для накопления мусора.

Перед тем как установить такой сифон под ванной, нужно учесть, что применить его можно только тогда, когда подводка коллектора расположена горизонтально.

Преимуществом является быстрый монтаж и возможность удобной прочистки труб. Отдельно к такому сифону можно приобрести специальную сеточку для слива. Это дополнительно защитит систему от попадания в нее мелкого мусора.

Плоский трап состоит из собственно сифона, накладки, фланца с 3 фиксирующими при повороте болтами, соединительной системы, объединяющей устройство с канализационной трубой

Разновидности сифонов по материалу и конструкции

Бутылочный сифон с гибкой трубой

Сифоны в основном изготавливаются из пластика. Чугунные устройства перестали использовать, так как они дорогие, подвергаются коррозии и требуют точности подгонки в процессе монтажа. К минусам можно отнести и большой вес устройства.

На рынке присутствуют стальные сифоны с хромированным напылением. Чаще всего их устанавливают на ванны, расположенные по центру комнаты. Элегантный внешний вид прибора дополняет дизайн.

Производители предлагают сифоны из латуни и бронзы. Это самые дорогие модели с большим сроком службы. Но по статистике самыми популярными все же являются пластиковые: невысокая цена, хорошее качество, возможность установить своими руками.

Гофрированные

Это самая простая модель, которая представляет собой гофрошланг. Из него формируют гидрозатвор, в котором будет стоять вода.

Достоинства гофрированного сифона – невысокая цена и простота установки. Минус – сложности с прочисткой, потому что внутренняя поверхность шланга все время забивается загрязнениями. К тому же к гофре сложно подключить перелив, для чего потребуется дополнительный фитинг в виде тройника.

Бутылочного типа

В конструкцию входит герметичная колба, она же бутылка, в которой собирается мусор и вода. Бутылочные модификации редко используются под ваннами из-за больших размеров. Если же сантехника стоит на высоких ножках, этот вариант отвода грязной воды – один из самых оптимальных.

Самое большое достоинство сифонов бутылочного типа – возможность очистки без демонтажа самого прибора. Достаточно открутить нижнюю крышку колбы, чтобы достать оттуда все загрязнения.

Сифоны плоского типа

Плоский сифон

Модель похожа на бутылочную, но у нее нет колбы. В конструкции установлен горизонтальный элемент с сечением в виде сплющенной трубы. Его длина составляет 10-15 см, что является достаточным для образования гидрозатвора. Здесь же собираются частички мусора.

Размеры позволяют установить сифон в ограниченном пространстве под ванной. Прочистить устройство такого типа непросто. Придется проводить частичную разборку.

Сифоны трубного типа

Разновидность также напоминает две предыдущие модификации, только вместо колбы и сплющенного элемента устанавливается изогнутая в виде подковы труба. Изгиб, наполненный водой, выполняет функции гидравлического затвора.

По размерам он меньше бутылочного сифона, но больше плоского. Чтобы его прочистить, придется также провести частичную разборку.

Инструменты

При установке сифона потребуется герметик.

Учитывая то, что современные сифоны для ванны настолько просты в сборке и установку можно провести согласно инструкции, для этого процесса практически не нужны инструменты, лишь составляющие сифона для ванны. Из подручных средств понадобятся:

• фонарик;
• отвертка;
• герметик (не кислотный);
• плотные резиновые перчатки;
• фартук, желательно из пластика;
• простой одноразовый респиратор.

Когда приобретается сифон для ванны, покупатель обязательно должен удостовериться в его укомплектованности. Понадобится наличие:

Схема устройства сифона.

• выпускного патрубка;
• резьбовой вставки (металлическая);
• резиновой прокладки выпускного патрубка;
• двух гаек из пластика соответствующего диаметра;
• конусной резиновой манжеты;
• установочной манжеты с пластиковой юбкой;
• стяжного нержавеющего винта;
• декоративной накладки слива;
• прокладки для сливных деталей;
• основного корпуса сифона;
• накладочной пробки слива (резиновая);
• гофрированной трубы.

Все составляющие, которые в дальнейшем понадобятся для сборки сифона для ванны, должны быть указаны в инструкции. Следует отметить, что гофра, конечно, намного удобнее при сборке сифона для ванны, но нужно учитывать, что она накапливает в себе множество мусора, который промыть или вытащить практически невозможно. Но она очень легко повреждается.

Перед тем как приобрести сифон для ванны, нужно измерить диаметр нынешнего слива и купить такого же размера материалы для сифона. Они одинаковые, но некоторые зарубежные производители все-таки отходят от стандартов. В случае когда приобрести необходимый диаметр не удалось, тогда нужна будет уплотнительная манжета – 2 шт.
