Установка каркаса
Основой короба из листов гипсокартона считается металлический каркас из профилей. Применение брусков из дерева в мокрых условиях комнаты с ванной нежелательно.
Обмеры и разметка
В устройстве короба из гипсоволокна существенную роль играют точные обмеры. независимо от расположения скрываемых коммуникаций (горизонтального, вертикального, углового) вам нужно будет померять:
- длину труб – ей будет отвечать длина профиля;
- расстояние от стеновой поверхности до внешнего края трубы.
Потому как короб не должен занимать много свободного места, к последнему значению необходимо прибавить пару сантиметров, чтобы стенки трубы не соприкасались с коробом.
Применив уровень, сделайте разметку на поверхности стен, полу и потолке.
p, blockquote 12,1,0,0,0 —>
Очередность монтажа
В установке профиля для короба сложностей нет, рассмотрим очередность действий во время монтажа очень часто встречающейся угловой вертикальной конструкции.
Установите UD-профили (ud) на стенки от потолка до пола. Расстояние между параллельными профилями – не больше 50 см, крепление изготавливается на дюбеля длиной 40–60 мм. Допустимый диаметр – 6 мм.
- Другой этап – монтаж на пол и потолок направляющих, задающих объем изделия. Отрезки UD профиля необходимой длины устанавливаются перпендикулярно профилям, установленным на поверхности стен – так мы получаем внешний угол.
- Сформируйте вертикальный элемент углового типа, который станет собой представлять целостное изделие из которые соединены между собой 2-ух UD-профилей, приложенных друг к другу так, чтобы их полки расположились перпендикулярно друг дружке. Для соединений применяйте самосверлящие шурупы по металлу длиной 9 мм и диаметром 3,5 мм (говоря иначе тексы или клопы). Закрепляйте самосверлящие шурупы спустя каждые 15–20 см.
- Установите угол. Для этого один край собранного углового элемента соедините при помощи тексов с напольными направляющими, другой край – с потолочными.
- Усильте конструкцию жесткими ребрами – несущими профиля из поливинилхлорида. Отмеренные и отрезанные по размерам профиля вставьте одним концом в угол, иным – в настенную направляющую. Закрепите профиля при помощи тексов – для одной перемычки вам понадобится 4 самосверлящего шурупа, по 2 со всех сторон.
Что такое гипсокартон
Гипсокартон (ГКЛ) — это строительный материал в форме плоских гипсовых листов, покрытых с обеих сторон слоями картона. Он появился давно, но раньше назывался сухой штукатуркой. На время о нем забыли, но, с появлением моды на евроремонт и художественное оформление помещений, материал вновь появился в продаже уже под новым названием.
Гипсокартон используется для различных целей:
- Выравнивание поверхностей, образование плоскостей.
- Изготовление объемных конструкций декоративного или эксплуатационного назначения.
- Создание перегородок, разделяющих помещение на части или отделяющих определенные участки.
Размеры листов ГКЛ:
- Длина — 2,5-4,8 м.
- Ширина — 0,6-1,3 м.
- Толщина — 6,5-24 мм.
Тонкие листы используются для изготовления искривленных поверхностей. Для обшивки стен или создания объемных конструкций используются листы толщиной от 12,5 мм.
Листы гипсокартона
Свойства гипсокартона оптимальны для применения в жилых помещениях. Он относится к паропроницаемым материалам, поверхности из ГКЛ способны отдавать лишнюю влагу и не накапливать ее внутри массива. Экологическая чистота подтверждается множеством сертификатов и свидетельств. Кислотность ГКЛ имеет значение, аналогичное состоянию человеческой кожи. Благодаря этому микроклимат помещений с гипсокартонными конструкциями становится более комфортным и здоровым. Кроме того, ГКЛ обладает тепло- и звукоизолирующими способностями, что часто используется при изготовлении перегородок и легких стен.
Работа с ГКЛ проста и не требует специальной подготовки. Достаточно базовых навыков владения некоторыми инструментами и общих познаний в ремонтных работах. Материал легко режется и обрабатывается, обладает идеально ровной плоской поверхностью, что позволяет получить конструкции с заданными размерами и минимальной погрешностью. В продаже есть необходимые комплектующие для монтажа, сборки каркасов, отделки и обработки гипсокартона, что позволяет быстро и качественно решать задачи ремонта или отделки.
Виды гипсокартона
Существует несколько разновидностей ГКЛ, предназначенных для использования в различных условиях:
Таблица 1. Виды гипсокартона.
| Наименование | Расшифровка | Особенности |
|---|---|---|
| ГКЛ | Гипсокартонный лист | Самый распространенный вид материала, используемый для выполнения обычных ремонтно-строительных работ в жилых или общественных помещениях. Серые листы с синей маркировкой. Допускается использование в помещениях с влажностью до 70 %. |
| ГКЛВ | Гипсокартонный лист влагостойкий | Зеленые листы с маркировкой и надписями синего цвета. Используются для работ во влажных помещениях, таких как бассейны, сауны, кухонные или санитарные отделения. |
| ГКЛО | Огнестойкий тип гипсокартона | Применяется при отделке каминов, распределительных электротехнических щитов, вентиляционных каналов. Розовые листы, маркированные красными надписями. |
| ГВЛ | Гипсоволокнистый лист | Материал, обладающий повышенной прочностью и несущей способностью за счет целлюлозных волокон, добавленных в сердечник материала при изготовлении. Гвоздь, вбитый в плоскость их ГВЛ, держит нагрузку до 30 кг. Часто используется в качестве настила на пол. При всей своей прочности, листы ГВЛ обладают гибкостью, позволяющей делать плавные переходы плоскостей. |
| ГКЛВО | Гипсокартонный лист влагостойкий огнеупорный | Этот материал объединяет свойства огнеупорного и влагостойкого гипсокартона. Используется в помещениях, где возможны нагрузки обоих типов. Зеленые листы с маркировкой красного цвета. |
| ГКЛФ | Гипсокартонный лист фасадный | Желтые листы, устойчивые к атмосферным воздействиям. Применяются для отделки фасадов или иных наружных работ. |
Образцы разных видов гипсокартона
Как правило, для внутренних работ применяют самый дешевый вид материала — ГКЛ, хотя окончательный выбор — прерогатива владельца помещения. Подбор оптимального типа обусловлен анализом условий эксплуатации, характером предполагаемых нагрузок и воздействий. Обычно руководствуются соображениями прочности, эффективности и надежности
Для потолочных конструкций важно выбирать более легкие и тонкие виды материала, напольные короба могут быть более тяжелыми и прочными
Цены на гипсокартон и листовые материалы
Гипсокартон и листовые материалы
Это интересно: Короб из гипсокартона на потолке (61 фото) — как сделать своими руками каркас для двухуровневой конструкции и как обеспечить крепление на профиль
Обшивка короба гипсокартоном
Во-первых, подготавливаются гипсокартонные панели, которые раскраиваются точно по размерам прямоугольных граней короба
Обратите внимание, что для ванных комнат необходимо использовать влагостойкий гипсокартон.
Во-вторых, нарезанный на куски материал крепят по месту назначения саморезами.
После всего этого производится отделка.. Как видите, ничего сложно в данном процессе нет
Но это была технология монтажа неразборного короба для ванной комнаты. Как было сказано выше, необходимо предусмотреть в конструкции из профиля для гипсокартона данного приспособления небольшое смотровое отверстие, с помощью которого можно было бы легко проводить осмотр и профилактические работы
Как видите, ничего сложно в данном процессе нет. Но это была технология монтажа неразборного короба для ванной комнаты. Как было сказано выше, необходимо предусмотреть в конструкции из профиля для гипсокартона данного приспособления небольшое смотровое отверстие, с помощью которого можно было бы легко проводить осмотр и профилактические работы.
Как это можно сделать, чтобы не разбирать всю конструкцию при аварийных ситуациях? Конечно, можно установить на одну из стоек петли, на которые навешивается небольшая дверца.
Для того чтобы ее изготовить, потребуется прямоугольный металлический каркас из профилей для гипсокартона, обшитый куском гипсокартона. То есть, должна получиться полноценная дверца. Но сделать всё это – достаточно сложно.
Есть способ проще. На неразборный каркас прикрепляется кусок листа гипсокартона, вырезанного точно по размеру. Впоследствии сам короб будет облицован керамической плиткой. Но плитку на лицевую часть короба необходимо положить таким образом, чтобы она не перекрывала места крепления к профилям, то есть саморезы.
Схема установки каркаса
Для чего это необходимо? В случае внештатной ситуации саморезы можно открутить и снять лицевую панель. Но такой вариант не очень красиво смотрится, поскольку видны шляпки крепежа.
Поэтому для декорирования и для предания презентабельного внешнего вида, промежутки, оставленные под крепеж, декорируются специальными планками (и становятся незаметными).
Обшивка горизонтального короба
В принципе, данная конструкция мало чем отличается от вертикальной по сложности и по производству
Единственное, на что обращают внимание специалисты, это некоторые дополнения
- Пол в коробе должен быть чуть выше поверхности основания пола самого помещения.
- В коробе необходимо в нижней части оставить небольшое отверстие (лучше даже не одно). Если появится в трубопроводах течь, то вода в первую очередь начнет просачиваться через данные отверстия. Это поможет предотвратить неприятности, связанные с затоплением соседей нижнего этажа.
ГВЛ и ГКЛ
Сравнение
Вначале — о сходствах и различиях обоих обсуждаемых материалов.
- Чем отличаются гипсоволоконный лист и гипсокартон?
Структурой. ГВЛ однороден по всей толщине и представляет собой гипс с наполнителем, функциональными добавками и армирующим лист распушенным целлюлозным волокном. У гипсокартона армирование отсутствует, зато он с обеих сторон оклеен крафт-бумагой — тонким и плотным строительным картоном.
Гипсоволоконный лист: распушенная целлюлоза обеспечивает армирование.
- Какой из материалов прочнее?
Их прочность на излом примерно одинакова; в обоих случаях лист вполне может переломиться под собственным весом, если его попытаться приподнять за середину в горизонтальном положении.
Эту особенность гипсокартона используют при обшивке криволинейных поверхностей.
- На чем лучше держится шпаклевка и прочие покрытия?
При работе с ГВЛ и ГКЛ разницы в адгезии к ним шпаклевок я не заметил вообще. Краски на любой основе тоже прекрасно ложатся на оба листовых материала. Разница — лишь в чуть большем расходе краски по ГВЛ.
Шпаклевание отделанной гипсокартоном стены.
Нормативные требования
- По каким стандартам производится в России гипсокартон?
По ГОСТ 6266-97. Я приведу здесь некоторые ключевые требования документа.
ГОСТ предусматривает производство обычного гипсокартона (ГКЛ), влагостойкого (ГКЛВ), огнестойкого (ГКЛО) и огневлагостойкого (ГКЛВО);
Кромки типа ПЛУК позволят скрыть армирующий шов материал.
Размеры листа могут принимать следующие значения:
| Размер | Значение, см |
| Длина | 200 — 400 с шагом 5 см |
| Ширина | 60 или 120 |
| Толщина | 0,65; 0,8; 0,95; 1,25; 1,4; 1,6; 1,8; 2; 2,4 |
- Есть ли свой стандарт для ГВЛ?
Есть. ГОСТ принят в 2002 году и носит номер Р 51829-2001. Вот его ключевые требования:
- Листы могут быть обычными и влагостойкими;
- Они выпускаются с прямыми и фальцевыми (с утончением под армирующий шов материал) кромками;
Прямая и фальцевая кромки гипсоволоконного листа.
Номинальные размеры листа должны браться из следующей таблицы:
| Размер | Значение. см |
| Длина | 150, 200, 250, 270, 300 |
| Ширина | 50, 100, 120 |
| Толщина | 1; 1,25; 1,5; 1,8; 2 |
Требования к материалам
Ванная комната — специфическое помещение, обладающее повышенной влажностью в условиях высокой температуры воздуха, исходя из этих факторов к материалам коробов предъявляют следующие требования:
Водостойкость. Главный критерий при использовании материала во влажных помещениях — он не должен изменять своих физических и химических свойств при попадании на него воды или от длительного воздействия влажного пара.
Коррозионная стойкость. Желательно, чтобы не только покрытие короба не боялось влаги, но и другие элементы его конструкции, к примеру каркас или крепеж.
Экологичность. Во время, или в процессе длительной эксплуатации, материалы не должны разлагаться или менять свои химические характеристики с выделением вредных веществ. Желательно, чтобы отделочное покрытие не способствовало образованию грибка, плесени и колоний бактерий.
Декоративность. Короб не должен выделяться и портить эстетичный внешний вид ванной, основной вариант его изготовления – под имитацию или одинаковое со стенами покрытие. Учитывая, что традиционная отделка стен в ванной керамическая плитка, поверхность большинства коробов должна быть пригодна для облицовки.
Небольшой объем. Материалы, из которых делают короб в ванной, не должны занимать слишком большое пространство в маленьком помещении.
Удобство ухода. Покрытие короба должно легко и быстро отмываться от грязи и водных потеков с минимальными затратами моющих средств и полезного времени.
Удобный доступ к трубам. Практически каждый короб оборудуют лючком для доступа к трубопроводу, под которым размещают ревизию, запорные краны, приборы учета, другое оборудование или арматуру.
Прочность и надежность.Короб обязан быть прочным и устойчивым к обычным физическим воздействиям, его срок службы должен составлять любой период по усмотрению хозяина, а не зависеть от возрастных изменений материала.
Доступная стоимость. Рассматривая цену инженерной реализации закрытия труб, учитывают не только материалы, но и сложность проводимых работ. В многих случаях вполне можно сделать короб для труб своими руками без использования специального дорогостоящего инструмента, для осуществления некоторых вариантов понадобится помощь наемных специалистов. Понятно, что проведение работ приглашенными рабочими обойдется хозяину в намного большую сумму, чем самостоятельный монтаж.
Рис. 2 Гипсокартонные короба сложной формы с плиточной отделкой
ГВЛ и ГКЛ
Сравнение
Вначале — о сходствах и различиях обоих обсуждаемых материалов.
- Чем отличаются гипсоволоконный лист и гипсокартон?
Структурой. ГВЛ однороден по всей толщине и представляет собой гипс с наполнителем, функциональными добавками и армирующим лист распушенным целлюлозным волокном. У гипсокартона армирование отсутствует, зато он с обеих сторон оклеен крафт-бумагой — тонким и плотным строительным картоном.
Гипсоволоконный лист: распушенная целлюлоза обеспечивает армирование.
- Какой из материалов прочнее?
Их прочность на излом примерно одинакова; в обоих случаях лист вполне может переломиться под собственным весом, если его попытаться приподнять за середину в горизонтальном положении.
Эту особенность гипсокартона используют при обшивке криволинейных поверхностей.
- На чем лучше держится шпаклевка и прочие покрытия?
При работе с ГВЛ и ГКЛ разницы в адгезии к ним шпаклевок я не заметил вообще. Краски на любой основе тоже прекрасно ложатся на оба листовых материала. Разница — лишь в чуть большем расходе краски по ГВЛ.
Шпаклевание отделанной гипсокартоном стены.
Нормативные требования
- По каким стандартам производится в России гипсокартон?
По ГОСТ 6266-97. Я приведу здесь некоторые ключевые требования документа.
ГОСТ предусматривает производство обычного гипсокартона (ГКЛ), влагостойкого (ГКЛВ), огнестойкого (ГКЛО) и огневлагостойкого (ГКЛВО);
Кромки типа ПЛУК позволят скрыть армирующий шов материал.
Размеры листа могут принимать следующие значения:
| Размер | Значение, см |
| Длина | 200 — 400 с шагом 5 см |
| Ширина | 60 или 120 |
| Толщина | 0,65; 0,8; 0,95; 1,25; 1,4; 1,6; 1,8; 2; 2,4 |
- Есть ли свой стандарт для ГВЛ?
Есть. ГОСТ принят в 2002 году и носит номер Р 51829-2001. Вот его ключевые требования:
- Листы могут быть обычными и влагостойкими;
- Они выпускаются с прямыми и фальцевыми (с утончением под армирующий шов материал) кромками;
Прямая и фальцевая кромки гипсоволоконного листа.
Номинальные размеры листа должны браться из следующей таблицы:
| Размер | Значение. см |
| Длина | 150, 200, 250, 270, 300 |
| Ширина | 50, 100, 120 |
| Толщина | 1; 1,25; 1,5; 1,8; 2 |
Варианты монтажа ГВЛ
Установка гипсоволокнистых плит, хоть и не требуют применения особых навыков, должны выполняться строго поэтапно, именно соблюдение определенного порядка действий обеспечит нужные эксплуатационные характеристики конструкции. Отделку поверхности можно начинать только после проведения всех подготовительных работ, включающих в себя ее очистку, выравнивание, устранение дефектов и грунтовку.
Монтаж ГВЛ для стен, пола или потолка отличается своими характерными особенностями. К примеру, укладка сухого варианта стяжки существенно поднимет уровень пола, из-за чего потребуется подпиливать дверной проем. Если мы собираемся класть плиты прямо на деревянный пол, следует надежно закрепить его элементы и удалить все подгнившие детали.
Первый способ монтажных работ заключается в следующем: нужно укладывать листы гипсоволокна на специальный клей, используя в качестве крепежа саморезы для ГВЛ. Крепим плиты по периметру, соблюдая такую технологию: толщина материала – до 12,5 мм, длина самонарезающих шурупов – 40 мм, шаг – 400 мм. Шляпки саморезов необходимо утапливать вглубь на 1,5-2,5 мм.
Люки
Сантехнические люки на коробе обеспечивают доступ к оборудованию. Их размер и количество зависит от габаритов конструкции и количества обслуживаемых приборов. По способу открывания различают люки, которые распахиваются, откидываются, отодвигаются в сторону или выезжают в ответ на нажим.
Люк может выделяться на окружающем фоне или сливаться с ним. Маскировка возможна благодаря использованию одного и того же материала для короба и крышки люка.
Самодельный люк изготавливается из гипсокартонного листа. Основой служит профильный каркас, на котором закрепляется кусок гипсокартона; сверху наклеивается выбранный финишный материал. Ручку используют вакуумную, на присосках, или обычную, для которой сверлят отверстие.
Дрель-шуруповерт аккумуляторная Ресанта ДА-20-2ЛК-Б (2,0 А/ч) (бесщеточный двигатель)
9 790 ₽
Посмотреть
Дрель-шуруповерт аккумуляторная ДА-18Л-2КА Вихрь
4 690 ₽
Посмотреть
Дрель-шуруповерт аккумуляторная Вихрь ДА-18Л-2К/Б (бесщеточный двигатель)
7 690 ₽
Посмотреть
Дрель-шуруповерт ВИХРЬ ДА-20Л-2К
5 790 ₽
Посмотреть
Дрель-шуруповерт аккумуляторная ДА-14-2ЛК Ресанта
5 790 ₽
Посмотреть
Дрель-шуруповерт аккумуляторная ДА-12-2ЛК Ресанта
5 190 ₽
Посмотреть
Дрель-шуруповерт ВИХРЬ ДА-24Л-2К
6 790 ₽
Посмотреть
Дрель-шуруповерт ВИХРЬ ДА-18Л-2
3 490 ₽
Посмотреть
Дрель-шуруповерт ВИХРЬ ДА-12Л-2
2 490 ₽
Посмотреть
Дрель-шуруповерт ВИХРЬ ДА-12-2
2 584 ₽
Посмотреть
Все предложения
Если короб из гипсокартона покрывают плиткой, для смотрового люка также используют этот практичный материал, наклеивая его на лист ДСП или фанеры. С изнанки крепятся магниты, которые притягиваются к металлическому каркасу и обеспечивают правильное положение дверцы. Существуют заводские стальные люки, но они вписываются не во всякий интерьер. Кроме того, из-за веса они не подходят для установки на короб из ПВХ-панелей.
Замаскированный ревизионный люкИсточник remont-ekspert.ru
О том, как сделать ревизионный люк на магнитах в следующем видео:
Рекомендации
Монтаж короба в ванной требует осмотрительности и соблюдения следующих рекомендаций:
- Перед установкой короба проверяют не только герметичность стыков и устойчивость работы вентилей и счетчиков, но и правильность функционирования коммуникаций, например, достаточный уклон труб.
- Если каркас короба будет сделан из деревянного бруса, стоит дополнительно пропитать его защитным составом. Эта же процедура будет полезной и для древесных плит.
- На этапе замеров полезно учесть расположение бытовой техники, чтобы в дальнейшем избежать лишних проблем.
Туалет с системой коробовИсточник mykaleidoscope.ru
О необычном решении спрятать трубы в следующем видео:
Коротко о главном
Короб для труб в ванной – важная составляющая комфорта и эстетичности помещения. Его изготавливают из материалов, способных сопротивляться колебаниям температуры и влажности. Чаще остальных сооружают конструкции из гипсокартона с облицовкой из керамической плитки, популярны варианты из пластиковых панелей. Растет интерес к использованию рольставней, но они вписываются не во всякий дизайн.

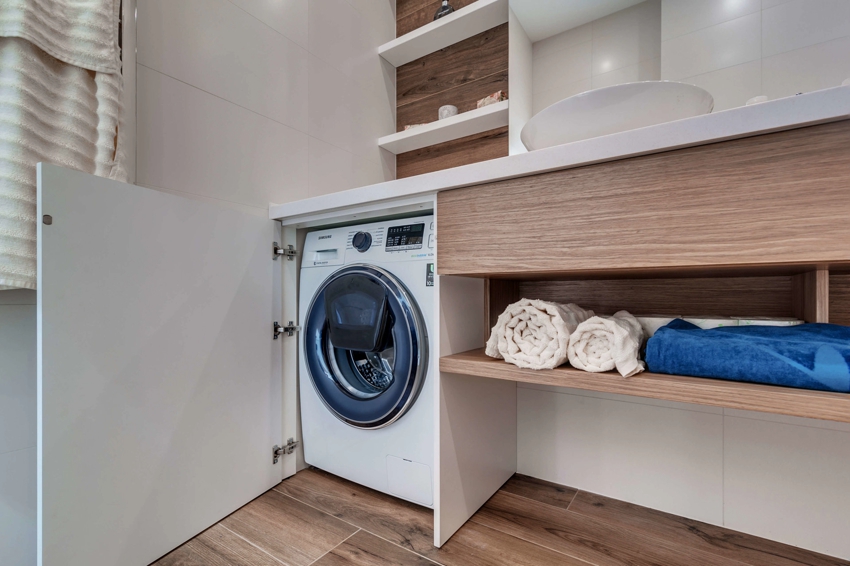

Полка над стиральной машиной из гипсокартона
На стене над стиральной машиной можно создать несколько самостоятельных полок из гипсокартона, расположив на них необходимые принадлежности. Первым делом сооружается основа конструкции в виде каркаса из металлических направляющих профилей. При помощи несущих элементов создается дополнительное усиление. Профиля крепятся в разных направлениях, благодаря чему каркас приобретет правильную геометрическую форму.
Как повесить полку из гипсокартона на стену? Для этого используются специальные анкерные крепления. Закрепленный каркас со всех сторон обшивается гипсокартоном. Для этого из материала вырезаются детали необходимых размеров. Они крепятся к профилям при помощи саморезов. Угловые участки конструкции скрываются за перфорированными уголками.
Поверхность конструкции грунтуется. При помощи шпаклевки заделываются все стыки, которые предварительно закрываются армирующей сеткой. Материал наносится в два слоя. После полного высыхания шпаклевки все неровности зачищаются с помощью абразивной сетки. На готовую поверхность наносится слой грунтовки.
Из ГКЛ можно смонтировать столешницу и полки над стиральной машиной
Завершающим этапом изготовления полки на стену из гипсокартона своими руками является ее финишная отделка. Самым простым решением считается покраска поверхности. Более эстетично и стильно выглядит полка, облицованная мозаикой или керамической плиткой. Материал наклеивается на специальный состав, который предназначен для влажных помещений. Стандартный клей использовать не рекомендуется, поскольку наклеенное изделие со временем может отвалиться.
Разметка помещения
Сначала проводятся работы по разметке помещения.
Разметка для обрешетки на потолок:
- От самого низкого угла отступают расстояние, на которое будет опущена потолочная поверхность и которое зависит от размера используемых встраиваемых светильников.
- От отмеченной точки про помощи уровня и отбивочного шнура проводится линия по всему периметру помещения. По ней будут располагаться потолочные направляющие профили.
- Теперь делается разметка под основные потолочные профили. Они должны крепиться на расстоянии 60 см друг от друга, и между ними на таком же расстоянии должны располагаться перемычки. После выполнения разметки на потолке должна получиться сетка из квадратов со стороной 60 см.
- Отмечаются точки крепления подвесов, которые должны приходиться на середину стороны каждого квадрата.
Для стенового каркаса разметка производится следующим образом:
- От стен отступают на расстояние от 5 до 15 см. Это зависит от степени неровности основания, а также планируемых коммуникаций и утепления (при необходимости).
- По потолку проводят прямую линию.
- При помощи отвеса линию переносят на пол. Обе линии должны быть прямыми, выровненными по уровню и идущими параллельно друг другу: по ним будут располагаться направляющие профили.
- Отмечают места, где будут находиться несущие профили. Расстояние между ними – от 40 до 65 см. При этом нужно подгадать так, чтобы края листов при стыках приходились на металлические стойки, а не на пространство между ними.
