Обратноосмотическая вода

Обратный осмос схема подключение насоса. В каких случаях необходимо использовать помпу (насос)?

Схема обратного осмоса с помпой используется в случаях, когда давление в водопроводе ниже необходимого для нормальной работы установки (менее 2,8 атмосфер). Если в водопроводной магистрали давление менее 2,8 атмосфер, то установка обратного осмоса прекращает свою работу, поэтому следует перед тем, как выбрать систему очистки проверить давление в водопроводе чтобы понять, нужен насос или нет. В большинстве случаев такая помпа работает от напряжения 24В. Схема сборки обратного осмоса с насосом будет указана в инструкции по эксплуатации, поэтому возможно вы даже сможете собрать установку самостоятельно. Но чтобы не наделать фатальных ошибок, лучше все же доверить это дело специалистам.

Сама схема обратного осмоса с насосом практически ничем не отличается от схемы без насоса. Основным отличием является присутствие в схеме помпы. Комплектуется насос датчиком низкого и высокого давления, которые будут отключать насос по мере необходимости. Насос также защищен от так называемого сухого хода – если в водопроводе отключена вода или предфильтр забился. Когда накопительный бак для воды наполнен, то датчик высокого давления отключает насос, а когда вода начинает расходоваться – снова включает его. Такая схема работы обратного осмоса позволяет круглосуточно получать из крана идеально чистую воду.

Как подключить систему самостоятельно

Обратноосмотический фильтр можно установить своими руками. Для этого понадобятся следующие инструменты и материалы:

• разводной водопроводный ключ;
• болгарка;
• дрель;
• герметизирующая лента для труб.

Для подключения обратноосмотического фильтра потребуется выполнить следующие действия:

• соединить между собой в соответствии с инструкцией блок, который включает в себя предфильтр, мембрану и постфильтр;
• подключить его к резервуару;
• выбрать подходящее место для установки;
• установить в раковину питьевой кран;
• соединить его с накопительным баком с помощью комплектной трубки;
• перекрыть подачу холодной воды;
• разъединить водопроводную трубу с гибкой подводкой кухонного крана;
• соединить их с помощью переходника-адаптера;
• с помощью комплектной трубки подсоединить к переходнику-адаптеру предфильтр;
• разрезать на две части трубу канализационного сифона под мойкой;
• вмонтировать в нее переходник;
• подсоединить к нему слив фильтра;
• разместить под раковиной элементы оборудования;
• подключить к ним в соответствии с инструкцией шланги на вход и выход;
• присоединить аккумулятор (если он есть в комплекте).

Если на кухонной мойке не предусмотрено дополнительного отверстия для питьевого крана, его придется делать самостоятельно с помощью дрели.

Перед тем, как установить в систему фильтрационные блоки, нужно убедиться, что с них снята защитная пленка. Если этого не сделать, вода не сможет проходить через очиститель.

На переходнике-адаптере, из которого поступает вода в фильтр, надо установить кран. Это поможет перекрывать жидкость, когда резервуар переполнен. Кран можно установить и между накопительным баком и фильтром. Но это сократит срок службы очистных блоков, так процесс обратного осмоса в них не будет останавливаться.

Важно. Когда все работы завершены, надо возобновить доступ воды к крану и понаблюдать за трубами. Это нужно для того, чтобы проверить их на предмет протечки

Наблюдение должно продолжаться 15 – 20 минут. Если за это время ничего не произошло, значит, монтаж проведен правильно

Это нужно для того, чтобы проверить их на предмет протечки. Наблюдение должно продолжаться 15 – 20 минут. Если за это время ничего не произошло, значит, монтаж проведен правильно.

Воду, которая получена в результате первого заполнения фильтра, не пьют. После того, как монтаж закончен, устройство промывают. Это можно сделать двумя способами:

• заполнить резервуар, а затем выпустить из него всю жидкость;
• открыть питьевой кран и дать некоторое время поработать устройству «вхолостую».

Только когда через фильтр прошел объем воды, который равен хотя бы половине объема накопительного бака, его можно использовать по назначению.

Такой предварительный запуск помогает избавиться от потенциально опасных веществ, которые могли сохраниться в очистных блоках после их окончательной сборки.

Система предварительной очистки исходной воды для систем обратного осмоса

Состав системы предварительной подготовки исходной воды, подаваемой на мембранные установки обратного осмоса определяется количеством загрязнений и химическим составом этой воды. Вопрос этот очень не простой и решается в каждом конкретном случае индивидуально.

Система предварительной подготовки должна обеспечивать удаление твердых механических частиц и взвесей фильтрами грубой очистки, удаление железа, марганца, солей жесткости, органических соединений, в том и числе дехлорирование воды. В ряде случаев используются окислительные реагенты, коагулянты и флокулянты с последующим удалением продуктов окисления на фильтрах засыпного типа. Широко применяются ионообменные технологии и специальные ингибиторы отложения минеральных солей на поверхность мембран – антискалянты или ингибиторы солеотложений.

В целях противобактериологической обработки питающей, а также очищенной воды используется стерилизация ультрафиолетовым излучением.

В последнее время в мировой практике новым направлением в организации предварительной подготовки питательной воды, подаваемой на системы обратного осмоса, является технология ультрафильтрации воды. Технология ультрафильтрации предназначена для обработки сильно загрязненных поверхностных вод и муниципальных стоков. Системы ультрафильтрации строятся на основе мембран из капиллярных волокон, изготовленных из модифицированного гидрофильного полиэфирсульфона. Новейшая технология ультрафильтрации обеспечивает значительное снижение мутности, индекса плотности ила (SDI), содержания железа, 100-% удаление коллоидных частиц, уменьшение концентрации вирусов и улучшение потребительских свойств воды. Отличительной особенностью ультрафильтрационных мембран является их стойкость к воздействию оксидантов (окислителей), что незаменимо при обработке «сложных» вод.

Сильные окислители – активный хлор, озон и др. оказывают разрушающее действие на структуру разделительного и поддерживающих слоев обратноосмотической мембраны. Это приводит к необратимому снижению ее селективности и механической прочности. Удаление свободного хлора производится на фильтре засыпного типа с активированным углем. С этой же целью иногда применяется дозирование в воду сильного восстановителя, например, метабисульфита натрия.

Широко применяется подкисление питающей воды. Доза кислоты (HCL), подбирается с таким расчетом, чтобы индекс Ланжелье, характеризующий степень насыщенности раствора карбонатом кальция, был отрицательным даже в концентрате установки обратного осмоса. В зависимости от состава исходной воды количество дозируемой кислоты может меняться от 5 до 200 мг/л. Количество введенной кислоты не должно уменьшить рН исходной воды ниже допустимого предела для применяемых мембран. Подкисление приводит к понижению рН как исходной воды, так и пермеата. Для многих процессов высокая кислотность обессоленной воды является препятствием к ее использованию.

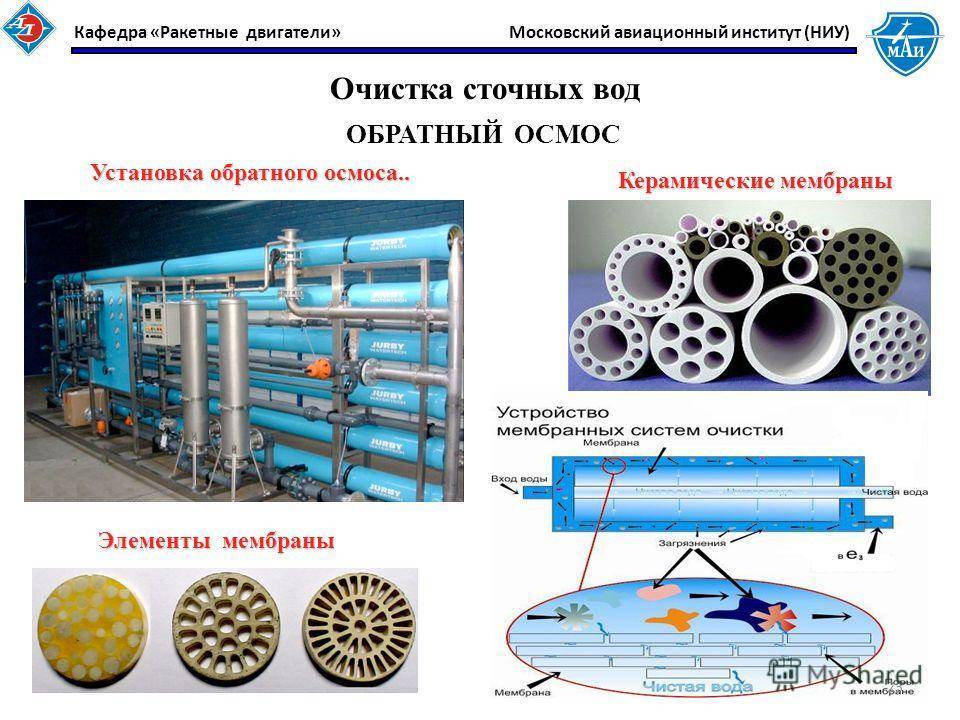

Принцип действия мембранной установки обратного осмоса: разделение поступающей воды на чистую воду и солевой концентрат. В условиях, когда солевой раствор пересыщен по малорастворимым солям кальция и магния, использование антискалянтов (ингибиторов солеотложений) позволяет стабилизировать соли жесткости в растворе, предотвратив их выпадение на поверхность мембран. При этом ингибитор через мембрану не проникает и сбрасывается в дренаж вместе с солевым концентратом. Применение реагентов- ингибиторов солеотложений не заменяет предварительной подготовки воды для установки обратного осмоса, но в некоторых случаях позволяет исключить из схемы предварительной подготовки установку умягчения, что значительно снижает стоимость проекта в целом.

Использование ингибитора в 2 – 4 раза увеличивает интервал между промывками мембранного контура. Дозирование препарата осуществляется автоматическим дозирующим устройством, обеспечивающим однородное смешение препарата с питающей водой и равномерную подачу ингибитора в зону фильтрации. При необходимости реагент можно разбавлять обессоленной водой (пермеатом). Применение ингибиторов не является панацеей. Они имеют ограниченную область применения по концентрации малорастворимых солей. Так, их не рекомендуется применять при содержании железа в воде более 1 мг/л, SiO2 – более 150 мг/л, CaSO4 – более 8 г/л и т. п.

Для примера приведем типовую схему мембранной системы обратного осмоса с предварительной подготовкой питающей воды.

Замена фильтрационных элементов

Чтобы своими руками заменить наполнители картриджей перекрывают вентили отключения водопровода и устройства. Затем открывают кран очищенной воды и сливают остатки жидкости.

Далее, отсоединяют пластиковые трубки и извлекают оборудование из шкафа. Запомнить расположение трубок можно, проведя их маркировку или с помощью фотоаппарата (если трубки цветные).

Откручивают крышки корпусов и извлекают исчерпавшие свой ресурс картриджи, фильтрационную мембрану. Пластиковые колбы и крышки моют средством для мытья посуды.

При установке новых фильтрующих элементов внимательно соблюдают порядок установки, проверяют наличие резиновой прокладки на крышке.

Уплотнительные резиновые кольца перед монтажом вытирают насухо. Собирают и промывают систему также, как и при монтаже нового устройства.

Замену сменных элементов фильтра проводят с такой частотой:

• обратноосмотическая мембрана — каждые 24—30 месяцев;
• угольный постфильтр — один раз в 12 месяцев;
• префильтры — один раз в 6 месяцев.

Периодичность замены во многом зависит и от качества воды. Новые сменные элементы заменяют на те же, сверяясь с их маркировкой.

Использование картриджей, которые исчерпали свой ресурс, может принести еще больший вред здоровью, чем неочищенная вода

Что такое «хорошо»?

С бытовыми фильтрами ситуация попроще — модели разных производителей имеют схожую конструкцию, поэтому есть возможность их сравнить. В качестве примера имеет смысл взять торговую марку «Атолл», поскольку эти обратноосмотические фильтры, производимые в США, появились в России аж в 1995 году, и давно завоевали славу качественной и надежной продукции

Итак, кроме цены при выборе фильтра следует обращать внимание еще на несколько параметров. Рассмотрим их на примере все той же типовой модели Atoll A-560:

Как и в случае с промышленными фильтрами, важно качество основного чистящего элемента фильтра — самой мембраны. На фото мембрана расположена горизонтально сразу над кронштейном

В данном случае применяется мембрана фирмы «Filmtec» (США) — одного из мировых лидеров в производстве мембранных материалов.
Продолжительность работы мембраны зависит от качества сменных элементов, используемых в префильтрах (на рисунке это три вертикально расположенные колбы). Самая известная компания в мире, производящая картриджи для бытовых фильтров — Pentek (ранее — US Filter). Ее продукция сертифицирована NSF — самой авторитетной в отрасли водоочистки международной организацией.
Удобство монтажа фильтров обеспечивается применением быстроразъемных соединителей John Guest. Для подключения фильтра и его отдельных блоков достаточно просто вставить трубочку в соединитель, и герметичность обеспечена. Так же быстро осуществляется отсоединение.
Важным моментом является наличие сервисной и гарантийной службы, а так же обеспечение сменными картриджами. С 2002 года часть фильтров Atoll производится в России (в маркировке у них присутствует индекс Е) из тех же комплектующих, что и оригинальные американские системы. Таким образом, при сохранении качества продукции удалось сделать ее более доступной для российского потребителя.

На втором фото представлена перспективная модель обратноосмотического фильтра. В нем установлены три высокопроизводительных мембраны «Filmtec» и мощная помпа, поэтому необходимость в накопительном баке отпала. Стильный корпус, микропроцессорная система управления, анализатор качества очистки полученной воды и индикатор необходимости замены картриджей делают этот образец чрезвычайно удобным в эксплуатации. Однако и стоимость Atoll A-3300Ecp будет в несколько раз выше, чем у стандартных моделей. Время ее появления в продаже — февраль 2005 года.

Вот так с помощью современных технологий можно экономично и эффективно решить проблему загрязненной воды.

Принцип работы и назначение системы

Обратным осмосом называют процесс, в котором поток воды разделяется на две неравные части с различной плотностью. Одна часть представляет собой чистую воду, а вторая – воду с большим количеством загрязнений.

Для такого разделения используется специальная мембрана с очень мелкими отверстиями. Их размер составляет 0,0001 микрон.

Вода, проходя через картриджи предварительной очистки, освобождается от взвешенных частиц, остатков хлора, органических соединений.

Попадая в обратноосмотическую мембрану, вода проходит через ее полупроницаемые слои и разделяется дальше на два потока.

Один из них, концентрат, сбрасывается в канализацию, а второй, пермеат, попадает в накопительный резервуар, который компенсирует неспособность мембраны обеспечить в проточном режиме достаточную для пользователя продуктивность.

Через поры мембраны могут проникать только частицы, размер которых соответствует размеру молекулы воды или меньше.

Крупные частички через мембранный барьер не проникнут, но они способны засорить эти мелкие поры, поэтому перед тем, как подвергать воду процедуре обратного осмоса, ее необходимо подготовить.

Поры мембраны в 200 раз меньше за вирусы и в 4 тыс. раз меньше чем бактерии. Она пропускает через себя только молекулы воды и кислорода

Для механического удаления загрязнений используют два фильтра с отверстиями соответственно в пять и в один микрон. Между этими двумя фильтрами устанавливают еще один – с угольным наполнителем. Он задерживает молекулы различных химических веществ, растворенных в воде: железа, соединений хлора, тяжелых металлов и т.п.

Молекулы некоторых веществ по размеру меньше, чем молекулы воды. Если предварительная очистка отсутствует, они могут проникнуть сквозь мембрану и загрязнить воду.

Продукты, полученные в результате обратного осмоса, называют пермеат и концентрат. Последний – это та часть воды, в которой сконцентрированы загрязнения. Эта часть составляет обычно около 60-65% воды, она утилизируется в канализацию.

Обратный осмос используется для очистки воды на молекулярном уровне.

Пермеат – это очень чистая воды, степень очистки достигает 98%. Вместе с вредными загрязнениями мембрана и фильтры отсекают также многие полезные вещества, которые придают природной питьевой воде уникальный привкус и свойства. Чтобы устранить этот небольшой недостаток, пермеат пропускают через еще один фильтр.

Для обогащения воды полезными минералами, используют минерализатор. Биокерамический фильтр с турмалином позволяет приблизить структуру пермеата к естественному состоянию. Существуют также постфильтры со способностью подвергать воду ультрафиолетовому излучению.

Самый простой постфильтр содержит активированный уголь и кокосовую скорлупу. С его помощью пермеат подвергают дополнительной очистке и придают ему приятный природный вкус. При желании, от таких модулей можно отказаться, но тогда вода, полученная из системы обратного осмоса, будет не такой вкусной и полезной.

На этой схеме подробно отражен порядок подключения и функционирования системы обратного осмоса и обозначены все ее основные элементы

В базовой комплектацию входят необходимые элементы, которые могут обеспечить эффективную работу обратного осмоса.

Если же загрязненность воды превышает норму или система водоснабжения не способна обеспечить нормальную работу устройства, то его усовершенствуют с помощью дополнительного оборудования.

Преимущества и недостатки обратного осмоса

Высокая степень очистки и гарантированное качество питьевой воды — главное достоинство систем обратного осмоса. По оценкам, в очищенной этим способом воде содержание посторонних веществ в десять раз ниже, чем минимально допустимая норма. Особенности конструкции мембраны исключают случайное попадание загрязнений в поток очищенной воды.

Эта схема подробно демонстрирует устройство и принцип работы мембраны обратного осмоса, которая позволяет получить очищенную воду — пермиат — и удалить загрязненную часть — концентрат

Такую воду можно смело употреблять для питья и приготовления пищи, ее можно давать детям и домашним питомцам. Для здоровья вода, полученная по технологии обратного осмоса, значительно полезнее, чем кипяченая водопроводная вода. Аквариумисты используют такую воду для дополнения объема аквариумов без отстаивания.

Несмотря на более сложную конструкцию по сравнению с обычными бытовыми фильтрами, установка таких систем выполняется без особых проблем. Все необходимое для монтажа обычно поставляется в комплекте. Почти все элементы или их модификации можно приобрести отдельно.

Система занимает не слишком много места, чаще всего бак и набор фильтров с мембраной закрепляют прямо под мойкой. А компактный кран для питьевой воды, установленный на мойке, обычно прекрасно вписывается в интерьер.

Размеры компонентов системы обратного осмоса невелики, обычно их можно без труда установить под мойкой. В комплект входит набор узких шлангов для соединения отдельных элементов системы

Основной недостаток систем обратного осмоса — высокая изначальная стоимость комплекта. Дальнейшее обслуживание системы также потребует затрат на замену картриджей фильтров, но они стоят значительно меньше.

Каждые несколько лет придется заменять мембрану, цена которой может составлять около 50 долл. Но расчеты показывают, что в результате затраты на чистую воду обойдутся семье все же дешевле, чем приобретение питьевой воды у сторонних поставщиков.

Эффективность мембраны в системе обратного осмоса постепенно уменьшается, ее необходимо заменять каждые несколько лет. Этот срок варьируется в зависимости от условий эксплуатации

Еще одна особенность системы обратного осмоса, которую с натяжкой можно счесть недостатком, это низкая производительность. Очищенная вода просачивается через мембрану очень медленно, стандартная производительность мембраны составляет около 150-300 литров в сутки.

При этом больше половины воды, поступившей из водопровода, уходит в канализацию, что в некоторой степени отражается на размере коммунальных платежей. Но если объем накопительного бака подобран правильно, то проблемы могут ненадолго возникнуть только при запуске системы непосредственно после установки или после ее длительного простоя с опустошенным накопительным баком.

Галерея изображений
Фото изВсе фильтры установки обратного осмоса подлежат периодической замене. Сроки ее выполнения обозначены производителем

Для смены картриджа нужно всего лишь открутить нижнюю часть фильтрующего модуля и установить новый картридж

Размер сменных элементов должен соответствовать размеру пластиковой колбы. В идеале лучше купить картриджи от производителя системы очистки

Отслужившие свой срок картриджи утилизируются, их фильтрационные свойства бессмысленно восстанавливать путем промывки и прочистки

Заменяемость фильтров обратного осмоса

Смена картриджа для грубой очистки

Модули-колбы для установки картриджей

Утилизация отработанных картриджей

Замена картриджей

Периодичность замены каждого картриджа оговорена в сопроводительной информации. Однако на практике многое в большой мере зависит от конкретных условий эксплуатации:

• Так, например, блок механического фильтрования может прослужить гораздо больше трех месяцев, если на входе в квартиру установлен магистральный фильтр грубой очистки. Модуль К5 стоит около 400 рублей, К3 приблизительно 600, ЭФГ63-250-20C для модели Аквафор Осмо 50 – меньше 100 руб.
• Срок эксплуатации блока для глубокой очистки 6 месяцев при очень высокой засоленности исходного потока может на практике оказаться меньшим, а при воде пониженного уровня загрязненности – большим указанного периода. Модуль К2 стоит около 600 руб, В510-03 – приблизительно 500 руб.
• Мембранный модуль защищен от избыточных внешних воздействий стадиями предварительной очистки. Его срок службы обычно соответствует указанному, составляет от полутора до двух лет. Модуль КО-50S стоит чуть больше 2000, КО-100S – почти 2300 руб. Модуль сменный мембранный ULP 1812-50 для Аквафор Осмо 50 — чуть больше 1000 руб.
• Модуль кондиционирования воды служит строго оговоренное время, равное 1 году. Блок К7М стоит около 600 руб.

Понять, что нужно менять картридж не всегда просто. Если у воды появился привкус и запах, сомнений быть не может, модули нужно менять

При использовании воды в кипяченом виде, следует обращать внимание на образование накипи

Вода при хорошо работающем фильтре осадка после кипячения не образует. Верным признаком исчерпания ресурса картриджей служит заметное уменьшение скорости фильтрования.

Перед сменой модуля нужно опять изучить инструкцию. Прежде всего, следует отключить подачу воды на фильтр, открыть кран и выпустить содержимое. Для отключения модуля нужно нажать стопорную кнопку, повернуть патрон против часовой стрелки и вынуть его.

Важно! При установке блока все действия следует повторить в обратном порядке

Миф № 1: Минеральные вещества, полезные для организма, удаляются методом обратного осмоса

Этот миф в большинстве случаев распространяется компаниями, которые производят фильтры с минимальной степенью очистки воды. Целью данного заблуждения является убеждение населения в том, что обычные фильтры плохие элементы в воде удаляют, а полезные — сохраняют. Но к большому счастью уважаемые компании не размещают подобного рода заявления на своих рекламах.

Методом обратного осмоса удаляются вирусы и бактерии, радионуклиды и тяжелые металлы. Также вода очищается от неорганических соединений и взвесей. Так как минеральные вещества являются элементами неорганического происхождения (загрязнителями), то они также удаляются из воды. А вот спор о том, являются ли минеральные компоненты, содержащиеся в водопроводной воде, полезными или вредными – это уже предмет споров для ученых.

Человек получает все необходимые ему минеральные вещества с овощами, фруктами, мясом, орехами, молочными продуктами и крупой. Для того чтобы пополнить баланс минеральных веществ в организме с помощью воды, необходимо сильно постараться. Например, для получения дневной нормы кальция только с помощью воды из-под крана необходимо выпить 676 стаканов. А для употребления дневной нормы железа необходимо 848 стаканов воды, магния – 1848, фосфора – 168960 стаканов. Выпить такое количество жидкости за день не сможет ни один человек. Кроме того, большинство людей даже не употребляют рекомендованные специалистами здравоохранения 8 стаканов воды в день.

Так что мы подразумеваем под чистой водой? Под описание кристально чистой воды подходит только Н2О, а не Н2О с различными добавками минеральных и прочих веществ. Поэтому с точки зрения чистоты, вода, которая прошла обратноосмотическую мембрану, соответствует определению в самой максимальной степени. В результате такого метода очистки из воды устраняются загрязняющие вещества, которые входят в каждую пользовательскую систему водоснабжения.

Обратноосмотическая система в быту

При необходимости очистки H2O от всяческих примесей система обратного осмоса стала использоваться чаще других фильтрующих приборов. Доказано, что такая жидкость натуральна и обладает уникальными свойствами. В системе больше преимуществ, нежели недостатков, поэтому и популярность растет. Как и в любом другом фильтре особенности есть, метод осмоса применяется в медицине, фармацевтике, в промышленности и еще много где. Бытовое применение самое распространенное, аналогичной системы просто не найти. Использовать в быту только обратный осмос не рекомендуется, так как мембрана чувствительна и очень уязвима, грубые вещества быстро выведут ее из строя.

Фильтрующий прибор ставят как в квартиры, так и в дома. Очищение жидкости производится только для питья или всей полностью, поступающей в дом. Вода с повышенной минерализацией не очистится ни одной другой системой очистки воды. Работа устройства с фильтрами зависит от давления в системе, для фильтра нормой будет давление свыше 2.8 атмосфер. Очистительная система бывает в несколько ступеней от 4-7, что конечно зависит от места установки осмотической системы. Чем хуже в вашем регионе H2O, тем больше ступеней очистки требуется.
