Что такое вентиляционный анемостат: приточно вытяжные виды

Отличия анемостатов

Устройства чаще всего изготавливают из пластика. Этот дешевый материал достаточно прочен и не боится влаги. Благодаря последнему свойству такой анемостат рекомендуется для кухонь, санузлов и душевых. Также он хорошо подходит для установки в общественных бассейнах.

Более привлекательные модели делают либо из металла, либо дерева. В первом случае изделия отлично справляются со своими функциями в помещениях с подогревом воздуха. Деревянные модели, как правило, заказывают в столярных мастерских. Это делают, когда нужно визуально скрыть устройство, чтобы оно никак не выделялось в интерьере с деревянным оформлением.

Форма тарелки делит приборы на 3 типа:

• Вогнутый внутрь щит используют в приточной вентиляции. Благодаря этому воздух без помех поступает в помещение.
• Если тарелка выгибается наружу, то это способствует удалению отработанных воздушных масс из комнаты.
• Приточно-вытяжные анемостаты имеют совершенно плоскую тарелку, но с закругленными краями. Поэтому воздух в таком комбинированном устройстве легко проходит в обоих направлениях.

В остальном же все конструкции имеют одинаковое устройство. Но могут различаться диаметром трубы, площадью щелевого отверстия, количеством щитов и ходом тарелки. Щит способен углубляться на расстояние до 23 мм. А в некоторых моделях дополнительно устанавливают и второй.

Для небольших комнат изделия выпускаются с диаметром трубы в 80 и 100 мм. Большие помещения требуют установки конструкций с диаметром в 125, 150 и даже 200 мм. В таких моделях площадь щелевого отверстия колеблется от 0,6 до 0,9 мм². Поэтому пропускная способность напрямую зависит от всех этих параметров.

Виды и назначение вентиляции

Вентиляционные системы классифицируются по различным критериям. Установка вида системы вентиляции зависит от поставленных задач, типов помещений, климатических условий.

По направлению воздушного потока в вентшахтах:

• приточная;
• вытяжная;
• смешанная.

По способу создания тяги в системе:

• естественная;
• механическая (побудительная);
• смешанная.

Естественная вентиляционная установка основана на принципе самостоятельного движения под своим давлением воздушных масс, перепадов давления между помещениями (с расстоянием минимум 3 м) – снаружи и внутри. Оптимальная скорость движения – не более 1 м./сек. потока воздуха.

Механическая вентиляция более эффективна и работает с помощью двигателей, вентиляторов, контроллеров. Чаще всего проектируется смешанный тип.

По конструктивным решениям прокладки воздуховодов:

• канальные;
• безканальные.

Канальная аэрация подразумевает монтаж вентканалов и сопутствующего оборудования, а бесканальная – вентиляторов, решеток, фильтров.

По зоне воздействия:

• общеобменные;
• аварийные;
• местные.

Местная вентиляция – это воздушные души, оазисы или воздушные завесы. Назначение местной вентиляции – приточно-вытяжной воздухообмен в определенном месте.

Общеобменная система обеспечивает воздухообмен всех помещений одновременно.

Аварийные системы вентиляции включаются с помощью датчиков при возникновении утечек газа, дыма системой диспетчеризации контроллера.

Вентиляция видео:

Критерии выбора воздухораспределителя

Определение оптимальной модели анемостата должно базироваться на оценке ряда параметров: материале изготовления, габаритов устройства, рабочем диапазоне тарелки и площади щелевого отверстия. Все критерии подбираются с учетом условий эксплуатации.

Материал изготовления: какой практичней и долговечней

В производстве используются легкие материалы: алюминий, пластик или оцинкованная сталь. Эксклюзивные варианты выполняются из дерева. Каждому изделию присущи плюсы и минусы.

Металл. Особенность металлических изделий – износоустойчивость и длительность службы. Дополнительное достоинство – красивый внешний дизайн, хорошо сочетающийся с разными стилевыми направлениями в интерьере.

К недостаткам относятся: дороговизна и усложненный монтаж из-за большого веса.

Металлический анемостат оптимально подходит под сложные условия производства – для удаления и подачи разогретого воздуха. Жаростойкие модели применяются в системах дымоудаления

Изделия из нержавейки устанавливаются в банях, саунах или топочных камерах.

Пластик. Пластиковые анемостаты обычно используют в быту, торговых, офисных и общественных зданиях. Изделия хорошо себя зарекомендовали во влажных помещениях (душевая, прачечная, кухня, бассейн, санузел).

Конкурентные преимущества полимерных анемостатов:

• устойчивость к влаге – не подвергаются коррозии, как металл, и не поддаются гниению, как дерево;
• легкий вес и простота установки;
• многообразие размеров и расцветок;
• неприхотливость в уходе и обслуживании;
• низкая стоимость.

Отрицательные стороны пластика: невысокая прочность и невозможность использования для «перекачки» горячих воздушных масс.

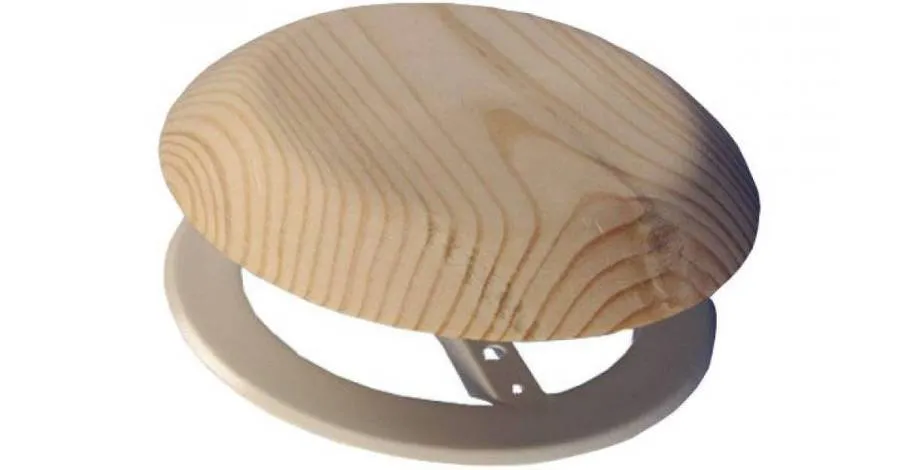

Дерево. Такие экземпляры встречают достаточно редко, их в основном используют, если того требует дизайн помещения. Анемостаты органично смотрятся в интерьере деревянного дома, бани или сауны.

Как правило, декоративную роль отыграет верхняя тарелка воздухораспределителя. Именно этот элемент делают из древесины, а остальную «начинку» устройства – из пластика или металла

Оценка технических характеристик анемостата

После выбора типа распределителя (вытяжного или приточного), оценки условий эксплуатации и определения подходящего материала, следует подобрать модель по трем параметрам: диаметр, размер щелевого отверстия и ход клапана.

Диаметр. Сечение оголовка анемостата надо сопоставить с размером канала вентсистемы. Например, под воздуховод 100 мм подойдет соответствующий распределитель на 100 мм.

Стандартный диаметр анемостата колеблется в диапазоне 80-200 мм. При необходимости закрыть вентиляционную трубу большего сечения применяются диффузоры

Щелевое отверстие. Параметр определяет пропускную способность устройства. Разбег показателей – корректировка зазора при помощи фланца. В небольших моделях диаметром 80 мм граничная площадь живого сечения равна 0,002 кв.м, в анемостатах размером 200 мм показатель достигает 0,009 кв.м.

Запас хода. Показатель характеризует максимальное открытие – перемещение «плафона» по нормали. Чем больше ход клапана, тем шире диапазон работы анемостата. Граничное значение в разных моделях достигает 8-30 мм.

Тип управления вентиляционным «плафоном»

Большинство моделей рассчитаны на механическую регулировку положения тарелки. Режим работы воздухораспределительного клапана устанавливается вручную – достаточно прокрутить «плафон» по ходу часовой стрелки или наоборот.

В этом случае удобство управления зависит от места размещения анемостата. При потолочном монтаже менять положение тарелки затруднительно. Для упрощения задачи лучше подобрать автоматический прибор с блоком управления.

Открытие-закрытие вентканала осуществляется при помощи обычного выключателя по типу загорания лампочки. Кроме монтажа анемостата требуется подвод электрокабеля и установка настенного блока управления

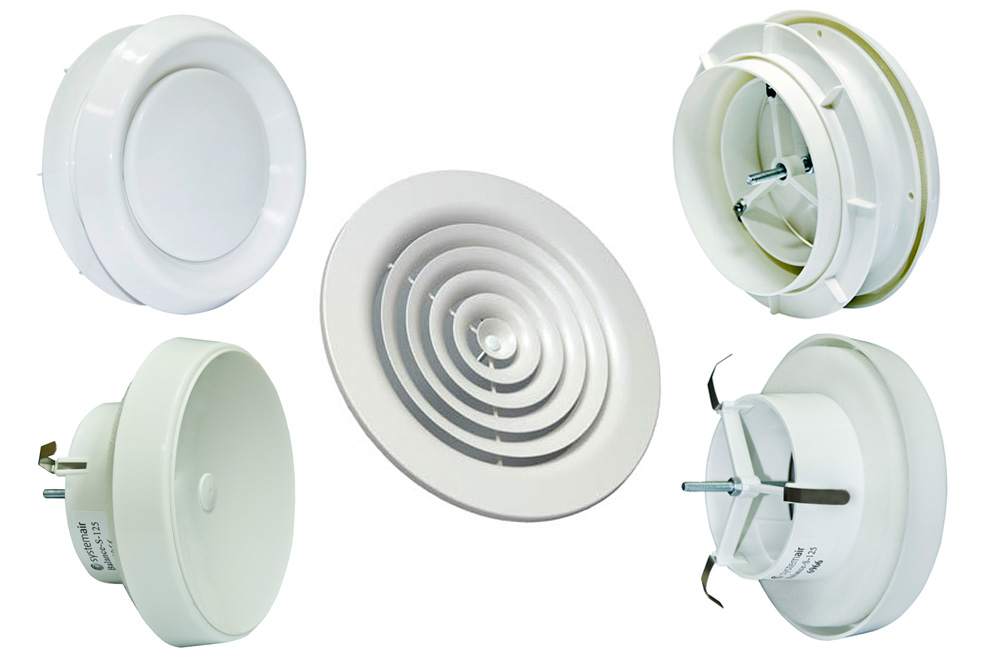

Типы анемостатов

Анемостаты в зависимости от типа распределения воздушных потоков бывают: вытяжными, приточными и комбинированными.

Приточный анемостат комплектуют щитом, который вогнут в сторону вентиляционной шахты. Такая форма тарелка помогает распределять воздушные потоки правильно и равномерно. Такие вентиляционные изделия инсталлируют в воздуховоды приточных вентсистем.

Анемостат вытяжной отвечает за эффективное удаление отработанного воздуха. Это достигается за счет гладкой круглой формы внешней крышки устройств.

Анемостат приточно-вытяжной считается универсальным устройством. В таких устройствах имеется два клапана-рассекателя.

Следующие нюансы возникают при использовании универсальных анемостатов:

• При инсталляции в вентсистему допускается наличие 2-х щелей, которые образуются установленными тарелками;
• При работе в приточной системе вентиляции открывают только 1 зазор. Данный зазор как раз и создает вогнутый щит тарелки. При этой схеме работы вытяжное отверстие держат закрытым.

Подходящий режим эксплуатации устанавливают ручным способом. Для этого подбирается необходимый размер технологического щелевого отверстия.

Критерии выбора: на что обратить внимание

Разные приборы предназначены для эксплуатации в тех или иных условиях

При выборе обращают внимание на технические характеристики, способы управления

Материал изготовления корпуса

Для жилых комнат подходят анемостаты, сделанные из дерева, стали или пластика. Для комнат с высокой влажностью (душевых, ванных, бассейнов, бань, саун) предназначены только пластмассовые варианты. Металлические или деревянные приборы быстро выходят из строя в таких условиях.

Анемостаты из дерева, металла и пластика.

Соответствие указанным характеристикам

Размер анемостата выбирают с учетом диаметра воздушного канала. Перед покупкой устройства выполняют соответствующие замеры. При расчете требуемой пропускной способности учитывают объем помещения, влажность и загрязненность воздуха. Чтобы узнать, соответствуют ли фактические параметры заявленным, нужно протестировать устройство в стандартных условиях.

Тип управления

Этот параметр выбирают с учетом места установки. Для настенного монтажа предназначены приборы с ручным управлением. Автоматические модели рекомендуется выбирать при размещении на потолке.

Виды анемостатов по форме

Конструкция анемостатов проста до невозможности. Внутри каждого анемостата находится винт, который, в зависимости от вида анемостата, находится либо в фиксированном положении, либо скользит на специальных «ламелях».

Внешне анемостаты также имеют некоторые отличия. В зависимости от конкретного назначения, сама тарелка может быть полностью сплошной, а может быть исполнена в виде решетки.

По форме тарелка может быть вогнутой во внутрь вентиляции или наоборот выпирать в сторону помещения. Вогнутая тарелка в сторону системы позволяет эффективному прохождению потока свежего воздуха и работает в качестве вытяжки. Анемостаты с выпуклой тарелкой в сторону помещения позволяют свежему воздуху более равномерно расходится по помещению и, как было сказано выше, создают нужный микроклимат.

Каждая из представленных форм, в отличие от близкого по назначению диффузора, направляет поступающий воздух по конической, круглой диаграмме.

В анемостатах, которые имеют скользящие ламели для винта, есть функция направления воздушных масс в нужную сторону, те, которые имеют фиксированный винт подают воздух только по строго заданной формой траектории. Для этого в конструкции предусмотрена система управления анемостатом, поэтому при монтаже прокладывается дополнительно кабель к регулирующему блоку.

При прокладке вентиляции с фиксированными винтами анемостатов, проектировщики расставляют их по специальным таблицам относительно помещения. Чтобы свежий воздух заходя в помещение двигался вдоль стен и потолка.

Так как особой физической нагрузки устройство не испытывает, большинством производителей представлены пластиковые устройства. Что позволяет им иметь небольшой вес и цену. В случае установки устройств в системах с дополнительным обогревом, проектировщики отдают предпочтение анемостатам из алюминия или оцинкованной стали. Также, для подрядчиков, имеющих особые требования к внешнему виду помещения, могут быть установлены деревянные, керамические и прочие устройства.

Кстати, в продаже можно встретить устройства с разным диаметром. Это связано с диаметром воздуховодов, которые подбираются в соответствии с техническими расчетами для конкретного помещения.

Крупнейшие производители анемостатов

Основными компаниями, занимающимися производством анемостатов, являются «Вентс», «Эра» и «СистемЕйр».

Фирма «Вентс», основанная в 90-х годах прошлого века, производит оборудование для систем вентиляции и кондиционирования. Всего компания выпускает 6 линий анемостатов: А-ВР, А-ПР, А-ВРФ, А-ПРФ, АМ-ВРФ-Н и АМ-ВРФ. Основными материалами для производства изделий служат пластик и металл.

Компания «Эра» была основана в 1997 году. Она выпускает диффузоры, анемостаты и решетки для вентиляции. У фирмы 3 линии моделей: АПП, АПВП и АВП. Продукция фирмы продается в 85 регионах РФ.

Корпорация «СистемЕйр» занимается производством продукции для вентиляционных систем с 1974 года. У фирмы тоже несколько линеек, в которую входят BALANCE-S, BALANCE-E, OVE, OVR, OVX, BOR и VTK. В ее состав входят более 56 компаний, а продукция фирмы продается в 45 странах мира. Обычно для производства изделий используются пластик и металл.

Что представляет собой анемостат?

Чтобы воздух попадал через вентиляционную трубу, необходимо использовать распределительный элемент. К ним относится анемостат.

Устройство представляет собой металлическое или пластиковое изделие из нескольких элементов. Небольшой отрезок трубы вставляется в полость вентиляционного канала. Он закрепляется при помощи саморезов. К нему крепится фланец в виде небольшой тарелки. Круглая деталь присоединяется на распорку корпуса при помощи винта. Тарелка является подвижным элементом, благодаря чему можно регулировать подачу воздуха. Анемостат может включать в себя несколько тарелок разного диаметра, которые улучшают процесс распределения воздуха внутри помещения.

На фланце находится несколько отверстий. Вращая тарелку против часовой стрелки, прорези увеличиваются в размере, что увеличивает тягу. Будет ли воздух прибывать или убывать, зависит от назначения конструкции.

Анемостат используется как для подачи свежего воздуха в помещение, так и для удаления отработанных испарений. Устройство может устанавливаться на систему для регулировки подачи теплого или холодного воздуха. Главное преимущество анемостата по сравнению с решетками и диффузорами – это возможность регулировки интенсивности подачи воздуха.

Анемостаты разных видов

Диффузор

Диффузор является фланцем с круглой либо квадратной решёткой, материалом для которой может служить пластмасса, алюминий либо дерево. Характерной особенностью устройства является не изменяющийся угол крепления ламелей (45 градусов), поэтому регулировке он не поддаётся. Повлиять на способность устройства пропускать определённый объём воздуха можно при дополнительном монтаже заслонок, которые имеют ручное управление. Используется оно в приточно-вытяжных вентиляциях.

Назначение

Диффузоры служат для того, чтобы забирать и подавать воздух из помещения и в него, а также осуществлять перенаправление воздушных масс. Подобные устройства в вентиляционных воздуховодах являются модифицированными воздухораспределительными решётками.

Применяют их для обустройства вентиляции и в жилье, и на производстве. Также это могут быть офисы и общественные места. Характерной особенностью диффузоров является то, что они успешно монтируются на натяжные потолки.

Конструкция и характеристика

Главным недостатком диффузоров для вентиляции считается то, что их пропускная способность не поддаётся регулировке. Однако она намного превосходит такую способность анемостатов при идентичном размере устройств.

Современный дизайн предлагаемых в настоящее время диффузоров такой разнообразный и привлекательный, что выбрать модель, подходящую для любого стиля и интерьера не составляет труда.

Разновидности

Разновидности диффузоров зависят от их назначения. Они разделяются на:

• устройства для вытяжных конструкций;
• устройства для приточных воздуховодов;
• элементы приточно-вытяжных систем.

В зависимости от предназначения устройства отличаются по форме и бывают круглыми, прямоугольными и квадратными. Для каждой из них характерна определённая область применения. Так, круглые диффузоры чаще применяются в бытовых помещениях. Для производственных и коммерческих помещений больше подойдут квадратные и прямоугольные. Связано это с их функциональными характеристиками: круглое устройство способно только ограничивать поток воздуха, а квадратное направляет их в разные стороны.

Монтаж и расчёты

Обычно монтаж диффузора производится в натяжном потолке. Также возможна его установка на верхней части стены. Крепёж осуществляется при помощи специальных заклёпок, а производить его желательно сразу в процессе ремонта.

Для крепежа устройства на натяжной потолок фланцы диффузора оборудованы специальными отверстиями. Обеспечить плотное прилегание фланца к поверхности потолка помогает наличие уплотнительного кольца. При подключении гибкого воздуховода место стыка следует обязательно герметизировать при помощи монтажной ленты, а сверху установить хомут.

Они также смогут помочь и в выборе нужной разновидности, оптимально подходящей данному помещению.

Выбор диффузоров происходит обязательно с учётом специфики вентиляционной системы, а не обособленно. Именно поэтому при выборе данных устройств следует учитывать:

• диаметр воздуховодов;
• ход тарелки;
• размеры щелевого отверстия;
• разновидность вентиляции;
• особенности и размеры помещения и главные требования, предъявляемые к системе вентиляции.

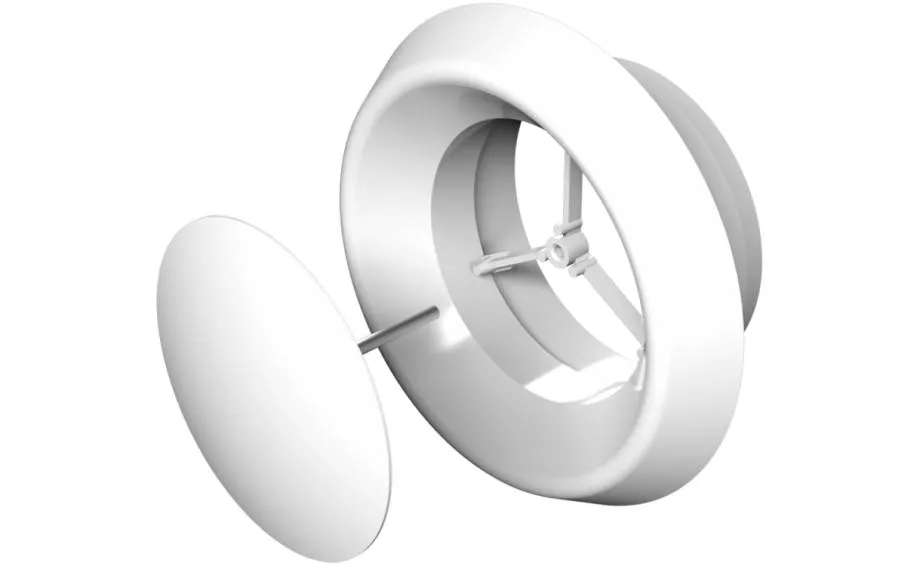

Виды и конструкция

Конструкция анемостата может немного разнится в зависимости от модели и производителя, но в большинстве случаев устройство состоит из таких элементов:

• круглого корпуса с распорками и монтажными лапками, в центре которого расположена резьба для удержания диска;
• регулируемого диска, к которому прикреплен стержень с резьбой для движения в корпусе;
• монтажных фланцев для удержания устройства в потолке или стене.

Рекомендуем: Регулировка пластиковых дверей — как самостоятельно отрегулировать Некоторые модели не содержат монтажного фланца, а в отверстие вставляется непосредственно корпус. Также производятся анемостаты с несколькими дополнительными дисками в виде концентрических колец. Это нужно для разделения потока на большее число конусовидных струй, или при большом диаметре устройства.

Устройства бывают разных видов, моделей и размеров в зависимости от того, для чего конкретно применяют изделие. Маркируются они диаметром воздуховода, на который рассчитаны. Устройства отличаются типоразмерами 80, 100, 125, 150, 200 мм.

Анемостаты отличаются конструкцией, которая приспособлена для работы в приточной или вытяжной системе. Регулируемые диски приточных анемостатов имеют вогнутую снаружи форму, для создания минимального аэродинамического сопротивления. Для этих же целей в вытяжных системах используются устройства с выгнутой формой диска.

Обычно, сугубо вытяжное устройство производить нецелесообразно, так что изготовляют универсальное (анемостат приточно-вытяжной), которое хорошо работает во всех системах. Регулируемые диски для всех типов разрабатываются таким образом, чтобы между ними и корпусом можно было установить просвет необходимого размера для движения воздуха.

Еще одна важная особенность – материал. По этому фактору анемостаты разделяют на такие разновидности:

1. Пластиковые. Изготовляют из полистирола, ПВХ, АБС-пластика. Недорогие и легкие устройства. Их предпочтительней устанавливать в системах кондиционирования. При работе с горячим воздухом нужно следить за качеством пластика, чтобы при нагреве из него не выделялись вредные вещества.
2. Металлические, которые изготовляют из стали, алюминия, нержавейки. Анемостат металлический отличается прочностью и возможностью работы при подаче или удалении сильно нагретого воздуха. Они дороже пластиковых.
3. Деревянные – встречаются редко. В основном изготовляют для установки в саунах, банях или если этого требует дизайн помещения.

Общие сведения об анемостатах

Анемостат (он же воздухораспределитель) – это специальное устройство, которое позволяет добиться уверенного и эффективного распределения поступающего в помещение воздуха. Подобные приборы успешно противостоят возникновению сквозняков и устанавливаются как в приточно-вытяжных установках, так и в системах кондиционирования. Также, анемостаты отлично проявили себя в системах отопления посредством воздушных потоков, из-за чего их стали повсеместно применять в помещениях различного назначения – от производственных до общественных. Главная цель прибора – предотвратить аэроконвекцию, т. е. процесс, при котором воздушные струи  вызывают усиленные завихрения, посредством чего понижается уровень комфорта для человека, присутствующего в помещении.

Сама форма анемостата предназначается для того, чтобы погашать воздушные вихревые потоки, ведь проходящий через них воздух вынужденно обтекает покрышку устройства, благодаря чему и равномерно рассеивается. Кроме коррекции направления воздушных струй, анемостаты могут еще и подрегулировать объем поступающего в помещение нового воздуха или же вообще прекращать его поступление. Но не одним практическим применением ограничиваются функции данного вентиляционного прибора – оно может играть и небольшую эстетическую роль – будучи грамотно замаскированным внутри канала вентиляции, оно сможет гармонично вписаться в интерьер помещения и удачно дополнять его современный дизайн.

По своей конструкции приборы достаточно просты. Корпус их представляет собой укороченный отрезок трубы, с установленной внутри распоркой, которая поддерживает регулировочный винт. Монтажный фланец размещается до винта и имеет форму сплющенного круга (немного похож на столовую тарелку). Сам фланец закрепляется на винте и способен передвигаться вдоль корпуса устройства, а также проворачиваться вокруг собственной оси.

Посредством поворота по часовой стрелке «тарелки», эта часть выдвигается вперед, тем самым увеличивая зазор для поступления воздуха. Если же вращать ее в противоположную сторону, то зазор будет уменьшаться и уровень поступающих потоков сократится. Именно способность регулировки объемов поступающего воздуха отличает анемостат от диффузора – данные виды воздухораспределителей часто путают друг с дружкой. К тому же, диффузоры могут быть как круглой, так и квадратной формы, тогда как анемостатичные приборы изготавливаются только в круглой форме.

Существуют модели для приточных систем вентиляции, которые оснащаются не одной, а сразу парой «тарелок», где одна отличается от другой более вогнутой формой и увеличенными размерами. Устройство подобной конструкции предназначено для более равномерного распределения воздушных потоков внутри помещения и монтируется на воздухоотводах усиленных вентиляционных аппаратов. Помимо классической комплектации, анемостатические устройства могут оснащаться системами фильтрации, которые будут отвечать за удержание пыли и мелкого механического мусора, поступающего вместе с уличным воздухом. Цвет внешнего вида у рассматриваемых приборов может быть разный – от простой цветовой вариации до имитации какого-либо материала (например, дерева). Поэтому, подобрать соответствующую модель под определенный интерьер не составит труда.

Стандартный диаметр у данных устройств может составлять от 8 до 20 см, а максимальная величина хода «тарелки» внутри корпуса определяется величиной самой модели и может приближаться к 23 миллиметрам. Для производства всех деталей используют легкие материалы: пластик или алюминий, дерево или оцинкованную сталь. Большой популярностью пользуются как раз образцы из пластика, ибо они отличаются повышенной влагостойкостью, весят крайне мало, абсолютно не подвержены коррозийным процессам. Еще один их отличительный плюс заключается в том, что они легко могут быть окрашены в любой цвет или задекорированы под нужный материал. Монтаж пластиковых устройств достаточно легок, в дальнейшем они не требуют какого-либо специального ухода, а сгнить они попросту не могут. Также, потребителя привлекает их экономичная цена и широкая покупательская доступность. Однако, их главный недостаток – невысокая прочность корпуса и вероятность его расплавления при попытке отвода сверхгорячих потоков воздуха, отчего их невозможно применять в некоторых промышленных помещениях (к примеру, плавильных цехах).

1 Назначение устройства

Простейший из диффузоров — вентиляционная решётка, но основную задачу распределения воздуха по объёму помещения она выполняет плохо. Чтобы повысить эффективность рассеивания свежей поступающей струи, устройству придают специальную конструкцию, напоминающую аэродинамический диффузор.

То, для чего предназначен диффузор, укладывается в трёх строчках:

• подача или отбор воздуха из аудиторий и залов;
• формирование свежих струй необходимого давления и направления, а также регулирование объёма перемещаемых масс и совершенное прекращение их движения;
• выполнение функций элемента декора — внешний вид прибора должен вписываться в дизайн любых присутственных мест.

В обычных квартирах воздухораспределитель вентиляционный практически не применяется, приточная схема проветривания устраивается редко: достаточно поступления свежей струи через окна, форточки и двери. А вытяжка имеет всего 2 или 3 точки воздухозабора — кухня, туалет и ванная комната, а потому достаточно обычных вентиляционных решёток.

Местами частого применения вытяжных диффузоров являются помещения коммерческого направления: спортзалы, салоны, банки, магазины и клиники. Здесь воздухораспределители задействуют в системах отопления, вентиляции и кондиционирования воздуха.

Для чего нужен анемостат в вентиляции

Анемостат в вентиляции выполняет сразу несколько функций:

• равномерное распределение воздуха в вентиляционных системах;
• регулировка потока воздуха;
• перекрытие вентиляционного отверстия.

Принцип работы устройства

Принцип работы изделия достаточно прост: вращение щита позволяет увеличивать или уменьшать количество воздуха, поступающего в помещение.

Работа анемостата в системе вентиляции

Виды и размеры изделия

Анемостаты по типу устройства делятся на 3 вида:

1. Приточные. Эти модели имеют вогнутый щит, который обладает низким аэродинамическим сопротивлением.
2. Вытяжные. Устройства этого типа имеют выпуклый щит, который позволяет воздуху быстрее поступать в вентиляционную систему.
3. Комбинированные или приточно-вытяжные. Имеют плоскую тарелку с закругленными краями. Можно использовать в любых видах систем.

По типу управления анемостаты бывают ручными и автоматическими.

По диаметру изделия делятся на 5 типов (80, 100, 125, 150 и 200 мм). Ход тарелки может варьироваться в пределах от 8 до 30 мм. Также анемостаты могут иметь разную площадь отверстия (чем больше площадь, тем больше устройство может пропускать воздуха).

Металлическими

Как правило, металлические анемостаты устанавливаются в банях и саунах.

Достоинства:

• дизайн;
• хорошая износоустойчивость;
• долговечность.

Недостатки:

• высокая цена;
• вес, который усложняет процесс монтажа.

Пластиковыми

Пластиковые изделия устанавливают в торговых центрах, офисах и общественных зданиях.

Достоинства:

• устойчивость к влаге;
• долговечность:
• вес;
• несложный монтаж;
• низкая цена;
• не требуют особого ухода и обслуживания;
• большой выбор.

Недостатки:

• прочность;
• нельзя использовать в воздушном отоплении.

Как установить вентиляционный анемостат

Монтаж анемостата в вентиляционный канал не представляет каких-либо сложностей, поэтому может быть осуществлен самостоятельно. Вот простая поэтапная инструкция:

1. Сначала от главного канала системы вентиляции прокладывается гибкая труба.
2. Далее нужно высверлить отверстие под нужный диаметр воздуходува в стене или на потолке.
3. Теперь необходимо подобрать подходящий по размерам отверстия анемостат.
4. После этого вставляется труба самого анемостата.
5. Корпус изделия с внешней стороны крепится при помощи обычных саморезов.
6. Если у вас автоматический анемостат, то необходимо провести проводку и установить индивидуальный блок управления.
7. Теперь в корпус изделия нужно установить специальную опорную часть, в которую и крепится тарелка с винтом. Опорную часть необходимо соединить с корпусом. Она устанавливается внутрь трубы.
8. В конце нужно просто вкрутить щит с винтом в опорную часть.

Анемостат – отличная замена диффузору и вентиляционной решетке, которая позволяет создать приятный микроклимат в любом помещении. К несомненным преимуществам можно отнести приемлемую цену, широкий функционал и простота в использовании. Его можно устанавливать в зонах курения, задымления и резких запахов.

Правильный подбор воздухораспределяющего агрегата

Выбор наиболее оптимального варианта анемостата должен базироваться на определении ряда следующих факторов, как то:

• Материал изготовления;
• Размеры агрегата;
• Рабочий диапазон «тарелки»;
• Площадь щелевых отверстий.

Все вышеуказанные параметры полностью зависят от типа помещения, которое предполагается обслуживать.

Практичность и долговечность материала изготовления

Металлические изделия. Их отличает износоустойчивость и эксплуатационная долговечность. Дополнительным плюсом окажутся стильный внешний вид, отлично сочетающийся с новомодными направлениями в отделке интерьеров (например, стили «модерн» и «хай-тек»). Минусом агрегатов из металла станут их большой вес и некоторые сложности в монтаже. В то же время, металлические устройства отлично проводят сильно разогретый воздух, поэтому их целесообразно устанавливать в саунах и банях, котельных и топочных камерах.

Пластиковые изделия. Они обычно применяются в бытовых помещениях, торговых и офисных зданиях, общественных учреждениях. Такие агрегаты прекрасно зарекомендовали себя при работе в помещениях с повышенной влажностью (к примеру, бассейны и душевые, кухни и прачечные, различные санузлы). К их главным преимуществам несомненно можно отнести:

• Повышенную влагоустойчивость – абсолютно не подвержены коррозии (в отличие от металла) и не гниют (в отличие от дерева);
• Чрезвычайную легкость по весу и простоту монтажа;
• Многообразие модельного ряда и цветовых гамм;
• Отсутствие необходимости в частом уходе и неприхотливость в обслуживании;
• Экономичную цену.

Однако, их основным минусом является наличие хрупкого корпуса, а также то, что они не предназначены для перекачки горячих воздушных потоков.

Деревянные изделия. Встретить их возможно нечасто, их применяют только в случае, когда этого требует стиль оформления обслуживаемого помещения. Они органично будут смотреться в деревянных домах, отдельных банных срубах или саунах, но там они потребуют частого профилактического ухода.

Особенности оценки технических характеристик

После подбора модели по условиям будущей эксплуатации, определения нужного материала изготовления, следует озадачиться подбором следующих технических параметров, а именно: общего диаметра, габаритов щелевого отверстия и хода клапана.

Общий диаметр. Размер сечения оголовка самого устройства необходимо соотнести с размером вентиляционного канала. К примеру, распределитель на 100 миллиметров подойдет на соответствующий воздуховод на 100 миллиметров.

Отверстие щели. Данный параметр устанавливает пропускную способность агрегата. Разница показателей зависит от корректировки зазора посредством фланца. В сравнительно малых моделях диаметром от 80 миллиметров пограничная площадь сечения живого составляет 0,002 миллиметра квадратных, в агрегатах размером 200 миллиметров данный показатель может достигать 0,009 миллиметров квадратных.

Ходовой запас. Этот параметр определяет максимальное открытие, т. е. перемещение плафона по линии «нормаль». Рабочий диапазон устройства будет тем шире, чем больше ход его клапана. В зависимости от модели пограничное значение может достигать от 8 до 30 миллиметров.

Способ регулировки вентиляционного плафона

Большинство представленных на сегодняшнем рынке моделей управляются с помощью ручной регулировки положения «тарелки». Рабочий режим воздухораспределительного устройства также задается механическим способом – достаточно прокрутить «тарелку» против часовой стрелки или наоборот. Однако, анемостат может быть установлен в трудно доступных местах, чего, например, может потребовать производственное назначение обслуживаемого помещения. Отсюда понятно, что вручную регулировать положения прибора, установленного на потолке, крайне затруднительно. Вот для таких-то случаев и предназначены автоматизированные анемостатичные системы. Можно подумать, что они отличаются какой-то особой сложностью конструкции, но нет – это просто обычный электрический переключатель, соединенный с устройством.

Виды и конструкция

Конструкция анемостата может немного разнится в зависимости от модели и производителя, но в большинстве случаев устройство состоит из таких элементов:

• круглого корпуса с распорками и монтажными лапками, в центре которого расположена резьба для удержания диска;
• регулируемого диска, к которому прикреплен стержень с резьбой для движения в корпусе;
• монтажных фланцев для удержания устройства в потолке или стене.

Некоторые модели не содержат монтажного фланца, а в отверстие вставляется непосредственно корпус. Также производятся анемостаты с несколькими дополнительными дисками в виде концентрических колец. Это нужно для разделения потока на большее число конусовидных струй, или при большом диаметре устройства.

Устройства бывают разных видов, моделей и размеров в зависимости от того, для чего конкретно применяют изделие. Маркируются они диаметром воздуховода, на который рассчитаны. Устройства отличаются типоразмерами 80, 100, 125, 150, 200 мм.

Анемостаты отличаются конструкцией, которая приспособлена для работы в приточной или вытяжной системе. Регулируемые диски приточных анемостатов имеют вогнутую снаружи форму, для создания минимального аэродинамического сопротивления. Для этих же целей в вытяжных системах используются устройства с выгнутой формой диска.

Обычно, сугубо вытяжное устройство производить нецелесообразно, так что изготовляют универсальное (анемостат приточно-вытяжной), которое хорошо работает во всех системах. Регулируемые диски для всех типов разрабатываются таким образом, чтобы между ними и корпусом можно было установить просвет необходимого размера для движения воздуха.

Еще одна важная особенность – материал. По этому фактору анемостаты разделяют на такие разновидности:

1. Пластиковые. Изготовляют из полистирола, ПВХ, АБС-пластика. Недорогие и легкие устройства. Их предпочтительней устанавливать в системах кондиционирования. При работе с горячим воздухом нужно следить за качеством пластика, чтобы при нагреве из него не выделялись вредные вещества.
2. Металлические, которые изготовляют из стали, алюминия, нержавейки. Анемостат металлический отличается прочностью и возможностью работы при подаче или удалении сильно нагретого воздуха. Они дороже пластиковых.
3. Деревянные – встречаются редко. В основном изготовляют для установки в саунах, банях или если этого требует дизайн помещения.
