Ремонт терморегулятора холодильника своими руками: как исправить проблему

Как работает и где находится

Устройство терморегулятора холодильника напоминает реле, один конец которого снабжен герметичной трубкой, наполненной хладагентом. С другой стороны имеются контакты, разъединением которых подается сигнал компрессору. Трубочка с фреоном закрепляется на испарителе. Принципы работы термостата включает следующие действия:

• Хладагент, циркулирующий в трубке, быстро реагирует на изменение температуры. Если она повышается или снижается, давление в капилляре меняется.
• При смыкании или разъединении контактов срабатывает пружина. Деталь применяется в управлении уровнем температуры в камере. Пружина подключена к регулятору. Поворотом ручки изменяют степень сжатия пружины. Из-за этого выраженность усилия, прикладываемого для смещения контактов, снижается или увеличивается.
• При изменении положения контактов реле запускает или выключает компрессор. Так регулируется температура в морозильной и холодильной камерах.

В аппаратах с электронным управлением механизм действия реле, которое работает в холодильнике, будет несколько иным. Требуемый температурный показатель достигается путем фиксации капиллярной трубкой фактических показателей. Электронный модуль нужен для приема сигналов с нескольких датчиков. Отремонтировать подобный терморегулятор своими руками практически невозможно.

Внутри

Такое расположение термостата свойственно старым моделям холодильных установок. Эта деталь находится внутри камеры, она защищена пластиковым корпусом.

Снаружи

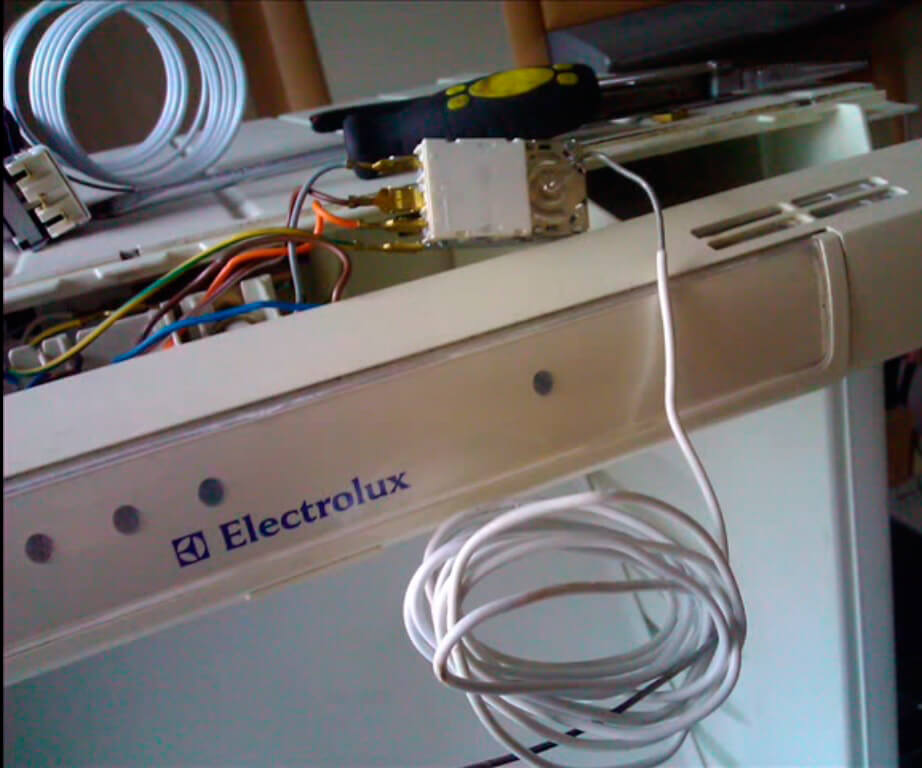

В таком случае терморегулятор обнаруживается возле ручки выбора температурного режима. Для извлечения детали необходимо удалить крепежные элементы и снять регулятор.

Самостоятельная замена терморегулятора

Конечно, специалисты хорошо знают, как заменить терморегулятор в холодильнике быстро и качественно. Но иногда хозяину агрегата хочется сделать это самостоятельно. Ему можно порекомендовать изучить принцип работы термостата и придерживаться такой последовательности:

1. Вскрыть корпус рефрижератора. В приборах с электромеханическим управлением термодатчик располагается внутри устройства в области верхней стенки. В электронных холодильных установках получить доступ к термодатчику можно как изнутри, так и снаружи.
2. Извлечь неисправное устройство. В электромеханических модификациях потребуется разъединить контактную цепь, затем достать термостат. В электронном холодильнике датчик следует отсоединить от механизма, управляющего прибором. После этого вытащить кабель с терморегулятором.
3. Выполнить монтаж исправного термоиндикатора. В электромеханическом агрегате нужно подключить контакты к новому термореле. Затем вставить термопару сквозь технологическое отверстие в углубление испарителя. Загерметизировать проем. В электронном холодильнике пропустить кабель с термосенсором через заднюю стенку. Далее припаять провод к блоку управления. Герметично изолировать участок, на котором осуществлялась работа. Делается это с целью предотвращения попадания влаги.
4. Произвести сборку бытового прибора. Предварительно проконтролировать сопротивление терморегулятора холодильника. Показатель должен быть равнозначным заводским параметрам. В электромеханических агрегатах процесс установки работоспособного устройства может закончиться тем, что длина трубки нового термодатчика превысит нормативный показатель. В этой ситуации излишек следует аккуратно скрутить и поместить в углубление под крышкой холодильной установки, отведенное для реле.
5. Проверить работу холодильника путем включения в электросеть. В течение ближайшей пары дней контролировать функционирование устройства. Если все параметры в рамках нормы — замена увенчалась успехом.

Независимо от модели, замена механического термостата в холодильнике должна выполняться с соблюдением такой последовательности:

1. Демонтировать крышку.
2. Разъединить трубку и испаритель.
3. Отсоединить проводку от терморегулятора, извлечь фиксирующие винты и гайки.
4. Монтаж нового термоиндикатора следует начинать с присоединения трубки и крепления прибора к испарителю.
5. Подключить электропроводку и зафиксировать термореле.
6. Запустить агрегат.

Приступая к ремонту, во избежание дальнейшей путаницы, рекомендуется сфотографировать последовательность подключения проводов.

Выбирая термодатчик, нужно учесть следующие характеристики:

• Длину трубки термостата холодильника. При установке изделия меньше или больше оригинального режим работы двигателя может пострадать.
• Посадочное место терморегулятора у холодильных установок отличается.
• Количество клемм на термореле.

Заменить термостат несложно, но ошибочные действия могут усугубить положение. При отсутствии навыков следует доверить ремонт профессионалу.

При замене термоиндикатора на новый допускается возникновение незначительных недостатков в функционировании холодильника. Например, камерам может недоставать холода. Чтобы устранить причину, понадобится регулировка термостата.

Устройство прибора, регулирующего температуру

Термостат – достаточно простое устройство. Даже в современных холодильных камерах и холодильниках – это простая контактная группа. Ею управляет манометрический прибор с капиллярной трубкой, конец которой находится в камере и замеряет температуру. Сегодня существует два типа регуляторов температурного режима в холодильниках: механический и электронный.

Современный терморегулятор имеет два главных элемента. Это короб, в котором находятся управляющие и исполнительные механизмы, и вытянутый в трубочку, капилляр. Короб – это сильфон (герметично упакованная трубчатая пружина). От его герметичности зависит точность определяемых показателей. Сжимание и растягивание сильфона регулирует пружина, оптимизируя его с показателями давления. Современные механические терморегуляторы могут иметь несколько пружин. Это зависит от места назначения: холодильная камера или морозильная.

Более надежный и позволяющий плавно регулировать работу всей холодильной системы – электронный терморегулятор для холодильника. Цена этого устройства значительно выше механических и колеблется в пределах двух тысяч рублей (в то время как механический стоит до тысячи). В электронном термореле за чувствительность отвечает тиристор, иногда резистор.

В холодильниках с высоким потреблением энергии такие терморегуляторы быстро выходят из строя. В охлаждающих установках класса «А+» с линейными компрессорами электронные температурные регуляторы требуют замены гораздо реже. Поэтому большая часть производителей такого оборудования переходит сегодня на линейные компрессоры с электронными терморегуляторами.

Признаки поломки

Показателями неисправности терморегулятора могут являться удлинение времени работы компрессора, снижение температуры в основной камере и самопроизвольное отключение прибора.

Холодильник не отключается самостоятельно

Чтобы понять, что неисправен регулятор температур, нужно выполнить следующие действия:

• отключить холодильник от источника питания, вынув штепсель из розетки;
• извлечь продукты и полки, полностью разморозить камеры;
• переставить ручку реле в максимальное положение или перевести холодильник в режим интенсивной заморозки;
• в основную камеру положить уличный термометр, способный фиксировать отрицательные температуры;
• включить прибор и подождать 2-3 часа;
• извлечь термометр и оценить показания (термометр должен показывать не менее 6°С, если значение отличается от нормального, требуется ремонт термореле).

Отключился и работает

Причина может крыться в выходе из строя термостата, компрессора или пускового реле. Чтобы убедиться в том, что ремонта требует терморегулятор, нужно выполнить следующие действия:

• отключить холодильную установку от сети электропитания;
• найти термореле и вынуть его из корпуса;
• осмотреть деталь на наличие неисправностей.

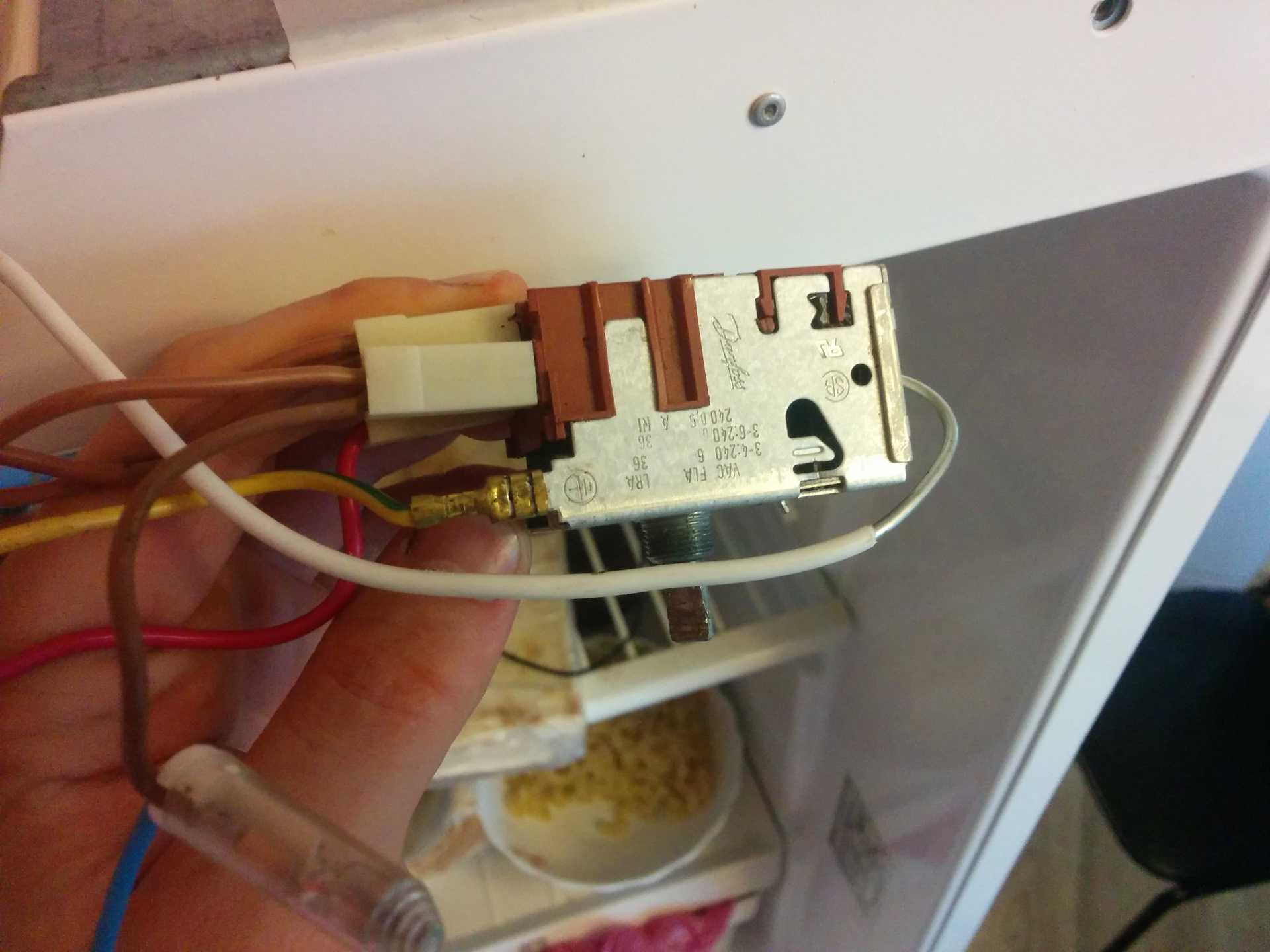

Термостат имеет несколько разноцветных кабелей. Желто-зеленый провод отводят в сторону, исключая случайное повреждение. Оставшиеся кабели скручивают, соединяют друг с другом. Если после возвращения детали в исходное положение и включения холодильника запускается двигатель, поломка произошла в регуляторе температуры.

Снежная шуба в холодильной камере

Появлению толстого слоя льда на задней стенке холодильного отсека может способствовать несколько причин. Тестирование системы осуществляется следующим образом:

1. Для начала нужно измерить температуру внутреннего пространства холодильника, используя термометр. Если этот показатель ниже нормы, ручку выбора режима поворачивают до выключения компрессора. Если прибор среагировал, значит, реле работает правильно.
2. Холодильник освобождают от продуктов и включают на несколько часов. В это время нужно фиксировать длительность периодов работы и отдыха компрессора. Между циклами функционирования мотора должно проходить около 45 минут.
3. Если продолжительность периода отдыха компрессора незначительно отличается от нормальной, поворотом ручки выбирают более низкую температуру. Если холодильник начинает работать непрерывно, термостат нужно заменять.

Как определить, что в холодильнике сломался именно термостат?

Поломка термостата выражается по-разному, но самые распространенные симптомы выглядят следующим образом:

Продукты не охлаждаются, а замораживаются даже в холодильной камере;
— Холодильник перестает морозить совсем или морозит крайне неэффективно;
— Свет при открывании дверцы загорается, а мотор молчит;
— Вне зависимости от температуры компрессор или работает постоянно, или не включается вовсе.

Ремонт термостата – дело почти безнадежное, единственное верное решение в данной ситуации – замена термостата холодильника. К счастью, эта процедура не очень сложная, не требующая разборки всего холодильника. Как правило, специалисты компании «Мосхолсервис» выполняют замену термостата холодильника буквально за двадцать минут, ведь нам по силам и куда более сложный ремонт холодильников Liebherr и любых других марок.

Признаки неполадок

Как определить исправность температурного реле холодильника:

• Система охлаждения работает непрерывно. Самостоятельно прибор не отключается.
• Подмораживает в холодильной камере. В норме внутри холодильника поддерживается плюсовая температура. При 0 градусов по Цельсию замерзающая внутри клеток вода разрывает их мембраны. Из-за этого сильно снижается полезность и питательность продуктов, поэтому избыточный холод внутри обычной камеры в норме не допускается. Минусовая температура является признаком поломки.
• Происходит неожиданное отключение рефрижератора.

Для более точной диагностики состояния бытовых приборов следует обратиться за помощью к специалистам. Хотя терморегуляторы для холодильников Хотпоинт или Стинол стоят недорого, устройства для марки Горение обойдутся уже дороже. Также очень дорого стоят термостаты от Самсунга.

Порой для проведения ремонта холодильника своими руками требуется лишь поправить положение термостата таким образом, чтобы капилляр до упора фиксировался на стенке испарителя. Можно попробовать так сделать на холодильных приборах Рейнфорд.

Симптомы неисправностей

Среди признаков поломки терморегулятора можно выделить следующие:

• не происходит самостоятельное отключение холодильника;
• самопроизвольно перестает работать;
• в отсеке появляется изморозь;
• лужи на полу.

Холодильник не отключается самостоятельно

Последовательность действий для определения проблем, связанных с поломкой термостата:

• вилку необходимо вынуть из розетки;
• их холодильника изъять продукты, подождать пока он полностью разморозится;
• если имеется функция заморозки, то ее следует включить, если нет, то передвинуть ручку термореле в положение «Мах»;
• взять термометр с отрицательной шкалой измерения и поместить его в устройство;
• подключить агрегат к электропитанию;
• спустя 2 часа вынуть термометр и посмотреть на показания.

Если измерительный прибор показывает температуру 6-7˚С, то холодильнику ремонт не нужен. В противном случае агрегат нуждается в замене регулятора температуры или другом ремонте.

Отключился и не включается

Если рефрижератор перестал работать, то это может свидетельствовать о наличии следующих проблем:

• сломался термостат;
• перегорело реле, отвечающее за пуск мотора;
• сгорел двигатель.

Проверить, нуждается ли техника в замене термореле или нет, можно путем осмотра самого прибора. Необходимо найти желтый провод с зеленой полосой, он отвечает за заземление устройства. Его надо убрать в сторону. Остальные провода, подведенные к термостату, следует замкнуть напрямую (любой железкой – скрепкой, отверткой или скрутить провода друг с другом).

Следующий этап – включение холодильника. Если шум двигателя будет ровным, то термостат нуждается в замене.

Снежная шуба в холодильной камере

Если для камеры характерна изморозь, то, чтобы понять, связана ли эта проблема с поломкой термореле, нужно сначала отключить холодильник от сети. В таком состоянии он должен пробыть не менее 5 часов. Нужно выяснить, через какое время после включения отключается компрессор.

Время должно соответствовать 40 минутам. Если устройство выключается быстрее, то следует уменьшить температуру, повернув переключатель в правую сторону. Датчик температуры стоит заменить, если вышеперечисленные действия не помогли устранить проблему.

Принцип работы устройства

Прямое назначение терморегулятора в холодильном агрегате – удержание заданного потребителем температурного режима. В компрессионных холодильных устройствах терморегулятор включает и выключает двигатель компрессора, а в абсорбционных – нагреватель. Устройство, регулирующее температуру в охлаждающих камерах, причисляется к манометрическим конструкциям. Это означает, что работа агрегата зависит от нестабильности давления его наполнителя (обычно газа) при колебании температуры.

Механический терморегулятор – это рычажное устройство, в котором есть силовой рычаг и контактная схема. Упругий элемент (трубчатый сильфон) терморегулирующей системы и пружина производят воздействие на силовой рычаг. Электрическую часть устройства от механической отделяет электроизолирующая прокладка.

Рабочие условия для фреона – концентрированный пар, давление которого зависит от температурных условий. В окончании трубки скапливается уже жидкий газ. Отрезок трубки, в которой происходит раздел парообразного фреона и жидкого, реагирует на колебания температуры. Именно этот отрезок находится в зоне охлаждения.

Устройство и принцип работы терморегулятора

Электронный термостат холодильника включает в себя температурные датчики (несколько – для разных камер) и управляющий модуль.

Принцип работы механического терморегулятора основан на изменении величины давления фреона в капиллярной трубке в случае понижения или повышения температурного значения. Основные части устройства:

• гофрированный сильфон с фреоном или другим хладагентом,
• трубочка, прикрепленная к испарителю,
• пружина,
• ручка регулятора,
• пластина,
• электрические контакты,
• корпус.

В целом устройство работает следующим образом. Как только температура в камере становится выше установленного предела , давление хладагента в трубке повышается, сильфон давит на пластинку, происходит замыкание контактов и подключение к цепи компрессора. Спустя время значения давления и температуры становятся ниже, происходит размыкание контактов и выключение компрессора.

На усилие, которое нужно приложить, чтобы сомкнуть или разомкнуть контакты, влияет пружина с присоединённой к ней ручкой регулятора. Поворачивая ручку, пользователь натягивает или ослабляет пружинку, и в результате для подключения или отключения компрессора требуется разное по интенсивности усилие. Таким образом можно регулировать степень охлаждения в камерах.

Месторасположение терморегулятора может быть как внутри, так и снаружи рефрижератора. В первом случае узнать термореле можно по маленькому пластиковому корпусу, установленному на панели. Если же устройство расположено снаружи, то выше двери рефрижератора, но в обоих вариантах – рядом с ручкой регулировки температуры.

Как правильно отрегулировать терморегулятор холодильника

Терморегулятор имеет ручное управление, а термостат — автоматическое. В моделях с электронным управлением оптимальную температуру устанавливают в градусах. В холодильной камере — от +4 до +6 °С, в морозильной — -18 °С. В агрегатах с механическим управлением ручку устанавливают в положение от 2 до 3,5, которое соответствует оптимальному режиму.

Случается, что необходима индивидуальная настройка термостата. Когда, например, агрегат работает много лет, температура на испарителе повышается из-за ряда причин (износа компрессора, старения теплоизоляции и др.). В результате увеличивается коэффициент рабочего времени техники. Либо после замены терморегулятора холодильник недостаточно морозит. Настраивать устройство самостоятельно не рекомендуется, регулировку лучше доверить специалистам, так как это долгий и сложный процесс. Так, процедура в 2-камерном агрегате занимает около суток, в 1-камерном — в 2 раза меньше.

Разберемся, как настроить терморегулятор холодильника. На корпусе устройства есть два регулировочных винта.

Они отвечают за диапазон включения и отключения по температуре и за перепад срабатывания. Регулировка одного винта смещает температурный диапазон. Так, если при заводских настройках термостат срабатывает при -10°С и +3,5°С, то при вращении они сдвигаются, например, в положение -5°С и + 8,5°С. После регулировки второго винта восстановление заводских настроек практически невозможно. Самостоятельная настройка терморегулятора может привести к поломке детали.

Рассмотрим, как отрегулировать термостат 2-камерного холодильника на примере Danfoss 25Т65. Сначала ручку управления ставят в среднее положение. Если закрутить центральный регулировочный болт, техника отключится. Если его немного открутить, длительность работы агрегата увеличится. Болт, расположенный снаружи, регулирует время простоя бытового прибора. Если его открутить, холодильник будет дольше стоять, если закрутить — меньше.

Признаки неисправности

Если холодильное устройство всегда работает на максимуме своих возможностей, не меняет режимы и не отключается, то нужно в обязательном порядке проверить работоспособность терморегулятора. Выполняется задача без извлечения устройства, но демонтаж потребуется в том случае, если рефрижератор вообще ни на что не реагирует или даже не включается. Ещё один повод заподозрить неисправность температурного реле – систематическое образование наледи на стенках.

Как проверить работоспособность температурного реле в домашних условиях

Сначала разберёмся, как поступить, если холодильная установка не отключается. Последовательность действий следующая:

• освобождаем холодильник и морозильнику;

• выдёргиваем вилку из розетки;
• устанавливаем максимально низкую температуру или режим моментальной заморозки;
• кладём внутрь холодильника (не морозилки) градусник, который отображает и минусовую температуру (поместить его нужно на среднюю полку, на дверь класть точно не стоит);
• закрываем дверцу рефрижератора и обратно включаем его;
• через 2 часа достаём градусник и проверяем показания.

Если градусник показывает 6–7 градусов, то с температурным реле всё в порядке. Иные числа – повод для обращения к мастеру по ремонту холодильников.

Если же проблема заключается в том, что техника вообще не включается, объяснение этому можно искать в неисправности сразу нескольких узлов и устройств. Но для начала стоит проверить термореле. Делают это так:

• отключают агрегат;

• снимают кожух;
• изучают систему проводов (к клеммам реле могут подходить 2 или 4 провода);
• замыкают провода;
• смотрят на реакцию (если компрессор заработал, то проблема кроется в термореле).

Тест проводится легче на старых моделях. У них всего 2 провода, замыкают оба. В новых устройствах не 2, а 4, да и производители не придерживаются единой цветовой символики. Поэтому искомые провода могут выглядеть следующим образом:

• коричневый (он отходит от вилки);
• чёрный, красный или оранжевый (от двигателя компрессора);
• зелёный, белый или жёлтый (от сигнальной лампы).

Перечисленные провода необходимо замкнуть, а вот четвёртый трогать не следует.

Важно! Гораздо надёжнее и проще демонтировать термостат и проверить его мультиметром. При наледи проводят тот же эксперимент, что и при невыключающемся холодильнике. Если показатели иные, а не 5–7 градусов, ручку регулятора поворачивают влево до полной остановки компрессора

Если положенное прекращение работы не наступает, то проблема действительно кроется в терморегуляторе

Если показатели иные, а не 5–7 градусов, ручку регулятора поворачивают влево до полной остановки компрессора. Если положенное прекращение работы не наступает, то проблема действительно кроется в терморегуляторе

При наледи проводят тот же эксперимент, что и при невыключающемся холодильнике. Если показатели иные, а не 5–7 градусов, ручку регулятора поворачивают влево до полной остановки компрессора. Если положенное прекращение работы не наступает, то проблема действительно кроется в терморегуляторе.

Где находится терморегулятор в холодильнике?

Найти его несложно. Он всегда напрямую связан с кнопкой или ручкой регулятора температуры, находится в непосредственной близости от приспособления для выставления режима. Точное расположение зависит от модели и года выпуска холодильника.

Возможные варианты размещения и способы получения доступа к механизму:

• Внутренняя часть морозильной камеры. Решение актуально для отечественных и некоторых иностранных холодильников, конструкцию которых сегодня можно охарактеризовать словом «устаревшая». Чтобы увидеть корпус температурного реле в этих моделях, достаточно открыть морозильник. На одной из панелей будет располагаться прямоугольная пластиковая коробочка. Внутри неё и находится искомый объект. Для получения доступа к нему снимают ручку терморегулятора и откручивают защитный короб. Последний иногда демонтируется достаточно легко, инструменты могут и не понадобиться. Потребуется лишь нажатие на защёлки.
• Наружная часть. В современных холодильных агрегатах реле размещено за пределами холодильной камеры, а именно в верхней части холодильника, над колёсиком. Для доступа к устройству понадобится крестообразная отвёртка. При помощи её откручивают саморезы, на которые крепится планка с сигнальной лампой. Но перед использованием инструмента, как и в предыдущем случае, нужно будет вытащить кнопку регулятора температурного режима.

Порядок замены реле температуры

Ремонт термостата холодильника самостоятельно большого количества времени не займет. Для примера возьмем холодильник “Норд”:

1. Снимите накладку верхней петли и открутите находящиеся болты.
2. Снимите дверь холодильного отсека.
3. После этого снимите заглушку непосредственно в крыше холодильника и выкрутите один винт — как правило, он обладает встроенным шестигранником.
4. Выкрутите саморезы, которые удерживают крышу, снимите ее.
5. Снимите ручку регулятора температуры.
6. Вытащите регулятор температуры, перед этим открутив 2 самореза, при помощи которых крепится кронштейн.
7. Замените узел на новый и произведите все действия, но уже в обратном порядке.

По большому счету, где бы ни находился терморегулятор, его ремонт выглядит приблизительно одинаково:

Доберитесь непосредственно до самой детали.
Отсоедините капиллярную трубку от самого тела испарителя.
Осторожно вытащите ее непосредственно из корпуса.
Отсоедините реле.
Осторожно вставьте новую сильфонную трубку, а затем надежно закрепите ее на самом испарителе.
Подключите все необходимые провода и прикрепите реле на место.

После того, как ремонтные работы по замене будут окончены, необходимо проверить исправность техники. Читайте на нашем сайте о том, как установить температуру в холодильнике Самсунг Ноу Фрост.

От исправности терморегулятора зависит корректность работы холодильника. При серьезных поломках терморегулятора в холодильнике требуется замена элемента

Чтобы правильно установить новый компонент, важно предварительно разобраться в особенностях конструкции

Правила демонтажа термореле

Если холодильник вообще не включается, провести описанную выше диагностику будет невозможно. Вероятной причиной поломки можно назвать сбой электрики этого элемента.

Но проблемой может стать и неисправность компрессора, например, сгоревшая обмотка двигателя. Чтобы понять, нуждается ли термореле в замене, его придется снять с холодильника для исследования.

Обычно терморегулятор находится рядом с регулировочной ручкой, с помощью которой выставляют температуру воздуха в холодильной камере. Двухкамерные модели снабжены набором их двух таких ручек

Сначала нужно отключить холодильник от сети. Теперь следует обнаружить место, где он располагается, как было описано раньше. Обычно нужно снять регулировочную ручку, удалить крепеж и снять защитные элементы.

Затем необходимо внимательно осмотреть прибор, обратив пристальное внимание на провода, по которым подведено электропитание. Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской

Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом

Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом

Все они имеют различную цветовую маркировку в зависимости от назначения. Обычно для заземления берут желтый провод с зеленой полоской. Этот кабель нужно оставить в покое, а вот все остальные следует отсоединить и замкнуть друг с другом.

Теперь холодильник снова включают в сеть. Если прибор по-прежнему не включается, вероятно, терморегулятор исправен, а вот с компрессором имеются серьезные проблемы.

Если холодильник совсем не включается, причиной может быть не только неисправность термореле, но и поломка компрессора, например, перегоревшая обмотка двигателя

Если же двигатель заработал, можно сделать однозначный вывод о том, что реле нуждается в замене. Перед началом работ не помешает вооружиться смартфоном или фотоаппаратом, чтобы последовательно фиксировать все операции.

При установке нового термореле эти изображения могут оказаться очень полезными, особенно для новичков.

Нужно четко запомнить какая жила кабеля была использована для каких целей. Обычно для соединения термореле с электромотором используют провод черного, оранжевого или красного цвета.

На ноль ведет коричневая жила, желто-зеленый провод обеспечивает заземление, а чисто желтый, белый или зеленый — соединен со световым индикатором.

Для подключения термореле используются провода с различной цветовой маркировкой, нужно запомнить назначение каждого провода, чтобы не перепутать во время обратной сборки

Иногда снять испорченный регулятор бывает непросто, особенно при его наружном размещении. Например, в некоторых моделях холодильников “Атлант” приходится полностью снимать с петель дверцу камеры.

Для этого необходимо удалить накладку, которая установлена над верхней петлей, и открутить скрытые под ней болты.

Перед тем, как удалить ручку регулировки, приходится также снимать заглушки и откручивать крепеж. Все эти операции нужно проделывать аккуратно.

Крепежные элементы и накладки лучше хранить в небольшой емкости, чтобы они не потерялись. Собственно терморегулятор обычно привинчен к кронштейну, его нужно аккуратно снять, открепить и вынуть.

Если терморегулятор расположен внутри холодильной камеры, обычно он скрыт под пластиковым кожухом, где также может быть смонтирована лампа для освещения

На его место устанавливают новый терморегулятор, придерживаясь обратного порядка сборки. Иногда поломка терморегулятора связана с неисправностью так называемой капиллярной трубки или сильфона. Если заменить только этот элемент, реле можно оставить.

Чтобы выполнить эту процедуру, придется вынуть термореле, придерживаясь описанного выше способа. Сильфон нужно отсоединить от испарителя и аккуратно вынуть из корпуса прибора.

Теперь устанавливают новую капиллярную трубку, присоединяют ее к испарителю, а реле монтируют на прежнее место, и присоединяют отключенные провода.

Признаки поломки реле температурного режима

О том, что вышел из строя терморегулятор, свидетельствуют следующие признаки:

• компрессор работает с небольшими перерывами или без них;
• температура в камере понизилась до 0°С;
• стены покрылись льдом;
• агрегат не включается после отключения;
• в камере тепло;
• лужа под бытовой техникой.

Такие признаки могут говорить и о поломках других деталей агрегата, но термостат проверяют в первую очередь.

Если мотор холодильника работает безостановочно, исправность детали проверяют с помощью термометра. Для этого агрегат отключают от сети, вынимают все продукты, производят разморозку. После этого прибор включают и устанавливают максимально низкую температуру. В центр камеры помещают термометр и оставляют на 2 часа. Затем проверяют показания. Снижение температуры до +6°С говорит об исправности детали. Если в холодильнике теплее или холоднее, значит, термостат нуждается в замене.

Если внутри камеры образовалась наледь, диагностику проводят иначе. Во время работы компрессора регулировочную ручку поворачивают в сторону увеличения температуры внутри камеры. Исправная деталь зафиксирует нужный уровень и остановит мотор. Если этого не произойдет, терморегулятор придется поменять.

Когда холодильник не включается, для проверки находят два провода, которые входят в термостат. Их отсоединяют и замыкают. Если агрегат заработал, значит, реле неисправно.

Специалисты для диагностики термостата применяют мультиметр. Для этого деталь демонтируют. На тестере выставляют режим «сопротивление». Сильфонную трубку опускают в холодную воду и держат 2-3 минуты. Затем проводят проверку. Если на экране тестера при режиме «прозвон цепи» появилась цифра 1, значит, деталь сломана. Если ноль — она рабочая.

Как правильно заменить термостат?

• Корпус холодильника следует частично разобрать. Это позволит получить доступ к термостату, чтобы произвести его замену. В различных моделях холодильников делается это разными способами. Иногда нужно снять верхнюю крышку, а порой достаточно лишь снять блок управления.
• Чтобы снять термостат, необходимо отсоединить его контакты. Эта процедура может отличаться. Это зависит от того, какой тип управления используется в холодильнике — электронный или же электронно-механический.
• Неисправный регулятор температуры следует заменить исправным. Помимо этого устанавливается термопара, а также сенсор. Подбирать новый прибор следует таким образом, чтобы его характеристики, совпадали с теми, что имело устройство установленное на заводе изначально. Провода можно просто скрутить или же припаять их между собой. После чего на месте соединения должна быть установлена термоусадочная трубка. Это не даст разорваться проводам в месте соединения, а также предохранит от воздействия влаги. Новый регулятор нужно проверить на работоспособность, если всё в норме, то на нём следует выставить требуемый уровень температуры.
• Собирать холодильную установку необходимо в обратном порядке. После того, как сборка будет завершена, нелишним будет ещё раз проверить термостат.

Если вся технология по замене терморегулятора соблюдена, то даже право на гарантийное обслуживание не будет потеряно, а устройство будет ещё длительное время работать без сбоев.

Неисправности

Термостаты сигнализируют о поломке следующими признаками:

• Морозильный отсек либо зона холодильника не замораживает или переохлаждает продукты.
• Включение компрессора происходит в беспорядочном режиме. За этим следует сбой в температурных показателях. Если холодильник оснащен аварийным сигналом, он проинформирует пользователя о неисправности.
• Не работает одна или все камеры. В холодильниках, оборудованных несколькими регуляторами, остановится функционирование того отсека, термодатчик которого вышел из строя. Если в холодильнике одно термореле, то нарушится работоспособность всего агрегата, при этом подсветка будет активна. Бытовой прибор с электроуправлением выдаст на экран ошибку.
• Компрессор рефрижератора не включается или не отключается. В таком случае холодильник не набирает нужные температурные показатели. При переходе в «спящий режим» агрегат больше не запускается. Если деактивация компрессора не происходит, морозильный отсек покрывается коркой из льда, а задняя поверхность камеры — толщей инея.

При наличии хотя бы одного из выше перечисленных признаков потребуется замена терморегулятора.

Выводы и полезное видео по теме

Здесь подробно показан процесс замены терморегулятора на примере холодильника АТЛАНТ:

https://youtube.com/watch?v=gqMQ4v1apzQ

Интересные советы по диагностике состояния реле и его замене на примере двух моделей холодильников содержатся в этом видео:

Процедуру замены терморегулятора нельзя назвать слишком сложной. Однако при неправильном обращении с этим элементом можно только ухудшить ситуацию

Подробное изучение процедуры выполнения ремонта и внимание к деталям помогут восстановить работоспособность холодильника

 При замене терморегулятора в холодильнике могут возникнуть незначительные изменения в работе терморегулятора, а именно, холодильная либо морозильная камеры могут выдавать недостаточный холод.     Причина плохой  работы холодильника здесь может быть в единственном, — не отрегулирован терморегулятор.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin
