Последовательность работ
- Аппарат отключают от питания.
- Отсоединяют шланг от корпуса (при этом тщательно проверяют отверстия на предмет засорения).
- Выкручивают все соединительные шурупы, включая скрытые под кнопками и другими съемными деталями винты (для удобства все мелкие детали лучше складывать в отдельную устойчивую емкость).
- Аккуратно снимают крышку корпуса.
- Достают пылесборник и снимают все фильтры.
- Внимательно осматривают каждый элемент по отдельности: потемнения фильтрующих материалов свидетельствуют о необходимости замены или проведения чистки (возможно мойки для губчатых фильтров); также понадобится тщательная продувка и удаление пыли из всех доступных узлов (можно воспользоваться другим пылесосом со специальным соплом, работающим на выдув).
После тщательной ревизии всех рабочих механизмов и бережной очистки от внутренних загрязнений, конструкцию вновь соединяют. Сложностей вопрос, как собрать пылесос Самсунг, обычно не вызывает, ведь процесс полностью противоположный предыдущему. Особенно, если все детали от разборки раскладывать аккуратно и поочередно по группам принадлежности. Можно заранее покадрово запечатлевать процесс по операциям, чтобы легко все собрать назад.
Если соблюдать простые правила по уходу, то качественный пылесос Samsung прослужит очень долго, облегчая в разы жизнь современного пользователя, ведь с добротным аппаратом возможно быстро и без проблем убрать все жилище, создав в доме чистоту и уют.

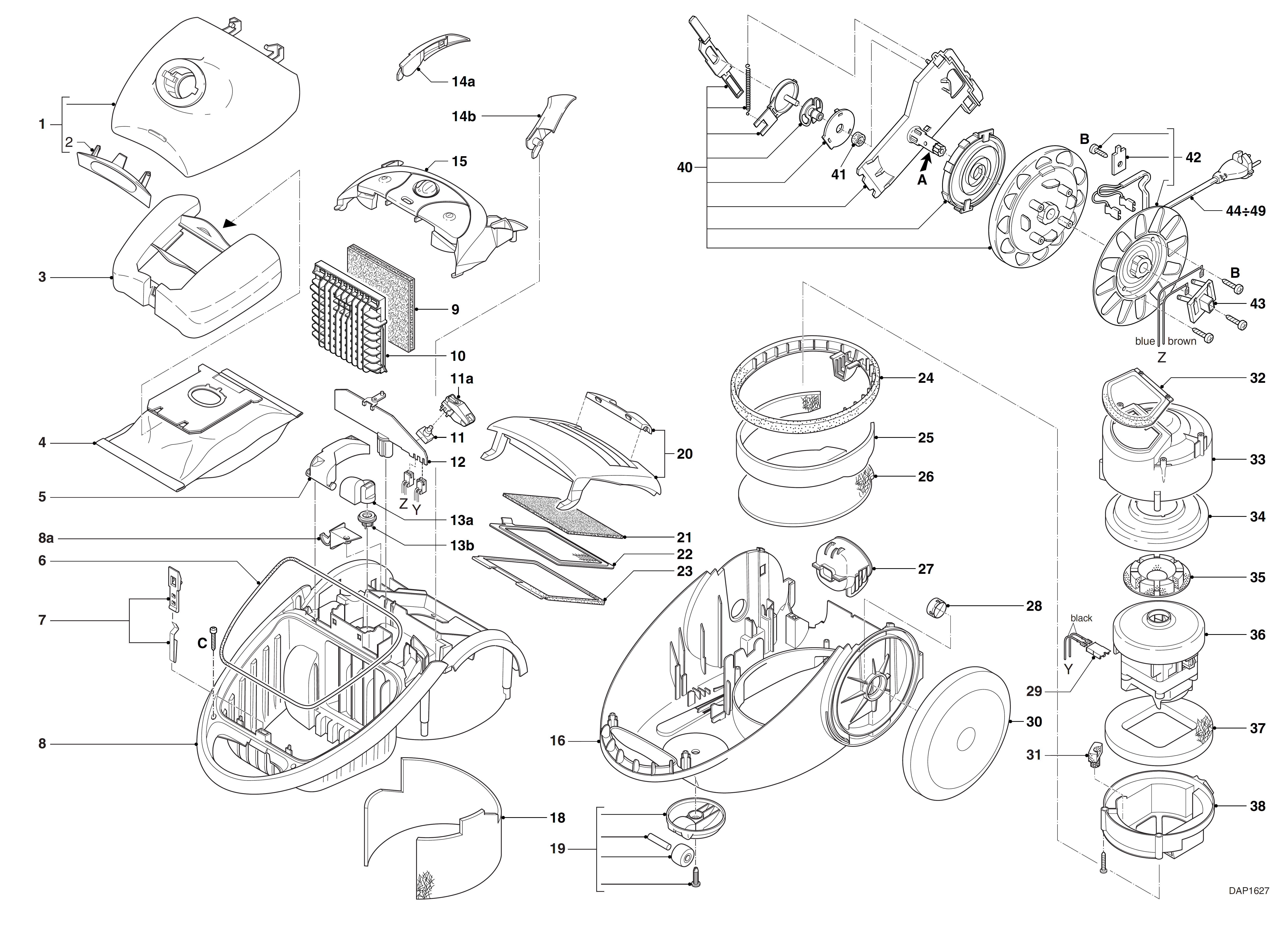

Последовательность разборки пылесоса на примере Samsung 1600w
Разборка любой техники начинается с подготовки. И верной последовательности. Нельзя достать до сердца прибора, пока не снимем все, что его прикрывает.
Вы можете самостоятельно разобрать пылесос, используя инструкцию.
Открыть можно так:
- Отсоедините все, что может мешать и раскручивайте корпус. Отверткой откручиваем все винтики, в том числе и потайные, могут быть возле кнопок. После откручивания всех деталей, что могут держать оболочку пылесоса – снимите ее. Если не вышло, осмотрите еще раз, возможно, есть потайные защелки.
- Отсоедините электрический монтаж. Увидеть его можно на разъемах.
- Из всего пластикового корпуса снимаем двигатель, открутив его от станины.
Правильно проведенная диагностика является залогом успеха.
Разборка двигателя
Сердце пылесоса имеет пошаговый процесс раскрытия.
- Для начала нужно снять крыльчатку. Но для этого необходимо выполнить определенные действия. Снимите переднюю часть кожуха. Тонкой отверткой отгибайте сбоку кожуха, чтобы отвертка попала внутрь. Отодвиньте верхнюю часть кожуха, и крыльчатка станет доступной.
- Откручиваем гайку на крыльчатке.
- Снимаем винты корпуса, но щетки к этому моменту нужно уже убрать.
- Вытяните якорь.
- Резьбовыми съемниками снимите подшипник.
Фильтры забиваются, мусор плохо втягивается, на мотор дополнительная нагрузка и в итоге он ломается.
Как отремонтировать пылесос Samsung своими руками?
Чтобы не повредить устройство, необходимо знать не только как разобрать дома пылесос Самсунг 1600w или любой другой мощности, но также и как можно после ремонта собрать пылесос Самсунг. Только при грамотном и правильном подходе можно будет восстановить его работоспособность.
Как разобрать корпус?
Верхняя часть корпуса закреплена саморезами. Их нужно выкрутить, после чего крышка легко снимается . При необходимости снятия пылесборника нужно открутите дополнительно винты под ним.
Под крышкой корпуса находится материнская плата. Если имеется уверенность в том, что этот компонент не привел к сбоям в работе, то его следует аккуратно убрать, чтобы исключить случайное повреждение в процессе проведения диагностики.
Винтовое крепление
Для снятия винтовых креплений используют отвертку или шуруповерт. Для разборки корпуса большинства моделей понадобиться выкрутить:
- В передней части крышки – 2 самореза.
- С противоположной стороны попарно под ручкой и с торца – 4 самореза
Крепление на защелках
В некоторых моделях используются для соединения элементов корпуса защелки. В этом случае крышка фиксируется пластиковыми замками и пазами с выступами.
Для вскрытия корпуса пылесоса нужно использовать тонкий металлический или пластмассовый предмет. К примеру, инструментом может послужить линейка из металла.
Крепление внутренних сборок
На электронная плата управления электродвигателем установлено много компонентов. Это микросхема, кнопка управления, резисторы и пр. Они фиксируются различными способами. При необходимости замены компонента снимать его следует, учитывая вид используемого крепежа.
Очистка внутренностей пылесоса от строительной пыли
Если после разборки на внутренней поверхности была обнаружена строительная пыль, то ее можно легко выдуть, используя другое исправное устройство. Как вариант для такого действия допускается использовать вентилятор.
Другие способы удаления пыли:
- Использование кисточки с мягким ворсом;
- Промывка чистой проточной водой.
- Очистка специальными жидкостями.
Подробная инструкция, как почистить пылесос в домашних условиях, представлена в этой статье.
Удаление загрязнений водой
С помощью проточной воды разрешено промывать пластмассовые компоненты. Дополнительно следует использовать кисточку с мягкой щетиной. В частности, такой способ подходит для очистки барабана с кабелем питания.
Сухая уборка
Ее используют для очистки от пыли кожуха двигателя и других поверхностей внутри корпуса, в том числе и платы. При проведении мероприятий следует пропылесосить внутренние части корпуса. Желательно обдуть все щели обмотки и коллекторные пластины.
Разборка электродвигателя
Самостоятельная разборка электродвигателя нежелательна. Это связано с тем, что при некорректной сборке можно нарушить центровку якоря. Это увеличивает риски возникновения при больших оборотах биений и вибраций, которые разбивают подшипники.
Проверка под нагрузкой
Проверку под нагрузкой после ремонта пылесосов Самсунг проводят только в сервисных центрах на специализированных стендах. В домашних условиях можно обойтись без такого тестирования
Важно собрать пылесос в обратной последовательности разборке
Для этого можно фиксировать каждое действие фото или воспользоваться, имеющимся в сети видео. Также поможет правильно выполнить все работы инструкция производителя.
Доводилось ремонтировать пылесос своими руками?
ДаНет
Что делать, если вышел из строя двигатель
При выходе из строя двигателя или его отдельных элементов действуйте по ситуации. Как уже было сказано, замену щёток и прочистку коллектора можно сделать самостоятельно
После разборки корпуса вы можете сами определить работоспособность двигателя, проверив его под нагрузкой. Для этого частично соберите пылесос, тщательно соблюдая последовательность действий. Перед тестированием не устанавливайте фильтры и пылесборник: так будет лучше видна работа агрегата при запуске. При запуске оцените:
- наличие посторонних запахов;
- степень нагрева проводов;
- степень нагрева изоляционных слоёв;
- работу щёток двигателя и его коллектора (не сильно ли они искрят).
Если работа пылесоса сопровождается привычным монотонным гудением — значит, ремонт прошёл успешно.
Некоторые неисправности и поломки у пылесосов «Самсунг» можно устранить самостоятельно, но некоторые неисправности могут оказаться не по силам. При серьёзных повреждениях двигателя не пытайтесь разобрать его «до упора». Иногда дешевле купить новый пылесос, чем менять двигатель у старого агрегата.
Профилактические меры
Лучше не лечение проблемы, а ее профилактика. Это относиться ко всему и к пылесосам тоже. Как она выглядит? Базовый уход: вовремя заменять мешок для сбора пыли или опустошать его.
Каждая техника имеет свои слабые стороны.
Немаловажной деталью есть щетка. Очистка для ее ворса тоже не должна проходить стороной. Если пылесос предназначен для сухой уборки, не стоит им засасывать воду и другие жидкости, они будут накапливаться внутри
Это приводит к поломке
Если пылесос предназначен для сухой уборки, не стоит им засасывать воду и другие жидкости, они будут накапливаться внутри. Это приводит к поломке.
Чаще чистите пылесос для увеличения его срока годности.
Сохраняйте гарантийный чек после покупки пылесоса, если он у вас есть. Большинство видов поломок могут починить специалисты. Если нет его или другой вид поломки, не бойтесь пользоваться видео с интернета, где умельцы подскажут, как отремонтировать сломанный пылесос самсунг своими руками.
Процесс чистки внутренностей, чем лучше
Неприятный запах и гул пылесоса при уборке помещения могут быть следствием скопления пыли внутри данного аппарата. Для чистки используйте щетки с мягкой щетиной, пылесос средней мощности со специальными принадлежностями и вискозные салфетки.
Можно ли делать влажную обработку
Чистка пылесоса изнутри производится сухими методами, не нарушающими токопроводящие дорожки платы. Для этого воспользуйтесь тонкой мягкой щеткой или комнатным вентилятором. Если химчистка не позволяет справиться с загрязнениями, применяется влажная обработка, но все детали максимально быстро просушиваются.
Пластиковые детали промываются под проточной водой. Сборка производится после полного высыхания всех элементов. Сухая чистка помогает удалить грязь с кожуха мотора, барабана и кабеля. Если кожух нельзя очистить щеткой или пылесосом, можно использовать влажную вискозную ткань, но влага не должна попадать в контур.
Особенности разборки пылесосов по брендам и моделям
Каждый человек задумывается о проведении ремонта, как только слышит шум в двигателе. Причиной этому может быть грязь и пыль, скопившаяся внутри системы. Чтобы проверить, необходимо произвести разборку. Для этого потребуется пинцет, тиски, отвертки, кусачки, смазка. В процессе ремонта техники от компании самсунг, соблюдайте все правила безопасности, если не желаете, чтобы восстановление закончилось травмой для вас. Во время процедуры не включайте агрегат в сеть.
Samsung
Разбирать технику Samsung следует в строгом порядке:
• для начала снимите контейнер, в котором собирается пыль. Затем проведите демонтаж двух фильтров;
• при помощи отвертки удалите все болты, расположенные под снятыми фильтрами;
• после этого можете снять оболочку, она снимается легко, без приложения особенных усилий;
• сможете приступить к чистке корпуса. Для удаления пыли используйте кисточку или тряпку, но не влажную.
Все модели от компании Самсунг созданы с учетом трех основных видов фильтров, именно от них будет зависеть способ ухода: сухой мешок, аквафильтр, циклон.
Electrolux
Разборка пылесоса Электролюкс в некоторых моментах отличается от других производителей.
• Для начала необходимо открыть отсек, где собирается пыль. Снимаем все винты и проводить демонтаж решетки. Изготовитель крепит ее обычно при помощи шурупов и других видов крепежей.
• После этого снимаем крышку с пылесборника и кнопок управления. Обычно они расположены под одним блоком. Как только эта процедура будет завершена, необходимо достать пылесборник. Его крепят на защелках, но зависит от вида агрегата.
• Далее можно будет отделить оболочку от основания. Сделать это можно после того, как открутили несколько болтов
Обращайте внимание, что крепеж может быть не один, изучите детально всю конструкцию
• Как только пылесборник был снят, половина процедуры уже пройдена. Затем замените фильтр, расположенный на входе шланга. Отключите провода, подсоединенные к двигателю.
• После этого можно проводить разбор мотора. Демонтируйте кожух, для этого достаточно иметь линейку из металла.
• Стоит позаботиться еще о снятии крыльчатки. В моделях Электролюкс, эту деталь садят на клей, так что для демонтажа придется использовать растворитель.
• Теперь вы сможете открутить все болты и рассмотреть двигатель.
Как только произвели все процедуры, осмотрите механизм на предмет поломок.
Без разницы, идет ли речь о 1600w, 1800w или Extra 1400w, процедура разборки будет приблизительно одинаковая. Вне зависимости от вида агрегата, сердце его – двигатель. Именно он втягивает пыль в систему, а фильтр оберегает все детали от проникновения грязи. Ремонт устройства своими руками имеет смысл только в том случае, если сердце устройства абсолютно исправно и бесперебойно работает. Разбор рекомендуем проводить только если нужно сменить щетки, смазать подшипники. Основное преимущество в том, что все приборы внутри похожи друг на друга, разница есть только в механических деталях:
• элемент для сбора пыли;
• корпус;
• щетка.
А сам прибор остается неизменным. Поэтому если вы разбирали модель Филипс, у вас не возникнет трудностей с LG или Сименс.
При этом значительно может быть усложнен процесс только в моющих устройствах. В них присутствует водяная помпа, именно она передает воду в пылесборник и устанавливается на его ходе. Поэтому кроме всех описанных процедур, потребуется откручивать и ее.
Причины, по которым производят разбор пылесоса Samsung SC 4520
Систематический уход за пылесосом заключается в снятии всех компонентов, от циклона, в пылевом гнезде до фильтров. При этом отсек с управлением, и мотором всегда остается закрытым, только очищенный воздух омывает корпус двигателя, охлаждая его. В эту, запретную для владельца часть, нам придется получить доступ путем разборки пылесоса Самсунг модель SC4520.
Предварительно следует провести полную диагностику внешних компонентов. Только убедившись, что без разборки не обойтись, можно браться за вскрытие корпуса.
- При нажатии на пусковую кнопку, инструмент не включается. Нужно проверить состояние сети, есть ли ток в линии, проверить шнур на разрыв.
- Громкий шум может случиться, если в трубах или в щетке застрял носок, забились фильтры или переломился шланг. Иногда есть свист, извещающий о нарушенном уплотнении. От этого и мотор может нагреваться, и всасывание уменьшится.
- Линии чистые, а сила всасывания мала, шумит аппарат негромко, посмотрите, как установлен регулятор и не открыта ли заслонка на ручке.
Если точно установили, что внешних причин нет, убираете фильтры, отсоединяете шланг, закручиваете провод на катушку и организуете рабочее место для разбора корпуса.
Причины проникновения в закрытый блок:
- Громкий шум с дополнительными нехарактерными звуками и небольшая мощность всасывания.
- Отказ кнопки пуска, регулирования мощности, сматывания шнура.
- При отключенных коммуникациях, снятых фильтрах, подсос в гнезде крепления шланга слабый или отсутствует, определяется прикладыванием листа картона.
- Корпус пылесоса греется, срабатывает тепловое реле, появляется запах горелой изоляции, видны искры.
- Пылесос поработал, как строительный, требуется почистить внутреннюю полость от пыли.
Почему так много?
Если рассмотреть шильдики старых «Ракет», «Юпитеров» и подобных им «оттуда», то обнаружится, что потребляли старые от сети по 350-450 Вт, а современные пылесосы берут по 1200-2000 Вт. Происки проклятых буржуинов после развала СССР? Нет, все тут честно, дело совсем в другом.
Более 30 лет тому назад медики заметили, что горничные в отелях, уборщики театральных залов и другие люди, постоянно пользующиеся пылесосами, заболевают силикозом почти так же часто, как шахтеры. Оказалось – обычная пыль в пылесборнике дробится, выделяя очень вредные частицы размером 1-10 мкм (микрон).
Пылесосы стали делать с 2-3 ступенчатой очисткой воздуха, но на продувку микрофильров понадобилась дополнительная мощность мотора. А покупатели все как один желали, чтобы пылесосы стали тише, легче и меньше. Т.е., более мощный мотор пришлось делать компактнее и снабжать менее эффективным малошумным вентилятором.
УПАКОВКА
Коробка прямоугольная, картонная. Транспортные вырезы расположены на концах.
Хочу отметить, что на коробке синим цветом показана модель пылесоса в максимальной комплектации с возможностью регулировки мощности кнопкой включения. Внутри коробки упакован белый пылесос, без возможности регулировки рабочей мощности, с помощью кнопки включения, в комплект не входит телескопическая трубка, а также панель управления пылесосом на ручке.
Передняя и задняя поверхности коробки зеркальные.
На левой стороне изображен пылесос с технологией воздушной трассы, направление до транспортной компании, штрих-код, название модели, цвет и страна происхождения.
Справа показана последовательность очистки вакуумного контейнера.
Внутри коробки пылесос защищен от пыли полиэтиленовым пакетом; отсутствуют дополнительные защитные элементы, например, пенопласт.
Мелкие неисправности и их устранение
Если пылесос начинает «чудить» – неправильно выполнять свои функции, громко шуметь, вибрировать – ему требуется помощь.
Чаще всего причиной неисправности является сам процесс уборки: полностью заполнился мешок для пыли или забился мусором один из фильтров.
На самом деле частичная разборка пылесоса является этапом регулярного обслуживания, особенно это касается моделей с многоступенчатой системой фильтрации
Одни пылесосы разбираются легко, другие требуют определенных знаний. Чтобы не ошибиться, рекомендуем чаще заглядывать в инструкцию, которая снабжена схемами и подсказками.
Обычно с проблемой можно справиться своими силами. Но если вы не сильны в ремонте техники, лучше отнести прибор в сервисный центр, к специалистам.
Проблема #1 — резко упала мощность всасывания
Если вы заметили, что пыль слабо всасывается, а мелкий мусор и вовсе остается на полу нетронутым, придется выяснить причину путем частичной разборки. Для начала следует убедиться, что с трубой, шлангом и щеткой все в порядке.
Порядок действий:
- отсоединить шланг от пылесоса;
- отделить трубу от шланга;
- снять насадку;
- внимательно осмотреть каждую часть;
- попытаться продуть трубу и шланг.
Если в один из элементов попал крупный предмет (полиэтиленовый мешок, носок, лист бумаги), нужно аккуратно достать его, затем произвести сборку в обратном порядке и попробовать запустить прибор.
Нередко причиной слабой тяги бывают накрученные на щетку волосы или куски крупного мусора, застрявшие в изогнутом отводе насадки. Если причину не устранить без разборки, придется открутить крепеж и отделить наружные элементы
Иногда тяга ослабевает просто потому, что случайно задели регулятор мощности и установили на минимум. Обязательно проверьте его перед любыми действиями по разборке.
Проблема #2 — засорились фильтры пылесоса
Необычный звук, слабая тяга, остановка работы – последствия засорения фильтров. У приборов с индикатором заполнения это можно определить и по загоревшейся красной лампочке. В современных приборах предусмотрено все, чтобы фильтры доставались легко и быстро.
Обычно требуется произвести очистку двух основных элементов – пластикового циклонного фильтра (прозрачного резервуара с отделениями) и губки, заключенной в пластиковый контейнер. Но иногда следует заменить HEPA фильтр, а у моющих агрегатов – дополнительную защиту двигателя.
Фотоподсказки для разборки, очистки и замены:
Галерея изображений
Фото из
Чтобы вытряхнуть пыль из резервуара и убрать волосы, намотавшиеся на циклонный фильтр, нужно нажать на кнопку, отсоединить бункер от корпуса и снять крышку
Чтобы добраться до фильтра тонкой очистки, необходимо снять крышку, которая находится в задней части прибора
Если фильтр чистый, то причина не в нем — устанавливаем его на место. Грязную деталь лучше заменить новой, хотя некоторые пытаются ее отстирать
Самая мелкая пыль остается в губчатом фильтре. Он обычно вставлен в крышку резервуара и заключен в небольшой пластиковый контейнер. Губка хорошо моется мыльной водой
Контейнер с циклонным фильтром
Пластиковая решетка для защиты HEPA фильтра
Новый HEPA фильтр для Самсунга
Губчатый фильтр в контейнере
Как видите, разборка пылесоса Самсунг для чистки фильтров элементарна и проводится быстро. Элементы моют в теплой воде с неагрессивным моющим средством. Затем их нужно высушить и произвести обратную сборку.
Проблема #3 — прибор не включается
Стандартная проверка при неработающем приборе – на включение его в сеть. Убедитесь, что вилка шнура питания воткнута в розетку, а кнопка регулировки мощности установлена на нужном делении.
Обычно приборы марки Самсунг оснащены светодиодными индикаторами. При правильной работе они горят зеленым светом, при заполнении пылесборника – красным
Если индикация не работает, а пылесос не издает шума, скорее всего, придется чинить или менять двигатель. Но возможны и проблемы с платой, поэтому разборка корпуса необходима в любом случае.

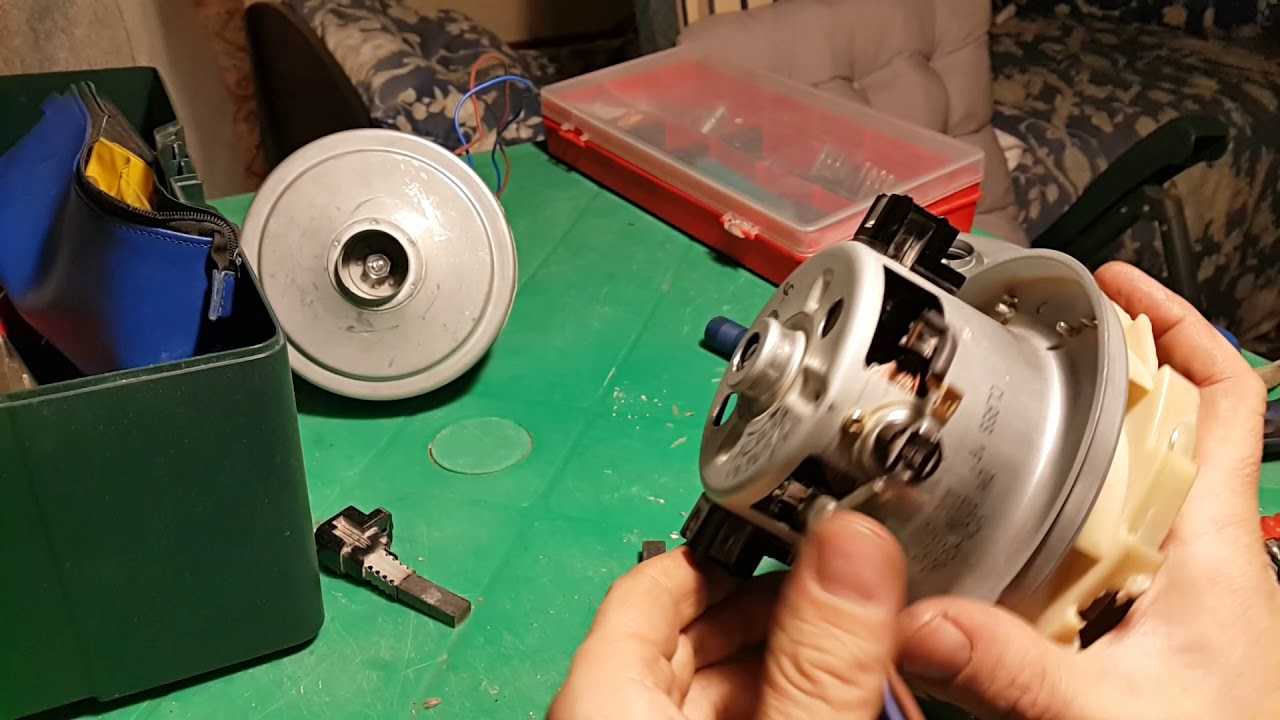

Ремонт и замена двигателя
Признаки, что вам надо проверить мотор пылесоса:
- прибор гудит или шипит при подключении к сети,
- пылесос слабо всасывает пыль, не всасывает ее или вовсе «выплевывает»,
- от прибора идет запах гари.
Для начала осмотрим двигатель визуально: сгоревшие элементы или оборванные провода могут быть видны сразу. Разрыв проводов чаще происходит, если они изготовлены из алюминия, который при вибрациях легко повреждается. Обычно целостность проводов нарушается в местах их крепления.
Затем проверим работоспособность мотора: вытащим его, зажмем в тиски, установим клеммы с изоляцией и подадим на них напряжение. Если пойдут искры, скорей всего, внутри электромотора много пыли и мелкого мусора. Пыль также скапливается в крыльчатке, откуда ее необходимо вычищать.
Работе могут мешать:
- разбалансировка крыльчатки;
- выход из строя подшипника;
- износ щеток по бокам коллектора;
- смещение уплотнительного кольца при входе в вентиляторное отверстие — его нужно почистить и поставить на место;
- передавленные или поврежденные провода — их следует прозвонить;
- перегорание термического предохранителя на корпусе мотора.
После диагностики и ремонта продуйте двигатель от оставшейся внутри пыли. С первого раза это вряд ли получится. Повторяйте до тех пор, пока не перестанет выдуваться пыльное облако.
Ремонту двигателей посвящена отдельная статья:
При установке нового двигателя на пылесос Samsung отсоедините клеммы от поврежденной детали и подключите к новой. Новый электродвигатель может незначительно отличаться модификацией. Главное требование — полное сходство отверстий и щеток, так как двигатель вставляется в корпус единственным образом. Он должен встать идеально, с полным совпадением всех выемок и впадин, развернуть мотор не получится. Затем закрутите резинку или другие уплотнительные элементы, ввинтите убранные саморезы и наденьте обратно кожух.
В видео ниже представлен процесс разборки пылесоса и замены двигателя:
Готовимся к разборке
Прежде, чем приступить к ремонту, необходимо все для этого подготовить. В первую очередь, понадобится инструментарий. Ничего необычного в него не входит: набор отверток, пассатижи, набор головок, шило, маленький молоток – этого будет достаточно. Дополнительно нужно иметь жидкость WD-40, смазку EP-2 или Литол -24, паяльник и чистую ветошь. Для прозванивания электрических цепей понадобится обыкновенный тестер.
