Что такое подвесная система шкафа купе?

Что такое направляющие для шкафа-купе?

Направляющие в шкафу-купе или треки — это «дорожки» из алюминия, в которых передвигаются двери-купе на роликовых механизмах.

Направляющие бывают верхние и нижние, разных конфигураций и размеров — под них, соответственно, подбираются и роликовые механизмы.

Также направляющие бывают двухканальные и одноканальные — под параллельное раздвижение 2, 3, 4 и более дверей и под движение одинарной двери.

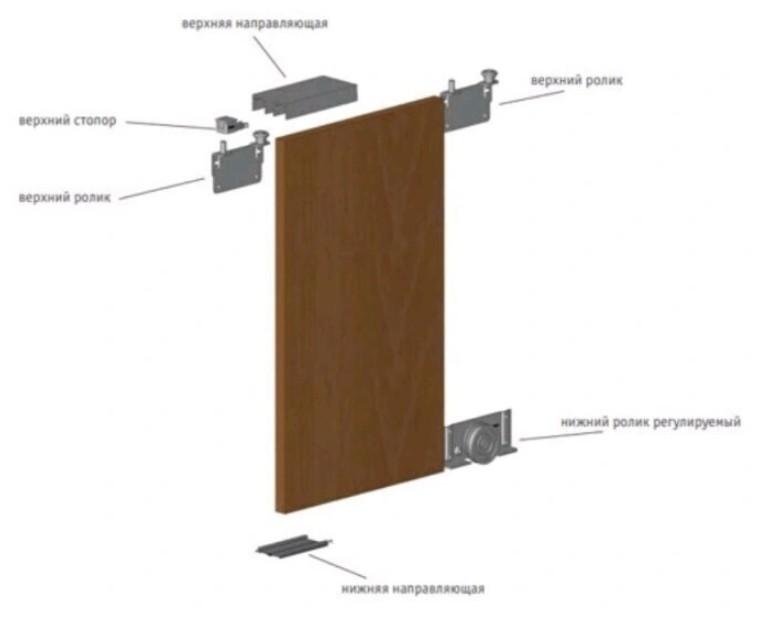

Верхняя направляющая фиксирует двери в шкафу, верхние ролики скользят внутри дорожек — поддерживают, но не обеспечивают ее движение.

Движение дверей-купе зависит от нижних роликов, их большие колеса «ездят» внутри дорожек нижнего трека, который также создает и опору для дверей-купе. Поэтому такая система купе называется нижнеопорной.

Верхний трек Premial

В системе алюминиевого профиля Premial верхняя двухканальная направляющая Ш-образной формы с шириной каждой дорожки 37,5 мм. У других производителей возможна другая ширина, поэтому двери на наших надежных роликах Premial Red/Grey могут не подойти по размеру.

В нашем ассортименте также есть одинарная верхняя направляющая. У одинарной направляющей также ширина внутреннего канала — 37,5 мм.

Высота видимой части верхней направляющей — 40 мм. По бокам профиль слегка «вдавлен» внутрь корпуса, чтобы надежнее фиксировать верхние ролики. Это должно удерживать дверь-купе внутри треков, чтобы дверь не вылетала (не выпадала) при движении.

Также именно верхний трек отвечает за удобство открывания/закрывания дверей — потому что на дверь вместо верхних роликов можно поставить доводчики для мягкого доведения двери в положенное место.

Нижний трек Premial

Нижних направляющих в системе Premial — две конфигурации. Премиальная нижняя направляющая с полукруглыми сводами и высокими дорожками 8 мм (рекомендуем использовать высокие стальные стопоры) и классическая нижняя направляющая с косым сводом и высотой дорожки 6 мм.

Оба трека надежны и функциональны. Межцентровое расстояние в премиальной направляющей — 40 мм, в классической — 38,5 мм. Другие параметры вы можете сравнить на схемах в нашем Техническом каталоге на стр. 5.

Есть и одинарная нижняя направляющая — по строению она похожа на классическую, у нее также косой свод и высота дорожки, в которой двигается колесо нижнего ролика, — 6 мм. Ширина однополозного нижнего трека 25 мм.

Зачем нужны одинарные треки?

Для чего могут использоваться однополозные направляющие?

Например, для шкафа в прихожей или модульной системы хранения в гостиных, — в случаях, когда для длинной системы нужна 1 дверь, периодически закрывающая то одну секцию, то другую.

Если длина шкафа позволяет, на одинарной направляющей можно разместить и две двери, если их движение не будет мешать друг другу (т.е. длина направляющей превышает тройную ширину каждой двери).

Обзор раздвижных систем для шкафов купе

Раздвижная система является важнейшим элементом любого шкафа-купе. От ее качества и технических характеристик зависит качество изделия в целом. Не качественная система способна сократить срок службы шкафа-купе в прихожую как минимум в два раза, превратив шикарный предмет интерьера в никому не нужную груду ДСП

Поэтому, к выбору столь важной детали стоит подходить вдумчиво, изучив все за и против предлагаемых изготовителем мебели на выбор вариантов. Несмотря на огромное количество фирм-изготовителей раздвижных систем, на сегодняшний день актуальными являются только два их типа: опорная раздвижная система и навесная раздвижная система

Опорная предполагает опору дверей на нижние ролики, установленные на рельсах нижнего профиля. Эти ролики принимают всю нагрузку на себя, оставляя верхним роликам функцию исключительно поддерживающую.

Подвесная система отличается от опорной тем, что несущую функцию выполняют именно верхние ролики, а нижних не существует вовсе. Однако, качественные подвесные системы, к примеру Cinetto производства Италии, стоят очень дорого и не столь популярны в нашей стране, как опорные. В свою очередь, опорные раздвижные системы можно разделить на рамочные и безрамочные. В безрамочных системах не используется окантовка дверного полотна профилем. Это не позволяет изготавливать двери большой величины, поскольку его приходится делать более толстым для сохранения жесткости. Рамочные системы предполагают такую окантовку профилем, придающим двери жесткость, поэтому при изготовлении используется материал меньшей толщины, а сами двери изготавливаются больших размеров. Из производителей опорных систем наиболее известными в нашей стране являются четыре лидера производства мебельной фурнитуры такого рода. Это Versal, Aristo, Raumplus и Komandor. Каждая из них имеет свои плюсы и минусы, но в целом они представляют сегмент наиболее качественных систем раздвижных дверей, продающихся в нашей стране. Рассмотрим каждую из них в отдельности.

Особенности и порядок монтажа

Поставить раздвижные двери своими руками можно даже без особого опыта. Обойтись без монтажников вполне реально. Времени потребуется немного, а еще — инструкция по монтажу. Мы постараемся дать подробное описание процесса с фото и видео материалами.

Самостоятельная установка раздвижных межкомнатных дверей-купе

Системы могут немного отличаться, но общие правила остаются одинаковыми. Есть несколько требований, которые необходимо выполнить до установки:

Далее приступаем к сборке. Сначала можно прикрепить ролики. У разных производителей существуют свои рекомендации. Некоторые рекомендуют от края отступить 1/6 ширины дверного полотна, в других системах они крепятся сразу от края, а отступ обеспечивают монтажные пластины. Вот такую систему и устанавливаем: в ней роликовые платформы устанавливаются сразу от угла.

Разметка места установки роликов

Их центруем, замеряя, чтобы расстояния были одинаковым. Выставив пластину, карандашом или маркером намечаем места под крепеж. В отмеченных местах сверлим отверстия. Диаметр сверла на 1 мм меньше диаметра самореза.

Закрепление роликовых колодок

Выставляем пластины, вкручиваем саморезы. Длинна крепежа зависит от веса полотна, но не меньше 70 мм. Закручиваем их точно перпендикулярно, иначе будут возникать ненужные напряжения.

В установленные пластины вставляются опоры под ролики. Они фиксируются крышкой на боковой поверхности. Далее на штыри с резьбой накручивают роликовые платформы.

На штыри накручиваются роликовые платформы

Также удобно перед навешиванием установить ручки и замки. Они нужны специальные, врезные. Если покупали готовый комплект, требуемые отверстия имеются. Если приспособили обычное полотно, придется обводить контур карандашом, а излишек убирать стамеской. После того, как ручка или замок в выемку входят, отмечают места крепления, под них сверлят отверстия и устанавливают фурнитуру.

Далее можно приступать к монтажу направляющей. При смонтированных роликах это будет проще: вы точно знаете, на какой высоте должна находится нижняя грань рельсы.

Самый удобный способ — подвесить развижные двери на сухой деревянный брус. Его сечение — на менее 50*70 мм, длинна — удвоенная ширина дверного полотна + 5 см. Такой же длины отрезаем направляющую.

Отмеряем длину несущей и монтажного бруска

Выставив направляющую вдоль бруска, ее крепят к брусу саморезами длиной не менее 8 см. Количество крепежа — не менее трех — отступив 10 см от краев и посередине (можно чаще, реже — нет).

Крепление направляющей к брусу

Теперь можно отмерять, на какой высоте крепить брус. На двери с установленными роликами «накатывают» направляющую с брусом. Так можно точно отметить какой высоты получились двери. В боковой грани бруса засверливаем не менее четырех отверстий для крепления к стене.

Направляющая с брусом «накатываются» на ролики на двери

К полученной отметке добавляют 7-10 мм — двери должны висеть, а не шаркать по полу. 7 мм — минимальный зазор, который достаточен, если в проеме не будет никаких напольных покрытий. Если они предполагаются (настелить позже ламинат, ковролин, линолеум и т.п.), то учитывать нужно и толщину этих покрытий.

Примеряем к дверному проему

Чтобы при монтаже полотно не «гуляло», его заклинивают небольшими деревянными клинышками. Необходимо, как минимум, два упора — возле обоих роликов.

Приложив брус к стене и откорректировав его положение при помощи уровня, размечаем его положение карандашом. Если стена позволяет, крепить его к стене можно насквозь, но взять для этого саморезы длиной не менее 120 мм, а лучше — посадить на анкерные болты.

Если же стена, например, бетонная требуется установка дюбелей. Для этого необходимо перенести отметки под крепеж на стену. Сделать это можно при помощи тонкого и длинного сверла, диаметр которого меньше просверленного отверстия.

Переносим метки на стену при помощи тонкого сверла

Еще более простой вариант: длинный тонкий гвоздь. Его вставляют в отверстие и парой ударов наносят метку на стене. Далее процедура известна: сверлим дырки под пробки дюбелей, вставляем пробки, при необходимости, забивая их. После чего монтируем двери.

Закрепляем раздвижные двери на стене

По краям направляющей необходимо закрепить стопоры. Их заводят с боков, опытным путем устанавливают требуемое местоположение (чтобы полотно перекрывало проем полностью в закрытом состоянии, и достаточно откатывалось при открывании. Фиксируют их при помощи прижимных винтов.

Открытая гардеробная в небольшой прихожей

Для любителей свободы в помещении хорошим вариантом для гардеробной будет ее открытая версия. Полки без дверей могут смотреться тоже неплохо, при правильном оформлении и декоре. Такое хранилище для вещей разместиться в любом коридоре, даже самом маленьком. От размеров холла будет зависеть, сколько полочек и крючков может включить в себя конструкция. В худшем случае придется разместить в такой не весь гардероб, а самую необходимую его часть.

Открытая гардеробная позволяет хранить необходимые вещи всегда под рукой Источник design-homes.ru

Виды открытых гардеробных:

• по форме: прямые, угловые, п-образные;
• по типу дверей: с частичным фасадом и без;
• в зависимости от конструкции: стоящие отдельно, встроенные.

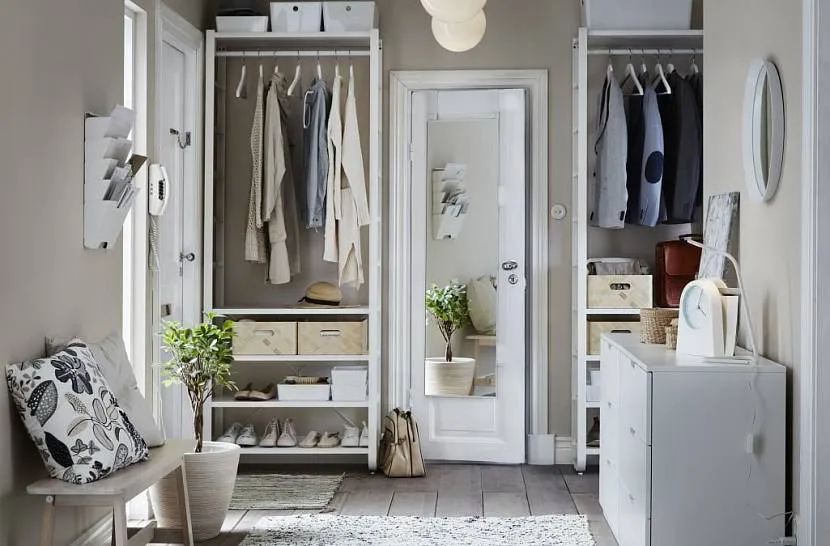

В маленьком коридоре нет ничего лучше открытой гардеробной Источник design-homes.ru Преимуществом такой гардеробной в прихожей можно считать идеальную чистоту в доме. Когда все вещи на виду, легче следить за порядком. Открытые полки визуально расширяют пространство прихожей. В маленьких квартирах без этого приема не обойтись.

Правильно распланированное пространство в коридоре подойдет для небольшой открытой гардеробной Источник design-homes.ru

На размер гардеробной влияет свободное пространство в холле. В небольших моделях обычно присутствуют 3 деления: верхняя полка для головных уборов, нижняя полка для обуви, центральные полки и крючки для верхней одежды. Также можно использовать несколько декоративных корзин-коробок, дополнительно разместив их на полках.

Направляющие для шкафа-купе: общие сведения о фурнитуре

Направляющие как часть мебельной фурнитуры выполняют важнейшую функцию. Благодаря этим элементам раздвижная система вместе со створками работает легко, свободно и тихо. Принцип действия такой конструкции довольно прост: дверные полотна передвигаются по рельсам для шкафа-купе за счет роликов или шариков.

Раздвижная система Версаль укомплектована надежной и долговечной фурнитурой

Версаль – самый распространенный и востребованный вид раздвижной системы, который встречается в шкафах купейного типа. Такая популярность обусловлена наличием долговечных, надежных и качественных комплектующих, а также удобных в эксплуатации элементов внутреннего наполнения. Раздвижные системы дополнительно оснащаются стопорами, уплотнителями и роликами для шкафов-купе. Направляющие с такой сложной конструкцией исключают возможность перекоса дверных полотен и произвольного закрывания.

Компоненты раздвижной системы и требования к направляющим для дверей-купе

Ширину направляющих для шкафа-купе и другие параметры фурнитуры следует подбирать с учетом характеристик дверного полотна

При этом обязательно принимаются во внимание вес и размеры каждой створки, а также материал, из которого они изготовлены. Направляющие для раздвижных систем обычно идут в комплекте с мебелью, поэтому нет необходимости приобретать подобные элементы отдельно

Однако они могут понадобиться в том случае, если фурнитура выйдет из строя и потребуется полная или частичная ее замена.

Если установку направляющих для дверей шкафа-купе выполнить правильно, то открывание и закрывание полотна будет происходить в одной плоскости. Вместе с другими элементами фурнитуры этот тип изделий является частью раздвижной системы. Требования к направляющим:

Направляющие для дверей-купе подбираются исходя из веса и материала створок

1. Высокий уровень прочности – хорошие прочностные характеристики обеспечивают длительный срок службы раздвижной системы, даже при условии регулярного ее использования.
2. Эстетичность – направляющие обязательно должны соответствовать стилю помещения, где стоит шкаф, а также дизайну самой мебели.
3. Удобство – раздвижная система должна быть настолько простой и удобной в эксплуатации, чтобы любой пользователь смог без проблем открывать и закрывать дверцы шкафа.

Стандартная комплектация раздвижной системы во всех конструкциях купе одинаковая. Зато перечень дополнительной фурнитуры может варьироваться в зависимости от модели шкафа и его внутреннего наполнения.

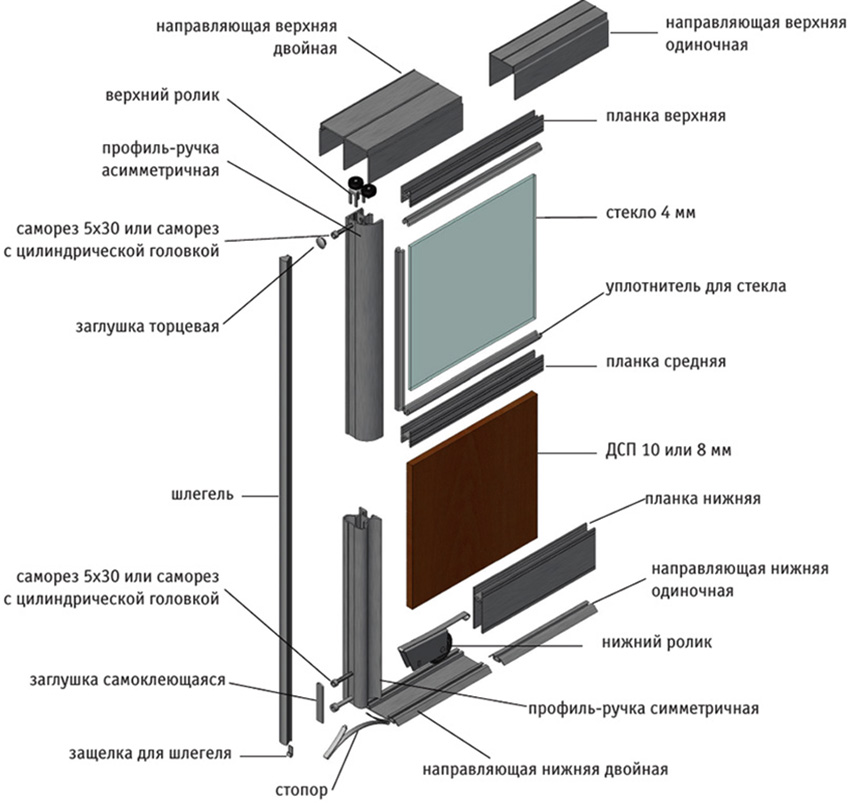

Раздвижная система включает следующие элементы:

• верхнюю и нижнюю направляющие для шкафа-купе, по которым перемещается дверная створка;
• профили с вертикальным и горизонтальным типом установки для надежной фиксации всех элементов внутреннего наполнения;
• доводчики для плавного хода створок;
• силиконовый уплотнитель;
• систему, состоящую из нижних и верхних роликов для раздвижных дверей шкафов-купе, за счет которых обеспечивается их свободное и бесшумное передвижение;
• винты в качестве крепежа;
• упоры для фиксации дверного полотна на определенном участке (имеют вид пружинных скобок);
• щетки.

Направляющие должны быть прочными, долговечными и удобными в использовании

Виды направляющих профилей для дверей-купе: классификация по типу материала

Подбирая для шкафа-купе направляющие, обязательно нужно обращать внимание на материал их изготовления. Для производства этих изделий используется следующее сырье:

• пластик;
• алюминий;
• сталь.

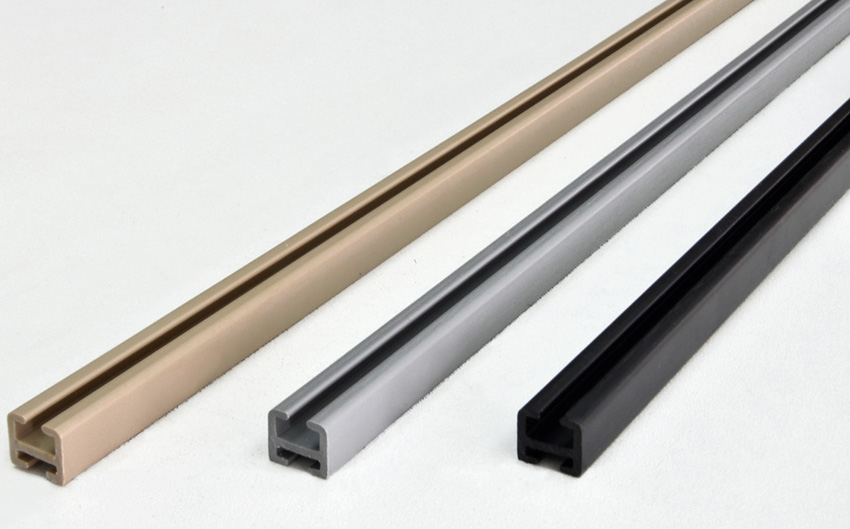

Направляющие профили из пластика имеют самую низкую цену. Такие изделия не отличаются длительным сроком службы и высокой надежностью. Они могут беспроблемно эксплуатироваться на протяжении 5-7 лет. По этой причине многие потребители предпочитают избегать покупки мебели с пластиковыми компонентами.

Направляющие для дверей шкафа-купе изготавливают из пластика, алюминия или стали

Сталь применяется для изготовления достаточно прочных и надежных изделий. Однако размер направляющих для шкафа-купе, в том числе их толщину, нужно подбирать с учетом параметров дверного полотна. Если фурнитура подобрана грамотно, срок службы раздвижной системы будет длительным. Цена таких профилей считается доступной для большинства покупателей и, как правило, она соответствует уровню качества этих изделий. Иногда встречаются варианты, которые не так долговечны и удобны в монтаже, как хотелось бы.

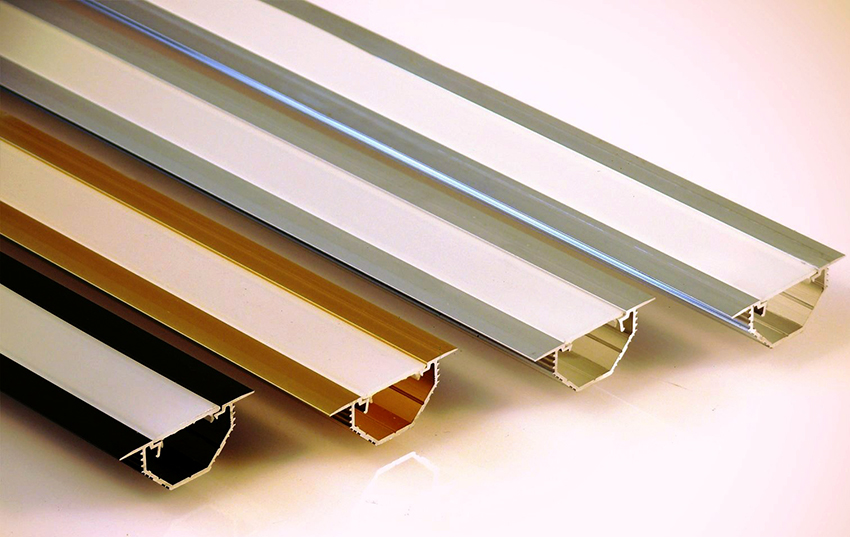

Из алюминия изготавливаются самые качественные детали. Эти профили обычно устанавливаются в дорогих и элитных моделях. Алюминиевые направляющие предназначены для шкафов, которые имеют высоту 4 м и более. Такие изделия отличаются обширной палитрой расцветок и большим выбором вариантов декоративного дизайна.

Профессиональные услуги

Лишь качественный сервис гарантирует сохранение преимуществ изделия и служит его пропуском в продолжительную и эффективную «жизнь». Сборкой достаточно сложных и капризных инженерных решений занимаются мастера компании Academy. Цена монтажа навесных дверей от специалистов минимально отражается на общей стоимости продукта. При этом клиент получает модель, которая:

• работает слаженно, без помех, торможения, заклинивания;
• не скрипит и не гремит при открывании и закрывании;
• не сдвигается самопроизвольно;
• аккуратно и презентабельно выглядит;
• рассчитана на многолетнюю службу.

Особенности подвесной системы для тяжелых дверей

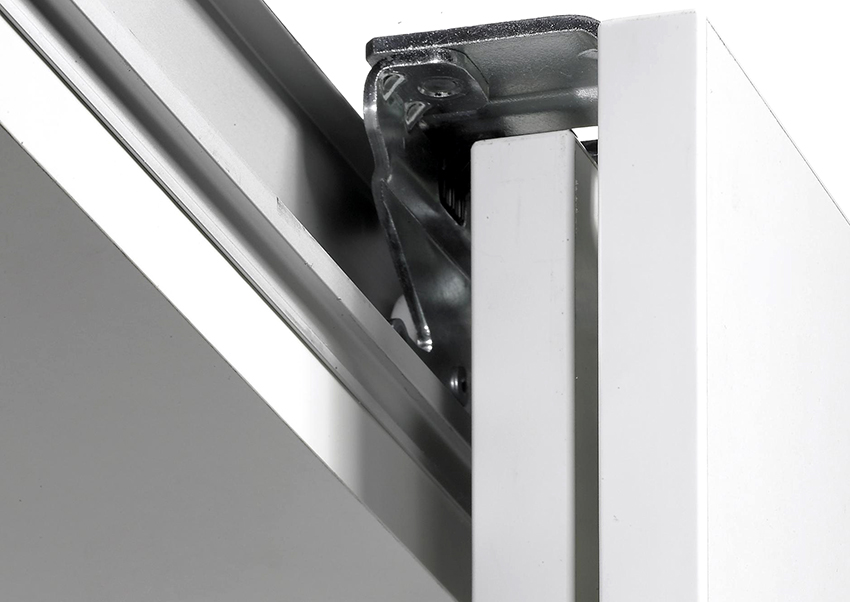

Классическая подвесная система для двери представляет собой рельс, прикреплённый к верхней крышке шкафа или верхнему наличнику дверного проёма, по которому движутся ролики с подвешенным на них дверным полотном. Таким образом, вся весовая нагрузка приходится на рельс и верхний несущий элемент конструкции. В нижней части шкафа или дверного проёма располагается нижний рельс, который служит направляющим и ограничительным элементом, не позволяя полотну раскачиваться на подвесе. По нижнему рельсу скользят ролики, прикреплённые к нижнему торцу дверного полотна и не несущие весовой нагрузки.

Конструкторы раздвижных систем основное внимание уделяют безопасности и комфорту. Именно поэтому рекомендуется использовать подвесные, а не опорные варианты

Используя опорную систему, потребитель не избавлен от опасности опрокидывания и падения двери в определённых обстоятельствах. К тому же нижняя направляющая часто засоряется, из-за чего нарушается плавность хода и создаются препятствия для открывания-закрывания.

Для подвесных систем опасность заключается, прежде всего, в инерционной силе, которой обладает скользящая на роликах массивная дверь. Однако с этой проблемой сегодня научились бороться при помощи:

• патентованных амортизационных устройств, которые встраиваются в каретку с роликами для поглощения вибраций и смягчения хода полотна;
• систем плавного закрывания, защищающих руки от удара дверью;
• стопорных приспособлений, гасящих ударную нагрузку при соприкосновении торца дверного полотна со стопорным механизмом;
• доводчиков, обеспечивающих медленное и надёжное закрывание двери.

Все эти приспособления не только обеспечивают безопасность пользователя, предохраняя его от удара дверным полотном, летящим на роликах по направляющей, но и продлевают срок эксплуатации двери. Если их не устанавливать, то вибрации ударной нагрузки, возникающей при хлопании дверью, будут расшатывать соединительную фурнитуру и разбивать полотно. При использовании демпфирующих систем такого не произойдёт.

Особенности монтажа

Различают два способа установки подвесных систем:

• на потолок или на верхнюю крышку шкафа – обычно используется для шкафов-купе, раздвижных интерьерных перегородок, дверей гардеробной комнаты;
• на стену над дверным проёмом – используется для монтажа межкомнатных дверей или двери в гардеробную.

Если верхняя (несущая) направляющая крепится не на капитальную стену, а на крышку шкафа или на лёгкую перегородку, то необходимо позаботиться о надлежащей прочности и жёсткости материала, чтобы избежать его прогибов или других деформаций под весом тяжёлых дверей. Верхний рельс и ролики, как правило, маскируют декоративной накладкой, чтобы сохранить общую эстетику конструкции.

Раздвижная система своими руками

Чтобы установить раздвижную систему для шкафов купе своими руками, нужно измерить параметры шкафа — длину, ширину и глубину. Эта информация потребуется при покупке профилей. В крайнем случае продавцы в магазине помогут произвести расчеты и подобрать правильный размер.

От выбора профиля зависит удобство дальнейшей эксплуатации шкафа

После покупки направляющие нарезают на равные части. Вертикальные, разделительные и горизонтальные профили в итоге должны получиться одинаковой длины.

Затем берут вертикальные профили и с помощью дрели просверливают отверстия

Выполняют действие осторожно, чтобы не повредить изделия. Сверлят 1 отверстие сверху и 2 снизу

Отступ от верхнего края должен составлять 8 мм, от нижнего (самый крайний) 8 мм, дальний — 42 мм. Если возникают трудности с диаметром, то ориентируются на параметры саморезов и винтов.

Затем, устанавливают горизонтальные профили. Перед их монтажом полотно подгоняют под разъемы. Если углубление небольшое, то профиль прикладывают к двери и аккуратно вбивают до полного вхождения. Установку вертикальных конструкций производят по той же технологии.

Завершающим этапом является установка направляющих рельсов. Верхний профиль не вызывает затруднений при монтаже. Главное правильно произвести расчеты длины.

Устанавливая нижний направляющий профиль, необходимо учитывать, что его расположение будет заходить в шкаф на 20 мм. Чтобы правильно подогнать глубину, требуется сначала приложить профиль, а затем поставить полотно двери. Работая по такой схеме, можно легко установить нижний рельс.

Дополнительно устанавливают стопор или фиксатор, который не дает дверям шкафа разъезжаться в стороны. Его монтируют в углубление в нижнем профиле. Роликовый механизм при попадании на такую конструкцию надежно фиксирует положение дверей.

Описание

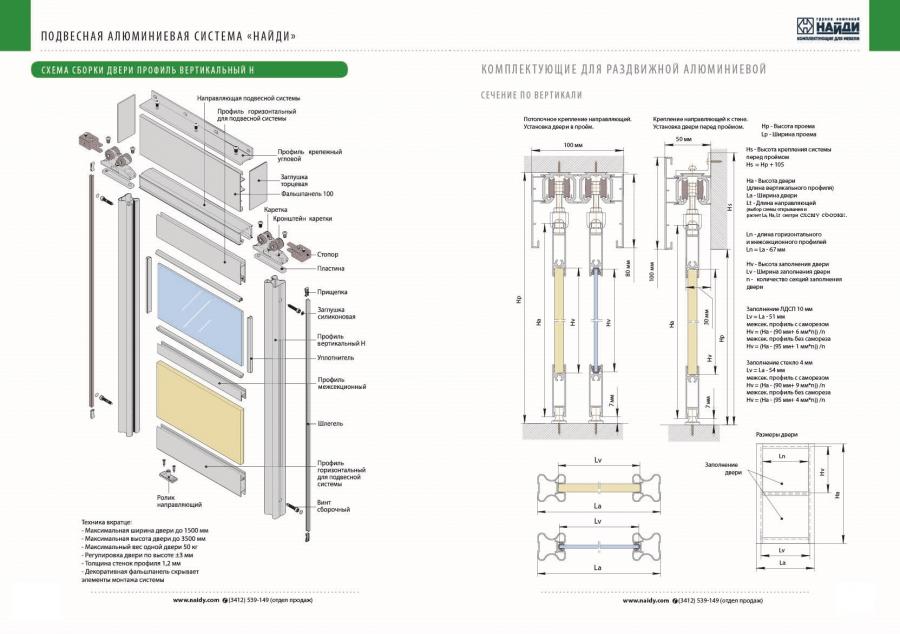

Подвесная система для дверей (беспороговая система) обретает всё большую популярность среди покупателей. Современный мебельный рынок развивается быстрыми темпами, отвечая постоянно изменяющимся запросам покупателей предлагает всё более новые, удобные и уникальные товары. Компания НАЙДИ чутко следит за данными тенденциями, чтобы максимально удовлетворить пожелания наших клиентов.

В ответ на повышение спроса на конструкции без нижней направляющей было представлено оригинальное решение – подвесная алюминиевая система НАЙДИ. Система предназначается для раздвижных перегородок, межкомнатных дверей, интерьерных и межкомнатных перегородок.

Данная система состоит из раздвижных дверей, верхней направляющий и движущихся по ней роликов. Таким образом, подвесные системы для раздвижных дверей получаются функциональными, незаметными, удобными и надежными. Их легко можно смонтировать в помещении любого размера или вписать в любой интерьер.

В подвесной системе используются те же вертикальные профили и межсекционный профиль, что и в раздвижной алюминиевой системе НАЙДИ. Одним из преимуществ системы является наличие декоративной фальшпанели, которая устанавливается на верхнюю направляющую и позволяет закрывать элементы крепления и саму направляющую. Таким образом, скрытая система крепления дверей позволяет использовать ее в различных интерьерах. Данный факт очень важен при оформлении помещений с особыми стилистическими решениями.

Подвесная система для дверей купе отличается бесшумностью хода и способностью удерживать довольно массивные и широкие двери. Благодаря этому для изготовления раздвижных дверей можно выбирать различные материалы: стекло, зеркало, ЛДСП, металл, пластик, дерево и т.п. Алюминиевые профили подвесной системы НАЙДИ изготавливаются более чем в 20 цветах, в том числе эксклюзивных для Российского рынка: кремона глянец, кракелюр глянец, махагон глянец, мокко глянец…

Подвесная система имеет несколько вариантов крепления (установки):

– крепление к потолку: интерьерная перегородка, двери встроенного шкафа купе, раздвижные двери гардеробной комнаты

– крепление к стене: межкомнатные двери, раздвижные двери гардеробной комнаты.

Установка производится довольно просто и не требует профессиональных навыков мебельщика. Во избежание прогибов конструкций и нарушения плавности открывания дверей, направляющая подвесной системы должна крепиться на подготовленное место с достаточной жесткостью. Благодаря закрытой схеме установки роликов система не требует дополнительного обслуживания в эксплуатации.

Отличаясь высокой эстетичностью, оригинальностью и продуманностью решения, подвесная алюминиевая система НАЙДИ является самым интересным предложением в своем классе

Использование нашей системы позволит привлечь внимание Вашего покупателя ее неоспоримыми преимуществами:. – современное, оригинальное решение,

– современное, оригинальное решение,

– отсутствие нижней направляющей,

– высокая плавность и бесшумность хода,

– возможность изготавливать массивные и широкие двери,

– не требует обслуживания в эксплуатации,

– несколько вариантов крепления (установки) системы,
