Как сделать ворота из профнастила своими руками 50 фото пошагово

Установка петель

Чтобы ворота хорошо открывались, следует выбирать петли на подшипнике или шарике. Разметка петель производится не ближе чем 30 – 40 см к краям рамки, после чего петли привариваются на её поверхность. Для надежности сварочного соединения, петли с начало навариваются на металлические пластины (толщиной в 4мм), а потом эти пластины привариваются к воротне и столбу.

Когда петли будут установлены, можно заняться и установкой засова. Как засовом, пользуются вертикальными штырями. Изготовление такой конструкции не является таким уж и сложным, кроме этого, сама по себе данная конструкция обладает высокой надежностью.

Откатные ворота из профнастила своими руками

Если на вашем участке мало места для широкого распахивания створок ворот, можно сделать своими руками откатные ворота из профнастила. Вы можете откатывать такую конструкцию вручную или снабдить ее автоматикой.

Ничего сложного в создании такой конструкции нет: рама собирается также, как для распашных ворот из одного целого полотна. Плюс к этому вам надо только заранее приобрести все комплектующие для откатных ворот: направляющий рельс, швеллер, откатные ролики, боковые ограничители, автоматическую систему.

Самым сложным в изготовлении таких ворот из профнастила своими руками будет устройство фундамента с откатной стороны забора – на глубину ниже промерзания грунта. Фундамент может быть ленточным, свайным, монолитным. На него устанавливаются две роликовые опоры. Снизу ворот из профлиста приваривается направляющая.

Как видим, при возведении откатных ворот из профлиста своими руками, вы будете избавлены от трудоемких сварных работ по правильному закреплению гаражных петель. Правда, калитку в таких воротах устроить не предоставляется возможным.

В целом же, без участия специалистов вы можете самостоятельно изготовить и установить ворота из профлиста, как распашные, так и откатные по нашей инструкции.

Конструкции ворот и их особенности

В зависимости от конструкции ворота на дачу, ограду или гараж бывают распашными, откатными. Оба типа, в свою очередь, подразделяются еще на несколько категорий. Все они обладают особенностями.

Ворота распашного типа

Это самый популярный, востребованный тип конструкции. Они бывают одностворчатыми, двух- и многостворчатыми. Механизм открывания может быть внутренним или наружным.

При небольшом весе профлиста нагрузка на каркас конструкции и опорные стойки оказывается минимальная. Для фиксации створок открытыми, придется использовать пружинные или простые фиксаторы. Чтобы предотвратить провисание ворот, следует поглубже вкопать бетонную часть опорных стоек.

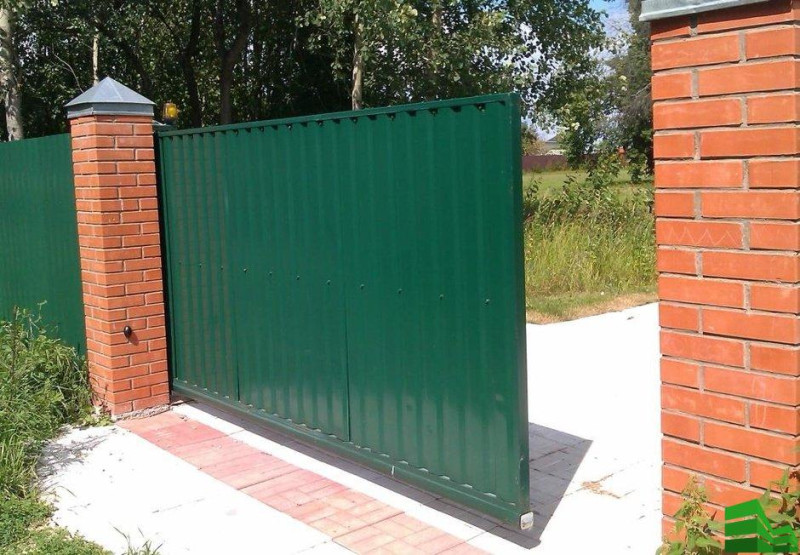

Откатные ворота

Это неплохая альтернатива распахивающему каркасу. Откатные ограждения имеют несколько особенностей:

Необходимо пространство для перемещения створки при открывании;
Сооружение надежное, прочное и устойчивое;
Свободное пространство не влияет на установку;
Конструкция не провисает.

Недостатки:

Дорого;
Трудно справиться без специалиста;
Требует сделать хорошую бетонную заливку опор;
Постоянный уход за роликовым механизмом.

Разновидности откатных:

С одной или двумя створками;
Крепятся с одной или двух сторон;
С калиткой или без;
Механическое открывание или автоматическое с помощью электропривода.

Чтобы сэкономить свободное пространство, изготавливают складные ворота:

Подвесные;
Рельсовые;
Консольные;
Телескопические.

Монтаж ворот

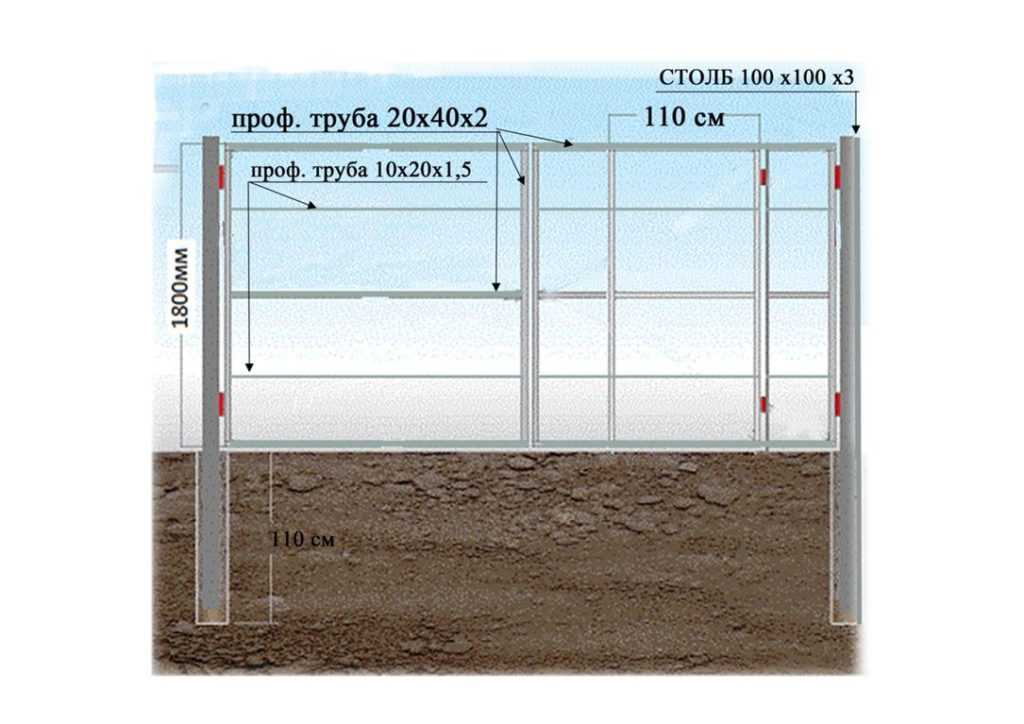

Для монтажа ворот из профнастила следует сначала составить схему.

Вот приемлемый способ создания ворот из профнастила своими руками. Он вполне надежен. При этом целесообразно заранее определить, какой вид транспорта будет проезжать через ворота.

Перед тем как начать работу, профилированные трубы и профлист надо проверить на дефекты, очистить их от коррозии и нарезать на части нужной длины, указанные на чертеже.

Когда законченную конструкцию требуется навесить на готовые столбы, каркас можно зафиксировать непосредственно на них, приварив петли и навесив ворота. При необходимости установки опор процесс несколько удлиняется:

Первым делом надо отмерить нужное расстояние и поставить маячки с учетом чертежа.
Вырыть для закладки фундамента две лунки глубиной около метра и полуметровой ширины.
Дно углублений надо засыпать мелким щебнем или песком и произвести тщательную трамбовку.
В подготовленные ямы строго вертикально устанавливаются опоры. Точность контролируется с помощью уровня. Для временной фиксации можно использовать арматуру.
Основание опор заливается бетоном до уровня грунта.
Чтобы раствор окончательно отвердел, надо подождать примерно месяц. После этого можно начать установку самих ворот.

Далее идут следующие действия:

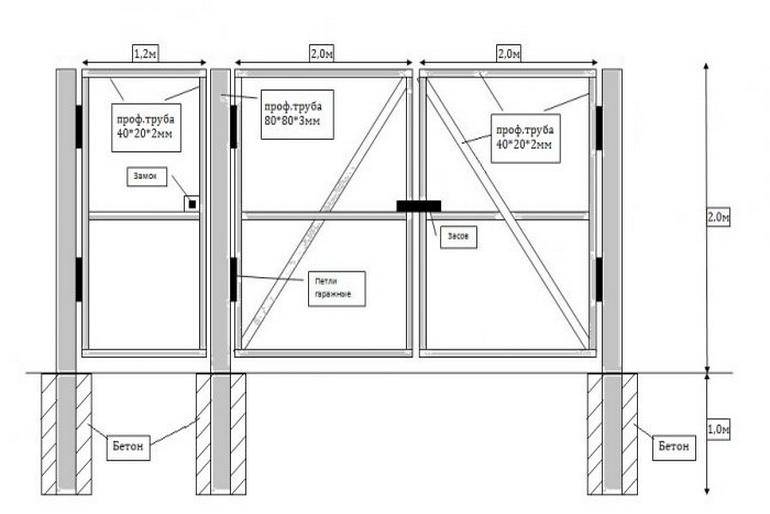

Согласно чертежу на подходящей ровной поверхности изготавливается каркас. При этом используется сварочник и заранее нарезанный профиль.
Чтобы внутренние части были надежно состыкованы и имели необходимую жесткость, изнутри привариваются уголки, а также поперечины.
Затем на раму крепятся засовы и навесы.
Делается зачистка неровностей и обезжиривание.
Затем рама грунтуется и окрашивается.
После полного высыхания краски начинается обшивка профнастилом. Она закрепляется на каркасе с помощью специальных саморезов. При этом лучше всего ввинчивать их в углублениях профиля, чтобы сделать менее заметными.

После установки обшивки створки навешивают на петли опор, поднимая их на разную высоту.
Устанавливаются замки.
Закрепляются декоративные элементы, типа ковки и иных украшений.

Установка опорных столбов

Первый и один из самых трудоемких этапов работы — это монтаж опорных столбов, на которых будет держаться калитка из металлопрофиля, своими руками. Сделать это несложно, но времени займет достаточно много, особенно если речь идет о кладке из кирпича.

Существует два варианта устройства забора из профилированного листа. Первый и наиболее простой — это вариант крепления ограждения к вкопанным в землю столбам из металлических труб. Во втором варианте забор с воротами и калиткой из профнастила крепятся к столбам из кирпича или камня.

Использование металлических опорных столбов

Использование профилированного листа для изготовления входной группы получило такое распространение, так как сделать калитку и ворота из профнастила очень просто и недорого. Поэтому в подавляющем большинстве случаев в качестве опор применяются именно металлические трубы. Установить их гораздо проще, дешевле и быстрее, чем кирпичные.

Для опорных столбов калитки лучше всего подойдет профильная труба 80х80 мм с толщиной стенки 3-4 мм. Для их установки в земле выкапываются ямы, размером не менее 300х300 мм и глубиной не менее 1,0 м.

Глубина ям зависит от того, какой грунт в месте установки столбов. Если почва каменистая, то достаточно будет и 70 см. Но если почва глинистая, глубина ям должна быть не меньше глубины промерзания грунта. В большинстве регионов средней полосы это 1,2 м.

Будьте внимательны

Установка калитки из профнастила на недостаточно заглубленные столбы в пучинистом грунте приводит к серьезным деформациям рамы и полотна, исправление которых, зачастую, невозможно.

Опорные столбы из кирпича или камня

В этом случае размеры фундамента должны быть больше, чем сечение опорного столба. Обычно такие столбы делают в 1,5 кирпича, то есть 390х390 мм. Поэтому фундамент должен быть размером не меньше, чем 500х500 мм. Поскольку изготовить такие столбы для калитки из профнастила самому намного сложнее, этот вариант выбирается реже.

Сама по себе кирпичная кладка плохо выдерживает нагрузку на изгиб, поэтому для придания столбу дополнительной прочности в яму до заливки фундамента бетоном устанавливается металлическая труба. Вокруг нее и выполняется кладка из кирпича или камня. К этой же трубе привариваются металлические закладные, которые выводятся за пределы кладки. На них впоследствии и будет выполняться установка ворот и калитки из профнастила.

Верхняя часть металлических опорных столбов должна быть закрыта заглушками для предотвращения попадания влаги внутрь столба. Если возле калитки планируется установка светильников, то до бетонирования столбов в них необходимо затянуть провод в гофрированной трубе.

Вертикальные засовы

Этот вариант запоров весьма популярен среди других видов подобных устройств, так как легко изготавливается своими руками:

Для этого нужен обрезок обычной трубы, который разрезается на пару одинаковых частей.
После этого они привариваются к нижней и верхней планке рамы.
Далее берется два куска арматуры и посредством трубогиба или сварки сгибаются под углом 90°. При этом один конец прутка должен получиться чуть больше второго.
Затем надо сделать отверстия в верхней и нижней планке каркаса, чтобы пруты могли свободно перемещаться в них.
В грунт забиваются еще два куска трубы, которые будут выполнять роль фиксаторов для запоров.

Автоматика

Приняв решение автоматизировать готовую конструкцию, при покупке важно обратить внимание на:

наличие запасных комплектующих;
мощность двигателя;
то, из чего сделаны шестерни редуктора;
материал корпуса привода;
то, какими функциями оснащен блок управления.

Технические характеристики должны быть больше в 1,5 раза по ширине и минимум в 3 раза больше по весу.

Примеры качественной усиленной автоматики для распашных ворот:

Powertech PW-320;
Miller Technics 4000;
Rotelli MT400;
Miller Technics 3000;
Miller Technics 5000.

Профнастил ‒ это долговечный материал для надежных ворот, которые можно собрать быстро и без посторонней помощи, а дополнение его коваными элементами сделает конструкцию необычным украшением участка.

Откатные ворота из профнастила: инструкция по изготовлению с фото процесса

Подобные конструкции пользуются особой популярностью из-за возможности экономии внутреннего пространства небольших дворов. Предлагаем разобраться с тонкостями монтажа откатных ворот из профнастила, познакомившись с фото, подробно описывающими процесс монтажа.

Для открытия откатной системы требуется минимум местаФОТО: content.onliner.by

Чертежи и схемы

Приступая к разработке схемы откатных ворот для частного дома из профнастила, стоит внимательно рассмотреть фото готовых конструкций и изучить их отличительные особенности. Это позволит лучше разобраться в особенностях и приобрести необходимые узлы. Такая система включает:

несущую платформу;
уловители;
несущие тележки;
накатной ролик;
плату, предотвращающую раскачивание створки в момент движения;
систему автоматики, если ворота решено сделать автоматическими.

Схема откатных воротФОТО: content.onliner.by

Инструкция по изготовлению

Монтажные работы начинаются с установки опорных столбов. Процесс аналогичен описанному для распашной системы. Глубина подготавливаемых ям в этом случае должна быть около метра.

Для его формирования потребуется швеллер шириной 14–22 см и арматура с поперечными размерами 15 мм. Работы выполняются в следующей последовательности:

из арматуры и швеллера изготавливаются армирующие элементы. Для этого пруты режутся на части и привариваются к полке швеллера;
выкапывается траншея, на дне которой формируется подушка из песка толщиной 15 см;
устанавливаются «банкетки» из арматуры;
готовится раствор бетона и заливается в подготовленную траншею. Даётся время для его полного застывания.

Фундамент должен быть достаточно прочнымФОТО: zabor-zabory.ru

Изготовление каркаса производится в следующей последовательности:

трубы отрезаются в размер согласно чертежу;
места соединение очищаются, обезжириваются, грунтуются и окрашиваются;
варится внешний каркас;
приваривается обрешётка, к которой будет крепиться профлист;
крепится отделочный материал.

Все основные комплектующие стоит приобрести заранееФОТО: vorotas.com.ua

Сборка конструкции осуществляется в следующей последовательности:

на ролики устанавливаем раму. Прихватываем её с помощью сварки, предварительно обеспечив требуемое пространственное положение. Выверив положение всех элементов, окончательно их привариваем;
привариваем уловители, концевой ролик;
контролируем положение накатного ролика. Он должен находить на уловитель;
проверяем геометрию каркаса;
обшиваем раму профнастилом.

Более детально с процессом сборки откатных ворот можно познакомиться в следующем видео:

Watch this video on YouTube

Как выбрать замок на ворота из профнастила: актуальные советы

В качестве запорного механизма на воротах из профнастила может использоваться:

внутренний (врезной) замок. Для его размещения в каркасе предусматривается специальное место;
навесной. Чаще всего используется в двустворчатых конструкциях. Для него на каждой створке приваривается петля;
накладной, с ручкой;
электромеханический замок.

Чтобы выбрать подходящее запорное устройство на ворота из профнастила, стоит обратить внимание на:

уровень защиты. Модель должна допускать эксплуатацию в условиях повышенной влажности и значительных температурных колебаний, сохранять работоспособность при большом количестве пыли. С этой позиции оптимальным вариантом являются накладные и врезные замки сувальдного типа;
геометрические параметры. Размеры запорного механизма должны соотноситься с параметрами установленных ворот;
плавность хода запорного механизма. Недопустимо заклинивание, наличие резких движений.

Вид замка выбирается индивидуальноФОТО: remontnik.ru

Преимущества и недостатки

7 плюсов:

Устойчивость к коррозии. Поверхность покрывают слоем для защиты от ржавчины. Благодаря этому, срок эксплуатации продлевается. Покрытие состоит из антикоррозийного, полимерного, водоотталкивающего слоев;
Надежность, прочность. Сооружения из этого материала выдерживают высокие нагрузки. Даже под сильным ветром они могут устоять;
Широкий диапазон цветов, в которые можно окрасить профлист;
Маленькая масса. Полотна легкие, тонкие. Поэтому их легко устанавливать даже без помощников;
Относительно невысокая стоимость;
Быстрая установка. Ворота или забор можно поставить собственноручно всего за пару-тройку дней;
Можно сделать забор любой высоты. При необходимости есть возможность установить даже ограждение высотой 12 м;

4 минуса:

Существует риск нарваться на некачественный товар. Такой материал не будет обладать перечисленными преимуществами;
Плохо изолирует шум, звуки;
Тонкие листы легко деформируются при внешних воздействиях

Поэтому лучше выбирать полотна потолще;
Важно следить за поверхностью листов. Даже небольшая царапина может привести к распространению коррозии.

Если мечтаете сделать забор из профлиста, лучше выбирать материал от надежных производителей, поставщиков. Иначе рискуете нарваться на подделку.

Сколько стоит забор

Определив концепцию будущего ограждения, перейдём к второму параметру выбора — стоимости. Зависит она, конечно же, от материала и конструкции, но всё-таки главный ценообразующий фактор — длина забора.

Главный ценообразующий фактор — длина забора

Если участок у вас большой, то целесообразно продумать несколько сочетающихся между собой вариантов, чтобы, к примеру, более парадной сделать только часть ограждения, а на остальном участке использовать менее дорогостоящие материалы. Или забор, выходящий на улицу, устроить глухим (чтобы защититься от шума и пыли), потому что это разрешено, а разграничение между соседями, как предписывается правилами, — сетчатым.

Деревянные ограждения

Традиционный материал для устройства заборов в нашей стране — дерево. Видов деревянных ограждающих конструкций много. Это и классический штакетник (вертикально расположенные доски, закрепленные с равномерными промежутками), и всевозможные деревянные конструкции разного направления расположения досок и степени прозрачности.

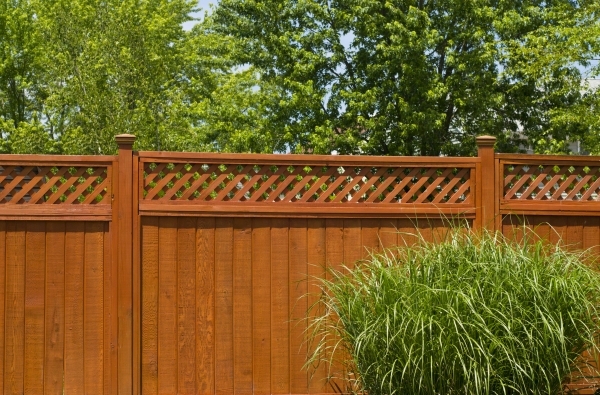

Глухой деревянный забор Ориентировочная стоимость изготовления стандартной секции (длиной 2,5 м) деревянного ограждения варьируется от 670 рублей (простой штакетник высотой 1 м) до 2750 рублей за конструкцию высотой в 1,7 м — примерно как на фото выше. При расчётах не забудьте о цене столбов и стоимости работ по установке заборных секций (от 800 рублей за погонный метр).Если вы располагаете временем и столярными и строительными навыками, то можете уменьшить расходы, купив материал на ближайшей лесопилке и соорудив ограждение самостоятельно. Например, используя необрезную доску (обзол). Кубометр такого материала обойдётся вам около 5000 рублей. Это почти восемьдесят трёхметровых досок шириной 200 мм, которых хватит на 10 секций такого оригинального забора.

Забор из обзола.

Ещё больше снизить расходы, а то и вообще свести их к стоимости крепежа позволит создание забора в этническо-рустикальном стиле. Это могут быть различные варианты плетней, так называемый норвежский забор (хотя такого типа ограждения традиционно использовались и у нас, на севере, в Архангельской, Вологодской областях), ограды в стиле ранчо и прочие экзотически выглядящие ограждения.

Металлические заборы

Сегодня со словосочетанием «металлический забор» у большинства ассоциируется забор из профнастила. И не удивительно — это один из самых популярных материалов для устройства ограждений: достаточная долговечность, простота и скорость монтажа, презентабельный внешний вид, а главное — цена. В самом дешёвом варианте (с использованием оцинкованного профнастила) установка стандартной секции (2000х2500 мм) обойдётся вам в 3750 рублей. В эту стоимость входит и цена металлических столбов.

Забор из профнастила

Кроме глухого забора из стального профилированного листа, можете присмотреться к другим предложениям — к металлическому штакетнику (его называют евроштакетник) и забору из металлических жалюзи. Оба варианта похожи между собой: заполнение заборной секции происходит профилированными ламелями, закреплёнными с определённым ритмом.

Металлический штакетник, как и положено штакетнику, состоит из вертикальных планок, а забор-жалюзи — из расположенных горизонтально. Стоимость 2,5 метровой секции высотой 2 м забора из евроштакетника — от 3150 рублей (с установкой), а металлического забора-жалюзи — от 4000 рублей.

Металлический забор-жалюзи. Фото с сайта artzabor.ru

Нужно упомянуть и о кованых заборах. Конечно, ручная ковка авторской работы стоит немалых денег. Но ограждение простого рисунка, сваренное из прутка, полосы и готовых штампованных элементов, как, например, на фото ниже, в готовом виде обойдётся примерно в 5000 рублей за секцию стандартного размера (без стоимости монтажа).

Кованая оградаСегодня кузнецом может почувствовать себя любой, кто имеет навыки сварщика. Если вы захотите сделать подобное ограждение своими руками, вам останется только купить готовые декоративные детали, стальной пруток и полосу. Самостоятельно сделанное ограждение из кованых элементов будет дешевле примерно на треть.

О преимуществах профилированного листа как строительного материала при изготовлении откатных и распашных ворот

При изготовлении ворот из профнастила просматриваются финансовые выгоды.

Сварочные работы при установке распашных ворот.

Материал имеет ряд преимуществ перед другими строительными материалами, как-то:

экономичность. Стоимость обшивки ворот существенно ниже, чем использование дерева или других материалов;
прост в изготовлении и установке, не требует специальных знаний;
он практичен и долговечен в эксплуатации;
ворота из профнастила могут быть разной конструкции с использованием определённых режимов управления;
ворота разной цветовой гаммы из профнастила дают возможность принятия решения и выбора как дополнить экстерьер приусадебных сооружений и в том числе ландшафтный дизайн своей территории.

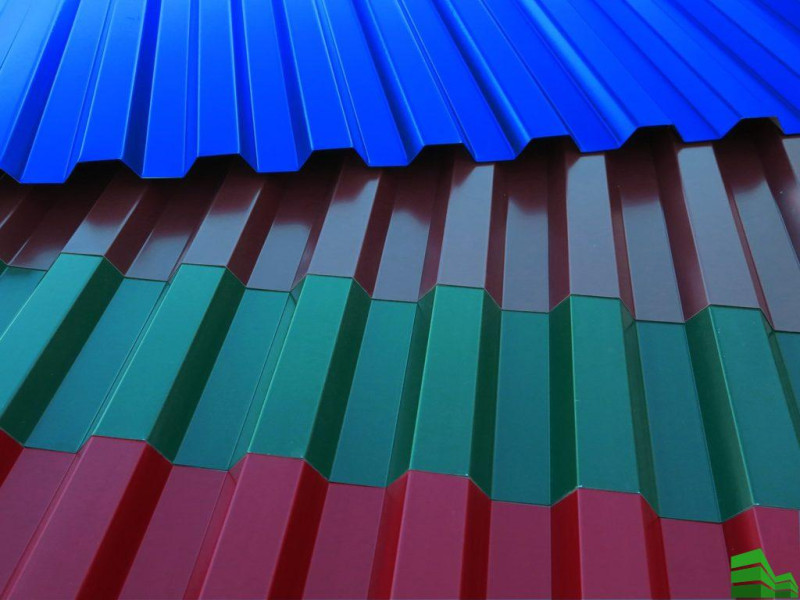

Чаще всего устанавливаются и пользуются популярностью:

ворота из красного профнастила;
ворота из коричневого профнастила;
ворота из зеленого профнастила.

Ворота из профнастила по способу открывания делятся на несколько видов:

Распашные ворота.
Откатные ворота.
Ворота гаражные.
Раздвижной вариант.
Ворота поворотно-подъёмного вида открывания.

Какие инструменты и материалы будут необходимы для изготовления распашных ворот

Учитывая, что самостоятельно в домашних условиях легче установить распашные ворота, предлагается инструкция по установке именно такой конструкции. Перечень необходимых инструментов и материалов для изготовления:

профнастил выбранного типа;
профильная труба сечением квадратной формы 80х80х3 мм и 100х100х4 мм;
труба сечением прямоугольной формы: 60х40 мм или 40х20 мм;
20х20 мм – труба для перемычек, но подойдет и вариант 40х20 мм;
петли;
саморезы, заклепки;
уголок из металла – может использоваться для повышения жесткости;
цемент, щебень, песок;
армирующие прутья;
емкость для замешивания раствора;
кирпич;
гидроизоляционная смесь или грунтовка;
кисти;
краска;
лопата, лом;
УШМ;
электродрель;
сварочный аппарат;
строительный уровень;
рулетка.

Электромагнитные замки

Электромагнитные замки устанавливаются на ворота для удобства использования.

Благодаря прогрессу, у владельцев частных домов появилась возможность приобрести достаточно надежные электромагнитные замки.
Эти устройства, работающие на принципе соленоида, оснащены электромоторами с тросовым приводом.

Когда на такой замок подают напряжение, то появляется электромагнитное поле, плотно притягивающее к себе створки ворот. Оно настолько мощное, что без специальных инструментов преодолеть его невозможно. Замок открывается с помощью кодового спецключа. Это может быть и радиобрелок по типу автосигнализации, и RFID-метка, и потайная кодовая панель. Есть даже замки, открываемые с помощью отпечатка пальца.

Кроме прочего, ворота можно дооснастить домофоном, чтобы хозяин дома знал, кто к нему пожаловал.

Как повысить жесткость конструкции

Распространенный вариант – сварка металлической пластины на угловых участках, но даже ее минимальная толщина может стать причиной перекоса конструкции. По этой причине рассматривают другие способы повышения жесткости – оба варианта предполагают монтаж металлических деталей в пределах периметра створок.

Приварить уголки из металла

Основная сложность – правильная подготовка детали. Она должна устанавливаться впритык к трубам каркаса. Чем больше длина сторон уголка, тем жестче будет зафиксированы элементы рамки. Толщина листа зависит от имеющихся материалов.

Металлические уголки увеличат жёсткость конструкции

Установить маленькие угловые укосины из трубы

Такой метод более эффективный, т. к. приваривают те же трубы, из которых изготавливался каркас. Нужно подобрать детали по размеру. Их нарезают под углом 45°. Не следует делать слишком большие укосины, это может привести к тому, что раму «поведет».

Важные особенности при установке

Аккуратные ворота из профлиста

Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.

В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.

Замок на ворота из профнастила

Каждые ворота изнутри должны иметь запор, препятствующий открыванию с внешней стороны. Для этого чаще всего используются большие вертикальные шпингалеты, установленные на каждую створку ворот, которые опускаются в забетонированные в землю металлические трубы. Надежно запирает ворота большой подвижный засов, расположенный на одной из створок и входящий в стопор, находящийся на противоположной створке. Достаточно часто оба типа запоров используются одновременно, что обеспечивает надежную защиту от проникновения посторонних лиц.

ФОТО: forum.motolodka.ru Накидной запор с висячим замком и два вертикальных шпингалета

Для запирания калитки обычно используется врезной или накладной дверной замок. Подобный вариант прост и удобен в эксплуатации

При выборе замка для калитки обязательно нужно обратить внимание на металл, из которого сделан замок. Предпочтительнее приобрести гаражный замок из нержавеющей стали, который не подвергается коррозии вследствие попадания атмосферных осадков

ФОТО: ntkzavod.com.ua Врезной гаражный замок с хромированными металлическими деталями
