Поэтапная инструкция
- Перед тем как сделать столбчатый фундамент с ростверком, необходимо подготовить площадку на месте его устройства, для чего с намеченной территории убирают всю растительность и снимают дерн (25-30 см и 45-50 см для глинистой почвы). Затем все углубления и неровности засыпают песком и гравием.
- После укладки песчано-гравийной подушки размечают размеры, по которым будет заливаться опорно столбчатый фундамент своими руками. На данном этапе понадобятся колышки и шнур. С их помощью необходимо строго по схеме отметить расстояние между будущими столбами (не более 2 м). Главное правило этого шага – точность, и соблюдать его нужно неукоснительно.
- Чтобы столбчатый фундамент из блоков надежно закрепился в грунте, нужно выкопать ямы для свай. В зависимости от типа грунта и основного материала, глубина может варьироваться в пределах от 30 см и больше относительно пределов залегания основы (зазор для подушки из песка и гравия). Глубокие скважины (от 1 м) рекомендуется укреплять специальными деревянными опорами.
Далее пошаговая инструкция, по которой устанавливается мелкозаглубленный опорно столбчатый фундамент, будет отличаться в зависимости от того, какие конструктивные особенности необходимо внедрить, а также от материала опорных столбов.
Ростверком называют конструкцию, которая устраивается по поверхности столбов и соединяет их верхние части между собой. Также она служит основанием для несущих стен постройки.
Монолитный столбчатый фундамент
Железобетонный столбчатый фундамент с ростверком является наиболее популярным у застройщиков, ведь он надежен и крепок. Здесь ямы для опор должны превосходить по ширине аналогичные параметры колонн (разница между ними будет не менее 15 см). В эти углубления необходимо установить деревянную опалубку, которая обязательно укрепляется арматурой и бетонируется. После застывания раствора столбы соединяются ростверком — железобетонным, металлическим или деревянным. Этот метод имеет свои минусы, так как технология его изготовления достаточно трудоемкая.
Сборный столбчатый фундамент
Мелкозаглубленный столбчатый фундамент из блоков (20х20х40 см) имеет свои плюсы, но есть у него и минусы. К достоинствам таких конструкций можно отнести доступность и простоту монтажа, а к недостаткам – меньшую прочность в сравнении с предыдущим вариантом, из-за чего его категорически не рекомендуют мастерить на подвижных грунтах. Их технология монтажа выглядит так:
- ширина углублений равна 40 см;
- в ямы слоями засыпается гравий и песок;
- устанавливаются 4 блока (один на другой), скрепленные между собой цементной массой.
Ростверковый столбчатый фундамент из блоков может устанавливаться на железобетонную плиту, служащую дополнительной опорой. Преимущество такого решения заключается в том, что оно предотвращает проседание грунта.
Кирпичный столбчатый фундамент
Кирпичный опорно-столбчатый фундамент, как можно понять из названия, собирается из кирпича и армируется металлической сеткой. Такие конструкции обязательно снабжаются рубероидной или битумной гидроизоляцией. Основа из асбестовых труб подразумевает устройство несъемной опалубки. По такому же принципу собирается мелкозаглубленный фундамент из стальных труб или винтовых свай.
Столбчатые основания собираются по следующей схеме:
- В грунте бурятся скважины, по диаметру на 5 см больше самих свай. Если планируется строительство легковесного дома, можно ограничиться опорами диаметром 20 см. Перед вертикальной установкой столбов дно скважин нужно плотно утрамбовать, а сами столбы уплотняются песком и землей.
- На треть глубины свай заливают бетон, затем их приподнимают для того, чтобы раствор равномерно устелил дно и придал опоре дополнительной крепости.
- Внутрь всех труб помещают армированный каркас с тем условием, чтобы прутья выглядывали из ямы на 20 см. Остаток раствора укладывается слоями до нулевой отметки, при этом правильно будет подвергать основание периодической вибропрессовке.
Ростверковый фундамент из труб не рекомендуется надолго оставлять ненагруженным, иначе почва может вытолкать сваи и их заглубление будет неравномерным. Между установкой опор и дальнейшим строительством должно пройти не более 3 суток с момента затвердевания раствора.
Деревянный мелкозаглубленный столбчатый фундамент собирается из брусьев, предварительно обработанных антисептическими средствами. Диаметр опор должен составлять не менее 20 см, иначе дом накренится и быстро разрушится. Выбирать древесину стоит между дубом и хвойными породами. В данном случае глубина заглубления будет не меньше полуметра.
Деревянный столбчатый фундамент
Подготовка строительной площадки
На всей площади возводимого дома следует снять растительный слой грунта, удалив от периметра минимум на два метра.
Грунт под плодородным слоем поможет сориентироваться в устройстве фундамента более конкретно:
- Если открывшийся слой песчаный или с мелкими камнями, то он вполне может быть основанием фундамента;
- Если обнаруживается глина с примесями, то под столбы необходимо песчано-гравийное основание;
- Если обнаруженный слой илистый или торфяной, то лучше проконсультироваться с геологами по определению вида основания.
Планировка
Планировка участка заключается в его горизонтальном выравнивании, снятии бугров, засыпке ям. В итоге площадь проверяется уровнем, установленном на длинную рейку.
Материал на стройплощадку следует завозить после окончания подготовительных работ.
Разбивка
Разбивка фундамента дома начинается с устройства обноски – вынесенных за периметр на 1-2 метра вспомогательных столбиков с прибитыми к ним рейками для проведения точных измерений, натягивания осевых шнуров. Разбивка фундамента относится к основным инженерно геодезическим работам, точность и тщательность их выполнения будет гарантией правильности устройства фундамента и всего строения.
С помощью нивелира и теодолита следует задать реперные отметки, вывести прямые углы.
Ямы под фундамент:
- При глубине до 1м стенки ям роются вертикально без креплений;
- При глубине более 1м необходимо устраивать откосы или дощатые крепления и распорки во избежание осыпания грунта;
- Яма вырывается ниже уровня заложения фундамента на 30 см;
- По ширине яма должна быть не меньше ширины стен, если будет устанавливаться опалубка – добавляется ещё по 20-30 см по периметру;
- Подушка фундамента укладывается на всю площадь ямы, она выполняется из песка и гравия и служит для устранения пучения.
Подушка заливается водой и уплотняется трамбовками, для избежания потерь цементного молочка, поверх подушки настилается гидроизолирующая плёнка или рубероид.
Разновидности по степени заглубленности
Выбор глубины погружения основания определяется структурой грунта и степенью изменения его параметров под влиянием погодных условий.
По степени заглубленности в землю столбчатые фундаменты подразделяются на следующие категории:
- Незаглубленные. Опускаются на уровень 30-50% от точки замерзания грунта. Применяются в плотных почвах и на каменистых поверхностях с минимальным коэффициентом пучения земли при замерзании.
- Малозаглубленные. Заглубляются на 70% от уровня замерзания. Используются на грунтах степень пучения которых не превышает 3 %.
- Заглубленные. Обустраиваются на влажных и неустойчивых почвах на глубине больше уровня промерзания.
Для определения типа грунта могут потребоваться геологические исследования. Данные об уровне промерзания можно получить в местных органах власти и учета.
Расположение элементов опорно-столбчатого фундамента
В зависимости от того, каков объемный вес постройки, то есть нагрузка на каждую отдельную опору, а также от высоты столба и типа грунтов, принимается разный шаг опор. Так, поверхностная установка требует шага в 1,5…3 м, при мелкозаглубленных столбах на не просадочных грунтах допустимы 2…4 м, для заглубленных опор – 3…6 м.
Чем меньше объемный вес конструкции, чем больше заглублены опоры и чем прочнее их материал (оптимально – армированный бетон), тем больше может быть шаг опор. Играет роль также их сечение. Оно редко принимается меньше чем 200х200 мм (только для очень легких построек), обычно составляет 300х300 мм или больше.
Важно понимать: опоры располагаются не только под внешними стенами постройки, но и под несущими внутренними стенами, обычно в узловых точках – местах пересечения стен или установки тяжелого оборудования
Шаг колонн рассчитывается индивидуально, в зависимости от выбранных параметров опор и здания. Если фундамент ставится «на глазок», без расчетов, обычно принимают уменьшенный шаг – с запасом на прочность. Так, для каркасной постройки или дома из бруса принимают на стену 7…8 метров не менее трех-четырех опор. Причем для брусового ростверка расстояние между опорами можно даже сократить, в зависимости от сечения бруса.
Площадь опор должна давать достаточную площадку для размещения ростверка с запасом пространства не менее 10%. Пример: для бруса сечением 200х150 мм верхняя площадка столбчатой опоры должна быть не менее 400х400 мм.
Материалы для работы
Еще одно огромное преимущество таких оснований – это возможность выбора различного материала
Еще одно огромное преимущество таких оснований – это возможность выбора различного материала. На основе видео рекомендаций и литературы, мы выделили для вас, самые популярные вариации такой постройки:
- Трубы из асбеста. Такой материал имеет достаточно высокую прочность, экономичность и комфортность при установке.
- Кирпич. Это один из самых востребованных вариантов закладки. Хотя стоит отметить, что из его плюсов можно выделить только долгий срок эксплуатации и прочность. При этом такой материал имеет ряд недостатков, таких как сложность установки, высокая цена материалов и подверженность пучению земли, что приводит к появлению деформаций.
- Бревна из дерева. Такой вариант наиболее экономичен, и применяется в строительных проектах для легких типов построек. Также к плюсам стоит отнести и легкость монтажных работ объекта. Среди недостатков присутствуют такие негативные характеристики, как недолговечность и обязательная потребность в гидроизоляции и обработке специальным септиком.
- Железобетонный материал. Бетон имеет очень высокий уровень прочности, долгий эксплуатационный срок. Стоит отметить, что это как раз тот вариант, когда качество приравнивается к цене. Но, существует также недостаток, который проявляется в сложности монтажных работ.
Стоит отметить, что лучше отдать свой выбор в сторону монолитного основания, так как в комплект входит его и арматура, которая увеличивает способность фундамента выдерживать нагрузку. Если вы выбираете сборный тип постройки, то могут в зимний сезон происходить выталкивания столбов, что приведет к многочисленным ремонтным работам. Именно по этой причине мы советуем все-таки выбор монолита.
Виды опорно-столбчатых оснований
Главный критерий, который позволяет использовать различные варианты исполнения данного типа основания, это многообразие строительных материалов, применяемых в производстве работ. При планировании объекта необходимо выбирать лучший тип материалов, исходя из ряда параметров:
- Условия эксплуатации.
- Сроки строительства.
- Параметры будущего строения.
- Финансовые возможности владельца.
Проконсультируйтесь с архитектором – на основе предпроектных изысканий он сможет порекомендовать вам оптимальный вариант проекта и тип материалов.

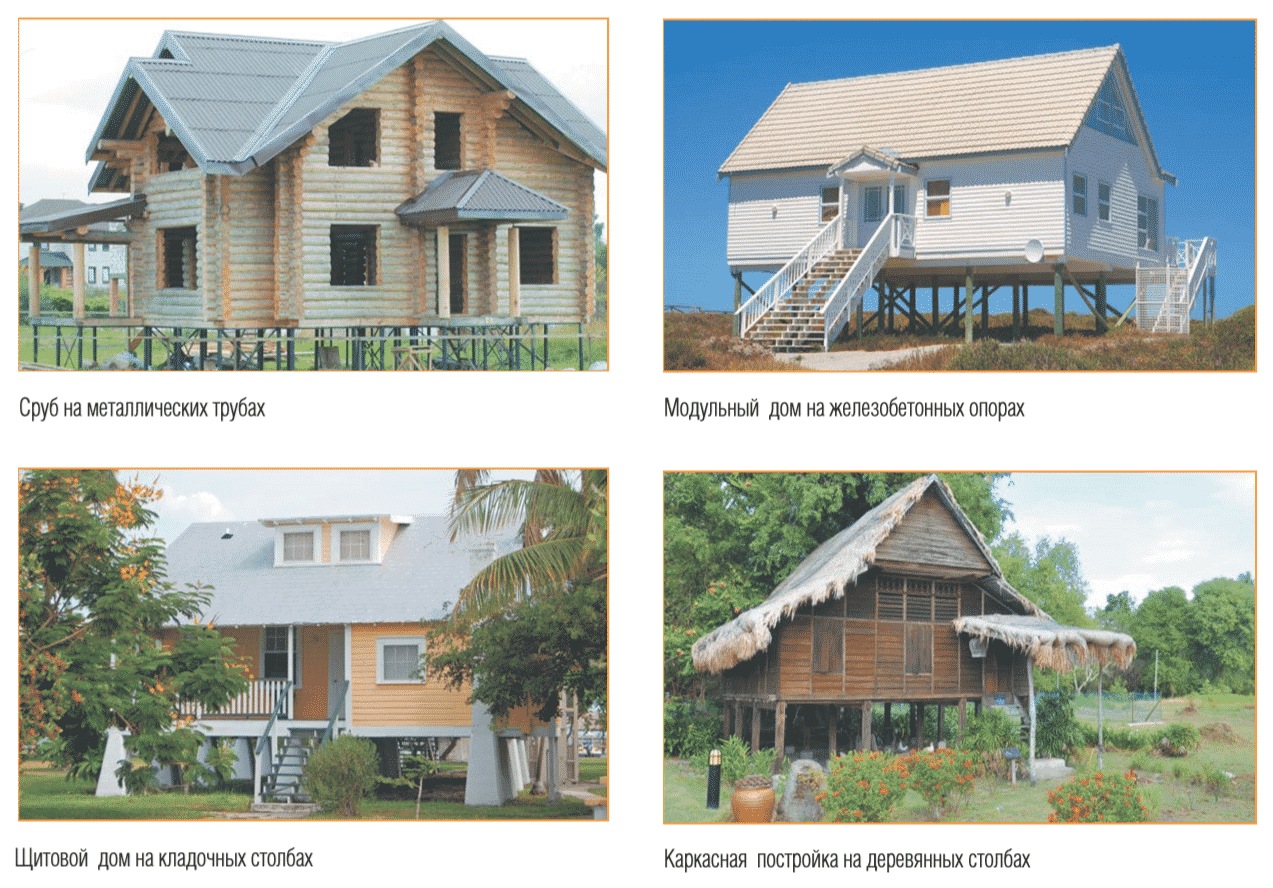

Опорно-столбчатый фундамент состоит из ряда столбов, которые выполняют из:
- кирпича,
- фундаментных блоков,
- стальных труб рассчитанного диаметра,
- труб из асбеста,
- бетона,
- натурального камня,
- деревянных бревен.
Перед планированием такого основания, необходимо провести детальные инженерно-геологические и инженерно-геодезические изыскания. Без этого комплекса работ сложно подобрать оптимальный тип конструкции и заложить фундамент необходимой прочности. Почва должна состоять из песка или супеси, а уровень залегания грунтовых вод иметь достаточную глубину. В противном случае, приямки для опор следует заглублять гораздо ниже вод.
Каждый материал накладывает на производство работ свои особенности.
Различные варианты исполнения опорно столбчатого основания
Стальные трубы обладают прочностью и устойчивостью к нагрузкам. Но имеют один главный недостаток – они подвержены коррозии и могут постепенно разрушаться под воздействие негативных факторов окружающей среды. Перед заложением опор необходимо:
- тщательно обработать поверхность труб специальными антикоррозийными средствами,
- толщина трубки должна быть не менее 4 мм,
- не допускается использование бывших в употреблении материалов – только новые трубы.
Столбы из асбеста не подвержены подобным проблемам. Также они устойчивы к воздействию воды и могут применяться на рыхлых грунтах. Но необходимо соблюдать технологию заложения и следить за качеством материала.
Бетон позволяет возводить на фундаменте сооружения средней тяжести. При этом процесс строительства простой и может быть выполнен даже не профессионалами.
Натуральный камень является «родоначальником» столбчатого основания. Он занимает большую площадь и способен выдержать большие нагрузки
Но при закладке основания важно иметь навыки кладки натурального камня – здесь есть свои особенности, требующие специальных знаний
Дерево разрушается под воздействием влаги и насекомых. Оно имеет ряд достоинств (сопротивление деформации и движениям почвы, стоимость), но требует пристального внимания при выборе древесины и выполнении работ по заложению фундамента. Кроме того, необходимо обработать бревна специальными средствами, чтобы обеспечить сохранность его структуры.
Столбчатый фундамент имеет свои плюсы и минусы. Но, если условия позволяют заложить именно такое основание, стоит отдавать ему предпочтение. Так вы значительно сократите затраты на строительство.
Опорно-столбчатый фундамент из бетонных блоков
Опорно-столбчатый фундамент из бетонных блоков самый распространенный тип основания в данной категории. Его активно применяют при строительстве каркасных домов и различных хозяйственный и бытовых построек.
Опорно столбчатое основание из бетонных блоков
При строительстве небольших зданий, порядок выполнения работы следующий:
- Определите количество столбов на периметре здания. Обязательно располагать опоры в углах здания и в точках пересечения стен. Далее необходимо ставить столбы каждые 3 метра, не меньше.
- Далее выполните точную разбивку фундамента на участке с закреплением каждой опоры.
- Делаются ямы в точках расположения столбов. Глубина составляет от 15 до 30 см. Определяется от рельефа участка и характеристик грунтов.
- В каждый приямок засыпают подушки из песка, мощностью в 15 см. После поливания водой тщательно трамбуют.
- После этого делают опорные площадки для увеличения площади опоры каждого столба.
После создания нижней площадки приступают к размещению бетонных блоков. Лучше применять полнотелые блоки, имеющие большую прочность. Для скрепления блоков применяют кладочную смесь.
Фундамент поверхностный столбчатый из бетонных блоков при правильном выполнении работ, способен прослужить длительное время и выдерживать большие нагрузки.
Как сделать столбчатый фундамент из разных материалов
Для каркасного дома данный вариант самый дешевый и распространенный. Опорные столбы размещают в местах сильного воздействия нагрузок. На них возводится нижняя обвязка каркасного дома, которая выполняется из бруса. Высота надземной части столбов должна быть не менее 50 сантиметров.
При использовании кирпича для устройства столбов, должно выбираться только качественное жженое изделие. Из него можно выполнить как заглубленный вариант фундамента, так и малозаглубленный. Основные столбы обычно изготавливают в 2,5 кирпича. Остальные разрешено выполнять в 1,5.
При использовании блоков с хорошими качественными показателями столбы не уступают кирпичным вариантам. Предпочтение стоит отдать бетонным блокам, так как они лучше выдерживают большие нагрузки.
Вариант с ростверком представляет собой жесткую конструкцию, которая состоит из отдельных столбов, связанных сверху между собой поясом. Ростверк усиливает опоры, придает ему большую надежность. Также он распределяет более равномерно нагрузки между отдельными элементами.
При возведении небольших строений, таких как беседки, теплицы, сарая, гаража и бани, самым популярным вариантом фундамента является именно столбчатый, так как он не только позволяет выполнить все работы очень быстро, но и является самым бюджетным.
Фундамент столбчатого типа под колонны выполняется, если необходимо передать нагрузку от отдельных колонн на грунт. Чаще всего это стаканный вариант.
Столбы из асбестовых труб используется не часто. Такой вариант можно применять на сложном рельефе, а также при необходимости быстроты выполнения всех строительных работ. Внутри труб выполняется армирующий каркас, который заливается бетонным раствором.
В роли опалубки могут быть использованы пластиковые трубы, которые не боятся влаги. В данном случае нет необходимости выполнять дополнительную гидроизоляцию.
Шлакоблоки для возведения столбчатого основания используются крайне редко, только под очень легкие постройки, так как они не выдерживают сильных нагрузок.
При строительстве домов из бруса самым экономичным вариантом будет служить столбчатая система. Материалами выполнения отдельных столбов, в данном случае, могут служить кирпич, железобетон, монолит, а также асбестовые трубы.
Фундамент из канализационных труб диаметром 110 миллиметров имеет очень долгий срок службы, а также обладают достаточной прочностью и жесткостью.
При правильном выполнении всех этапов строительства можно получить тот фундамент, который увеличит срок эксплуатации всего строения.
Видео о том, как заливать столбчатый фундамент:
Преимущества столбчатого фундамента
- экономичность, связанная со снижением расходов на земляные работы и гидроизоляцию;
- универсальность выбора строительных материалов для устройства фундаментов в зависимости от конструкции стен;

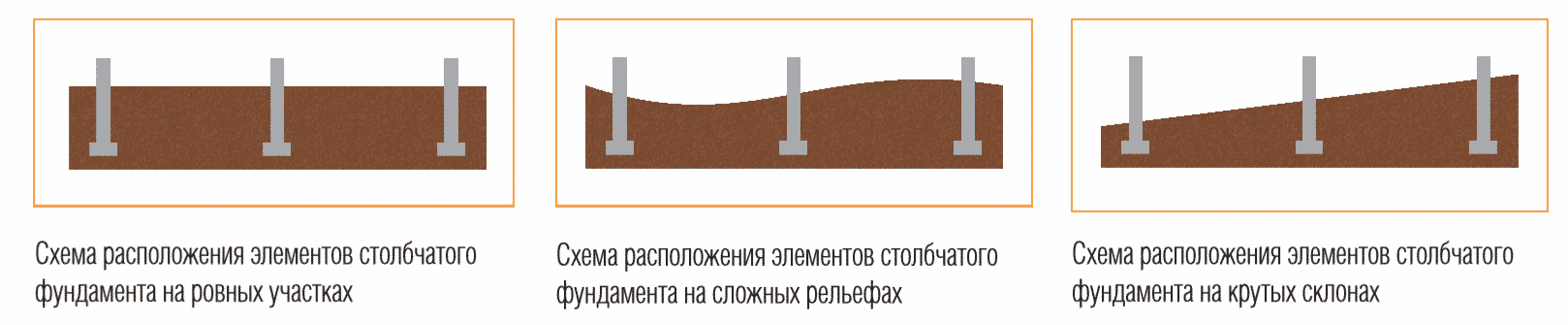

- простота адаптации системы опор под рельефы любой сложности и крутизны;
- возможность устраивать прочные и надежные основания под дом там, где нельзя закладывать ленточные фундаменты. Например, в местах регулярных приливов и отливов, в зонах с сезонным подтоплением паводковыми водами, в регионах, где толщина снежного покрова может достигать более 1 м. Во всех вышеозначенных случаях дома на столбчатых фундаментах будут оставаться сухими и теплыми круглый год, если правильно рассчитать уровень подъема вод и толщину снежного покрова;
- дешевизна, нетрудоемкость и эффективность устройства на пылеватых и лёссовых грунтах, где поверхностный слой почвы имеет способность моментально разжижаться при обильных ливневых осадках либо во время интенсивного таяния снега. На таких участках для закладки плитных или ленточных фундаментов требуется целый ряд земляных работ по замене на более плотный грунт и вытрамбовке места застройки.
Столбчатые фундаменты устраиваются на любых грунтах в заглубленном или мелкозаглубленном вариантах. Исключение составляют лишь заболоченные участки, а также места, где поверхностный слой почвы подвержен горизонтальным подвижкам вследствие эрозии, оползней или землетрясений.
При размещении такого фундамента на участке с перепадом высот следует учесть, что все столбы должны быть заглублены до одного уровня и иметь одинаковое сечение.
Для устройства этого фундамента выполняют следующие работы:
- разметку;
- разработку ям под столбы;
- песчаную или гравийную подсыпку (при необходимости);
- для монолитных столбов — устройство опалубки, установку арматурного каркаса, замоноличивание столбов фундамента, распалубку;
- для кладочных и сборных столбов — подготовку необходимого расходного материала;
- устройство гидроизоляции на влажных и пучинистых грунтах;
- обратную засыпку пазух вокруг ям.
Этап 4. Расчет армирования столбчатых фундаментов.
На данном этапе определяются марка бетона, его объем, количество необходимой арматуры, её вес, диаметр и класс, а так же расположение внутри фундамента. Поскольку расчет всех параметров столбчатого фундамента очень сложен, лучше всего обратиться к онлайн калькулятору, их сейчас достаточно в сети Интернет.
Остался ещё один вопрос — стоимость столбчатого фундамента.
Для расчета укрупненной стоимости нам необходимо определить состав работ и перечень необходимых материалов.
Состав работ:
- Разработка грунта — (котлован под каждый фундамент) — 2,1(глубина) х 1,6(длина) х 1,6(ширина) = 5,38м3 умножаем на 12 шт общее кол-во фундаментов 5,38 х 12 = 64,5 м 3
- Устройство песчаного (щебеночного) основания — 0,3м (толщина) х 1,6(длина) х 1,6(ширина) х 12 шт (кол-во) = 9,2м3
- Устройство опалубки — 0,75(ширина плиты) * 4(поверхности) * 0,2(высота плиты) * 12 шт (кол-во) + 0,5(ширина столба) * 4(поверхности) * 2,0(высота столба) * 12 шт = 108,0 + 48,0 = 156 м.кв.
- Устройство арматурного каркаса — можно взять данные из калькулятора, можно взять усредненный показатель 45 кг/м3 бетона. ((0,75*0,75*0,2)+(0,5*0,5*2,0))*12 х 45 кг = 0,6125*12*45=330,75 кг
- Укладка бетонной смеси — 0,6125*12=7,35м3;
- Распалубливание — 156 м.кв.
Перечень материалов:
- Песок(щебень) — 9,2 * 1,3 (коэфф. уплотнения) = 11,96м3;
- Щиты опалубки — 156 м.кв.;
- Арматура — 0,33 тн.;
- Бетон — 7,35 х 1,02 = 7,50 м 3;
Далее, в зависимости от региона, где Вы собираетесь строить определяете рыночные расценки на работы и материалы.
Сводим все данные в таблицу №2. и получаем смету:
Таблица 2. Смета.
Если разделить всю сумму на объем фундамента, то мы получим усредненный показатель 20 040 руб./м3
Мы рассмотрели ещё один тип фундаментов — столбчатый фундамент, ознакомились с его расчетом и даже посчитали стоимость. В следующих статьях мы рассмотрим остальные типы фундаментов.
Пошаговая инструкция возведения своими руками
Обустройство столбчато-ленточного фундамента не требует применения сложной техники. Оно может быть осуществлено своими руками, при наличии базовых строительных навыков.
Создание проекта и определение стоимости
Для строительства легкого сооружения или временной хозпостройки на ровном участке с хорошим грунтом фундамент можно запроектировать самостоятельно.
Но при возведении жилого дома лучше обратиться к проектировщику, который учтет множество важных факторов:
- характеристики почвы;
- уклон участка;
- глубина промерзания.
Стоимость такого фундамента зависит от габаритов запланированного здания, а также от выбранного материала, технологии укладки столбов и ленты.
Самостоятельно рассчитать стоимость всего сооружения возможно в том случае, если есть тщательно просчитанный проект. Можно для расчетов использовать математические формулы.
Проще воспользоваться онлайн калькуляторами, которые рассчитывают расход и стоимость конструкций по тем же формулам. В данном случае помогут 2 калькулятора – для расчета столбов и для расчета ленты.
Расчет заглубления
Планируя строительство на стабильном грунте, и зная глубину промерзания почвы в своей местности, можно рассчитать заглубление столбов самостоятельно.
Они должны быть погружены в землю на 20-30 см ниже уровня промерзания.
Средняя глубина – 80 см. можно использовать онлайн калькулятор, но в его форму нужно вводить точные данные местности, зная которые проще посчитать самому.
При наличии усложняющих факторов следует за расчетами обратиться к специалисту. Например, на участке с выраженным уклоном глубина отдельных столбов относительно уровня земли будет отличаться. При слабом грунте столбы должны быть более заглубленными и укрепленными на уровне более устойчивого слоя.
Подробно о расчете столбчато-ленточного фундамента в видео:
Подготовка и разметка участка
Перед началом работ по возведению фундамента необходимо подготовить участок:
- нужно убрать весь мусор;
- выкорчевать деревья, которые могут помешать строительству, заезду спецтехники или подвозу материалов;
- место застройки следует разровнять.
Разметка выполняется при помощи колышков и веревки. Необходимо отметить внутренний и внешний периметр ленточного фундамента, а также места для бурения скважин под столбы.
Создание траншеи и углублений под столбы
Траншеи и углубления можно сделать вручную. Но если строится полноценный коттедж, это будет слишком долго, тяжело, не идеально.
Монтаж опор
Порядок действий будет следующим:
-
Монтаж начинается с утрамбовки дна ямы. Землю на дне нужно увлажнить и при помощи утрамбовывающего инструмента хорошо спрессовать.
- На дно насыпать песчано-щебневую смесь, создав подушку около 20 см в высоту. Ее тоже следует увлажнить и утрамбовать.
- На подушку уложить гидроизоляцию в виде полиэтилена или рубероида.
- Создать опалубку из досок (если земля плотная и сухая, просто выстелить стены ямы полиэтиленом).
- Опалубку желательно смочить.
- Собрать каркас столба из арматуры, поместить его в опалубку.
- Залить подготовленную конструкцию бетонной смесью. Лить постепенно, через каждые 20-30 см выравнивать слой при помощи вибратора.
- Снять опалубку можно через 3-4 дня, когда затвердеет раствор.
- Поверхность опор обработать гидроизоляцией.
- Оставшийся просвет ямы засыпать песком.
Монтаж ленты
Опорные столбы вышли вершиной на полосу ленточного фундамента. Теперь нужно обустроить ленту:
- Сделать каркас из стальной проволоки и сварить его с выступающими арматурными прутьями столбов.
- Из досок или фанеры соорудить опалубку ленты, придерживаясь разметки.
- Листовым гидроизоляционным материалом выложить внутренние стенки опалубки.
- Опалубка аккуратно заливается цементным раствором. Слой должен получиться ровным, без стыков и пузырьков воздуха.
- Далее нужно 28 дней ждать, пока цемент ленты затвердеет, наберется прочности. Если в это время стоит жаркая погода, цементную ленту нужно периодически увлажнять. При влажной погоде – накрыть полиэтиленом. Иначе высыхание будет неравномерным, что может привести к деформации, растрескиванию.
