Электрический теплый пол: расчет расхода энергии ( можно просто разорится )

Что выбрать Лучшие варианты

Кабель со встроенным датчиком и термостатом — Arnold Rak

Страна производитель Германия.

Технические характеристики:

• Мощность — 16 Вт/м.
• Вилка под евророзетку с заземлением.
• Встроенный датчик и термостат.

Описание и особенности: Сборная конструкция полностью готова к эксплуатации. Аппарат оснащается термостатом, имеет повышенную защиту от замерзания.

Препятствует промерзанию водопроводных труб и ключевых узлов в зимний период. Как только, поверх кабеля устанавливается теплоизоляция — он готов к использованию.

Изделие легко фиксируется на трубе и является простым в использовании. Система подогрева автоматически запускается при температуре ниже +2, как только нагрев достигает 10 градусов по Цельсию, оборудование отключается.

Саморегулирующийся кабель Devi pipeheat

Страна производитель: Дания.

Технические характеристики:

• Мощность — 10 Вт/м.
• Номинальное напряжение — 230 В.
• Евровилка.
• Сопротивление оплётки: 18 Ом/км.
• Возможный диапазон температур от + 85 до -40 градусов по Цельсию

Описание и особенности: Это двухжильный экранированный провод.

В конструкции имеется шестнадцать токоведущих жил. Главная особенность кабеля заключается в том, что его можно применять как внутри трубы, так и снаружи.

Изоляция сделана из пищевого пластика. Длина напрямую зависит от потребностей клиента. Диапазон от 1 метра до 300. В комплекте идёт регулятор с термодатчиком.

Данный набор позволяет добиться максимально рационального потребления электроэнергии.

Ensto Optiheat 9 (Финляндия)

Технические характеристики:

• Мощность — 9 Вт/м.
• Напряжение — 230 В.
• Евровилка.
• Цвет — зелёный.

Изделие изгибается под углом в 35 градусов. Для ввода кабеля внутрь понадобится набор EFPLV1. Из-за того, что оболочка выполнена из полиэтилена, установка провода внутри трубы никак не влияет на качество воды.

• Длина от 2 до 20 метров.
• Евровилка подключена к шнуру.
• При монтаже внутри трубопровода понадобится наконечник RLK1.
• Страна производитель: Финляндия

Саморегулирующийся нагревательный кабель Nexans Defrost Water

Технические характеристики:

• Максимальная температура внешней среды в нерабочем состоянии — 65 градусов по Цельсию.
• Сопротивление оплетки — 18.2 Ома/км.
• Напряжение 230 В.

Описание и особенности: Чаще всего данное изделие используется в качестве нагревательного кабеля в трубопроводах с питьевой водой. Саморегулирующийся кабель отличается надёжностью, стойкостью к изгибам и большим сроком службы.

Ещё одна отличительная особенность касается монтажа, кабель можно монтировать внахлёст. Это не приведёт к его перегоранию. Степень нагрева напрямую зависит от температуры трубы.

В конструкции задействуется луженая медь, матрица полупроводниковая.

В качестве экрана выступает алюминиевая лента. Изоляция делается из термопластичного эластомера. Монтаж может осуществляться при температуре не ниже 10 °C.

Готовый комплект Thermo FreezeGuard

Технические характеристики:

• Срок службы — 20 лет.
• Мощность — 15/25 Вт (в зависимости от модификации).
• Напряжение — 230 В.
• Максимальная рабочая температура — 65 °C.

Описание и особенности: Изделие используются не только в трубопроводах, но и в водомерных узлах, сливных системах, а также в других объектах, которые подвергаются замерзанию.

Отличительной чертой кабеля является высококачественная матрица LongLife. Благодаря ей самогреющий кабель может применяться без терморегулятора.

Матрица обеспечивает разный уровень подогрева в зависимости от температуры на конкретном участке трубопровода. Если брать в расчёт магистральные трубы подобное решение обернётся значительной экономией средств даже в краткосрочном периоде.

В чем плюсы

Перед тем как принимать решение о целесообразности использования теплого пола, нужно разобраться с его основными преимуществами. Он популярен как в частных домах, так и в квартирах по целому ряду причин:

1. Никаких труб и радиаторов на стенах. Теперь можно удобно отделывать их, клеить обои или переставлять мебель так, как вам нравится. Все элементы коммуникаций скрыты под стяжкой, поэтому комната имеет идеальный вид.
2. Отопление максимально комфортное и одинаковое по всей площади помещения. Это не радиатор, который греет из одного места: тепло излучается везде, что создает оптимальный микроклимат.
3. Ходить по такой поверхности комфортно. Она никогда не бывает холодной, как и не бывает слишком горячей. Теперь не придется постоянно носить теплые носки или тапочки в доме.
4. Тепло естественным образом идет снизу-вверх, поэтому помещение прогревается правильно. Теплый воздух не скапливается под потолком, как это часто бывает при использовании радиаторов.
5. Себестоимость не выше, чем у традиционной конструкции. Даже немного ниже, но разница не очень велика.

При использовании качественных материалов и проведении работы по технологии срок службы теплого пола составит десятилетия. Главное – не экономить, а если опыта нет или есть сомнения в собственных силах, лучше привлечь специалиста.

Схема теплого пола

Для начала на миллиметровой бумаге нужно нарисовать план каждой комнаты. Раскладка покажет расположение окон, дверей и мебели. Оставшееся пространство заполнит контур. Теперь нужно определить диаметр труб, шаг и общую длину контура.

Красным цветом изображены трубы подачи энергоносителя, синим – обратного хода. Составление такой схемы на бумаге поможет лучше провести расчеты мощности системы

Труба для пола

До приобретения труб нужно определить, сколько оптимальное расстояние между витками. Каждый контур может иметь свой показатель. Но стоит помнить, что в среднем на 1 м2 может быть произведена укладка 5 погонных метров труб.

Контур в комнате с площадью 15 м2 будет длиной 110 метров.

Расстояние между витками должно учитывать диаметр трубы. Так, контур будет иметь шаг от 15 до 50 сантиметров там, где диаметр ¼ дюйма, а если диаметр ½ — от 25 до 80 см.

Берем калькулятор.  — формула, по которой можно произвести расчет необходимого количества метров. – квадратура помещения, – расстояние между витками, 1,1 – показатель, учитывающий загибы труб.

 (метров)

Укладка труб в системе «теплый пол» может быть выполнена в нескольких вариантах. Но главные требования для труб — прочность и гибкость.

Определение мощности водяного пола

Избыток тепловой энергии так же плох, как и её недостаток. Оптимальная теплоотдача достигается тогда, когда расход энергоносителя невысок, а в доме тепло.

Существуют нормы удельной мощности отопительного прибора, которые постоянны для отдельной климатической зоны. Так, например, северный регион, в частности, Красноярск, имеет Wуд от 1,5 кВт до 2 кВт. Формула для расчета мощности котла, подающего горячую воду, следующая:

Итак, если в Красноярске при помощи теплого пола будет обогреваться весь первый этаж частного дома (например, 200 м2), то

Перед покупкой котла нужной мощности стоит определиться с тем, будет ли он подавать горячую воду в краны. Если да, то нужно приобретать двухконтурный котел с той мощностью, которая определена установленной формулой.

Современное отопительное оборудование имеет компактные размеры и работает практически бесшумно, тем не менее для соединения всех частей системы лучше выделить отдельное помещение

Для сборки всей конструкции производим расчет отводов в коллекторе. Сделать это чрезвычайно просто. Количество контуров в системе нужно умножить на 2. К коллектору подсоединяют трубы прямого и обратного хода. Еще приобретаются фитинги, заглушки, краники, насос.

Стяжка для водяного пола

Укладка труб выполнена, расход энергоносителя определен, поэтому «пирог» заливает раствор. Делать это лучше в два этапа:

1. заливка достаточно плотным бетоном;
2. после полного высыхания первого слоя, заливка жидкой смесью для ровной поверхности.

Расчет пропорции раствора для черновой стяжки должен исходить из того, что состав смеси такой:

• песок — 3 части, когда цемент марки М300 и 4 части, если М400;
• цемент 1 часть;
• вода 0,7.

Сделать бетонную смесь можно при помощи бетономешалки. Она облегчит равномерное смешивание компонентов раствора

Осталось только определить необходимое количество м3 бетона и материалов, из которых он будет изготовлен. Итак,

1. предполагаемая толщина черновой стяжки 5 сантиметров;
2. квадратура одной комнаты 15;
3. стабильный коэффициент для города Красноярск 1,02.

Все эти величины нужно перемножить.

Это значит, что после округления для комнаты понадобится 0,8 м3 бетона. Чтобы знать, сколько нужно цемента проведем еще один расчет. Строительные нормы регламентируют расход цемента для 1 м3 бетона в размере 490 килограмм (имеется в виду марка М400). Значит, для комнаты площадью 15 м2  нужно

килограмма.

Количество цемента в одном мешке 50 кг. Это около 8 мешков. Песка нужно в 4 раза больше, чем цемента.

килограмм.

Количество песка – 1,5 тонны.

Для чистовой стяжки расчеты нужно провести также, состав смеси здесь тот же, только воды придется использовать больше. Если же будет куплена готовая смесь, нужно прочесть инструкцию, где указан не только состав, но и количество готовой смеси в пересчете на объем стяжки. В среднем, на 1 м2  поверхности с высотой 2-2,5 сантиметра нужен один мешок готовой смеси (50 килограмм).

Заливка пола чистовой стяжкой предполагает, что будет сделана идеально ровная поверхность, на которую после высыхания можно укладывать верхнее покрытие

Чем больше учтено деталей, тем точнее расчет, проще монтаж, лучше укладка и выше результат. Вполне можно создать проект, который по стоимости будет доступным, а в эксплуатации качественным и эффективным.

Видео для тех, у кого остались еще вопросы, как рассчитать теплый водяной пол.

Расчет системы

Чаще всего устанавливаются именно водяные полы, так как это оптимальный вариант. Причины для такой установки следующие:

1. такие теплые полы заменяют отопление в доме, которое предусматривает применение радиаторов.
2. если теплый пол укладывается в помещении с большой квадратурой, то он полностью окупиться через пять лет.

Надо отметить, что водные полы можно подключить не везде, так как требуется для подключения врезка в систему централизованного отопления.

Ни стоит пытаться монтировать теплый пол своими силами, если нет никаких навыков, так как надо не просто провести монтаж труб в стяжку из бетона, но и запустить всю систему, чтобы она работала. Чтобы рассчитать приблизительную стоимость теплых полов, следует:

1. обратиться за помощью к специалистам, которые будут устанавливать систему. Они точно смогут предоставить всю необходимую информацию;
2. можно воспользоваться калькулятором расчетов, который имеется в онлайн. Компьютерная программа после введения всех необходимых данных сама рассчитает приблизительную стоимость;
3. сделать подсчеты самостоятельно, но, не имея нужных навыков, есть риск, что все расчеты будут сделаны неверно.

Если в расчетах будет допущена хоть малейшая ошибка, то она приведет к проблемам с проектированием, а переделки обойдутся еще дороже.

Пример приблизительного расчёта

Рассмотрим на простом примере, как рассчитать обогреваемую площадь и мощность электрического пола на кухне, которая располагается на первом этаже. Пол будет использоваться в качестве дополнительного источника тепла. Площадь помещения равна 10 м2. Из нее требуется вычесть площади, занимаемые холодильником и мебелью – 0,36 м2 и 2,4 м2. От стен при прокладке контура стоит отступить примерно на 5-10 см – это составит около 0,5 м2. Таким образом, получаем 10 – 0,36 – 2,4 – 0,5 = 6,7 м2. Это значение равно той площади пола, под которой будет обустроен электрообогрев. Для кухни, расположенной на первом этаже (то есть снизу помещения находится холодный подвал), при условии дополнительного обогрева достаточной будет мощность пола 140 Вт/м2. Теперь требуется умножить площадь обогреваемого пола 6,7 м2 на 140 Вт/м2. Получается, что мощность нагревательной системы должна быть 930 Вт.

Расчет теплого пола своими руками

Некоторые заблуждения о теплом поле

Самое частое из заблуждений — многие думают, что действие теплого пола будет ощущаться через 10-15 минут после его включения. Это не так, пол станет теплым лишь через несколько часов, ведь сначала нужно прогреться бетонной плите. Даже если устроена плавающая стяжка с теплоизоляцией, для прогрева до 30-40 градусов должно пройти 3-4 часа. Поэтому, если вы планируете электрический теплый пол в ванной, знайте: для ощущения комфортной температуры под ногами, теплый пол нужно включать заранее, за 3-4 часа. В целом, теплый пол не актуален для коротких включений, от него будет толк при включении на долгие часы.

В связи с необходимостью «прогрева», возникает немало мифов об энергопотреблении. На самом деле энергопотребление несложно рассчитать. Для этого суммарную мощность пола в киловаттах, нужно умножить на количество рабочих часов.

Пример: Теплый пол в коридоре, установлен в месте, где разуваются и оставляют обувь, площадь около 2 м2, длинна кабеля 24 м, мощность 440 Вт. В киловаттах 440 Вт это 0,44 кВт, умножаем на 24 часа: 0,44*24=10,56 — десять с половиной киловатт/часов потребит данный пол при непрерывной работе одни сутки.

Стоит добавить, что в продаже имеются «умные» термостаты, которые умеют включать теплый пол за несколько часов до вашего прихода. Естественно, для этого нужно сначала запрограммировать термостат.

Расчет теплого пола (электрического): калькулятор

Большую роль при монтаже напольной системы играет ее тип. Наиболее простые и эффективные на сегодняшний день, это сетчатые маты, инфракрасные пленки и нагревательные кабели. С последними работы больше всего, так как они требуют стяжки.

Инфракрасные пленки можно стелить непосредственно под напольным покрытием и даже на стены или потолок. Маты так же не доставляют больших хлопот при монтаже, тогда как кабельный обогрев требует тщательного расчета шага и длины самого материала.

До укладки электрического пола нужно учесть:

• площадь объекта;
• тип обогрева;
• возможные теплопотери;
• определение мощности.

Каждый параметр следует рассчитывать отдельно, а затем внести полученные показатели в онлайн калькулятор расчета электрического теплого пола.

Тип и площадь помещения, режим отопления

Прежде чем приступать к покупке электрического пола, нужно определиться, где он будет монтироваться. Немалую роль в этом играет тип помещения и его размеры.

При составлении расчетов теплого пола учитывается только полезная площадь, то есть та, на которой не будет стоять мебель или крупная бытовая техника. Это связано с тем, что под их тяжестью возможен перегрев системы, да и предметы быта, нагретые полом, могут потерять свой внешний вид.

Так как у каждого помещения свои показатели теплопотерь, которые напрямую зависят от того, есть ли в нем наружные стены, на каком этаже оно расположено и от других факторов, то расчет мощности электрического поля должен проводиться с учетом их всех.

Для определения полезной площади нужно общую площадь (S) умножить на ту, что будет занимать теплый пол, например, для гостиной 25 м2 при полезной площади 60% показатели будут:

S =25х0.6=15 м2.

Режим отопления так же важен. Если это будет основной вид обогрева, то, соответственно, кабеля потребуется больше, а шаг между его витками будет меньше. При дополнительной напольной системе расчеты могут быть более приблизительными, так как она будет включаться только время от времени.

Подсчет по теплопотерям

Чтобы выяснить, сколько потребуется материала для теплого электрического пола, нужно учесть следующие факторы:

• температуру воздуха в зимний период;
• материал, из которого сделаны стены;
• вид утепления;
• как помещение остеклено;
• ориентация стен по сторонам света;
• наличие наружных стен;
• балконы или лоджии.

Все эти параметры влияют на теплопотери, и пол нужно укладывать с учетом их восполнения

Важно подобрать такое количество элементов, чтобы помещение легко обогревал электрический теплый пол. Потребление электроэнергии при этом должно быть оптимально выгодным, иначе подобная система себя не оправдывает

Поэтому длина кабеля или инфракрасная пленка подбираются, исходя из требуемой для нужного количества тепла мощности.

Если предполагается, что электрический пол будет основным видом отопления, то полезная площадь, на которой он будет монтироваться должна составлять не менее 70% площади всего помещения.

Показатели мощности для напольной системы отопления, как основной:

• комнаты и кухня – 120 Вт/м2;
• ванная – 140 Вт/м2;
• лоджия, балкон – до 180 Вт/м2.

Это средние показатели, которые в основном варьируются сот 150 до 180 Вт/м2. Если теплый пол будет лишь дополнением, то достаточно мощности от 110 до 140 Вт/м2.

Для помещений на первом этаже, или под которыми находится подвал, эти показатели умножаются на 15-20%.

Формула

Чтобы определить нужную мощность всей системы, следует мощность 1м2 умножить на показатель полезной площади помещения. Сегодня производители предлагают наборы кабеля для теплого пола, в которых отмерено его количество с учетом мощности и размера комнаты. Обычно в них предусмотрен даже шаг, который составляет от 5 см до 20 см.

Чтобы узнать точнее, можно применить простую формулу: h=S*100/L, где:

• h – это расстояние между витками;
• S – полезная площадь;
• L – необходимая длина кабеля.

Так определяется мощность кабеля.

Поможет упростить расчет теплого пола (электрического) калькулятор, где нужно внести следующие параметры:

• ширина пола (в см);
• длина (в см);
• тип помещения: теплое, холодное или обычное;
• вид обогрева: основной или дополнительный.

Это упрощенный способ определения мощности нагревательной системы. Есть более расширенные типы онлайн калькуляторов, в которых учтена еще длина кабеля, сопротивление при +20 градусах, полезная площадь, основной вид отопления или вспомогательный.

Не малую роль при расчетах играет, какой вид напольного покрытия будет использоваться и общий состав «пирога».

Расчет нагревательных матов и инфракрасной пленки

При выборе необходимого комплекта нагревательного мата, инфракрасной пленки (KEEPLY, CALEO, VIOLET FLOOR) применяется следующая формула:

где: S_общ. – площадь помещения; S_зан. – площадь, занимаемая (запираемая) мебелью; S – площадь необходимого комплекта.

Пример расчета:

Площадь детской комнаты – 12 м 2 , из них 5 м 2 заняты мебелью. По формуле:

12 м 2 — 5 м 2 = 7 м 2

Для обогрева данного помещения следует выбирать теплый пол площадью 7 м 2 .

В случае с термоматом, запрещено его укорачивание и наращивание, поэтому площадь устанавливаемого теплого пола округляется в меньшую сторону. Термопленки KEEPLY, CALEO и VIOLET FLOOR можно разрезать, что дает возможность соединить отдельные полосы теплого пола и комбинировать различные комплекты данного бренда. Например, на 9 м 2 может быть установлена инфракрасная пленка из 5 и 4 м 2 , или 4, 3 и 2 м 2 . А также один большой комплект можно использовать в нескольких помещениях. Все зависит от конфигурации помещения и желаемой схемы укладки теплого пола.

Что может повлиять на теплоотдачу?

Для начала хотелось бы остановиться на том, каким же должен быть правильный и качественный теплый пол, независимо от того, на каком теплоносителе – электричестве или воде – он будет работать. Итак, система такого подогрева будет работать по-разному в зависимости от толщины основания или качества теплоизолятора, а значит, все эти моменты нужно учитывать. Считается, что толщина теплоизоляционного материала не должна быть более 3 см, при этом материал лучше приобретать с отражающим слоем – так сохранить тепло внутри помещения будет проще.

Теплый пол своими руками

Толщина бетонной стяжки должна составлять около 4-10 см, особенно если речь идет об укладке кабельного или водяного пола. Внутри она имеет усиление армирующей сеткой, на которую, кстати, и могут закрепляться теплоносители. За счет этого тепло будет перераспределяться лучше. В случае если планируется обустройство водяного пола, рекомендуется приобретать трубы, изготовленные из металлопластика либо из сшитого полиэтилена диаметром 16-20 мм – с ними проще всего наделить систему оптимальной мощностью, достаточной для прогрева комнат.

Схема теплого пола под стяжку

Труба для теплого пола

Подключение

По типовой схеме подключения питающее напряжение 220 В подводится напрямую от распределительной коробки к подрозетнику термостата. Термостат одновременно служит и регулятором, и выключателем. Питающую ветку рекомендуется защитить УЗО на ток утечки 10-30 мА. Сечение кабеля выбирается исходя из потребляемого теплым полом тока, если ток не указан, его не сложно рассчитать по закону Ома.

С подключением самого термостата не должно возникнуть сложностей даже у новичка, знакомого с основами электромонтажа.

Один важный момент: так как термостат подключается к трем кабелям (ввод питания, выход питания на кабель, термодатчик), в подрозетнике регулятора будет, мягко говоря, тесновато. Поэтому нужно позаботиться об удобстве подключения заранее: подрозетник следует брать максимально доступной глубины, подводящий питание кабель нужно подобрать потоньше (но чтобы выдержал расчетный ток), в идеале 1,5 мм2 (вполне держит 3,5 кВт). Также не будет лишним позаботиться о подвижности всех кабелей, если модуль устанавливается в гипсокартон, чтобы была возможность вытолкнуть лишнюю длинну провода из подрозетника.

При первом опыте установки термостата придется повозиться, не стоит рассчитывать на быстрый исход! Ну а мы на этой ноте закончим нашу публикацию.

Источник

Монтаж

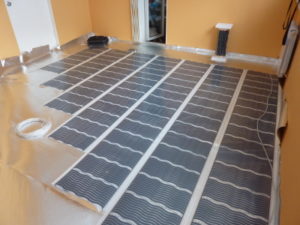

Чтобы установить ИК пленочный пол, надо выполнить ряд последовательных действий:

1. В первую очередь необходимо разработать проект и произвести все необходимые расчеты.
2. Обзавестись всеми нужными материалами и инструментами.
3. Произвести монтаж ИК пола.
4. Запустить систему и проверить функционирование.
5. Произвести чистовую отделку.

Расчёт площади

Главное отличительное свойство инфракрасного пленочного пола в том, что он не устанавливается под мебель. Поэтому производя расчет количества материала, которое потребуется и выбрав место размещения пленки, надо вычесть тот участок, где пленка не будет прокладываться.

Осуществляя расчет обогреваемой площади, учитывайте, что ИК пленка укладывается на расстоянии 100 мм и более к любой вертикальной поверхности.

Когда размер нужной площади выявлен, следующим шагом становится расчет мощности.

Мощность пленки	150 Вт/м²	220 Вт/м²
Основной источник отопления	Не менее 95 % площади	Не менее 70 % площади
Дополнительный источник отопления	Не менее 60 % площади	Не менее 40 % площади
Тип напольного покрытия	ламинат, линолеум, ковролин	паркет, ковролин

Расчет энергопотребления

Сумма затрачиваемых средств на отопление инфракрасным полом высчитывается, исходя из тарифа на электроэнергию в вашей местности.

Установка терморегулятора позволяет сократить расходы на ИК тёплый пол примерно на 35 %.

Расчет мощности

Если площадь помещения, которое планируется обогреваться пленочным полом, очень большая — для монтажа такой системы понадобится несколько комплектов ИК пленки. В такой ситуации нужно суммировать их мощность.

Использование нескольких комплектов ИК плёнки Pобщ = P1+P2+…+Pi Использование части комплекта Pобщ=1,10*L

где, Pобщ — общая мощность пленочного пола, Вт; P1…Pi — мощность отдельно взятого комплекта пленки, Вт; L — длина инфракрасной пленки, которая используется при монтаже, м; 1,10 — коэффициент пересчета мощности пленочного пола.

Расчет количества терморегуляторов

Главное предназначение терморегулятора для инфракрасного теплого пола — регулирование степени обогрева.

Если вы подключаете сразу несколько комплектов пленочного пола, то нужны сразу несколько термостатов , поскольку мощность, которую потребляет теплый пол, суммируется.

Устанавливать терморегулятор рекомендуется на высоте от 15-20 см, над уровнем чистового покрытия.

Терморегулятор лучше размещать на стене, которая перпендикулярна направлению расположения полос.

Выделяется два способа подключения:

1. Зонирование и подсоединение каждой зоны к отдельному термостату .
2. Подсоединить твердотельное реле или магнитный пускатель. Осуществлять такое подключение самостоятельно нельзя, здесь нужны знания и навыки электрика.

Номинальный и реальный расход энергии электрического теплого пола

Основные виды электрических полов

Чтобы определиться с электропотреблением теплого пола, следует рассмотреть базовую мощность каждого вида материала, используемого при монтаже. Наиболее распространены следующие виды:

• пленочное инфракрасное покрытие;
• греющий кабель;
• термомат.

Классификация теплых электрических полов

Для тонкого напольного покрытия, например, ламината или линолеума, чаще всего используются пленочные системы обогрева. Для плитки и прочих твердых материалов – кабель или маты. Пленочное покрытие больше всего потребляет электричества, греющий кабель – самый экономичный. Термоматы в основе имеют инфракрасную пеленку, поэтому показатели потребления энергии у них схожи с пленочными.

Базовая мощность нагревательных приборов

Потребление электричества каждой системой нагрева зависит от набора характеристик:

• толщины материала;
• мощности приборов на 1 кв. метр;
• максимальной температуры нагрева.

Таблица теплопотребления теплых полов в помещениях

Эти данные производитель обязан указывать на заводской упаковке материала, как и номинальную величину потребляемой энергии.

Таблица электропотребления некоторых моделей греющих элементов на 1 кв. метр:

Кабель имеет небольшую мощность, но его располагают в несколько витков на 1 кв. метр, таким образом, чтобы суммарная мощность теплого пола составила – 130–150 Вт на квадратный метр – это средний показатель.

Расчет мощности для теплых полов

Факторы, влияющие на электропотребление

Совокупные затраты на системы отопления теплыми полами

Но есть и другие факторы, способные снизить или увеличить потребление электричества, к ним относятся:

• уровень теплоизоляции стен в помещении — чем он выше, тем меньшим будет потребление энергии;
• температура воздуха на улице – в холодное время года электрический пол будет работать намного больше;

Расчет энергопотребления

Для того, чтобы рассчитать какое количество электричества будет потреблять теплый пол, есть несколько подходов:

Расчет номинального потребления: в комнате площадью 14 м 2 нагревательные элементы будут занимать 10 м 2 . Чтобы рассчитать потребление электричества, нужно площадь покрытия умножить на мощность.

Потребление электроэнергии инфракрасными теплыми полами

Предположим, что используется термомат мощностью 130 Вт на 1 метр², тогда 10*130 = 1300 Вт или 1,3 кВт/ч – это номинальный расход. Далее, предполагаем, что в сутки пол включен 8 часов, тогда в день получается – 8*1,3 = 10,4, а в месяц – 10,4*30 = 312 кВт.

Средняя стоимость 1 кВт в России – 2,5 рубля, поэтому расходы на эксплуатацию теплого пола составят 780 рублей. Этот метод дает возможность рассчитать максимальную величину энергопотребления, без учета использования терморегулятора и прочих факторов, влияющих на потребление.

Технология расчета затрат с использованием коэффициента.

Для подсчета применяется формула: W=S*P*k, где:

График нагрева и потребления электроэнегрии инфракрасным теплым полом

S – площадь комнаты;

P – мощность нагревательного элемента;

k – коэффициент полезной площади обогрева, по общепринятым стандартам он равен 0,4.

Комната площадью 20 м 2 , используется термомат, мощностью 130 Вт на 1 метр², тогда формула будет иметь следующий вид:

W= 20*130*0,4 = 1040 Вт (1,04 кВт).

Далее, рассчитываем расход электричества в день: 8 часов *1,04 кВт = 8,32, в месяце – 12*30 = 249,60 кВт. Стоимость затрат – 249,60*2,5 = 624 рублей.

Потребление электроэнергии инфракрасной пленки

Насколько отличаются реальные показатели энергопотребления от номинальных?

Конечно, реальный расход будет сильно отличаться от номинальных показателей, поскольку часто бывает, что целый день в доме никого нет и пол включать нет смысла, поэтому реально он будет работать лишь 5 часов. Потребностей в ежедневном нагреве также не возникнет, особенно теплой осенью, поздней весной и летом, поэтому рассчитанные показатели будут примерно в два раза ниже.

Правильная установка электрического теплого пола

Есть еще и способы значительно снизить электропотребление, например, использовать терморегулятор. Хороший прибор будет экономить до 30% номинальной величины энергопотребления. На практике получается так, что электрический пол нагревается до заданной температуры за 5 минут, затем остывает 10 минут и снова включается. В час нагревательный элемент работает лишь 20 минут. Если вся система включена 9 ч. в сутки, из них электричество потребляется только 3 ч., следовательно затраты будут выглядеть следующим образом:

W= 20*130*0,4 = 1040 Вт/ч (1,04 кВт);

1,5*3 = 3,12 – в сутки;

3,12*30 = 93,60 – в месяц;

93,60*2,5 = 234 рубля.

Есть еще несколько способов снизить расход энергопотребления:
