Пластиковые колодезные кольца характеристика: кольца для колодца из пластика особенности +видео

Виды

Полимер-песчаные колодцы бывают разных видов. Главным образом они различаются по используемому материалу шахты:

Гладкие, одно-, двух стенные.
Гофрированные, одно-, двух стенные.
Комбинированные.

Различаются по доступу: обслуживаемые и нет. В последнем варианте контроль осуществляется только сверху. В большинстве случаев все элементы изготавливаются отдельно, благодаря чему возможно комбинировать.

Сборный коллектор имеет следующие технические характеристики:

Размеры	Существуют некоторые стандарты по диаметру, например, «Экосис» имеет внешний 950 мм, а внутренний – 900 мм. Высота конструкции до 1500 мм. В продаже есть и другие типоразмеры. Исходя из габаритов готового изделия, также отличается и цена на септик
Диаметр кольца	Без дна внутренний может иметь 600, 680, 800 и 900 мм. Наружный диаметр с дном и без него имеет следующий вид: 650, 730, 850 и 950 мм
Диаметр крышки	Ее размер подбирается индивидуально от 550 до 900 мм.
Толщина стенок	Крышка и кольцо имеют 25 мм. Этого достаточно, чтобы сооружение справлялось с нагрузкой извне. При увеличении диаметра пропорционально увеличивается толщина стенок
Высота колец	В пределах от 500 до 1500 мм (одно). Чем выше изделие имеет параметры, тем больший вес оно имеет
Состав	От общей массы изделия 75% – песчаный наполнитель. Остальные 15% – краситель, и полимер в качестве связующего вещества. За счет этого изделие получается водонепроницаемым. Данное сочетание прекрасно справляется с температурой до -70 °С. Способны пережить до 500 циклов на заморозку/разморозку

Важная особенность сборного канализационного колодца из полимерно-песчаного материала в том, что можно построить емкость на любую глубину. Главное, правильно выбрать диаметр и толщину стенок.

Что касается весовых характеристик, то они делятся на несколько видов:

Легкие. Способны справиться с нагрузкой до трех тонн. Преимущественно используются при обустройстве питьевых сооружений. Эффективны в зеленной части придомовой территории.
Средние. Справляются с давлением до шести тонн. Нашли свое применение на тротуарах, парках и небольших автомобильных стоянках для легкового транспорта.
Тяжелые. Способны перенести нагрузку до 12 тонн. Используются при строительстве автомобильных дорог и возле дома в городе.
Сверхтяжелые. Изделия сохраняют свою целостность при нагрузке до 25 тонн.

Советы по выбору и самостоятельному монтажу

Чтобы колодец прослужил длительный период времени, требуется:

правильно подобрать устройство;
соблюсти все правила монтажа конструкции.

Нюансы выбора

Чтобы правильно подобрать пластиковый колодец, необходимо учитывать следующие факторы:

модель колодца;
габаритные размеры устройства;
материал изготовления.

Полимерные колодцы изготавливаются двух видов:

монолитные конструкции отличаются более высоким показателем прочности при давлении на стенки;

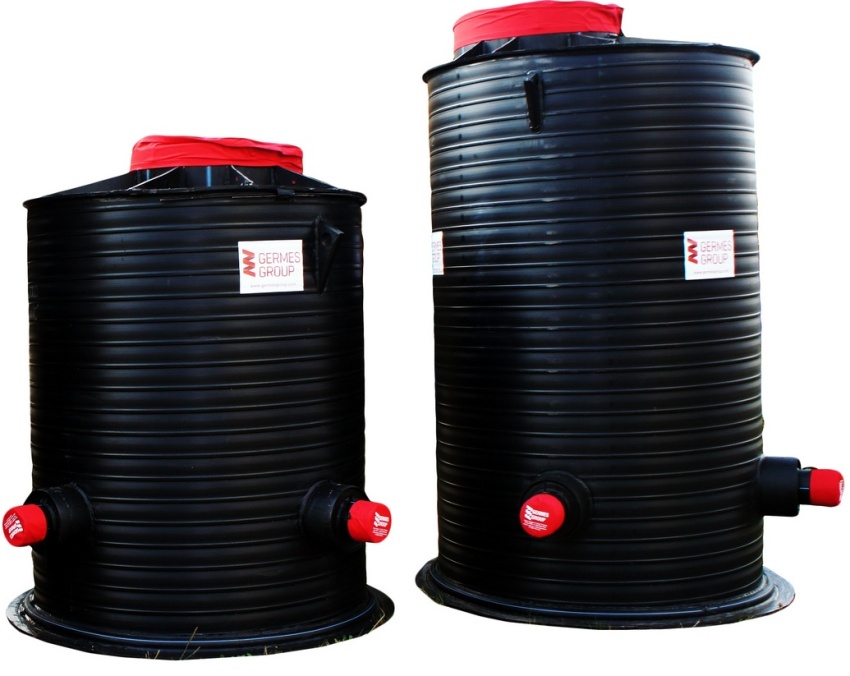

Готовый полимерный колодец для канализации

сборные конструкции, в основе которых располагаются полимерные кольца для колодца определенного диаметра.

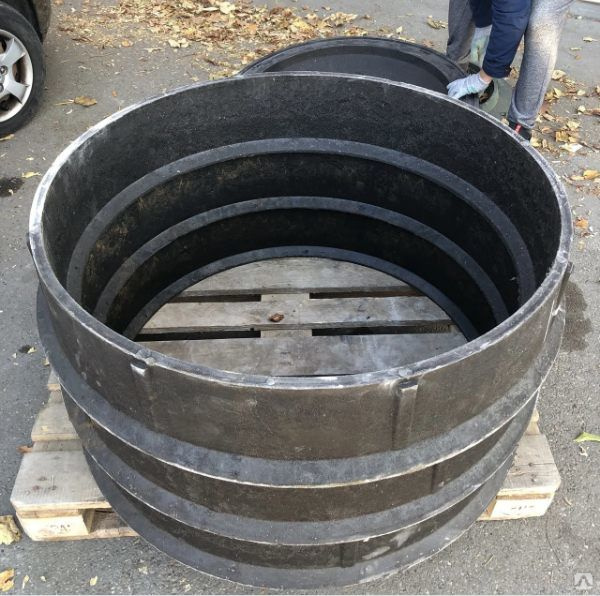

Колодец из отдельных полимерпесчаных колец

При выборе колодца также рекомендуется учитывать габаритные параметры. Особенно этот вопрос актуален при использовании монолитной конструкции.

Габаритные размеры колодца определяются в зависимости от назначения устройства и параметров канализационной системы.

Полимерные колодцы при сооружении канализационной сети частного дома могут устанавливаться:

для проведения ревизии системы. Должны располагаться в местах соединения/разветвления отдельных магистралей трубопровода, в местах соединения труб разных диаметров, а также в местах образования больших перепадов уровня. Размеры смотрового колодца зависят от количества подводимых магистралей и удобства пользователя;

Колодцы для проведения ревизии мест соединения трубопровода

Смотровые колодцы могут быть оснащены патрубками на производстве. Такие конструкции требуют тщательного подбора по всем параметрам. Также выпускаются колодцы, в которых установка патрубков производится самостоятельно.

дренажные, в которых предварительно очищенные стоки утилизируются. Конструктивная особенность дренажных колодцев – это отсутствие дна, которое заменяется слоями песка, гравия и иных дренирующих материалов;

Колодец для утилизации очищенных канализационных стоков

накопительный колодец используется в качестве сборной емкости канализационных стоков. Такой колодец подлежит периодической очистке.

Колодец накопительный

При выборе размеров дренажного и накопительного колодцев основным параметром является ежесуточное количество стоков.

Существенное значение имеет и разновидность материала, из которого изготовлен колодец:

поливинилхлоридные колодцы преимущественно используются при большом количестве в стоках агрессивных веществ. Изделия также отличаются минимальной горючестью;
полиэтиленовые конструкции устанавливаются в холодном климате или при постоянном использовании в холодное время года. Колодцы способны компенсировать давление грунта при низком температурном режиме;
полипропиленовые колодцы устанавливаются в районах с высокой плавучестью грунта. Конструкции могут выдерживать более высокие нагрузки на стенки, отличаются пластичностью и износоустойчивостью.

Правила монтажа

Инструкция по монтажу полимерного колодца практически не отличается от инструкции по установке колодцев, изготовленных из иных материалов:

на подготовительном этапе необходимо выкопать котлован и подвести к нему траншеи для укладки канализационных труб. Ширина и длина котлована должны быть с каждой стороны на 15 – 20 см больше устанавливаемого колодца;
дно котлована и подведенных траншей выравнивается и утрамбовывается. На дно укладываются песчаная и в случае необходимости гравийная подушки. При монтаже накопительной емкости своими руками дно котлована можно забетонировать. Это придаст резервуару дополнительную устойчивость;

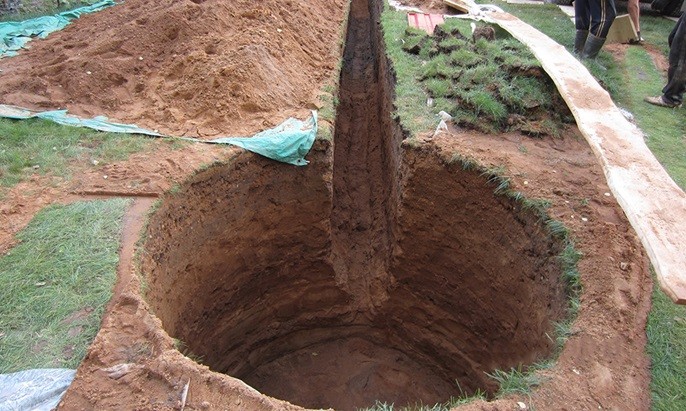

Котлован для установки колодца

устанавливается колодец и производится подключение канализационных труб;

Монтаж и подключение колодца

При монтаже сборной емкости каждое отдельное кольцо герметизируется битумной мастикой или специальным герметиком.

Как правильно смонтировать сборный полимерпесчаный колодец, смотрите на видео.

производится обратная засыпка грунта. Перед выполнением засыпки емкость рекомендуется полностью заполнить водой. Это придаст дополнительную жесткость конструкции и позволит избежать деформации при засыпке;
устанавливается крышка. При желании колодец декорируется.

Закрытие и маскировка канализационного колодца

Использование полимерных колодцев значительно сокращает затраты на строительство канализационной системы. Полимерпесчаные конструкции практически не требуют дополнительного обслуживания.

Преимущества и недостатки железобетонных колец

Перед тем как рассмотреть правила выбора железобетонных колец, следует уделить внимание их преимуществам:

Применение современных технологий производства позволило получить кольца высокой прочности и надежности. С каждым годом производители совершенствую технологии производства, что не только повышает эксплуатационные качества, но снижает себестоимость изделий.
Сегодня при производстве железобетонных колец создаются специальные выступы, которые существенно упрощают процесс сборки конструкции.
При наличии подъемной техники можно существенно упростить монтажные работы. Для зацепления отдельных секций создаются специальные крепежные элементы.
При применении железобетонных колец можно создать конструкцию практически любой глубины и с высокими показателями прочности.
Многие кольца имеют специальные отверстия для скоб, которые используются в качестве лестницы.

Однако есть и несколько существенных недостатков, среди которых отметим высокую стоимость, большой вес и необходимость в проведении периодического обслуживания.

Устройство и применение

Изначально колодцы выглядели, как простые ямы в земле, которые впоследствии стали укреплять каменной или кирпичной кладкой. После появления бетонных колец эта процедура заметно упростилась, хотя значительный вес отдельных элементов накладывал определенные ограничение на монтажные работы. Кроме того, по ходу эксплуатации стыки между бетонными кольцами начинают постепенно разрушаться, из-за чего вода в колодце загрязняется из-за попавшего грунта или стоков. Настоящим прорывом в области обустройства колодезных шахт стало появление полимерных изделий.

Пластиковые колодцы для воды

В зависимости от функции полимерные конструкции для воды разделяются на следующие виды:

Питьевые. Используются при сооружении обычных питьевых колодцев. Удобно то, что с помощью пластикового ствола можно реставрировать старые земляные, кирпичные или бетонные сооружения. Для этого подбирают пластиковые кольца меньшего диаметра, а пространство между новой и старой конструкцией заполняют песком.

Канализационные. Используются для сооружения автономной канализационной системы, когда центральные магистрали отсутствуют. Септики здесь можно не применять, так как дно канализационных пластиковых колодцев оснащено кинетами — специальными лотками на дне колодца, к которой подсоединяются трубы для равномерного отвода стоков.

Устройство пластикового канализационного колодца для воды

Дренажные. Эти пластиковые колодцы имеют схожее назначение с канализационными изделиями, однако кникеты на них обычно отсутствуют. Чтобы повысить степень очистки, дно сооружений рекомендуется оформлять равномерным слоем песка и гравия высотой 10 см.

Накопительные. Используются в качестве хранилищ для дождевой или питьевой воды. Стенки и днища накопительных колодцев делаются полностью герметичными. Для надежности стыковых участков конструкции этого типа стараются не заглублять ниже водоносного слоя.

Накопительный пластиковый колодец

В зависимости от особенностей конструкции пластиковые колодцы разделяются на сварные, сборные и бесшовные:

Сварные. Производятся из структурированных или двухслойных труб (они отличаются повышенной жесткостью). В основном сварными колодцами комплектуются канализационные системы.

Сварные пластиковые колодцы

Сборные. Предназначены для сборки на месте монтажа из отдельных составляющих. Чаще всего с их помощью организовываются дренажи, прокладываются кабельные и прочие коммуникации повышенной сложности.

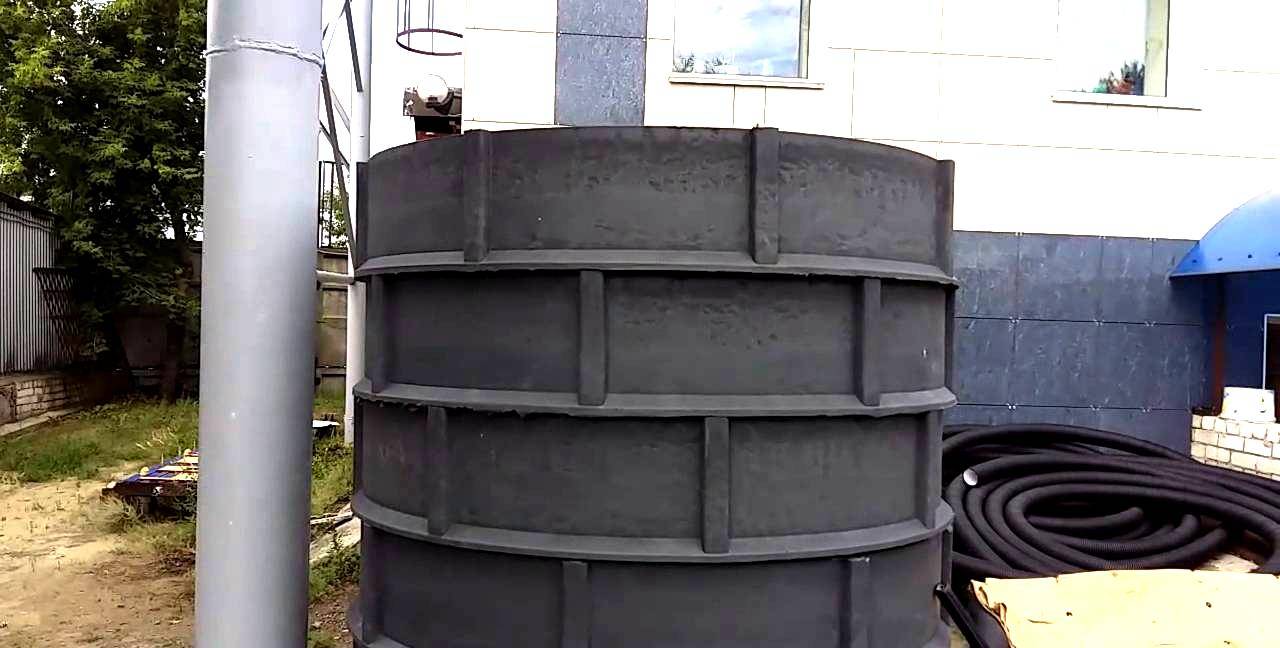

Сборный пластиковый колодец

Бесшовные. Основными элементами этих колодцев является труба и донный фильтр. С их помощью обустраиваются питьевые колодцы путем погружения полимерной шахты внутрь водоносного слоя. Хорошая герметичность стен позволяет оградить воду от загрязнений.

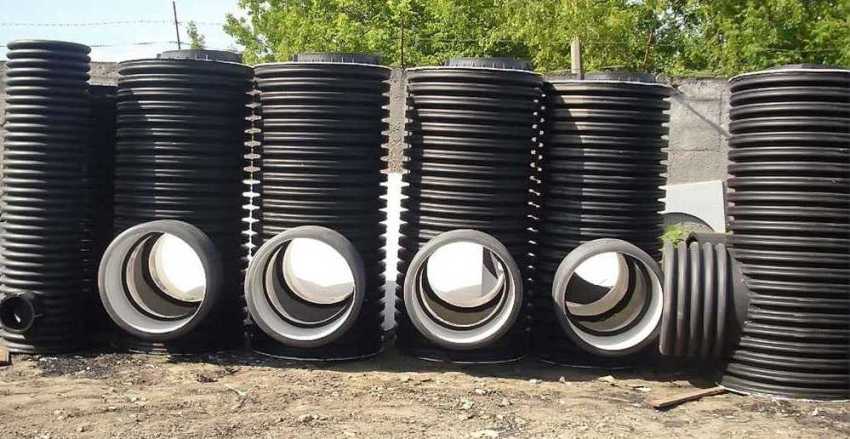

Бесшовные пластиковые колодцы

Любой пластиковый колодец для воды состоит из ряда составных частей, гарантирующих его функциональность и безопасность.

К таковым относится:

Дно. В различных по назначению моделях оно бывает глухое, сквозное или лотковое (литые направляющие водного потока).

Тело. Небольшие в разрезе колодцы оснащаются пластиковыми гофрами, способными эффективно противостоять давлению почвы и температурным колебаниям. Если диаметр колодезной шахты превышает 100 см, ее обустраивают из пластиковых колец. Защитой от деформации конструкции при сжимании почвы служат дополнительные ребра жесткости.

Горловина. Она присутствует в основном на смотровых пластиковых колодцах.

Люк. Их конструкция может быть различной, в зависимости от назначения. Чтобы в колодезный ствол не попадал мусор и грязная вода, применяют полностью глухие люки. Ливневая канализация обычно комплектуется решетчатыми крышками.

Устройство пластикового колодца

Для монтажа пластиковых колодцев для воды подойдут только местности с оптимальным климатом и ландшафтом. Нижнюю часть таких конструкций не рекомендуется заглублять ниже шести метров, а для обратной засыпки должен применяться только мелкий гравий и песок. Не допускается наличие в районе установки подземных толчков выше 7 балов по шкале Рихтера. Существует также ограничение по температуре воздуха – она не должна опускаться ниже -50 градусов. Перед монтажом следует изучить нормативные требования по составу почвы.

Как углубить уже существующий колодец

Дебет воды — величина непостоянная, и не всегда она меняется в сторону увеличения. Если количество воды в колодце уменьшилось, его придется углублять. Использование пластиковых колец значительно упрощает эту задачу.

Пластиковые кольца помогут углубить даже колодец из бетона. Для этого выемка грунта производится только в центре, чтобы не допустить опущения бетонных стен. Так как углубить нужно только средину, диаметр новой ямы должен превышать размеры пластиковых колец. Недостатком такого решения является уменьшение диаметра колодца. Но зато отпадает необходимость в устройстве нового сооружения.

Выемка грунта производится до тех пор, пока не появится достаточный дебет воды. Затем дно очищается, укладывается геотекстиль, а его края заводятся на стенки. Сверху засыпается щебень и выравнивается. Далее на подушку из щебня устанавливаются пластиковые кольца нужной высоты. На дне устанавливается донный фильтр, как для обычных колодцев.

Известно, что пластик легче воды, поэтому кольца из пластика придется утяжелить. Для этих целей подходит любой груз, который не боится контакта с водой: гранитные чурки или гравийные валуны. Спустя 6-8 месяцев грунт плотно обхватит кольца со всех сторон, и они уже не поднимутся.

Такой способ углубления колодца более простой по сравнению с попытками добавить бетонные кольца, ведь их придется устанавливать поверх существующих. А при таком способе неизвестно, как поведет себя все сооружение.

Преимущества и недостатки колец из пластмассы

Внешне кольца выглядят как полимерные гофротрубы достаточного диаметра. Использование при производстве ПВХ, полиэтилена, полиуретана гарантирует нетоксичность конструкции, повышенную прочность и эластичность. Кроме того, пластик не гниет, не покрывается ржавчиной и не служит питательной средой для болезнетворных микроорганизмов. Совсем недавно подвергалась сомнению прочность трубы, устойчивость к морозам и последующим перепадам температур. Однако сегодня производители предлагают пластиковые кольца, способные выдерживать до -70 градусов и восстанавливаться после замерзания воды. И в этом явное отличие от бетонных колец для колодцев.

Чем еще отличаются ПВХ фрагменты от бетонных? Весом. Один сегмент стандартных показателей тянет всего на 40 кг, что позволяет не нанимать грузчиков. Широкий ассортимент форм и диаметров только помогает выбрать нужные элементы. Например, для обустройства частной канализации временного типа вполне подойдет диаметр от 350 мм, промышленные же системы комплектуются трубами не менее 1-1,5 м диаметра. При необходимости, можно купить или дозаказать вставки из пластика, которые еще более упростят процесс монтажа, ремонта или подновления старого колодезного сруба. Наличие специального замка или резьбового соединения – дополнительный плюс. Достаточно накрутить один фрагмент на другой и готов герметичный «рукав» для септиков, чего никогда не дадут бетонные кольца. А закрепить и усилить эффект позволит любой стандартный герметик.

Подводя итоги, можно выделить следующие преимущества, которыми обладают ПВХ кольца для колодцев:

Легкость веса, простота в установке, отсутствие необходимости применения тяжелой спецтехники;
Экономия средств – даже самые распространенные сборные вставки стоят намного меньше, нежели стандартные бетонные кольца;
100% герметичность;
Простота ремонтных работ. Для подновления или полного демонтажа не требуется откачка воды;
Универсальность. Посредством пластиковой вставки легко реставрировать старый деревянный колодец или с бетонными кольцами. Элементы продаются разных размеров, и поэтому с подбором материала не возникнет проблем;
Длительный срок эксплуатации (от 50 лет). Причем во весь период не нужно постоянно обновлять и проверять кольца – пластик прочен и не требует замены;
Экологичность. Несмотря на искусственные составляющие, пластиковые кольца не выделяют в воду вредных веществ при остывании или нагревании, поэтому вода всегда останется вкусной и чистой.

Отдельно нужно сказать о незаменимости именно пластика при обустройстве канализации или септика для сохранения экосиса. Гигроскопичность бетона, его способность к деформации и разрушению рано или поздно приведет к тому, что отходы начнут просачиваться в грунт, неизбежно портя экосис. С пластиком такого произойти не может! Поэтому, если участок небольшой, возможности соблюдать установленные стандарты (обустройство колодца на расстоянии не менее 15 метров от выгребных ям, канализаций, туалетов) нет, вариантов кроме пластика практически не существует.

Объем и вес железобетонных конструкций

Объемно-весовые характеристики горловин зависят от вида элементов, из которых они устроены. Вес горловин, выполненных из стеновых колец, составляет 0,6-1,0 т; объем изделия колеблется в пределах 0,24-0,97 кубических метров. Вес горловин, изготовленных из опорных колец, равняется 50 кг, объем – 0,2 кубических метра. Кольца горловин колодцев из доборных элементов выполняются по индивидуальным заказам. Их вес и объем зависят от конструкции элементов, толщины его стенок и конфигурации. Во многих случаях такую горловину сооружают методом литья по месту. В этом случае соотношение между массой бетона и объемом определяется удельной плотностью материала, которую вычисляют с помощью коэффициента: 2,2 кг/дм кубический.

Как достичь гарантированной надежности

Описанные выше недостатки бетонных конструкций теперь с легкостью можно устранить, отдав предпочтение пластиковым кольцам. Такие кольца пригодны для создания колодцев как в пешеходных зонах, в частных дворах, так и для прокладки магистралей под оживленными и транспортными зонами.

Помимо канализационных, существуют такие колодцы и для прокладки других коммуникаций:

для проводки электро- и телекоммуникационных сетей;
для энергетических кабелей;
для размещения и защиты муфт;
для оптиковолоконных сетей.

В сфере информационных сетей также очевидна важность гидроизоляции и защиты коммуникаций. Тут пластиковые кольца для колодца являются лучшим решением. Пластиковые кольца для коммуникативных систем обеспечивают легкость и гибкость в монтаже

Возможно создание любых систем, предусмотренных проектной документацией. Обеспечивается максимальный уровень защиты коммуникаций от любого воздействия извне.

Пластиковые кольца для коммуникативных систем обеспечивают легкость и гибкость в монтаже. Возможно создание любых систем, предусмотренных проектной документацией. Обеспечивается максимальный уровень защиты коммуникаций от любого воздействия извне.

Таким образом, можно выделить основные сферы, где применяются пластиковые кольца:

локальные и магистральные канализационные и распределительные системы;
безнапорные магистрали подачи воды;
ливневки;
магистральные и локальные телекоммуникационные, электрические и прочие подобные сети.

Конструкционные особенности канализационных колодцев

Вне зависимости от вида колодца – бетонного, пластикового или кирпичного, их объединяет единая конструктивная схема. Она представляет собой шахту цилиндрической или прямоугольной формы, в которой на дне имеется лоток для сточной жидкости. Он может иметь разные ответвления, изгибы и отверстия, предназначенные для труб (входных и выходных). Также может быть разным перекрытие с люком.

Колодцы для канализации бывают обслуживаемыми (диаметр их достигает 1000 миллиметров) или не обслуживаемыми (тогда этот параметр меньше). Последние объекты до недавнего времени почти не устанавливались.Независимо от того, бетонные или пластиковые колодцы, по назначению они бывают:

смотровыми – линейными, контрольными, узловыми, поворотными;
перепадными.

Смотровые колодцы задействуют в таких случаях:

в местах, где присоединяют ответвления;
когда есть необходимость повернуть канализационную магистраль;
при смене диаметра труб или степени уклона.

Важно правильно выбирать расстояние между смотровыми колодцами канализации, которое может зависеть от многих факторов. Перепадные колодцы обустраивают на участках, где имеется различие между уровнями расположения входящих и выходящих труб. Также их применяют при изменении скорости водяного потока или в местах пересечения с подземными объектами

Также их применяют при изменении скорости водяного потока или в местах пересечения с подземными объектами.

Предъявляемые к интервалу расположения контрольных сооружений требования предполагают выполнение больших объемов строительных работ – земляных и монтажных. Если использовать для колодцев пластиковые канализационные кольца (такие как на фото), тогда можно значительно уменьшить трудозатраты и необходимое на выполнение работ время.

Размеры пластиковых колец для колодца и цены

Стандартные размеры колец:

диаметр — 800-1500 мм;
высота — 500-1000 мм;
толщина стенок — 50 мм.

Стоимость:

Кольцо без дна Ø 1000 мм, высота 500 мм — 2500 руб.
Конусный переход с люком — 2000 руб.
Днище — 1600 руб.
Колодец сборный, комплект — 17160 руб.
Цельнолитая конструкция с крышкой — 28600 руб.

Выбор диаметра

Чтобы правильно выбрать диаметр колодца, необходимо определиться с назначением сооружения и условиями эксплуатации. Размеры камеры должны обеспечивать свободный доступ к оборудованию для проведения планового обслуживания или производства ремонтных работ.

В соответствие с нормами колодцы должны иметь следующий диаметр:

обслуживаемые — минимум 1000 мм (водопровод, коммуникации, питьевые источники);
инспекционные — 315-600 мм (канализация, дренаж);
накопительные емкости — 400-1500 мм (ливнестоки).

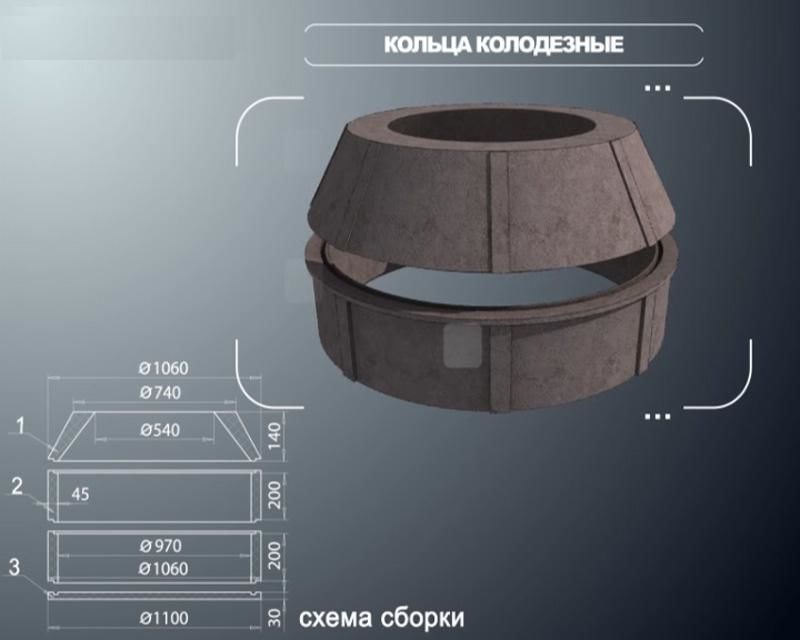

Составные части для колодца.

Высота

То есть требуемая глубина размещения конструкции должна быть кратна размерам колец, при этом:

Кинета с лотковой частью имеет высоту 400-600 мм.
Плоское днище — 400 мм.
Стандартный размер шахты — 1000 мм.
Глубину можно регулировать доборными кольцами (500 мм) или телескопическим удлинителем.
Конусная горловина — 560 мм.
Бетонное разгрузочное покрытие с люком — 604 мм.

Размеры и цены пластиковых колец для канализации

Цены пластиковых колец для колодца зависят чаще всего от размеров и качества используемого полимера. Определенное влияние на стоимость имеют также производитель и место изготовления. Самыми доступными являются кольца полиэтиленовые. Более дорогими будут конструкции из поливинилхлорида.

Лидер продаж – кольца из полипропилена. Они имеют умеренную цену и высокие технические показатели. Применяются для обустройства практически всех видов колодцев.

Замковые модели пластиковых колец стоят дороже обычных

Ниже приведены таблицы цен канализационных колец из двух видов полимеров.

Цена колец для колодца из полиэтилена с толщиной стенки 8 мм:

Диаметр, мм	Высота, мм	Цена руб.
950	1500	21000
2000	25300
2500	29400
3000	38600
1450	1500	34300
2000	40400
2500	46200
3000	52300
1900	1500	47670
2500	63750
2000	64300
3000	71500

Цена колодезных колец из полипропилена с толщиной стенки 8 мм:

Диаметр, мм	Высота, мм	Цена руб.
950	1500	25117
2000	30000
3000	33000
2500	35000
1450	1500	40750
2000	47600
2500	54300
3000	61200
1900	2000	55500
1500	55700
2500	74200
3000	82700

Важно учитывать затраты не только на колодезные кольца, но и на люки и другие расходные материалы

Одной из самых востребованных считается продукция отечественной компании «Экосистема». Производитель реализует пластиковые кольца по следующему принципу: внешний диаметр – 950 мм, внутренний – 900 мм, высота – 1500 мм, цена – 9 тыс. руб.; внешний диаметр – 600 мм, внутренний – 650 мм, высота – 1500 мм, цена – 8 тыс. руб.

Еще одной ведущей компанией в сфере производства пластиковых систем водоснабжения, водоотведения и коммуникаций является Rodlex. Она сбывает пластиковые кольца по такой цене: высота 500 мм – 4320 руб.; высота 1000 мм – 8640 руб.; высота 1500 мм – 12900 руб.; высота 3000 мм – 25900 руб. За лоток нужно доплатить 3-4 тысячи.

Выпускает сборные полиэтиленовые колодцы и столичный завод FDplast. Он предлагает конструкции, которые состоят из лотка, шахты, горловины, телескопической трубы и компактного люка. Продукция завода конкурентоспособна. Цены среднестатистические, гарантированный срок годности изделий – 50 лет, переносимая температура – от -60 до 70 градусов. Герметичность достигается с помощью адаптеров и уплотнительных колец.

Востребованой компанией в сфере производства пластиковых систем водоотведения и коммуникаций является «Экосистем»

Средняя цена пластиковых труб большого диаметра отечественных производителей – 9 тысяч рублей (стандартная полутораметровая модель). Конструкции с лотком стоят на 3-4 тысячи дороже. Обычная шахта с дном обойдется в 12-13 тысяч. Крышки и другие элементы системы приобретаются отдельно и не входят в стандартную комплектацию. Их стоимость зависит от формы и материала. Средняя цена на круглые и квадратные крышки – 2-3 тысячи рублей.

Среди иностранных производителей популярностью пользуется компания Wavin. Она выпускает смотровые и ливневые виды сборных систем из пластика. Вся продукция компании Wavin отличается высокими эксплуатационными характеристиками и хорошей устойчивостью к механическим повреждениям. Цены на продукцию этой компании отличаются от отечественных на 3-7%. Отдельные позиции стоят дороже, но есть немалое количество изделий, имеющих более низкую стоимость. Подробную информацию можно найти на сайте компании.
