Как пользоваться мультиметром: инструкция по применению

Как проводить измерения электрических параметров

До того, как начнем говорить о том, как пользоваться мультиметром, надо запомнить, что при измерении силы тока мультиметр подключается последовательно — в разрыв цепи, а при измерении напряжения — параллельно относительно участка или элемента цепи.

Измеряем напряжение

Переводим переключатель в положение измерения напряжения. Есть два положения: для постоянного и переменного напряжения. Выбираем по параметрам цепи или устройства.

Далее надо выбрать диапазон измерений. Для этого надо хотя-бы ориентировочно (а лучше — точно) знать, какие показания ожидать. Например, при измерении напряжения в сети вы знаете, что там будет 220 В или На на батарейках или аккумуляторах есть надписи, на устройствах — шильдики с указанием параметров цепи. В любом случае ставим предел — ближайший больший. Это обеспечит большую точность.

Схемы подключения мультиметра для измерения разных электрических величин

Если не знаем точно, какое напряжение может быть, ставим приблизительно — после первых показаний можно будет изменить. Если вообще не имеем представления о величине напряжения, ставим самый большой предел, в дальнейшем приближаясь к нужному положению. Такой алгоритм не позволит сжечь прибор, что может случиться, если выставить слишком низкий предел.

Определившись с пределами изменения, подключаем щупы:

• черный в общее гнездо «COM», а второй щуп — к минусу батарейки или аккумулятора;
• красный в гнездо с надписью VΩmA, а щуп от него — к плюсу элемента питания.

На дисплее высвечиваются цифры. Это и есть напряжение на измеряемом участке. В данном случае на батарейке/аккумуляторе.

Чтобы измерить напряжение, надо перевести переключатель в нужное положение

Если перепутать щупы местами и подключить красный к плюсу, а черный — к минусу, ничего страшного не произойдет. Перед показаниями просто высветиться знак минус.

Как пользоваться мультиметром для измерения тока

Чаще всего и для измерения силы тока есть есть два положения переключателя — постоянного и переменного. Но не во всех моделях. Есть приборы (M-830, DT-830), которые могут измерять только постоянный ток.

Для измерения постоянного тока мультиметром порядок действий стандартный:

• Выставляем переключатель в соответствующее положение.
• Выбираем предел измерения (ставим приблизительно ожидаемую величину тока).
• Устанавливаем измерительные щупы:
  • черный в гнездо «COM»;
  • красный
    • в гнездо VΩmA, если ожидаемый ток будет меньше 200 мА;

    • в третье гнездо, если ток будет больше 200 мА.

• Подключаем мультиметр в разрыв цепи. Для этого свободными концами щупов дотрагиваемся до обоих проводников в месте разрыва, замыкая цепь через прибор.
• Снимаем показания с дисплея.

Одно замечание: сборка измерительной схемы при измерении тока должна проходить при снятом напряжении. При значительных токах (выше 200 мА) работа без снятия напряжения небезопасна. Подавать питание надо только после того как мультиметр подключен.

Режим измерения сопротивления

Положение щупов мультиметра для измерения сопротивления стандартное: красный в гнезде «COM», черный — в VΩmA. Свободные концы щупов прикасаются к выводам измеряемого объекта.

Есть нюансы с выбором предела измерений. Если вы знаете, какие показания должны быть (проверяете резисторы, например), выставляете предел измерений ближайший больший. Если величина сопротивления неизвестна, переводим переключатель на максимальную шкалу. После измерения ее можно будет изменить на более подходящую.

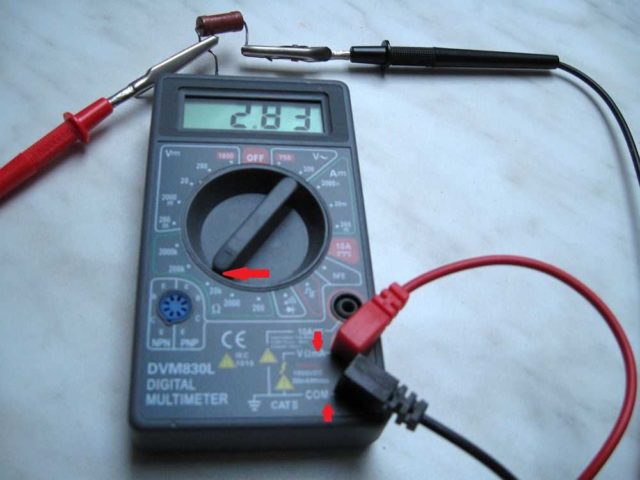

Как измерить мультиметром сопротивление

Если при измерении сопротивления мультиметром на экране появилась цифра «1», это означает, что предел измерения превышен, надо изменить его на больший.

Настройка и подготовка к использованию

Чтобы подготовить прибор к измерению, надо правильно выбрать режим работы и верно подключить измерительные провода.

Назначение разъёмов и подключение щупов

У тестера два измерительных провода с щупами, а коннекторов для их подключения бывает несколько. Обозначение функции каждого разъема наносится прямо на корпус рядом с гнездом. Обычно у тестера имеется:

• разъем для общего провода (COM);
• отдельные гнезда для измерения тока (у приборов с токоизмерительными клещами отсутствуют);
• гнезда для замера остальных параметров (напряжения, сопротивления, электрической емкости и т.п.).

Гнезда для подключения измерительных проводов.

Общие принципы подключения таковы:

• один провод всегда подключается к гнезду COM — обычно это черный провод (цвет на правильность замеров не влияет, но лучше возвести это в привычку, чтобы было меньше путаницы);
• другой провод (красный) подключается к гнезду с обозначением измеряемой величины;
• селектор должен стоять в положении, соответствующем разъему, к которому подключен красный измерительный щуп.

Некоторые тестеры имеют функцию сигнализации неверного подключения. Если переключатель рода работы не соответствует подключенному щупу, генерируется звуковой сигнал и индикация на дисплее.

Проверка на работоспособность и калибровка

Цифровой мультиметр в калибровке перед началом работы не нуждается. Стрелочный прибор перед измерением сопротивления требует дополнительной настройки – установки стрелки на нулевое деление (крайнее правое деление шкалы). Для этого надо замкнуть между собой щупы прибора и вращать ручку «Установка нуля» до достижения необходимого положения стрелки.

Установка стрелки омметра на нулевое деление шкалы.

Если предстоит измерение небольшого сопротивления (единицы или даже десятые доли ома), то сопротивление проводов к щупам может внести значительную ошибку. Чтобы ее учесть, надо в режиме измерения сопротивления замкнуть щупы, считать показания и при замере вычесть это значение из результата.

Измерение сопротивления проводов.

Чтобы проверить работоспособность измерительного прибора (цифрового или стрелочного), надо измерить с его помощью заведомо известную величину в соответствующем режиме. Так, для проверки исправности в режиме переменного напряжения можно измерить напряжение в розетке – результат должен быть близок к 220 вольт. В режиме постоянки можно попробовать измерить напряжение на клеммах исправного и заряженного автомобильного аккумулятора (ожидаемый результат – около 12 вольт).

Как измерить напряжение мультиметром

По характеру изменения величины во времени напряжение разделяют на постоянное и переменное. Поэтому рассмотрим, как выполнять измерения обеих видов напряжения. Источниками постоянного напряжения являются батарейки, аккумуляторы, зарядные устройства, блоки питания и т.п. Чаще всего возникает необходимость изменить уровень разряда батарейки или аккумулятора. Кроме того, самый простой способ убедится в исправности блока питания – это проверить величину его выходного напряжения.

Для выполнения указанных действий, прежде всего мультиметр необходимо настроить соответствующим образом. Для этого рукоятку переключателя режимов следует перевести в сектор измерения постоянного напряжения. Но обозначается латинской (английской) буквой V, рядом с которой нанесены прямая линия и пунктир. Буква V обозначает напряжение; прямая линия – постоянное, пунктир – пульсирующее. В данном режиме можно измерить величину не только постоянного, но и пульсирующего напряжения. Последнее можно увидеть на выходе выпрямителя, например диодного моста.

Из сектором мы определились, но внутри него нанесены 5 значений: 200m, 2000m, 20, 200, 1000. Каждое значение обозначает величину в вольтах или милливольтах, если рядом с числом стоит буква m. Число показывает максимальную измеряемую величину. Например, 200m – 200 мВ или 0,2 В; 20 – 20 В и т.д. Это значит, что измеряя напряжение батарейки мультиметром следует переключатель режима перемести в сектор 2000m, что обозначает максимальное напряжение 2 В, а напряжение новой батарейки приблизительно 1,6 В. В случае когда не известна величина и даже нет предположений, тогда лучше выбрать максимально возможно значение. Затем с целью более точного отображения величины следует переводить переключатель в сторону меньшего числа.

И так, рукоятку мы установили в правильное положение. Но это еще не все

Нужно выполнить еще одно очень важное действие. По сути именно с этого действия следует и начина подготовку мультиметра к измерениям

На корпусе данного устройства находятся еще три рядом вертикально расположенные отверстия. В два из них нам нужно вставить измерительные щупы. Один щуп, как привило черного или синего цвета, хотя цвета не обязательно соблюдать, но это просто удобно, следует вставить в общий разъем. Общий разъем обозначают COM (сокращенно от common — общий) и рядом с ним наносится знак заземления. Второй щуп нужно вставить в разъем с буквой V. В данном случае два нужных нам разъема расположены рядом. Теперь устройство готово к работе.

Как пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

1. установить режим в позицию ACV или DCV в предполагаемом интервале;
2. черный провод подключить к коннектору СОМ, красный — к разъему VΩmA;
3. наконечники щупов соединить с контактами цепи;
4. считать с дисплея значение напряжения.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений. Для точности рекомендуется провести 2-3 попытки.

Сила тока

для проведения измерений в цепи устраивается разрыв;
черный щуп — в гнездо СОМ;
красный — в разъем до 200 мА или 10А;
наконечниками осторожно прикоснуться к контактам;
считать с дисплея значение напряжения.

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко. При работе с оголенными проводами необходимо соблюдать технику безопасности.

Сопротивление

1. установить режим Ω, выбрав максимальный диапазон;
2. щупы вставить в соответствующие коннекторы;
3. проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи;
4. концы проводников набросить на контакты исследуемого объекта;
5. считать с дисплея значение сопротивления.

Эту характеристику можно измерить тестером без подачи питания на резистор. Исследуемый элемент просто замыкается между двумя щупами. На экране появится сопротивление элемента или участка цепи, если проводимости нет, на экране высвечивается единица. Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

1. установить режим;
2. вставить ножки транзистора в разъем в соответствии с цоколевкой;
3. отображением на дисплее будет значение усиления сигнала.

Для проверки исправности pn-переходов и определения коэффициента усиления диоды и простейшие транзисторы измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

1. выставить режим Fcx;
2. к коннектору для конденсаторов подключить красный щуп, черный — к СОМ;
3. считать с дисплея значение емкости в Фарадах.

Конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой или с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро без риска для человека и самого элемента. При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением емкости.

Прозвонка

1. установить режим прозвонки (значок «звуковой микшер»);
2. подключить щупы к концам участка проводки.

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений. Если целостность проводки не нарушена, раздастся звуковой зум, а на дисплее тестера будет высвечиваться значение близкое к нулю, если число на дисплее нестабильное и «прыгающее» — проводимость в цепи отсутствует.

Измерение температуры

1. вставить термопары в соответствующие коннекторы, соблюдая полярность;
2. приблизить условный спай к точке, в которой нужно найти температуру;
3. считать с дисплея значение температуры.

При контакте с температурной средой между концами термопары образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима. Для проверки работоспособности прибора можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Аналоговые и цифровые

Показания в аналоговых приборах отражаются стрелкой на цифровой шкале. На сегодняшний день достаточно много встречается старых советских устройств, а также новых китайских приборов такого типа. Для работы с таким прибором необходимы специальные навыки и знания. К тому же стрелочный прибор очень чувствителен к колебаниям, поэтому держать его нужно ровно и максимально неподвижно. Яркими представителями являются Sunwa YX -1000a и Sunwa MF -110a.

Цифровой мультиметр полностью электронный, без каких-либо аналоговых элементов. Показания в этих приборах довольно точные, без погрешностей и выводятся на цифровой экран. Это достаточно удобно и исключает ошибки, которые могут возникнуть у пользователя при считывании результатов измерений с аналогового прибора. На сегодняшний день цифровые мультиметры занимают первые места по популярности и использованию среди приборов такого типа.

Цены на цифровые мультиметры лежат в довольно широком показателе. Стоимость самых простых устройств начального уровня, как правило, произведенных в Китае, начинается от нескольких сотен рублей. Профессиональные приборы, выпущенные именитыми производителями, собранные из качественных материалов и комплектующих и обладающие большой функциональностью, могут достигать нескольких десятков тысяч рублей.

Неважно, сколько стоит мультиметр, основные функции будут присутствовать даже в самом дешевом — измерение тока, измерение напряжения, прозвонка проводов на обрыв. В этом поможет тестер электрический — мультиметр, как пользоваться, подскажет инструкция

Визуально бо́льшая часть приборов похожа друг на друга. Основным органом управления в них является центральный многопозиционный переключатель. С его помощью осуществляется выбор измеряемого параметра и задается величина его измерения.

Прозвонка проводов мультиметром

В этой главе рассмотрим как пользоваться мультиметром для проверки целостности проводов или, как говорят, для прозвонки. Когда нужна эта операция? Да очень часто. Например, когда что-то не работает и надо определить не шнур ли в этом виноват. Это первый шаг при ремонте любой бытовой техники — проверка целостности сетевого шнура. И проверку проводят именно при помощи мультиметра (тестера) в режиме прозвонки.

Второй часто встречающийся случай — когда при подсоединении кабеля забыли подписать какой провод куда подключили. В этом случае не одном конце щуп держат на одном проводе, а на другом конце перебирают проводники до тех пор, пока не услышат характерный звук.

Прозвонка проводов мультиметром

Теперь непосредственно о само процедуре. Сначала переводим переключатель в режим прозвонки. В этом режиме прибор издает писк если сопротивление цепи менее 50 Ом. Если вы подключили прибор к обоим концам проводника и услышали писк — провод цел, если писка нет — где-то обрыв.

Обычно режим прозвонки на мультиметрах изображается графически: наносится пиктограмма в виде рупора с исходящими звуковыми волнами. Переключатель ставим в это положение, щупы устанавливаем в стандартное положение — красный в гнезде «COM», черный — в VΩmA. Свободными концами щупов прикасаемся к концам проверяемого провода. При прозвонке кабеля эту процедуру повторяют с каждой жилой.

Точность работы мультиметра

В зависимости от сложности, устройство может иметь от 2,5 (самые простые) до 8,5 (прецизионные) разряда отображения чисел. Наиболее распространены приборы с 3,5 разряда. Разрядность указывает, что прибор может отражать количество разрядов от 0 до 9 полностью или частично. Например, для 3,5 разряда возможны измерения в пределах 0,000…1,999. Если величина выходит за указанные пределы, требуется ручное или автоматическое переключение на другой диапазон.

Точность работы не зависит напрямую от разрядности, хотя связь есть. Так, у приборов с 2,5 разряда погрешность измерения около 10%, у приборов с 4,5 – до 0,1%. При разрядности выше 5 точность оговаривается отдельно для каждого вида измерений и может доходить до 0,01%.

У стационарных приборов точность обычно выше, чем у портативных.

Устройство и принцип работы цифрового мультиметра dt

Для того чтобы понять, как устроен прибор и по какому принципу он работает, для примера мы возьмем популярную модель dt-838. Если вы самостоятельно разберетесь с принципом работы этой модели, то у вас не должно возникнуть никаких трудностей с использованием других приспособлений такого типа. Единственными различиями, которыми обладают разные мультиметры, могут быть только значки, которые наносятся на изделия. Кроме того, могут быть какие-то дополнительные функции. На лицевой стороне выбранной нами модели находится специальный ЖК индикатор, переключатель, который позволяет менять режимы работы, а также разъемы, с помощью которых происходит подключение щупов.

Цифровые мультиметры как пользоваться, видео инструкция по применению для чайников

Благодаря тому, что на приборах присутствуют специальные метки, то это позволяет задать величину, которую можно контролировать. Данная величина позволяет переключать и устанавливать верхний предел измерения показаний. Режимы однородного типа находятся рядом и распределены на разные группы.

В некоторых более современных моделях мультиметра принято устанавливать предел измерений на автоматическом уровне. Для того чтобы это сделать, достаточно выбрать с помощью переключателя ту контролируемую величину, которая вам необходима. Если говорить непосредственно об обозначениях, которые располагаются на лицевой части изделия, то необходима инструкция, ведь такие обозначения в разных моделях от разных производителей могут немного отличаться.

Описание измеряемых параметров и их обозначение

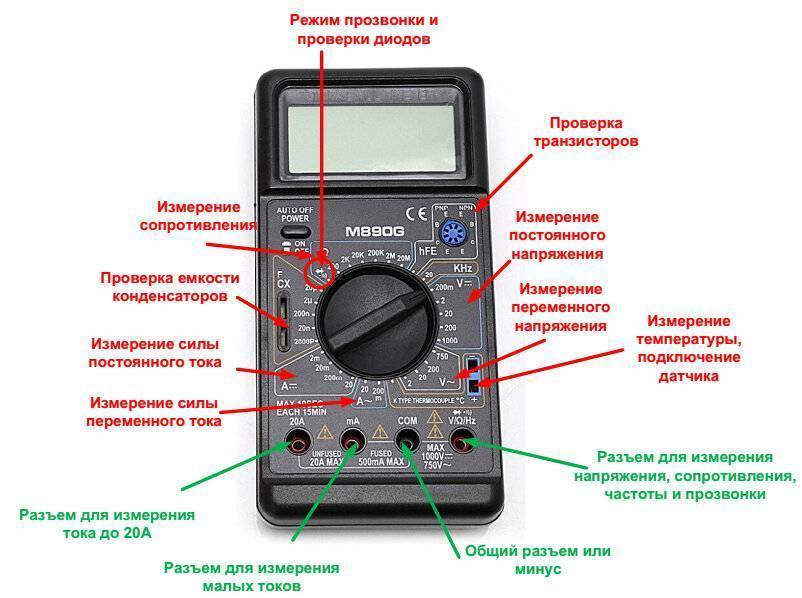

Для обозначения параметров на мультиметрах производители применяют стандартную маркировку на английском языке или специальные символы

Для работы с прибором важно знать основы электротехники, чтобы правильно и безопасно осуществлять необходимые измерения

Каждый мультиметр разделен на зоны с настройками для работы с определенным видом напряжения электрической сети:

• ACV или V~ – напряжение переменного тока;
• DCV или V- – напряжение постоянного тока;
• DCA или A- – сила постоянного тока;
• Ω – сопротивление на участке цепи или в электрическом приборе.

Переменный ток

Значок переменного тока аналогичен переменному напряжению — волнистая черта забуквой A. Для измерения переменного тока в схему вводят выпрямительные диоды. Цешка плохо подходит для измерения этого параметра. Для этого нужны токоизмерительные клещи.

Постоянный ток

С помощью этого режима измеряется напряжение элементов питания, батареек и аккумуляторов автомобилей. Большинство цепей управления в современных системах АСУТП имеют потенциал 24 В постоянного тока.

Для того, чтобы выполнить измерение в этом режиме необходимо перевести прибор в положение DCV, при этом замер (если не знаете примерное напряжение) лучше всего начинать с максимального значения переключателя, постепенно уменьшая диапазон, до получения нужной размерности. Если на экране прибора результат измерения отображается со знаком «минус», то значит была нарушена полярность подключения щупов (это значит «минус» был подключен к «плюсу» цепи, в которой производится измерение, а «плюс» к «минусу»).

Что касается размерности, то тут все просто: если, к примеру, на экране высвечивается цифра 003, то значит необходимо уменьшить диапазон измерения. Постепенно снижая величину напряжения с помощью переключателя, будет высвечиваться 03, 3.

Если на дисплее отображается цифра «1» или другое непонятное число, то скорее всего неправильно выбран режим работы или необходимо повысить верхний предел измеряемого напряжения. Другими словами измеряемое значение напряжение должно быть меньше, чем верхний предел, выбранный на мультиметре.

Стандартные значения для переключателя в зоне постоянного напряжения: до 200мВ, 2В, 20В, 200В, 1000В.

Что важно знать об устройстве тестера

Перед тем как начать проведение любых электрических измерений, стоит разобраться с тем, что представляет собой сам прибор и каковы его функции. Вся информация нанесена на лицевую панель. О том, как пользоваться мультиметром выбранной модели, можно узнать исходя из следующих общепринятых обозначений:

• ON/OFF – кнопка включения/выключения прибора (на отдельных тестерах она может отсутствовать, включение прибора в этом случае будет выполняться поворотом переключателя диапазонов);
• DCA (или A—) – постоянный ток;
• ADCA – переменный ток;
• ACV (V~)/DCV (V—) – переменное/постоянное напряжение;
• Ω – сопротивление.

Чтобы снять показания, нужно использовать поворотный переключатель, который позволяет устанавливать различные режимы работы мультиметра, выбирать диапазон измерений.

Одним из важных моментов в освоении вопроса о том, как пользоваться цифровым мультиметром, является правильное подключение измерительных щупов в соответствующие разъёмы. От этого будет зависеть корректность выполненных измерений. Для того чтобы не ошибиться, есть простые правила:

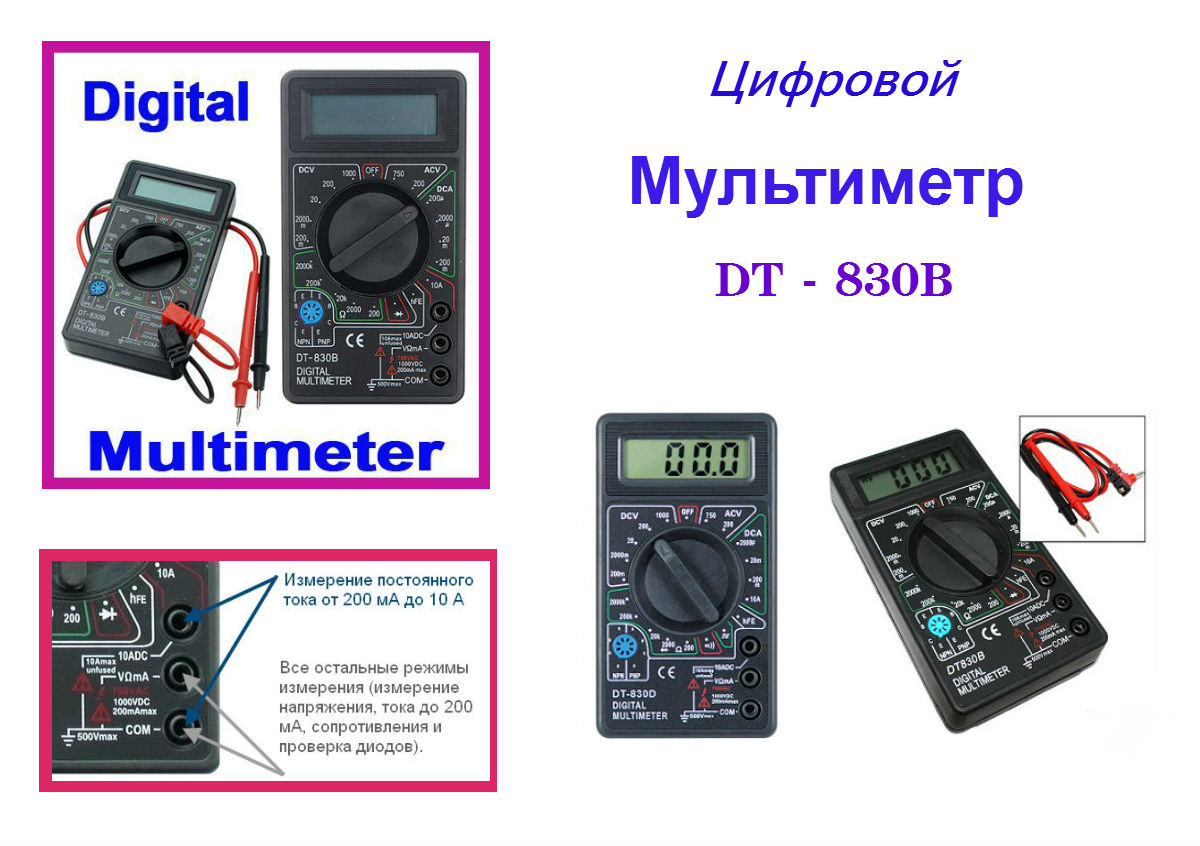

COM — черный размер слева, универсальный разъем в центре, разъем для измерения больших токов — справа

1. разъём СОМ – общий, он используется для подключения отрицательного измерительного провода чёрного цвета;
2. для подключения красного положительного щупа может быть использовано одно из гнезд для измерения напряжения (V), сопротивления (Ω), тока (mА, А), при этом стоит учитывать, что, как правило, токовых гнёзд два (для работы со слаботочными цепями и с током до 10/20 А в зависимости от модели тестера).

Но также необходимо учитывать, что при проведении измерений напряжения или тока установленные наоборот измерительные щупы приведут к изменению полярности полученных данных, что отразится на дисплее появлением знака «-». Цифровые значения при этом будут корректны. Этим цифровые приборы отличаются от аналоговых. В последних стрелка чаще всего выходит за пределы шкалы, а в отдельных случаях такая работа может привести к повреждению прибора.

Замыкание контактов в режиме измерения сопротивления

В условиях отсутствия специального оборудования, применяемого с целью калибровки измерительного прибора, проверка точности получаемых показаний определяется не только при помощи обычной батарейки, но и посредством замыкания контактов на режиме замеров показателей сопротивления.

Требуется обратить внимание на тот факт, что данные работы могут быть произведены исключительно в режиме замеров уровня сопротивления, так как некоторые модели, предназначенные для измерения других параметров, в результате замыкания контактов часто выходят из строя

Режим измерения сопротивления/прозвонка/диодный тест

После того, как щупы будут подключены к соответствующим разъемам, и произойдёт контактное замыкание, индикатор измерительного прибора должен выражать сопротивление «О». Наличие любых других показаний свидетельствует о неисправности тестера.

При необходимости выполняется измерение резисторного сопротивления с заведомо известными показателями. Однако даже исправные мультиметры в результате неправильной эксплуатации, способны искажать получаемые данные. Используется стандартное правило подключения, при котором щуп красного цвета подсоединяется к положительному полюсу, а черный провод — к отрицательному.
