Сквозняков больше нет: выбираем правильные доводчики для входных дверей

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже. Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить “тело” доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

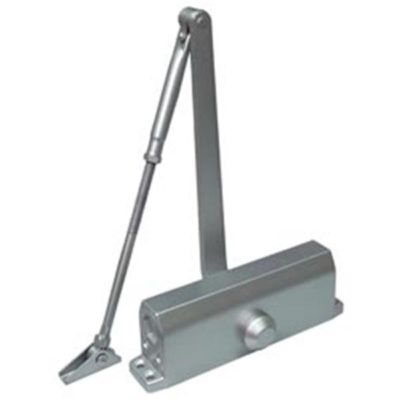

Самая популярная модель

Принцип действия доводчика

Работа механизма у разных моделей практически не различается. При открывании калитки человек прикладывает к ней определенное усилие. Это усилие передается на рычажную систему, приводящую в движение подвижный поршень. За поршнем находится пружина, которая сжимается, накапливая энергию для закрытия двери. Пружина начинает разжиматься в момент отпускания калитки. Разжимается она плавно благодаря наличию внутри механизма масла или воздуха. Имеется возможность регулировать скорость закрывания калитки.

Непосредственно перед закрытием механизм доводчика немного ускоряет движение дверного полотна для возможного защелкивания замка.

Дверные доводчики DRS

Еще два шедевра от российских разработчиков:

• предназначен для установки на широкие двери с полотном более 90 мм.
• для узких дверей с шириной до 90 мм.

Дверной доводчик это механическое устройство, назначение которого – обеспечивать автоматическое плавное закрывание дверного полотна и его фиксацию. Помимо экономии времени, он уменьшает износ петель, замков и другой дверной фурнитуры. Если вы хотите выбрать доводчик на калитку, как самостоятельно установить или отрегулировать его – то стоит прочесть это руководство.

Главное, чем отличается доводчик для калитки– он используется на повышенной нагрузке (большая инерция двери, частое открывание-закрывание, давление ветра, удары) при различных температурах (от -30 до +50) и при прямом попадании на него влаги и обледенении. Поэтому можно использовать только устройства, сконструированные для наружного монтажа. «Внутренние» механизмы, не предназначенные для таких жестких условий, очень скоро выйдут из строя.

Основной критерий выбора механизма: масса и ширина дверного полотна, которую он обслуживает. По этим двум параметрам определяется момент инерции, по которому классифицируется мощность механизмов.

Измерьте, на какой угол открывается дверь.

Также нужно подготовить (укрепить и окрасить) дверное полотно и опору в местах потенциального монтажа. Эти места зависят от модели механизма, о которых поговорим далее.

Особенности доводчиков

Несмотря на свою распространенность и внешнюю простоту, при изготовлении и приобретении механизма для створок необходимо учитывать ряд важных особенностей.

Доводчик – это подвижное устройство, и вследствие этого трение усиленно воздействует на все его узлы. В результате хода калитки возникают вибрации, зачастую она ударяется о посторонние предметы.

Каждый из типов таких устройств имеет свои сильные и слабые стороны

Данные особенности обусловливают:

• виброустойчивость;
• ударопрочность;
• износостойкость.

Очень часто устройство устанавливается на улице, поэтому при использовании на механизм будут оказывать влияние перепады температуры, избыточная сырость, снег, наледь и множество других природных факторов.

Чаще всего морозостойкие варианты имеют прочные защитные кожухи

Исходя из этих особенностей, конструкция должна иметь следующие качества:

• морозостойкость (даже при отрицательной температуре воздуха устройство должно исправно закрывать калитку);
• влагозащиту (как правило, влага очень негативно сказывается на любых механизмах. Поэтому доводчик должен иметь влагозащиту, либо быть сделан из устойчивых к влиянию влаги узлов.В любом случае, влажность не должна влиять на работоспособность устройства).

Виды

Сегодня, предлагается три основных разновидности доводчиков:

• электрические – обеспечивают бесшумную и безопасную работу. В качестве дополнительной опции, можно приобрести механизм, который с кнопки будет открывать и закрывать дверь, однако, для работы потребуется подводить к забору электричество;
• гидравлические – работа основана на использовании гидравлического поршня, это довольно мощные и долговечные аппараты;
• пневматические – самые неприхотливые доводчики, способны работать в условиях низких температур и высоких нагрузок. Работа основана на использовании воздушного цилиндра со сжатым воздухом.

Естественно, что при выборе, стоит исходить из бюджета, условий эксплуатации, а также технических характеристик аппарата.

Электрический вид

Виды и конструктивные особенности

Схематическое изображение пневматического устройства

Этот дополнительный аксессуар улучшает функциональность распашных систем, как калиток, так и ворот. Производители позаботились о качестве этих устройств, что позволяет их применение в различных климатических условиях. Качественные доводчики морозостойки, износоустойчивы и прочны. Они не подвергаются коррозии и способны выдерживать серьезные нагрузки.

При выборе следует обращать внимание на степень нагрузки, частоту применения и, соответственно, на характеристики изделия. По своим конструктивным особенностям механизмы подразделяются на три основных вида:

1. Электрические – бесшумные, надежные механизмы, обеспечивающие многократность движений калитки. Такой механизм повышает уровень безопасности детям и старикам. Это универсальное, прочное и компактное устройство, которое легко установить самостоятельно.
2. Гидравлические – настраиваемые механизмы, в которых регулируется сила, а также скорость закрывания створки. Установка такого механизма достаточно легкая, так как к нему прилагается инструкция с подробным и последовательным описанием. Механизмы рассчитаны на работу в различных погодных условиях.
3. Если необходима эксплуатация калитки в усиленных и жестких условиях, то лучше пневматического доводчика вам не найти. Его упрощенная конструкция позволяет обеспечить бережное закрывание с помощью сжатия воздуха поршнем, с другой стороны которого образуется вакуум. Это как раз те механизмы, которые не требуют дополнительного ухода. Кроме того, они могут работать при низких температурах, и их возможный угол открывания до 160º.

Профилактика и проверка узлов

Такие доводчики изготавливаются из стали высокого качества, манжеты их изготовлены из полиуретана, а поворотный узел и цилиндр снабжены шарнирным соединением. Монтируются такие механизмы на любую сторону открывания и в любом направлении. Это устройство самое долговечное и неприхотливое в обслуживании, более того, не требующее регулярных настроек.

Можно изготовить доводчик и самостоятельно, об одном из таких вы узнаете из видеоматериала.

Принцип работы

Сегодня на рынке представлено множество образцов, имеющих принципиальные различия в своем устройстве, однако принцип работы любого из них одинаков.

При открывании ворот приложенное усилие передается механизму устройства. Самый распространенный механизм имеет металлическую пружину и поршень. Он движется по ходу калитки, пружина сжимается, созданное давление образует энергию, направленную обратно первоначальному ходу механизма.

Устройство дверного механизма

Когда открывающее усилие перестает действовать, энергия сжатой пружины начинает возвращать поршень, и следовательно всю калитку, в исходное положение. Благодаря тому, что в цилиндре с поршнем имеется сжатый воздух и масло, калитка при закрытии движется плавно и равномерно. Существуют модели с возможностью настройки хода поршня, что позволяет настраивать скорость закрытия калитки.

Регулирование скорости работы

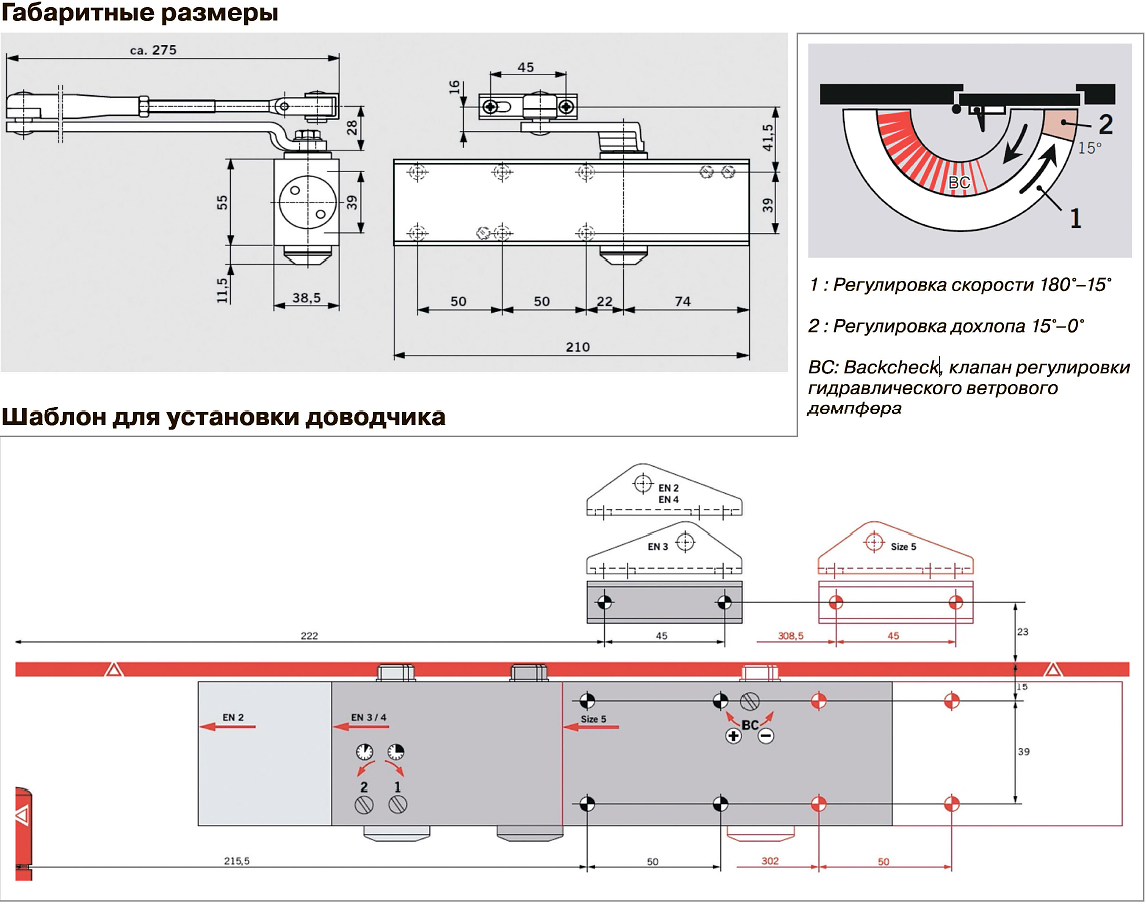

Конструкция дверного доводчика.

Дверные доводчики делятся по принципу работы, так, различают пневматические и гидравлические доводчики дверей. В рамках этой статьи, мы рассмотрим лишь те, что используют жидкость (масло) в своей работе. Существует несколько разновидностей конструкций гидравлических доводчиков. Доводчики, использующие «классическую схему», имеют в своей конструкции шестерню и рейку, а также складной рычаг. Эти доводчики имеют небольшую цену, в силу своей простоты, и являются наиболее распространенными. По этой же схеме построены и профессиональные доводчики бОльшей ценовой категории, рассчитанные на более суровые условия эксплуатации, например, они устанавливаются на двери с очень высокой проходимостью или, в тех случаях, когда требуется клапан ветрозащиты. Также, производятся доводчики, в которых отсутствует рычаг, вместо него, в них используется, так называемый скользящий канал или направляющая (фото 2). Эти механизмы часто основаны на принципе «кулачковой технологии», но существуют построенные и по классической схеме. Они компактны, из-за отсутствия рычага, имеют привлекательный дизайн, но и цена их выше. Также, в некоторых моделях доводчиков, опционально, можно приобрести рычаг, либо направляющую с фиксатором в открытом положении, т. н. ФОПом, который позволяет открыть и зафиксировать дверь в открытом положении не подкладывая «кирпичей». Такой фиксатор повышает стоимость дверного доводчика примерно на 50%, но, он очень актуален при эксплуатации доводчика в магазинах и, например, на подъездных дверях, где требуется держать дверь открытой, для того, чтобы что-то занести, проветрить и т.п.

Кратко о правилах выбора

Сейчас мы говорим не о выборе параметров и дополнительных опций, а об общих принципах выбора с точки зрения технических характеристик. Выделяют три основных критерия выбора:

• Размер калитки.
• Его масса.
• Способ установки.

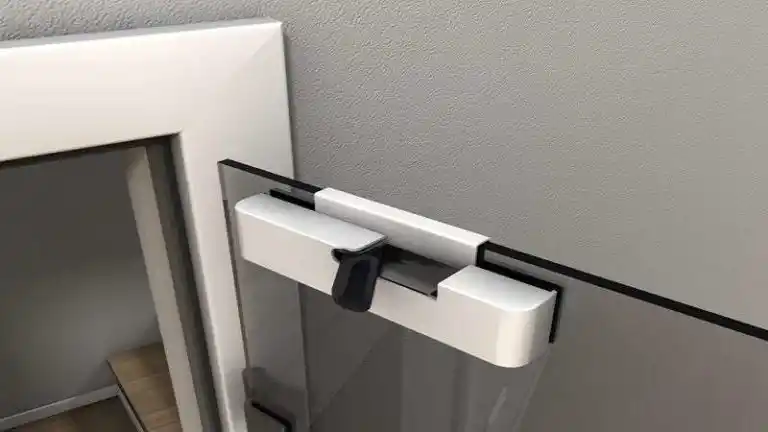

Есть специальные модели для стеклянных дверей

Первым делом нужно решить, как установить. Затем ищите совокупность размера и массы. Если нет точного «удара» по весу, приобретите устройство, рассчитанное на чуть больший вес. Не нужно слишком много запасов. На долговечность это не повлияет, но цена на более тяжелые приспособления для ворот значительно возрастет.

При этом приобретать более близкое устройство, рассчитанное на меньший вес, не стоит. Эта экономия проявится в том, что устройство будет плохо работать (закрываться слишком медленно) или быстро сломается.

Ремонт механизма

В случае капитальной поломки механизма выгодней приобрести новый, нежели заморачиваться с ремонтом испортившегося. В этих устройствах обычно не предусмотрена замена деталей. Но если неисправность мелкая, может быть, вы сможете исправить ее своими руками.

Возможен ли ремонт доводчика

Сергей Свистунов
Строитель со стажем, редактор информационного портала Zaborchik.com

Зимой возможно повреждение корпуса. В этой ситуации сначала оцените масштаб поломки. Если трещина небольшая, заклейте ее герметиком. Если же повреждение велико, ремонт невозможен, поможет только замена. Монтаж и обслуживание доводчика не требуют большого опыта мастера.

— Сергей Свистунов Строитель со стажем, редактор информационного портала Zaborchik.com

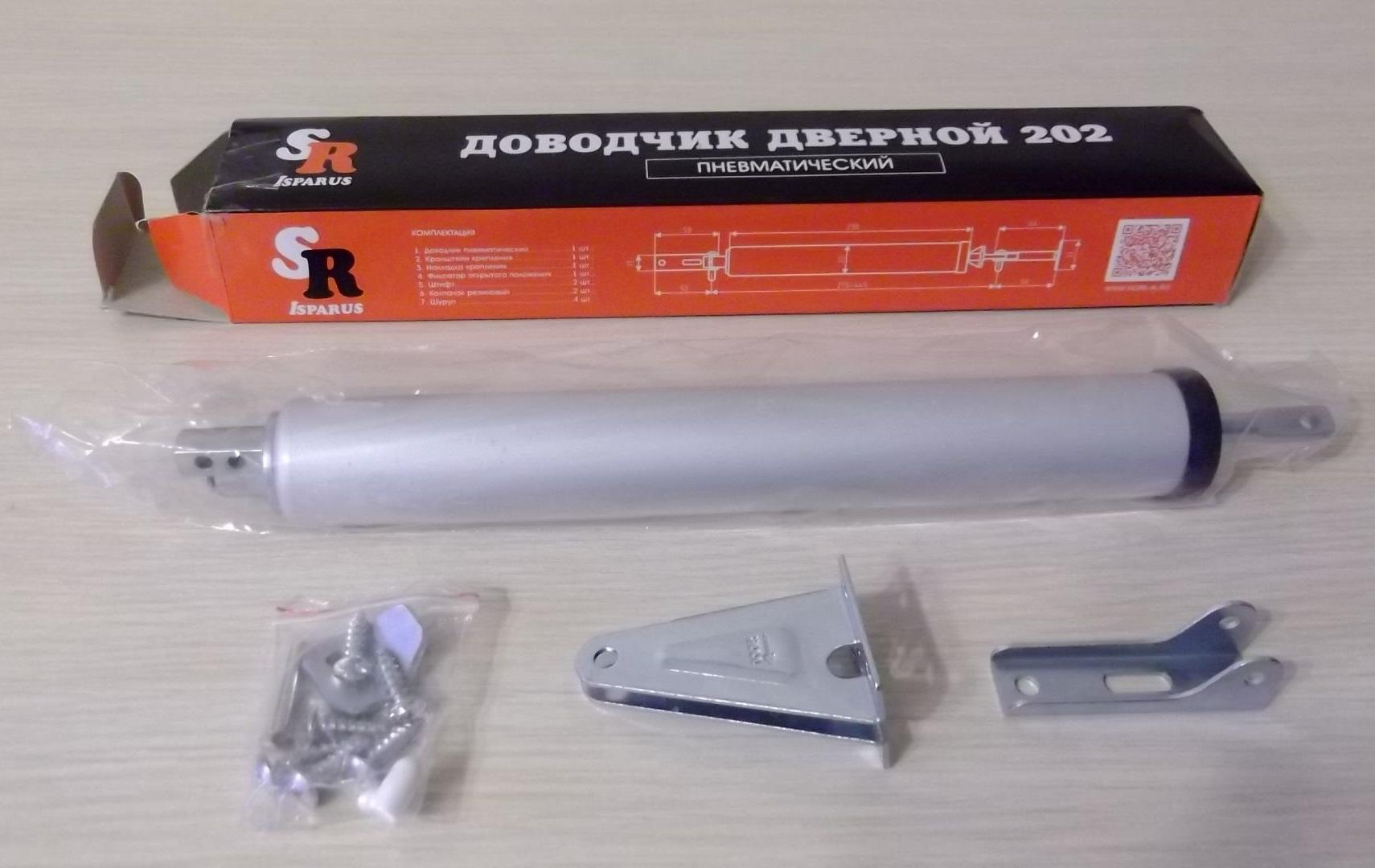

НОРА-М 202

Если эксплуатировать механизм согласно написанным в инструкции условиям, он будет функционировать так, как вы его настроили.

Как установить

Большую часть уличных доводчиков (за вычетом электрических) можно установить своими руками. Во избежание вандализма крепить лучше со стороны двора. С помощью уровня размечаются полотно и опорный столб. На калитку саморезами прикручивается механизм. На опорном столбе на том же уровне закрепляется ответная планка. Если столб кирпичный, или железобетонный – то ее лучше закрепить за анкерную металлическую пластину. После этого между механизмом и тягой крепится и регулируется подвижный рычаг.

Интересно: как поставить доводчик? Сверху или посредине полотна? Пружинные доводчики наиболее эффективны посредине, основная часть гидравлических и пневматических – сверху.

Если у вас калитка без верхней перекладины, то целесообразна установка пневматического безрычажного доводчика. Такие вертикальные доводчики для калитки также состоят из двух частей: одна крепится на опору, вторая – на полотно. Закрываясь, дверь давит на пружину, сжимающую поршень с газом. Расширяясь – газ давит на пружину, которую можно отрегулировать для плавности закрывания. В зависимости от модели, они могут обеспечить угол открывания до 180 о.

”Их” и ”наши” стандарты

Все доводчики внутренних дверей или для уличной калитки, изготавливаемые или же импортируемые в Россию, должны соответствовать ГОСТ 56177-2014. Нас интересуют устройства с кодом ДН (накладные), возможно, ДФ (с дополнительными функциями, такими, как задержка перед закрыванием). После буквенного кода идут цифры и буквы. Что они значат? По порядку:

• класс (от 1 до 7). Чем больше момент инерции – тем выше класс (по таблице его находят, исходя из измеренных массы и ширины полотна);
• безотказность (от 1 до 3);
• возможность применения в пожарных дверях (нужна 1, означающая «да»);
• применение в разном климате. Код Н (норма) – от -15 до +40. Код М (морозостойкие доводчики для калитки) — будет работать ниже -15;
• коррозионная стойкость. 1 — самая высокая;

Накладная модель с функцией задержки перед закрыванием, для двери шириной 1000 мм. массой 55 кг, класса 1 по безотказности, для морозов до -20, максимальной коррозионной стойкости будет иметь код ДНДФ311М1.

В Европе используется стандарт EN 1154, также задающий 7 классов в соответствии с моментами инерции. Недорогие модели выпускаются на один класс, например EN 2. Те, что имеют возможность регулировки, будут иметь код вида EN 2-4.

Желательно: не покупать механизм «с запасом». Долговечности это не прибавит, просто потребуется большее усилие для открывания. Если вместо одного механизма вы приобретаете два, которые будут стоять на одной оси, то это увеличивает эффективность не вдвое, а на 30%.

Правила пользования

• не фиксируйте дверь в открытом положении кирпичом, и не позволяйте детям играть с дверью. Все это приводит к преждевременной поломке механизма. Двери с рычажными механизмами фиксируются подпружинным стопором;
• также вредны «ручные дозакрывания». Чтобы их избежать, отрегулируйте скорость закрывания – быстро, но мягко;
• регулируйте и смазывайте движущиеся части дважды в год;
• если дверное полотно тяжелое или его регулярно толкают с усилием и оно может отлететь от опоры – нужна функция затормаживания обратного хода;
• регулярно осматривайте кожух – он должен быть целым и не пропускать влагу к механизму.

Устройство и принцип действия

В основе большинства современных устройств этого типа лежит пружина, которая при открывании двери сдавливается. Когда давление на двери прекращается, пружина распрямляется, возвращая ее в закрытое состояние.

Основное отличие разных типов доводчиков состоит в способе передачи усилия на пружину: есть устройства с шарнирной тягой или со скользящим каналом. Но в общем случае принцип работы такой.

Открывая двери, мы приводим в действие шестерню, которая передает усилие на зубчастую рейку (спрятана в металлическом цилиндре) заполненном маслом. Рейка приводит в движение поршень, который толкает пружину, сжимая ее. При движении поршня масло перетекает из одной части камеры в другую, оказывая определенное сопротивление и замедляя движение дверного полотна.

Как только давление прекращается, пружина начинает разжиматься, толкая поршень в обратном направлении. Масло при этом снова перетекает из одной части устройства в другое, замедляя захлопывание.

Как видим, на скорость движения двери и усилие, необходимое для ее открытия, зависят от нескольких факторов: мощности пружины, легкости движения шестерни, рейки и поршня. Большое влияние оказывает и степень вязкости масла: при низких температурах оно становится более вязким, хуже перетекает, при высоких температурах, текучесть, наоборот, повышается, двери закрываются быстрее. Потому на входных дверях приходится регулировать доводчики при каждой смене сезона.

Кроме устройств, которые используют для передачи крутящего момента шестерни, есть механизмы с кулачковыми элементами. Кулачки имеют неровную, сердцевидную форму, поворотом его также изменяется усилие, которое необходимо для открывания двери и скорость возвращения ее в закрытое состояние. Таким образом появляется возможность более плавной регулировки. Тем не менее, больше всего на рынке представлены механизмы с шестернями: они более надежны.

Этапы установки конструкции на дверь

Разрабатываем схему

Чаще всего появляется необходимость установить доводчики на наружные двери. Обычно схему продумывают таким образом, чтобы корпус оказывался в комнате. Но для моделей с повышенной стойкостью к холоду это не принципиально. В схеме следует отметить, какой диаметр крепежа потребуется. Это позволит точнее подобрать сам доводчик и сверла для его установки. При необходимости стоит проконсультироваться с профессионалами. Когда дверь будет открываться в сторону доводчика, корпус ставят на полотно. А вот рычажный комплекс располагается на раме. Иной подход требуется, если дверь предстоит открывать наружу от доводящего узла. Тогда блоки меняются местами. Скользящий канал придется ставить на корпусе двери, а основную часть устройства — на косяке.

Выбираем варианты монтажа

Устанавливая накладной дверной доводчик, выполняют такие действия:

• определение позиции монтажа;
• выбор наружного (вариант – внутреннего) расположения;
• определение направлений, куда аппарат должен открывать дверь;
• прикладывание монтажной схемы, сопровождающей каждое официально поставляемое изделие, к полотну и косяку.

Дополнительно по шаблону узнают, на дверях каких категорий может ставиться доводчик. Еще там показывают, в каких случаях можно менять места крепления. Выделение каждого варианта цветом или пунктиром поможет не запутаться

Важно: если дверь сделана из алюминия либо тонкой стали, придется ставить особые крепежи — так называемые бонки. Они помогают избежать повреждения материала там, где крепятся

Когда отметки при помощи схемы и шаблона закончены, корпус доводчика и рычаг либо планку закрепляют на полотне (коробке) саморезами. На корпусе фиксируют второй сегмент рычага. После этого можно уже соединять рычаг, формируя своеобразное «колено». Но не всегда подобное решение позволяет выполнить поставленную задачу. Альтернативные подходы нужны, когда работают с калиткой или с дверью непривычного вида.

В этой ситуации выбирают иногда схемы с параллельной установкой на пластину или с монтажными уголками. Роль уголков — помочь, если не удастся зафиксировать рычаг на поверхности коробки. В ряде случаев корпуса доводчиков ставятся на уголковый элемент, размещенный над верхним откосом. При этом рычаги прижимают к полотну. В ином варианте на дверь ставят пластину, выводя ее за верхнюю кромку.

Затем на эту пластину уже фиксируют корпус. Рычаг в таком варианте обычно ставят на дверную коробку. Чтобы максимально увеличить площадь откоса, корпус крепят на полотно обычным образом. Далее рычаг присоединяют к монтажной пластине. Есть еще один способ: при нем пластину располагают на коробку, монтируют корпус, а рычажный элемент фиксируют на полотне.

Как устанавливать: пошаговое руководство

Но просто выбрать тот или иной подход к монтажу доводчика недостаточно. Обязательно требуется выполнить строгую последовательность работ. Чтобы сделать все правильно своими руками, шаблон крепят на полотне при помощи тонкого скотча. Потом берут кернер и размечают серединные точки отверстий. Теперь можно поставить корпус с использованием штатного крепежа. Точность установки определяют, смотря на расположение регулирующих винтов. Далее приходит очередь крепить рычажную систему. Стандартные правила предусматривают, что нужно ее фиксировать на противоположной от двери стороне. В некоторых случаях соединительная система поставляется в уже собранном виде. Тогда на время работы шарнир вытаскивают — надо только потом поставить его на положенное место.

Теперь надо закрепить не подлежащий регулировке сегмент — колено. Чтобы повесить его в воздухе на точно отведенном месте, применяют ось доводчика. Фиксация производится гайкой, закручиваемой ключом

Важно: когда доводчик монтируют для исключения шума, колено по инструкции закрепляется только одним способом — под углом 90 градусов к двери. При этом рычаг располагают под тем же углом к полотну, а соединять детали нужно только после полного закрытия двери

Иначе поступают, когда на первом месте — усиленный прижим полотна. В этом случае само полотно снабжается уплотнителем либо защелкой, а жесткий рычаг монтируют под углом 90 градусов к двери. Колено делают регулируемым, но обязательно добиваются, чтобы его длина позволяла нормально работать механизму. Этот подход поможет увеличить скорость финального прихлопа. Оканчивают монтаж, связывая два сегмента шарниром.

Регулировочные работы и ремонтопригодность устройства

Если механизм доводчика будет эксплуатироваться правильно, то срок службы будет приличным

Но как любые механизмы, в данном случае есть некоторые неписанные правила, соблюдение которых важно

После монтажа доводочного механизма помогать дверной конструкции закрываться или открываться запрещено. Ведь система предназначена для плавного закрытия и открытия дверного полотна. Если вас что-то не устраивает, то скорость выполнения данных манипуляций вы можете отрегулировать. И закрыть данный вопрос.

Под такую дверь нельзя подставлять предметы, мешающие закрытию, поскольку электрический доводчик для дверей может выйти из строя. Если же вам необходимо на время оставить комнату с открытой дверью, стоит отдать предпочтение моделям с функцией hold-open.

Такая функция выполнима благодаря наличию специального рычага. Он поможет произвести фиксацию дверного полотна в желаемом положении на необходимое время без ущерба для механизма доводчика.

Если у вас маленькие дети, то для двери это еще одно испытание. Ведь малыши часто катаются на двери. Позволять это делать нельзя. Это небезопасно как по отношению к чаду, так и к состоянию конструкции.

На сегодняшний день существует масса устройств, способных сделать нашу жизнь комфортной. И к этим механизмам относится и доводчик. Казалось бы, незначительная деталь, но в мелочах и кроется действительная ценность тишины и уюта. А доводчик электрического типа тому явное подтверждение.

Дверной доводчик это механическое устройство, назначение которого – обеспечивать автоматическое плавное закрывание дверного полотна и его фиксацию. Помимо экономии времени, он уменьшает износ петель, замков и другой дверной фурнитуры. Если вы хотите выбрать доводчик на калитку, как самостоятельно установить или отрегулировать его – то стоит прочесть это руководство.

Варианты доводчиков

Уличный доводчик должен отвечать следующим требованиям:

1. Бесперебойная работа при температурных режимах от −50 °С до +50 °С.
2. Возможность установки направо и налево открывающуюся створку двери.
3. Должен обеспечивать комфортный угол открывания не менее 90°.
4. Работа механики обеспечивает силу закрытия двери не менее 50 Н.
5. Изделие не должно быть большим, комфортно размещаться в месте установки.

Если конструкция калитки предусматривает крепление на столбах без соединения верхней планкой, то следует обратиться к моделям, разработанным именно для таких условий эксплуатации.

Варианты конструкций

До похода в магазин за доводчиком на калитку следует рассматривать всевозможные варианты устройств. Для конкретных условий выбирают оптимальное сочетание функциональности, качества и цены.

Электрические

Электрический доводчик для калитки представлен совмещением в одном механизме функций доводки калитки в закрытое положение и запирающего устройства. Движитель – электродвигатель с редуктором, понижающим обороты.

Один из вариантов

Такой изделие имеет небольшие размеры, но при этом может исполнять дополнительные функции: фиксировать дверь в открытом положении, производить открывание с помощью дистанционного управления и прочие.

Дополнительные опции особенно актуальны для использования в семьях, где есть малолетние дети и люди с ограниченными физическими способностями. Электрические изделия находятся в высокой ценовой категории.

Пневматические

Разновидность доводчика, где плавное закрытие калитки производится за счет сжатия воздуха. Исполнительный механизм представлен цилиндром, поршнем, пружиной, уплотняющими элементами. При открытии створки поршень, перемещаясь, создает избыточное давление воздуха. Под его действием поршень перемещается в обратном направлении, створка принимает исходное положение, и таким образом калитка закрывается.

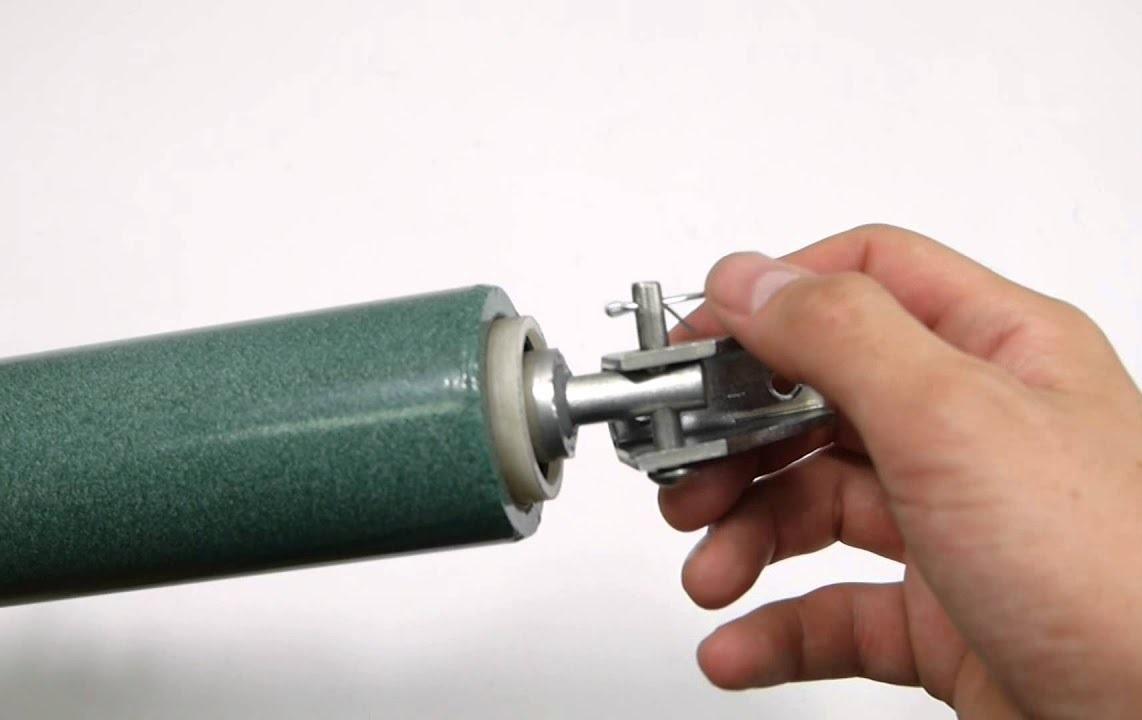

Пневматическая конструкция

Пневматические доводчики зарекомендовали себя положительно при эксплуатации в жестких условиях пониженной температуры, а также при летнем зное. Устройство используют как при горизонтальном, так и вертикальном расположении, при этом угол открытия может достигать 160°. Стоимость зависит от бренда производителя и основных характеристик, но основные представленные модели имеют бюджетную цену. Они доступны для семьи с любым достатком.

Гидравлические

Рабочей жидкостью этой системы представлено масло. При закрывании створки калитки поршнем сжимается пружина, и масло перемещается из одной камеры в другую.

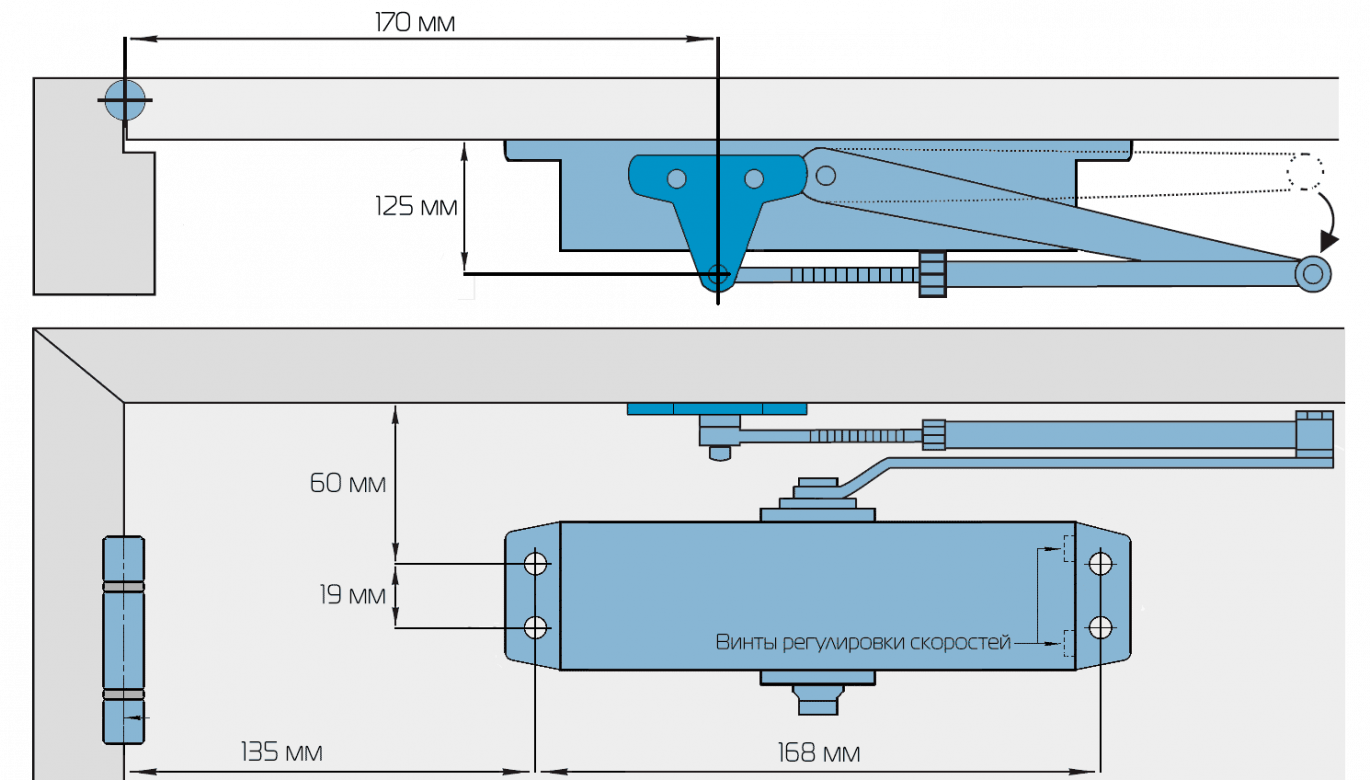

Чертеж для сборки своими руками

При возращении пружины в исходное положение, то есть при закрывании двери, масло возвращается в первую камеру. Плавность хода регулируется увеличением или уменьшением диаметра пропускных каналов.

Для изготовления корпусов гидравлических устройств используют специальные алюминиевые и металлические сплавы, которые позволяют эксплуатировать доводчики при самых неблагоприятных погодных условиях.

Самодельные

Доводчики, изготовленные самостоятельно, не отличаются изяществом и безупречно плавной работой, но используются в домашнем хозяйстве давно.

Для дверцы из профильной трубы

К ним относят:

1. Пружинный самодельный доводчик. Его в основном устанавливали на деревянные калитки. Пружина крепилась к створке и опорному столбу. Для распахивания требовалось немалое физическое усилие, а если дверь не придерживалась при закрытии, то до упора она закрывалась быстро и неконтролируемо.
2. Трос. Стальной трос большого диаметра и длиной 30–40 см дополняют хомутами для крепления к столбу и створке калитки. Устанавливают при ее закрытом положении, предварительно сделав несколько оборотов троса. Принцип работы аналогичен пружинной системе доводки.
3. Автомобильный амортизатор для плавного закрывания багажника. Оправдывает установку только в варианте с легкими дверными створками. До установки разрабатывают чертеж крепления, учитывающий вынос штока и адаптацию крепления.

Морозостойкая конструкция

Выбор системы доводчика относят к личным предпочтениям хозяина домовладения. Но только его правильная установка обеспечит комфортный режим открывания калитки.

Параллельная установка доводчиков дверей

Параллельная установка

Мы не рекомендуем данный тип монтажа доводчика, если есть техническая возможность для стандартной и верхней установок, т.к. при параллельной установке эффективность доводчика будет ниже. Данный тип установки возможен, например, если при стандартной установке доводчик при открытии двери упирается в стену или слишком низкий потолок мешает установить «тело» доводчика на дверную раму.

Для данного типа установки Вам необходим кронштейн (приобретается дополнительно).

Индивидуальная информация по параллельной установке содержится в каждой инструкции, идущей в комплекте с дверным доводчиком. Если при параллельной установке у Вас возникнут сложности, то мы рекомендуем обратиться к специалистам.

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Правила монтажа полезного аксессуара

Для обеспечения длительного срока эксплуатации требуется выполнение правил установки и эксплуатации механизма. Условия не такие уж и невыполнимые, чтобы их игнорировать. Сначала об установке.

Следует внимательно отнестись к выбору креплений для механизма. Здесь учитывается сила открывания калитки, и чем большие прилагаются усилий, тем надежнее должны быть крепежи. Даже если комплект оснащен, по вашему мнению, ненадежными креплениями, их лучше заменить.

Нельзя применять доводчики для внутреннего использования на уличных калитках. А после установки устройства, следует отрегулировать его действия при помощи отвертки.

У некоторых моделей доводчиков существуют дополнительные функции, например, фиксация открытой калитки. Чтобы обеспечить удержание створки, следует на рычаге затянуть гайку.

Последовательность всего процесса монтажа любого типа доводчика практически ничем не отличается друг от друга. Более подробно об этой процедуре можно узнать из видеоматериала.

Установка на входную дверь

На двери, выходящей на улицу, следует зафиксировать доводчик изнутри. Так он будет защищен от воздействия атмосферных осадков и перепадов температур. Если такой возможности нет, то следует приобрести мощный морозостойкий механизм и устанавливать его там, где удобно.

На воротах и снаружи уличных дверей устанавливаются морозостойкие модели доводчиков

Совет. Если дверь открывает внутрь (на себя) то аксессуар фиксируют на верхнюю часть створки со стороны петель. Если наружу (от себя), то механизм монтируют на коробку, а его рычаг – на дверную створку.

Пошаговая инструкция:

1. Приобрести механизм, соответствующий весу и ширине вашей двери.
2. Выбрать тип монтажа.
3. С помощью монтажной схемы, их комплекта разметить места крепления. Для этого шаблон нужно приложить к двери или приклеить скотчем и через него отметить нужные точки.
4. Просверлить дрелью отверстия в полотне и в раме.
5. Зафиксировать корпус устройства и рычаг саморезами.
6. Соединить основную и ответную часть рычага винтом из комплекта.
7. Отрегулировать рычаг по длине. Он должен быть перпендикулярен закрытой створке.

После установки следует приступить к регулировке дверного доводчика.

Доводчики необходимо выбирать с гарантийным обслуживанием

Порядок установки доводчика на дверь

В домашних условиях для установки на межкомнатные двери чаще всего используют доводчики реечного типа с рычажным механизмом – своеобразным «коленом», которое заметно. Чуть реже используются устройства со слайдерной тягой. Скрытые доводчики используются реже, однако без них не обойтись, если установка происходит на стеклянные конструкции или интерьер требует строгого соблюдения стиля. Критических отличий в общем плане установки доводчика своими руками нет.

p, blockquote 4,0,0,0,0 —>

Первый этап: определение схемы установки

Схема установки дверного доводчика зависит от направления открывания двери. Различаются несколько типов:

p, blockquote 5,0,0,0,0 —>

1. Дверь открывается туда, где будет размещен доводчик. Корпус в этом случае устанавливается на полотно, а система рычага – на раму.
2. Открывается наружу от доводчика. Схема становится противоположной – скользящий канал устанавливают на движущееся полотно, а корпус на косяк.

Следует учесть, что болты регулировки оборудования будут располагаться по направлению в сторону петель (на графической инструкции найдите обозначение буквами или цифрами).

p, blockquote 6,0,0,0,0 —>

p, blockquote 7,0,1,0,0 —>

Второй этап: применение шаблона

В комплекте с доводчиками идет обязательная схема установки, выполненная в масштабе 1 к 1. С его помощью монтаж устройства заметно облегчается, требуя лишь точных движений и определенных инструментов. На схему нанесена разметка крепления рычага и корпуса.

p, blockquote 8,0,0,0,0 —>

На шаблоне также учитывается, для каких классов дверей предназначен доводчик, отчего может меняться место крепления (при покупке оборудования класс En выбирают согласно весу и размеру полотна). Под каждый тип нанесения на схеме нанесены линии разных цветов или типов (сплошная, пунктир).

p, blockquote 10,0,0,0,0 —>

Третий этап: пошаговая установка

Перед началом установки доводчика шаблон из комплекта аккуратно и очень точно закрепляют на дверном полотне, следуя инструкции (по линиям). Для этого используют тоненький скотч. Затем кернером отмечают центры отверстий для сверления. Далее приступают к установке:

p, blockquote 11,0,0,0,0 —>

1. Крепежными деталями устанавливают корпус, определяя по положению регулировочных винтов правильность монтажа.
2. Затем устанавливают систему коленного рычага на противоположную строну от двери. Иногда детали рычажного оборудования в комплекте поставляются соединенными. Временно шарнир нужно убрать, к его установке возвращаются в процессе регулировки доводчика.
3. Устанавливают нерегулируемую часть рычажной системы – колено. Для его монтажа используют ось доводчика, закрепляют с помощью гайки и ключа.
4. Если доводчик устанавливается с целью плавного закрывания полотен без лишнего шума, то колено доводчика должно устанавливаться перпендикулярно двери. Рычаг ставится под углом относительно полотна. Проводить соединение частей доводчика нужно при полностью закрытой двери.
5. Если целью установки доводящего механизма выступает финишное усиление (при использовании на полотне уплотнителя или защелки), то жесткий рычаг устанавливают перпендикулярно двери. Длина регулируемого колена подгоняется под жесткий механизм. Подобная установка усиливает пружину доводчика и позволяет ускорить дохлоп при закрывании.
6. Установку заканчивают соединением обеих частей колена с помощью шарнира.

В комплект установки доводчика входят все необходимые крепежные элементы для монтажа на деревянные, пластиковые и металлические двери (если применение механизма подходит для этих классов полотен). Так саморезы для древесины внешне будут отличаться от крепежных элементов для металла.

p, blockquote 12,0,0,0,0 —>

p, blockquote 13,0,0,0,0 —>
