С чего начать постройку мангала барбекю

Итак, вы определились с видом мангала, его размерами и местом расположения. Теперь необходимо соорудить под него фундамент.

Обычно такие постройки делают на улице, в беседке или на террасе. Если фундамент беседки или террасы выдержит вес печи из кирпича, а это порядка 3 тонн, то можете приступать к стройке сразу. Если же вы собираетесь построить мангал с нуля, то первым делом залейте под него подходящий фундамент: ленточный или плиточный.

Следующим шагом будет устройство гидроизоляции под кирпичный мангал. Делается она для предотвращения намокания нижних кирпичей капиллярным подсосом. Достаточно будет простелить рулон рубероида или гидроизола. По окончании стройки, лишнее срежете ножом.

Тип конструкции

Большое внимание при покупке необходимо уделить конструкции. К примеру, если дизайн участка уже готов, смене не подлежит, то как нельзя лучше подойдет стационарный мангал. Если на участке есть навес, то приемлемой будет встроенная либо подвесная модель

Вот наиболее популярные из них:

Если на участке есть навес, то приемлемой будет встроенная либо подвесная модель. Вот наиболее популярные из них:

Стационарная

Такая конструкция возводится раз и навсегда, перемещению не подлежит. К тому же такое устройство необходимо установить на прочное основание. Чтобы защититься от осадков, мангал устанавливают под навес. Необходимо предпринять все меры пожарной безопасности. Среди неизменных плюсов можно назвать:

Долговечность и безопасность;
Легкость в уходе и эксплуатации;
Разнообразное меню для приготовления.

На колесах

Такой гриль имеет форму жаровни на углях. Снизу находится поддувало и емкость для сбора пепла. В верхней части расположена решетка для приготовления пищи. Модели долговечны, легки в применении и уходе. Конструкции бывают различными в размерах.

Подвесная

В комплектации имеется цепь и крепления. Но такие модели подвешиваются единожды, иными словами, они стационарные. Площадь поверхности у них большая, поэтому пища прогревается равномерно. Блюда и продукты здесь готовятся в разных вариациях, а вкус отличный!

Требования безопасности

Одним из главных условий подготовительного этапа оборудования зоны барбекю с печью – выбор места. Этим следует заняться ещё перед созданием проекта. Ведь расположение конструкции должно быть не только удобно, но и оборудовано с учётом норм строительства и правил пожарной безопасности.Идеальный материал, используемый для кладки печи барбекю – огнеупорный кирпич. Он устойчив к продолжительному воздействию высокой температуры.

В процессе эксплуатации стенки печи сильно нагреваются

Важно расположить её так, чтобы позади не было зданий или конструкций из дерева. Все постройки и деревья должны располагаться на расстоянии пяти метров от будущей конструкции

Рядом с печью барбекю запрещается хранить горючие вещества и легковоспламеняющиеся материалы.

Площадку для отдыха возле печи барбекю специалисты рекомендуют обустраивать с использованием плитки, кирпича. Если хозяева предпочитают деревянную отделку, перед началом работ материал необходимо обработать специальным раствором, который защитит от влаги.

Один из важных аспектов нормальной работы печи – правильно спроектированный дымоход и вытяжка в конструкции.

Удобство приготовления пищи обеспечивается за счёт правильно подобранной высоты столешницы печи и рабочих поверхностей. Отсутствие острых углов поможет избежать травматизма.

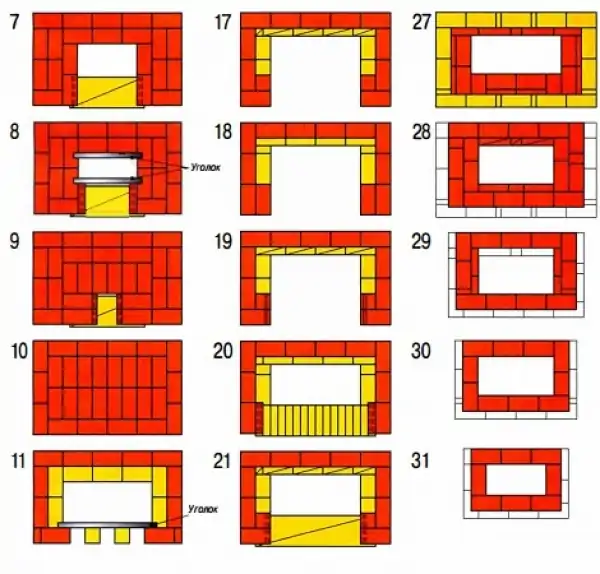

Порядовка: как сложить мангал из кирпича

Несмотря на то, что мы разбираем несложный в строительстве уличный мангал из кирпича, порядовка укладки кирпича (схема) составляется заранее, с учетом выбранных габаритов и конфигурации. Удобнее всего делать это на листе в клетку.

Как класть кирпич? Наиболее простой способ укладки — со смещением каждого ряда на половину кирпича по отношению к предыдущему. Первые два ряда выкладываются сплошными. Самый первый ряд складывается из цельных кирпичей, без половинок.

Нижняя часть мангала — это цоколь. Схема кладки — от углов к центру по намеченным заранее линиям. Через каждые 3 ряда необходимо проверять правильность укладки уровнем и отвесом, выкладывать сетку для армирования.

Высота цоколя зависит от проекта. В нем могут быть одна или несколько ниш, где хранят дрова, уголь и прочую утварь. Выкладывается он сплошной кладкой.

Центральная часть конструкции — топливник. Основание для жаровни заранее отливается из бетона с армированием или выкладывается из кирпича. Если по проекту сооружаются арки для топливника и ниш, применяется кружало. Для равномерного распределения кирпичей между ними вставляются щепки.

Зазоры одинаковые, примерно 1 см. Лишь после полной выкладки арки пространство между кирпичами смачивается и заполняется раствором. Застывать выложенную арку оставляют с кружалом на день-два.

Если мангал будет использоваться еще и в качестве барбекю, следует заранее озаботиться возможностью установки решетки. Для нее оставляют небольшой выступ, или несколько выступов, чтобы решетку можно было размещать на разных уровнях. Устанавливают ее на стержни арматуры, вделанные в стенки мангала.

Совет: если оставлять между кирпичами небольшие зазоры при укладывании топливника, при использовании мангала в дальнейшем благодаря проникающему в щели воздуху горение будет лучше.

Жаровню укладывают на металлические уголки, которые крепятся к кладке штырями. Учтите это собирая дачный мангал из кирпича своими руками (фото правильно сложенного топливника ниже).

Важно! Недопустимо попадание атмосферных осадков на незаконченную кирпичную кладку. Если начался дождь — ее необходимо тщательно укрыть полиэтиленом

Последний этап — сооружение дымохода. Его наличие позволяет дольше сохранять жар в мангале и отводить дым. Для дымовой трубы кладку продолжают выкладывать, постепенно сужая ее кверху. Делается это путем смещения кирпичей в рядах. Смещение производится не более, чем на треть кирпича — в противном случае сооружение может оказаться неустойчивым.

Особенность: труба — тяжелая часть, для ее установки требуются опорные колонны.

Если выкладка кирпичной трубы кажется слишком сложной — можно установить металлическую. По окончании кладки нужно произвести обжиг стенок топливника. Для этого разжигают дрова в очаге и по максимуму повышают жар.

Сооружение жаровни, установка казана или поддона проводятся на заключительном этапе. После этого проводят декорирование. При наличии столешницы, ее можно оформить плитой из керамогранита. Сам мангал облицовывают штукатуркой, декоративным камнем, облицовочной плиткой и т.д.

Мы рассмотрели, как самому сделать мангал из кирпича. Отдельный вопрос — защита сооружения от вымывания раствора. Задача решается путем обработки специальными составами. Это может быть термостойкий лак, масляный пропиточный состав для печей и каминных кладок, силиконовый гидрофобизатор, вдобавок защищающий и от появления микроорганизмов в кладке.

Чтобы обеспечить пожарную безопасность, мангал для дачи обкладывают тротуарной плиткой. Помимо защиты от пожара, она создаст ровную, удобную площадку. В непосредственной близости от мангала не должно быть легко воспламеняющихся предметов. Для декора выбирают только негорючие, жаропрочные материалы.

Определение локализации

Выбор подходящего места расположения зоны барбекю зависит от:

Площади участка. Большая территория позволяет установить массивную конструкцию, на небольшом участке целесообразно возводить компактную мангальную зону.
На ровной поверхности почвы можно выбрать любое место, холмистая местность диктует свои правила: необходимый участок земли придётся выравнивать или возводить конструкцию на максимально ровной территории.
Зону барбекю нужно располагать в достаточной удалённости от хозяйственных построек, дома, садовых насаждений. Это одно из наиболее важных условий для обеспечения безопасности.
Мангал необходимо защитить от сквозняков и ветра, неожиданное изменение погодных условий не должно испортить или отменить отдых. Используют особенности ландшафта, останавливая свой выбор в низине или за стеной дома. Также можно возвести защитную стену для мангала, её высота может составлять 1,5-3,5 м.
Стоит учитывать наличие хозяйственных построек с вольерами для животных. Неприятный запах не даст насладиться природой.
Удаленность от соседних участков. Дым, музыка и веселые разговоры с гостями не должны распространяться к соседям.
В большинстве случаев мангал зажигают по вечерам, стоит сделать широкий и удобный проход к нему из шероховатых материалов, скользкая поверхность может быть опасной. Или же обеспечить хорошее вечернее освещение.

Расположение возле дома позволяет иметь доступ к водопроводу, следить за тем, что происходит на участке, например, на детской площадке. Также можно совместить баню и зону барбекю, терраса станет отличным местом для расположения стола.
Не стоит забывать о красоте композиции, постройка должна сочетаться с фоном.

Представленная на изображении, деревянная мангальная зона отлично сочетается с дизайном дома и ограждения.

Зону барбекю можно разместить в патио, стены помогут защитить конструкцию от ветра, а близкое расположение к дому позволит использовать все необходимые коммуникации.

Моделирование мангала

Процесс моделирования позволяет наглядно оформить будущее изделие, изобразить конструкцию по деталям, разобраться, как будут соединяться элементы.

При правильно собранном макете получается мини-версия мангала. Сделать ее удобно из пенопласта и других легких материалов.

В зависимости от модели стандартная конструкция может быть дополнена (на выбор):

каминной кассетой;
столешницей с мойкой;
встроенной дровяной печью;
духовкой (русская печь);
рабочей поверхностью, которую можно поднимать (откидной столик);
тандырницей;
казаном, плитой.

Порядовка печного комплекса

Каждый из перечисленных модулей делается встроенным или по желанию заказчика устанавливается отдельно.

Отличительные особенности барбекю, печи, камина и гриля

У барбекю, печи, камина позади жаровни имеется задняя стена, а у гриля она отсутствует. Задняя стена предназначена для экономии жара, для равномерного распределения его на приготавливаемый продукт.
У барбекю, печи, камина имеется дымоход, который эффективно отводит дым и горячий воздух при приготовлении пищи, у гриля его нет.
В печи и камине угли горят в топке, а у гриля в металлическом поддоне различной формы.
Барбекю, камин, гриль греют только при горении, а печь остается теплой еще несколько часов после прогорания углей.
Печь и барбекю используют для приготовления пищи и/или отопления, камин только для отопления, а гриль только для приготовления пищи.

Выбор конструкции

Мангал из кирпича может быть построен в разных конструкционных вариантах. Это может быть сравнительно небольшое сооружение для укладки шампуров, или мощный комплекс с дымоходом и массой отделений. Критериями выбора подходящего варианта служат:

личные предпочтения владельца участка;
размеры участка, возможность обеспечить противопожарные зазоры;

финансовые возможности;
другие соображения (наличие опыта, навыков и т.д.)

Кроме этого, надо учесть массу факторов, способных создать немалые проблемы для своей семьи или в отношениях с соседями. Мангал предусматривает приготовление пищи на открытом огне или на углях. Дым от этой процедуры может поступать в окна своего или соседского дома, делая пребывание в нем невыносимым.

Поэтому, выбирая размеры и место установки, надо учитывать этот момент и располагать мангал с подветренной стороны. Для этого надо выяснить преобладающее направление ветров в регионе.

Допустимые расстояния:

со стороны топки (открытого огня) до построек, сооружений, элементов благоустройства участка — не менее 5 м;
со стороны закрытых стенок — 0,5 м.

Еще одним важным моментом является гидрогеологическая обстановка на участке, состав грунта. Мангал, особенно крупный и тяжелый комплекс, нуждается в опорной конструкции (фундаменте). Небольшое сооружение можно построить на площадке, покрытой тротуарной плиткой или установить на уложенную бетонную плиту.

Для крупных многофункциональных мангалов делают мелкозаглубленный ленточный фундамент, что требует земляных работ и знания технологии.

При строительстве кирпичного мангала придется соблюдать действующие правила и нормы, технологические требования. Для этого надо иметь определенный опыт и навыки. Если одним из элементов будет русская печь.

Мнение эксперта
Валерий Гармаш
Шеф повар ресторана «Grill House», гриллер

Укладка кирпича производится не на обычный песчано-цементный раствор, а на специальную песчано-глиняную смесь. Этот момент незнаком многим пользователям, которые используют привычный подход к кладке кирпича. В результате сооружение начинает буквально разваливаться — цементные швы теряют прочность, трескаются и расслаиваются.

Отличия барбекю-мангала от печи, гриля и камина

Печных конструкций для дачи существует множество, на фото вы можете видеть только малую долю существующих. Все зависит от того, сколько денег и времени вы планируете вкладывать в строительство печи и какие блюда будете на ней готовить, либо же хотите ее параллельно применять для обогрева помещений.

Например, обычный шашлычный мангал построить вообще не проблема, а вот для камина в помещение понадобится много времени и материалов.

Отличия же между разными печными конструкциями существуют такие:

в отличие от барбекю, обычной печи или камина, у гриля нет сзади жаровни задней стенки для экономии жара и распределения его по периметру всего продукта;
у гриля нет специального дымохода, отводящего дым и горячий воздух;
в камине или печи угли горят в специальной топке, а на гриле и мангале – на поддоне из металла;
печь – единственная конструкция, которая остается теплой еще длительное время после того, как прогорают угли;
печи и барбекю можно применять как для готовки еды, так и для отопления, камин пригоден только для отопительной функции, а мангал и гриль – только для приготовления блюд.

Подставка под казан. Как сделать своими руками

Даже с минимальными знаниями вкладке кирпича, можно самостоятельно сделать подставку под казан. Для начала необходимо определиться с размерами печи. В конструкции обязательно должно быть место для хранения деревянных дров. Стенки топки возводятся из огнеупорного кирпича. Колосники, обеспечивающие приток воздуха устанавливаются горизонтально. Под ними должен находиться зольник.

Так как высота сооружения не будет превышать 90 см, то она имеет небольшой вес. Поэтому для основания достаточно просто залить слой бетона толщиной до 12 см, и дополнительно укрепить армированными прутами.

После того, как будут определены размеры, можно начинать выкладывать первый ряд по натянутому шнуру. Укладывать слой нужно начинать целым кирпичом, после этого ряды чередуются с половинками. Это позволяет добиться красивого рисунка.

Чтобы добиться сферической формы очага, нужно использовать половинки, которые обрезаются под определенным углом. Внизу фиксируется дверь зольника.

Дверь зольника перекрывается третьим рядом, после чего нужно сделать колосник и начать формирования топливника. Во время укладки 5 ряда, крепится дверь топки. При помощи следующих двух рядов, делается печь.

На одиннадцатом ряде нужно обязательно сделать отверстие для циркуляции воздуха. На финишной кладке устанавливается металлическая поверхность для казана.

Перед использованием печи, она должна полностью высохнуть. При необходимости сооружение можно отделать при помощи огнеупорной плитки.

https://www.youtube.com/watch?v=Wg7G1eBcvsc

Фундамент

Материалы

Для устройства фундамента достаточно применить бетон по прочности на сжатие В15 (М200). Приготовить его можно, соблюдая пропорцию:

Цемент М 400 — 1 часть.
Щебень или гравий, крупность которого должна быть меньше 30 мм — 4 части.
Песок — 2 части.

Примеси в песке глины, органических частиц, слюды, а также пылевидных включений должны составлять не более 10% от его объема. В крупном заполнителе (гравий, щебень) количество примесей, понижающих прочностные свойства бетона, должно составлять менее 2%.

Расход составляющих бетона по весу в расчете на 1 м3:

цемент — 325 кг;
песок — 1300 кг;
щебень — 1300 кг;
вода 205 кг.

Арматура

Для армирования фундамента берется сетка из арматуры класса АIII

Размер фундамента принимаем больше размера печи на 10 см с каждого края.

Инструменты

щуп (для уплотнения бетона);
трамбовка (узкая), защищенная металлом;
трамбовка (круглая) с двумя ручками;
трамбовка (квадратная), обитая снизу металлом;
гладилка (для разравнивания бетона);
скребок (для удаления цементного молока);
полутерок;
доска (для разглаживания бетона);
кельма;
лопата — прямая режущая часть;
лопата — остроконечная нижняя часть;
лопата для раствора.

Укладка бетонной смеси

Правильно подобранный и сделанный фундамент — гарантия прочности и долговечности всей конструкции

Здесь очень важно знать, какой грунт станет основанием для печи. Достаточно плотный грунт вполне может удержать конструкцию печи-барбекю

Но здесь есть подводные камни, о которых необходимо знать

Но здесь есть подводные камни, о которых необходимо знать.

Существуют грунты, которые могут изменять свой объем из-за намачивания или понижения температуры. Это набухающие глинистые, просадочные лессовые и с содержанием растворимых солей, водонасыщенные (при замерзании лед увеличивает объем грунта), с частицами биологического происхождения (торф) и т. д. Эти грунты требуют специальных мероприятий по их укреплению.

Разметку будущего фундамента можно сделать, натягивая бечевку на колышки. Размер ямы для песчаной подушки принимается по размеру фундаментной плиты (160х120 см). Так как печь-барбекю будет находиться на улице, грунт в зимний период времени будет подвергаться замораживанию и оттаиванию. В зависимости от типа почвы, глубина песчаной подушки может достигать 1000 мм.

Заполнение ямы песком необходимо проводить послойно (15 см) с трамбованием, либо с проливкой водой для уплотнения. На землю до укладки песка можно постелить геотекстиль, который пропускает воду, но препятствует размыванию песка грунтовыми водами.

На песчаную подушку нужно уложить гидроизоляцию из 2-х слоев рубероида. Это позволит защитить бетон от воды в грунте и удержит не затвердевшую бетонную смесь от протекания в песок.

Доски для опалубки применяют хвойных и лиственных пород толщиной не менее 2 см и не шире 15 см. Стойки, к которым в дальнейшем будут крепиться доски опалубки, вбиваются в землю через 50 см, а затем укрепляют их подкосами. Прежде чем начать укладку бетонной смеси, необходимо очистить опалубку от грязи и увлажнить.

Далее производится установка арматуры в опалубку. Арматурные сетки с помощью вертикальных стержней связывают в объемный каркас, учитывая расстояние между ними и величину защитного слоя рабочей арматуры — 2 см.

Бетонирование желательно сделать за один раз. Это обеспечит одинаковые сроки твердения бетона. Также нельзя забывать о трамбовании бетонной смеси для удаления образовавшихся пузырьков воздуха и уплотнения бетона.

Чтобы поддержать влажностный режим, необходимый для нормального твердения бетона, его покрывают увлажненной мешковиной, брезентом или другим подобным материалом. Можно через 3 часа после заливки бетона на его поверхность насыпать слой влажных опилок, либо песка, которые периодически увлажняют (5 раз за день). Такой режим поддерживается 7–14 дней, пока бетон не достигнет 50–70% своей прочности.

Важно! При температуре наружного воздуха ниже +5 °С свежий бетон нужно утеплить для соблюдения равномерного режима схватывания. Опалубку можно снимать, когда бетон наберет не менее 50% прочности

В днях это будет зависеть от температуры воздуха:

Опалубку можно снимать, когда бетон наберет не менее 50% прочности. В днях это будет зависеть от температуры воздуха:

+5 °С — 12 дней;
+10 °С — 8 дней;
+15 °С — 7 дней;
+20 °С — 6 дней.

В любом случае показателем для возможности снятия опалубки будет твердость углов и поверхности конструкции. Приступать к работам по возведению печи-барбекю можно только через 2 недели, учитывая температуру воздуха.

Устройство дымохода

Когда дымоход продолжает выкладываться из кирпича, порядок работ следующий:

Верх топочной, облицовочной части выводятся в один уровень.
Для кладки дымосборника берется полнотелый кирпич. Раствор – цементно-песчаный. Марка цемента – от М150.
Первый ряд идет заподлицо с внутренней частью топки. Все последующие смещаются на ⅓ кирпича.

Кладка выполняется до момента, пока не останется небольшой проем (30*30 см, 25*25 см).
Готовый кирпичный дымоход сверху накрывают защитным колпаком, чтобы внутрь не попадала влага, осадки.

Есть вариант крепежа дымохода из термостойкого бетона либо двухконтурного из сэндвич-труб.

Ознакомиться с пошаговой инструкцией установки дымохода из сэндвич-труб.

Облицовка

Для кладки клинкерного кирпича облицовка не применяется.

Если же возведение выполнялось бюджетным печным и огнеупорным кирпичом, то проводить облицовку необходимо. Но мастера советуют делать это не сразу, а лишь спустя несколько месяцев эксплуатации.

Главные условия при выборе материала – его жаропрочность, пожарная и экологическая безопасность.

В качестве облицовочного материала подойдут:

натуральный (плитняк, кругляк) или искусственный камень;
жаропрочная, клинкерная, тротуарная плитка;
декоративная штукатурка;
побелка.

Для защиты изделия от вымывания раствора поверхность обрабатывают специальными масляными пропитками, термостойкими лаками. В продаже есть силиконовые гидрофобизаторы, которые дополнительно защищают конструкцию от развития микроорганизмов внутри кладки.

Простую конструкцию уличного мангала получится возвести самостоятельно, придерживаясь рекомендаций мастеров. А вот более сложные сооружения, дополненные плитой, грилем, казаном, лучше доверить специалистам.

Возведение стен

При отсутствии опыта рекомендуется пользоваться разработанными схемами по строительству мангала. Они не несут в себе никаких секретов, просто чтобы получилась прочная топка с возможностью установки решетки и жаровни, необходимо выполнять правильную обвязку кирпичей. После кладки 2-3 слоев придется делать небольшой перерыв, иначе тяжесть всего камина будет приходиться на нижний слой еще не затвердевшего раствора.

Процесс кладки уличного камина

Итак, после того как фундамент полностью затвердел, можно начинать кладку мангала.

Конструкция выполняется в полкирпича, так как она не подвержена сильным нагрузкам. Комплексные камины уже строятся в кирпич. Прочность будет создавать метод кладки «вразбежку». Он подразумевает сдвиг всех кирпичей на полкирпича циклично.
При формировании одного ряда, перед тем, как перейти к следующему, не забывайте вставлять элементы креплений для полок и решеток. Для этого применяются металлические изделия или кирпичи, уложенные перпендикулярно ряду и образующие внутри топки выступы. Если этот нюанс упустить из виду, то придется демонтировать весь мангал.
На выполненные крепежные элементы монтируется жаровня. В ней должны быть предусмотрены отверстия, через которые будет поступать воздух, необходимый для горения.

Решетка для приготовление стейков

Рассмотренный вариант строения топки является самым простым и может быть усложнен закрытыми конструкциями. Но первые самостоятельные работы со сложных вариантов начинать не следует, потому что усложнение накладывает определенный отпечаток практически на все параметры: формирование ряда, перемычки, количество рядов и т.д.

Пожарная безопасность

Помните о необходимости соблюдать правила пожарной безопасности. Никто не хочет прерывать отдых для вызова пожарной службы и ликвидации последствий возгорания близлежащих предметов.

Правила установки печи для предотвращения пожара:

необходимость сооружения на надежном фундаменте;
отделка металлическими листами или другим невозгораемым материалом пола перед печью;
размещение на приличном расстоянии от легковоспламеняемых веществ, деревьев, кустов, построек.

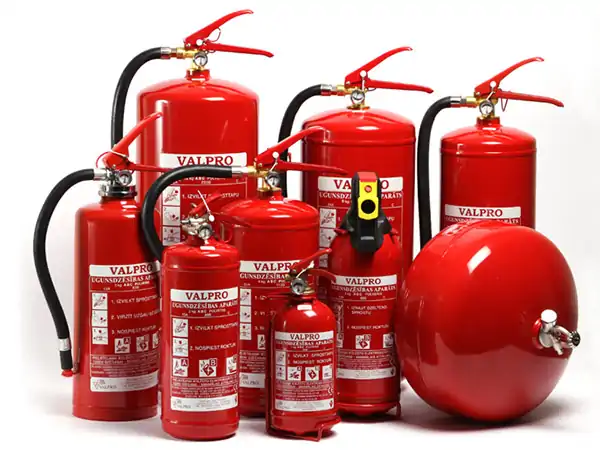

Фото 5. Набор импортных огнетушителей различных размеров. В целях пожарной безопасности одним из таких предметов обязательно должна снабжена любая печь барбекю из кирпича: фото демонстрирует, насколько богат выбор у владельца дачи.

Правила эксплуатации:

при простое печи, ее накрывают чехлом, чтобы осадки не нарушили функциональность;
ограждать детей от близкого от печи нахождения;
не оставлять зажженную печь, тем более с едой, без присмотра.

Основные виды мангальных зон для частных домов

В понимании большинства людей мангал считается большой жаровней, имеющей форму широкой чаши с крышкой. На сегодняшний день для большего удобства мангалом называют разнообразные приспособления, используемые для приготовления мяса, рыбы, овощей и других продуктов методом прожарки над углями.

Поэтому существует огромное количество разных проектов зон барбекю, отличающихся по способу обустройства и строительства. Для возведения чаще всего применяются наиболее распространенные строительные материалы:

кирпич;
металл;
камень.

Среди основных типов конструкций выделяются следующие:

стационарные и полустационарные;
переносные;
складные.

Чаще всего мангальные зоны для частных домов возводят из кирпича, металла или камня

Если просматривать фото проектов мангальных зон, довольно часто можно увидеть открытый тип конструкции, когда мангал располагается под открытым небом – непосредственно на грунте либо на простом фундаменте. Этот вариант считается популярным ввиду того, что для обустройства такой зоны потребуется минимальное количество финансов и времени. Значительными минусами этой конструкции являются зависимость от погодных условий и необходимость создания дополнительных элементов для непогоды.

Крытый мангал во дворе размещается в большинстве случаев под навесом, рядом с которым находится стол и оборудуются места для сидения. Навес представляет собой полузакрытую беседку или конструкцию на опорах, остекление в основном не применяется. Располагать крытый мангал рекомендуют на заднем дворе. В этом случае, помимо разборного мангала, допустимо устанавливать стационарную конструкцию.

Крытый мангал размещается под навесом, рядом с ним ставится стол и оборудуются места для сидения

Какие бывают типы беседок с мангальной зоной в зависимости от их расположения

Универсальная мобильная. Удобство создания переносной мангальной зоны заключается в том, что в зависимости от обстоятельств ее легко переместить в любое другое удобное место на участке. Такой вариант считается временным, его устанавливают на время проведения основных работ по обустройству участка. Некоторые даже предпочитают на случай праздника брать во временную аренду мангальную зону.

Для патио актуально приобрести специальную уличную мебель, которая не портится под влиянием дождя или палящего солнца. При желании конструкцию можно дополнить навесом в виде большого зонта, как это часто можно увидеть на фото мангальных зон на даче своими руками.

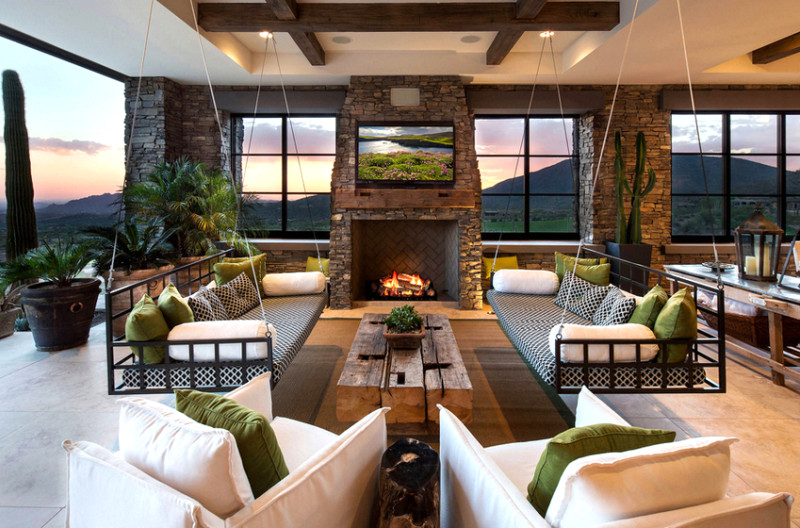

Веранда. При такой организации мангальная зона со всех сторон защищается от непогоды. В такой пристройке многие возводят надежный очаг с дымоходом, а некоторые даже сооружают рядом с мангальной зоной баню, которая сделает отдых еще более разнообразным. Крытая веранда с зоной для отдыха позволяет установить здесь основательную массивную мебель.

Веранда защищает мангальную зону от непогоды со всех сторон

Барбекю из кирпича своими руками – пошаговое строительство с реальными фото

Рассмотрим еще один вариант, более сложный – как сделать барбекю из кирпича своими руками, которое включает в себя два нижних отделения для дров, посуды и других мелочей, топочную камеру, столешницу и дымоход вверху.

Для строительства самого сооружения в данном случае использовали облицовочный кирпич, и огнеупорный для внутренней части печи.

Начальный этап строительства

Начинаем кладку таким же способом, как описывалось выше. Нижняя часть будет в виде буквы «Ш», только отделения разные по ширине. То, что шире будет для дров, вверху над ним будет топка и дымоход. Второе для посуды и прочих принадлежностей, вверху будет столешница.

Делаем ровные швы между рядами

Чтобы везде между кирпичами был одинаковый и ровный шов, здесь при кладке используется металлическая планка, в разрезе которой квадрат со стороной 12 мм. Но мы советуем брать тоньше – 5-10 мм будет достаточно. Также постоянно нужно контролировать уровнем вертикальность и горизонтальность кладки.

Процесс кладки кирпича

Планка ставится на край, как показано на фото 4, далее тщательно замазывается раствором. С той стороны, где положили планку, смесь кладем наравне с ней, с другой чуть больше, горкой. Кладем кирпич, со стороны планки придерживаем его рукой, а с другой слегка постукивая молотком, выравниваем под уровень. Когда раствор немного подсохнет, планку убираем.

Чтобы процесс кладки продвигался быстрее, планок должно быть несколько, так как они нужны для каждого ряда.

Выкладываем нижнюю часть — первые 10 рядов

По такому принципу выкладываются 10 рядов.

Подготовляем основу для топки и столешницы

Далее будет топка и столешница. На 10-й ряд кладем арматуру диаметром 12 мм. Расстояние между прутами 70 мм. Между арматурой кладется опалубка, чтобы смесь не проваливалась вниз, когда будут заполняться швы между кирпичами.

Выкладываем кирпич и заполняем раствором

На одинаковом расстоянии друг от друга выкладываются кирпичи по всей площади. Те, что попадают на ранее возведенные стены, кладутся на раствор, остальные просто на опалубку. Потом щели между кирпичами и поверхность заполняются раствором.

Формируем топочную камеру и свод

После высыхания возводится топка – 8 рядов выкладываются вертикально. Далее задняя часть, что находится возле стены, возводится также, а остальные три стороны на полкирпича сужаются кверху. Так выкладываются еще 9 рядов.

Возводим дымоход

Следующий этап – дымоход. В данном случае 20 рядов выложены из кирпича, а вверху нержавеющая вытяжная труба. Высокая труба нужна для того, чтобы дым не мешал ни вам, ни соседям, да и тяга лучше.

Последний этап строительства — доделываем столешницу и топку

И последние штрихи – столешница выкладывается плиткой, а внутренняя часть топки – огнеупорным кирпичом.

Финальный результат

После нескольких дней, необходимых для полного высыхания, барбекю готово к использованию.

Рекомендуем посмотреть видео, где есть весь процесс кладки садовой кирпичной печи.

Ниже в галерее вы можете посмотреть еще фото мангалов и барбекю для дачи сделанные из кирпича своими руками, и выбрать подходящий по стилю, функциональности и расположению именно для своего участка.

Между мангалами и барбекю принципиальной разницы нет, кроме того, что на первом еду готовят на шампурах, а второе — на решетке. И то и другое можно делать на одной конструкции, о стройке которой пойдет речь.

Зачастую дачный мангал – это простая уличная постройка под открытым небом. Барбекю из кирпича – более сложное устройство, которая может располагаться в летней кухне, беседке или на улице, но в нем уже есть дымоход и в большинстве случаев накрытие для защиты от дождя и снега.

Дымоход

Самым сложным узлом очага с дымоходом является узел сопряжения топки с трубой по следующим причинам:

сечение дымохода гораздо меньше размера топочной камеры, поэтому каждым рядом кирпича необходимо его уменьшать;
форма кирпича правильная, торчащие внутри конструкции углы автоматически становятся сборниками сажи и ухудшают тягу, поэтому конструкционный материал следует подрезать угловой шлифовальной машиной;
качественные порядовки позволяют пошагово осуществить крой кирпича и уложить его без ошибок.

На нижнем фото приведено устройство мангала с дымоходом достаточно простой конструкции и полная схема с чертежами.

Фото увеличивается при клике

Для увеличения нажмите на схему порядвки

Проще всего изготовить дымоход из того же материала, что и сам мангал, хотя не всегда это видно на первый взгляд. Может казаться, что просто установить трубу и забыть будет значительно легче, но многие неопытные строители не учитывают один момент. А именно то что данный вариант сразу обеспечивает герметичность узла сопряжения трубы с жаровней, что убирает некоторые нежелательные трудности при строительстве. Однако, если делать кирпичом, тогда наружный размер кладки будет значительно больше, чем дымохода из сэндвича или асбоцементной трубы, что влияет на размер дыры в крыше, если он нужен. Это обязательно надо учитывать при выборе.

Приведём вам один из вариантом оформления верхней части кирпичного дымохода на нижнем фото и том, что справа, а вы уже решайте, подходит вам такой вариант или нет. Здесь видно, как пошаговые этапы строительстве, так и конечный результат.

Это обеспечивает соответствие архитектурного стиля и достаточную эстетику восприятия экстерьера беседки, в которую встроен мангал.
