Кухонные водонагреватели под мойку

Водонагреватель под раковину как выбрать

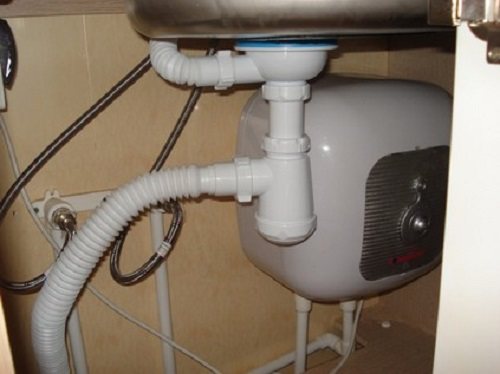

Водонагреватель, установленный под кухонной мойкой или раковиной в ванной комнате, помогает экономить пространство в условиях малогабаритных квартир и не нарушает эстетику помещения. Давайте рассмотрим виды бойлеров, которые можно установить своими руками, разберёмся с арматурой и этапами монтажа, чтобы избежать распространённых ошибок.

Постоянным или резервным источником горячей воды на кухне может служить водонагреватель, который установлен под мойкой — там всегда есть место, и он ничему не мешает. Какой же бойлер выбрать и как правильно его установить?

Группа безопасности

Для защиты водонагревателя от гидравлических перегрузок сети производители рекомендуют установить специальную арматуру — группу безопасности, которая имеет ограничитель давления. Если же давление в сети превышает 4,5 атм, перед группой безопасности нужно устанавливать редуктор давления или редукционный клапан.

Группа безопасности для водонагревателя

Для небольших емкостных водонагревателей этот элемент желателен, но не обязателен.

Обратный предохранительный клапан

Предохранительный обратный клапан предназначен для гарантии полного заполнения бака водой, иначе нагреватели могут обнажиться и перегореть. Слив воды из бака возможен, когда в магистрали начинает падать давление, а клапан удержит воду в ёмкости. Вторая функция этого клапана — слив воды из бака, например, для его ремонта.

Третья функция — защита от разрыва бака. Иногда терморегуляторы выходят из строя, вода продолжает нагреваться, давление в баке повышаться. Если в этот период не происходит отбор воды, то бак может разгерметизироваться под действием кипящей воды и пара.

К счастью, это случается редко, но лучше принять меры безопасности, тем более что цена этого клапана несопоставима с возможными последствиями аварии.

Предохранительный клапан

Совет! Стрелочка на корпусе показывает направление тока воды. При монтаже бойлера под мойкой направление потока холодной воды — вниз, а значит, отвод на дренаж будет направлен вверх. Чтобы вода не капала на пол, установите под ней капельную воронку с отводом стока в канализацию или наденьте на ниппель трубку подходящего диаметра и опустите в ёмкость.

Прочие вентили предназначены для перекрытия холодной и горячей воды на каждом из ответвлений водопровода.

Внимание! Установленный под мойкой водонагреватель скрыт от глаз, и протечку можно заметить не сразу. Поэтому все водопроводные соединения должны качественно уплотняться, герметизироваться, например, льняными лентами, ФУМ-лентой, специальной пастой

Монтаж

Перед монтажом необходимо тщательно изучить инструкцию, чтобы знать, как правильно подключить нагреватель к водопроводной сети.

Определив месторасположение бойлера, необходимо разметить точки для анкерных болтов. Высоту расположения линии крепления определяют примеркой бойлера. Проводится горизонтальная линия маркером или карандашом. Расстояние между точками креплениями замеряется между отверстиями на кронштейне с задней стороны бойлера.

Если стена выложена кафелем, то сначала рассверливаются отверстия сверлом по бетону без применения ударного режима сверления, а место сверления смачивают водой. Потом бурятся отверстия в основной стене, куда вставляются болты. Закрепив анкера, на них вешают накопитель.

Перед подключением к водопроводу еще раз необходимо изучить схему. В новой квартире при планировании внутриквартирной водопроводной сети могут быть сразу предусмотрены выводы для подключения бойлера, к которым он присоединяется с помощью гибких шлангов.

Виды водонагревателей для установки под мойкой

Так как место под мойкой всё же ограничено, то установить туда можно или накопительный малолитражный водонагреватель объемом 10–25 л или проточный. Нагрев в них осуществляется электронагревателями открытого типа или ТЭНами. Газовые бойлеры, как правило, большей производительности и изготавливаются только для стандартного настенного монтажа.

Отличаются нагреватели для установки под мойкой расположением подвода труб — верхним

При покупке нагревателя нужно обязательно обратить на это внимание, иначе устройство для монтажа над мойкой, установленное под раковиной, будет работать плохо и недолго.

Так какой водонагреватель лучше — накопительный (ёмкостной) или проточный (напорный)

Накопительные нагреватели занимают больше места и стоят дороже, но потребляемая ими мощность ниже, чем в проточных (до 3 кВт), и они могут дать больший объём горячей воды в минуту.

Накопительный водонагреватель

Так как проточный водонагреватель имеет относительно высокую для бытового потребления мощность — до 8 кВт, нужно удостовериться, что электрическая сеть в квартире или доме способна её предоставить без постоянного «выбивания» автоматов. Если нагреватель предназначен только на время проведения теплосетью опрессовки, когда летом горячую воду отключают на 2 недели, то нагрев 2 л/мин потребует мощности не более 3,6 кВт. Холодную «зимнюю» воду не получится нагреть в таком объеме даже до 30 °С. Для круглогодичного потребления больше подходит или ёмкостной водонагреватель или проточный большой мощности.

При первоначальном включении накопительному устройству потребуется некоторое время на нагрев воды, проточные сразу могут нагреть от 1,8 до 4 л в минуту. Они нагревают сразу весь поток воды, накопительные же греют поступающую холодную воду, которая смешивается в баке с горячей водой при её расходовании и через некоторое время температура воды в кране начинает снижаться.

Проточный водонагреватель

То есть, у обоих типов водонагревателей имеются как достоинства, так и недостатки, и выбор в пользу одного из них — только дело предпочтений потребителя.

А вот для дачного домика, при отсутствии магистрального водоснабжения, незаменим безнапорный водонагреватель, который комплектуется специальным смесителем малого диаметра для получения более сильной струи. Для создания напора он оснащён гидравлическим реле давления. Если зимой дачей не пользуются, его даже можно снять, а весной снова установить — настолько его монтаж прост.

Как слить воду через клапан?

Обычно вода сливается при диагностике поломок. Однако существуют и другие ситуации, когда это процедура необходима.

1. Дачные бойлеры. В конце дачного сезона сливать воду необходимо во избежание замерзания. Игнорирование условия приведет к разрыву бойлера в зимний период.
2. Авария. В данном случае потребуется освободить емкость бойлера от воды, чтобы устранить неисправности в водопроводной системе.

Некоторые установки не рассчитаны на длительное простаивание без воды. Данная информация указывается в руководстве по эксплуатации. В данном случае на выручку приходит бутылочная вода.

Используя предохранительный клапан, слив воды осуществляется более размеренно и безопасно. Чтобы освободить емкость надо выполнить ряд манипуляций.

1. Устройство нагрева пребывает под определенным уровнем давления, поэтому необходимо перекрыть запорный элемент впуска холодной воды. Далее следует постараться максимально выпустить воду через кран.
2. После того, как вода полностью уйдет, краник перекрывается. На клапане есть рычаг. Слив начнется сразу же после попадания воздуха в бак. Если водонагреватель оснащен пробкой – ее необходимо вынуть. Если технического отверстия нет – открывается дополнительный краник для вывода воды. Он располагается на патрубке.
3. Воздушные массы попадают внутрь, и вода сливается через носик на предохранительном клапане.

Слив – процесс долгий, но не требует больших усилий и особых навыков. Водонагреватель на 50-80 литров опустеет, примерно, спустя 1,5 – 2 часа. В случае, если в клапане имеются накопления ила, то слив воды будет длиться от 3 до 4 ч.

Подписывайтесь так же на наш Youtube, группу , . Там много полезного и интересного контента!

Как проверить исправность

Характеристики монтажа и регулирования предохранительного клапана устанавливается заводом-изготовителем водонагревательного оборудования.

Иной раз при приобретении и монтаже бытового водонагревателя для ГВС собственники пренебрегают предназначениями изготовителей и воздерживаются от установки защитного модуля, аргументируя свое решение тем, что устройство препятствует нормальной работе бойлера. Несмотря на всю абсурдность такого заявления, такие случаи все же, хоть и редко, но встречаются на практике.

Причины неудовлетворительной работы защитного устройства, из-за чего бойлер не может осуществлять свои функции нагрева:

• невысокое потребительское качество применяемых материалов при изготовлении клапана;
• ненормально высокое давление в горводопроводе свыше 6 атм.;
• некорректный монтаж, нарушения, допущенные при обслуживании и настройке клапане.

При грамотном монтаже, профессионалы неизменно поинтересуются фактическими показателями давления и установят понижающий редуктор перед бойлером. Производить монтаж водонагревателя и подсоединять его к водопроводу с давлением на 6 атм. противопоказано.

Для качественной работы смонтированного предохранительного устройства, его функциональность нужно проверять, первый раз при покупке, а потом в процессе эксплуатации.

Приобретая клапан в торговой сети, его рекомендуется проверить, для чего применяют очень простой способ: нужно поджать шток устройства пальцем и продуть воздухом. Если он проходит через клапан, то лучше аварийный заменить на другую модель.

Проверка клапана в процессе эксплуатации производится, когда визуально замечены сбои в его работе. Пользователи должны знать, что если клапан в бойлере капает при нагреве — это нормально и не значит, что он неисправен.

Если поток сильный, то это указывает, что она находится в заклиненном состоянии. В связи, с чем потребуется не только демонтаж и очистка, но и полная регулировка.

Работу функций обратного клапана проверяют после полного наполнения бойлера. Затем перекрывают вентиль на входе в бак и центральную подачу воды.

Первое время вода может выходить из электробойлера, это нормально, а процесс продолжается уже при нагретом баке, то «обратка» не работает и устройству требуется настройка.

Накопительный или проточный

Накопительный водонагреватель для кухни привлекает конструкцией бака, который долгое время сохраняет воду горячей автоматически. Он является довольно экономичным, так как запускается до заполнения необходимого объёма воды до требуемой температуры, а затем прекращает работу.

Если вы знаете, что использовать конструкцию будете круглый год, то лучшим вариантом будет маленький водонагреватель (до 15 литров), так как в зимнее время вода в трубопроводе ледяная (около 5°С) и агрегат попросту не справится с нагревом из-за перепада температур.

Накопительный нагреватель воды для кухни под мойку стоит выбирать и исходя из мощности. В множестве многоквартирок нельзя монтировать устройства большой мощности по причине слабой электропроводки. Самим можно подключать конструкции до 5 кВт, либо придётся к щитку протягивать отдельный прочный провод или даже применять трёхфазную сеть.

Накопительный водонагреватель для мытья посуды считается самым маломощным. Выпускают конструкции от 0,8 кВт. Водонагреватель проточный кухонный и нагреватель на кран будут иметь мощность около 7 кВт, а прибор электрический с более высокой мощностью нет смысла монтировать (если только он не будет использоваться для принятия душа).

Электрический проточный вариант для мытья посуды очень удобен, так как не имеет накопительной ёмкости, которая занимает определённое место. Вода нагревается сразу же с открытием крана. Насколько горячая будет вода, зависит от напора.

Мощность конструкций бывает от 3 до 20 кВт.

Проточные нагреватели подходят для помещений, где малое потребление воды, и бывают двух видов: напорные и безнапорные.

Виды

Обычные предохранительные клапаны внешне схожи и отличаются лишь мелкими деталями, но именно они отвечают за практичность использования.

На рисунке представлены два предохранительных клапана со спускными рычагами. Они позволяют осуществлять проверку (нужно проводить ежемесячно) работоспособности устройства.

Предохранительные клапана для бойлера с возможностью принудительного сброса давления

Различие между двумя представленными модификациями заключается в том, что у образца на фото слева рычажок крепится при помощи винта, благодаря чему исключается возможность случайного открытия или полного сброса воды.

Еще одно несоответствие: форма штуцера. У образца слева штуцер продолговатый, нелинейной формы. На него легко надевается шланг и длины достаточно для установки хомута. А вот штуцер у правой модели — короткий, с расширением к концу. На такой экземпляр будет очень сложно натянуть хомут.

На следующем рисунке изображён сбросной клапан без флажка принудительного сброса давления. Модель слева в верхней части имеет резьбовую крышку. При необходимости ее можно открутить и очистить от всевозможных засорений.

Предохранительный клапан без возможности принудительного сброса давления

Образец справа — является худшим из вариантов, т.к. его нельзя обслуживать. Единственный плюс подобных моделей — низкая цена.

Приведенные выше модели подходят для водонагревателей, объем которых 50-60 литров. Для бойлеров большего объема подходят другие модели со встроенными дополнительными устройствами: шаровым краном или манометром, которые контролируют давление.

Предохранительный клапан для бойлеров большой ёмкости

В таких устройствах штуцер для сброса воды со штатной резьбой, поэтому крепление прочное. Подобные модели отличаются высоким качеством и надежностью, поэтому и стоят недешево.

Что такое бойлер, достоинства и недостатки использования

Бойлер – это техническое устройство, предназначенное для нагрева воды в системах горячего водоснабжения различного назначения, а также для подогрева водопроводной воды. Бойлеры (водонагреватели) бывают производственного и бытового типа использования, что определяет их конструкцию и технические характеристики. Если рассматривать преимущества и недостатки использования подобного оборудования, то следует отметить, что достоинствами использования бойлеров в быту являются такие показатели, как:

• возможность создания автономной системы горячего водоснабжения в рамках отдельной квартиры или загородного дома;
• компактность – обусловлена малыми габаритными размерами бытовых приборов, за исключением моделей накопительного типа;
• надёжность и продолжительные сроки эксплуатации;
• высокий КПД использования;
• экономичность – в отношении моделей, работающих на природном газе.

К недостаткам следует отнести следующие показатели:

• для электрических моделей – значительная мощность приводит к увеличению расхода электрической энергии и как следствие – к росту затрат на оплату счетов за её потребление;
• для газовых моделей – необходимость устройства системы отвода отработанных газов, образующихся при использовании;
• для подключения к инженерным сетям (электрические и газовые коммуникации), необходимо соблюдение определённых Правил как в отношении точки подключения, так и дальнейшей эксплуатации соответствующего оборудования.

strong>К СВЕДЕНИЮ!

В отношении электрических моделей необходимо соблюдение «Правил устройства электроустановок» (ПУЭ) и «Правил технической эксплуатации электроустановок потребителей» (ПТЭЭП), а в отношении газовых моделей – «Правил безопасности в газовом хозяйстве» (ПБ 12-368-00).

Установка водонагревателя под мойку

Монтаж разных типов нагревателей несколько отличается. Рассмотрим схемы подключения и порядок монтажа для различных водонагревательных конструкций.

Монтаж безнапорного водонагревателя

Проще всего устанавливать безнапорные бойлеры. Их нельзя подключать к обычному смесителю, подсоединять напрямую к магистральному трубопроводу, так как на сетевое давление устройство не рассчитано — может разорвать.

Специальный смеситель для такого бойлера имеет два вентиля — один регулирует температуру (смешением с холодной), другой расход. В данной системе смеситель выполняет функцию группы безопасности: перекрывает холодную воду на входе в нагреватель и сбрасывает излишек воды, возникающий из-за её расширения в результате нагрева.

Смеситель для безнапорного накопительного нагревателя

Обычно при покупке такого нагревателя в комплекте имеются трубки и запорные вентили, которые устанавливают на входе и выходе из бака. Обратный предохранительный клапан в этом случае можно не монтировать (из-за отсутствия риска скачка давления) или заменить просто обратным клапаном. Напольный нагреватель просто устанавливается на пол, а настенный нужно закрепить на входящие в комплект кронштейны или другие крепления. Потом трубки подсоединяются по схеме.

Безнапорный проточный водонагреватель монтируется по тому же принципу. Подключаем нагреватель к электросети только после заполнения водонагревателя водой.

Монтаж напорного накопительного водонагревателя

Заблаговременно позаботьтесь о наличии рядом с нагревателем розетки с заземляющим контуром. Если нагреватель настенный, отметьте на стене точки навески, просверлите отверстия под крепёж, закрепите кронштейн и навесьте нагреватель. Напольный нагреватель к стене можно не крепить.

Начинаем подготовку водонагревателя. Для этого выполняем следующее:

На подачу холодной воды (синяя отметка на штуцере бака) монтируем обратный предохранительный клапан. Направление воды на клапане обозначено стрелкой.

На оба штуцера бака навинчиваем запорные вентили. На холодной воде запорный вентиль устанавливается сразу на клапан.

Внимание! Слишком перетягивать резьбу при монтаже не нужно, можно сорвать!

Подсоединяем к вентилям гибкую подводку (может быть в комплекте) или через переходники металлопластиковые (полипропиленовые) трубки диаметром 16–20 мм для подключения к водопроводу. Последний способ предпочтительней, так как надёжнее и, кроме того, больший диаметр труб обеспечивает меньшее гидравлическое сопротивление и лучшую подачу воды.

Далее работаем с водопроводом — монтируем тройники в точку водоразбора после запирающих кранов (которые стоят на входе труб в квартиру):

• на холодной воде — для подачи на водонагреватель;
• на горячей воде для переключения с основного горячего водоснабжения на резервное.

Соединяем шланги (трубки), идущие от бака с соответствующими трубами горячей и холодной воды. Проверьте, что соединены именно холодная с холодной, а горячая с горячей.

1 — подача горячей воды; 2 — предохранительный клапан; 3 — подводка; 4 — подача холодной воды

К дренажному патрубку предохранительного клапана подсоедините капельницу или сифон для слива в канализацию или тонкую трубку для слива в отдельную ёмкость.

Перед включением водонагревателя перекройте кран горячей воды на магистрали. Электричество подключайте только после заполнения бака водой.

Монтаж напорного проточного нагревателя

Установка проточного водонагревателя схожа с монтажом нагревателя накопительного. Отличие составляет отсутствие обратного предохранительного клапана в виду отсутствия бака. Для некоторых моделей рекомендуется на подаче холодной воды установить фильтр грубой или тонкой очистки и даже умягчитель воды. Устройство крепится к стене, врезается трубками с запорными вентилями в магистраль горячего и холодного водоснабжения после сетевых вентилей и подключается к электросети.

1 — подача горячей воды; 2 — запорный вентиль; 3 — фильтр грубой очистки; 4 — подводка; 5 — подача холодной воды; 6 — УЗО

Большинство проточных нагревателей, особенно большой мощности, не комплектуются электровилкой. Предполагается, что подключение оборудования должно идти через выделенную линию напрямую к отдельному автомату в электрощитке. Линия должна быть заземлена, с устройством защиты от короткого замыкания. Сечение кабеля подбирается в зависимости от мощности проточного бойлера.

рмнт.ру

Конструкция и особенности

Устройство проточного водонагревателя не отличается особой сложностью. Здесь применяется единая схема для всех моделей: холодная вода проходит через корпус изделия, где нагревательный элемент отдает ей свое тепло. Пользователь только открыл кран — внутри устройства мгновенно срабатывает реле, отвечающее за давление, в течение нескольких секунд вода нагревается до нужной температуры (зависит от мощности ТЭН), которая устанавливается вручную.

Внутри проточный водонагреватель оборудован специальным прерывателем, который сразу отключает питание, если температура воды резко возрастает и становится гораздо выше критического уровня. От возможных перепадов давления внутри водопровода, что может произойти в любую минуту, изделие надежно защищено встроенным стабилизатором.

Водонагреватели этого вида имеют отличия по типу нагревателя и системе управления.

Типы нагревателей

Как главная составляющая конструкции всех электроприборов, нагреватель обычно выпускается в виде спирали или ТЭН. В изделиях с неизолированной спиралью ее помещают в специальный блок из пластиковых трубок, находящийся внутри корпуса из весьма прочного пластика. При подключении такого устройства к сети происходит нагрев спиралей, а проходящий поток воды отбирает это тепло. Из-за малого объема воды в емкости и небольшой массы всего устройства остаточного тепловыделения после отключения не происходит, поэтому накипь не образуется. Такие изделия применяют для подогревания воды в бассейнах, в быту их следует использовать в регионах с очень жесткой водой.

Закрытые ТЭН работают по такому же принципу, нагревая поток проходящей через них воды, но у них спираль заключена в корпус из меди или латуни, поэтому в противопожарном смысле они намного надежнее, чем первый вариант.

Система управления

Водонагреватели проточного типа можно разделить по типу управления ними.

1. Гидравлическое — этот вид менее точен, у него имеется 6 ступеней мощности, переключение производится вручную при помощи переключателя.
2. Электронного типа — терморегулятор контролирует нагрев самостоятельно, пользователи только устанавливают приемлемую для них температуру. Такой вид управления считается весьма удобным.

При использовании механического варианта управления внутри изделия располагается гидравлический блок с мембраной, которая осуществляет включение или выключение прибора в зависимости от давления воды.

Электроника управляет всем процессом с помощью микропроцессора, а специальные датчики помогают ей обеспечить любую температуру, независимо от напора, она же задает оптимальную мощность, существенно сокращая расход электрической энергии.

Меры безопасности при эксплуатации водонагревателя

Все электрические приборы требуют аккуратного обращения с собой и соблюдения мер безопасности. Поскольку прибор подключается к сети электрического питания, то он представляет особый класс опасности, при котором возможны травмы от электрического тока.

Поэтому всегда следует соблюдать требования во избежание получения травм и порчи прибора:

1. Запрещено снимать корпус нагревателя с включенной в розетку вилкой.
2. Розетка, к которой будет подключаться нагреватель, должна иметь заземление.
3. Нельзя включать бак в розетку, если в нем нет воды. Проверить ее наличие можно, открыв кран горячей воды. Если она бежит, значит, бак наполнен.
4. Необходимо проводить своевременное обслуживание бака: чистка от накипи и других примесей. Это убережет его от повреждений.

Чистка водонагревательного устройства от накипи и других примесей

Следует помнить, что самыми уязвимыми элементами нагревателей является ТЭН и накопительный бак. Именно они подвержены наибольшим нагрузкам агрессивных сред.

Разновидности групп безопасности и принцип выбора подходящей модели

Стандартный предохранительный клапан для бойлера по исполнению может отличаться несколькими особенностями конструкции. Эти нюансы не изменяют функциональность устройства, а лишь упрощают использование и обслуживание. Чтобы правильно выбрать узел безопасности надо знать, какие бывают предохранительные клапаны для бойлеров и чем они отличаются.

Рычажные модели

Самый распространенный тип стандартного узла безопасности – модель с рычажком. Такой механизм можно привести в действие вручную, что удобно при проверке или сливе воды из бака бойлера. Делают это так:

• горизонтально расположенный рычаг устанавливают вертикально;
• прямое соединение со штоком приводит в действие пружинный механизм;
• пластинка предохранительного клапана принудительно открывает отверстие и из штуцера начинает течь вода.

Даже если не требуется полное опустошение бака, контрольный слив выполняют ежемесячно для проверки работоспособности узла безопасности.

Различаются изделия конструкцией рычажка и штуцером для сброса воды. Если имеется возможность, то лучше выбрать модель с зафиксированным к корпусу флажком. Крепление выполнено болтом, препятствующим ручное открывание рычажка детьми. Изделие имеет удобную форму штуцера в виде елочки с тремя нарезками, что обеспечивает надежную фиксацию шланга.

Более дешевая модель не имеет фиксации флажка. Рычажок можно случайно зацепить рукой и начнется ненужный слив воды. Штуцер короткий, всего с одним кольцом нарезки. Фиксировать шланг на такой выступ неудобно и при сильном давлении его может сорвать.

Модели без рычага

Предохранительные клапана без рычага – самый дешевый и неудобный вариант. Такие модели часто идут комплектом с водонагревателем. Опытные сантехники их просто выбрасывают. Работают узлы аналогично рычажным моделям, только нет возможности вручную выполнять контрольный слив или опустошение бака бойлера.

Модели без рычага бывают двух исполнений: с крышкой на конце корпуса и глухие. Первый вариант более удобен. При засорении крышку можно открутить для очистки механизма. Глухую модель нельзя проверить на работоспособность и очистить от накипи. Штуцера сброса жидкости у обоих клапанов короткие с одним кольцом нарезки.

Узлы безопасности для больших водонагревателей

На водонагреватели с объемом накопительного бака от 100 л ставят усовершенствованные предохранительные клапана. Работают они аналогичным образом, только дополнительно комплектуются шаровым краном для принудительного слива, а также манометром.

Особое внимание стоит обратить на штуцер отвода жидкости. Он резьбовой. Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом

Надежное крепление предотвращает срыв шланга сильным давлением и избавляет от неудобного пользования хомутом.

Модели оригинального исполнения

Для любителей эстетики и комфорта производители предлагают узлы безопасности в оригинальном исполнении. Изделие комплектуют манометром, наносят хромированное покрытие, придают элегантную форму. Выглядят изделия красиво, но стоимость их высокая.

Различие по маркировке корпуса

Качественные изделия на корпусе обязательно имеют маркировку. Производитель указывает максимально допустимое давление, а также направление движения воды. Вторая маркировка – это стрелка. Она помогает определить, какой стороной поставить деталь на патрубок бойлера.

На дешевых китайских моделях маркировка часто отсутствует. С направлением жидкости без стрелки разобраться можно. Пластинка обратного клапана должна открываться вверх по отношению к патрубку бойлера, чтобы внутрь бака поступала вода из водопровода. А вот с допустимым давлением без маркировки определиться не получится. При несоответствии показателя узел безопасности постоянно будет течь или, вообще, не сработает в аварийной ситуации.

Другие типы клапанов

Когда пытаются сэкономить на группе безопасности, на водонагреватель пытаются установить подрывной клапан, предназначенный для системы отопления. По функциональности узлы схожи, но есть один нюанс. Подрывной клапан не способен понемногу стравливать жидкость. Механизм сработает, когда избыток давления достигнет критической отметки. Подрывным клапаном можно только стравить всю воду из бака при аварии.

Отдельно стоит рассмотреть установку только обратного клапана. Механизм этого узла наоборот запирает воду внутри бака, не давая ей стечь в трубопровод. При избытке давления рабочая пластина со штоком не способна сработать в обратную сторону, что приведет к разрыву бака.

Как правильно установить водонагреватель под раковину

В большинстве случаев все материалы, необходимые для установки и подключения такого оборудования, входят в комплект. В случае необходимости недостающие элементы следует закупить перед началом монтажных работ. Например, во многих бюджетных моделях отсутствует обратный клапан.

Процесс монтажа выглядит так.

1. Патрубки водонагревателя оборудуются запорной арматурой.
2. На патрубок холодной воды устанавливается защитный обратный клапан, на него кран, затем переходник на металлопластиковую трубу.
3. На патрубок горячей воды устанавливается только кран и переходник на металлопластиковую трубу. Вместо полипропиленовых трубок можно использовать и гибкую подводку, которая чаще всего и входит в комплект, но первый вариант надежнее. К тому же металлопластиковые трубы имеют больший диаметр, что снижает давление и улучшает подачу воды.
4. Проводится демонтаж гибких шлангов смесителя и установка тройников в точку водозабора после запирающих кранов на водопроводе. С трубы холодного водоснабжения – для подачи на бойлер, горячего – для переключения при отключении горячей воды.
5. Подключение бака соответствующими подводками. В процессе работы необходимо проводить герметизацию всех соединений.
6. Чтобы предотвратить лужи на полу от защитного клапана, лучше всего установить отвод от дренажной трубки с выводом в канализацию или любую емкость.
7. Поскольку это электрооборудование, к водонагревателю следует провести розетку. Для защиты оборудования в щитке следует предусмотреть локальный автомат.

Водонагреватель под раковину – это оптимальный вариант для небольших помещений. Тип оборудования, емкостный или проточный, выбирается в соответствии с назначением устройства и количеством потребителей. Установка несложная, но если человек ни разу не имел дело с сантехническим оборудованием, лучше доверить работу квалифицированным мастерам.

Советы

Иногда отдельные элементы водонагревателя или вся система перестает работать должным образом. Это снижает безопасность конструкции и может привести к печальным последствиям. В этом случае нужно как можно раньше выяснить причину и место поломки и либо устранить ее самостоятельно, либо вызвать для этого специалиста. Чаще всего из строя выходят термостаты, нагревательные элементы и предохранительные клапаны. Причем проблема в работе одного из них может моментально отразиться на остальных. Никогда не стоит устанавливать элементы, которые не подходят по своим параметрам к параметрам бойлера или имеют разные способы соединения.

Неполадки не могут возникнуть сами по себе, у них существуют определенные причины.

Чаще всего они состоят в следующем.

• Несвоевременная замена поврежденных деталей. Например, обратный клапан должен меняться минимум раз в год. Он дешевый и не потребует больших затрат.
• Неправильный монтаж всей системы. Если врезка предохранителя в трубу выполнена с недостаточной гидроизоляцией или на слишком большом расстоянии от входа в бойлер, система не будет работать как следует.
• Перепады напряжения в электросети могут повлечь выход из строя нагревательных элементов системы.

• Наличие заводского брака или отсутствие профилактических осмотров. Для того чтобы правильно выбрать нагреватель и предохранители нужно очень внимательно изучать всю информацию при покупке. И даже самый качественный аппарат периодически необходимо проверять.
• Образование накипи или возникновение коррозии. Накипь и коррозия на обратном затворе могут послужить причиной утечки воды назад в трубопровод или «разъесть» различные соединения, нарушив их герметичность.

Самые основные неисправности можно подразделить на несколько видов. Чаще всего бройлер начинает течь. Это может быть как производственный дефект, так и приобретенная из-за коррозии трещина. Такой бак нельзя самостоятельно исправить, придется полностью заменять его. Вода, капающая с соединений труб говорит об их негерметичности. С предохранительного клапана вода, наоборот, должна иногда капать. Если он всегда сухой, то его следует заменить.

Второй распространенной неисправностью чаще всего выступает отсутствие нагрева. Почти всегда это связано с неисправностями нагревательного устройства или термостата. Иногда таким образом срабатывает аварийный отсекатель, когда бойлер постоянно включают на максимальную температуру.

Часто при работе бойлера могут нагреваться стены, периметр розетки и окружающее пространство. Самым опасным в этом случае является нагрев вилки или розетки. Причиной может служить плохой контакт или поломка ТЭНа. Если водонагреватель работает не на электричестве, а от газовой сети, то дымоход может забиться льдом, что закроет выход пару. В этом случае довольно просто прочистить его.

В случае если водонагреватель дает недостаточное количество теплой воды, нужно проверить не перепутаны ли патрубки входа и выхода. А если горячая вода поступает в кухонный кран практически без напора, при этом смеситель работает должным образом, необходимо проверить предохранительный клапан. Он может забиться ржавчиной или грязью, после его прочистки напор воды восстановится.

Качественный предохранительный клапан для бойлеров объемом не более 200 литров, установленный на стандартный бытовой нагреватель может прослужить не менее десяти лет. Необходимо регулярно очищать его от осадка и проверять работоспособность всей системы. Раз в три-четыре года его желательно демонтировать и промывать специальными химическими растворами, которые можно приобрести в хозяйственных магазинах.

При установке обязательно нужно следовать приведенным правилам и провести качественную проверку системы холодной водой под напором. Если есть какие-либо сомнения в собственных силах, лучше доверить такую ответственную работу профессионалам. Ведь от качественной работы зависит не только имущество, но и здоровье всех жильцов.

О том, почему нужно устанавливать предохранительный клапан для водонагревателя и что произойдет, если его не установить, смотрите в следующем видео.
