Схема подключения водонагревательного бака своими руками

Монтаж проточного водонагревателя

Первыми будут водонагреватели проточного типа. Эти нагреватели делятся на переносные и стационарные.

С переносными водонагревателями и вовсе проблем по установке не должно быть. Зачастую подача воды в них производится из душевого шланга с предварительно снятым распылителем.

Для установки достаточно выбрать место его расположения. Затем произвести замеры мест крепления. При этом нужно учитывать длину проводки, ее должно хватить до ближайшей розетки.

Далее в отмеченных местах нужно перфоратором просверлить отверстия в стене и вкрутить в них монтажные крюки.

После этого нагреватель повесить на крюки, подсоединить к входящему выводу шланг от душа и подключить к розетке.

На этом монтаж будет завершенным. Ниже представлены примеры работ.

Сложность установки стационарного проточного водонагревателя зависит в основном от системы водообеспечения дома.

Если в дом заходит только трубопровод с холодной водой, то монтаж будет проще, а если и с холодной и горячей – потребуются дополнительные работы.

Инфракрасные теплые полы электрические под ламинат и плитку на бетонный и деревянный пол, плюсы и минусы, как выбрать, монтаж своими руками

Рассмотрим первый случай.

Первым делом опять же потребуется определение места расположения нагревателя. Но здесь нужно ориентироваться на трубопровод с водой, нагреватель должен располагаться недалеко от него.

Далее производится закрепление прибора в выбранном месте. Процесс установки идентичен описанному.

Если в трубопроводе с водой имеется вывод с запорным краном для подключения, то обеспечить подачу воды будет несложно.

Достаточно присоединить гибкий шланг к запорному крану и к подающему выводу самого нагревателя.

Но следует побеспокоиться и о выводящем выходе нагревателя. К нему нужно тоже подсоединить гибкий шланг, а второй конец – к смесителю.

Если будет несколько точек забора воды, то потребуется прокладка пластиковых трубопроводов к ним, а после уже подсоединять шланг от нагревателя к этому трубопроводу.

Если же отдельного вывода в системе обеспечения нет, то придется его сделать.

Если трубы пластиковые, то из инструментов дополнительно нужен будет паяльник для пластиковых труб, ножницы для их резки, а из материалов – тройник и запорный кран.

Перед началом работ нужно перекрыть подачу воды в систему и слить ее остатки.

Затем произвести разрезание трубы в месте, наиболее близком к месту расположения прибора.

При помощи паяльника в место разреза впаять тройник, а уже к нему подсоединить кран. После произвести подсоединение шлангов к прибору.

Если трубы металлические, то для врезки нужна будет плашка для нарезания резьбы на трубах.

Последовательность работ та же, что и у пластиковых: труба разрезается, нарезается резьба на ее концах, вкручивается тройник, а на него – запорный кран.

После монтажа следует проверить герметичность всех соединений. Для этого подача воды включается и проверяются соединения на наличие течей.

Далее прибор включается в розетку и проверяется работоспособность системы.

Второй случай.

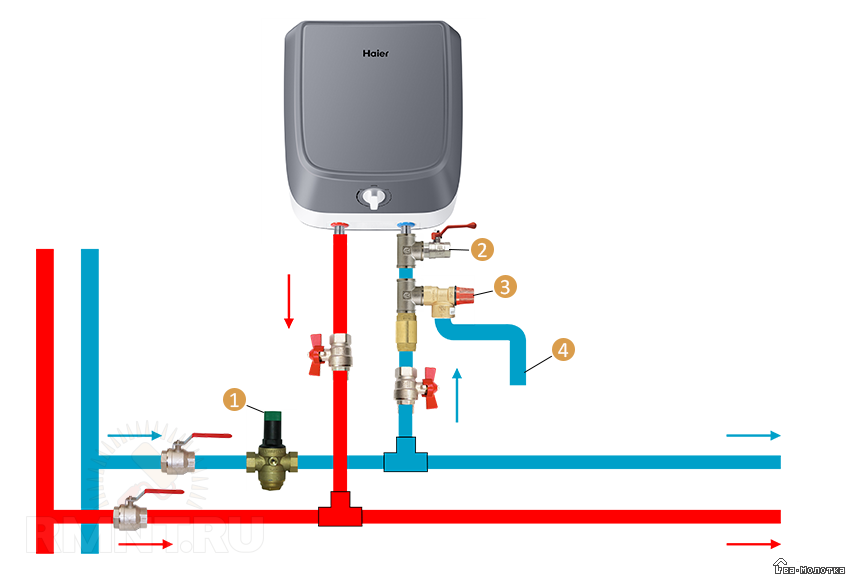

Если в дом заходит также трубопровод с горячей водой, то помимо подключения подачи на нагреватель от трубопровода с холодной водой, потребуется установка дополнительных двух запорных кранов и одного тройника.

Тройник врезается в трубопровод подачи горячей воды. Перед ним устанавливается первый кран, а второй – на выходе из нагревателя.

Таким образом будет обеспечиваться подключение и отключение горячей воды от разных источников.

При использовании горячей воды из централизованной подачи перекрываются краны на вводе и выводе в нагреватель.

Если же будет использоваться вода, нагретая прибором, то краны, ведущие на него, открываются, а кран, установленный перед тройником, врезанный в трубопровод с горячей водой перекрывается.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

• включать установленный агрегат, не наполненный водой;
• подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
• снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
• заниматься установкой, если вы не знаете, как установить бойлер своими руками;
• применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
• устанавливая агрегат, игнорировать монтаж предохранительного клапана;
• не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

Монтаж проточного бойлера

Особенностью конструкции данного типа считается их компактный внешний вид. Устройство можно установить под мойкой в ванной либо на кухне. Вода прогревается, находясь в металлической трубе, в ней располагаются детали для нагрева высокой мощности.

Если прибор устанавливают на постоянной основе, то работа устройства с подачей и забором воды происходит параллельно со всей водопроводной системой. Для этого устанавливают тройники для холодной т горячей воды. Далее монтируют два запорных крана, проводят их герметизацию паклей либо с помощью фум-ленты.

Дальнейшие шаги по установке:

1.соединяют входную трубу в водонагреватель с трубопрокатом, через который осуществляется подача холодной воды.

2.выходную трубу соединяют с краном для горячей воды.

3.проверяют проделанную работу: включают воду и смотрят, нет ли протечек.

4.если устройство работает исправно, можно подключать к электросети, таким образом, из крана должна появиться нагретая вода.

5.для безопасной работы системы, следует провести установку предохранительного клапана.

Установку проточного бойлера можно посмотреть на видео.

Подключение к электросети

Для подключения агрегата к электричеству желательно сделать для него отдельный распределительный щит с автоматическим выключателем, и расположить его не в сыром помещении. После чего протянуть кабель к бойлеру и подключить его к контактам аппарата. Кабель должен быть трехжильным (с сечением 2,5 мм), с жилой для заземления. Автоматический выключатель будет оберегать аппарат от скачков напряжения, которые могут вывести ТЭНы из строя. Автомат должен быть рассчитан на силу тока 16 А. Также рекомендуется применение УЗО (устройства защитного отключения), которое убережет человека от удара током.

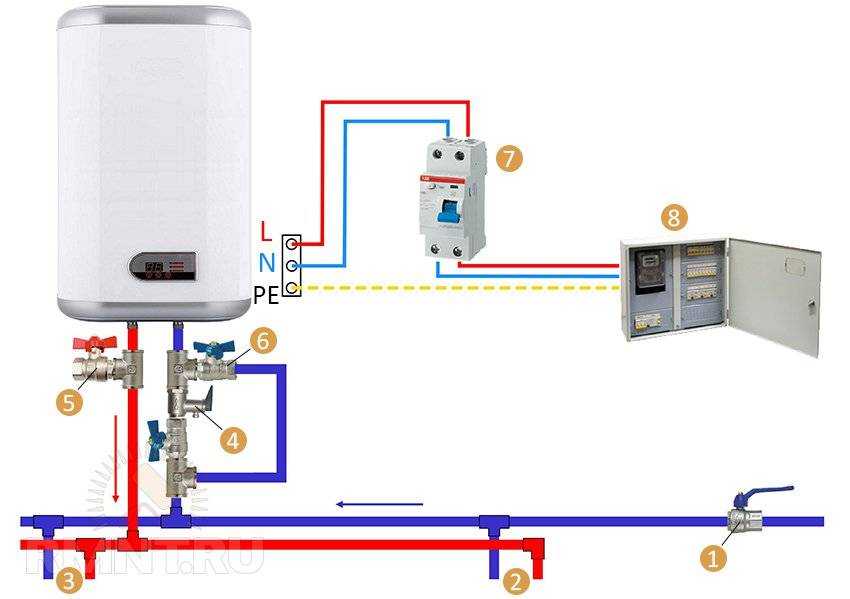

Ниже приведена схема подключения аппарата к сети.

Способы получения и виды подачи горячей воды

По способу получения системы ГВС разделяют на два типа:

• открытая,
• закрытая.

Горячее водоснабжение многоквартирного дома бывает в двух вариантах:

• с однотрубными стояками,
• с двухтрубными стояками.

Двухтрубная состоит из двух стояков:

• подающего,
• циркуляционного.

По стояку подающему нагретая вода идет в квартиры, а по циркуляционному — в центральную магистраль. Оба трубопровода находятся рядом. На циркуляционном стояке в ванных размещают полотенцесушители — изогнутые трубы, которые не только обогревают помещения, но и являются компенсаторами температурных изменений длины трубы. Вода в них уже не будет разбираться потребителями, а возвращается через центральную магистраль обратно в котельную.

В однотрубной схеме у каждого потребителя проходит один стояк – подающий, а все циркуляционные объединены в один «холостой». У него нет потребителей, и вода по нему возвращается в магистраль.

Полотенцесушители при такой схеме:

• размещаются на подающей трубе,
• ставятся электрические,
• подключают к лежаку отопления.

В последнем случае полотенцесушители работают только во время сезона отопления.

При любой схеме разводки ГВС многоквартирного дома должно иметь возможность спуска периодически возникающих воздушных пробок. При верхней разводке для подобных целей врезаются автоматические сбросные клапаны, при нижней воздух можно удалить через верхний водозаборный кран.

Как установить проточный нагреватель воды

Процесс установки проточного водонагревателя своими руками включает подготовительный период

В первую очередь важно правильно определиться с моделью. Чтобы выбрать прибор, оптимально подходящий по характеристикам, учитывают следующие факторы:

• количество проживающих в доме людей;
• максимальный расход горячей воды при одновременно открытых всех кранах;
• количество водоразборных точек;
• требуемая температура воды на выходе из крана.

Четко представляя требования, можно приступать к выбору проточного нагревателя подходящей мощности

Отдельно стоит обратить внимание на другие нюансы: сложность монтажа, цена, ремонтопригодность и наличие в продаже запчастей

Организация электроснабжения

Мощность бытовых проточных нагревателей варьируется от 3 до 27 кВт. Старая электропроводка такой нагрузки не выдержит. Если безнапорный прибор, рассчитанный на 3 кВт, еще можно подключить к существующей электросети, то мощные напорные модели требуют прокладки отдельной линии.

Мощный водонагреватель нельзя подключать к розетке. От прибора прокладывают прямую линию к электрическому щиту. В цепи предусматривают УЗО. Защитный автомат подбирают согласно мощности проточного электроприбора. По стандарту показатель составляет 50–60 А, но нужно смотреть инструкцию прибора.

Сечение кабеля подбирают аналогично с учетом мощности нагревателя, но не менее 2,5 мм2. Провод лучше взять медный и обязательно трехжильный. Без заземления проточным водонагревателем пользоваться нельзя.

Выбор места установки

Выбор места расположения водонагревателя определяется удобством и безопасностью пользования прибором:

Устанавливая в квартиру водонагреватель, важно выбрать место, чтобы к прибору был свободный подход. На корпусе имеются кнопки управления

Все члены семьи будут выставлять оптимальную температуру воды по своему предпочтению.
Монтаж электроприбора осуществляют так, чтобы во время пользования душем или мойкой на его корпус не попадали брызги воды.
Прибор ставят максимально ближе к водоразборным точкам и электрическому щиту с учетом удобного подключения к водопроводу.

Выбор места установки зависит от типа проточного прибора:

• Безнапорные маломощные модели рассчитаны на подключение одной водоразборной точки. Водонагреватель часто выполнен в виде смесителя, устанавливаемого на раковину. Безнапорные модели крепят под мойкой или сбоку раковины. Прибор может комплектоваться шлангом с душевой лейкой. Оптимально будет устанавливать проточный водонагреватель в ванной возле душевой кабинки. При возникновении вопроса, как подключить проточный водонагреватель безнапорного типа, ответ один – по максимуму ближе к смесителю.
• Напорные мощные модели способны обеспечить горячей водой более двух водоразборных точек. Допускается установка электроприбора возле стояка холодной воды. При такой схеме во все краны квартиры будет поступать горячая вода.

Наличие на водонагревателе маркировки IP 24 и IP 25 означает защиту от прямого попадания струй воды. Однако рисковать не стоит. Лучше расположить электроприбор в безопасном сухом месте.

Монтаж на стену

Выполняется установка проточного водонагревателя на стену методом подвешивания. В комплекте с изделием идут дюбеля с саморезами, крепежная планка, кронштейны. Выполняя монтаж электрического водонагревателя проточного типа, учитывают два важных нюанса:

• Прочность опоры. Отлично подойдет стена из твердых материалов. Прибор характеризуется легким весом. Его разрешается закреплять даже на стену из гипсокартона. Главное, чтобы простенок не шатался, а под ГКЛ была предусмотрена закладная для надежной фиксации кронштейнов.
• При монтаже соблюдают идеальную горизонтальность корпуса проточного прибора. При малейшем наклоне внутри камеры водонагревателя образуется воздушная пробка. Не омываемый водой ТЭН на этом участке быстро перегорит.

Монтажные работы начинают с разметки. Крепежную планку прикладывают к стене и карандашом отмечают места сверления отверстий

Важно на этом этапе выставить уровнем горизонтальность. По нанесенной разметке сверлят отверстия, молотком вбивают пластиковые дюбеля, после чего прикручивают крепежную планку саморезами

Несущая основа готова. Теперь к планке осталось закрепить корпус водонагревателя.

>Подключение водонагревателя к водопроводу

Так как приборы бывают напорного и безнапорного типа, подключение проточного водонагревателя к водопроводу осуществляют двумя способами.

Подключение водонагревателя к водопроводу

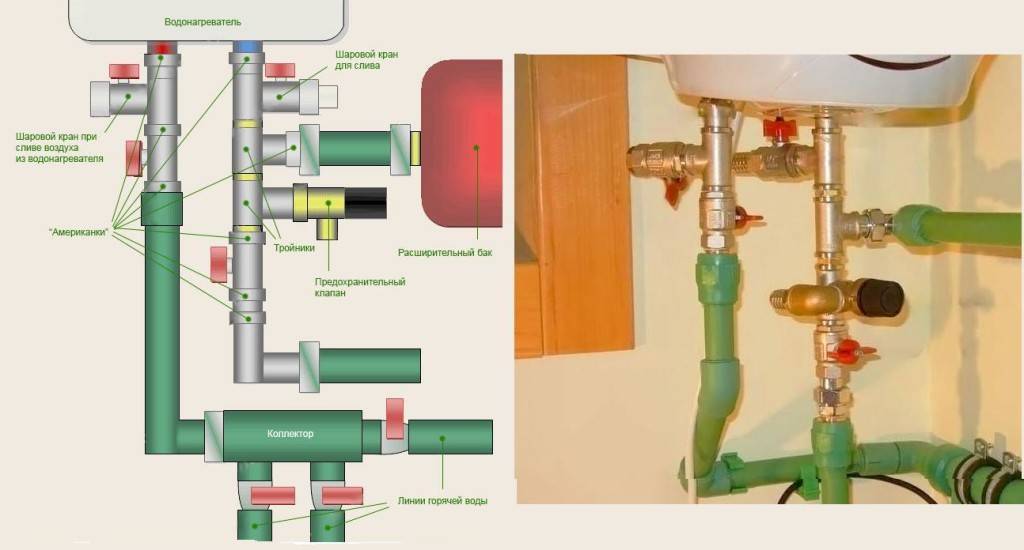

Перед началом отметим, что при помощи установки двух дополнительных шаровых кранов можно реализовать удобную систему слива воды из бака нагревателя при необходимости обслуживания. На линии горячей воды, выходящей из водонагревателя, устанавливается шаровой кран для подсоса воздуха при сливе воды из крана на входе холодной линии воды в водонагреватель.

На пути трубы от «холодного» коллектора устанавливается запорный кран для возможности обслуживания , после чего устанавливается предохранительный клапан, а затем демпферный бак (объем небольшой — 5 л). Демпферный бак нужен для компенсации расширения воды при нагревании, а также предохраняет от толчков горячей воды после длительного неиспользования включенного водонагревателя.

От водонагревателя труба выходит на коллектор для распределения горячей воды к своим сантехническим точкам в доме. После коллектора на трубах также нужно поставить запорные краны для обслуживания.

Источник статьи: http://gold-cottage.ru/vodoprovod_vodosnabzhenie/shema_podklyucheniya_vnutrennego_vodoprovoda_v_chastnom_dome.html

Как устроен бойлер в мкд. Бойлерная в многоквартирном доме

Это время придется топтаться с ноги на ногу и стучать зубами.

Особо актуально с маленькими детьми — тут уже не до смеха. Примерно то же, когда кто-то открывает второй кран, например на кухне жена моет посуду. Вариант решения . Сразу после котла на линии горячей воды ты ставишь малюсенький бойлерок литров на 35 — 50, и всё! Проблема решена! А бойлерок этот даже электроэнергию особо не тратит, так как котел на него подаёт уже горячую воду. Деньги небольшие, а эффект налицо!

Бойлер — емкость для горячей воды, который присоединяется, например к твердотопливному котлу, и служит для нагрева воды, которая будет использоваться для горячего водоснабжения дома. Если котел имеет возможность подключения бойлера косвенного нагрева — соответственно такой котел (после подключения бойлера) становится двухконтурным. Первый контур — система отопления (батареи, теплые полы), а второй контур — контур горячего водоснабжения. Таким образом, бойлер нужен для реализации горячего водоснабжения в доме, нагрев воды в котором будет осуществляться от котла отопления.

Если горячее водоснабжение будет осуществляться только от электронагревателя или от каких-то независимых источников тепла — второй контур котлов остается незадействованным и глушится заглушками

Если стал вопрос выбора бойлера косвенного нагрева — можно посоветовать обратить внимание на комбинированный бойлер косвенного нагрева (теплообменник). В данном типе теплообменнков имеется дополнительный нагревательный элемент — Электротэн

ТЭН этот используется как отдельно — в период, когда котел не работает — например лето, так и в комбинации с работающим котлом отопления для дополнительного повышения температуры воды в системе горячего водоснабжения, если вода в кране не достаточно горяча (например, в межсесонье — когда котел работает не на полную мощность). Таким образом, комбинированные водонагреватели — устанавливаются и работают как от котла отопления, от электрического ТЭНа и от ТЭНа и котла вместе. А современная технология «Сухой ТЭН» (нет контакта с водой, т.к. ТЭН в керамической оболочке) позволяет эксплуатировать такой бойлер (водонагреватель) очень долго, т.к. металлический ТЭН у таких нагревателей не касается воды, и, соответственно, не образуется накипь и ржавчина.

Этапы установки бойлера своими руками

Устанавливать водонагреватель в собственном доме можно без получения разрешительной документации, даже если выполняется монтаж газового оборудования. Но в случае с последним стоит прибегнуть к помощи специалистов в целях безопасности последующей эксплуатации агрегата. При обустройстве системы водоподготовки на базе электрического водонагревателя придется дополнительно разобраться с тем, как заземлить бойлер в частном доме своими руками. С рекомендациями можно ознакомиться в техническом паспорте к устройству.

Сама же установка выполняется по следующей схеме:

• Провести монтаж оборудования при отключенной подаче воды;
• Врезка тройника для подключения агрегата;
• Установка вентилей;
• Монтаж фитингов;
• Установка обратного клапана на штуцере (входном);
• Клапан на входной водопровод;
• Подключение труб трубопровода холодной воды к агрегату;
• Подключение бойлера к электросети;
• Электропровода протягивают от агрегата к счетчику и автомату;
• Выполняют тестовый запуск.

Предварительно выясняют, нужно ли заземлять бойлер в частном доме (при грамотной прокладке электросети в коттедже сложностей не возникнет). Первый пуск системы проводят с открытыми смесителями и после выдавливания воздуха из бака оборудования. Пусконаладочные работы — важный этап, поэтому нужно присматриваться к смонтированной системе. Если уверенности в том, что самостоятельный монтаж устройства пройдет без проблем, нет, разумнее доверить профессионалам.

Источник статьи: http://oskada.ru/dobycha-i-transportirovka-vody/ustanovka-bojlera-v-chastnom-dome-sxema-i-rekomendacii.html

Этапы установки бойлера своими руками

Устанавливать водонагреватель в собственном доме можно без получения разрешительной документации, даже если выполняется монтаж газового оборудования. Но в случае с последним стоит прибегнуть к помощи специалистов в целях безопасности последующей эксплуатации агрегата. При обустройстве системы водоподготовки на базе электрического водонагревателя придется дополнительно разобраться с тем, как заземлить бойлер в частном доме своими руками. С рекомендациями можно ознакомиться в техническом паспорте к устройству.

Сама же установка выполняется по следующей схеме:

• Провести монтаж оборудования при отключенной подаче воды;
• Врезка тройника для подключения агрегата;
• Установка вентилей;
• Монтаж фитингов;
• Установка обратного клапана на штуцере (входном);
• Клапан на входной водопровод;
• Подключение труб трубопровода холодной воды к агрегату;
• Подключение бойлера к электросети;
• Электропровода протягивают от агрегата к счетчику и автомату;
• Выполняют тестовый запуск.

Предварительно выясняют, нужно ли заземлять бойлер в частном доме (при грамотной прокладке электросети в коттедже сложностей не возникнет). Первый пуск системы проводят с открытыми смесителями и после выдавливания воздуха из бака оборудования. Пусконаладочные работы — важный этап, поэтому нужно присматриваться к смонтированной системе. Если уверенности в том, что самостоятельный монтаж устройства пройдет без проблем, нет, разумнее доверить профессионалам.

Источник статьи: http://oskada.ru/dobycha-i-transportirovka-vody/ustanovka-bojlera-v-chastnom-dome-sxema-i-rekomendacii.html

Что лучше — бойлер или газовая колонка в частном доме?

Ответ на этот вопрос зависит от объема потребляемой воды, затрат на обслуживание, навыков работы и ухода за оборудованием, а также расчета приблизительной суммы за потребленное электричество и газ. Стоит не забывать и тот факт, что монтаж бойлера в частном доме выполнить проще, чем подключение газовой колонки. С последним агрегатом могут возникнуть трудности, да и монтаж выполнить собственными руками не получится. Нужно подвести газовый трубопровод, обеспечить отличную вентиляцию помещения, позаботиться о дымоходе и неукоснительно соблюдать правила безопасности. Специалисты рекомендуют еще при строительстве частного дома определиться колонка или бойлер, а если коттедж уже построен, в 87% случаев проще и дешевле организовать монтаж водонагревателя.

Подробное описание подключения и конструкции

Этим способом можно осуществить подключение накопительного водонагревателя фирм Atmor (Атмор), Elenberg, Eltron, Etalon, Ferroli, Gorenje, Polaris, Stiebel, Thermex, Vega, Термекс, Ariston (Аристон), и прочих. Он считается самым эффективным вариантом для присоединения простого вертикального бойлера, но для начала нужно разобраться в конструкции прибора.

Стандартный бойлер состоит из таких частей:

• элемент, нагревающий воду – ТЭН;
• бак, сохраняющий температуру воды на нужно уровне;
• термостат;
• системы отвода и подвода воды.

Самое главное при выборе бойлера – это способ его крепления к стене (вертикальный или горизонтальный), и объем бака. Чаще всего в современных квартирах применяют именно вертикальные приборы: они занимают значительно меньше места, чем горизонтальные водонагреватели и подключаются к системе водоснабжения гораздо проще и быстрее.

Пошаговая инструкция:

Предохранитель или защитный клапан – это специальное приспособление, которое служит для защиты бака от разрыва при очень высокой температуре или давлении. Это может произойти, если давление жидкости в баке превысит номинальный показатель (стандартное значение – 0,6 МПа). Отверстие клапана давления в обязательном порядке должно быть открыто, потому что часто домашние специалисты просто забывают вовремя обеспечить отвод лишней горячей воды в канализацию, чем подвергают себя и свою семью серьезной опасности.

Нужно сказать, что стандартный клапан в наборе с водонагревателем чаще всего просто не справляется со своей задачей, и мы рекомендуем сразу покупать защитное приспособление отдельно, уже предусмотрев потребности и возможности бойлера.

1. Клапан состоит из целой системы деталей, среди которых сантехнический тройник, непосредственно клапан, муфта «американка», клапан обратного действия (который предохраняет от смешивания горячей и холодной воды, а значит, экономит электроэнергию и уменьшает давление на внутренний бак бойлера);
2. Теперь при помощи труб и компрессионных шланги отводим воду в канализацию. При необходимости можно использовать простые садовые шланги, хотя они и не предназначены для эксплуатации в условиях горячей воды;
3. Герметизируем соединение при помощи специального герметика, оставляем его на 4-8 часов засыхать. Воду отключаем задолго до начала процесса, даже слегка влажная труба будет не герметична и быстро «разойдется»;
4. Далее продолжаем присоединять бойлер к системе водоснабжения.
5. Мы советуем отдавать предпочтение трубам из полипропиленовых материалов, они имеют гораздо больший срок службы и более легко монтируются, чем металлические. Их соединяем путем сварки полипропилена, оставляем немного засохнуть. Некоторые мастера проводят эту операцию, имея лишь металлопластиковые трубы, но они гораздо сложнее в монтаже менее надежны;
6. После при помощи шарового крана подводим холодную воду к нашему котлу, соединяем, проверяем и при необходимости закрепляем при помощи герметика место соединения шланга подвода воды и отверстия поступления;
7. Через этот же шаровый кран отводим и горячую воду, это предусматривает и подключение накопительного водонагревателя, и проточного;
8. Необходимо сделать систему таким образом, чтобы при закрытых кранах вода не текла, но если закрыть вентиль стояка, можно было использовать жидкость;
9. Теперь в зависимости от того, подключение электрического водонагревателя или газового водонагревателя мы производим, нужно соединить прибор с системой питания, и проверить его работу. При использовании первого метода учитываются все требования ПУЭ: влагозащищенные розетки (особенно в ванной), заземление бытового прибора, скорее всего, понадобится также отдельное УЗО для двухфазного котла и т.д;
10. Проверяйте и состояние кабеля, он обязательно должен быть влагостойкий, прочный и эластичный.

Как организовать горячую воду через теплообменник?

Для организации системы горячего водоснабжения используют несколько типов теплообменных устройств, однако их суть сводиться к одному – создать контур, который будет передавать тепло от источника отопления (например, той же печи или котлу) к системе водоснабжения. Поэтому четко описать инструкцию по монтажу будет невозможно, все зависит только от выбранного типа устройства.

Но общий подход установки теплообменника будет следующим:

1. Установить теплообменник возле или внутри выбранного источника тепла. Это может быть котел, отопительная печь, дымоход, радиатор отопления.
2. На вводной трубе ХВС выполняется разрез и устанавливается тройник. В случае теплообменника для ГВС использовать можно только металлические трубы!
3. Подвести одну из труб к теплообменнику, а из его выхода вывести вторую трубу, которая и станет источником раздачи ГВС.

Между чугунными, медными, стальными и нержавеющими теплообменника есть принципиальная разница, которую стоит учитывать.
