Простая, но довольно эффективная антенна для dvb-t2 (цифрового тв)

Что нужно, чтобы сделать антенну своими руками для приема цифрового тв

Список материалов, которые понадобятся для изготовления антенны зависит от вида будущего устройства для приема радиоволн. Основной список материалов состоит из:

трубка диаметром от 0,5 мм2;
проволока из меди или алюминия/коаксиальный кабель;
алюминиевые полосы, банки, коннекторы итд.

Для изготовления антенны своими руками подойдут любые токопроводящие материалы, например, прутья и уголки.

Говоря о стоимости, то для самодельного приемника волн, лучше всего подойдет коаксиальный кабель.Как устроен коаксиальный кабель

Его цена значительно меньше, чем у медного кабеля, но он имеет те же свойства, что и другой популярный проводник, широко распространенный в электротехнике. На крайний случай можно использовать обычный антенный провод.

Одна антенна бесполезна и не имеет смысла без других деталей, которые помогают преобразоваться цифровому сигналу в картинку.

Помимо выше перечисленных материалов для антенны вам понадобятся:

штекер, передающий сигнал от антенны к приемнику;
если телевизор старой модели – приемник – ресивер;
сам телевизор.

Еще один пример самоделки – антенны для приема цифры, на основе жестяных банок

Придать материалам нужную форму и скрепить их можно и без специальных инструментов, но для упрощения работы и экономии времени стоит подготовить плоскогубцы и кусачки, изоляционную ленту, паяльник.

Антенна Туркина: простая конструкция дальнего приема для DVB T2 своими руками

Первоначально работа приемника этой электрической схемы была разработана и практически опробована радиолюбителем Туркиным.

Ее описание можно найти в статье журнала Радио №11 за 2000 год.

Затем инженер Поляков посредством компьютерной программы MMANA ее доработал и опубликовал статью в том же Радио. Смотрите выпуск №1 за 2002 г. Схема усовершенствованной конструкции представлена на картинке ниже.

На диэлектрической штанге за счет строго определенных расстояний в пространстве зоны трансляции цифрового ТВ сигнала расположены металлические кольца вибраторов. Их роль:

D1-D3 — пассивные элементы;
V1, V2 — активная часть, собранная схемой двойного швейцарского квадрата;
R — функция экрана от помех.

Все размеры вибраторов и расстояния между ними привязаны к длине принимаемой волны. Можете их считать по показанным на картинке формулам.

Однако предлагаю более легкий способ: онлайн калькулятор расчета антенны Туркина. Вводите в него свое значение частоты канала, выраженное в мегагерцах, и сразу получайте все размеры в миллиметрах.

Частота канала, МГц: Расчитать

Для частоты 626 МГц я получил такие величины.

По ним и собрана моя антенна Туркина.

Ее сборку начинал с подготовки основания для вибраторов. Взял обычную сосновую рейку, провел на ней линию расположения колец, разметил все основания для центров отверстий.

Высверлил их тонким сверлом ручной дрели, чтобы выдержать достаточную точность расстояний.

Для каждого кольца вибратора откусил необходимую длину проволоки из меди сечением 2,5 квадратных миллиметра.

Согнул их кольцами и залудил концы для обеспечения надежной пайки.

Вставил кольца в отверстия. Спаял заранее залуженные концы, собрал схему крепления вибраторов.

Они, при виде сзади, сразу образовали концентрические окружности с четко выраженной осью, которую необходимо направлять на передатчик.

Мне осталось к активным выводам швейцарского двойного квадрата припаять антенный коаксиальный кабель.

Обращаю внимание на способ монтажа фидера. Выводы колец, образующих швейцарский двойной квадрат, подключаются встречно по диагонали, а не параллельно.. Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова

Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения

Смотрите на схему расположения вибраторов на первой картинке, где изображена антенна Туркина-Полякова. Между оголенными соединительными проводами должен быть создан воздушный зазор в несколько миллиметров. Он исключит закоротку потенциалов выходного напряжения.

На место подключения кабеля я надел ферритовое кольцо для согласования волновых сопротивлений кабеля и антенны.

Его магнитная проницаемость должна укладываться в пределы 400-600. Я свое не проверял. Оно просто подошло.

Антенна сразу заработала прямо из комнаты. Правда, расстояние до передатчика на даче всего 40 километров. На большем удалении не проверял.

Для горизонтальной поляризации сигнала антенна Туркина разворачивается от указанного на фото положения на 90 градусов. Тогда ее кабель сразу отвесно свешивается вниз от центра кругов, а не сбоку.

Вот такие 4 схемы антенны для цифрового телевидения своими руками можно собрать без излишних затрат материальных средств и времени. Видите сами, что их конструкции довольно просты.

Все четыре протестированные схемы у меня заработали сразу без подключения каких-либо усилителей.

Я считаю, что для жителей сельской местности, проживающих в зоне уверенного приема цифровых сигналов, лучше всего подходит антенна Харченко.

При плотной застройке жилых зданий в городе рекомендую проверить рамочную антенну из кабеля или провода. Она хорошо борется с помехами, которыми насыщен эфир от бытового оборудования.

Тех, кому потребуется ловить сигнал, ослабленный дальним расстоянием, лучше всего сразу собирать антенну Туркина-Полякова. Ее технические характеристики практически ничем не уступают ни волновому каналу, ни логопериодическим изделиям.

Как видите, в статье я постарался обойтись без технических терминов. Коэффициенты усиления и стоячей волны, диаграмму направленности и другие характеристики не приводил. Эти параметры можно обсудить в разделе комментариев.

Есть вопросы? Задавайте, обсудим, выберем наиболее доступный и приемлемый результат для вашего случая.

Простая телевизионная антенна

Если ретранслятор находится в пределах 30 км от вашей дачи, вам можно сделать самую простую по конструкции приемную часть. Это две одинаковых трубки, соединенные между собой кабелем. Выход кабеля подается на соответствующий вход телевизора.

Конструкция антенны для телевизора на даче: сделать своими руками очень просто (чтобы увеличить размеры картинки, щелкните по ней левой клавишей мышки)

Что нужно для изготовления этой ТВ антенны

Прежде всего вам нужно узнать, на какой частоте вещает ближайшая телевышка. От частоты зависит длинна «усов». Полоса вещания находится в диапазоне 50-230 МГц. Она поделена на 12 каналов. Для каждого нужна своя длинна трубок. Список каналов эфирного телевидения, их частоты и параметры телевизионной антенны для самостоятельного изготовления приведет в таблице.

Номер канала	Частота канала	Длинна вибратора – от одного до другого конца трубок, см	Длинна кабелей для согласующего устройства, L1/L2 см
1	50 МГц	271-276 см	286 см / 95 см
2	59,25 МГц	229-234 см	242 см / 80 см
3	77,25 МГц	177-179 см	187 см / 62 см
4	85,25 МГц	162-163 см	170 см / 57 см
5	93,25 МГц	147-150 см	166 см / 52 см
6	175,25 МГц	85 см	84 см / 28 см
7	183,25 МГц	80 см	80 см / 27 см
8	191,25 МГц	77 см	77 см / 26 см
9	199,25 МГц	75 см	74 см / 25 см
10	207,25 МГц	71 см	71 см / 24 см
11	215,25 МГц	69 см	68 см / 23 см
12	223,25 МГц	66 см	66 см / 22 см

Итак, для того чтобы сделать антенну для телевизора своими руками, вам нужны следующие материалы:

Металлическая труба длиной на 6-7 см короче указанной в таблице. Материал — любой металл: латунь, сталь, дюралюминий и т.п. Диаметр — от 8 мм до 24 мм (чаще ставят 16 мм). Главное условие: оба «уса» должны быть одинаковыми: из одного материала, одной длинны, из трубы одного диаметра с одинаковой толщиной стенки.
Телевизионный кабель с сопротивление 75 Ом. Его длинна определяется по месту: от антенны до телевизора, плюс метра полтора на провисание и полметра для петли согласования.
Кусок толстого текстолита или гетинакса (толщиной не менее 4 мм),
Несколько хомутов или металлических полос для закрепления труб на держателе.
Штанга для антенны (металлическая труба или уголок, при не очень большой высоте — деревянный брусок и т.п.).

Хорошо бы иметь под рукой паяльник, флюс для пайки меди и припой: все соединения центральных проводников желательно пропаивать: лучше будет качество изображения и дольше будет работать антенна. Места паек затем нужно защитить от окисления: лучше всего — залить слоем силикона, можно — эпоксидной смолой и т.п. В крайнем случае — заклеить изолентой, но это — очень ненадежно.

Эту самодельную антенну для телевизора, даже в домашних условиях, сделает и ребенок. Нужно отрезать трубку той длинны, которая соответствует частоте вещания близлежащего ретранслятора, затем распилить ее ровно пополам.

Порядок сборки

Полученные трубки расплющивают с одной стороны. Этими концами их крепят к держателю — куску гетинакса или текстолита толщиной 4-6 мм (смотрите рисунок). Трубки располагают на расстоянии 6-7 см друг от друга, их дальние концы должны находится на указанном с таблице расстоянии. К держателю их закрепляют хомутами, держаться они должны прочно.

Установленный вибратор закрепляют на мачте. Теперь нужно соединить два «уса» через согласующее устройство. Это петля кабеля с сопротивлением 75 Ом (типа РК-1, 3, 4). Ее параметры указаны в крайней правой колонке таблицы, а как она делается — в правой части фото.

Средние жилы кабеля прикручивают (припаивают) к расплюснутым концам трубок, их оплетку соединяют куском такого же проводника. Добыть проволоку просто: отрезать от кабеля кусок чуть больше требуемого размера и освободить от всех оболочек. Концы зачистить и прикрутить к проводникам кабеля (лучше пропаять).

Затем соединяются центральные проводники от двух кусков согласующей петли и кабель, который идет на телевизор. Их оплетка также соединяется медным проводом.

Последнее действие: петлю посередине крепят к штанге, к ней же прикручивают идущий вниз кабель. Штангу поднимают на требуемую высоту и там «настраивают». Для настройки нужны два человека: один поворачивает антенну, второй смотрит телевизор и оценивает качество картинки. Определив, откуда лучше всего принимается сигнал, антенну, сделанную своими руками, закрепляют в этом положении. Чтобы долго не мучатся с «настройкой», подсмотрите куда направлены приемники соседей (эфирные антенны). Простейшая антенна для дачи своими руками сделана. Устанавливаете и «ловите» направление, поворачивая ее вдоль своей оси.

О том, как разделывать коаксиальный кабель смотрите видео.

Усиливаем сигнал без усилителя

Эффективность приема (в первую очередь это касается рассматриваемого варианта) можно повысить без дополнительной электроники. Достаточно установить рефлектор, или экран-отражатель. Он будет возвращать телевизионные волны обратно на антенное поле, повышая уровень практически вдвое. Полотно располагается на расстоянии 100 мм в противоположной стороне от телевышки. Обязательное условие — никакого электрического контакта. Причем рефлектор не обязательно должен быть сплошным. Достаточно ряда металлических трубок или ажурной сетки.

Можно усилить эффект, применив конструкцию «двойной биквадрат». Применяются те же размеры, при этом диапазон остается прежним. Дополнительная длина просто увеличивает мощность сигнала.

Двойной или тройной квадрат для 100 км

Данная конструкция представляет собой альтернативный вариант самодельной комнатной антенны, с помощью которой можно довольно эффективно усилить даже слабый, забиваемые внешними помехами сигнал. Антенна фактически составляется из двух, трех или большего количества квадратов, сформированных из проводника (медной или латунной проволоки) и крепящихся на двух планках (сделанных из того же проводника).

Ее главной особенностью является то, что такая антенна нуждается в четком позиционировании: она должна смотреть точно на передатчик, иначе эффекта усиления слабого сигнала добиться не дастся. Такая антенна годится для того, чтобы принимать сигнал на расстоянии в 100 км.

Конструкция и материалы

Рамки-квадраты имеют тем меньший размер, чем дальше они удалены от держателя.

Расположение каждого последующего квадрата относительно предыдущего осуществляется на 50% от длины стороны квадрата.

Самый большой – рефлектор.
Меньший квадрат называется вибратором.
Самый маленький (третий) квадрат – директор.
Планки, которые скрепляют квадраты воедино называются стрелами.

3 квадрата дают самое мощное усиление (главное здесь – точно направить антенну на излучатель). Такая антенна должна крепиться на деревянном держателе, причем любые металлические части и детали должны быть удалены от рамок на расстояние, не меньше полутора метров.

Подсоединение активной рамки (вибратора)

Подключение рамок антенны к коаксиальному кабелю нужно с помощью согласующего устройства. В качестве последнего используют симметрирующий короткозамкнутый шлейф. Он делается из отрезков антенного кабеля и имеет 2 отрезка: правый – «шлейф» и левый – «фидер». Задача шлефа и фидера быть переходником от объемного контура антенны к асимметричному коаксиальному кабелю. Для соединения с концов как шлефа, так и фидера на расстоянии 20-25 см. снимается изоляция и удаляется алюминиевый экран, а оплетка кабеля скручивается в жгут. Затем:

Оплетка шлейфа и сердечник кабеля фидера припаиваются к левому концу вибратора (который в данном месте прорезается, образуя квадратное полукольцо).
Оплетка фидера припаивается к правому концу вибратора.
Оплетку шлейфа (с другого конца) также соединяют с оплеткой фидера посредством перемычки из металла. Соединяемые таким образом жгуты следует спаять между собой.
Сердечники кабелей должны располагаться параллельно друг другу. Расстояние между ними должно быть не более 5 см. Для того, чтобы прогарантировать такое взаимное расположение, следует в качестве крепежной базы использовать, к примеру, текстолитовую пластину.
Коаксиальный кабель к телевизору подсоединяется (припаивается) к нижней части фидера. То есть, получается, что оплетка спаивается с оплеткой, а центральный проводник — с центральным проводником.

Такой переходник позволит добавить изображению четкости и избавить от помех, особенно на больших расстояниях нахождения антенны от передатчика.

Чертеж с размерами приведен ниже:

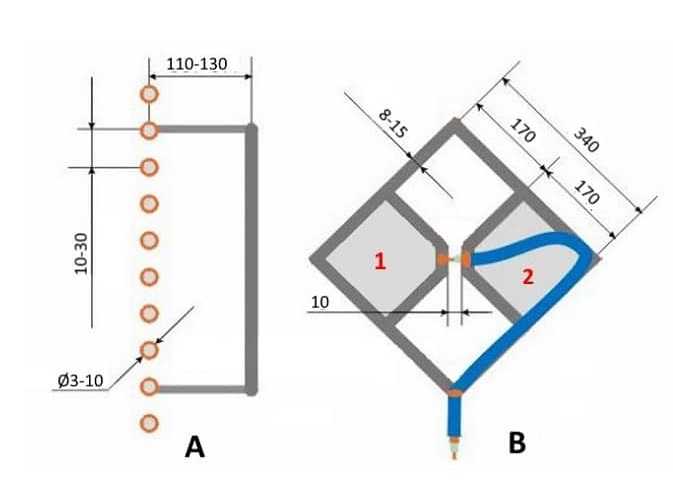

Антенна Харченко

Антенна Харченко (она же «биквадрат» или «Z-антенна») – простой, но технологичный приемник радиоволн, популярный в свое время не только у любителей-коротковолновиков, но и у обычных пользователей, которые смотрели аналоговое телевидение в метровом диапазоне. Дело в том, что эта конструкция одинаково эффективно принимает как ДМВ, так и МВ, если изготовлена в соответствующих размерах.

Для точного расчета и самостоятельной сборки рекомендуем статью с инструкцией по изготовлению антенны Харченко.

Внешне похожа на два квадрата (отсюда ее второе название – «биквадрат»), состыкованных между собой разомкнутыми углами. Поскольку прием осуществляется соединенными воедино вибраторами (у которых реально работает лишь каждая четверть), эта же конструкция часто в популярной литературе именуется Z-антенной.

Изготавливается она так:

По заранее рассчитанному контуру изгибается толстая стальная, алюминиевая или медная проволока.
Готовая конструкция крепится на каркас. Простейший его вариант – это длинная деревянная планка и две короткие поперечины (по длине диагоналей обоих квадратов).
Подключается антенный кабель. Он монтируется в центре, где стыкуются концы Z-образных вибраторов, а затем аккуратно фиксируется на нижнем зигзаге антенны. Эта мера обеспечивает хоть минимальное, но согласование сигналов.

Преимущества:

Технологичность. Ее легко изготовить из цельного куска провода и нескольких крепежных элементов.
Эффективность. Антенна Харченко принимает вещание надежнее, чем почти любой другой самодельный приемник.

Недостатки:

Нужно учитывать поляризацию сигнала и соответствующим образом ориентировать антенну (длинной осью вертикально или горизонтально). При ошибке эффективность снизится в разы.
Наилучшие показатели антенна Харченко обеспечивает только с рефлектором, который одновременно и отражает волны на вибраторы, усиливая сигнал, и препятствует приему паразитных волн с противоположного направления. Однако габариты и материал рефлектора надо рассчитывать отдельно.

Расчет

В зависимости от конструкции самому можно изготовить всеволновую антенну или с работой в конкретном частотном диапазоне. Между ними есть одна принципиальная разница — всеволновые устройства не способны принимать слабый сигнал, особенно заглушенный фоном более сильного излучения. Другие самодельные антенны не охватывают все частоты цифрового вещания.

Чтобы правильно сделать рабочую антенну для цифрового ТВ, к ее расчету нужно подходить ответственно еще по одной причине — на практике невозможно проверить качество приема цифрового сигнала.

Если при низком уровне сигнала аналоговое телевидение работает с помехами, но показывает, то в цифре никакого изображения нет и непонятно, в устройстве проблема или в другом (кабель, слабый сигнал на приеме). В этом случае опытно-конструкторские работы с уже включенной антенной не получатся.

Современные Smart телевизоры и ресиверы отображают уровень регистрируемого на приемнике сигнала, но большинство обычных цифровых устройств данную функцию не поддерживают. Самому сделать даже простую дециметровую антенну без расчета невозможно, если только она не всеволновая.

Правила расчета

Цифровое ТВ вещает с разных мультиплексов на разных частотах, что соответствует разной длине волны. Чтобы принимать качественный сигнал, излучаемая волна должна полностью «лечь» на активную область приемника.

Следовательно, расчет антенны для цифрового телевидения своими руками нужно выполнить по следующей схеме:

рассчитать для антенны длину волны DVB-T2, излучаемой при вещании каждого мультиплекса;
выбрать волну наибольшей длины;
вычислить полудлину поперечного сечения волны, т.к. она перпендикулярно проецируется на приемник.

Ниже будет рассмотрен порядок расчета активной области для цифровой антенны своими руками, а в качестве примера берется расчет частоты вещания в Москве.

Практический пример

Сегодня в Москве работают три пакета каналов эфирного ЦТВ:

1-й мультиплекс (32 ТВК, 546 МГц);
2-й мультиплекс (24 ТВК, 498 МГц);
3-й мультиплекс (34 ТВК, 578 МГц).

Расчет длины волны выполняется по формуле ƛ = 300/F, где F — частота в мегагерцах (МГц). В результате каждый мультиплекс отправляет волну:

ƛ1 = 300/546 = 0.55 м;
ƛ2 = 300/498 = 0.60 м;
ƛ3 = 300/578 = 0.52 м.

Получается, ретрансляторы второго мультиплекса московского телевидения излучает волну наибольшей длины, которая в дальнейшем и будет использована для расчета.

Важно! Для удобства расчета полученное значение можно округлить, но только в большую сторону!

Осталось дело за малым — рассчитать длину активной области будущего приемника, которая и будет принимать сигнал. Т.к. излучаемая волна имеет синусоидную форму, то ее поперечное сечение составит ½ длины, а полудлина — ¼. Итого получается 0.60/4 = 0.15 м = 15 см для телевидения в цифре.

Совет! В качестве примера показан расчет для всех мультиплексов, но его можно упростить, вычисляя значение только для одного пакета каналов. Наибольшая длина электромагнитной волны всегда будет у излучения более низкой частоты.

Личный эксперимент: есть ли результат

Так как в изготовлении не нужно никаких навыков и дополнительных материалов, кроме антенного коннектора и кабеля, решил поэкспериментировать лично.

Сначала снял с конца первые 5 см изоляции. Скрутил жилу с экраном.
Далее отмерил в соответствии со схемой необходимые расстояния и пометил ручкой.
Сделал зачистку кабеля в нужных местах.
Соединил последний надрез с 5-сантиметровым скрученным концом.
Постарался придать форму, как можно ближе к кольцу.
На другой стороне кабеля надел штекер.
Вся конструкция выглядит следующим образом.
Закрепил антенну двумя кусками изоленты на оконной раме.
Сначала зашел в меню ручной настройки, чтобы посмотреть на уровень телесигнала. Результат оказался неплохим, если сравнивать с антенной из пивных банок. Качество сигнала в 100% оказалось для меня удивлением.
Начал настройку в автоматическом режиме. В результате было найдено 24 канала DVB-T2 стандарта (три пакета по 8 каналов, Украина) и даже один аналоговый. Всего в моем городе транслируется два аналоговых канала.

Не знаю, как поведет себя антенна при сильном ветре и дожде. Но в нормальных погодных условиях смотреть телевизор ничего не мешает. Кстати, на улице был практически незаметный дождь. Даже при закрытии окна и держа антенну в руке, каналы показывали. Но после того, как занес антенну в комнату, на телевизоре появилась надпись «Нет сигнала».

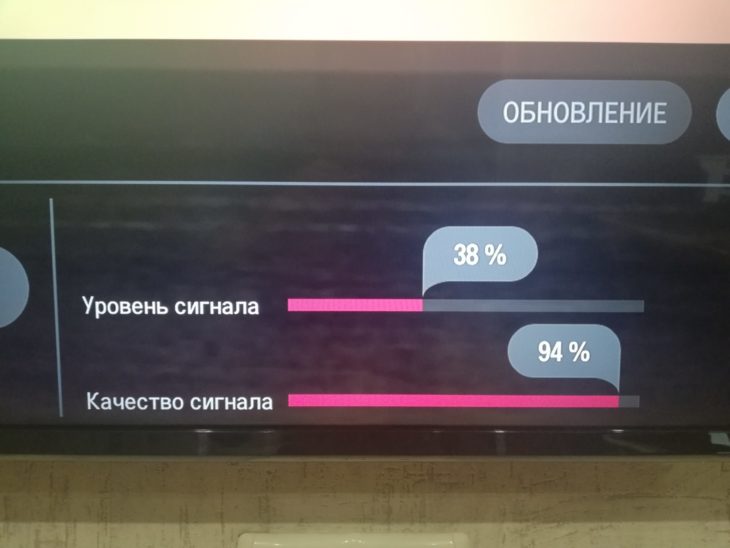

Попробовал закрепить антенну по-быстрому к оконной ручке внутри балкона .

Сигнал тоже присутствовал, но уровень поменьше (в районе 38%).

Картинка периодически подвисала. Но, думаю, что если хорошо поиграться с направленностью, то удастся получить более устойчивый сигнал.

Как самому сделать антенну с минимумом материалов

Есть два варианта как сделать самодельную антенну, задействуя минимальное количество материалов. Такая антенна с лёгкостью изготавливается в домашних условиях и является одной из самых простейших самодельных антенн.

Для изготовления потребуется обычная проволока. Рекомендуется брать проволоку из меди и латуни. Проволока из алюминия категорически не подойдёт так как этот металл подвержен окислению, причём очень быстрому. Следует зачистить проволоку от изоляционного материала с двух концов. Один конец нужно прикрепить к трубе или батарее, в то время как противоположный конец проволоки должен быть вставлен в телевизионный разъём. Из-за того, что труба проходит буквально через весь дом и выходит наверх, она является усилителем нужных частот. Буквально сразу можно будет наблюдать сигнал, который появится после проведения вышеописанной незатейливой операции. Подобная конструкция обеспечит показ пяти каналов.
Второй вариант изготовления доступен счастливым обладателям квартиры с балконом. Для создания такой конструкции нужно взять тоже проволоку, только в этом случае понадобится образец подлиннее, так как потребуется соединить телевизор и зону балкона. Проволоку для начала следует зачистить с обеих сторон. После этой процедуры следует один конец подсоединить к телевизору посредством включения в кабельное гнездо. Второй конец нужно протянуть на балкон и примотать к верёвкам или струнам, на которые обычно вешается бельё. Такой способ обеспечит картинку намного лучшую, да и каналов уж точно будет побольше.

Простая антенна для Wi-Fi из металлической банки

Антенну для приема сигнала Wi-Fi тоже можно сделать из подручных средств — из консервной банки. Эта ТВ антенна своими руками может быть собрана за пол часа. Это если все делать неторопясь. Банка должна быть из металла, с ровными стенками. Отлично подходят высокие и узкие консервные банки. Если ставить самодельную антенну будете на улице, найдите банку с пластиковой крышкой (как на фото). Кабель берут антенный, коаксиальный, сопротивлением 75 Ом.

Так выглядит снаружи баночная антенна для Wi-Fi

Кроме банки и кабеля потребуется еще:

радиочастотный соединитель RF-N;
кусок медной или латунной проволоки диаметром 2 мм и длиной 40 мм;
кабель с гнездом, подходящим к Wi-Fi карте или адаптеру.

Передатчики Wi-Fi работают на частоте 2,4 ГГц с длинной волны 124 мм. Так вот, банку желательно выбрать такую, чтобы ее высота была не менее 3/4 длины волны. Для данного случая лучше чтобы она была больше 93 мм. Диаметр банки должен быть как можно ближе к половине длины волны — 62 мм для данного канала. Некоторые отклонения могут быть, но чем ближе к идеалу — тем лучше.

Размеры и сборка

При сборке в банке делают отверстие. Его надо расположить строго в нужной точке. Тогда сигнал будет усиливаться в несколько раз. Он зависит от диаметра выбранной банки. Все параметры приведены в таблице. Измеряете точно диаметр вашей банки, находите нужную строчку, имеете все нужные размеры.

Как сделать антенну для Wi-Fi своими руками

D — диаметр	Нижняя граница затухания	Верхняя граница затухания	Lg	1/4 Lg	3/4 Lg
73 мм	2407.236	3144.522	752.281	188.070	564.211
74 мм	2374.706	3102.028	534.688	133.672	401.016
75 мм	2343.043	3060.668	440.231	110.057	330.173
76 мм	2312.214	3020.396	384.708	96.177	288.531
77 мм	2282.185	2981.170	347.276	86.819	260.457
78 мм	2252.926	2942.950	319.958	79.989	239.968
79 мм	2224.408	2905.697	298.955	74.738	224.216
80 мм	2196.603	2869.376	282.204	070.551	211.653
81 мм	2169.485	2833.952	268.471	67.117	201.353
82 мм	2143.027	2799.391	256.972	64.243	192.729
83 мм	2117.208	2765.664	247.178	61.794	185.383
84 мм	2092.003	2732.739	238.719	59.679	179.039
85 мм	2067.391	2700.589	231.329	57.832	173.497
86 мм	2043.352	2669.187	224.810	56.202	168.607
87 мм	2019.865	2638.507	219.010	54.752	164.258
88 мм	1996.912	2608.524	213.813	53.453	160.360
89 мм	1974.475	2579.214	209.126	52.281	156.845
90 мм	1952.536	2550.556	204.876	51.219	153.657
91 мм	1931.080	2522.528	201.002	50.250	150.751
92 мм	1910.090	2495.110	197.456	49.364	148.092
93 мм	1889.551	2468.280	194.196	48.549	145.647
94 мм	1869.449	2442.022	191.188	47.797	143.391
95 мм	1849.771	2416.317	188.405	47.101	141.304
96 мм	1830.502	2391.147	185.821	46.455	139.365
97 мм	1811.631	2366.496	183.415	45.853	137.561
98 мм	1793.145	2342.348	181.169	45.292	135.877
99 мм	1775.033	2318.688	179.068	44.767	134.301

Порядок действий такой:

Срезаем верхнюю часть банки, тщательно моем, высушиваем.
На боковине отмечаем точку, в которой надо установить излучатель. Ее надо накернить. Берем что-то с острым наконечником (подойдет сверло большого диаметра, например), ставим точно в эту точку, наносим по сверлу удар. Он не должен быть сильным, чтобы не помялась банка. Но и не слишком слабым — должен остаться след.
Понадобиться набор сверл — начинать сверлить надо с маленького размера, постепенно увеличивая до 12-16 мм — по размерам приобретенного RF соединителя.
Напильником или наждачной бумагой обрабатываем края.
К RF соединителю надо припаять медный или латунный провод заданной длины — 30,5 мм. Для нормального качества пайки конец провода обрабатываем наждачной бумагой до появления чистого металла (без оксидной пленки). Удобнее паять, зажав соединитель в тисках, выставив вывод вертикально вверх. Нагреваем обработанный конец провода паяльником, припаиваем к выходу RF соединителя. Надо следить чтобы излучатель был строго вертикален.
Устанавливаем соединитель в подготовленное место в банке, затягиваем прижимным болтом.
К обратной стороне соединителя припаиваем кабель.
Wi-Fi антенна своими руками готова.

Можно обойтись и без RF соединителя, но с ним все намного проще — легче выставить излучатель вертикально вверх, подключить кабель, идущий к роутеру (маршрутизатору) или карте Wi-Fi.

Телеантенна “двойной (тройной) квадрат”

В отдалённых регионах и зонах плохого приёма крайне непросто настроить «цифру». Впрочем, ситуацию можно легко решить, соорудив своими руками активную антенну . Она позволит заметно улучшить приём сигнала. Поэтому пользователь сможет без особых трудностей настроить все бесплатные каналы. Рассматриваемой конструкции свойственен только один серьёзный изъян – необходимо направить антенну точно на телевышку, в противном случае качество сигнала будет неудовлетворительным. Следовательно, если пользователь понятия не имеет, где именно расположен ретранслятор, то он столкнётся с трудностями в процессе настройки «цифры».

Нельзя игнорировать очевидные преимущества конструкции. Разумеется, что сильная сторона – высокое качество приёма. Пользователи смогут поймать около 20 каналов, даже если находятся вдали от вышки. Главное – правильно определить размеры всех элементов конструкции и габариты согласующего устройства.

Материалы

Чтобы самостоятельно создать телеантенну для цифрового ТВ, необходимо запастись определёнными расходниками. Преимущественно конструкция делается из проволоки или металлических трубок. Влияет не только тип материала, но и его толщина. Например, трубки из меди, латуни и алюминия можно использовать для настройки каналов метрового диапазона с 1 по 12. Однако первые пять каналов требуют толщины в размере 10-20 мм, а 6-12 – от 8 до 15 мм.

Чтобы настроить каналы дециметрового диапазона, используйте проволоку с диаметром 3-5 мм. В целом конструкция антенны несложная и не состоит из большого количества элементов. Например, двойной квадрат представлен в виде двух рамок, соединённых верхней и нижней стрелой. Наименьшая рамка – это вибратор, соответственно, большая выполняет функции рефлектора. Тройной квадрат обладает немалым коэффициентом усиления сигнала, об этом уже частично говорили ранее. Третью рамку называют директором.

Расчёт размера

Специфика расчёта антенны во многом зависит от диапазона. Разумеется, что нужно ориентироваться на дециметровый. Изготовьте антенну для цифрового телевидения так, чтобы её размеры отличались большим промежутком между окончаниями вибратора. Постарайтесь оставить как можно больше запаса, например, 50 мм.

Установка антенны

Пошаговая инструкция по изготовлению и подключению антенного устройства:

Сделайте из доступного металлического материала верхнюю стрелу, а потом соедините ею все рамки из середины.
Нижнюю стрелу следует сделать из расходников с изоляционными свойствами, например, из дерева или текстолита.
Все элементы необходимо расположить таким образом, чтобы центральные элементы были на одной прямой.
Направляющая должна быть настроена в сторону телевизионной вышки.
Используйте вибратор с открытым контуром. Края этого квадрата следует закрепить на текстолитовой пластине.
Если рамки сделаны из металла, то их края необходимо расплюснуть. Сделайте в них отверстия, чтобы зафиксировать нижнюю стрелу.
Оптимальный материал для изготовления мачты – древесина.

Типы принимающих антенн

Под антенной стоит понимать как принимающее, так и передающее устройство из разряда диполярных.

Прямо сейчас в эфире ведется телевещание в диапазонах:

1 — 300 МГц. Это так называемые «метровые» волны, позволяющие принимать изображение аналогового телевидения (стандарт МВ и VHF).
0,3-3,0 ГГц. Передаются дециметровые, более короткие волны, способные передать картинку в цифровом стандарте DVB (UHF и ДМВ-антенны).

При этом существует стандартизация и классификация рабочего диапазона. DVB-T2 предполагает использование наземных ретрансляторов, передающих сигнал по принципу сотовой связи. DVB-С2 позволяет решать ту же задачу на сверхвысоких частотах. Следовательно, чтобы антенна из кабеля (или других материалов) работала эффективно, необходимо рассчитать ее параметры, геометрические, в том числе.
