Объем секции чугунного радиатора: технические параметры, кпд, количество литров воды

Сравнение алюминиевых и чугунных радиаторов

Обогреватели из алюминия первыми пришли на смену чугун, но по своим параметрам больше подходят для автономных систем, чем централизованных. Спорить, какие радиаторы лучше, чугунные или алюминиевые бессмысленно, так как у них совершенно разные технические параметры.

• Теплоотдача алюминия значительно выше, чем чугуна. Обогреватели из него разогреваются мгновенно, тут же отдавая тепло помещению и экономя энергоресурсы. Чугуну требует время, чтобы «раскочегариться».
• Решать, чугунные или алюминиевые радиаторы, что лучше в условиях городской теплосети, это напрасная трата времени. Как правило, первые плохо переносят сильные гидроудары, хотя есть модели с достаточным уровнем рабочего давления. Но даже не это делает их уязвимыми в условиях центрального обогрева.
• Подверженность коррозии при повышенном уровне Ph воды не позволяет использовать их в системах, где его невозможно контролировать. Именно поэтому алюминиевые батареи устанавливаются в частных домах с автономным типом обогрева. В крайнем случае, в подобной системе можно установить фильтр, чего не сделаешь в многоэтажке. Для чугунных батарей качество теплоносителя не имеет значение, так как этот металл устойчив к повышенной кислотности воды.

Когда дело касается монтажа, вопрос, что лучше, чугунная или алюминиевая батарея, не требует ответа. Достаточно попробовать поднять каждый из радиаторов и убедиться, что алюминиевые конструкции можно установить самостоятельно, тогда как для чугунных – потребуется не одна пара сильных рук.

В каких случаях рассчитывают объём теплоносителя

Жидкость в водяном контуре системы отопления выполняет важнейшую функцию — она является носителем тепла. Многие элементы отопительной системы подбирают относительно объёма перегоняемого теплоносителя. Поэтому предварительные расчёты позволят укомплектовать теплоснабжение наиболее эффективно. Легко вычислить общий объём теплоносителя, учитывая, что количество жидкости в радиаторах составляет 10-12 процентов от общего количества перегоняемой жидкости.

Расчет воды в системе отопления нужно сделать обязательно в следующих случаях:

• перед тем, как делать монтаж отопления, определяют количество теплоносителя, которое будет перегонять котёл определённой мощности;
• когда заливают в систему незамерзающую жидкость, нужно выдержать определённую пропорцию по отношению ко всей перегоняемой жидкости;
• от количества теплоносителя зависит размер расширительного бачка;
• нужно знать требуемый объём воды в системе отопления загородных или частных домов, где водоснабжение не централизованное.

Кроме того, чтобы правильно закрепить на стене батареи, надо знать их вес. Например, всего одна секция чугунного радиатора, и без того тяжёлая, вмещает в себя 1,5 литров жидкости. То есть семи-секционная чугунная батарея при запуске системы становится на десять с лишним килограмм тяжелее.

Радиаторы трубчатого типа

Трубы из стали, сваренные между собой, составляют сердечник данного отопительного прибора. Впрочем, он же служит и корпусом. Изготовить такой радиатор не столь просто, как предыдущий, но вариаций моделей у него, несомненно, гораздо больше. Наиболее распространенным класическим вариантом является радиатор похожий на чугунный, но имеющий гораздо больше каналов для движения теплоносителя.

Количество каналов, которое может иметь трубный радиатор.

Стоит такой прибор довольно-таки дорого, и его никак нельзя называть бюджетным вариантом. Это скорее вариант для дизайнера, не стесненного в средствах.

Все возможная расцветка трубных радиаторов.

Его фантазия вкупе с яркими цветами, оригинальными формами и всем диапазоном размеров позволяет сделать такие радиаторы настоящей «изюминкой» стильного и красивого интерьера.

И еще о цене: любой биметаллический радиатор известного европейского бренда дешевле, чем трубчатый, даже произведенный в России.

Радиаторы панельного типа

В середине этого прибора находятся одна, две или три панели. Каждая из них состоит из двух стальных плоских профилей, сваренных по контуру для соединения. Пластины штампуются, после чего на них образуются овальные вертикальные каналы – пути для теплоносителя. Производство этих радиаторов отличается простотой – роликовая сварка соединяет заготовки, прошедшие штамповку. После этого готовые детали скрепляются по две штуки с помощью патрубков.

Устройство стального конвекторного радиатора.

Чтобы повысить теплоотдачу, производители зачастую оснащают панели с изнанки ребрами П-образной формы. Для их изготовления берутся более тонкие листы стали, чем для панелей. Ребра способствуют повышению конвекции. Если в ряд соединены несколько панелей, то с обеих сторон их накрывают кожухами. В зависимости от количества нагревательных и конвекторных панелей находящихся внутри радиаторов существуют следующие их типы.

Тип 10 — это однорядный радиатор без конвектора и без облицовки.

Тип 11 — однорядный радиатор с одним конвектором, без верхней решетки.

Тип 20 — двухрядный радиатор без конвектора, с воздуховыпускной решеткой.

Тип 21 — двухрядный радиатор с одним конвекторным оребрением, закрытый кожухом.

Тип 22 — двухрядный радиатор с двумя конвекторными оребрениями, закрытый кожухом.

Тип 30 — трехрядный, без конвекторного оребрения, сверху закрытый решеткой.

Тип 33 — трехрядный радиатор с тремя конвекторными оребрениями, закрытый кожухом.

Как вы понимаете от типа радиатора будет зависеть его теплопередача. Радиаторы типа 10 и 11 не имеют конвекции и способны отдавать тепло только путем нагрева воздуха.

Готовый радиатор получается достаточно узким, что весьма удобно при монтаже. Цена таких изделий весьма демократичная, поэтому владельцы собственных домов предпочитают ставить именно их.

Сколько входит воды в чугунную батарею — Портал о стройке

Многие из нас, сталкиваясь с установкой или реконструкцией системы отопления задаются вопросом, а как посчитать сколько воды в системе отопления?

Ответ простой — берем лист бумаги, ручку и калькулятор. Прежде всего нужно понимать, что общий объем будет равняться сумме объемов каждого элемента системы. Ниже мы приведем значения для наиболее распространенных элементов.

Особенности монтажа чугунных батарей

Поскольку монтаж производится на стенки и перегородки, а они часто бывают выполнены из непрочного материала, то важно знать точно, сколько весит одна секция чугунной батареи. Это нужно для того, чтобы расчитать вес общей нагрузки

Если окажется, что расчетная нагрузка выше норматива, то от такой установки придется отказаться полностью, либо нужно будет делать специальные крепления, чтобы батарея не сломала стену, либо установить отопительную батарею на полу.

Обычно стандартные чугунные батареи состоят из нескольких секций — секционных элементов. Как правило, их количество колеблется от 4 до 10. Но иногда встречаются и батареи с 20 и более секциями. Но использовать такие громоздкие радиаторы неудобно, поэтому на практике обычно устанавливают несколько батарей, по 5-7 секций в каждой. Обычно габариты современной секции чугунной батареи составляют 140 х 500 мм. Рассчитать массу всей батареи несложно, зная точный вес одной секции.

К примеру, нужно определить, сколько весит батарея. Чугунная секция весит 7,5 кг. Следовательно, набор из семи секций будет весить 49-52,5 кг. Такая же батарея, но уже из десяти секций, окажется весом около 75 кг. Необходимо учитывать и то, что это вес батареи без учета веса теплоносителя.

Средний объем одной секции чугунной батареи составляет около 1,5 литра жидкости. Есть и более экономичные модели, с объемом от 1 литра. При решении вопроса о том, сколько весит старая чугунная батарея, необходимо знать, что в старых образцах чугунных батарей объем жидкости достигал 1,7 литра на секцию. Поэтому после запуска системы вес приборов увеличивается.

Срок службы чугунных батарей отопления

Чугунные радиаторы служат десятилетиями, зачастую без ремонта. Поэтому, установив такие обогреватели, можно в ближайшие лет 20-25 не думать о замене батарей. Давление, которое считается рабочим для чугунных батарей, составляет 9 атмосфер, это дает возможность устанавливать их и в автономных, и в центральных системах отопления.

В домах дореволюционной постройки такие батареи исправно служат и по сей день. А ведь они были отлиты более 100 лет назад.

Помимо всего прочего, чугунные батареи спокойно переносят летний слив теплоносителя и не теряют своих свойств до следующего отопительного сезона.

Зная технические характеристики и то, сколько весит батарея чугунная, из соображений практичности лучше доверить расчет и монтаж специалистам, чем пытаться самому выполнять работу. Тогда не придется расстраиваться из-за совершен ных ошибок.

Как вам статья?

Мне нравитсяНе нравится

Информация

При строительстве или ремонте жилого помещения важнейшим вопросом является его обогрев. Расчет эффективной системы отопления – ответственная задача для строителя-теплотехника. Однако, можно самостоятельно сделать расчет радиаторов отопления по площади помещения с помощью онлайн калькулятора. Необходимо только ввести известные данные в программу.

Функции калькулятора

Калькулятор для расчета радиаторов отопления на квадратный метр или по мощности секций является онлайн программой и состоит из:

• блока окон «Вид радиатора»;
• десяти строк ввода данных;
• блока окон «Тип подключения»;
• четырех строк с выводом готовых расчетов.

Программа произведет расчет количества секций радиаторов отопления; тепловых потерь помещения; удельных теплопотерь помещения; количества тепла, выделяемого одной секцией. Всю полученную информацию можно сохранить в файле PDF или вывести на печать.

Принцип работы на калькуляторе

Для получения готовых расчетов следуйте нижеуказанному алгоритму:

Выберете необходимый вид радиатора. В строке ниже автоматически появится мощность одной секции выбранного вида радиатора, в ваттах.
В строках 2-4 укажите размеры комнаты: длину, ширину, высоту в метрах.
Выберете качество остекления.
Выберете площадь остекления (равна отношению площади окна к площади помещения), в %.
Укажите степень утепления.
Выберете климатическую зону – регион проживания.
Укажите количество внешних углов и стен комнаты.
Выберете вариант помещения, которое находится над комнатой.
Укажите температуру теплоносителя, в ℃

Это очень важно, например центральное отопление дает 70-80 градусов, а котел на твердом топливе если есть дома тёплый пол настраивают на 50-60
Выберете планируемый тип подключения.

После этого появится следующая информация:

• Количество секций, в штуках.
• Тепловые потери помещения, в ваттах.
• Удельные теплопотери помещения, в Вт/м2.
• Количество тепла, выделяемого 1 секцией, в ваттах.

Полезная информация

Важнейшими техническими характеристиками различных моделей радиаторов отопления являются:

• Мощность секций радиатора. Чем больше мощность радиатора, тем выше теплоотдача и эффективность отопительного прибора.
• Рабочее давление радиатора. Высокий порог данного параметра позволяет выдерживать гидравлические удары и перепады давления в системе, увеличивает срок службы изделия.
• Материал и вес радиатора. Вид материала (металла, сплава) напрямую влияет на прочность и долговечность отопительного прибора, его коррозионную стойкость. Вес изделия важен при монтаже, особенно, если устанавливать радиаторы будет один человек.

На рынке радиаторов отопления присутствуют четыре основных вида: стальные, чугунные, алюминиевые и биметаллические радиаторы.

Стальные радиаторы – имеют хорошую теплоотдачу и относительно невысокую стоимость. Однако, они не достаточно устойчивы к гидроударам и высокому давлению, подвержены коррозии. Различают панельные и трубчатые радиаторы из стали.

Чугунные радиаторы – самый популярный и долговечный вид радиаторов в России для централизованного отопления. Обладают отличной теплоотдачей, стойкостью к коррозии и гидроударам. В то же время, радиаторы из чугуна долго нагреваются и долго остывают; имеют большой вес, что является недостатком при монтаже одним специалистом.

Алюминиевые радиаторы – одни из самых популярных современных видов радиаторов. Изготавливают литые и экструзионные радиаторы из алюминия

Отличаются высокой теплоотдачей и небольшим весом, что важно при установке приборов. При этом, они чувствительны к гидроударам и перепадам давления в системе отопления, быстро нагреваются и быстро остывают

Биметаллические радиаторы – обладают относительно лучшими характеристиками среди всех видов радиаторов. Изготавливаются из двух материалов: внешней алюминиевой оболочки и внутренних стальных или медных труб. Обладают высокой теплоотдачей и прочностью, хорошей стойкостью к коррозии и гидроударам, имеют сравнительно небольшой вес.

Справка

Радиатор отопления – отопительный прибор, конструктивно состоящий из отдельных элементов трубчатого или вытянутого вида – секций, с внутренними каналами, по которым циркулирует теплоноситель, как правило, вода. Тепло от радиатора отопления отводится конвекцией, излучением и теплопроводностью.

Виды теплоносителей

1. Вода. Самый простой и доступный ресурс. Может использоваться в любых системах отопления. В сочетании с полипропиленовыми трубами – практически вечный теплоноситель.
2. Антифриз. Используется для наполнения систем нерегулярно отапливаемых зданий.
3. Спиртосодержащие жидкости. Дорогой вариант заполнения системы отопления. Качественные препараты содержат не менее 60% спирта, порядка 30% воды, часть объема занимают другие добавки. Смеси воды с этиловым спиртом с различным процентным содержанием. Незамерзающая жидкость (до -30°С при содержании спирта не менее 45%), но опасна: может гореть, сам этил является ядом для человека.
4. Масло. Как теплоноситель сегодня используется в отдельных приборах отопления, но в системах отопления от него отказываются: дорого и тяжело эксплуатировать систему, опасно технологически (необходим долгий разогрев теплоносителя до температуры 120°С и выше). Преимущество – действительно долго остывает, поддерживая температуру в помещении, но основной недостаток – дороговизна теплоносителя.

Сколько весит нестандартная батарея из чугуна

Теперь стало ясно, каким бывает вес чугунной батареи распространенных среди потребителей серий. А вот характеристики нестандартных приборов разнятся относительно стоимости и массы.

Например, одна секция трехканального напольного радиатора французского производства Guratec Apollo 795 весит 13,5 килограмма. Изделие представлено в продаже 7-секционными батареями, общий вес которого – 94,5 килограмма. При его транспортировке, разгрузке и монтаже потребуется помощь нескольких работников.

Чешский производитель Viadrus изготавливает более доступную по стоимости продукцию. Вес секции радиаторов из чугунного сплава Kalor 500×160 равен 5,6 килограммов.

Зарубежные отопительные приборы перед реализацией на отечественных рынках должны проходить процедуру обязательной сертификации относительно соответствия ГОСТам, но при этом вес секции во внимание не принимается. teplospec.com. teplospec.com

teplospec.com

Артем Какой вес и объем у чугунной батареи?

Когда речь заходит о покупке чугунных батарей, сразу же возникает ассоциация с тяжеловесными старыми приборами, которые не могут ничем удивить, кроме как своими габаритами. Но оправданы ли подобные ассоциации, или это только стереотипы? Давайте разберемся и узнаем, какой же вес и объем одной секции радиатора из чугуна.

Батареи старого образца

Выделяют два типа чугунных радиаторов старого образца:

• классические;
• винтажные.

Одна секция классической чугунной батареи в среднем весит 7,1 кг. На практике возможны небольшие отклонения в сторону увеличения – до 7,5 кг, в зависимости от высоты прибора. Это масса полой секции, а вот вместе с теплоносителем ее вес составит 8,6 кг: объем секции радиатора старого образца – 1,5 л.

Тепловая мощность одной чугунной секции составляет приблизительно 170 Вт. Таким образом, для обогрева комнаты 20 кв.м. понадобится 12 секций, что по весу составит 85 кг, а после наполнения теплоносителем – 103 кг.

Второй тип чугунных приборов – винтажный радиатор. Его секция весит еще больше классической – 12-14 кг. А вот тепломощность прибора ниже – 156 Вт на одну секцию. Объем такой же – 1,5 л на секцию.

Современные радиаторы

Вес так называемых облегченных чугунных батарей в среднем в два раза меньше массы классических и в три раза меньше винтажных. Естественно, остальные параметры, включая объем и мощность, также отличаются:

• Одна секция стандартной современной батареи из чугуна весит от 3,2 кг до 3,8 кг. В среднем – 3,5 кг.
• Объем теплоносителя – 0,8 л. Наполненная секция весит 4,3 кг.
• Тепломощность секции – 140 Вт. Для обогрева комнаты площадью 20 кв.м. понадобится 14 секций. Вес такой отопительной конструкции вместе с водой составит 60 кг.

Итак, имеем несколько разновидностей батарей, отличающихся и весом, и объемом. Так что, если хотите видеть в своем жилище именно чугунные радиаторы, у вас всегда есть выбор: от сравнительно легких современных до немыслимо тяжелых, но эффектных винтажных.

sandizain.ru

Низкие батареи

Радиаторы, имеющие малое межосевое расстояние отличаются следующими преимуществами:

• их можно разместить под низко расположенным подоконником;
• они обладают максимальной теплоотдачей на единицу площади.

Чугунные радиаторы

Размеры секций радиаторов отопления МС-140М-300-0.9 составляют:

• длина 93 миллиметра;
• глубина — 140 миллиметров;
• высота – 388 миллиметров.

По причине меньших габаритов снижается теплоотдача чугунных радиаторов отопления – она равна 106 ватт от одной секции при рабочем давлении 9 кгс/см². Среди зарубежных аналогов встречаются чугунные изделия с межосевым расстоянием по подводкам, равным 200 и 350 миллиметров, мощность секции чугунного радиатора такого типа гораздо выше.

Алюминиевые радиаторы

. У низких батарей из алюминия, как отечественного, так и импортного производства, разброс величины межосевых расстояний достаточно велик. Можно встретить размеры батарей отопления 150, 300 и даже 450 миллиметров. Поскольку возможная длина секции стартует от 40 миллиметров, прибор выглядит компактно и необычно. Низкие алюминиевые радиаторы отопления размеры по высоте имеют, начиная от 200 миллиметров. Глубина многих моделей компенсирует недостаток двух других параметров и составляет 180 миллиметров.

Что касается тепловой мощности, то она варьируется в пределах от минимальных 50 ватт на секцию до максимальных 160 ватт. Определяющим фактором является площадь оребрения одной секции. При этом изменение габаритов влияет на рабочее давление не существенно – низкие алюминиевые приборы рассчитаны на 16 атмосфер, а при проведении испытаний на 24 атмосферы. Биметаллические радиаторы

. Все размеры батарей отопления, которые они имеют, характерны также и для алюминиевых отопительных приборов. Тепловая мощность находится в тех же пределах. В продаже можно встретить алюминиевые низкие радиаторы, у которых теплоотдача равна 80 и 140 ватт на секцию. Рабочее давление составляет 25-35 атмосфер.

Биметаллические низкие радиаторы, такие как на фото, имеют два нюанса:

• среди отопительных приборов встречаются батареи не со сплошными стальными сердечниками, а с трубками из стали, помещенными между алюминиевыми коллекторами. Их рабочее давление, указанное производителями, обычно равно 12 или 16 атмосфер;
• они часто не имеют вертикально расположенных каналов и в случае бокового подключения могут прогреваться от коллекторов за счет теплопроводности алюминия. Циркуляцию теплоносителя обеспечивает последняя секция, так как она является проточной.

Подбор, монтаж и эксплуатация чугунных отопительных батарей

Этапы монтажа радиатора к отопительной системе.

Если выбор (облегченные радиаторы или чугунные) сделан в пользу последних, то нужно произвести расчет числа батарей в помещении и количества радиаторов в каждой из них. Для этого нужно знать технические характеристики конкретной модели, прежде всего, объем выделяемого тепла. Другой важнейшей задачей является определение места для установки батарей и способа креплений: настенные или напольные. Исходя из этого выбирается конкретный образец. Практически большинства чугунных радиаторов отопления фото можно найти в интернете. Чугунные радиаторы имеют различный внешний объем, в том числе могут быть довольно объемные или совсем плоские, и иметь разную высоту и ширину.

Обычным местом в жилой комнате, куда можно установить батарею, является ниша, расположенная под подоконником окна. Ее параметры и диктуют размеры батареи. Технические характеристики этой батареи должны обеспечивать 1кВт тепла на 10 м² площади комнаты. Причем если объем комнаты больше обычного из-за высокого потолка, или в ней есть второе окно, то необходимо уже 1,2 кВт тепла на ту же площадь. Если же помещение занимает угловое положение, есть смысл добавить еще несколько лишних секций, поскольку потеря тепла там больше.

Способ крепления диктует как вес батареи, так и прочность стены, возле которой она ставится. Если она вешается на стену, то стоит помнить, что на каждую из батарей необходимо не менее трех кронштейнов. Сегодня для чугунных батарей часто используют напольные крепления, а многие модели имеют уже готовые ножки. Если стена сделана из дерева, то стоит использовать угловые крепления. Далее нужно аккуратно подвести трубы, подающие теплоноситель, и прикрутить их, максимально обеспечив герметичность резьбы. При этом не переусердствовать в приложении силы, чтобы не сорвать ее, иначе начнется утечка воды.

https://youtube.com/watch?v=8l2cyQIMvMQ

Ремонт батареи из чугуна чаще всего заключается именно в устранении утечек в местах соединения с трубами. Возникает вопрос: как помыть радиатор изнутри? Он также имеет несложное, хотя и трудоемкое решение. Его отсоединяют от батареи, а затем с помощью гибкого ершика и шланга с высоким давлением воды все накопившиеся загрязнения легко вымываются. Как и ремонт, эту процедуру лучше всего доверить специалисту. Самостоятельные шаги могут быть и вполне успешными, но могут и привести к ущербу.

Чугунные батареи станут бесперебойным и безотказным источником тепла для вас, ваших детей и внуков.

Расчет теплоотдачи

Перед тем, как выбрать хорошие батареи отопления для квартиры или дома, нужно рассчитать требуемую мощность отопительных приборов. Для простоты расчетов можно взять усредненные значения: на отопление одного квадратного метра помещения требуется 0,09-0,125 кВт тепла. Как правило, такой мощности достаточно для полноценного прогрева жилых помещений.

Впрочем, средние значения можно использовать только в стандартных условиях, под которыми подразумеваются следующие пункты:

• В комнате высотой не более трех метров имеется окно с деревянной рамой и дверь;
• Температура теплоносителя в трубах составляет около 70 градусов.

Разбираясь, как подобрать батареи отопления для квартиры максимально точно, стоит учесть еще и следующие факторы:

• Общую мощность радиаторов можно уменьшить примерно на 15%, если на окнах установлены хорошие стеклопакеты, снижающие уровень тепловых потерь;
• В угловых комнатах или при наличии нескольких окон под каждое из них необходимо установить отдельный радиатор, причем их общая мощность должна быть выше норматива на 70%;
• Изменение температуры теплоносителя на каждые 10 градусов меняет мощность радиаторов примерно на 15%;
• При расчете тепловой мощности нужно учитывать высоту потолков, отталкиваясь от стандартного значения, составляющего 3 метра.

Разбираясь, какие батареи поставить в квартире, нужно также учесть влияющий на их эффективность способ подключения:

• При нижней подаче теплоносителя и его выводе через верхнюю часть тепловые потери могут достигать 10%;
• В случае боковой односторонней подводки устанавливать радиаторы длиной свыше 10 секций попросту нецелесообразно – они не смогут полноценно прогреваться;
• Если за радиатором на стену наклеить светоотражающий изоляционный материал, то теплоотдача отопительного прибора увеличится на 10-15%.

Виды теплоносителей

1. Вода. Самый простой и доступный ресурс. Может использоваться в любых системах отопления. В сочетании с полипропиленовыми трубами – практически вечный теплоноситель.
2. Антифриз. Используется для наполнения систем нерегулярно отапливаемых зданий.
3. Спиртосодержащие жидкости. Дорогой вариант заполнения системы отопления. Качественные препараты содержат не менее 60% спирта, порядка 30% воды, часть объема занимают другие добавки. Смеси воды с этиловым спиртом с различным процентным содержанием. Незамерзающая жидкость (до -30°С при содержании спирта не менее 45%), но опасна: может гореть, сам этил является ядом для человека.
4. Масло. Как теплоноситель сегодня используется в отдельных приборах отопления, но в системах отопления от него отказываются: дорого и тяжело эксплуатировать систему, опасно технологически (необходим долгий разогрев теплоносителя до температуры 120°С и выше). Преимущество – действительно долго остывает, поддерживая температуру в помещении, но основной недостаток – дороговизна теплоносителя.

Сколько воды в одной секции алюминиевого радиатора способы расчета объема

В наше время замена старых чугунных батарей на новые модели стала не данью моде, а жизненной необходимостью. Опасение за безопасность отопительной системы и попытки снизить стоимость коммунальных услуг привели к тому, что все больше потребителей останавливают свой выбор на алюминиевых радиаторах, которые отличаются от других видов обогревателей, как техническими характеристиками, так и ценой. Одним из важных параметров является объем радиатора отопления.

Параметры алюминиевых радиаторов

Технические характеристики батарей отопления – это первое, на что обращает внимание потребитель перед покупкой. Самыми важными показателями действительно качественного изделия являются:

• Уровень теплоотдачи одной секции, так как от него зависит:
• Во-первых, сколько элементов потребуется для обогрева одной комнаты.
• Во-вторых, насколько тепло будет в комнате благодаря радиатору.
• В-третьих, каким станет микроклимат в помещении.
• Устойчивость к гидроударам и рабочее давление алюминиевого радиатора.
• Стоимость готового изделия.

Объем одной секции алюминиевого радиатора указывает на его мощность и во многом зависит от того, каким способом он был изготовлен.

Если алюминиевая батарея была изготовлена методом прессования, то ее детали соединялись при помощи клея, что делает ее уязвимой. Такому радиатору нестрашна коррозия, но повышенное давление может вывести его из строя.

Емкость одной секции алюминиевого радиатора, не зависимо от того каким методом он был произведен, практически одинаковая, но то, что литая модель прочнее и долговечнее, быстрее нагревается и ее можно регулировать по размеру, ставит их на первое место по продажам.

Виды теплоносителей

Как правило, вопрос о том, какой теплоноситель используется в централизованной системе отопления, не задается, так как там всегда по теплопроводу течет вода. Другое дело автономный обогрев, где можно выбрать оптимальный вариант для конкретного дома с учетом климата региона, где он построен.

Почему важен объем радиатора

Расчет, сколько литров в одной секции алюминиевого радиатора важен по нескольким причинам:

Учитывая, на какое количество факторов влияет объем батарей отопления, этот параметр следует учитывать при выборе изделий из алюминия.

Расчет объема алюминиевого радиатора

Определить вместительность батареи отопления можно двумя способами:

Это, хотя и весьма трудоемкий способ, но самый надежный и точный, так как производители могут завышать или занижать параметры своих изделий в технической документации.

Подбирая тип радиатора, следует обращать внимание на разницу в параметрах отечественных и зарубежных производителей. Некоторые показатели могут выглядеть весьма привлекательно, но не подходить для централизованной советской отопительной системы. Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости

Так же нужно заранее продумать, какой теплоноситель в сети будет использоваться, и произвести расчеты с указанием его вязкости.

Подводя итоги, можно сказать, что объем алюминиевого радиатора – это важный параметр, который нужно учитывать, чтобы в дальнейшем система работала по-настоящему эффективно.

Хранение и процессы износа

Для того чтобы уменьшить риск снижения технических характеристик аккумулятора в процессе длительного хранения, необходимо придерживаться следующих правил:

• не допускать полной разрядки;
• температура хранения не ниже -20 °C и не выше +30 °C;
• заряжать ежегодно в течение 48 часов;
• поверхность батареи должна быть чистой во избежание саморазряда.

Главные процессы, разрушающие свинцово-кислотный аккумулятор:

1. Сульфатация — это образование кристаллов солей свинца. Они откладываются на пластинах и препятствуют нормальному прохождению тока.
2. Коррозия — это окислительные процессы, разрушающие свинцовые электроды батареи.
3. Осыпание — активная масса в ячейках положительных электродов теряет нормальное сцепление с основой и отваливается.
4. Дефекты сцепления также приводят к сползанию порошкообразного содержимого токопроводящих пластин.

Вышедшие из строя аккумуляторы не подлежат восстановлению и подвергаются вторичной переработке. Пары тяжёлых металлов способны нанести серьёзный вред человеку и окружающей среде, поэтому кустарная выплавка свинца из батарей опасна для жизни.

Технические свойства

Сравнение технических характеристик показывает, что при схожих критериях сплава, количества рёбер и веса батарей, тепловой поток (теплоотдача) чугунных изделий составляет 130-140 Вт, а биметаллических – 170-190 Вт. Теплоотдача современных вариантов радиаторов значительно выше при меньшей стоимости.

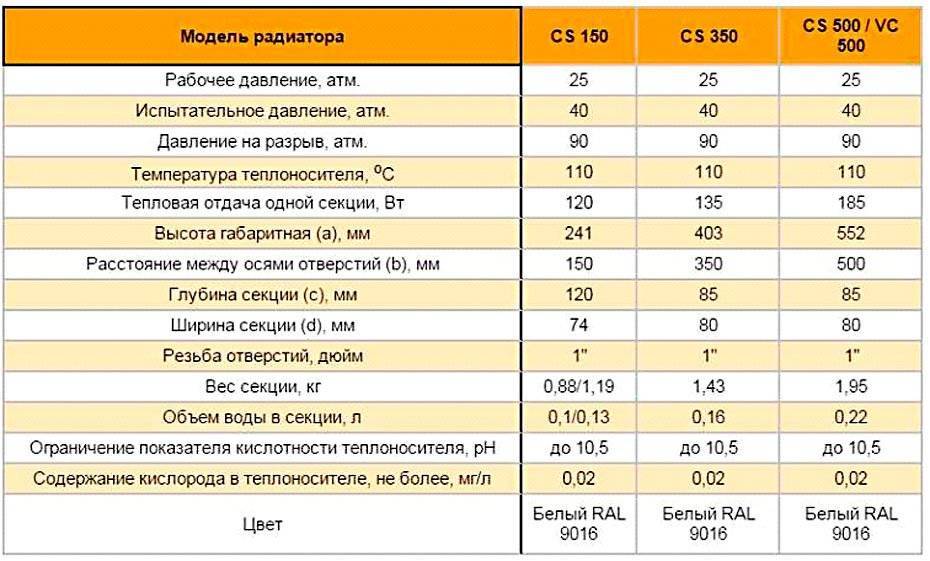

Красным выделен показатель теплового потока. Указывается в паспорте каждой батареи

Чем ниже показатель теплового потока, тем менее эффективен прибор отопления. У чугунных радиаторов данный показатель самый низкий из всех доступных конкурентов. Довольно неприятный недостаток.

Мощность секции алюминиевого радиатора

Многие люди отмечают, что в формулу расчета количества секций можно подставлять ту мощность секции радиатора отопления, которую производитель указал в технической документации. Эта идея является правильной в том случае, когда в отопительной системе циркулирует теплоноситель с температурой 100 °С, и он охлаждается до 80 °С. Дело в том, что производители указывают теплоотдачу батареи при условии ΔТ = 70 °С. Этот показатель они рассчитали, исходя из формулы:

• где t1 представляет температуру теплоносителя на входе,
• t2 является температурой теплоносителя на выходе,
• t3 представляет собой температуру помещения дома.

ΔТ = 70 °С только тогда, когда теплоноситель имеет вышеуказанные уровни температуры и t3 = 20 °С.

После чего берут специальную табличку, в которой производитель указал теплоотдачу радиатора при различных ΔТ, и ищут полученный показатель. Возле него находится корректирующий коэффициент. Например, для ΔТ = 50 ° С он составляет 0,65. Эту цифру умножают на мощность секции радиатора. Далее полученный результат можно подставлять в указанную в самом начале формулу.

Автономные модели батарей

Мы разобрались, какие бывают батареи отопления для стандартных отопительных систем. Однако стоит отметить и автономные модели радиаторов, которые инее зависят от отопительной системы и могут быть использованы как дополнение.
Масляные радиаторы отопления – их еще называют маслонаполненными. Это прекрасное решение, если вам нужно обогреть небольшое помещение до 30 кв.м. Такие масляные радиаторы отопления настенные работают от электрической сети. Они являются полностью автономными от отопительной системы. Также они мобильны – это позволяет легко переносить приборы.

Масляные радиаторы отопления

Еще один вариант – это кварцевые батареи отопления. Такие приборы представляют собой монолитную плиту, которая выполнена из специального раствора на кварцевом песке. Нагревательный компонент сделан из сплава дух металлов – хрома и никеля, он полностью отделен от окружающей среды. Устройство также функционирует от сети.

Кварцевые батареи отопления

Относительно новое решение – плинтусные радиаторы отопления. Это комфортные устройства, которые работают от низкотемпературных источников. Такие радиаторы делают тепловую завесу, при этом сохраняя температурный режим по периметру всех помещений.

Плинтусные радиаторы отопления

На что влияют размеры алюминиевых радиаторов отопления

Одним из важнейших параметров считается промежуток между осями радиаторов. Чаще всего в продаже можно встретить алюминиевые приборы, у которых расстояние между двумя коллекторами – нижним и верхним составляет 350 или 500 миллиметров. Правда, имеются изделия с показателем, равным 200, 400, 600, 700 и даже 800 миллиметров.

Общая протяженность прибора зависит от нужной для обогрева помещения мощности, от того, какие размеры батарей отопления, секции и теплоотдача.Для состыковки отдельных элементов алюминиевого радиатора с трубопроводами отопительной конструкции, пользуются монтажным комплектом для установки, в который входят:

• специальные кронштейны для навешивания батареи на стену в количестве 2-4 штуки;
• кран Маевского – устройство для стравливания воздуха, попавшего в систему;
• ключ, предназначенный для крана;
• проходные радиаторные пробки с диаметром в 3/4 или ½ правого или левого типа;
• заглушки для отопительного прибора, их еще называют глухими пробками;
• иногда также имеются дюбеля, чтобы закрепить кронштейны.

В зависимости от типа изготовления радиатора из алюминиевого сплава, отопительный прибор бывает литым или экструзионным:

• благодаря литью батарея становится прочной и надежной. В данном случае секции слагаются из отдельных деталей, отлитых целиком и затем собранных в единый отопительный прибор. Нижнюю его часть приваривают самой последней;
• в процессе применения экструзионного оборудования происходит продавливание нагретого алюминиевого сплава сквозь специальную металлическую пластину, имеющую отверстия. Такой способ позволяет сделать длинный алюминиевый профиль требуемой формы. Когда он остывает, его делят на отрезки, которые соответствуют размерам прибора. Только потом приваривают верх и низ батареи. В данном случае отрегулировать радиатор по длине невозможно, а секции к нему нельзя ни прибавить, ни отнять. В продаже экструзионные приборы встречаются достаточно редко.
