Кронштейн для раковины

Установка настенного изделия

Необходимые инструменты

Прикрепить раковину к стене :

• мощная отвёртка;
• газовый ключ;
• электрическая дрель со свёрлами величиной 6, 8, 10 мм;
• сверло, предназначенное для работ по бетону, оснащённое победитовым наконечником;
• несколько гаечных ключей;
• уровень, определяющий горизонтальность;
• маркер с тонким стержнем;
• молоток.

Чтобы резьбовые соединения получились плотными, следует заранее приобрести в магазине ФУМ-ленту, но можно обойтись и обычной паклей. Запаситесь достаточным количеством крепёжных деталей.

Подготовительный этап

Перед тем как крепить умывальник к стене, к участку монтажа нужно подвести коммуникации, а именно трубы с горячей и холодной водой. Они могут быть изготовлены из металлопластика, металла и ПВХ-материала, обязательно проверьте состояние труб на предмет образования утечек. На выходе каждой трубы поставьте вентиль, который по надобности поможет остановить поступление воды. Наилучший выбор – вентиль из хрома.

Раковину необходимо крепить на уровне 80 см, отсчитывая от верха умывальника до пола.

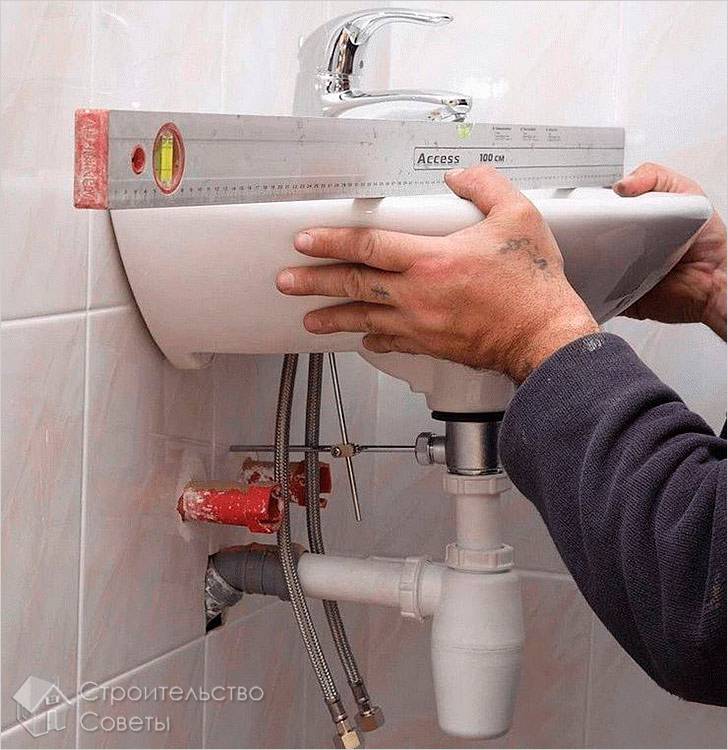

Прежде чем повесить раковину на стену, нанесите маркером отметку на стене, в каком именно месте будет размещён прибор. Через 2 точки проведите линию, горизонтально расположенную относительно напольной поверхности. Это основной ориентир крепежа агрегата.

Каждая раковина имеет отверстия, с помощью которых фиксируется умывальник. Приложите линейку и измерьте расстояние между отверстиями, отмерьте полученную величину на стене. Таким образом, у вас должно появиться 4 отметки: горизонтальная линия, центральная точка фиксации изделия и пара отметок, рассчитанных для болтов.

Начать процесс нужно с в кафельных панелях. Далее поменяйте сверло на большее и сделайте отверстия для крепёжных элементов в стене. Вставьте в дырки дюбеля, заметьте, что входить они должны с большим усилием.

Технология сборки смесителя и умывальника

В большинстве случаев настенные экземпляры выходят в продажу от производителя уже с отверстием в полочке для монтажа смесителя к умывальнику.

Зафиксируйте смеситель к отверстию раковины, переверните последнюю и плотно закрутите смеситель гайкой

Обратите внимание, насколько симметрично размещён носик смесителя к умывальнику

Фиксация раковины к стене

Повесить раковину на стену не удастся без соответствующего крепёжного комплекта, включающего шпильки и прокладки.

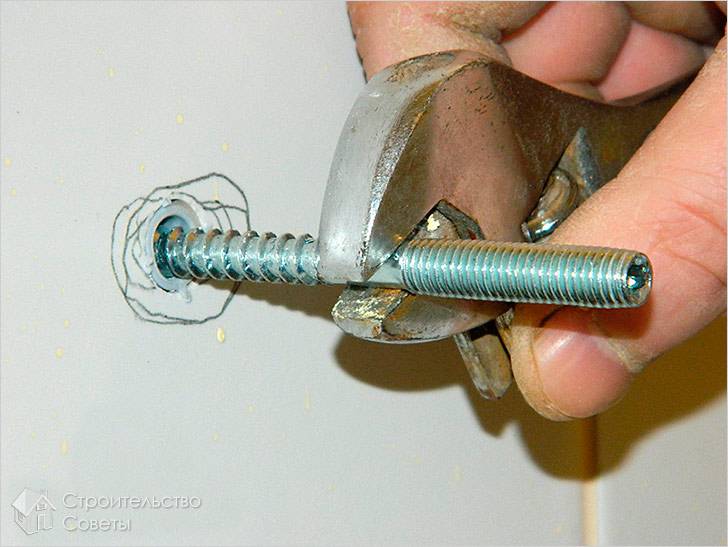

Установите шпильки на дюбеля. Сначала «наденьте» на шпильку пару гаек, затем воспользуйтесь ключом и вверните каждую шпильку.

Теперь самое время нанести силиконовый герметик на торец умывальника, а именно на участок соприкосновения его с настенной конструкцией. Посадите умывальник на шпильки, произведите монтаж прокладок и хорошо закрутите крепёжные детали. Слегка «покачайте» устройство из стороны в сторону, если не наблюдается колебаний и движений – работу по закреплению умывальника к стене можно считать завершённой.

Подключение к водопроводной и канализационной системам

Намотайте лён на резьбу вентиля, смазав его специальной пастой, к примеру «Unipak». Соедините шланги смесителя с трубами и закрутите их с помощью разводного ключа. Не перестарайтесь – это может спровоцировать порыв прокладочного материала. Теперь раковина подключена к водопроводу. Осталось поработать с канализацией.

Поставьте сифон на умывальник. Прежде чем собрать сифон, детально ознакомьтесь с . Проверьте, все ли прокладки хорошо совмещены с раковиной. Шланг от сифона расположите к канализационному стоку. Включите небольшой напор воды и проследите, не становится ли мокрой стена. Если всё в порядке – вас можно поздравить, настенная раковина установлена!

Особенности работы в зависимости от модели

Разновидности крепления для раковины к стене сильно отличаются в зависимости от модификаций приспособления:

Для подвесных монтаж осуществляется непосредственно к стене, поэтому сила тяжести направлена не только на само крепление, но и на стену

Поэтому очень важно, чтобы основание было прочным и толстым. Обычно с этим проблем не возникает, если установка проводится в отведенном строителями месте

Подвесная раковина Крепление на пьедестале под названием «Тюльпан» удерживает раковину в ванной с помощью опоры («ноги»), которая скрывает подведенные водопроводные и канализационные коммуникации. В этом варианте кронштейны вообще не используются. Раковина «Тюльпан» Чаша с поддерживающей тумбой (встроенные модели) — один из самых надежных способов крепления сантехники. Опора в этом случае приходится на крепкую устойчивую мебельную конструкцию. Раковина,встроенная в столешницу

Модель «Тюльпан» будет хорошо смотреться в просторной ванной комнате. При монтаже между плоскостями раковины, пола и стены устанавливают полимерные прокладки, приклеивая их на силиконовый герметик

Такой прием предотвращает появление скрипов и звон керамики при неосторожном ударе. Еще один важный момент заключается в том, что крепление и подтягивание к стене чаши ни в коем случае не должно вызывать поднятие ее на «ноге» во избежание раскола

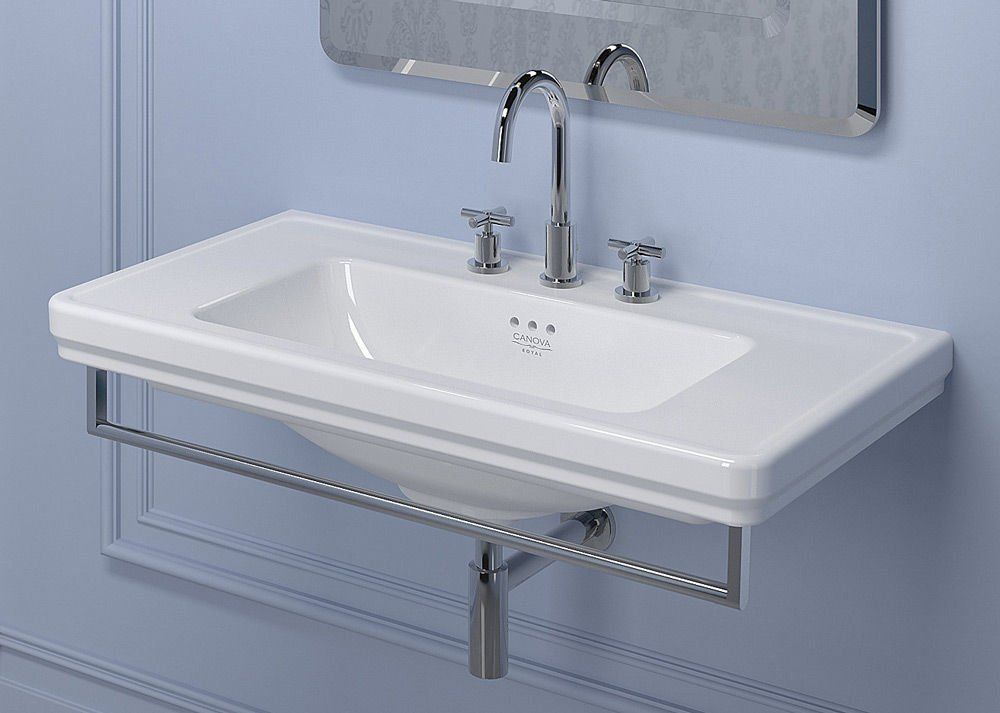

Разновидности кронштейнов для раковины

Крепления для монтажа умывальника на стену должны выдерживать вес сантехники с запасом. Их изготавливают из различных металлов.

специальные крепления, разработанные для монтажа конкретной модели. Зачастую это эксклюзивные дизайнерские умывальники с необычной формой. Кронштейны для такой сантехники идут в комплекте и могут быть выполнены в виде штырей особой формы, огибающей раковину трубы или необычных сварных конструкций. Такие крепления обработаны специальными декоративными составами (керамическими или металлическими).

Специальное подпружиненное рамочное крепление для раковины

кронштейны для типовых настенных раковин изготавливают из чугуна или стали и покрывают антикоррозийной краской. Выпускаются в виде стоек Т – образной или Г – образной формы, а также могут быть изготовлены в виде рамок с раздвижным узлом для корректировки размера крепления. Кронштейны в виде металлической рамы, внутрь которой укладывается умывальник, отличаются особой надёжностью.

Стальные Г-образные кронштейныСовет. Подбирая кронштейн, учитывайте его несущую способность и размер: он должен выдерживать большие нагрузки

Обратите внимание на способ фиксации умывальника на кронштейне, ведь просто уложенная на него раковина небезопасна при эксплуатации.

Санитарный сантехнический силикон | отзыв

Отлично влагостойкий, враг грибковой плесени, он и предназначен именно для влажных мест и помещений. Я познакомлю вас с одним из проверенных мной лично- Makroflex SH 101. Это герметик кислотного типа. У него резкий запах уксуса во время загустения, но после его завершения, он выветривается.

Он хорошо взаимодействует с такими материалами как: сталь, алюминий, пвх, керамика, стекло, эмаль и др. Не боится солнечных лучей и старения, бывает белого и прозрачного света. Продается в тюбиках и картриджах для специальных пистолетов. Герметик, как материал, хорошо эластичен и прочен.

Время его высыхания происходит, в среднем от одних суток и более, все зависит от влажности и температуры в помещении. После его применения, постарайтесь в первые сутки не оказывать на место крепления раковины, механического или физического воздействия, нужно дать подсохнуть.

Перед тем, как применить санитарный силиконовый герметик, место его нанесения нужно очистить от мусора и пыли, протереть сухой ветошью. Желательно обезжирить. Наносить его нужно, равномерно выдавливая на то место, где будет произведено соединение предмета или заполнение промежуточного шва.

Итог нашей работы с применением санитарного силикона это: целая плитка на вашей стене, простота, качество и соседей не побеспокоили, визжанием перфоратора. При демонтаже умывальника, будет достаточно воспользоваться ножом с тонким лезвием, просто прорезать насквозь наше соединение и все.

Применение санитарного силикона получило положительные отзывы от пользователей. Его хвалят, как мастера-специалисты, так и простые домохозяйки. С его помощью соединяют детали домашних аквариумов и еще множество других соединений, о которых вы узнаете в следующих заметках.

При работе с силиконом рекомендуется одевать перчатки. При попадании его на одежду, остается жирное пятно, его сложно потом убрать. Поэтому в парадной одежде лучше им не пользоваться. Это пожалуй самые главные его недостатки, да и не забывайте перед применением, справляться о его сроке годности.

Видов силикона очень много. У всех свое предназначение в разных сферах деятельности. Запомните! Ваш санузел, как и кухня, любят санитарный-сантехнический. Если что-то не поняли, спрашивайте, задавайте вопросы, я охотно отвечу и дополню заметку полезной информацией.

Фиксация положения при помощи каркаса

Лучшим материалом для монтажа фиксирующего каркаса будет оцинкованный профиль, который применяют при устройстве гипсокартонных стен. Он недорогой, устойчив к коррозии, легко монтируется и достаточно прочен, чтобы выдержать возможные нагрузки. Кроме этого каркас можно сделать из дерева, тонкостенных профильных труб, уголка и других материалов. Сам каркас по краям закрепляется к стене, а внизу к полу. Верхняя планка устанавливается таким образом, чтобы она заходила под загнутый верхний бортик.

После устройства каркаса, его можно обшить листовым пластиком или влагостойким гипсокартоном с уложенной поверху плиткой или другим отделочным материалом. Здесь все зависит от вашего желания, финансовых возможностей и общего дизайна помещения.

Конфигурация каркасаможет быть различной, но часто зависит от расположения ванны и соседних стен. Так, например, если чаша установлена в углу с примыканием к двум стенам, а расстояние до третьей стены относительно небольшое. То каркас может быть прямым параллельно длинному борту. Расстояние между коротким бортом и стеной заполняется удобной полочкой для размещения туалетных принадлежностей. Аналогично можно поступить и при одностороннем примыкании ванны, только в этом случае получится две полки по обеим сторонам.

Будет интересным: Как не ошибиться с размером и формой унитаза с бачком

В тех случаях, когда расстояния до не примыкающих стен велики или возле них устанавливается мебель. То каркас необходимо монтировать вдоль открытых бортов, закрепляя его края к стенам, вниз к полу, а верхнюю планку завести под борт.

Во всех случаях каркас монтируется только после завершения установки ванны в рабочее положение с установленным смесителем и подключенными трубопроводами.

Монтаж на кронштейны

Перед установкой кронштейнов необходимо проверить прочность несущей поверхности. Для этого разметку делают гвоздем. Если поверхность рыхлая, то увеличивают глубину сверления и подбирают крепёж с большим диаметром. В мягкой штукатурке или бетоне сложно надёжно закрепить кронштейны, поэтому глубина крепления под мягким слоем должна быть не меньше 25 мм. Анкеры подбирают в таких случаях индивидуально длиной от 50 до 120 мм.

Отмечаем горизонтальную линию, как указано выше.

Нанесение разметки
Замеряем толщину стенок умывальника, которые будут опираться на кронштейн. Это расстояние откладываем вниз от горизонтальной линии и делаем отметку.
Соединяем эти отметки по горизонтали. Это будет высота крепления кронштейнов.
На раковину крепим кронштейны.
Теперь вам понадобится помощник для примерки. Раковину с кронштейнами приставляем к горизонтальной линии и через выемки отмечаем места, где будут крепления. Все линии должны совпадать

Это важно. Определение мест для кронштейнов
В обозначенных местах сверлим отверстия

Диаметр сверла подбирайте так, чтобы дюбель или крепёжный винт входил в готовое отверстие с трудом

Определение мест для кронштейнов
В обозначенных местах сверлим отверстия. Диаметр сверла подбирайте так, чтобы дюбель или крепёжный винт входил в готовое отверстие с трудом

Забиваем дюбели или втулки под винты молотком.
Монтируем кронштейны. Водружаем на них раковину, монтируем смеситель, подсоединяем канализацию и водопроводные трубы.
Проверяем горизонталь и затягиваем все шайбы.
Проверяем герметичность системы, открыв воду.
После всех манипуляций раковина должна сидеть прочно, без подвижек, значит, вы всё сделали правильно.

С чего начать?

Если всё необходимое подготовлено, можно приступать к непосредственному выполнению работ. Действия по монтажу необходимо разделить на несколько отдельных этапов, выполнять которые последовательно.

Подготовка

Первоначальным этапом работ является подготовка. Здесь, прежде всего, необходимо определиться с местом установки мойки или раковины

Важно помнить, что действия следует проводить не только исходя из личных соображений эстетики, но и расположения коммуникаций водоснабжения. Кроме того, нужно максимально освободить доступ для монтажа

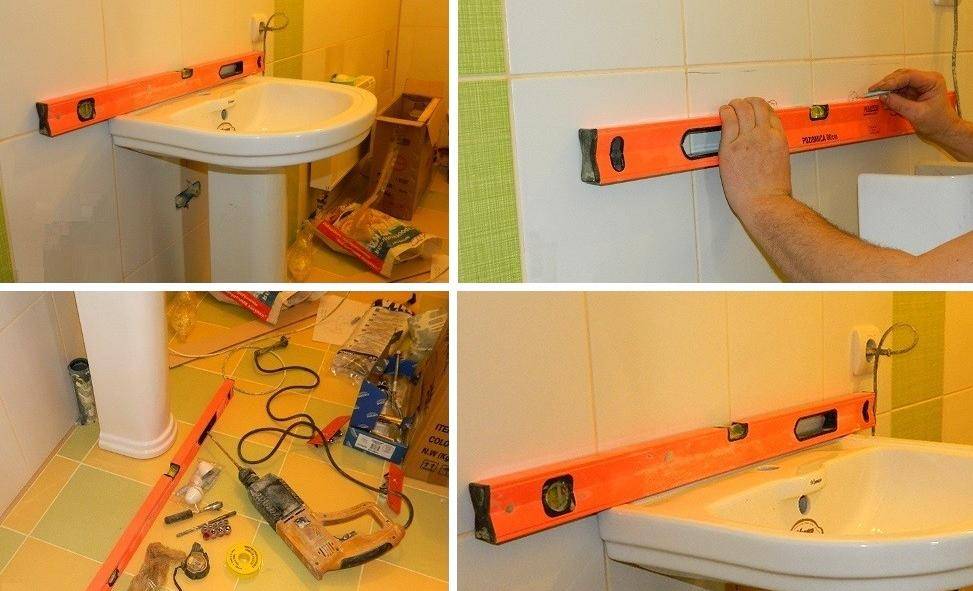

Разметка

Далее можно переходить к разметке места установки. Самый простой способ – приставить раковину к месту ее предполагаемой установки и через отверстия под кронштейны отметить места установки крепежей

При этом важно не допускать перекосов, для чего при разметке следует использовать строительный уровень. Можно добавить, что в отношении высоты установки раковины жестких ограничений нет, однако, наиболее часто раковины устанавливают на высоте около 70–80 см от пола

Установка кронштейнов

Следующим этапом работ является установка кронштейнов. Для этих целей, в местах, отмеченных ранее, выполняются отверстия. При работах удобнее всего использовать электрическую дрель с победитовыми сверлами по бетону. Глубина сверления определяется исходя из длины элементов крепежа.

После того как отверстия будут готовы, в них забиваются пластиковые дюбеля, в которые вкручиваются сами кронштейны.

Установка раковины

Когда кронштейны будут установлены, можно закреплять саму раковину. Здесь всё просто – элемент оборудования через специальные отверстия надевается на крепежи и фиксируется с помощью гаек с уплотнителями, которые обычно идут в комплекте

Важно помнить, что перед окончательной протяжкой всех мест соединения все щели должны быть обработаны силиконовыми герметиками. В особенности это касается щели между раковиной и стеной

Щель заполняется герметиком, после чего все гайки затягиваются. В результате получается герметичное соединение.

Подключение

Этап работ, которым завершается крепление раковины к стене в ванной или кухне, является ее подключение к системе водоснабжения и канализации. Трубы коммуникаций могут подключаться как через жесткие соединения, так и через гибкие гофрированные шланги, всё зависит от конкретной ситуации. Стоит помнить, что все резьбовые соединения должны быть дополнительно уплотнены специальными нитями или хотя бы паклей. Что касается слива, то здесь можно обойтись без жесткой фиксации и просто оборудовать место соединения специальным гофрированным шлангом (с обратным клапаном), который будет вполне надежно обеспечивать герметичность.

На этом основные работы по установке раковины на стену можно считать завершенными. Если все работы проведены качественно и правильно, то результат будет служить в течение достаточно длительного времени. При наличии определенного навыка обращения с инструментом и опыта проведения работ, установку вполне возможно произвести самостоятельно.

Подключение смесителя и сифона

Как уже упоминалось ранее, смеситель и сифон можно установить как после закрепления раковины на предназначенном для нее месте, так и ранее. Смеситель обычно поставляется в комплекте с необходимыми для его монтажа материалами:

• шпильками;
• гайками;
• шайбами;
• прокладками.

С их помощью к смесителю подводят два гибких шланга: для горячей и холодной воды. Шланги фиксируют гайками, расположенными на их концах

Под каждой гайкой расположена прокладка, с которой следует обращаться осторожно. Нужно проследить, чтобы она располагалась под гайкой равномерно, без перекосов. Гайку закручивают сначала вручную, а затем осторожно подтягивают рожковым ключом

Не следует прилагать слишком больное усилие, поскольку края металлических элементов могут повредить резиновую прокладку, а это вскоре приведет к протечке

Гайку закручивают сначала вручную, а затем осторожно подтягивают рожковым ключом. Не следует прилагать слишком больное усилие, поскольку края металлических элементов могут повредить резиновую прокладку, а это вскоре приведет к протечке. Гибкие шланги, ведущие к смесителю, следует правильно подобрать по длине

Слишком длинными шлангами пользоваться неудобно, а чрезмерно короткие придется натянуть, они вскоре сломаются

Гибкие шланги, ведущие к смесителю, следует правильно подобрать по длине. Слишком длинными шлангами пользоваться неудобно, а чрезмерно короткие придется натянуть, они вскоре сломаются

В нижней части смесителя находятся два небольших отверстия, в которые необходимо вкрутить предназначенные для них шпильки. После этого на смеситель надевают большую круглую прокладку, предотвращающую протечки в месте соединения смесителя с раковиной.

Затем смеситель устанавливают в отверстие раковины, с нижней стороны на шпильки надевают лунообразные прокладки и фиксируют положение устройства с помощью специальной шайбы и гаек.

Большое значение при этом имеет длина гибких армированных шлангов, соединяющих водопроводную систему и смеситель. Чрезмерно длинный шланг будет некрасиво провисать, а короткий шланг будет установлен в натянутом виде и скоро испортится. В любом случае гибкие шланги монтируют на смеситель до того, как поставить его на раковину.

Установить сливной сифон можно как до монтажа раковины к стене, так и после него. Иногад сначала монтируют часть сифона, затем ставят раковину, потом присоединяют стакан и прочие элементы

Чтобы выполнить монтаж сифона, необходимо установить на сливное отверстие специальную накладку. По центру накладки ставят длинный винт. Внизу монтируют приемный патрубок, не забывая о специальном резиновом уплотнителе. Затем накладку с патрубком соединяют посредством винта и затягивают отверткой.

На этом этапе также следует помнить о том, что усилие должно быть достаточным, но не чрезмерным, чтобы не повредить детали. Затем на патрубок надевают конусную прокладку и фиксируют ее гайкой. После этого прикручивают верхнюю часть и крышку сифона. Иногда часть сифона удобнее монтировать после того, как раковина установлена на положенном ей месте.

Установка чаши умывальника

Существует определенная последовательность действий в том, как установить умывальник. После того как винты-саморезы были вкручены, нужно удостовериться в надежности креплений. При их закручивании не следует прилагать больших усилий, поскольку поверхность прибора может покрыться трещинами, а иногда и расколоться.

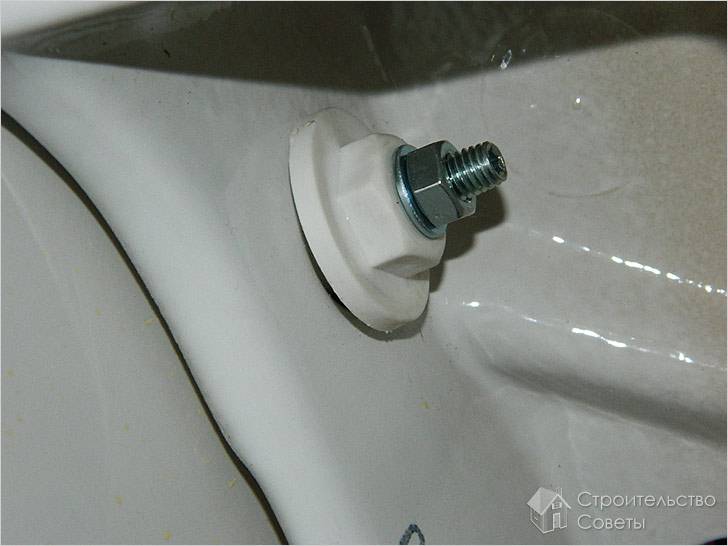

Раковину помещают поверх крепежных шпилек. Надевают на винты-саморезы уплотнительные вкладыши и шайбы, а потом все неспешно стягивают. Прибор дополнительно закрепляют клипсами или герметиком. Домашнему умельцу, занимающемуся монтажом умывальника, при закручивании шайб нужно добиться того, чтобы чаша не раскачивалась.

Места, где имеются крепежные элементы, нужно задекорировать, надев на них заглушки. Чтобы предотвратить образование плесени в случае попадания влаги в зазор между стеной и умывальником, это место дополнительно обрабатывают силиконовым герметиком, предназначенным для сантехнических работ.

Пошаговая инструкция по монтажу консольной раковины

При установке консольного приспособления соблюдают технологическую последовательность. Для монтажа понадобятся такие материалы и инструменты:

• дрель со сверлами по бетону;
• лазерный уровень;
• рулетка, маркер;
• набор гаечных ключей;
• крепежные элементы (дюбели, саморезы);
• уплотнительная лента;
• герметик.

Крепления для подвесной раковины представляют собой сварные заготовки разных форм. Более надежную фиксацию обеспечивают детали, имеющие вид рамок. Модели нестандартных форм поставляются вместе с металлическими кронштейнами. Перед началом работ проверяют, выдержит ли стена нагрузку. Если гвоздь легко входит в материал, то увеличивают размер креплений или устанавливают каркас.

Консольная раковина.

Предварительная разметка поверхности

При выполнении разметки учитывают следующее:

1. Расположение и высоту мойки. При расчете параметра ориентируются на удобство применения оборудования. Стандартной считается высота 85 см, она подходит для человека ростом 160-180 см. На нужном уровне чертят горизонтальную линию, являющуюся верхней границей прибора. Под прямым углом к полу проводят 2 черты, расстояние между которыми должно быть равно ширине умывальника.
2. Расположение межплиточных стыков. Чтобы подвесная раковина выглядела эстетично, необходимо чтобы крепежные элементы совпадали со швами. При выполнении разметки используют уровень.

Проделывание отверстий под крепеж

Для введения кронштейнов, чашу переворачивают. После установки крепежа уровень пододвигают к горизонтальной линии. На стене отмечают места фиксации. В полученных точках дрелью сверлят отверстия размером на 1-2 мм меньше диаметра ножки дюбеля. Для надежной сцепки их заполняют клеем. Далее вбивают полимерные дюбели, в которые ввинчивают саморезы. Чтобы сверло не смещалось, на плитку наклеивают малярную ленту.

Сверление отверстий для раковины.

Монтаж чаши раковины

Перед тем как закрепить раковину в ванной к стене, проверяют надежность кронштейнов. Шпильки вводят в установочные отверстия чаши. Саморезы снабжают прокладками и гайками, которые затягивают до тех пор, пока умывальник не примет нужного положения. Стык прибора со стеной промазывают герметиком. При ввинчивании крепежа прилагают умеренные усилия.

В противном случае поверхность приспособления повредится. Места введения саморезов необходимо закрыть заглушками.

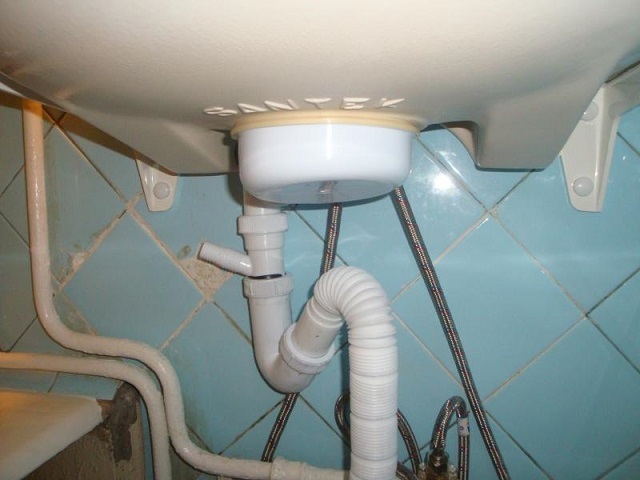

Подключение сифона к коммуникациям

Процесс монтажа сливного устройства включает такие этапы:

1. Фиксация раструба. На отверстие устанавливают резиновый уплотнитель, позволяющий получить герметичное соединение, решетку и прижимной болт. Прокладка не должна смещаться во время вкручивания винта.
2. Сборка сифона. Раструб соединяют с колбой и гибкой трубкой. Последнюю вставляют в отвод канализационной трубы, используя манжеты или резиновый уплотнитель.

Подключение сифона.

Процесс установки смесителя

Кран монтируют, перед тем как повесить раковину на стену, т.к. после фиксации мойки устанавливать его сложно. Монтаж выполняют так:

1. К корпусу смесителя подключают гибкие водопроводные трубки. С помощью этих элементов прибор прикрепляют к умывальнику и системе водоснабжения. Для герметизации стыков используют уплотнительную ленту.
2. В отверстие раковины вводят гибкие шланги, надевают на них полукруглые прокладки. Конец с резьбой подсоединяют к смесителю, с прижимной гайкой — к трубам. Если размеры патрубка и шланга не совпадают, используют переходную манжету.
3. Тестируют систему. Для этого возобновляют подачу воды, осматривая соединения. Если течь отсутствует, монтаж выполнен правильно.

Монтаж навесной раковины с тумбой

Этот вариант хорош тем, что в тумбу можно спрятать всю сантехническую подводку.

На необходимой высоте проводим горизонтальную линию по уровню. Примеряем тумбу, смотрим, как она будет совмещаться с сифоном и смесителем. Если нужно, сразу отмеряем и просверливаем в задней стенке дополнительные отверстия под сантехнику. Теперь устанавливаем кронштейны и на них тумбу. Как крепятся кронштейны мы рассказывали выше.

Раковина с тумбой

Сверху устанавливаем умывальник, подсоединяем к нему сифон и канализацию. Если модель чаши предусматривает дополнительное крепление к стене, то сверлят отверстия в нужных местах и затягивают анкерные болты. Либо приклеивают к стене раковину силиконом для большей надёжности.
