Врезка в газовую трубу: как врезаться под давлением, как сделать врезку без сварки, как подключиться

Подключение к магистрали

Наличие газа в квартире или доме значительно облегчает создание комфортных условий проживания. Поэтому этим природным топливом обеспечивается большее количество зданий жилого сектора.

Для присоединения помещения к трубопроводу, подключения плиты, колонки, газового отопительного котла составляется специальный проект технических условий. Документы для этого проекта могут немного различаться, это зависит от особенностей объекта подключения.
Компания, являющаяся поставщиком, проверяет предоставленные документы, рассмотрение может длиться один месяц.
Следующий шаг – непосредственно подключение. Оно проводится квалифицированными специалистами. Устанавливаются счетчики с пломбами, заключается договор на поставку топлива.

Если нужно подключить после отключения из-за долгов, также следует обратиться к поставщику. Но сначала нужно погасить долги. Возможно, одновременно будет проводиться установка счетчика или его замена, сколько стоит работа, нужно узнать у исполнителей.

Оцинкованная сталь

Такой материал намного устойчивее к коррозии, что значительно продлевает нормативное время. Наиболее значимым деструктивным фактором здесь выступают только сварное соединение, если по каким-то непонятным причинам монтаж производится сваркой. На фото – водогазопроводные стальные трубы.

На деле такой метод монтажа запрещен: цинк по время сварки полностью выгорает, соответственно, швы остаются совершенно беззащитными перед ржавчиной.

Зарастают изделия из оцинкованной стали намного медленнее. Во-первых, гладкость стенки намного выше, во-вторых, собственно «мусора» – частичек ржавчины, окалины, песка намного меньше. Но если в системе водопровода краны открываются не полностью, и не создается достаточно плотного потока воды, окалина и песок могут скапливаться.

Сроки службы изделия по ГОСТ таковы:

стояки и подводки в системах холодного водоснабжения эксплуатируются в течение 30 лет;
срок службы стальных труб отопления в доме с закрытой системой составляет 20 лет;
открытая отопительная система прослужит 30 лет.

Газопровод сооружать из оцинкованных труб допускается. Но еще есть нюанс: в отличие от водопроводных систем газопровод должен быть неразъемным, что предполагает сварку. А соединение уничтожает цинк в месте соединения. С другой стороны, газопроводные, как и водопроводные водоводы, покрываются полимерной краской, что предупреждает коррозию.

На деле оцинкованные стальные трубы и водопроводные, и для отопления служат по 50–70 лет.

Как осуществить врезку в газовую трубу

В наше время сложно представить себе жилой дом – частный или многоквартирный – который не был бы подключен к газу. Благодаря этому замечательному веществу мы можем готовить пищу и точно не замерзнем. Однако же газ сам по себе в дом поступать не может, и слава Богу, для него нужен специальный путь – газопровод. А для того, чтобы он был, необходимо врезаться в газовую трубу.

В нашей стране самовольный процесс врезки в газовую трубу запрещен категорически, но количество желающих сделать всё своими руками и против закона никак не уменьшается. Между тем дело это опасное и часто заканчивается смертельным исходом, именно поэтому, а не потому что государство жадное, самовольная врезка и запрещена. Домашним мастерам и нонконформистам, идущим против системы, предлагаем немного теории.

Газопровод – это средство транспортировки и хранения газа. В зависимости от миссии газопровода конструкции могут быть разными: например, для транспортировки газа на большие расстояния оборудуются мощные сети, и газ в них идёт под высоким давлением. Вот уж с ним точно не стоит экспериментировать – очень большая дыра может оказаться на месте не только доморощенного умельца, но и самого подключаемого дома. Тут лучше связаться со специальными службами, которые умеют работать с такими системами.

От любой мощной сети ответвляются более мелкие распределительные трубы, давление в которых ниже, чем в магистральных. Однако все равно оно может разниться – от низкого до высокого. Врезаться в такую трубу можно уже и своими силами, но все-таки лучше обратиться к специальным службам, если нет понимания того, что нужно делать, и знания техники безопасности.

Подробнее о механизме врезки

На профессиональном языке врезкой называется присоединение к работающей транспортирующей газ трубе новой трубы. Подобное соединение может пройти даже без отключения газа, однако в данном процессе есть масса нюансов, которые необходимо учитывать, чтобы, как бы пафосно это не звучало, не отдать свою жизнь за подключение дома к газовой магистрали.

Существует два вида врезки:

холодная: именно в данном случае основной трубопровод работает без каких-либо изменений – объем и давление подачи остаются на прежнем рабочем уровне;
традиционный способ – сварка: этот способ проверен временем и отличается высокой надежностью, однако для работ требуется определенная квалификация и специальный доступ у исполнителя.

Традиционно трубы газопровода металлические, потому и используется сварка – ведь только она может дать максимально герметичное и прочное соединение. Однако в настоящее время для подключения домов к газопроводу и монтажа инженерных сетей часто используются трубы из полиэтилена низкого давления. Для врезки в подобные трубы необходимы заводские, соответствующие ГОСТу, фитинги – соединительные элементы. Разумеется, при монтаже ответвлений без нагревания не обойтись, поэтому этот процесс в любом случае сохраняет высокую опасность.

Существуют общие правила для проведения работ по врезке в газовую трубу под давлением.

Во-первых, врезка в сеть с низким давлением должна происходить при показателях не выше 80 мм вод.ст., но и не ниже 20.

Во-вторых, при работе с сетями с высоким или средним давлением, давление сначала должно быть снижено до допустимого уровня. Если это невозможно, то необходимо найти специальное оборудование, позволяющее работать при нестандартных обстоятельствах.

В-третьих, работы без снижения давления по закону могут проводить только организации, имеющие разрешение на ведение подобного вида деятельности (часто даже должен быть специальный разряд).

В-четвертых, сварка и резка газом должны осуществляться на участках с давлением от 40 до 150 кг/см – и этот коридор должен соблюдаться в период всего рабочего процесса.

Ну и самое главное – будет лучше, если все работы Вы доверите профессиональным организациям, которые имеют необходимый опыт, квалификацию и, при необходимости, разряд. Да, вам придется отдать определённые деньги, но это не дороже жизни. Да и даже если вам удастся самостоятельно врезаться и остаться в живых, первая же проверка выявит незаконное соединение. Что дальше? Оплата ворованного газа, штраф, дача показаний, наложение уголовной ответственности вплоть до срока – в зависимости от того, насколько вы навредили незаконной врезкой. И трубу отрежут, так что все труды пойдут насмарку.

Соединение системы частного дома с газопроводной магистралью

Для того, чтобы сделать врезку в магистраль, вам предстоит выполнить следующие мероприятия:

удалить с места предполагаемого соединения мусор, ржавчину, краску;
провести разметку. Там, где будет врезка, поставьте отметки.
проделать отверстия. При тавровом способе – два, при катушечном – одно;
обработать щели глиной. Причём начинайте это делать, ещё проводя рассекание поверхности. Так вы минимизируете риск воспламенения/горения газа. Готовые отверстия как можно быстрее закройте сделанной из глины и асбеста специальной заглушкой. Охладите обработанные поверхности;
установить отключающее приспособление. Его монтаж выполняется после полного охлаждения металла таким образом: откройте заглушку и извлеките фрагмент вырезанной трубы. Затем поместите в образовавшуюся щель отключающее устройство. Выглядит оно в виде торбочек из вязкой глины, а также набора дисков из резины и дерева. При использовании таврового способа будет две щели.
установить патрубок. Через него будет подключаться газовая труба частного дома к основной магистрали. Прежде, чем проделать в заглушке дыру и смонтировать патрубок, убедитесь в правильности диаметров: вполне возможно, что ранее выполненную разметку придётся подкорректировать. Если необходимости в этом не будет, проделайте дыру, установите патрубок, заварите стыки и закройте размещённую на патрубке задвижку;
заделать отверстия и приварить новую трубу. Прежде всего, удалите остатки металла, которые появились во время проделывания основной щели. Затем состыкуйте трубу с патрубком, обработайте глиной и заварите. Проверьте с помощью мыльного раствора герметичность сварочного шва.

Готовые стыки труб проверяют на утечку при помощи мыльной пены

Если утечки не будут зафиксированы, приступайте к выполнению заключительных работ. Под таковыми подразумевается засыпка траншеи. Несмотря на кажущуюся простоту, её проведение также регламентируется нормативными документами. В них, в частности, оговорено, что:

Вокруг узла врезки, трубы и шарового крана насыпается мягкий грунт слоем, толщина которого должна превышать 20 сантиметров, после чего производится его уплотнение.

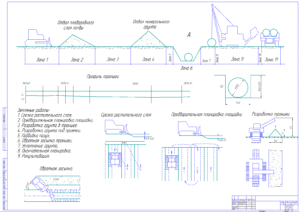

При окончательной засыпке грунта в траншею и котлован бульдозером наезд такой тяжёлой техники на наземную часть шарового крана, узел врезки и сами трубы должен быть исключён.

По окончании строительства необходимо заключить договор с региональной газовой службой на поставку голубого топлива, а также на аварийно-диспетчерское и техническое обслуживание. Газопровод принимает представитель этой же организации. Пусконаладочные работы в обязательном порядке завершаются составлением двустороннего акта с последующей пломбировкой аппаратуры контроля.

Кол-во блоков: 10 | Общее кол-во символов: 14998 Количество использованных доноров: 3 Информация по каждому донору:

http://energomir.biz/gazosnabzhenie/gazoprovod/vrezka-v-gazoprovod.html: использовано 1 блоков из 3, кол-во символов 1197 (8%)
http://TrubaMaster.ru/gazovye/kak-vrezatsya-v-gazovuyu-trubu.html: использовано 4 блоков из 6, кол-во символов 7486 (50%)
https://remoskop.ru/montazh-vnutrennego-gazoprovoda-chastnom-dome.html: использовано 5 блоков из 6, кол-во символов 6315 (42%)

Снять БЛОКИРАТОР за МИНУТУ (видеокурс от Штольца) (Все страницы)

ФОРМА И ПОРЯДОК НАПРАВЛЕНИЯ Адвокатский запрос должен соответствовать указанным в Законе требованиям, содержать определенную форму и необходимые реквизиты. Адвокатский запрос должен содержать: реквизиты договора об оказании юридической помощи; название органа, куда направляется запрос; адвокатские реквизиты; наличие ордера либо доверенности; законодательные нормы, согласно которым направляется адвокатский запрос; пояснения о запрашиваемых сведениях; ФИО клиента, в чьих интересах направляются адвокатские запросы; номер дела; способ передачи запрашиваемой информации; подпись адвоката в запросе; прилагаемые документы (если имеются) и др.

В КАКИХ СЛУЧАЯХ ВОЗМОЖЕН ОТКАЗ В ПРЕДОСТАВЛЕНИИ ЗАПРОШЕННЫХ СВЕДЕНИЙ. Причин для отказа в предоставлении сведений по адвокатскому запросу может быть несколько: должностное лицо не располагает запрошенной информацией; не соблюдены требования относительно формы, порядка оформления и направления адвокатского запроса; запрошенная информация имеет статус информации, доступ к которой ограничен; в случае особого порядка предоставления информации по адвокатскому запросу.

К специалисту необходимо обратиться в таких случаях: ДТП; залив жилья; определение размера упущенной выгоды; пожар; вред, нанесенный вандалами; нанесение вреда имуществу; разрешение имущественных споров; нанесение вреда зеленым насаждениям; оказание некачественных услуг и.

Оценка начинается с выезда специалиста на объект. Он осматривает состояние имущества и делает несколько фотоснимков, которые служат надежным доказательства. Оценщик тщательно просчитывает количество и размер затрат.

Обеспечение безопасности

Следующий этап выполняется силами приглашенной бригады. Прежде чем подключаться к газопроводу, нужно:

составить схему углов подключения;
выбрать способ врезки, рассчитать порядок и метод снижения давления, определить способы поддержки показателя на нужном уровне;
рассчитать и отобрать нужное количество материалов, инструментов, спасательных и защитных средств;
закрыть краны, задвижки, пробки на подключаемой трубе;
запастись требуемым количеством воды, чтобы предупредить возгорание или пожар.

Перед врезкой выполняют контрольное тестирование труб, подключаемой системы и выводов воздуха.

Подготовительные работы

Перед началом монтажа внутренних газопроводов необходимо подготовить площадку. Для этого придется согласовать работы с соответствующей организацией. Согласование монтажа газопровода выполняется в следующем порядке:

Подготовительные работы перед строительством газопровода

Написать заявление в компанию, которая следит за газовым хозяйством.
Специалист вынесет вердикт о возможности проведения тех или иных работ.
Если работы будут разрешены, то специалист составит смету на их выполнение.

Разрешения на монтаж газопровода выдаются согласно СНиП 2,04,08–87 и «Правилам безопасности в газовом хозяйстве». Подготовка, согласование и составление проекта составляют значительную часть расходов.

II. ОБЩИЕ ПОЛОЖЕНИЯ

2.1. Технологическая карта разработана на комплекс работ по присоединению вновь проложенных трубопроводов водоснабжения и канализации в действующую сеть.

2.2. Работы по присоединению вновь проложенных трубопроводов водоснабжения и канализации в действующую сеть выполняются в одну смену, продолжительность рабочего времени в течение смены составляет:

где 0,06 — коэффициент снижения работоспособности за счет увеличения продолжительности рабочей смены с 8 часов до 10 часов, а также время, связанное с подготовкой к работе и проведение ЕТО, перерывы, связанные с организацией и технологией производственного процесса и отдыха машинистов строительных машин и рабочих — 10 мин через каждый час работы.

2.3. В состав работ, последовательно выполняемых при присоединении вновь проложенных трубопроводов водоснабжения и канализации в действующую сеть входят:

— проведение подготовительных работ;

— подключение с помощью тройника;

— подключение с помощью муфты;

Описание процесса

Естественно, что работы начинаются с подготовительного этапа, вне зависимости от того, сами ли вы будете врезаться в систему или выберете специализированную службу. Если последнее, то вам нужно обратиться в соответствующую инстанцию, оформить заявку, возможно, предоставить предусмотренный законом пакет документов. Решили подключать новую трубу своими руками? Значит, необходимо купить соответствующие материалы, подготовить систему и себя к запланированным работам. Итак, если подготовительный этап пройден успешно, начинаем врезку.

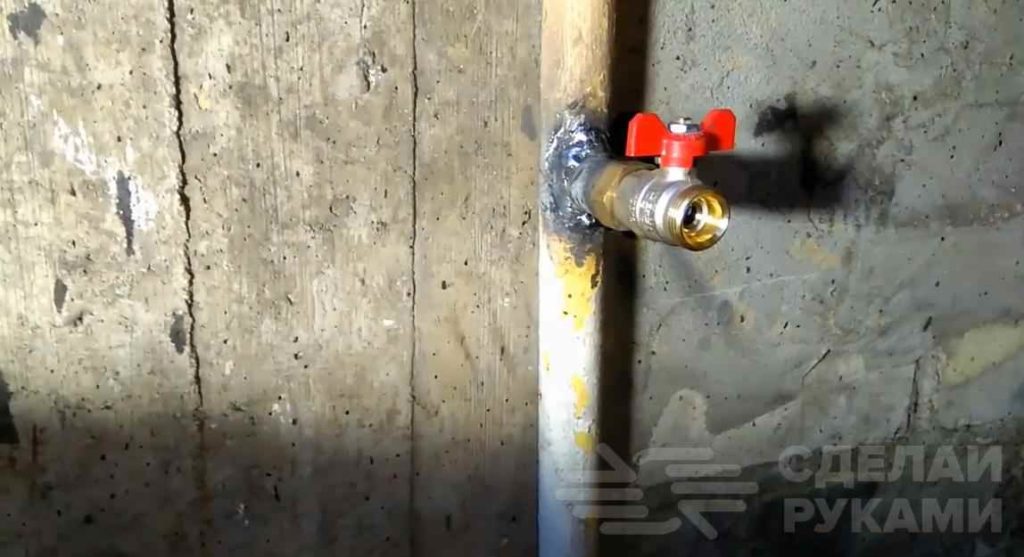

Соединение металлических систем

Очищение поверхности. Удалите с места, где наметили делать врезку, краску, мусор, ржавчину.
Разметка. Определите, где будет соединение, поставьте отметки.
Проделывание отверстий (при катушечном способе — 1, при тавровом методе — 2).
Обработка скважин. Щели следует обработать глиной, причем, начинать это процесс рекомендуется еще во время рассекания поверхности, дабы минимизировать риск горения/воспламенения просочившегося голубого топлива. Готовые отверстия максимально быстро нужно закрыть специальной (сделанной из асбеста и глины) заглушкой. Обработанное место необходимо охладить.
Монтаж отключающего приспособления. Когда металл охладится, заглушку можно открыть, чтобы извлечь из конструкции фрагмент вырезанной трубы. После устранения куска металла в щель помещают отключающее устройство, представляющее собой набор дисков из дерева и резины, а также торбочек с вязкой глиной. Если вы придерживаетесь таврового способа, то таких щелей будет две.
Установка патрубка. Когда отключающее приспособление покрыло щель, самое время приниматься за проделывание основного отверстия — под присоединяемую (новую трубу). Сверьте правильность диаметра, не исключено, что разметку придется подправить. Проделайте дыру, установите патрубок. Стыки патрубка с обеих сторон заварите, затем закройте на нем задвижку.
Заделывание отверстия. Итак, патрубок приварен, теперь нужно приварить новую трубу. Для этого сначала удалите остатки металла, появившиеся в результате проделывания основной щели. Вставьте их на свое место, обработайте глиной, и тоже заварите. Проверьте, не пропускает ли сварочный шов газ (при помощи мыла).
Присоединение новой трубы.

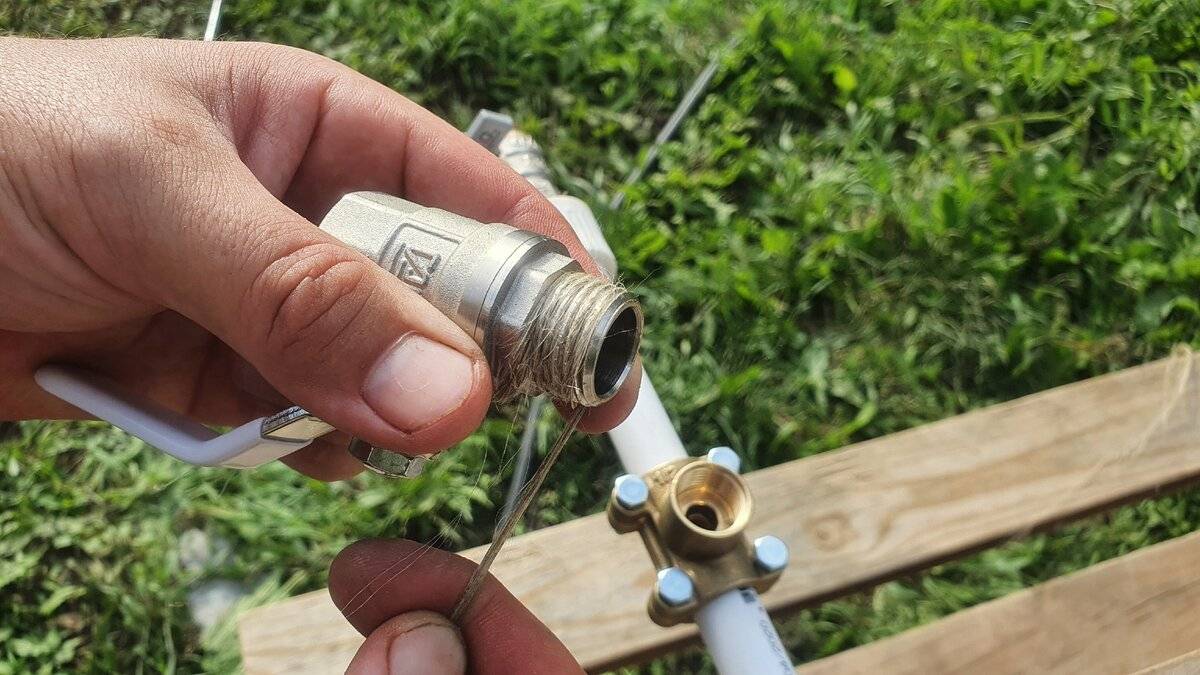

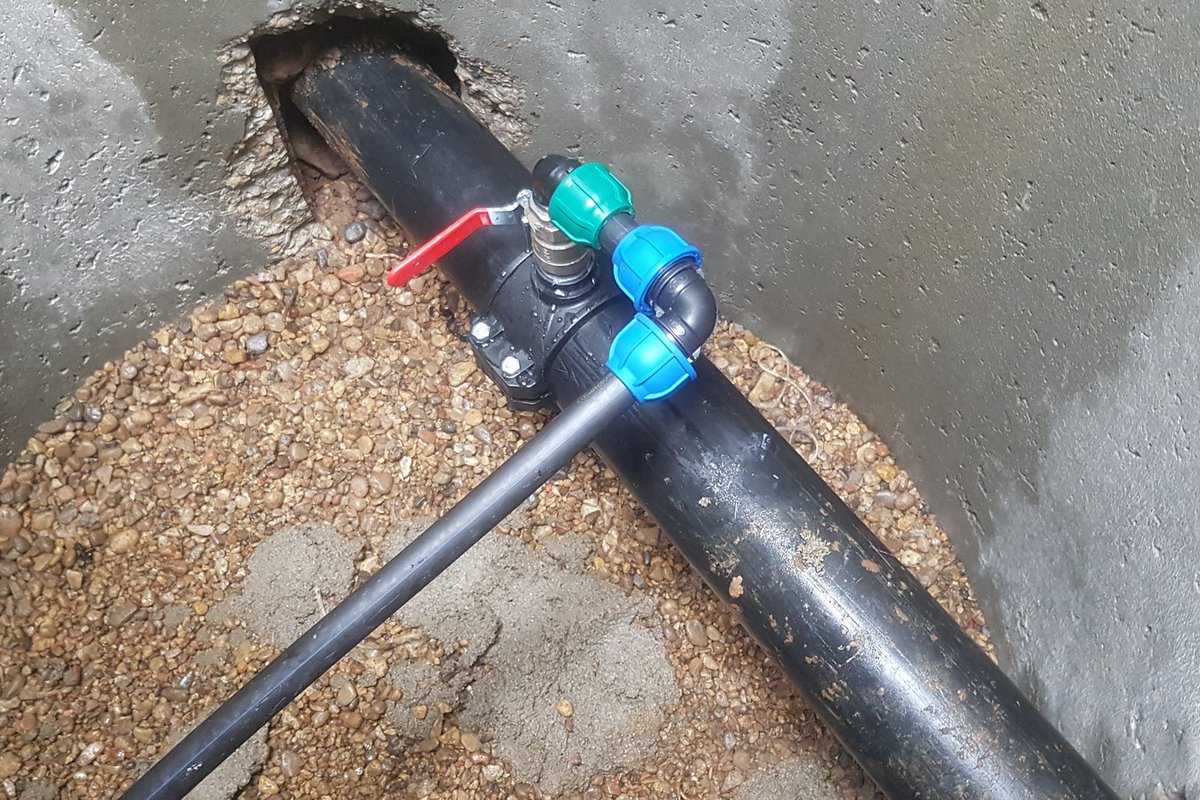

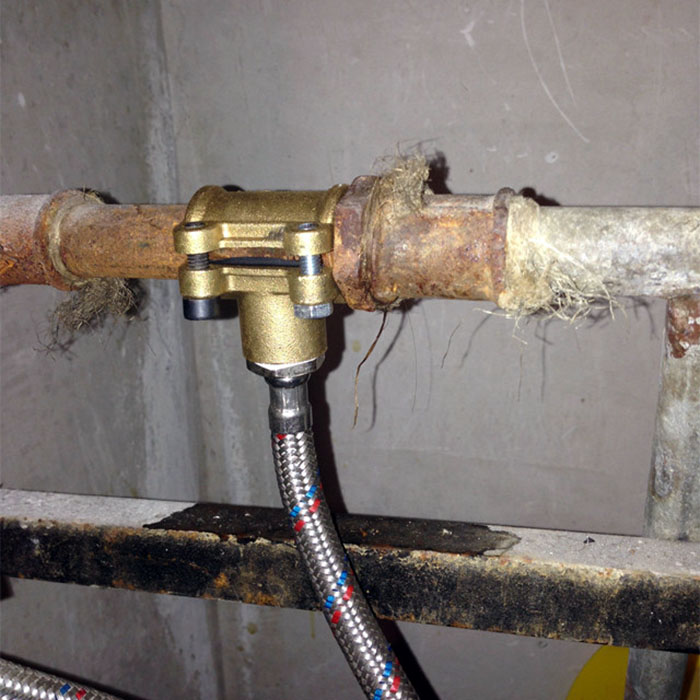

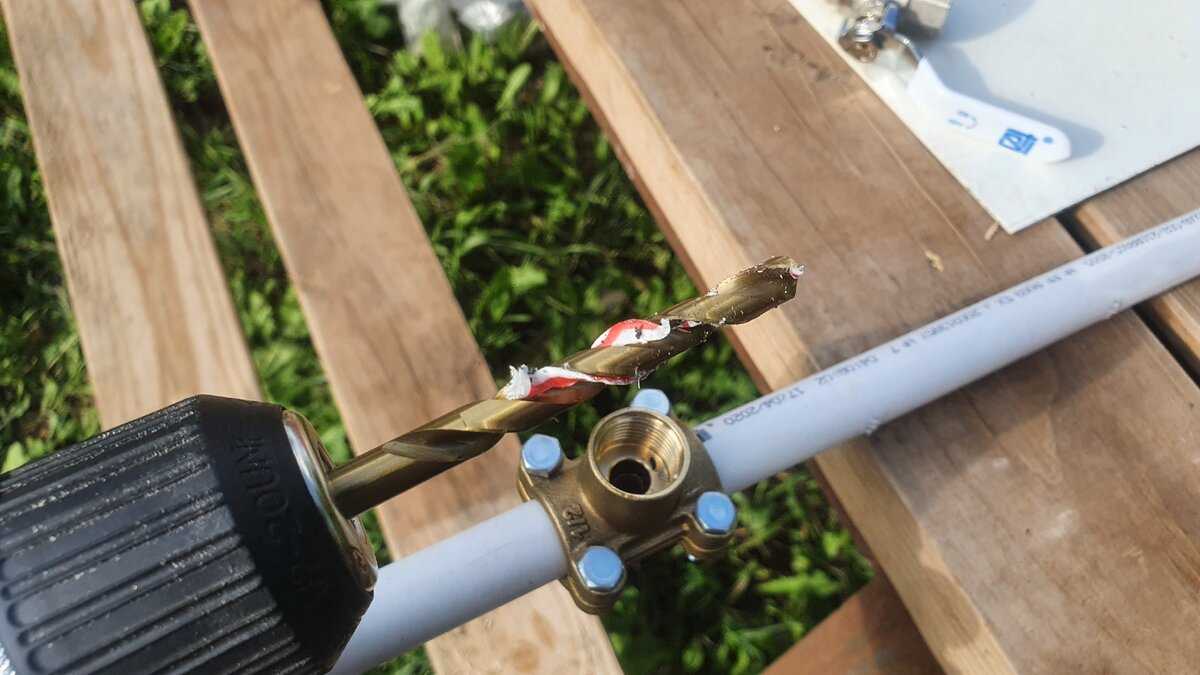

Врезка в пластиковую трубу

Все чаще для монтажа инженерных сетей используют пластиковые конструкции. Если вам необходимо подсоединиться к такой системе, что делать? Во-первых, радуйтесь, что процесс будет не более сложным, чем в случае с металлом. Во-вторых, четко придерживайтесь таких рекомендаций.

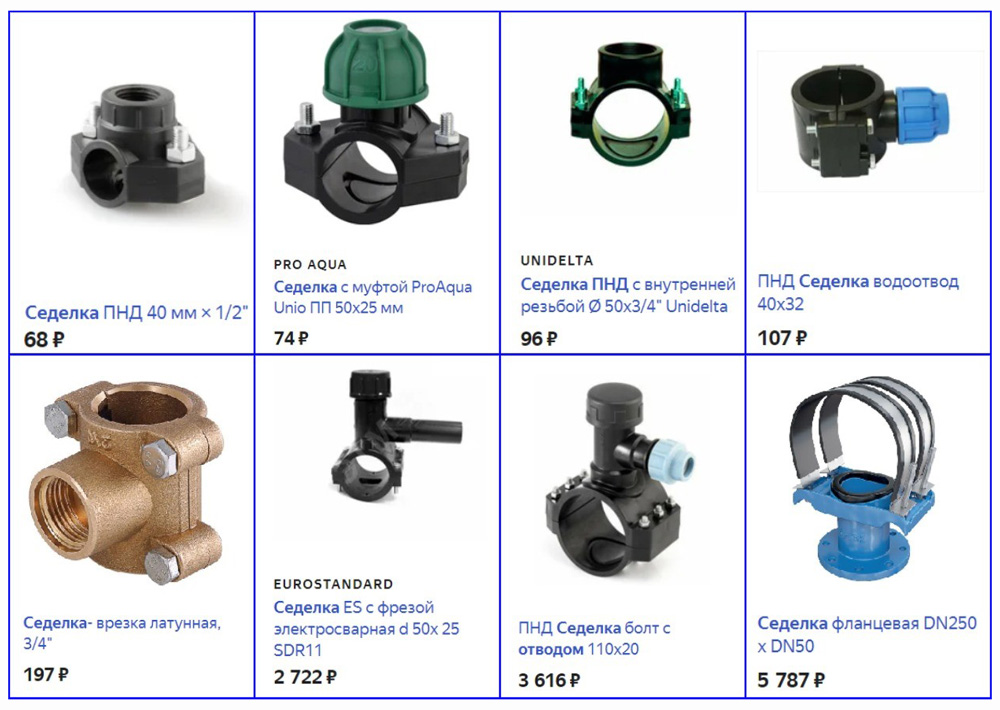

Купите качественные — заводские, соответствующие ГОСТу соединительные элементы (фитинги), в идеале — металлические. Используйте раструбное соединение и специальный клей для повышения надежности шва. Следите, чтобы место соединения было идеально герметичным, имело максимальную плотность. Вставку перед монтажом обработайте составом против коррозии.

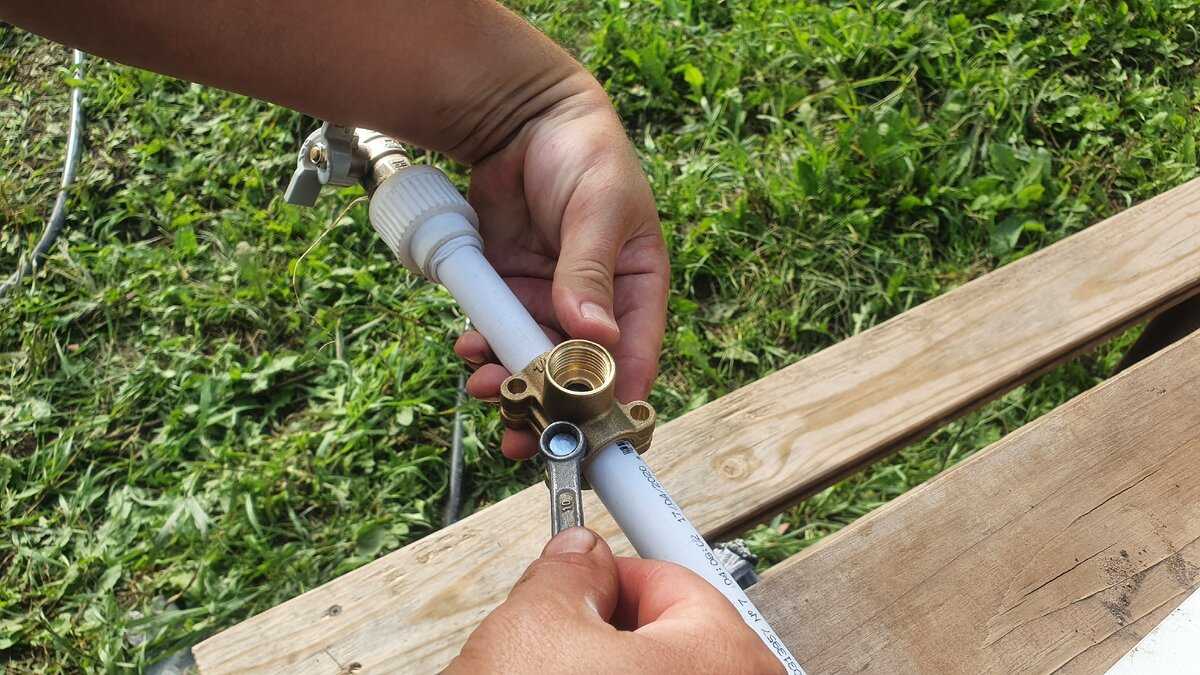

Как же осуществляется сама врезка в случае с пластиковыми сетями? Присоединение делается при помощи создания вставок, расположенных перпендикулярно к работающей системе. Длина вставок может варьироваться в пределах 70-100 см. Наращивание должно происходить при помощи пластиковых труб — на основе раструбно-контактного соединения. Что собой представляет данная технология? Стальную вставку разогревают (приблизительно до уровня 60 градусов). А на нее уже насаживают пластиковую конструкцию, причем, мгновенно и с силой. Если вы врезаетесь в систему со средним давлением, эксперты советуют подключить к «делу» и порошковый полиэтилен, дабы сделать соединение максимально прочным.

Врезаться в газовую трубу, безусловно, лучше с помощью профессионалов, однако, владея теорией, можно экспериментировать, между тем, решать только вам.

Техника монтажа газопровода

Автономная система газоснабжения

Работы начинаются с ввода трубы в здание. Для этого в наружной стене размещают футляр и сквозь него выполняют ввод. Уже внутри крепят стояк, расположенный в 20 мм от стен в вертикальном положении. Соединения на этом этапе выполняются при помощи сварочного аппарата.

Футляры должны располагаться во всех местах пересечения трубы с межэтажными перекрытиями, стенами и лестничными клетками.

Крепления газопровода необходимо устанавливать на расстоянии минимум 2 м друг от друга. Эти правила применимы для труб диаметром 25 мм. Они должны позволять выполнять ремонт и диагностику возможных в процессе эксплуатации повреждений. Конец каждого из креплений забивается в специальную деревянную пробку, находящуюся в стене. После этого место крепления заливают цементным раствором для придания дополнительной прочности.

Существует ряд правил выполнения сварочных работ:

Правила выполнения сварочных работ

Сварка может быть выполнена на трубах диаметром, не превышающим 150 мм и с толщиной стенок до 5 мм.
Дуговая сварка применяется, когда толщина трубы превосходит 150 мм или толщина стенки более 5 мм.
Перед выполнением монтажа необходимо подготовить трубы к сварке. Для этого их очищают от загрязнений.
К каждому сварному соединению должен быть обеспечен легкий доступ. Не допускается скрытие швов в стене или футляре.

Все соединения выполняются с помощью сварки. Резьбовые соединения допускаются лишь в местах установки запорной арматуры, приборов учета (счетчиков газа), соединения трубы со шлангом, ведущим непосредственно к газовому оборудованию.

Виды наказания

Подключение без официального разрешения газопровода в частном доме, срыв пломб с трубы должником может иметь впоследствии наказание как административное, так и уголовное.

Минимальные последствия для нарушителя – административная ответственность, штраф. Если штрафные суммы не выплачиваются своевременно, к ним будет добавлена еще и пеня за просрочку.
Но судебная практика знает примеры и уголовной ответственности. Горгаз может подать в суд на владельцев квартир, которые врезаются в газопровод, как на расхитителей природного топлива.
И штраф за врезку, и тюремное заключение не избавят от необходимости оплатить еще и пользование газом за время после совершения правонарушения. Взимается и плата долга.
Не всегда удается установить, когда последний раз проходила проверка газового счетчика. В таком случае за подключение плиты придется доплатить 35 000 рублей, а колонки – 45000 рублей. Если еще и работал котел для отопления дома, сумма доначисления составит 5000 рублей. Ставка оплаты за пользование природным топливом в таком случае – максимальная.
Срок до 5 лет грозит тем, кто решил самостоятельно снять заглушку, провести самовольную замену счетчика, врезаться в сеть, и вызвал своими действиями взрыв. Если газ непрофессионально подключить, пожаратрудно избежать. Взрыв может повлечь травмирование и даже смерть соседей.

Присуждение нарушителю тюремного заключения сроком до 5 лет определяется статьей 109 Уголовного Кодекса Российской Федерации.

Пожар в доме, смерть жильцов соседних квартир – самые серьезные последствия самовольной врезки. Следует помнить о том, что намного проще избавиться от долга, провести установку газового оборудования с помощью грамотных специалистов (пускай их услуги и платные), чем нести ответственность за такие страшные события.

Некачественно выполненное соединение газовых труб и оборудования легко нарушить одним неосторожным движением. А утечка газа может быть заметна не сразу, а только по мере опасного накопления вещества.

В итоге нарушитель будет от газопровода отключен повторно. И пользоваться газом он сможет только после выполнения всех наказаний (уплаты задолженности, штрафа, других сумм).

Какие бывают газопроводы

Газопровод – это специализированный газопровод, предназначенный для транспортировки и хранения определенных объемов голубого топлива. Он может иметь несколько конструктивных особенностей, которые различаются в зависимости от задач, поставленных перед магистралью.

Например, сети международного значения транспортируют огромные объемы газа на большие расстояния, поддерживая постоянное давление на высоком уровне. Именно поэтому любые эксперименты с системами газоснабжения неуместны и могут быть опасны не только для вас, но и для окружающих.

Это означает, что оптимальным вариантом работы с системой будет вызов соответствующих служб, специализирующихся на работе с газовыми коммуникациями, что соответствует требованиям законодательства.

Закачка в трубопровод должен осуществляться специалистом газовой службы, имеющим необходимый уровень допуска и соблюдающим все меры безопасности

Трубопроводы устроены так же, как кровеносная система человеческого тела. Их роль можно сравнить с ролью коронарных сосудов. А уже из центральных идут трубы регионального значения, по которым голубое топливо распределяется между потребителями.

Они меньше основных и поэтому давление внутри них намного ниже. Однако даже в таких газовых сетях возможны его скачки как в сторону уменьшения, так и в сторону увеличения.

Подключение к газовым коммуникациям происходит при наличии у организации специального разрешения. А можно попробовать провести электропроводку внутри своего дома своими руками. Для этого нужно просто знать четкую последовательность действий и придерживаться необходимых мер безопасности.

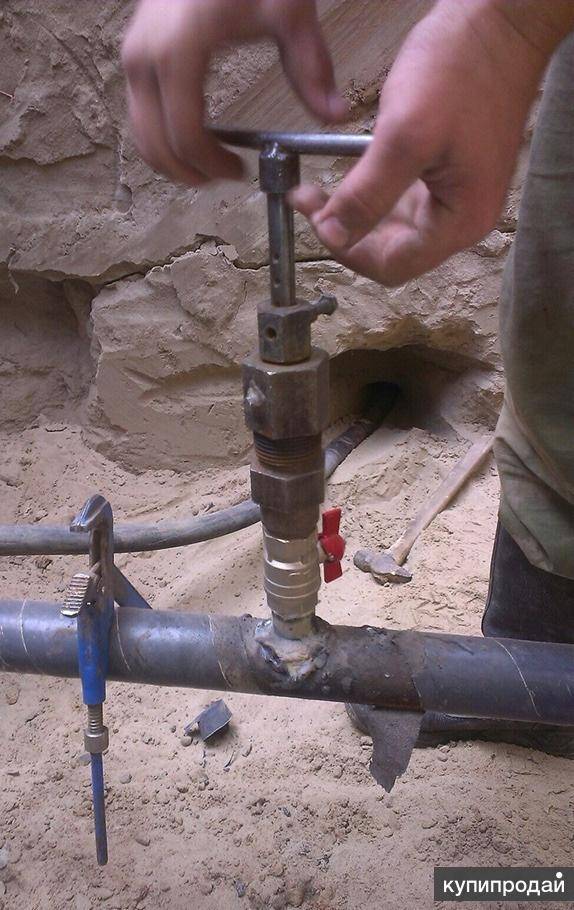

Виды и технологии врезок под давлением

Выбирая способы и технологии подключения к газопроводу, нужно опираться на ряд факторов. Присоединения бывают трех видов:

врезка под низким давлением;
под средним и высоким давлением с использованием специального оборудования;
с полным освобождением газа.

Мы рассмотрим второй вариант и технологии его подключения. Присоединение к новой сети под высоким давлением может осуществляться посредством холодной врезки и сварки.

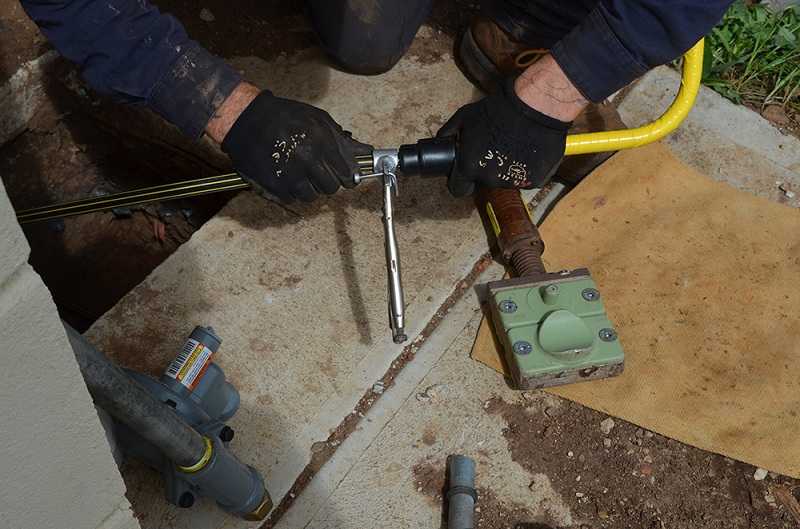

Холодная врезка

В этом случае работоспособность магистрального трубопровода остается почти неизменной, так как присоединение происходит без применения сварки.

Такой способ идеально подходит для того, чтобы присоединить новые дома.

Для этого варианта необходимо получить официальное разрешение, иначе такое действие может привести к тюремному заключению, а незнание нюансов выполнения работ – к летальному исходу или серьезным повреждениям человеческого здоровья.

Сварка

Этот способ проще и не так опасен. Он проверен многими годами использования, тем не менее человек, выполняющий присоединение, должен обладать высоким уровнем квалификации и также, как и в первом случае, специальным разрешением.

Порядок действий

Присоединение газопроводов к газовым сетям

Монтаж газопровода начинается с измерений всех необходимых размеров. На основании полученных данных специалисты составляют проект будущей газовой сети.

Следующим этапом можно считать согласование проекта в организации по надзору за газовым хозяйством по месту нахождения здания.

После согласования необходимо заказать изготовление необходимых по проекту деталей, купить расходные материалы и доставить все это к месту проведения сборки.

Когда все части конструкции готовы и доставлены на строительную площадку, можно приступать непосредственно к работе. При прокладке труб невозможно будет использовать газовое оборудование, потому предстоит заранее обеспокоиться альтернативным методом отопления или приготовления пищи на момент проведения работ.

Техническая проверка газопровода операторами

Проверку газопровода выполняют с помощью специальных приборов, в строгом соответствии с производственной инструкцией. Добиться максимально точных результатов обследования и провести качественный ремонт, который ликвидирует возможность возникновения аварийной ситуации можно при нескольких погодных показателях: талый грунт, тепло и сухость.

Обследование проводится бригадой, в состав которой входит как минимум три оператора: двое, идущие впереди, проверяют изоляционное покрытие, передают третьему о возможных местах нарушения герметичности.

В ходе обследования:

трасса газопровода полностью подвергается тщательной проверке на герметичность;
газовые трубки и колодцы газопровода проверяются на возможную загазованность;
подвергаются тщательному осмотру колодцы имеющихся, в диапазоне 15 см от газопровода, подземных коммуникаций: подвальных помещений, коллекторов и шахт.

Обследование проводится по схеме трассы газопровода, которая должна быть у одного из операторов. Все выявленные неполадки, утечки устраняются немедленно, в аварийном порядке.

Следует помнить о том, что в целях обеспечения безопасности и повышения точности исследований, работы по обследованию газопровода расположенного вдоль транспортной магистрали ведутся во время минимальной интенсивности движения транспортного потока. На операторах должны быть специальные сигнальные жилеты.

При обнаружении дефектов и нарушений изоляционного слоя труб требуется техническое обследование этого места. Для проведения этой процедуры необходимо вырыть шурф. Также шурфы нужны в точках, где из-за большого количества индустриальных помех невозможно использовать приборы.

Также для выявления возможных нарушений герметичности газопровода бурят скважины, в которых для установления факта утечки и скопления газа используются специальные устройства. Необходимо помнить, что применение огня при исследовании устья скважины на момент присутствия в ней газа, возможно только на расстоянии не менее 3 метров от сооружений и зданий.

Более технологичным способом проверки системы газопровода на герметичность является его опрессовка.

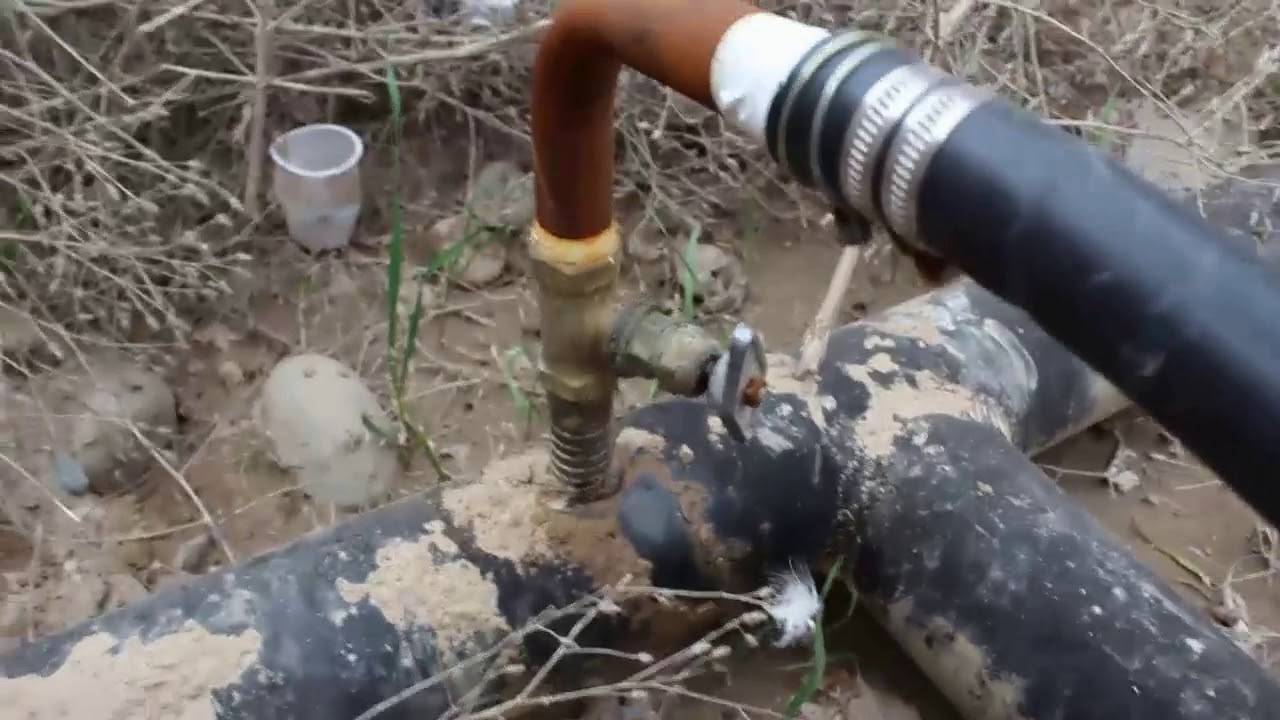

Особенности врезки в металлический газопровод

Врезку в центральную ветвь из металлических труб проводят после составления эскиза будущих работ и подготовки всех материалов, которые пригодятся в процессе исходя из выбранного способа присоединения.

В первую очередь делают очистку рабочей поверхности. При этом удаляют абсолютно все лишнее с места, выбранного для подключения к газопроводу: мусор, краску, ржавчину. Далее, проводят разметку места врезки, проставляя отметки. Делают необходимые отверстия.

После этого хорошо обрабатывают скважины. Во время рассечения поверхности трубы щели тщательно обмазывают глиной. Это требуется для минимизации риска воспламенения сочащегося газа во время проделывания разреза.

Проделанные отверстия как можно скорее закупоривают асбестово-глиняной заглушкой, а место, подвергшееся обработке, быстро охлаждают.

Соединение труб следует выполнять так, чтобы добиться предельно точного пересечения осей трубопроводов

Следующим этапом работ будет монтаж отключающего устройства. После остывания металла вынимают заглушку, дабы иметь возможность вынуть из газопровода участок отрезанной трубы. Теперь, в образовавшуюся щель устанавливают отключающее устройство. Оно состоит из комплекта резиновых и деревянных дисков и мешочков, наполненных глиной вязкой консистенции.

Далее устанавливают патрубок. Закрыв отверстие отключающим устройством, начинают проделывать основное отверстие, предназначенное для подключения новой трубы. В первую очередь необходимо сверить соответствие диаметра, поскольку иногда разметку приходится корректировать.

Далее делают отверстие и монтируют патрубок. Его стыковые соединения заваривают сваркой с двух боков и закрывают задвижку, имеющуюся на нем. После заделывают отверстия.

Завершив монтаж патрубка, приступают к привариванию новой трубы. Перед этим удаляют металлический шлак, образовавшийся после проделывания основного отверстия. Очистив поверхность трубопровода, устанавливают новую трубу в отверстия и, обмазав глиной, делают сварочные швы.

Далее берут водный раствор мыла и тщательно промазывают им новые швы, убеждаясь в их герметичности и отсутствии утечки голубого топлива.

Стыки труб следует тщательно проверить на отсутствие утечки голубого топлива посредством смазывания их раствором мыла с водой

Если утечка газа не наблюдается, приступают к завершающему этапу работ, то есть, засыпают траншею. Однако, это не такая простая операция, как кажется, на первый взгляд. Засыпка траншеи тоже должна осуществляться в соответствии с нормами, приведенными ниже:

по окружности места врезки шарового крана и соединительной трубы необходимо произвести засыпку мягкого грунта слоем толщиной более 20 см и уплотнить его;
окончательную засыпку траншеи грунтом категорически запрещено производить бульдозером либо иной тяжелой строительной техникой.

Наезд упомянутой техники на слой грунта, закрывающий место врезки, и трубы, идущие от него, а также на шаровой кран, выдающийся над поверхностью грунта, строжайше запрещен.

Выводы и полезное видео по теме

Видео демонстрирует проведение врезки под давлением в реальном времени без перекрывания газа:

Видеоролик о врезке в действующий газопровод высокого давления:

Пример произведения врезки в газопровод под давлением в видеоролике:

Имея общее представление о технических требованиях и порядке проведения работ по присоединению к газовой сети, будет легче ориентироваться во всех нюансах, а также контролировать работу компании, с которой заключен договор на подсоединение, станет проще.

Кроме того, пропадет абсурдное желание самостоятельно врезаться в газопровод, пригласив мастера на все руки в целях экономии.
