Схема телефонной розетки: подключение и установка

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Подключение телефонного разъема можно проводить без помощи специалиста

Но все же хоть и устройство не имеет высокого напряжения, при установке следует соблюдать осторожность и меры безопасности

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Схемы и способы подключения

Особенности подключения телефонных кабелей меняются в зависимости от вида розеток. К примеру, установка и подсоединение самых распространенных из них — RJ-11 и RJ-12 — имеют несколько нюансов:

В конструкции розетки бывает 2 и 4 контакта, отличающихся небольшими размерами. В центре обязательно должно находиться заглубление для жил питающего кабеля.
Телефоны подключаются к двум центральным контактам.
Для заглубления жил понадобится кроссировочный нож. Если его не оказалось, следует воспользоваться обычным.

Перед расправлением жил необходимо зачистить провод примерно на 4 см.
Во время скрытого монтажа специалисты советуют использовать кабель КСПВ с медной жилой. Кабель ТРП в этом случае не подходит — его лучше использовать как распределитель.

Подготовительные работы

Перед тем как выполнить установку или замену телефонной розетки, необходимо подготовить инструменты и материалы:

отвертка с ручкой, покрытой изоляционным материалом;
подрозетник;
кабель — пригодится в случае, если необходимо поставить новую розетку, а не просто заменить старую;
перфоратор;
непосредственно розетка;
нож;
несколько саморезов;
кусачки;
лента изоляционная;
мультиметр;
перчатки для защиты рук;
двухсторонний скотч;
карандаш и яркий маркер.

Набор инструментов может меняться в зависимости от способа установки.

Пошаговая инструкция

План действий по монтажу открытого типа выглядит примерно так:

Защитить руки, надев резиновые перчатки

Это важно: напряжение в сети порой достигает 110 – 120В.
Используя бокорез, очистить провод от изоляционного слоя примерно на 4 см. Действовать нужно аккуратно, стараясь не повредить жилы.
Используя мультиметр, определить полярность контактов. Хотя считается, что соблюдать правила полярности не обязательно.
Подсоединить контакты к проводникам.

Хотя считается, что соблюдать правила полярности не обязательно.
Подсоединить контакты к проводникам.

Подключить кабельные жилы. Закрепить с помощью специальных винтов.
В конструкциях с 4 контактами при подключении следует использовать 2 центральных.
Закрепить розетку на стене, используя скотч. Для большей надежности крепления лучше взять саморезы.
Надеть крышку.

Подключение скрытой розетки не имеет принципиальных отличий. Но в нем есть некоторые особенности:

Сразу отметить на стене разводку и месторасположение розетки.
Используя перфоратор, сделать отверстие для подрозетника. Для закрепления понадобятся саморезы.
Конструкция закрепляется в подрозетнике распорными винтами.
После окончания монтажа подключить электричество. Если все сделано правильно, розетка будет работать.

Устройства бывают двойными и одинарными. Двойные обычно устанавливаются в офисах — при условии, что есть необходимость в использовании двух телефонов одновременно. Подключаются они одинаково.

Старые и современные стандарты устройств

По мере совершенствования оборудования способы подключения телефонов к сети связи испытали ряд изменений. В первых моделях телефонных аппаратов подключение к линии связи осуществлялось и вовсе без применения розеток. Для создания замкнутого контура тока провода просто скручивали друг с другом, либо же соединяли любыми другими доступными способами.

В 80-х годах прошлого века соединения линий АТС осуществляли с помощью двухжильных медных проводов. А для обеспечения быстроразрывного подключения телефона использовали розетки и вилки стандарта РТШК-4. Эта аббревиатура расшифровывается как «розетка для телефонов штепсельного типа для четырех контактов».

Корпусы таких устройств оснащены защитным ключом – пластиковым соединением, позволяющим предупредить некорректную установку вилки в розетку

Конструкция РТШК-4 включает ключ и две пары контактов. Первая пара обеспечивает работу телефона в обычном режиме, вторая – позволяет подключать дополнительную линию при условии, что оба аппарата на одном телефонном номере.

На смену морально устаревшим моделям стандарта РТШК-4 в результате повсеместного распространения микропроцессорных технологий активно стало применяться оборудование Registered Jack, имеющее маркировку «RJ». Оно соответствует международному стандарту МЭК 60884-1 и 60669-1.

Современное стандартизованное оборудование для слаботочных цепей позволяет подключать в схему до четырех пар рабочих контактов

Подключение современных стационарных моделей телефонов для пользования на бытовом уровне осуществляют через розетки, оснащенные одной парой контактов. Корпуса таких устройств монтируются в полости пластикового модуля и обознаются символами RJ-11. Между двумя контактами, представляющими собой компактные металлические вилки, заглублены жилы питающего провода.

Модели стандарта RJ-11 рекомендованы для подключения аппаратов к телефонным магистралям линейного типа.

В центральной части пластикового модуля, именуемого манипулятором, расположены латунные контакты, через которые и создается электрическая сеть между телефоном и АТС

Для подключения двух аппаратов на отдельные линии и создании офисных мини-АТС используют устройства стандарта RJ-12 и RJ-14. Универсальные четырехжильные коннекторы подходят для большинства моделей телефонного оборудования.

Чтобы подключить сразу несколько приборов, нужно лишь собрать розетки последовательно в блоки, соблюдая при этом схему: первая линия присоединяется к контактам №2 и №3, а вторая – к №1 и №4. Устройства этой серии больше применяют для создания мини-АТС при обустройстве офисных помещений.

Такие модули в основном применяются, когда необходимо с новой телефонной проводкой скоммутировать винтажный эксклюзивный старый телефон

Не менее востребованы и модели, имеющие совмещенный разъем РТШК-4 и RJ-11. Установка переходник позволяет соединять вилки как старых, так и новых стандартов с линиями, оснащенных с применением современных технологий.

Главным отличием устройств стандарта RJ-25 является три пары рабочих контактов. По этой причине подключение такого оборудования может выполнять только квалифицированный специалист, хорошо разбирающийся в вопросах телефонии и электрики.

Разъем RJ-45 имеет четыре пары контактов, но для создания электрической цепи задействуются только два контакта, расположенные ближе к центру

При подключении факсов, модемов, компьютерных систем и других сложных устройств приборов связи применяют также стандарт RJ-45

При подключении устройств стандарта RJ-45 главное внимание уделяют соответствию пластмассовых ключей

Несмотря на конструктивные различия старых и новых стандартов, штекеры устройств обладают схожими разъемами и габаритами. Соединение прибора с сетью осуществляется только через два контакта. Только у современных моделей задействуются лишь средние контакты.

Желающим ознакомиться с особенностями подключения поможет галерея фото:

Галерея изображений Фото из Корпус розетки представляет собой пластиковую коробочку, устанавливаемую на стенку саморезами или любую другую ровную поверхность с применением двухстороннего скотча

Розетка предназначена для подсоединения телефонного провода со штекером типа RJ-12

Для подсоединения телефонного кабеля механизм розетки оснащен винтовыми зажимами, предназначенными для крепления отверткой

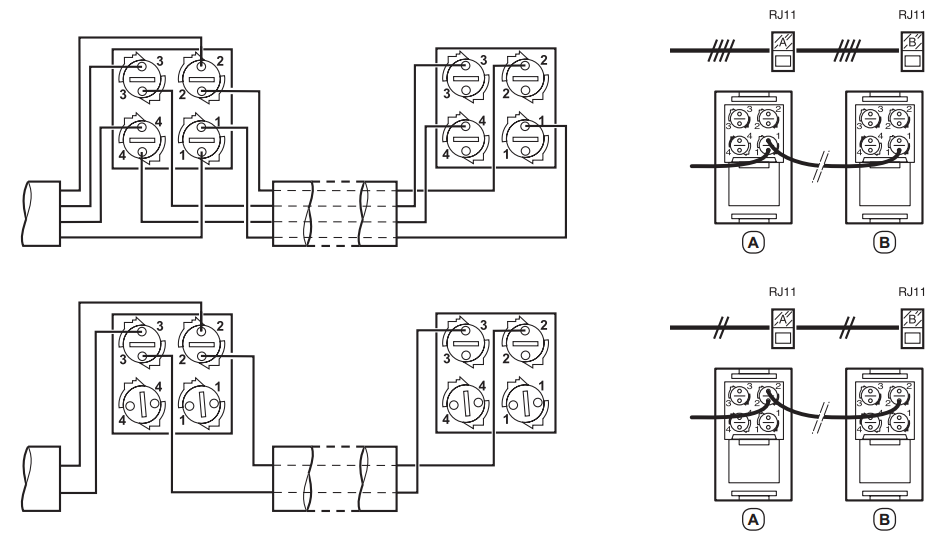

Схема подсоединения телефонного кабеля к розетке зависит от количества разъемов

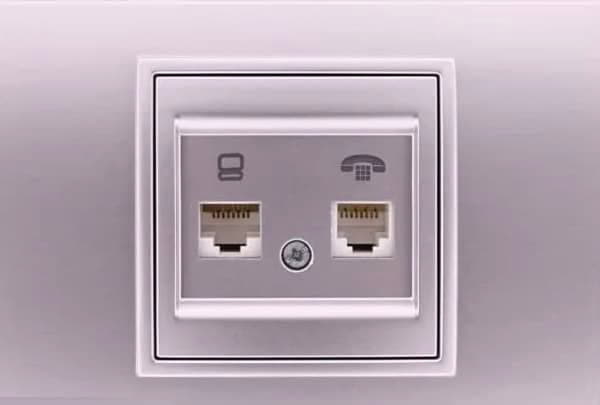

Внешний вид накладной телефонной розетки

Телефонный патч-корд с коннектором типа RJ-12

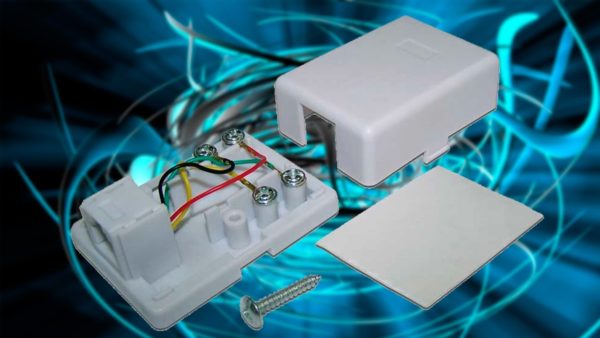

Внутреннее устройство телефонной розетки

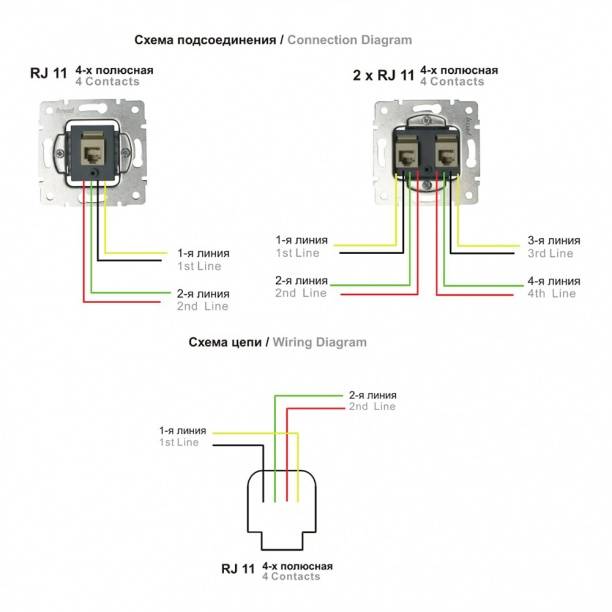

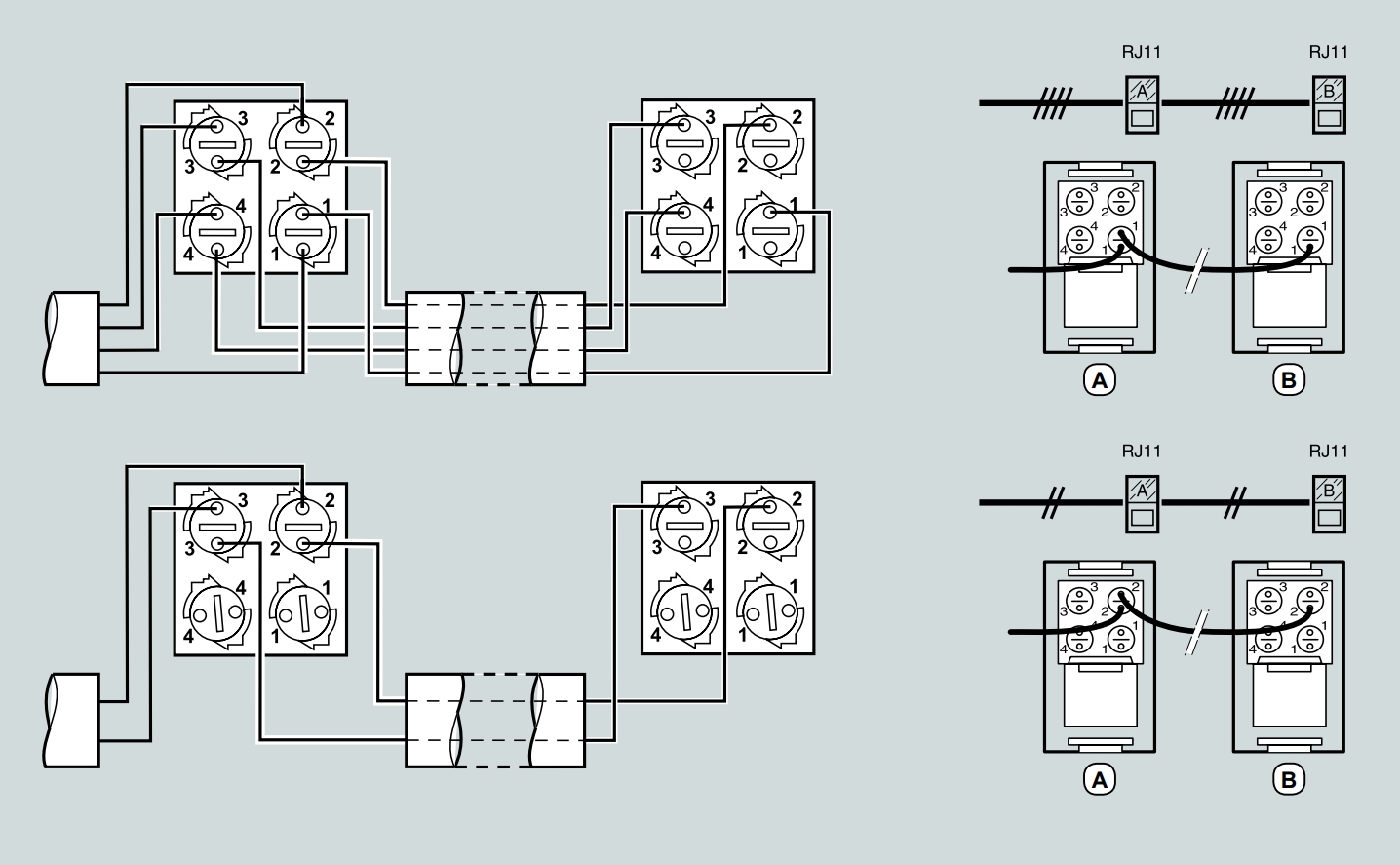

Схема подключения розетки с двумя разъемами

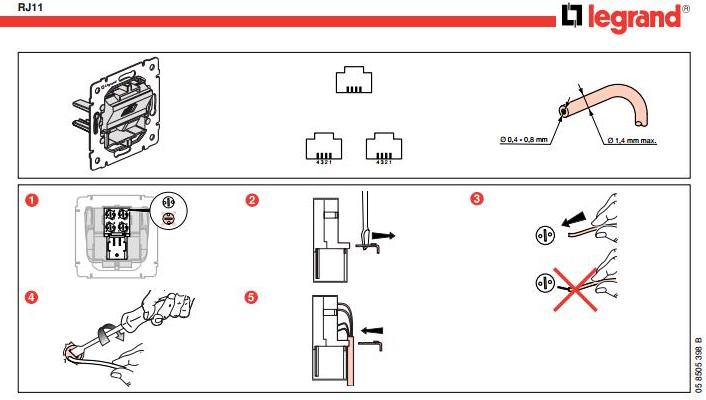

Legrand – телефонная розетка

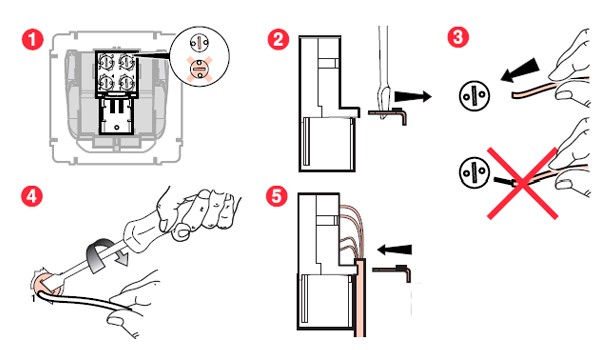

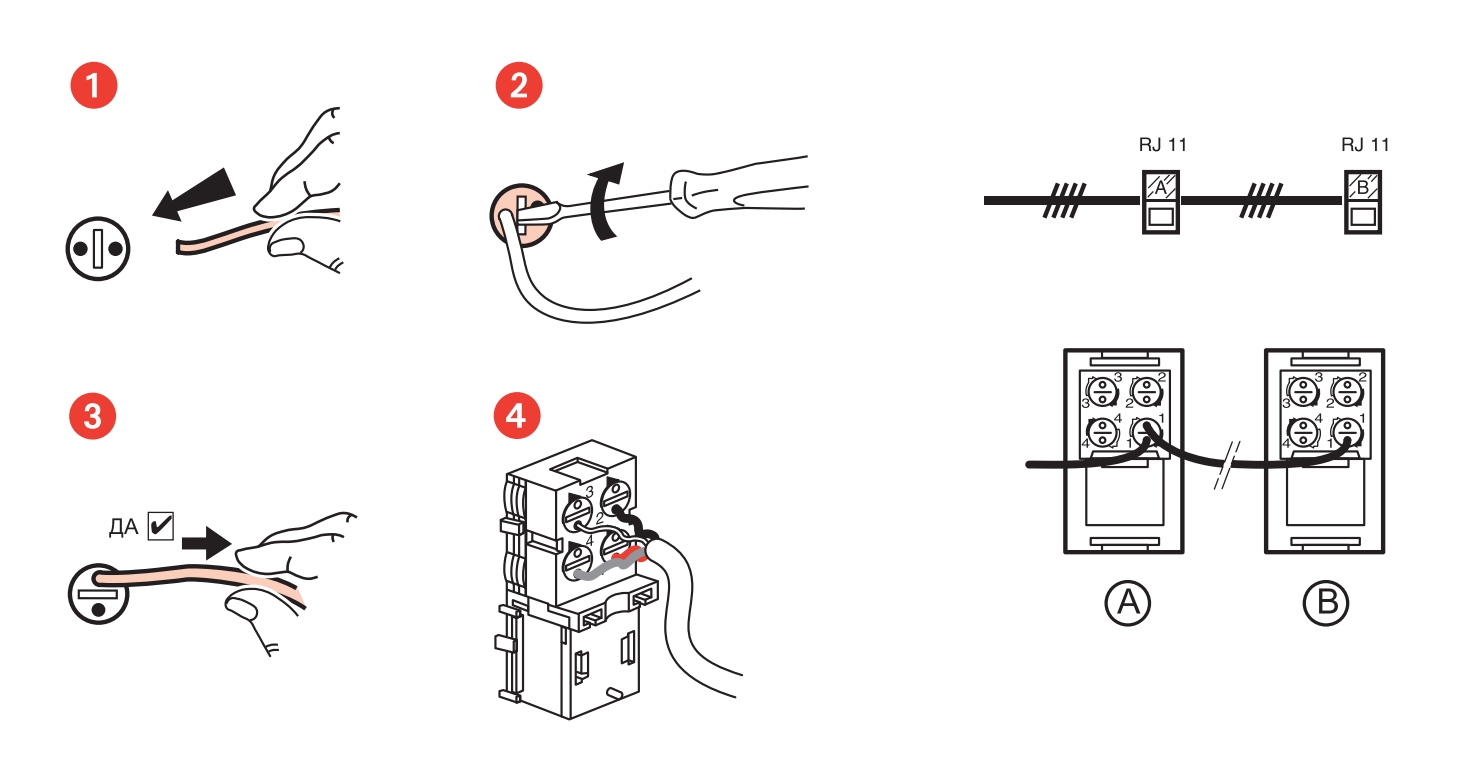

Розетки Legrand предназначены для передачи телефонных сигналов со скрытой проводкой. Все изделия поставляются с крепежными винтами 2 x M 3.5 и 2 термопластичными винтовыми крышками.

Характеристика:

Цвет белый.
Механизм принимает стандартные твердые медные провода размером 0,5 мм². IP-рейтинг: IP2X.
Рейтинг I. K.: IK01 4 соединения типа IDC.
Медные проводники диаметром 0,4−0,8 мм.
Максимальный диаметр кабельной изоляционной оболочки – 1,4 мм.
Контактные лезвия из никеля. Толщина покрытия золотом > 1,27 мкм.
Передняя панель: термореактивный пластик, самозатухающий при температуре 960 °C / 30 с.
Крепежные вилки для скрытия винта: поликарбонат.

Опубликовано 02.06.2020 Обновлено 04.05.2022 Пользователем admin

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

провода сечением 0,3-0,5 мм. с двумя жилами;
острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
плоская и крестовая отвертка;
тестер для измерения напряжения в проводах;
резиновые перчатки.

Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:
далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:

Особенности подключения и фиксации проводов с коннекторами

Обычно в комплекте телефонных аппаратов соединительные провода с коннекторами на концах идут в комплекте. В процессе эксплуатации, линия может быть порвана или разрушен корпус коннектора. При подключениях дополнительных направлений возникает необходимость замены проводов и подключения к ним коннекторов.

В старых розетках для подсоединения провода к контактам достаточно зачистить ножом изоляцию на концах провода, оголенные концы установить в клеммы, после чего отверткой закрутить зажимной винт. Набор инструментов простой, но процедура немного кропотливая и длительная по сравнению с коннекторным подключением телефонных линий.

Монтажным ножом или специальным стриммером с кабеля снимается внешняя оболочка не более 2 см от края;
Провода выравниваются, так чтобы направлены были в соответствующие средние гнезда коннектора, после чего вставляются до упора;
Внешняя оболочка кабеля должна входить в корпус стримера не менее чем на 0.5 см, если она выступает надо подрезать провода и вставить снова;
Вся эта конструкция вставляется в паз кримпера и сжимается до характерного щелчка, иногда его не слышно.

Профессиональный кримпер с рабочими элементами различного назначения

Все на этом обжим и соединение закончено, проверьте визуально целостность коннектора и не сильно потяните за провод, оценив надежность крепления проводов. Кабель с четырьмя проводами подключается к коннектору так же, только надо учитывать, что одна пара вставляется в средние пазы, вторая в крайние.

По такой схеме осуществляется подключение такого вида розетки

В основном у телефонных розеток есть два контакта. Этим они полностью совпадают с телефонным кабелем. У самой простой розетки для телефона имеются контакты 3 и 4. Бывают ситуации, когда контакты в розетке телефонной непронумерованные

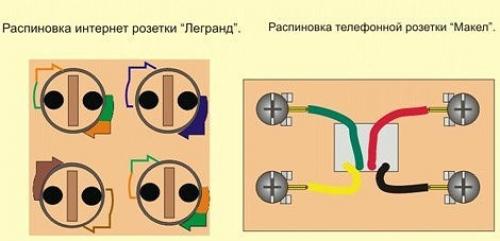

Если возникла такая ситуация, то необходимо обращать внимание на цветовые маркировки

На приведенных схемах четко видно, что в состав такого устройства входят коннекторы трех типов. Они отличаются между собой исключительно по количеству проводов. Если у вас обычный домашний телефон, то двух контактов вам будет вполне достаточно. И вы легко и просто сможете подключить розетку телефонную. Если контактов четыре, то два оставшихся можно применить при подключении следующей телефонной линии. Если у вас есть необходимость, то установите розетку с таймером.

Не стоит забывать в процессе подключения о принципе полярности. Если этот принцип не соблюсти, от устройства работы ждать не придется. При возникновении подобного случая, необходимо полярность поменять местами. Могут возникнуть ситуации, при которых необходимо использовать параллельно несколько розеток телефонных, то отделите контакты перемычкой.

Принцип подключения телефонных розеток RJ-11 и RJ-12 практически одинаков. Отличие заключается в количестве проводников, которые необходимо подсоединить. Самыми распространенными считаются провода двужильные, которые прекрасно подходят для коммутации. Более сложный принцип подсоединения изделий, состоящих из четырех жил, соединяющиеся исключительно с использованием схемы с цветовыми обозначениями.

Самым первым шагом является необходимость разобрать эту конструкцию, сняв верхнюю часть панели. Кабель телефона освобождается от оболочки извне на ранее обозначенную длину. Потом зачистить или оставить в изоляции проводящие элементы. Эта процедура зависит от разновидностей контактов. Все остальные действия необходимо предпринимать, четко следуя рекомендациям.

Соединение посредством провода, имеющего две жилы (RJ-11)

Если вы будете четко следовать пошаговой инструкции, то процесс подключения не займет много времени.

Внутри приспособления находятся клеммы или контакты в количестве четырех штук. Если контакты болтового типа, не необходимо установить, проводники какого цвета к ним нужно подвести. Как гласят стандарты международные, проводное устройство красного цвета относится к отрицательному виду, зеленого цвета – положительному. Именно по такому сценарию телефонные провода своими концами коммутируются с этими проводниками.
Если присутствуют клеммы, в зачистке концов необходимости нет. Их необходимо вставить в клеммное основание и продавить до конца при помощи плоской отвертки. При помощи самых маленьких ножей, которыми оснащены все контакты, аккуратным образом прорезается изоляция и контакт будет надежным. При таком раскладе надо использовать клеммы средние 2 и 3.
Закрепляйте розетку на стене и проверьте ее на предмет работоспособности.
Последний шаг – закрытие лицевой панели. На этом установка окончательно завершена.

Что необходимо знать. Когда вы подсоединяете концы провода с двумя жилами и контактные устройства розетки, на правильную работу изделия и хорошее состояние связи никакого воздействия не будет оказывать полярность.

Пробуем подключить розетку с проводом, состоящим из четырех жил (RJ-12)

Установка будет проходить без трудностей, если вы будете следовать таким рекомендациям специалистов:

Когда вы коммутируете четыре проводных устройства, то коммутируйте их в соответствии с цветом проводков, которые расположены внутри розетки. Как правило, красные и зеленые провода составляют одну пару, черные и желтые – вторую пару. Иногда цвет желтый заменяют синим или белым, и на проводе сетевого вида тоже. Это не оказывает никакого влияния.
В том случае, когда провода обладают синим – бело-синим, оранжевым – бело-оранжевым цветом, то первую пару составят провода синие и бело-синие и следовательно необходимо их соединять с красными и зелеными проводами; а ко второй паре– оранжевые провода и бело-оранжевого оттенка и соединить их с проводами желтого либо черного цвета (или любого другого цвета, который не задействован).
Когда в состав розетки входят клеммы, то первая пара проводов подсоединяются к клеммам 2 и 3, расположенным посредине, а вторая пара – к жилам 1 и 4, находящимся по краям.

Мы рассказали вам о самом распространенном общепринятом коммутационном способе, при котором будет удобно обслуживать и ремонтировать телекоммуникационные линии.

Разновидности коннекторов

Ниже приведены типы разъемов нового образца:

RJ 9 — один из разъемов, необходимых для подключения телефона к стационарному устройству.
RJ 11 – подключает телефон, самый распространенный вариант, используется, как правило, в многоквартирных жилых домах, где есть телефонная линия.
RJ 12 – не популярны в жилых домах, так как имеют 4-х проводные контакты, что позволяет подключить отдельную линию к 2-м телефонам. Для частных домов и квартир в этом нет необходимости, поэтому данная телефонная розетка популярна в офисах.
RJ 14: считается универсальным, так как допускает подключение как к одной линии (линии подключаются на 2 и 3 контакты), так и к нескольким линиям (подключение к 1 и 4 контактам).
RJ 25 – отличается от предыдущего типа тем, что имеет 3 пары рабочих контактов. Установка и подключение такого разъема очень сложны и требуют специальных навыков. Установить его самостоятельно сложно.

Подключение к телефонному кабелю

Различные типы розеток обладают своими особенностями и правилами подключения. Из самых распространенных и современных моделей можно выделить розетки телефонные RJ -11 и RJ -12, подключение которых имеет следующие нюансы:

Устройство может состоять из 2-4 контактов, представленных небольшими металлическими вилками. Между ними необходимо заглубить жилы проводов питания.
Телефонные аппараты подсоединяются при помощи двух центральных контактов.
Монтаж оборудования производится специальным инструментом — кроссировочным ножом. В частных случаях его может заменить простой нож с острым лезвием. Этим инструментом прорезается слой изоляции и заглубляются жилы.
С проводов необходимо снять 4 см внешнего слоя перед расправлением жил.
Внутренняя прокладка проводится с применением кабеля КСПВ, содержащего одну медную жилу. Оболочка такого провода обычно изготавливается из белого пластика. Роль распределителя играет кабель ТРП.

Инструменты и комплектующие

Во время установки телефонной розетки может потребоваться следующий инвентарь:

Подрозетник;
Розетка;
Отвертка с изолированной рукоятью, подходящая под выбранный тип шурупов;
Кусачки;
Наточенный нож;
Кабель, если требуется прокладка новой сети;
Изоляционная лента;
Перфоратор — при монтаже нового устройства;
Саморезы;
Защитные перчатки;
Тестер или мультиметр;
Яркий маркер или графитный карандаш для разметки;
Клеящая лента одностороннего или двухстороннего вида.

Этапы установки

Более простой способ подключения имеют евророзетки типа RJ-11 и RJ-12. Их установка включает следующие действия:

Телефонная сеть имеет напряжение в 60В, а при работе оно может подниматься до 110-120В, поэтому перед монтажом следует надеть специальные перчатки для защиты и отключить электросеть.
Зачистить слой изоляции проводников на 4 см при помощи бокорезов, не задевая поверхности жил.
Определить тестером полярность у каждого контакта.
Соединить контакты и проводники. Зеленый провод имеет положительную полярность, а красный отрицательную. Если полярность не будет соблюдена, то аппарат может работать с периодическими сбоями.
Подключить жилы кабеля и надежно их зафиксировать путем затягивания винтов для прижима.
Если модель имеет вилочные контакты в количестве 2-4 шт., то осуществлять подключение следует через два центральных.
Закрепить евророзетку на стене. Для фиксации можно применить саморезы или двухсторонний скотч.
Закрыть крышку приспособления до щелчка.

Скрытый тип евророзеток подключается аналогично стандартному варианту устройств. В процессе монтажа скрытых моделей имеются следующие дополнения:

На стену наносится разметка, определяющая будущее расположение устройства;
Чтобы подсоединить подрозетник, потребуется подготовить отверстие при помощи перфоратора, фиксация элемента будет осуществляться саморезами;
Распорными винтами можно будет закрепить устройство в монтажной коробке;
После установки защитного внешнего корпуса можно провести проверку розетки, включив подачу тока.

Процесс установки евророзеток с несколькими разъемами похож на монтаж одинарных моделей, но предполагает подключение нескольких проводников.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

двужильные кабели толщиной 0,3-0,5 мм,
отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
дрель,
инструмент для удаления изоляции,
тестер,
инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током

При таком напряжении это неопасно, но неприятно

Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Виды розеток для телефона

Существует несколько вариантов телефонных розеток в зависимости от типа коннектора:

RJ-11. Коннектор имеет компактные размеры, а состоит он из двухжильного провода. Применяется для подключения одного телефона в доме (присоединяется к одной линии). Коннектор RJ-11 чаще всего применяется в частных квартирах и небольших домах.
RJ-12. Выполнен в виде коннектора увеличенного размера, который состоит из четырехжильного провода. Применяется обычно в офисах и на производстве для создания крупной телефонной сети (подключается сразу к нескольким линиям).
RJ-14. Коннектор имеет увеличенные размеры, а само устройство состоит из четырехжильного провода. Может подключаться как к одной, так и нескольким линиям. Поэтому RJ-14 считается универсальным прибором, который может создать как крупную, так и маленькую телефонную сеть.

Строение и система классификации

Любая розетка под телефон состоит из таких частей:

Корпус. Изготавливается из материалов-диэлектриков, обычно пластика или керамики.
Подпружиненные контакты. Для их изготовления используется металл. Контакты позволяют электрическому току через телефонные провода и вилку проходить в телефон.
Зажимы. Используются для соединения провода с сетью.

Подключение телефонных розеток осуществляется двумя способами — накладным (настенным, открытым) и скрытым. В первом случае проводка располагается на поверхности, а розетка устанавливается непосредственно на стену. Вторым способом розетка монтируется в специальный подрозетник, который вместе с проводами скрывается в стене под штукатуркой.

Как подключить телефонную розетку lezard. Как подключить телефонную розетку: подключение телефонной розетки lezard

Нам потребуется: Самая розетка с телефонным входом Провод и изолента (последнее необязательно) 2 телефон для проверки

Итак, производим следящие деяния и получаем 100% результат.

Любой мужчина просто должен уметь делать все по дому, до сего списка можно отнести и то, как подключить телефонную розетку, и в случае чего пролагать телефонный кабель, провести проводку и все другое. Для включения телефонной розетки не нужны никакие специальные знания, а эта работа не связана с риском получить удар током, например как по телефонной линии проходит, в среднем, от 9 до 12 вольт. Начать установка розетки нужно с проверки, подходит ли телефонная вилка непосредственно к данной розетке. Поэтому, что в некоторых моделях телефонных аппаратов вилки имеют заграничный стандарт, который не подходит к Российскому. В случае если же все выбрано верно, то возможно начинать разметку того, где и как несомненно будет крепиться розетка

Этому нужно уделить огромное внимание, на данный момент проблема болтается розетки имеет возможность не сильно взволновать, но когда о ней некоторое количество раз кто-то зацепит ногой, то это начнет досаждать. Так что для розетки следует выбрать мало проходное место

Для того, собственно что бы подключить телефонную розетку ее нужно разобрать, ведь ее же нужно несомненно будет подключать к основной сети питания. Звичайнисинька, среднестатистическая розетка закреплена 4 саморезами на своей тыльной стороне. Они находятся по углам самой розетки. Эти саморезы нужно открутить. Иногда встречается и один фронтовой саморез. После изъятия всех элементов коепления надо(надобно) снять основную крышку розетки. Во всех штатных розетках мается 4 гнезда для включения питания и телефонной линии. Соответственно 2 из их будут отвечать за непосредственное подключение питания, а 2 станут отвечать за телефонный сигнал. Не во всех розетках обозначенный порядок подключения, а в некоторых отсутствуют распознавательные знаки для включения телефонной сети. Здесь поможет очень незатейливый и легкий образ. В первейшую очередь нужно попытаться подключить питание розетки, и убедится в том, собственно что оно работает. Делается это специальной отверткой с лампой ревизии

После того, как телефонная розетка несомненно будет запрошена от сети можно переходить к телефонным включением. Для простого подключения сети, о котором рассказывалось выше, необходимо подключить рабочий телефон к розетки стереотипными средствами, то есть, подключить питание и телефонную сеть. Далее нужно взять в руки 2 контакта для включения в сети и поочередно замыкать их, и при данном нужно проверять или доходит сигнал к телефонному аппарату, или нет. Естественно при правильном включении телефон будет работать в штатном режиме, а при неверному сигнал не будет подавать. Конечно, это незатейливый метод «тика», но в большинстве случаев он есть единым легкодоступным, верным, а главное, самым оперативным. Хотелось бы подметить, что не все вышеописанное доступно для четырех контактного типа питания. Там придется поекспериментувати. Хотя и в этом нет ничего сложного или необычного

Очень важно учитывать конструктивные особенности розетки. Большое количество, кто решает собрать и подключить розетку сам натаскивает контакты, коие проходят в розетке, максимально сильно

А со временем в последствии любого рывка они просто срываются со собственных пазов. Этого делать не следует. Надо(надобно) подключать все контакты с запасом. Но есть розетки, в которых есть встроена заглушка, кот-ая максимально снижает возможность движения контактов снутри самой розетки

Очень большое значение при включении имеет и телефонный провод. Во многих магазинах возможно встретить просто нерабочие провода и естественно ревизия сети с помощью их не даст ничего, не считая того, что человек подумает, что сборник был изготовлен, не верная

До этого тоже идет по стопам отнестись с надлежащим вниманием. Если же все обстоит благополучно и все трудится, то можно собирать розетку, очень бережно и аккуратно

И здесь же следует обратить внимание на конструкционные особенности собственной розетки. Все розетки делятся на 2 на подобии. Первый тип имеет на тыльной стороне 2-х постороннюю клейкую полосу, кот-ая позволяет приклеивать розетку там, где охота хозяину. Это очень практически, удобно, а основное крепко. Второй тип предусматривает исключительно винтообразное крепление и ничего больше. Но ничто не не дает приклеить любую двустороннюю ленту и там. Как возможно заметить, процесс полного подключения довольно незатейливый и даже человек без опыта в этой сфере с легкостью с нимвпораеться.
