Классификация
Гидроэлектрические станции разделяются в зависимости от вырабатываемой мощности:
- мощные — вырабатывают от 25 МВт и выше;
- средние — до 25 МВт;
- малые гидроэлектростанции — до 5 МВт.
Мощность ГЭС зависит от напора и расхода воды, а также от КПД используемых турбин и генераторов. Из-за того, что по природным законам уровень воды постоянно меняется, в зависимости от сезона, а также ещё по ряду причин, в качестве выражения мощности гидроэлектрической станции принято брать цикличную мощность. К примеру, различают годичный, месячный, недельный или суточный циклы работы гидроэлектростанции.

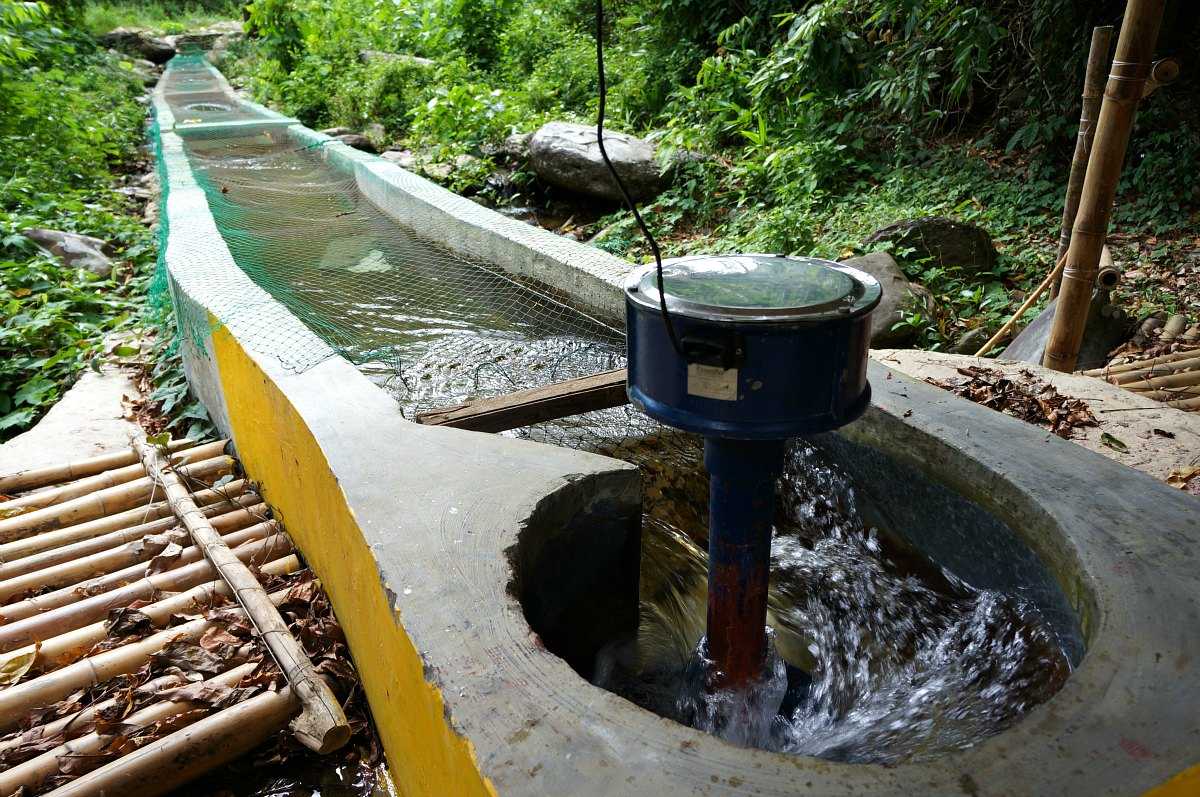

Типичная для горных районов Китая малая ГЭС (ГЭС Хоуцзыбао, уезд Синшань округа Ичан, пров. Хубэй). Вода поступает с горы по чёрному трубопроводу
Гидроэлектростанции также делятся в зависимости от максимального использования напора воды:
- высоконапорные — более 60 м;
- средненапорные — от 25 м;
- низконапорные — от 3 до 25 м.
В зависимости от напора воды, в гидроэлектростанциях применяются различные виды турбин. Для высоконапорных — ковшовые и радиально-осевые турбины с металлическими спиральными камерами. На средненапорных ГЭС устанавливаются поворотнолопастные и радиально-осевые турбины, на низконапорных — поворотнолопастные турбины в железобетонных камерах.
Принцип работы всех видов турбин схож — поток воды поступает на лопасти турбины, которые начинают вращаться. Механическая энергия, таким образом, передаётся на гидрогенератор, который и вырабатывает электроэнергию. Турбины отличаются некоторыми техническими характеристиками, а также камерами — стальными или железобетонными, и рассчитаны на различный напор воды.
Гидроэлектрические станции также разделяются в зависимости от принципа использования природных ресурсов, и, соответственно, образующегося напора воды. Здесь можно выделить следующие ГЭС:
- плотинные ГЭС. Это наиболее распространённые виды гидроэлектрических станций. Напор воды в них создаётся посредством установки плотины, полностью перегораживающей реку, или поднимающей уровень воды в ней на необходимую отметку. Такие гидроэлектростанции строят на многоводных равнинных реках, а также на горных реках, в местах, где русло реки более узкое, сжатое.
- приплотинные ГЭС. Строятся при более высоких напорах воды. В этом случае река полностью перегораживается плотиной, а само здание ГЭС располагается за плотиной, в нижней её части. Вода, в этом случае, подводится к турбинам через специальные напорные тоннели, а не непосредственно, как в русловых ГЭС.
- деривационные ГЭС. Такие электростанции строят в тех местах, где велик уклон реки. Необходимый напор воды в ГЭС такого типа создаётся посредством деривации. Вода отводится из речного русла через специальные водоотводы. Последние — спрямлены, и их уклон значительно меньший, нежели средний уклон реки. В итоге вода подводится непосредственно к зданию ГЭС. Деривационные ГЭС могут быть разного вида — безнапорные или с напорной деривацией. В случае с напорной деривацией, водовод прокладывается с большим продольным уклоном. В другом случае в начале деривации на реке создаётся более высокая плотина, и создаётся водохранилище — такая схема ещё называется смешанной деривацией, так как используются оба метода создания необходимого напора воды.
- гидроаккумулирующие электростанции. Такие ГАЭС способны аккумулировать вырабатываемую электроэнергию и пускать её в ход в моменты пиковых нагрузок. Принцип работы таких электростанций, следующий: в определённые периоды (не пиковой нагрузки), агрегаты ГАЭС работают как насосы от внешних источников энергии и закачивают воду в специально оборудованные верхние бассейны. Когда возникает потребность, вода из них поступает в напорный трубопровод и приводит в действие турбины.
В состав гидроэлектрических станций, в зависимости от их назначения, также могут входить дополнительные сооружения, такие как шлюзы или судоподъёмники, способствующие навигации по водоёму, рыбопропускные, водозаборные сооружения, используемые для ирригации, и многое другое.
Ценность гидроэлектрической станции состоит в том, что для производства электрической энергии они используют возобновляемые природные ресурсы. В виду того, что потребности в дополнительном топливе для ГЭС нет, конечная стоимость получаемой электроэнергии значительно ниже, чем при использовании других видов электростанций.
Производители и цены
В настоящее время, все большее количество людей интересуется альтернативными источниками энергии, а соответственно и спрос, на оборудование, используемое для производства энергии возрастает. В связи с этим, производством подобного оборудования, занимаются компании во многих странах мира, в том числе и в России.
Оборудование для микро — ГЭС, как по отдельным узлам, так и комплектами, в нашей стране занимаются:
- Компания ООО «АЭнерджи», г. Москва.
Предприятие производит оборудование для различных направлений производства электрической энергии с использованием альтернативных источников (ветрогенраторы, солнечные электростанции и т.д.). В линейке выпускаемых товаров, энергетическое оборудование для микро и мини – ГЭС. - Межотраслевое научно-техническое объединение «МНТО ИНСЭТ» г. Санкт-Петербург.
Компания выполняет весь комплекс работ от проектирования до сдачи под ключ готового
объекта строительства. В линейке выпускаемой продукции микро – ГЭС с различными
видами рабочего колеса и мощностью от 5,0 до 180,0 кВт, а также разнообразные
гидроагрегаты.
Стоимость комплекта оборудования, в зависимости от типа электростанции и ее мощности – от 350000,00 рублей.
Среди зарубежных производителей, наиболее известна продукция таких компаний, как:
- «CINK Hydro-Energy» Республика Чехия.
Компания производит комплекты гидроэлектростанции с горизонтальными и вертикальными турбинами, мощностью от 5,0 до 3000 кВт, а также микротурбины.
Стоимость комплектов от 500000,00 рублей. - «Micro hydro power» Китай.
Компания производит комплекты гидроэлектростанции мощностью от 1,0 до 3000 кВт. Стоимость составляет от 300000,00 до 4000000,00 рублей. - Инженерно-техническая фирма ОсОО «Гидропоника» г. Бишкек, Кыргызстан.
Фирма производит гидроэлектростанции мощностью от 0,5 до 5,0 кВт. Стоимость составляет от 60000,00 до 300000,00 рублей.
Мини-гидроэлектростанция своими руками
Построить водяную станцию для получения электроэнергии можно самостоятельно. Для частного дома достаточно двадцати киловатт в сутки. С таким значением справится даже мини-ГЭС, собранная своими руками. Но при этом следует помнить, что данный процесс характеризуется рядом особенностей:
- Точные расчеты провести достаточно трудно.
- Размеры, толщина элементов выбирается «на глаз», только опытным путем.
- Самодельные сооружения не имеют защитных элементов, что приводит к частым поломкам и связанным с этим затратам.
Поэтому если нет опыта и определенных знаний в данной сфере, лучше отказаться от идеи подобного рода. Дешевле может оказаться приобретение уже готовой станции.
Если все же решаетесь делать все своими руками, то начинать необходимо с измерения скорости потока воды в реке. Ведь от этого зависит мощность, которую можно получить. Если скорость будет меньше одного метра в секунду, то строительство мини-гидроэлектростанции в данном месте не оправдает себя.
Еще один этап, который нельзя опускать – это расчеты. Необходимо тщательно рассчитать размер затрат, которые уйдут на строительство станции. В результате может оказаться, что гидроэлектростанция – не лучший вариант
Тогда стоит обратить внимание на другие виды альтернативной электроэнергии
Мини-гидроэлектростанция может стать оптимальным решением в вопросе экономии затрат на электроэнергию. Для ее строительства необходимо наличие реки недалеко от дома. В зависимости от желаемых характеристик можно подобрать подходящий вариант ГЭС. При правильном подходе выполнить подобное сооружение можно даже своими руками.
Сегодня покажем самодельную мини гидроэлектростанцию на малой реке. Эта гэс работает надежно. Чтобы создать перепад уровня воды, создана дамба. При этом река не перегорожена полностью. Основной поток уходит в сторону. Рыба и прочая живность могут спокойно перемещаться по ней. Под дамбой установлена труба, на выходе закреплена самодельная турбина. Поток воды малой речки, проходя через трубу, раскручивают эту турбину, передавая крутящий момент генератору.
Поначалу использовали водяные колеса, но, как показала практика, кпд у них ниже и мощность примерно вдвое меньше.

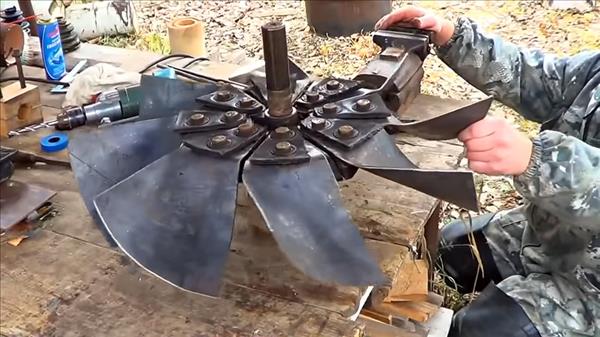

Сейчас перекроем воду в трубе, чтобы показать, как устроена турбина. Держится на двух подшипниках из дерева. Упорная шайба удерживает колесо бокового смещения.
На выходе трубы, чтобы направлять поток воды на лопатке, сделан своеобразный кожух из транспортерной и резиновой ленты, которая использовалась в шахте. Путём подбора установлено, что такая форма лопаток оптимальная.
Когда лопатки под большим углом, мощностью только уменьшилась. Чтобы они не отрывались и они не трескались вот вибрации, прикрутили, проложив резину.

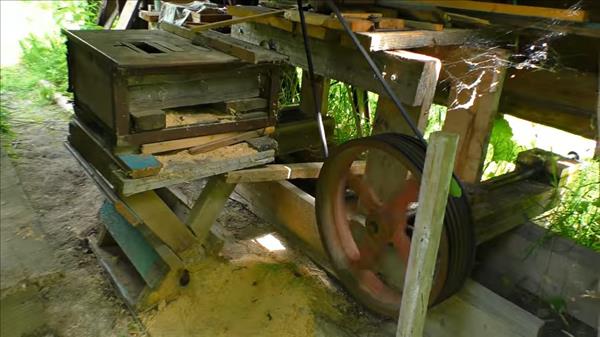

Крутящий момент на генератор передается через вал, собранный из труб. На изгибах установлены гранаты от автомобиля ваз. В других местах нехитрые соединения.
Всё это держится на деревянных подшипниках, при регулярном смазывании работают уже не один год. Под навесом неподалеку установлен генератор. На валу большой шкив комбайна. Но генератор меньшего размера. Это позволяет повысить обороты, что необходимо для эффективной его работы. При желании ремень можно перекинуть на циркулярную пилу. Мощности водяной турбины вполне достаточно.
Мини-Гидроэлектростанция 10-15-30-50-100-500 кВт
Главная Мини-Гидроэлектростанция 10-15-30-50-100-500кВт
Мини-гидроэлектростанция мощностью 10 кВт
(Мини-ГЭС10кВт)
| общие сведения
Мини-гидроэлектростанция (МиниГЭС) предназначена для обеспечения электрической энергией изолированного от энергетической системы потребителя, а именно: индивидуаль-ного дома, коттеджа и т.д. Комплектность поставки МиниГЭС указана в таблице 1 Условия эксплуатации: — температура воздуха, 0С — в месте расположения энергоблока -10 ¸ +40; |
— в месте расположения
электрических шкафов 0 ¸ +40; — высота над уровнем моря, м до 1000; — относительная влажность воздуха в месте расположения электрических шкафов не более 98% при t=+ 250С. Гарантийный срок эксплуатации Мини-ГЭС 1 год со дня ее начала, но не более 1,5 лет со дня отгрузки при условии проведения шеф-монтажных и пуско-наладочных работ с участием специалистов фирмы и соблюдения правил транспортировки, хранения и эксплуатации. |
Комплектность и стоимость поставки Мини-ГЭС в таблице 1.
Таблица 1
| Наименование | Масса, кг |
| Энергоблок | 180 |
| Блок балластной нагрузки | 70 |
| Устройство автоматического регулирования | 70 |
| Водозаборное устройство | 35 |
| Стоимости — мини-ГЭС 10кВт | 750 000 руб. |
Технические данные Мини-ГЭС приведены в таблице 2.
Таблица 2
| Параметр | Мини-ГЭС 10кВт | |
| Напор (нетто), м | 2-4,5 | 4,5-10 |
| Расход воды, м3/с | 0,07-0,14 | 0,095-0,2 |
| Вырабатываемая мощность, кВт | до 4,0 | до 10 |
| Частота вращения, об/мин | 1000 | 1500 |
| Напряжение, В | +25
400-50 |
|
| Частота тока, Гц | 50±2 |
требования к установке
Для работы Мини-ГЭС обязательным условием является наличие напора (разницы уровней) воды
Напор может быть получен за счет разницы отметок уровней воды между:
— двумя реками;
— озером и рекой;
— на одной реке, за счет спрямления излучины.
Получение напора возможно также при сооружении плотины.
Трубопровод должен обеспечивать подвод воды к энергоблоку с минимальными потерями напора. Длина трубопровода определяется местными условиями.
Мини-гидроэлектростанция мощностью 50 кВт
(Мини-ГЭС50 кВт)
Мини-ГЭС предназначена для преобразования водной энергии малых рек и ручьев в электрическую энергию для нужд потребителя.
Мини-ГЭС является экологически чистым источником электроэнергии, не требующим при эксплуатации постоянного присутствия обслуживающего персонала. Мини-ГЭС предназначена для работы на автономного — изолированного от энергетической системы потребителя.
Основные технические характеристики и стоимость
| Напор (нетто), м | 4-10 | 6-12 |
| Расход воды, м3 /сек | 0,4-0,9 | 0,55-1,0 |
| Вырабатываемая мощность, кВт | до 50 | |
| Частота вращения, об/мин | 750 | 1000 |
| Напряжение, В | 230±25/380±30 | |
| Частота тока, Гц | 50 ± 2 | |
| Число фаз, шт | 3 | |
| Масса, кг | — энергоблока | 1400-2000* |
| — блока балластной нагрузки | 85/190** | |
| — устройства автоматического регулирования | 200 | |
| Стоимости — мини-ГЭС 50 кВт (тыс сруб) | 3000 |
* Масса зависит от компоновки энергоблока (горизонтальная или вертикальная)
** В зависимости от типа охлаждения (водяное/воздушное).
Требования к сети потребителя (нагрузка дана в процентах от фактически получаемой на мини-ГЭС мощности):
— характеристика сети потребителя локальная,
трех/четырех проводная, 3-х фазная;
— мощность каждого двигателя, % не более 10;
— суммарная мощность двигателей с дополнительными компенсирующими конденсаторами, % не более 30.
Конструкция и назначение составных частей
Мини-ГЭС включает следующие основные части:
— энергоблок;
— блок балластной нагрузки;
— устройство автоматического регулирования;
Энергоблок предназначен для выработки электроэнергии. Энергоблок состоит из гидравлической турбины, используемого в качестве генератора, Возможна горизонтальная или вертикальная компоновка энергоблока.
Блок балластной нагрузки предназначен для поглощения избыточной активной мощности при работе Мини-ГЭС на изолированную нагрузку. Возможна поставка блока балластной нагрузки с водяным или воздушным охлаждением.
Установка и эксплуатация
Для работы Мини-ГЭС обязательным условием является наличие напора (разницы уровней) воды. Напор может быть получен за счет разницы отметок уровней воды между:
— двумя реками;
— озером и рекой;
— на одной реке, за счет спрямления излучины.
Энергоблок и электрическое оборудование необходимо защитить от неблагоприятного атмосферного воздействия и обеспечить поддержание рабочей температуры для электрооборудования 0¸+40 0С и влажности до 98% при температуре 250С.
- Мини-ГЭС CF 10-500 кВт
- Мини-Гидроэлектростанция мощностью 10кВт
- Мини-Гидроэлектростанция мощностью 50 кВт
Приступаем к изготовлению крепежных элементов.
Для этого сначала зачищаем с листового металла и уголков всю ржавчину, после чего грунтуем и красим, это не обязательно, но так красивее и как никак защита от коррозии, да и вид товарный будет.
Наш генератор с водяным колесом готов, теперь осталось только установить его! Хорошо бы соорудить защитный экран от брызг для генератора, который вращался бы вместе с колесом, мы не нашли подходящего материала для его создания. Решили сделать это потом, если гидростанция (гэс) заработает.
Фото генератора с водяным колесом. Сопло еще не установлено, оно в кузове, и мы скоро его установим.
На фото – то место куда мы хотим его поставить. 10 сантиметровая труба выходит снизу запруды, перепад около 30 см. Мы будем забираем не всю часть водяного потока.

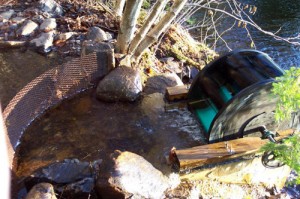

Вот наша старая микро-ГЭС, прослужившая нам 2 года, включая зимы. Ее хватало на 1 Ампер (12 Ватт) примерно.

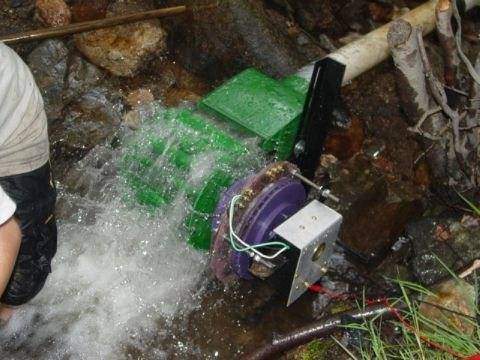

Вот и наша сделанная гидростанция (гэс) на месте, производим ее настройку. Лучший результат получился, когда вода входит на 10 часов колесного диска, и выходит примерно на 5 часов.
Заработало! Выход около двух Ампер (1,9 если быть точным). Настройки производить было нелегко – каждое передвижение колеса требует также передвижения сопла, и наоборот. Еще можно изменять воздушный зазор и изменять соединение со звезды на треугольник. Результат лучше у звезды – мощность выше, чем у треугольника при тех же оборотах колеса. В итоге мы остановились на звезде, с зазором 3,12 сантиметра (довольно много).
Преимущества малых гидроэлектростанций
Задача получения дешевой электрической энергии без затрат топлива для многих регионов мира крайне актуальна. Целесообразно использовать энергию возобновляемых источников, в частности, рек. Поэтому строительство малых гидроэлектростанций является одним из оптимальных решений энергообеспечения. Благодаря большому перепаду высот, горные реки на Северном Кавказе, Урале и Горном Алтае обладают высоким гидроэнергетическим потенциалом. Особенно выгодно использовать уже существующие водохранилища, это значительно уменьшает размеры инвестиций.
Равнинные реки имеют свои преимущества при использовании в гидрогенерации. Они стабильны по объему проточной воды, и, соответственно, по объему генерируемой электроэнергии. В то время как в горных реках объем проточных вод сильно колеблется в течение года, что отражается и на количестве полученного электричества.
Одним из основных достоинств данных гидроустановок является экологическая безопасность. В процессе их сооружения и последующей эксплуатации вредных воздействий на свойства и качество воды и окружающей природы нет. Вырабатываемый электрический ток соответствует требованиям ГОСТ по частоте и напряжению.
Срок эксплуатации станции более 50 лет. При этом отсутствуют проблемы, характерные для крупной гидроэнергетики (строительство сложных и дорогостоящих гидросооружений, затопление местности и т.п.).
Трудности согласования
Однако, зажечь одну свечу, образно говоря, это одно, а вот зажечь тысячи, дать людям свет, как то сделал Прометей, это совсем иное дело. Компактная гидроэлектростанция как источник электричества своим появлением в обыденном применении может нарушить устоявшуюся картину и состояние дел.
Крупнейшие монополии привыкли, что именно они производят электроэнергию для малых поселений, сбытовые дочерние структуры привыкли получать деньги за доставку товара – КВт\час потребителю. Куда в эту схему вписать мини — ГЭС? Да еще не подконтрольную монополистам? Сразу скажу, что согласовать такой проект с местными властями в России будет непросто, как впрочем, и всякое иное новое дело. Но результат стоит затраченных усилий.
В целом под компактной (мини) гидроэлектростанцией подразумевается такая станция, что выдает мощность до 100 квт. Народные умельцы, работая руками и головой, могут достаточно легко соорудить сию полезную штуку у себя в поселке или деревне, даже в частном домовладении. Но только если имеются соответствующие природные условия и желание что-то создать НОВОЕ, сэкономить денег, то есть в будущем меньше платить за электричество.
Если вы посмотрите видео, или фото некоторых мини- ГЭС, то увидите, что подчас они выглядят весьма странно. Но ведь для современников Леонардо Да Винчи его махолеты с огромными крыльями тоже казались по меньшей мере странными, а своими дерзкими опытами и идеями великий итальянец и вовсе наводил ужас на многих людей своего времени. Ну и что? Людей тех мы не помним. А чертежи и творения Леонардо будут жить в веках. Стройте мини-ГЭС своими руками, экспериментируйте, дерзайте! Природа и потомки скажут вам лишь «Спасибо»!
Михаил Берсенев
В Таджикистане тоже есть умельцы, не хуже индийских:
https://youtube.com/watch?v=uChNzJ2d3Jo
Виды мини-ГЭС
Мини-гидроэлектростанции чаще всего относятся к одному из следующих типов, которые различаются принципом работы: водяное колесо (традиционный тип, наиболее простой в исполнении), пропеллер (для потока шириной более десяти метров), гирлянда (для рек с несильным потоком; усиление скорости течения воды дают дополнительные сооружения, ротор Дарье (чаще – для промышленных предприятий). Преимущество этих вариантов в том, что они не требуют строительства плотины. Водяное колесо – это классический вид ГЭС, который наиболее популярен для частного сектора. Мини-гидроэлектростанции данного типа представляют собой большое колесо, способное вращаться. Его лопасти опускаются в воду. Вся остальная часть конструкции находится над руслом, заставляя двигаться весь механизм. Мощность передается через гидропривод генератору, вырабатывающему ток.

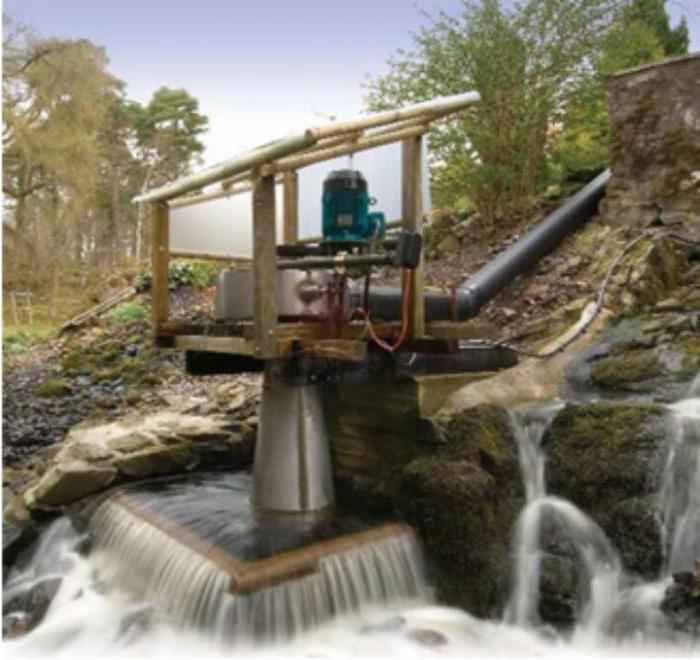

Пропеллерная станция – на раме в вертикальном положении располагается ротор и подводный ветроагрегат, опускаемый под воду. Ветряк имеет лопасти, которые вращаются под воздействием потока воды. Лопасти приводятся в движение за счет возникающей подъемной силы, а не за счет давления воды. Направление движения лопастей перпендикулярно направлению течения потока. Этот процесс похож на работу ветровых электростанций, только работает под водой.
Гирляндная ГЭС – представляют собой трос, натянутый над руслом и закрепленный в опорном подшипнике. На нем в виде гирлянды навешены и жестко закреплены турбины небольшого размера и веса (гидровингроторы). Они состоят из двух полуцилиндров. За счет совмещения осей при опускании в воду в них создается крутящий момент. Это приводит к тому, что трос изгибается, натягивается и начинает вращаться. В данной ситуации трос можно сравнивать с валом, который служит для передачи мощности. Один из концов троса соединен с редуктором. На него и передается мощность от вращения троса и гидровингроторов. Недостаток данного вида – создаваемая им опасность для окружающих. Подобного рода станции допустимо использовать только в безлюдных местах.
Ротор Дарье – мини-гидроэлектростанция, названная в честь ее разработчика Жоржа Дарье, – представляет собой ротор, на котором находятся лопасти. Для каждой из лопастей в индивидуальном порядке подбираются нужные параметры. Ротор опускается под воду в вертикальном положении. Лопасти вращаются за счет перепада давления, возникающего под действием протекания по их поверхности воды. Этот процесс подобен подъемной силе, заставляющей самолеты взлетать. Здесь направление потока не имеет значения, но конструкция достаточно сложна для монтажа. Построить водяную станцию для получения электроэнергии можно даже самостоятельно. Тем более что для частного дома количество необходимой энергии невелико.
Гирлянды и рукава
Советский инженер Б. С. Блинов изобрёл и в 1950–1960-х годах впервые применил гирляндные ГЭС для малых рек и рукавные ГЭС для малых рек и ручьёв с дебитом воды более 50 л/с. Гирляндная мини-ГЭС состоит из лёгких турбин – гидровингроторов, нанизанных в виде гирлянды на трос, который переброшен через реку. Один конец троса закреплён за ось в опорном подшипнике, второй – за ротор генератора. Трос в этом случае играет роль своеобразного вала, вращение которого передаётся к генератору. Одна гирлянда турбин (энергоблок) обеспечивает мощность от нескольких десятков ватт до 5–15 кВт. Такие энергоблоки можно объединять, заставляя их работать на общую нагрузку и повышая тем самым мощность гидростанции.
Труба рукавной микроГЭС укладывается по склону вдоль водотока
Для устройства рукавной микроГЭС на реке или ручье строится небольшая плотина, к отверстию в которой прикрепляется труба-шланг, уложенная вниз по склону вдоль водотока до электрогенератора. Перепад высот от плотины до генератора должен быть не менее 4–5 м. Вход в «рукав» располагают так, чтобы захватить среднюю, самую быструю, часть течения реки, и воду по сужающемуся каналу подводят к турбинам. Установленная мощность такой станции может варьироваться от 1 до 100 кВт. В 70-х годах прошлого века гидроагрегаты для рукавных микроГЭС выпускались серийно на предприятиях сельхозмашиностроения.
Принцип действия
Принцип действия микро — ГЭС аналогичен действию больших и малых гидроэлектростанций. Разница заключается лишь в мощности установленного оборудования и количества вырабатываемой электрической энергии. Производство электрического тока осуществляет генератор, вращательное движение ротора которому, передается с гидравлической турбины. Для того, чтобы турбина пришла во вращательное движение, создается напор воды, на водоеме, где установлена мини ГЭС. Это может быть напор, создаваемый естественным течением водных масс, либо создаваемый путем строительства плотины или иного технического сооружения. В определенных случаях, могут быть использованы оба способа создания напора одновременно. Под действием напора, потоки воды устремляются в требуемом направлении, в створе их движения монтируется турбина, на лопасти которой и поступает энергия движущихся водных масс. Эта кинетическая энергия воды, преобразуется турбиной, во вращательное движение, которое посредством механической передачи (редуктор) и передается на вал генератора.
Источником энергии могут служить:
- реки различных размеров и интенсивности течения и ручьи,
- перепады высот на водосбросах водоемов различного назначения;
- технологические водотоки;
- перепады высот на трубопроводах различного назначения.
В зависимости от вида используемого оборудования и способа его установки, принцип работы гидроэлектростанции, может различаться. Это могут быть следующие варианты:
- Принцип «водяного колеса» – при этом варианте, приемное колесо частично погружается в воду параллельное ее поверхности. Водные потоки, перемещаясь по естественному руслу, давят на лопасти, размещенные на колесе, и приводят его во вращение. Колесо, в свою очередь, посредством редуктора и прочих механических устройств, создает вращательное движение генератора.
- Конструкция в виде гирлянды – с противоположных берегов монтируется трос, на котором установлены специальные роторы. Вода, перемещаясь вращает роторы, вращательное движение которых передается на трос. Трос вращаясь, передает вращательное движение на генератор, установленный на берегу.
- С использованием ротора Дарье – в принцип работы турбины, заложено использование разности давлений на лопастях ротора.
- С использованием принципа пропеллера – лопасти устройства помещены в воду и под воздействие воды приходят во вращательное движение, которое и передается на вал генератора, вырабатывающего электрический ток.
Преимущества использования микро — ГЭС:
- Отсутствует необходимость в изменении естественного ландшафта местности;
- На качество воду не оказывается стороннее воздействие, она сохраняет свои свойства;
- Не зависимость от воздействия природных явлений;
- Возможность использования в круглогодичном цикле работы;
- Нет необходимости в строительстве дорогостоящих гидротехнических сооружений.
Вы здесь
Перейти к полной версии/Вернуться
Опубликовано пн, 19.03.2018 – 19:33 пользователем Spk-kama
Спроектируем, изготовим, смонтируем, запустим микроГЭС, миниГЭС, индивидуальную ГЭС. Назначение: питания эл.энергией сельскохозяйственного предприятия и жилого массива
Возможно круглогодичное использование небольшого перепада и потока воды. Бесплотинная всесезонная гидроэлектростанция Предлагается бесплотинная всесезонная гидроэлектростанция (БВГЭС), которая предназначена для выработки электроэнергии без сооружения плотины за счет использования энергии самотечного потока. За счет изготовления различных типоразмеров под разные скорости течения, а также каскадного монтажа установки БВГЭС могут использоваться как в малых хозяйствах так и для промышленного производства электроэнергии, особенно в местах, удаленных от ЛЭП. Конструктивно ротор ГЭС устанавливается продольно, длина ротора от 2.5 до 8,0м, диаметр до 2 метров. Мощность установки пропорциональна площади лопасти и скорости течения в кубе. Срок окупаемости установки не превышает 1 года . Техническая документация для производства промышленных образцов разрабатывается индивидуально, по техническим условиям заказчика. Напорные микро-и малые ГЭС Гидроагрегаты для малых ГЭС предназначены для эксплуатации в широком диапазоне напоров и расходов с высокими энергетическими характеристиками. МикроГЭС – надежные, экологически чистые, компактные, быстроокупаемые источники электроэнергии для деревень, хуторов, дачных поселков, фермерских хозяйств, а также кафе, гостиниц, мельниц , хлебопекарен, небольших производств в отдаленных горных и труднодоступных районах, а также для любых других потребителей эл.энергии, где нет поблизости линий электропередач, а строить такие линии сейчас и дольше и дороже, чем приобрести и установить микроГЭС. В комплект поставки входят: энергоблок, водозаборное устройство и устройство автоматического регулирования. СРОКИ ПОСТАВКИ МикроГЭС 5,10кВт; 15кВт поставляется в срок до 3 месяцев после подписания контракта. МиниГЭС 50кВт; поставляется в срок до 6 месяцев после подписания контракта. МиниГЭС 100кВт; поставляется в срок до 8 месяцев после подписания контракта. Мы готовы помочь Вам определить оптимальный вариант установки микро-и малых ГЭС, выбрать оборудование для них, оказать помощь в монтаже и пуске гидроагрегатов, а также обеспечить сервисное обслуживание оборудования в процессе его эксплуатации. СТОИМОСТЬ ОБОРУДОВАНИЯ Микро-ГЭС-5 от 390000 р. Микро-ГЭС-10 от 690000 р. Мини -ГЭС-50 от 2500000 р. Рассматриваем варианты оплаты в рассрочку, частичную оплату, оплата за результат, софинансирование, спонсорство. Перспективный инвестиционный проект. Потенциальным заказчикам демонстрируем и реализуем пилотный проект
Внимание!: Поставка возможна в любой регион! Звоните- Обсудим!
Категория: Оборудование для бизнеса
Цена, руб.: 390000
Регион: Россия
Населенный пункт (город, село, поселок): Ижевск
Фото:
850 просмотров
РАЗНОВИДНОСТИ МИНИ-ГИДРОЭЛЕКТРОСТАНЦИЙ
Существует большое количество разнообразных вариаций мини-ГЭС, каждая из которых имеет свои преимущества, особенности и недостатки. Выделяют следующие виды этих устройств:
- гирляндную;
- пропеллерную;
- ротор Дарье;
- водяное колесо с лопастями.
Гирляндная ГЭС состоит из троса, на котором закреплены роторы. Такой трос перетягивают через реку и погружают в воду. Поток воды в реке начинает вращать роторы, которые в свою очередь крутят трос, на одном конце которого расположен подшипник, а на втором – генератор.

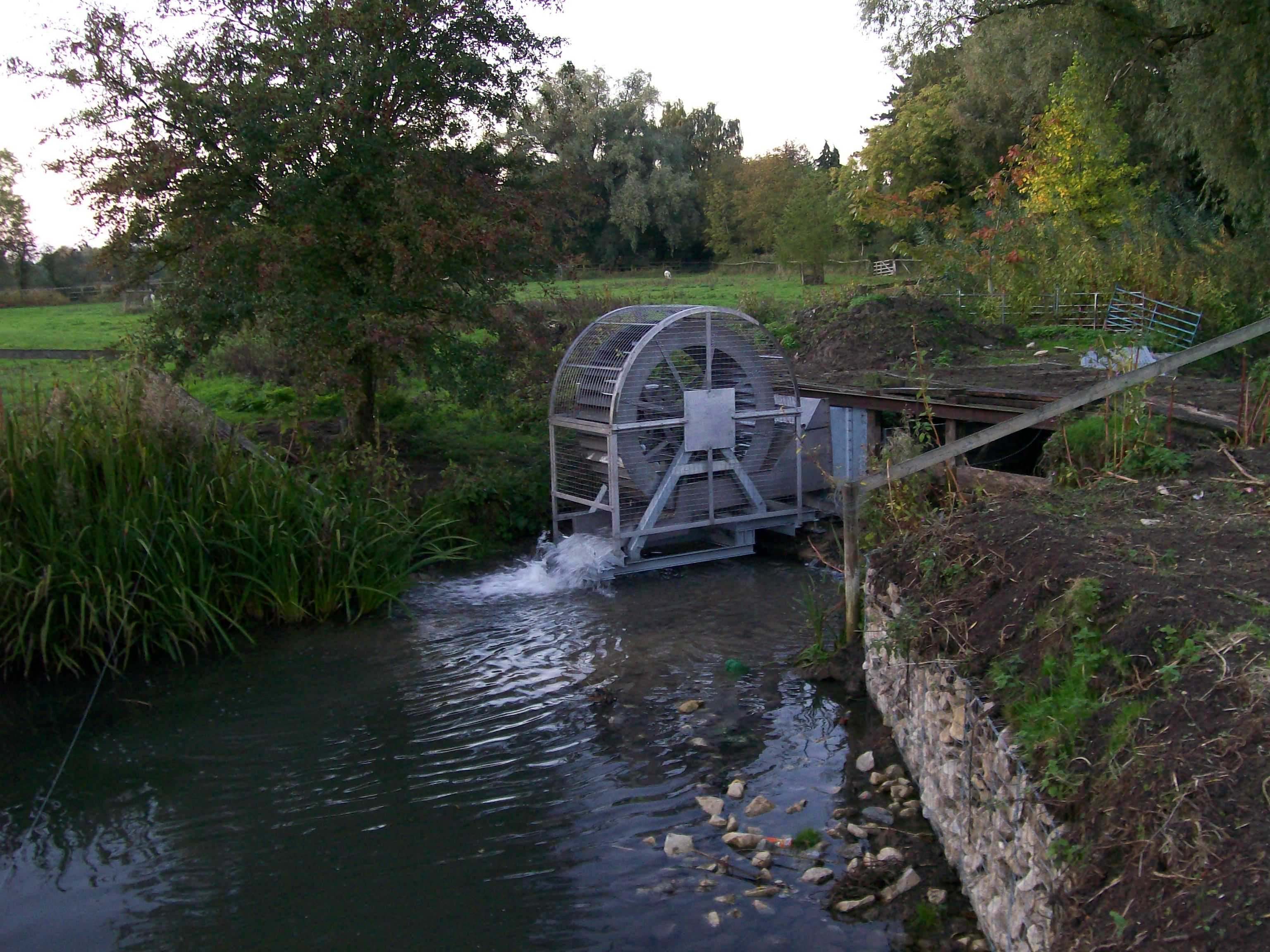

Следующий вид – это водяное колесо с лопастями. Его устанавливают перпендикулярно водной глади, погружая меньше чем наполовину. Поскольку поток воды воздействует на колесо, оно вращается, и заставляет крутиться генератор для мини-ГЭС, на котором закреплено это колесо.
Что касается пропеллерной ГЭС, то представляет она собой ветряк, расположенный под водой с вертикальным ротором. Ширина лопастей у такого ветряка не превышает 2 сантиметров. Подобной ширины для воды хватает, ведь именно такой номинал позволяет производить максимальное количество электроэнергии при минимальном сопротивлении. Правда, эта ширина оптимальна только для скорости потока до 2 метров в секунду.
Что касается других условий, то параметры лопастей ротора рассчитывают отдельно. А ротор Дарье является вертикально расположенным ротором, действует который по принципу перепада давления. Все происходит аналогично с крылом самолета, на который воздействует подъемная сила.
ПРЕИМУЩЕСТВА И НЕДОСТАТКИ
Если рассматривать гирляндную ГЭС, то у нее имеется ряд очевидных недочетов. Во-первых, длинный трос, используемый в конструкции, представляет опасность для окружающих. Также большую опасность представляют скрытые под водой роторы. Ну а вдобавок, стоит отметить низкие показатели КПД и большую материалоемкость.
Что касается недостатков ротора Дарье, то чтобы устройство начало вырабатывать электроэнергию, его нужно предварительно раскрутить. Правда, при этом отбор мощности производится прямо над водой, так что как бы ни изменился поток воды, генератор будет вырабатывать электричество.
Все вышеперечисленное является факторами, которые делают более популярными гидротурбину для мини-ГЭС и водяные колеса. Если рассматривать ручное сооружение подобных устройств, то они не так уж и сложны. А в добавок, при минимальных затратах такие мини-ГЭС способны выдавать максимальные показатели КПД. Так что критерии популярности очевидны.
